Проставки на ступицу – как решить проблему вылета диска?

Система DRA

Это уже большие модели с толщиной 25 мм и более. Это идеальный вариант проставок для автомобилей марки УАЗ и ряда прочих джипов. Данные модели на ступице крепятся болтами, а диск к шайбе крепится при помощи своих крепежных элементов. Именно такие изделия считаются самыми эффективными в отношении того транспорта, где колеса крепятся посредством именно болтов. Как и модели системы DRM, эти изделия тоже могут служить адаптерами.

Помимо этого существуют так называемые переходники, толщина которых начинается от 20 мм. Они предназначаются, в основном, чтобы можно было удобно сменить разболтовку (с 4 на 5). Особенность данных проставок под диски заключается в использовании специальных болтов и гаек для крепления переходника к ступице. У них более узкая шляпка под внутренний ключ либо эксцентрик.

Какие проставки лучше для увеличения клиренса: алюминиевые или полиуретановые?

1) Как выбирать проставки под клиренс?

Изменение клиренса относится к категории тюнинга авто, но по факту для многих это просто возможность продлить срок службы старых пружин

При выборе проставок автомобилист обращает внимание на безопасность, эффективность и долговечность

Выделяют 3 критерия отбора проставок под клиренс:

• Форма. Здесь все зависит от модели транспортного средства. Перед покупкой в обязательном порядке проконсультируйтесь с продавцом;
• Подъем. Чрезмерное увеличение клиренса негативно сказывается на развале/схождении колес. Предельное допустимое значение для передка не превышает 2 сантиметров, а для задней части – 3 см;
• Материал. Основной параметр для выработки качеств по эксплуатации.

При покупке следует указывать не только заводские характеристики самой машины, но и изменения в ходовой части, если таковые производились владельцем ранее. Иные параметры проставок даже косвенно не влияют на эффективность детали, а потому в остальных моментах водитель может ориентироваться исключительно на собственные предпочтения.

В отношении задней подвески – негативное влияние проставок для увеличения клиренса практически нулевое. Негативные эффекты на переднюю можно компенсировать за счет установки 2-х деталей по обеим сторонам пружины. Кроме того, при использовании алюминиевых элементов, важным показателем долговечности станет наличие антикоррозийного покрытия.

2) Какие проставки лучше: алюминиевые или полиуретановые?

А) Разбор алюминиевых проставок для клиренса

Сам по себе алюминий как материал обладает малой массой, но высокой прочностью и плотностью. Благодаря его физико-химическим свойствам, проставки способны одновременно скомпоновать в своей конструкции как легкость, так и высокий запас прочности изделия.

Причины выбрать алюминиевые проставки:

• плотность металла;
• защита от коррозии;
• минимизация деформаций со стороны кузова транспортного средства;
• пространство между опорой и стойкой не деформируется.

Алюминиевый сплав имеет рабочий температурный интервал в промежутке от -40 до +450 градусов по Цельсию. Единственный фактор, который можно воспринимать как недостаток – высокая стоимость, но здесь уже каждый смотрит по собственному кошельку.

Б) Разбор полиуретановых проставок

Технические характеристики полиуретана:

• плотность в пределах 30-300 килограмм на метр кубический;
• 50-98 — твердость в соответствии со шкалой Шору;
• интервал по температуре от -60 до +120 градусов;
• 50 000 Па – прочность;
• износостойкость выше резины;
• низкий показатель шума при работе в конструкционных узлах авто;
• высокая эластичность;
• 650% — допустимое растяжение без повреждений;
• небольшой вес.

Благодаря озоностойкости, невосприимчивости к маслам, кислотам и растворителям, полиуретановые проставки по качеству в разы выше обычных резиновых или пластиковых. Негативные стороны материала, которые могут повлиять на качество и срок эксплуатации – излишняя твёрдость при длительном влиянии низких температур и усадка. При постоянном давлении веса транспортного средства, последний фактор владельцем авто станет заметен уже после первых 3-х месяцев эксплуатации.

Среди альтернативных вариаций материалов можно еще выделить АБС-пластик и резину. Оба кандидата обладают хорошей устойчивостью к агрессивным средам + по некоторых характеристикам обходят даже полиуретан.

Мнение экспертов о различных видах проставок:

3) Особенности установки проставок под клиренс

У владельца авто имеется два варианта решения вопроса – поездка в автосервис или установка собственными силами. Если речь зашла о выборе проставок под клиренс, то подразумевается, что и установка будет производиться самостоятельно.

Установка проставок под пружину	№	Установка проставок под стойку
Чистка авто и установка на ровной поверхности.	1	Чистка авто и установка на ровной поверхности.
Приподымаем передок/задок домкратом.	2	Поднятие домкратом передней или задней части авто
Снятие колес + открепление шлангов тормозов и стойки стабилизатора.	3	Демонтаж рычагов и наконечников руля.
Замена старых крепежей новыми болтами.	4	Отсоединение от кузова самой стойки. Для большего комфорта в работе, советую стойку опускать вниз + делать поворот в сторону.
Установка проставки на новые крепежи.	5	Замена старых крепежей новыми и монтаж проставки.
Обратная сборка.	6	Обратная сборка узла.

Различия между установкой проставок на задней и передней подвеске состоит в ряде дополнительных телодвижениях мастера – освобождение рамы от порогов, снятие заднего сиденья + избавление багажника от накладок с обшивкой. Не стоит забывать и о подборе оптимального значения величины клиренса.

Какие проставки лучше выбрать на ступицу

Основными функциями данных деталей можно назвать:

1. Увеличение выноса и колеи.
2. Возможность установки нестандартных дисков.
3. Повышение устойчивости машины при движении на поворотах.
4. Тюнинг: спортивный вид автомобиля.

Рассмотрим виды проставок, в зависимости от разных факторов: назначения, конструктивных особенностей, брендов.

1. Универсальные. Детали не требуют изменения крепления, их толщина может находиться в пределах от 3 до 6 мм.
2. Спейсеры (сквозные). Они имеют толщину от 7 до 20 мм, и устанавливаются на длинные болты.
3. Адаптеры-футорки позволяют устанавливать диски толщиной до 60 мм.
4. Шпилечные проставки служат для автомобилей, на которых колеса фиксируются не болтами, а гайками.
5. Переходные предназначены для крепления колес с разболтовкой, отличающейся от заводской.

По назначению:

• изменяющие диаметр центрального отверстия, штампованного или литого диска: применяются при увеличенном диаметре колеса;
• корректирующие вылет – имеют недостаток в том, что повышается радиальное биение колеса;
• смешанные: включают в себя обе указанных выше функции.

По известным брендам заводов-изготовителей:

1. «ПРОМА». Российская фирма, выпускающая качественные запасные части и аксессуары, составляющие конкуренцию зарубежным производителям.
2. «Хофманн». Немецкая компания выпускает детали для тюнинга европейский и американских автомобилей. Продукция надежная, имеет усиленную конструкцию.
3. «Bimecc». Производитель из Италии – лидер по выпуску колесных аксессуаров в Европе для разных моделей автомобилей. Применяется легкий сплав с содержанием магния и алюминия, который соответствует европейским нормам качества.

По толщине проставки делятся на виды:

• до 10 мм. Небольшая толщина деталей применяется для монтажа дисков с нестандартными размерами, чтобы не было касания с тормозным суппортом;
• от 12 до 25 мм – используются для увеличения колесной базы и тюнинга;
• 25-50 мм – крепятся с помощью болтов или шпилек.

Производители проставок под диск

 На рынке уже существуют производители занимающиеся изготовлением и реализацией подобных аксессуаров для автомобилей.  Компании которым стоит доверять это американские и европейские:

H&R TRAK+ (Америка);BIMECC (Италия);Schiessler (Германия);Hofmann (германия).

Это не в коем случае не реклама, а просто известные бренды!!!!

  Вы спросите, – чем проставки внешне на вид и по размерам одинаковые могут отличаться. Прежде всего материалом, для проставок. Это должен быть прокат или ковка. Такой металл имеет более плотную прочную равномерную структуру. Он более прочен по механическим характеристикам, в нем отсутствуют микротрещины, которые могут разрастись. В итоге по ним может пойти разлом. Изготовленная проставка из проката будет лучше отбалансирована, вернее она вообще не потребует балансировки. С литыми проставками такого вы не добьетесь. Если вы решили изготавливать проставки сами, или доверить их изготовление кому-то, то  учтите этот факт. Также хотелось сказать о том, как могут выглядеть самодельные проставки из разряда “лишь бы было”. Посмотрите на фото ниже.

В глаза бросаются следующие нарушения:

– Проставка крепится на три болта. Равномерно притянуть, прижать такую проставку невозможно. В итоге не гарантирована безопасность, так как силы действующие на болты могут сломать их. Будет присутствовать биение, так как не будет параллельности установки проставки относительно центральной оси автомобиля.- Отверстия крепления диска сопрягаются с отверстиями крепления проставки к ступице. При этом происходит ослабление прочности резьбового соединения проставки, что также влияет на эксплуатационные свойства резьбы и как следствие безопасность

 Если у вас в соответствии с вашими расчетами не получается обеспечить переход от 4 шпилек к 5, из за имеющихся ограничений (как на фото ниже), то лучше вообще откажитесь от варианта установить проставки, это будет правильным решением.

Проставки на ступицу – как решить проблему вылета диска?

Металлические блины, которые монтируют между колесным диском и ступицей – это проставки на ступицу. Они незаменимы тогда, когда автомобильные диски не имеют требуемого вылета.

Проставки на ступицу малой толщины

Если вы присмотрели для себя отличные колесные диски, которые подходят вашему транспортному средству по всем параметрам (величина сечения, центровочное отверстие, расстояние между болтами, ширина), но не изготавливаются с требуемым вылетом, всегда можно найти выход из такой ситуации. Добиться необходимого показателя вылета диска несложно, если приобрести проставки на ступицу.

На данный момент они производятся четырех типов, отличаясь друг от друга толщиной, конструктивными особенностями и способами установки на ступицу. Рассмотрим сначала самые маленькие изделия с 3-6-миллиметровой толщиной. За счет небольшой толщины они позволяют центровать диск по стандартной ступице транспортного средства, длины штатных колесных шпилек и болтов которого вполне хватает для их монтажа.

Такие конструкции обычно применяются при необходимости установки дисков с вылетом неоригинальных размеров. Если их монтировать без дополнительных проставок, суппорт машины будет соприкасаться с дисками. Кроме того, изделия толщиной до 6 миллиметров рекомендованы для спортивных широких шин.

Проставки средней и большой толщины

Они делятся на две большие группы:

Изделия от 12 до 25 мм. Гарантируют при установке отсутствие дисбаланса автомобиля при езде, так как имеют в конструкции ступицу, требуемую для качественной центровки диска. Повышение колеи ТС и расширение колесной базы видны сразу после монтажа подобной проставки под ступицу. Именно по этой причине их устанавливают те автолюбители, которые хотят придать своему железному коню «хищный» и спортивно-агрессивный вид.

Проставки толщиной от 25 до 50 мм. Бывают двух подвидов. Первые снабжаются болтами, дающими возможность соединить изделие со ступицей машины (затем используются штатные болты, с помощью коих скрепляется проставка и колесный диск). Вторые комплектуются шпильками (впрессованными). Сначала их соединяют спецгайками со штатными шпильками, после чего, применяя штатные гайки колеса, крепят к изделию. Второй тип проставок оптимален для транспортных средств с гаечным креплением колес (не нужно покупать удлиненные шпильки и заменять ими штатные), а также для внедорожников.

Особенности монтажа проставок под ступицу

Важно запомнить, что на колесо нельзя монтировать более одного изделия. Вызвано это тем, что возникнет серьезный дисбаланс нагрузки на ступицу

Ее подшипник будет испытывать солидное давление, буквально за несколько месяцев произойдет выход из строя данного элемента. Кроме того, чрезмерной нагрузке подвергнутся и рычаги тяги, а, возможно, и другие узлы подвески.

Все установочные работы должны осуществляться максимально точно и аккуратно. Болты, находящиеся друг напротив друга, слегка наживляют, затем с небольшим напряжением закручивают до упора и только потом крестообразно затягивают динамометрическим ключом

Обратите внимание – перед затяжкой болтов следует уточнить в паспорте транспортного средства, каким должен быть момент затяжки. С ориентиром на рекомендованное значение затяжка и производится

Последний совет, которого желательно придерживаться: все крепежные детали (гайки, болты) через 50-100 километров пробега автомобиля нужно затянуть повторно.

Проставки на колесах: что такое, зачем нужны

Данная комплектующая часть используется с целью изменения вылета колесных дисков, а также для увеличения колеи автотранспортного средства, кроме того, она является адаптером для неоригинальных дисков. Установленные колесные проставки увеличивают автомобильную колесную базу, улучшают динамику вождения. Кто бы мог подумать, что такое нехитрое устройство, как проставка, поможет решить множество проблем.

Проставки — одна из необходимых деталей в некоторых случаях

Проставки ставят при необходимости установки тюнингового обвеса или подвески спортивного типа.

Первый случай предполагает улучшение внешнего вида за счет выпирания колесных дисков за пределы колеса, второй — защиту от контакта дисков или шин с неподвижными узлами подвески. Также они позволяют использовать широкие колесные диски, у которых вылет (ЕТ) отличается от стандартных параметров.

Колесные диски имеют несколько важных параметров, к ним относятся:

• разболтовка (количество отверстий для крепления колеса, их расположение);
• диаметр ступичного отверстия;
• ширина;
• диаметр диска;
• вылет.

С параметром ЕТ может возникнуть ряд проблем, так как производителем устанавливается четкий диапазон допустимого значения вылета диска. От него зависит положение центральной дисковой оси касательно ступицы. Как правило, увеличение вектора вылета прямо пропорционально глубине, на которую на ступицу будет просаживаться автомобиль, таким образом, ширина колеи уменьшается. Если вылет меньше, колея расширяется, вынося колесо наружу.

Один из случаев установки колесной проставки — это больший вылет диска по сравнению с установленным заводом-изготовителем машины. Проставка здесь нужна для того, чтобы диск не упирался в тормозной суппорт или пружины амортизаторов.

Важно!
Важно! Нужно обращать внимание на глубину захождения болтов в ступицу. Болты могут оказаться короче, чем необходимо, и потребуются новые.

Проставки будут бессильны, когда значение ЕТ, предусмотренное производителем, слишком велико, а есть необходимость установки колес с вылетом поменьше

При сходстве остальных параметров колеса все равно будут выпирать, задевая колесные арки во время езды по неровностям. Но не стоит забывать, что избыточный вылет оказывает большую нагрузку на подвеску авто

Проставки будут бессильны, когда значение ЕТ, предусмотренное производителем, слишком велико, а есть необходимость установки колес с вылетом поменьше. При сходстве остальных параметров колеса все равно будут выпирать, задевая колесные арки во время езды по неровностям. Но не стоит забывать, что избыточный вылет оказывает большую нагрузку на подвеску авто.

Проставками стоит воспользоваться при установке аэродинамического обвеса, имеющего расширители арок. Тогда колеса будут выглядеть визуально шире и не «потеряются».

Именно проставки помогут придать автомобилю спортивный вид

Какие виды бывают, сравнение производителей, моделей

В зависимости от характера отверстий проставки делятся на:

• Имеющие засверленные сквозные отверстия для крепления ступиц. Зачастую, в таком случае необходима замена штатных болтов на более длинные, чтобы увеличить длину как раз с учетом установки новой детали.
• Имеющие сквозные просверленные отверстия для болтов и отверстия под крепежную резьбу. Данные особенности предоставляют возможность прикрепления детали непосредственно к ступице, соединив её с колесным диском. Благодаря этому не только уменьшается величина вылета, но и меняется количество болтов, а также расстояние между ними. Проставки данной модификации зачастую имеют выпуклость, задача которой — центрирование колеса.

По назначению:

• Корректирующие вылет: из минусов можно выделить незначительное увеличение дисбаланса колес.
• Корректирующие диаметр отверстия в центральной части колеса: используются в случае превышения штатного показателя диаметра отверстия диска.
• Смешанные: выполняют обе функции.

Толщина у этих деталей может быть разная. Самая маленькая — 3-6 мм.

В таком случае диск центруется по штатной ступице седана или внедорожника. Зачастую можно обойтись штатными колесными болтами или шпильками. Расширение колесной базы в этом случае визуально просматриваться не будет. Взамен появляется возможность установки колесных дисков, которые в случае отсутствия проставки будут во время езды задевать тормозные суппорта или же покрышки спортивного типа, имеющие большую ширину.

Средняя толщина — это 12-20 мм. Такие проставки имеют в конструкции ступицу для центрирования колесного диска, в данном случае дисбаланс во время движения автомобиля исключается. При использовании этих поставок наблюдается визуальное расширение колесной базы и колеи. Зачастую именно они применяются, чтобы придать колесам вынесенный вид, а автомобилю — более агрессивный. Кроме того, при их помощи скрывается «утопленность» колес, когда установлен спортивный обвес и расширители колесных арок.

Важно!
Устанавливая проставки толщиной 12+ мм для увеличения вылета или расширения колесной базы, необходимо использовать болты высокого качества или же шпильки марки Bimecc. Чтобы колесный диск и проставка крепились к ступице максимально надежно, совершается около 5-6 полных оборотов болтов.. Встречаются детали, имеющие толщину 20-40 мм

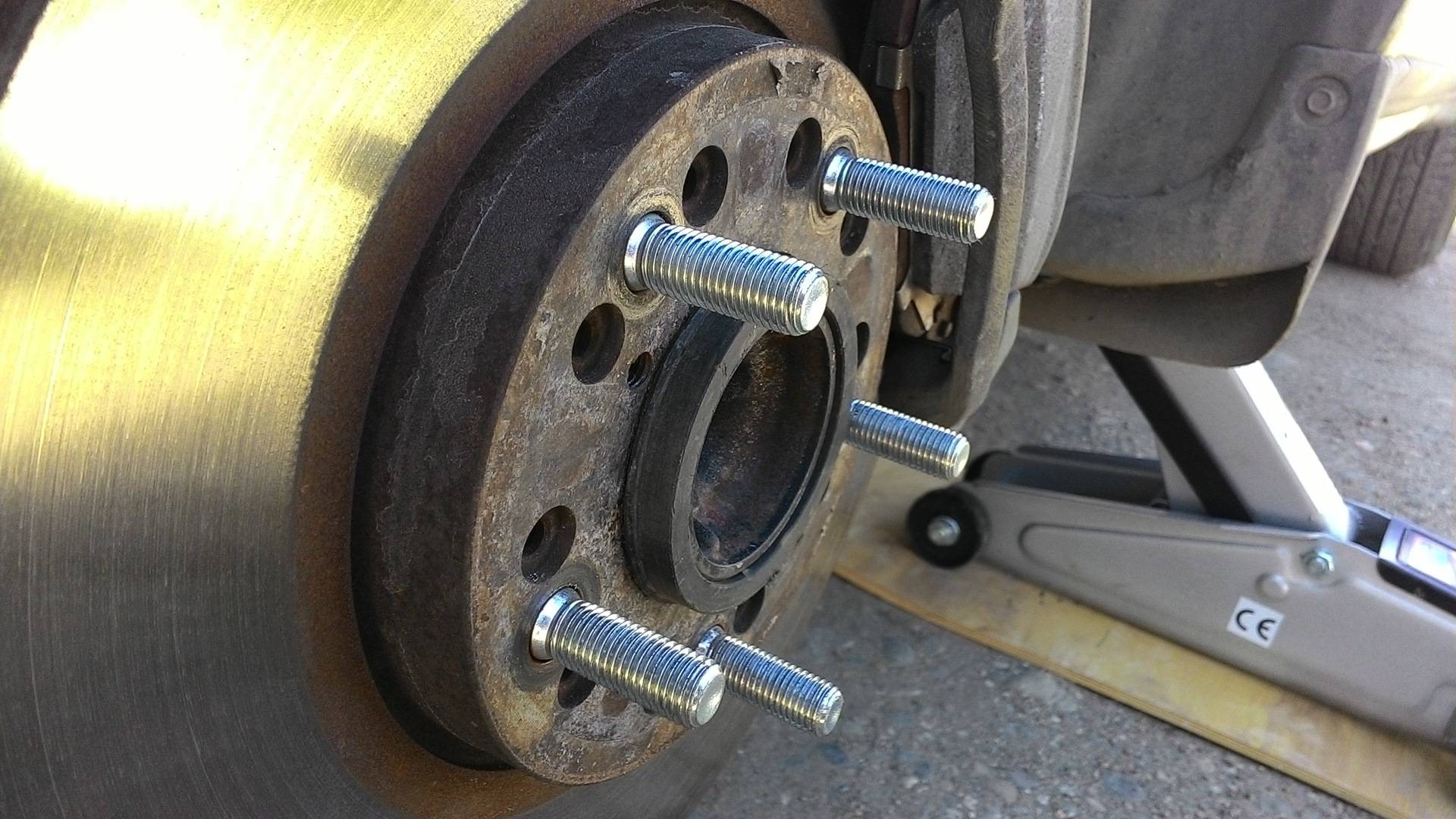

Их отличительной чертой является наличие колесных шпилек. Наиболее широко распространены на полноприводных внедорожниках. В начале проставку необходимо закрепить болтами или гайками, а образовавшаяся конструкция соединяется с колесным диском

Встречаются детали, имеющие толщину 20-40 мм. Их отличительной чертой является наличие колесных шпилек. Наиболее широко распространены на полноприводных внедорожниках. В начале проставку необходимо закрепить болтами или гайками, а образовавшаяся конструкция соединяется с колесным диском.

Существует множество видов проставок

Наиболее известные производители:

• Bimecc: данная итальянская компания по праву является лидером по производству колесных принадлежностей в Европе, занимаясь производством поставок для колесных дисков самых разных модификаций. В производстве используются легкий и прочный алюминиево-магниевый сплав, соответствующий мировым стандартам.
• Hofmann: производитель из Германии занимается производством тюнинговых деталей для американских и европейских джипов. Именно поэтому крепления продукции данного бренда отличаются высокой прочностью и надежностью, а каждое из изделий имеет усиленную конструкцию.
• ООО «ПРОМА колеса из легких сплавов»: российский производитель, который может составить достойную конкуренцию западным компаниям. Вся продукция производится из высокопробного алюминиевого сплава, подвергаясь жесткому контролю.

Последствия разной ширины

Безусловно, машины могут иметь разную ширину колеи, и при движении по качественным и твердым дорогам особой разницы в этом нет. Однако если на вашем пути повстречается рыхлый грунт, то неодинаковое расстоянии передней и задней колеи может сыграть с вами злую шутку. Машина на такой дороге может запросто застрять. В любом случае затраты двигателя машины будут неимоверными, ведь вместо двух полос ему придется прокладывать все четыре. Автомобиль, конечно же, теряет при этом скорость, что, согласитесь, не очень удобно.

Расширители колеи имеют различные показатели: способ крепления, размер, толщину.

Если ширина колеи автомобиля отличается от ширины дорожной колеи, по которой вы передвигаетесь, движение будет затруднено. Исторически подтверждают этот факт джипы, эксплуатировавшиеся во время Второй Мировой. Ширина их колеи была более узкой, чем у грузовиков. Из-за этого водители джипов, ехавшие по их следам, были вынуждены передвигаться по одной оставленной колее, а вторую пускать по гребню между колесами. В отечественных джипах этот недостаток устранен.

Алюминиевые проставки своими руками 🙂 — Лада 2105, 2001 года на DRIVE2

С проставками колёс баловался со времён первых своих соревнований, пробовал разные конфигурации, узнавал влияние количества проставок на управляемость, развал и т.д.С тех самых ранних пор в голове закралась мысль выточить проставки из старых овальных барабанов. Центральная часть барабана состоит из алюминия, получились бы бесплатные легкие проставки нужной толщины 🙂И вот вчера я сделал это!

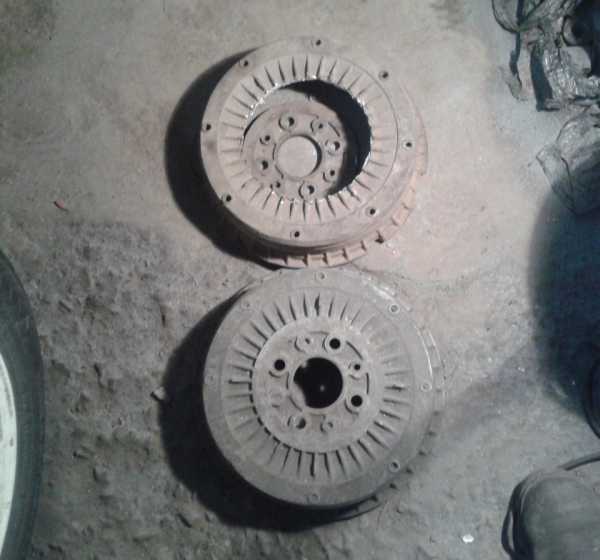

2 никому не нужных барабана

болгарка с отрезным кругом 0,8мм

5мин и 1 заготовка готова!

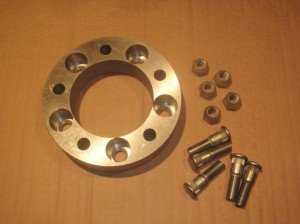

готовые проставки

2 стандартные 5мм = ок.900г

1 алюминиевая 10мм = ок.300г

полкило:-0

Обновлено 13.05.13г. (дабы не плодить кучу записей в бортовике по одной мелочи)Отдал проставки другу на проточку до стандартного размера, т.к. отрезанные болгаркой смотрелись не симпотишно. Проблема в проточке заключалась в том, что проставку не реально зажать на токарном станке (внутреннее отверстие меньше губок), трое токарей не смогли зажать 🙁 Нашёл свою ступицу с оборванной полуоси с копейки, на ней как раз есть длинные шпильки и смог нормально зажать в токарный станок, далее дело техники:

🙂

Всем советую! 😉

Виды проставок

Разумеется, существует масса предложений на рынке. Отличия как по типу проставки, так и по материалу их исполнения.

Давайте разберемся в этом многообразии.

1. Универсальные (не рекомендую)

Самое большое, на мой взгляд, заблуждение заключается в том, что многие используют неверный тип проставок. Количество отверстий на проставке говорит не об универсальности, а о предназначении. Это так называемые примерочные проставки, которые могут помочь понять сколько именно вам нужно добавить к вылету диска, но ни в коем случае не для постоянного использования.

Проблема этого варианта заключается в том, что в некоторых случаях отсутствует возможность отцентровать диск, что неизбежно приведет к биению при движении.

Кроме того, если ставите проставку такого типа в 10 мм, она может перекрыть центровочное кольцо на ступице и вы уже не сможете отцентровать колесо.

Так же проставка в 10 мм требует замены крепежа, будь то шпильки или болты. Если даже хватит старой резьбы, то крепление будет ненадежным и потенциально опасным.

2. Сквозные проставки-шайбы (условно рекомендую)

Отверстия сделаны конкретно под ваш автомобиль. Внутреннее центральное отверстие совпадает с центровочным отверстием автомобиля, и внешний центровочный выступ, совпадающий с центральным отверстием на диске. Это в свою очередь позволяет отцентровать диск на ступице.

Главным при использовании такого вида проставок является замена крепежа, будь то шпильки или болты, на более длинные.

3. Проставки-адаптеры со шпильками/футорками

Данный вид проставок позволяет не только вынести колеса из арок путём увеличения вылета диска, но и сменить разболтовку для установки других типов дисков.

Как сделать проставки на диски своими руками

Любой автолюбитель не может пройти мимо прилавка с дисками и обязательно остановится, чтобы рассмотреть весь ассортимент. Каждому водителю хочется, чтоб его транспортное средство выделялось среди общей массы. И вот он уже присмотрел для себя подходящий вариант, и, казалось бы, все уже решено, но не тут-то было – размеры не совпадают. Для таких вот целей и существуют проставки под диски, которые позволяют не отказываться от долгожданной покупки.

Такие ситуации далеко не редкость, конечно, бывает когда все обходится: и размеры совпадают, и цена радует. Тем не менее, не всегда все заканчивается, как планировалось. В этом случае и выручают проставки. Но что же это такое? Стоит разобраться в этом более подробно.

Общие сведения о вылете дисков

Любой опытный водитель прекрасно знает, как именно подбирать диски к своему автомобилю. И такой параметр, как вылет диска здесь играет не последнюю роль. Новички в этом плане могут испытывать трудности в силу незнания того, что конкретно подразумевается под этим определением.

По сути, вылет диска – это расстояние между двумя плоскостями: областью приложения диска к ступице и вертикальной симметрией обода. В качестве обозначения используются следующая маркировка: Deport, Offset, Et. При этом данный параметр может быть трех видов:

• отрицательным;
• нулевым;
• положительным.

Чтобы сделать правильный выбор в отношении проставок под диски «ВАЗ», необходимо не превышать стандартные значения вылета. В противном случае элементы подвески, включая амортизаторы, преждевременно изнашиваются. В результате существенно снижаются показатели управляемости и маневренности, а эксплуатационные расходы, наоборот, увеличиваются. К чему же еще это может привести?

Последствия неправильного вылета

Отклонения вылета вызывает ряд неприятных процессов. Колесная база, которая задается производителем, изменяется. Это приводит к сильной нагрузке всей системы подвески, среди которых большую часть принимает на себя подшипник ступицы. И чем больше разница между стандартным значением и действующей величиной, тем сложнее ему приходится.

Если у одного колеса (или нескольких) будет разный вылет, то это приводит к неравномерному распределению нагрузки. И как следствие, управляемость автомобилем снижается. В особенности это критично при перевозке грузов с большой массой. Проставки под диски «УАЗ» смогут это компенсировать.
