Промежуточный вал на ВАЗ 2112 – устраняем поломки

Наиболее распространённые поломки

Существует множество причин, вследствие которых коробка переключения передач выходит из строя. Чтобы выявить неисправности промежуточного вала, достаточно просто прислушаться к своему автомобилю. У машины, имеющей проблемы, вы обязательно обнаружите специфические признаки, сигнализирующие вам о том, что вашему четырёхколёсному другу нужна помощь. К таковым можно отнести:

• возникновение странного, нехарактерного для нормального функционирования авто стука;
• появление сложностей при смене передач;
• выключение коробки передач самопроизвольно, без вашего вмешательства.

Разумеется, что самым верным решением при обнаружении вышеуказанных проблем является проведение ремонта карданного вала на СТО. Только квалифицированный специалист способен точно определить, в чём причина неисправности, и устранить таковую. Тем не менее есть ряд случаев, когда ремонтные работы промежуточного вала в сборе с раздаточным блоком вполне посильны и простому автомобилисту. Так, вы вполне сможете справиться с такими мероприятиями, как:

• затягивание болтов и гаек, ослабившихся в процессе эксплуатации;
• поджимание сальника или обжим ослабленных обойм;
• совмещение несовпадающих монтажных меток;
• смазка шлицов в местах их соединения.

А вот более серьёзные неисправности мы советуем доверить экспертам. К поломкам, требующих вмешательства специалистов, относятся:

• ремонт подшипника промежуточного вала;
• замена износившихся элементов конструкции;
• приведение устройства к балансу;
• разбор механизма;
• исправление и выпрямление с привлечением специальной техники.

Очень важно своевременно обнаружить и устранить поломку. Быстрое реагирование позволит вам решить проблему малыми потерями и не приведёт к замене промежуточного вала в целом

Лада 4×4 3D Совёнок › Бортжурнал › Промвал, эластичная муфта, вибрация (часть 1)

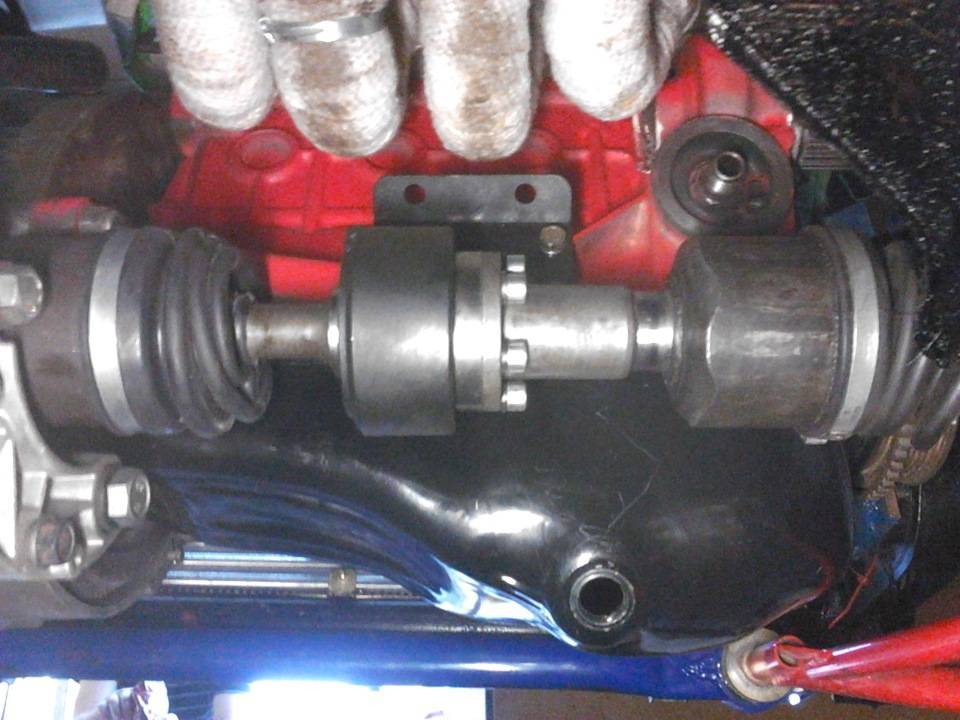

Промвал (или как правильно он называется «вал карданный промежуточный » 21213-2202010) — легендарная деталь Нивы, которая доставляет проблемы большинству ниваводов. Вот и меня постигла эта беда. Весной 2021 года на пробеге около 46 т. км стала беспокоить вибрация на скорости от 80 км/ч. Вернее, даже не столько вибрация, сколько непонятное дребезжание

из-под торпеды в районе бардачка (только недавно обнаружил, что этосоздает скоба регулировки пассажирского сидения ). Залез под машину: муфта вся растрескалась, в одном месте практически полностью разорвалась. Промвал стоял родной с «круглой» муфтой 2101, на двух болтах ее крепления были (балансировочные?) пластинки. Проставок под раздаткой не было, и стояла она немного наискосок (по следам на антикоре похоже, что центровали). ШРУС имел небольшой люфт, поэтому было принято решение менять промвал в сборе (в надежде, что он отбалансирован на заводе). Купил, вроде, в проверенном сетевом автомаге «оригинал АвтоВаз». Вызвал он у меня сразу подозрения: без упаковки, никаких балансировочных пластин или проточек, бублик кривой, резина корявая, на пластик похожа. Но продавец уверил, что это и есть оригинал. Выбора не было.

Дело было перед майскими выходными, которые хотел провести на даче. А так как ямы нет, решил съездить в сервис при автосалоне в районном центре. Вроде, цена работы адекватная, да и в регионе с Нивами мастера чаще сталкиваются и нюансы знают… ага, щаз… Мастер ковырялся часа четыре снимая карданы, раздатку. А потом без центровки поставил ее на тоже самое место по следам на антикоре. Цена работы 3000 р. По выезду обнаружил, что вибрация и дребезжание ушли, но появился какой-то новый стрекочущий звук (как будто где-то на валу шайбочка вращается). Полез смотреть: ничего не обнаружил, только что промвал несколько туже крутится (видимо, пыльник ШРУСа ограничивал изгиб, а может, сам ШРУС тугой…). Потом стрекотание пропало. Поехал в Москву, неделю на работу ездил, в пятницу вечером поехал на дачу. Километров 10 от города отъехал, плавно разгоняюсь после светофора… На скорости 70 км/ч слышу громкий резиновый «бух» об днище. При этом поведение машины не изменилось, пока не разогнался до 80. Тут уже началась такая тряска раздатки вперед-назад, что казалось она вообще оторвалась. Дотянул до широкой обочины, от 40 км/ч. и ниже также дикая вибрация: машина гремит как ведро с болтами. Переоделся в рабочую одежду и полез под машину с фонариком (тогда не знал, что из салона можно осмотреть промвал, сняв панель тоннеля и пыльники рычагов

). Офигел: фрагмент бублика полностью отсутствует, теперь он как буква «с»… Сижу в машине, время 22.00, смеркается… Назад ехать или вперед (больше 250 километров)? Решено: вперед и только вперед! Погуглил круглосуточные автомаги и сервисы по пути: да, не густо. Ехал размерено в диапазоне скоростей 42-78 км/ч. Заехал в круглосуточный магазин на перекрестке в Луховицах, особо не надеясь на успех. «Есть муфта промвала на ВАЗ 21214?», — а сонный паренек: «Э… Какого вала?». На пальцах показал, что это и как оно выглядит. Минут через 10 принес «квадратный» бублик 2123 из Балаково за 700 р. Тогда я еще бубликами не интересовался и не знал об их свойствах и взаимозаменяемости, но по размеру понял, что подойдет. На вид он качественный и эластичный, только дорогой (но потом посмотрел: цена даже ниже, чем в Москве).

Двигатель ВАЗ-21127 особенности

Двигатель ВАЗ-21127 — одна из последних разработок Волжского автомобильного завода. Сегодня мы расскажем о его основных отличиях от других двигателей ВАЗ, а также поделимся впечатлениями от поездки на автомобиле с данным двигателем.

Двигатель ВАЗ-21127 создан на базе «приоровского» 16-клапанного двигателя ВАЗ-21126 , однако имеет от него следующие отличия:

• максимальная мощность увеличена до 106 л.с. (у ВАЗ-21126 — 98 л.с.)
• крутящий момент вырос со 145 до 148 Нм
• вместо датчика массового расхода воздуха (ДМРВ) установлены датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ)

Характеристики двигателя ВАЗ — 21127

Рабочий объем — 1596 куб.см.

Максимальная мощность — 78/5800 кВт/об.мин.

Максимальный крутящий момент — 148/4000 Нм/об.мин.

Максимальная мощность двигателя — 106 л.с.

Изменения в двигателе ВАЗ-21127

Основное изменение в двигателе ВАЗ-21127 — появление системы регулируемого впуска воздуха.

Она представляет собой новый ресивер, в котором установлены управляемые заслонки, регулирующие его объем в зависимости от оборотов двигателя. На низких оборотах воздух в двигатель поступает по длинному каналу, на высоких — по короткому, что должно улучшать показатели эластичности двигателя. По сути, это обычная система инерционного наддува.

Впечатления от работы двигателя ВАЗ-21127

Впервые двигатель ВАЗ-21127 начал устанавливаться весной 2013 года. На данный момент он устанавливается на автомобили Калина, Гранта и Приора.

Мы протестировали данный двигатель в паре с механической коробкой передач на новой Лада Калина, а также с роботизированной трансмиссией на Лада Приора.

Что можно сказать о данном двигателе? Действительно, двигатель более охотно ускоряет автомобиль. Особенно это заметно на низких оборотах, до 2,5 тыс. Там, где 98-сильный двигатель разгоняется достаточно вяло, 106-сильный позволяет поддерживать хороший темп разгона. А вот на высоких оборотах, свыше 4 тыс., различия уже не так ощутимы.

Кстати, после отказа от ДМРВ, практически исчезла проблема плавающих оборотов на холостом ходу, с которой мучались многие владельцы отечественных автомобилей.

Плюсы и минусы двигателя ВАЗ-21127

Резюмируя вышесказанное, выделим основные плюсы и минусы данного двигателя.

Плюсы:

• улучшенная эластичность двигателя
• решение проблемы плавающих оборотов на холостом ходу

Минусы:

• Резко вырастает стоимость транспортного налога, т.к. двигатель мощнее 100 л.с.
• При обрыве ремня ГРМ двигатель по-прежнему гнет клапаны
• Автомобиль с данным двигателем стоит дороже

Определение неисправности ШРУС и причины выхода из строя

Неисправная граната ваз 2110

Прежде, чем начинать процесс замены гранатки, рекомендуется определить то, какая именно граната нуждается в замене. Простое прощупывание люфта вала на эстакаде и является доступным методом определения неисправности той или иной гранатки. Как правило, исправная гранатка не должна вообще создавать люфт.

Примечание. Стоит отметить, что неисправная гранатка не обязательно бывает у старых машин. Часто наблюдается такая ситуация, когда ШРУС выходит из строя на автомобиле, недавно покинувшим конвейер.

Каковы же основные причины выхода из строя гранатки? Вот они, приведены ниже:

• качество гранатки, которое бывает низким и высоким (часто вместо оригинальной детали продается подделка или устанавливается брак);
• смазка, которая или полностью отсутствует или же имеется в недостаточном количестве;
• выход из строя пыльника(см.Как выполняется замена пыльника ваз), что приводит к порче гранатки (пыльник – это защита и если его нет, в механизм гранатки попадает разный абразивный мусор и вода);
• неправильная манера езды (агрессивный стиль езды);
• плохое состояние дорог (особенно актуально у нас в России).

Итак, определить неисправность ШРУС можно самостоятельно, как и говорилось выше, обнаружив люфт в вале. Кроме того, неисправность гранатки, как и любой другой детали или механизма авто обусловлена изменением свойств, размеров, образованием выработки и т.д. Как и было сказано выше, гранатка является шарниром, в устройстве которого присутствуют элементы, трущиеся и находящиеся под постоянной нагрузкой. Если ШРУС является своеобразным подшипником, то обоймы его обязательно должны иметь поперечные канавки. Именно это позволяет изменять угол между ведущей и ведомой полуосью.Так как гранатка, заставляя автомобиль двигаться, передает колесам значительное усилие, то со временем теряет свои эксплуатационные качества и на детали образовывается выработка. Она же и увеличивает зазор. А там, где нет тесного соприкосновения механизмов и деталей, происходит стук, шум и т.д.

Порванный пыльник на гранатке ваз 2110

Появление характерного хруста при повороте колес – основной признак выхода из строя гранатки, о котором знает практически большая часть опытных водителей. Такой звук способны издавать только лишь металлические шарики, перекатывающиеся по желобам.

Примечание. Такой хруст способен появиться в любой момент, но, как правило, при поворачивании колес или резком ускорении с места. Кроме того, характерное звуковое сопровождение может появиться и при преодолении препятствий.

Помочь определить признаки неисправности ШРУС помогут и несильные рывки, когда автомобиль трогается с места. Также, эксперты рекомендуют изменить динамику вождения для скорого определения неисправных гранаток. Как и было сказано, гранатка бывает двух типов: наружная и внутренняя. Как определить неисправность наружной или как ее еще называют внешней гранатки, было указано выше.

Примечание. Различается внешний ШРУС от внутреннего, в первую очередь, тем, что он меньше в размерах и выходит из строя гораздо чаще, чем внутренняя гранатка.

• Чтобы определить неисправность внешней гранатки еще одним способом, нужно повернуть рулевое колесо и тронуться с места. Если гранатка неисправна, то она начнет «хрустеть».
• Чтобы определить неисправность внутренней гранатки понадобится ехать не криволинейно, как при проверке наружного ШРУС, а прямолинейно. Особенно явно внутренняя гранатка будет сигнализировать звуковым сигналом о том, что ее пора заменить, при преодолении ям, сугробов или неглубоких канав.
• Окончательно проверить неисправность гранатки можно уже на подъемнике. Колеса передка будут в подвешенном состоянии и если ШРУС неисправен, появится характерный хруст.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

1. Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
2. Из-под переднего сальника коленчатого вала «погнало» масло;
3. Облегченный коленвал начал сильно резонировать;
4. Шкив старого образца или демпфер болтается;
5. Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
6. Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Промвал нива шевроле, теория

Как правило при возникновении трансмиссионных вибраций, на нивах и шнивах, все бросаются смотреть на карданы. В этом конечно есть доля истины, кроме одного замечания. В теории машин и механизмов есть рекомендация: начинать искать причину вибрации или непосредственно с источника вращения (то бишь сам двигатель) или с тел вращения, имеющих высокую угловую скорость. Давайте пойдем по цепочке. Первое это маховик со сцеплением. С ним после капиталки или установки ничего случиться не может, кроме того, что при замене манжеты коленвала, его могли поставить в другое положение. Далее идут диск сцепления, корзина сцепления, коробка передач, центровочная резинометаллическая втулка и наконец промвал нива шевроле. Комплект сцепления из себя представляет металлические детали вращения, и, если производитель хорошего уровня, как правило вибраций не дает. А вот герой данной статьи, содержит в себе шариковые шрусы, резиновую муфту и шлицевое соединение. При возникновении малейшего люфта вибрациям есть где разгуляться. В подавляющем количестве случаев виновата резиновая муфта. Да, она продается отдельно, НО после сборки требуется балансировка узла. Здесь тупик. Даже в моем родном Питере, нет фирм где можно это сделать в хорошем качестве. Самый лучший вариант, это взять новый узел в сборе.

Длина болтов гбц приора

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров лада приора снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.

Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», ключ-шестигранник «на 10», отвертка.

Прокладка головки блока — однократного использования, поэтому при каждом снятии головки блока прокладку необходимо заменять.

• 1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
• 2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
• 3. Снизьте давление в системе питания, если работа выполняется сразу после поездки (см. «Снижение давления топлива в системе питания двигателя»).
• 4. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
• 5. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
• 6. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра лада приора»).
• 7. Отсоедините от дроссельного узла шланги подогрева, малой ветви системы вентиляции картера, продувки адсорбера, воздухоподводящий рукав, колодки жгутов проводов датчика положения дроссельной заслонки и регулятора холостого хода (см. «Снятие и установка дроссельного узла»).
• 8. Снимите дроссельный узел ваз 2170 (см. «Снятие и установка дроссельного узла»).
• 9. Отсоедините колодки жгута проводов от катушек зажигания приора. Снимите катушки зажигания и выверните свечи зажигания (см. «Замена и обслуживание свечей зажигания»).

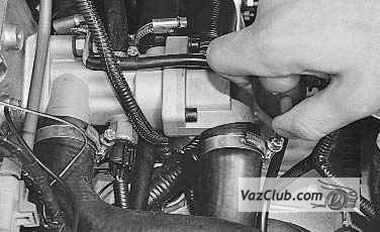

10. Отсоедините колодку жгута проводов от датчика аварийного падения давления масла…

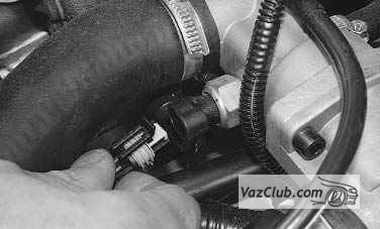

11. …от датчика температуры охлаждающей жидкости системы управления двигателем приора…

12. …и показателя фаз.

13. Ослабьте затяжку хомутов и отсоедините пять шлангов системы охлаждения priora от патрубков термостата.

14. разъедините колодку жгута проводов от датчика указателя температуры охлаждающей жидкости.

15. Отверните ключом «на 13» гайку крепления наконечника «массового» провода…

16. …и снимите провод.

17. Раскрутите гайку штуцера топливного шланга и отсоедините его от трубки топливопровода ваз 2171.

Наконечник трубки топливопровода уплотнен резиновым кольцом. Не потеряйте его при разборке. Сильно обжатое или надорванное уплотнительное кольцо замените.

18. Выверните винт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимите пластину.

19. Ключом «на 10» раскрутите болт крепления…

• 20. …и отсоедините «массовый» провод от головки блока.
• 21. Снимите впускной коллектор (см. «Замена прокладки крышки головки блока цилиндров лада приора»).
• 22. Снимите крышку головки блока (см. «Замена прокладки крышки головки блока цилиндров»).

23. Выверните шестигранным ключом «на 5» болты крепления и снимите переднюю защитную крышку ремня привода газораспределительного механизма..

24. …и вытащите крышку.

25. Шестигранным ключом «на 5» выверните болты крепления нижней передней крышки ремня привода газораспределительного механизма…

26. …и демонтируйте крышку.

27. Ослабьте ключом «на 15» болт крепления натяжного ролика ваз 2171.

28. . и выньте ремень привода газораспределительного механизма.

29. Удерживая шкивы распределительных валов ваз 2170 от проворачивания, выверните болты крепления шкивов…

30. …и достаньте шкивы…

31. …и извлеките шпонки из пазов хвостовиков валов.

Для удерживания от проворачивания распределительных валов при выворачивании болтов крепления зубчатых шкивов распределительных валов рекомендуем пользоваться приспособлением, показанным на фото.

У шкивов впускного и выпускного распределительных валов одинаковые посадочные размеры, но на шкиве впускного распределительного вала закреплен диск, обеспечивающий работу датчика фаз.

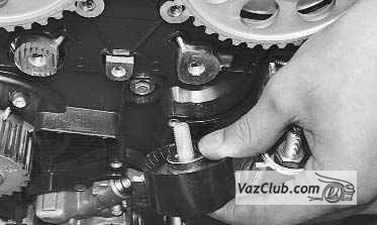

32. Вывернув ключом «на 15» болт крепления, снимите натяжной ролик.

Обратите внимание на то, что под роликом установлено дистанционное кольцо

33. Вывернув ключом «на 15» болт крепления, снимите опорный ролик ваз 2170.

34. Выверните ключом «на 10» пять болтов крепления задней защитной крышки ремня привода газораспределительного механизма.

35. . и снимите крышку.

Порядок затяжки болтов крепления головки блока цилиндров

36. Выверните шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров лада приора в порядке, обратном затяжке.

37. . и достаньте головку блока с двигателя.

• Не забивайте отвертку или другие инструменты между головкой и блоком цилиндров.
• Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

1. Отключается питание с аккумулятора.
2. Отсоединяется колодка от датчика скорости.
3. Сливается трансмиссионная жидкость.
4. Снимаются болты, фиксирующие реактивную тягу.
5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
6. Имеющиеся болты шаровой опоры ослабляются.
7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
8. Отсоединяются болты крепления КПП к мотору.
9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
10. Демонтажу подлежат подушки двигателя.
11. Чтобы подцепить КПП, можно воспользоваться отверткой.
12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
2. Ключом «на 17» отворачиваем болт крепления кронштейна подвески силового агрегата.
3. Головкой «на 13» отворачиваем шесть гаек крепления задней крышки картера.
4. Снимаем кронштейн.
5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
7. Накидным ключом «на 10» отворачиваем болт крепления вилки пятой передачи.
8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
9. Бородком выправляем вмятины гаек первичного и вторичного валов
10. Головкой «на 32» с мощным воротком отворачиваем гайки валов.
11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
15. Головкой «на 13» отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
20. Головкой «на 13» отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
22. Накидным ключом «на 10» отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом «на 10» отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
26. Вынимаем дифференциал в сборе.
27. Головкой «на 10» отворачиваем три болта крепления механизма выбора передач и снимаем его.
28. Головкой «на 10» отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Болт распредвала 2112 16 клапанов

Сегодня поговорим о 16 клапанных двигателях автомобилей ВАЗ. А конкретно об их отличиях. Как не ошибиться в комплектующих, при сборке своего первого мощного двигателя?

Не секрет, что мечта любого тазовода это «16 клапанов». И я не исключение. И уже года 2 у меня установлен двигатель 2112 1.5 16 кл. Разбираясь в тонкостях всего процесса, пришла идея написать статью, в помощь начинающим, а так же с целью исключить лишние вопросы.

16 клапанные двигатели ВАЗ серийно стали устанавливать на автомобили ваз 10 семейства. Сначала устанавливались моторы объемом 1,5 литра и имели маркировку 2112. Через некоторое время ему на смену пришел двигатель объемом 1,6 литра с маркировкой 21124. Ну а «новейшей» разработкой стало появление двигателей с маркировкой 21126, которые устанавливаются на автомобили ВАЗ 2170, она же ЛАДА Приора.

Начнем разбираться в отличиях двигателей 2112 и 21124, но для начала обсудим отличие блока 2112 от блоков 21083 и 2110.

Блок цилиндров 2112, не отличается внешне от блоков цилиндров 21083 и 2110, однако с ними он не взаимозаменяем. Особенностью блока цилиндров 2112 , являются крепежные отверстия для головки блока. Отверстия имеют размер М10х1.25. Есть еще одно существенное отличие блока 2112 от 21083 и 2110.

В 2-й, 3-й, 4-й и 5-й опорах коренных подшипников блока 2112 выполнены дополнительные каналы для масла, в которые запрессованы специальные масляные форсунки. Во время работы двигателя, через эти масляные форсунки масло под давлением, омывает днища поршней. АВТОВАЗ утверждает, что эти масляные форсунки способствуют значительному снижению термической нагрузки на двигатель в целом.

О масляных форсунках поговорим в следующей статье. Стоит их ставить или оставить все, так как есть.

Теперь двигатели 2112 и 21124.

Двигатель 2112 имеет блок цилиндров 2112 с высотой 194,8 мм, двигатель 21124 имеет блок цилиндров 11193 с высотой 197,1 мм (так называемый «высокий» блок). Высотой блока принято считать расстояние от оси вращения коленчатого вала (коленвала), до верхней поверхности блока. Следующее отличие данных моторов связано с установкой различных коленчатых валов.

Двигатель 2112 имеет так называемый «коленвал 71» с радиусом кривошипа 35,5 мм, при таком коленчатом вале ход поршня составляет 71 мм. Двигатель 21124 оборудован «коленвалом 75,6» – с радиусом кривошипа 37,8 мм, при таком коленчатом вале ход поршня составляет 75,6 мм. В итоге разница в высоте блоков и ходе поршня, позволила достигнуть объема двигателя 21124 в 1,6 литра.

Следующее отличие данных двигателей заключается в поршнях. Поршни двигателя 2112 имеют небольшую глубину выборки под клапана, так называемые «циковки под клапана», что при обрыве ремня ГРМ обеспечивает «качественный» загиб клапанов))) В отличие от поршней 2112, поршни 21124 имеют глубокие выборки под клапана и при обрыве ремня ГРМ для вас все закончится только заменой ремня ГРМ на новый. Шатуны на обоих двигателях одинаковые.

Головка блока цилиндров отличается впускными отверстиями, в связи с этим впускной коллектор от двигателя 21124 (1,6 литра) можно поставить на двигатель 2112 (1,5 литра) но не наоборот. Это связано с отличием впускных коллекторов этих двигателей. Двигатель 2112 имеет алюминиевый впускной коллектор (так называемые «рога») и алюминиевый ресивер. «Рога» и коллектор соединены между собой резиновыми трубками и хомутами.

При установке, между впускным коллектором и головкой блока цилиндров укладывается прокладка. Между ресивером и дросселем также устанавливается асбестовая прокладка. Двигатель 21124 имеет цельный впуск, то есть впускной коллектор и ресивер одна пластиковая деталь.

Между впускным коллектором и головкой блока цилиндров устанавливаются резиновые уплотнительные колечки, между ресивером и дросселем устанавливается резиновая уплотнительная прокладка.

Следующее отличие в шкивах распределительных валов. На шкивах от двигателя 21124 (1,6 литра) метки для выставления ремня ГРМ смещены на 2 градуса, поэтому шкивы от двигателя 21124 не взаимозаменяемы со шкивами двигателя 2112.
