Немного о самодельных приводах снегоходов

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Рама из древесины

Основой снегохода, сделанного из мотоблока будет считаться его рама, которая может быть сделана из разных материалов. Одним из популярнейших вариантов для создания рамы считается древесина.

Деревянные бруски отлично подойдут для конструкции, так как они легкие и при этом очень прочные. Кроме того, найти нужное количество бруса можно и во дворе. По сути сделать раму — это означает собрать сани для снегохода.

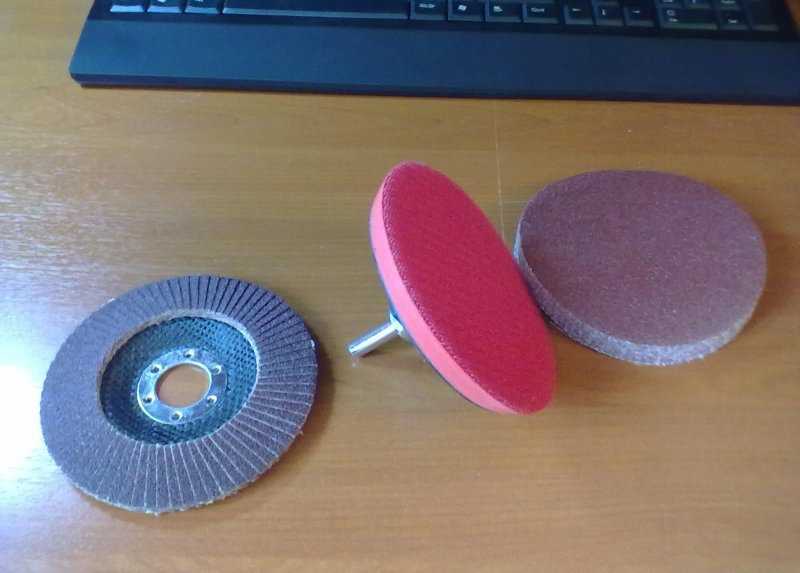

Для того чтобы избавить раму от заусенцев и сделать ее максимально ровной, потребуется наждачная бумага или шлифовальная насадка на дрель.

Самодельный снегоход, сделанный из дерева имеет множество преимуществ перед другими моделями кроме легкости. Такую раму очень просто починить не только дома, но и в дороге, ведь материал можно найти в любой лесополосе.

Под лед такой вариант вряд ли провалится, а если такое и случится, то он удержится на плаву.

Особенности самодельных снегоходов

Продажей снегоходов на территории СНГ занимается огромное количество компаний. Но цены на них высоки даже для семей с приличными доходами. Если вы не хотите переплачивать деньги за рекламу и являетесь трудолюбивым и креативным человеком, то попробуйте сделать самодельный снегоход.

Сделанный собственноручно самоход стоит в 7-10 раз дешевле, чем самые дешевые модели, изготовленные заводским образом.

Успешность собственноручного изготовления снегохода зависит от нескольких факторов:

• ваше личное мастерство;
• ваше инженерно-конструкторское мышление;
• наличие деталей и агрегатов от других снегоходов, мотоциклов и прочего.

Следует иметь в виду, что езда на снегоходе, как и на любом транспортном средстве, сопряжена с повышенной опасностью. Несмотря на то, что самодельные аппараты, как правило, не способны развивать скорость более 15 км/ч, к качеству деталей, к сварке, к креплению элементов болтами следует подходить со всей серьезностью. Вопрос эксплуатационной безопасности и надежности конечного агрегата должен являться основным для любого человека, имеющего намерение смастерить снегоход собственными руками.

С чего начать выбор

Прежде чем приступить к выбору сердца машины, нужно определиться с рядом параметров, в особенности, с тем, какими качествами будет обладать будущая модель. Для этого нужно знать, какой вес она будет перевозить. Обычно к этому делу подходят совсем иначе: на базе уже имеющегося движка создают самодельный экземпляр, не задумываясь о том, как его можно будет использовать. Чаще всего так происходит при создании подобной машины на основе мотоцикла.

Если выбрать двигатель правильно, определив его характеристики и пробег, машина и прослужит дольше, и сможет перевозить не только человека, но и весомый груз

Определившись с исходными данными, важно обозначить мелкие нюансы, обязательно узнать, каков пробег основной детали, оценить ее технические возможности.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Общие правила конструкций

Снегоходы, сделанные своими руками, зачастую абсолютно разные. Но всех их объединяет стремление дать снегоходу свойство:

• не проваливаться в снег;
• двигаться в нужном направлении и с нужной скоростью.

Чтобы снегоход удовлетворял этим условиям, в его схеме должны присутствовать несколько обязательных элементов:

• опоры (колеса, гусеницы, полозья);
• двигатель;
• руль, меняющий направление снегохода;
• рама.

Простые детские снегоходы

Если есть желание сделать снегоход для ребенка, то не стоит использовать мощный двигатель. Самоделку нужно создавать в соответствии с возрастом, весом и ростом ребенка.

Стоит начать с опоры – установить лыжи под раму. Для облегчения процесса можно использовать снегокат. Затем следует поставить мотор с малой мощностью (примерно 2 лошадиные силы). Его можно извлечь из бензопилы.

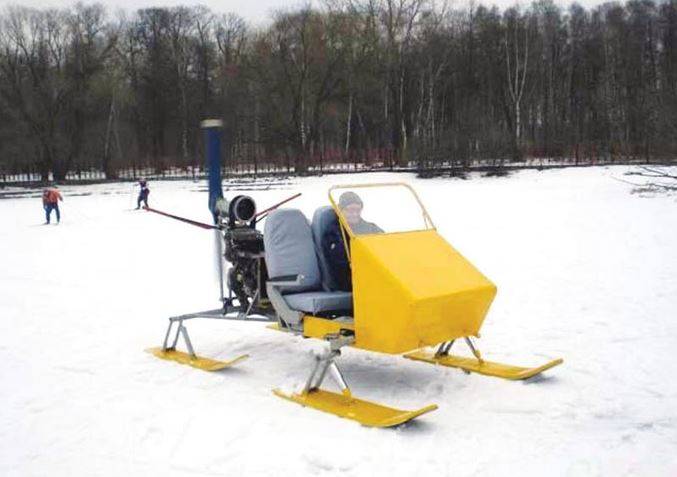

Ледовые мотосани

Передвижение зимой, особенно по льду, очень затруднительно. Поэтому многие рыбаки, не располагающие бюджетом для покупки дорогостоящих аппаратов, задумываются о самостоятельном изготовлении ледовых мотосаней.

Далее присоединяется мотор от бензопилы мощностью 4-5 лошадиных сил (можно использовать бензопилу “Дружба”). Эта конструкция хорошо подойдет для ледяных поверхностей, но для передвижения по снегу (особенно рыхлому) не подойдет.

Надувные колеса

Также можно сделать снегоход на надувных колесах. Для этого берутся диски от мотоцикла или велосипеда и широкие надувные камеры от колес грузовика или трактора. По их окружности для увеличения сцепления крепятся цепи или поперечины. Чтобы придать камерам прочность на их поверхность следует нанести жидкую резину или наклеить какой-либо непромокаемый материал. Для таких снегоходов можно брать рамы с двигателями от мотоциклов (Урал или Днепр).

На гусеничном ходу

Самодельные снегоходы на гусеницах обладают высокой скоростью и надежностью, поэтому пользуются популярностью.

Гусеницы можно сделать несколькими способами, например, из покрышек от грузовика или из транспортерной ленты.

Поперек ленты прикручиваются разрезанные вдоль пластиковые трубки меньше дюйма в диаметре. Гусеницы из транспортерной ленты можно усилить цепью.

Апгрейд самодельных снегоходов

После первого использования самодельного снегохода люди замечают некоторые недостатки, которые хотят исправить.

Для начала стоит сделать возможным использование снегохода не только в светлое, но и в темное время суток. Потребуются лампа и генератор (можно взять велосипедный).

Чтобы ветер не заметал снег в глаза, можно поставить на самодельное средство передвижения готовые ветровые стекла или придумать что-то свое.

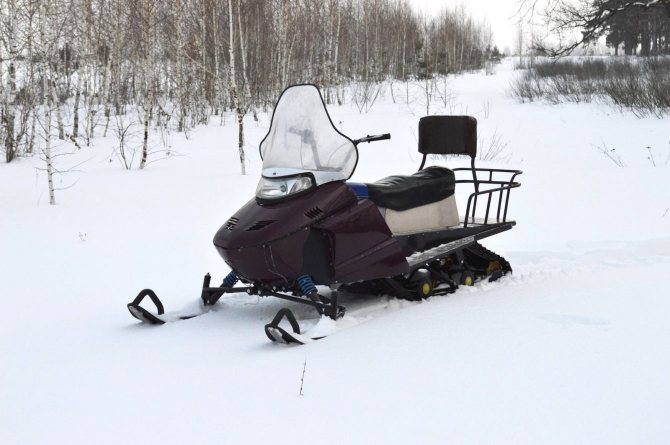

Особенности конструкции

Снегоход является высокоэффективным средством передвижения, которое позволяет перемещаться в зимний период времени по неглубокому снегу и сугробам. Основными элементами конструкции транспорта являются:

• двигатель;
• гусеницы;
• лыжи;
• трансмиссия.

Среди преимуществ данной техники можно выделить возможность перемещаться по достаточно глубокому снегу на высокой скорости. Ни один другой вид транспорта не сможет сравниться с эффективностью даже самодельного снегохода. Готовые конструкции подразделяются на спортивные, рабочие и горные. Перед тем как переходить к созданию изделия, необходимо определиться с необходимыми параметрами.

Двухгусеничный

Одногусеничный

Подкаты

Подкат — это подвижная платформа, которая защищает ходовую часть техники от ненужных механических нагрузок. Платформу применяют, когда необходимо загнать снегоход в гараж.

Для ее изготовления используют металлическую трубу среднего диаметра (6×6 мм), ролики и подшипниковую систему. Колеса устанавливают с резиновым покрытием и металлическими дисками.

Их диаметр должен соответствовать весу техники.

Мнение эксперта

Макаров Игорь Тарасович

Охотник и рыболов с опытом 20 лет. Любитель дикой природы

Лыжи для снегохода состоят из основания, амортизирующей детали, стержня, вилки и сошки, ножки звена. Лыжи можно изготовить разной конструкции из различных материалов.

Если для основания применяют пластиковые накладки, то их дополняют расширителями. Расширители монтируют креплениями к шасси снегохода.

Пластиковая конструкция подходит для маленькой техники. Для снегоходов больших и средних размеров понадобятся металлические лыжи.

1. Чтобы придать лыжам форму, вырезают основу из картонного трафарета. При этом впереди формируют изгиб. Величину изгиба делают по собственному усмотрению. Лыжня с большим изгибом плохо скользит и собирает снег. А это создает лишнее торможение. Потому не стоит его делать слишком большим. Приблизительный размер лыжни составляет 2,5 см в ширину и 100 см в длину.
2. По краям каждой детали приваривают трубу. Это придает дополнительную жесткость изделию и защищает его от камней, которые встречаются на пути.
3. Там где проходит изгиб, трубу приваривают по контуру.
4. Амортизирующие детали фиксируют на лыжах. В качестве крепежных элементов используют болты.
5. Площадку и носовую часть лыж соединяют гидравлической трубой. Верхняя часть готова.
6. Для нижней части гидравлическую трубу фиксируют в 4 точках и сжимают.
7. Затем саморезами прикрепляют полиэтиленовую трубу, предварительно разрезав ее. Вместо полиэтиленовой трубы можно использовать полипропиленовую.

Процесс изготовления компактного снегохода

Для сокращения времени изготовления снегохода решил использовать как можно больше узлов и деталей от промышленных образцов: гусеницу, опорные тележки с катками, ведущий вал, пружины, подшипники, пластмассовые звёзды — от снегохода «Буран», управляемые лыжи — от снегохода «Тайга», двигатель объёмом 150 см3 и мощностью 9 л.с. — от квадроцикла. Этот двигатель достаточно компактный, весит всего около 30 кг, оборудован электростартером, в одном блоке с ним смонтированы вариатор и коробка реверса (заднего хода).

По прикидкам, в такой комплектации снегоход должен весить около 120 кг, так что если конструктивно разделить его на три-четыре части, вес каждого блока составит около 30-40 кг. А это позволяет взрослому мужчине поднять и загрузить блоки снегохода в машину.

Изготовление снегохода начал с рамы гусеничного блока, которую сварил из металлического профиля (труб сечением 30×30 и 20 х 20 мм).

Задний маятник сделал из профиля 30 x 30 мм, кронштейн поддерживающих роликов гусеницы — из листовой стали толщиной 5 мм. Все втулки имеют внутренний диаметр 12 мм.

Поворотные стойки лыж сделал из трубы ⌀ 3/4″. Для придания ей дополнительной жёсткости внутрь запрессовал трубу ⌀1/2″. Стойки закрепил на рулевой балке при помощи сантехнических сгонов и муфт.

Стойку лыж вставил в сгон, который ввернул в муфту, приваренную к поперечной балке рамы (рулевой балке). При затягивании гайки происходит расклинивание стойки, что позволяет отрегулировать высоту, зафиксировать стойки лыжи и установить схождение лыж, не изменяя длины рулевой тяги.

В итоге получилась удачная конструкция (см. фото)

. Для перевозки снегохода в багажнике легкового автомобиля его можно разобрать на отдельные блоки всего за несколько минут, причём без использования специальных инструментов.

1

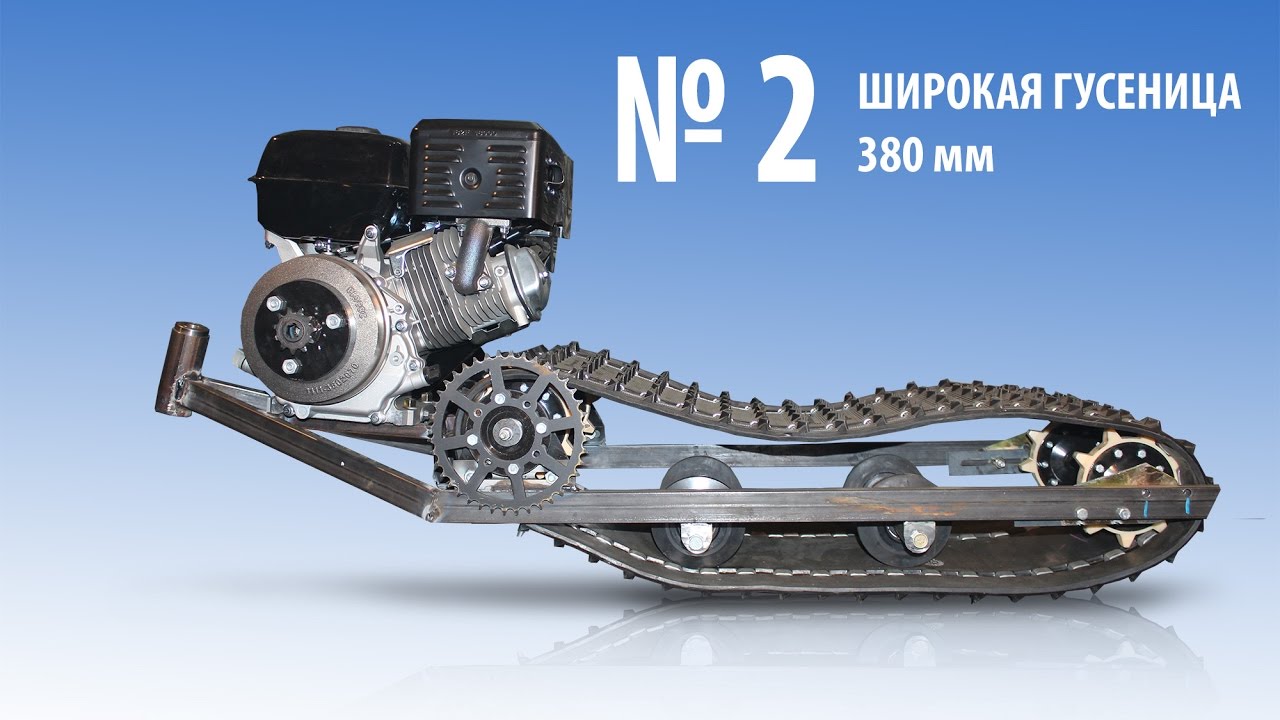

. Рама гусеничного блока с гусеницей и ведущим валом от снегохода «Буран».2 . Моторный отсек сварил из профиля 20 х 20 мм и установил на гусеничный блок вместе с передней балкой стоек лыж.

5

. Съёмный моторный отсек без двигателя (каркас сварен из профиля 20 x 20 мм), но с бензобаком и стойкой руля на гусеничном блоке.6 . Подвеска лыж выполнена с использованием пружин от снегохода «Буран» (подвеска катков) и автомобиля «Жигули» (пружины удерживают задние тормозные колодки).

7

. Так выглядит снегоход в собранном состоянии, но гусеница беззащитного кожуха.8 . Поперечные балки для одной и двух управляемых лыж сварены из труб квадратного сечения.

9

. Гусеница снегохода закрыта защитным кожухом. Подножка находится в транспортном положении.10 . Поперечные балки крепятся к раме снегохода при помощи велоболтов.

Оригинальный самодельный снегоход на гусеничном ходу, сделанный своими руками из 200 кубового двигателя «Sadko»: фото пошаговой сборки с описанием, также видео испытаний гусеничного снегохода.

Автор самоделки Евгений Венгловский, решил подготовиться к зиме основательно и покатать жену и ребятишек на собственном самодельном снегоходе. Задумка удалась, в конце статьи будет интересное видео с катанием по снежным сугробам, но сначала давайте посмотрим процесс сборки транспортного средства.

Особенности конструктивного плана

Самый простой вариант снегохода состоит из части, которая ведет и той, которую везет первая. Вторая часть состоит из места сидения, амортизаторов, рулевой части и полозьев, благодаря которым и движется эта часть. Вторая часть устроена намного сложнее, так как она несет в себе все элементы, приводящие снегоход в движение.

В первую очередь во второй части необходимо правильно предусмотреть силовой агрегат, то есть сам мотор. Так же важна рама, на которой будет все обустроено и привод.

Схемы и чертежи снегохода из мотоблока своими руками необходимо сделать заранее, а найти необходимый вариант можно в сети или в различного рода литературе.

Для начала перед составлением чертежа определите цели, с которыми будет использован снегоход. После чертежей потребуется подобрать детали, а по возможности некоторые сделать собственными руками.

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

• Топливным баком.
• Системой зажигания.
• Понижающим редуктором с числом 1:2.
• Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

Марка	Модель	Мощность, л. с.	Объём, см3	Масса, кг	Примерная цена, тыс. руб.
Kipor	KG160S	4,1	163	15,5	20−25
Sadko	GE- 200 R	6,5	196	15,7	15−20
Lifan	168 FD-R	5,5	196	18,0	15−20
Zongshen	ZS168FB4	6,5	196	16,0	10−15
Nomad	NT200R	6,5	196	20,1	10−15
Brait	BR-177F-2R	9,0	270	30,0	10−15
Honda	GX — 270	9,0	270	25,0	45−50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

• Двигатель.
• Сцепление.
• Редуктор.
• Бензобак (объёмом 5−10 литров).
• Глушитель.
• Генератор.
• Коммутатор и катушку электронного зажигания.

Выбор мотоблока для переделки в снегоход

Основное назначение мотоблока – сельскохозяйственные работы. Обычно такую технику берут для покоса травы, обработки земельного участка, перевозки грузов. С наступлением холодов агрегат отправляют в гараж. Однако если мощность двигателя позволяет, почему бы технику не использовать зимой. Мотор приспосабливают на самодельный снегоход, а весной возвращают на родную раму.

Чтобы переделать мотоблок на снегоход, он должен отвечать следующим требованиям:

• иметь задний тягово-прицепной узел;
• обладать возможностью ручного управления;
• иметь двигатель не меньше средней мощности с воздушным охлаждением.

Всем требованиям отвечают мотоблоки марки «Нева». Тяговая сила агрегатов варьируется от 6 до 9 л. с. Мотор выносливый, так как сборка его осуществляется в Японии.

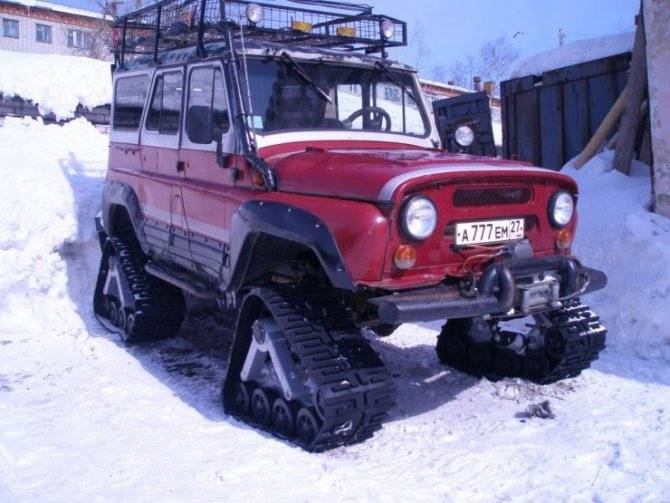

Гусеница для УАЗ

Далее мы расскажем, как сделать гусеницы на УАЗ своими руками. Для данной модели подойдёт гусеница, сделанная из обычных автомобильных покрышек. Заранее выберете массивную покрышку от грузового автомобиля.

Обязательно обратите внимание на характерный рисунок протектора. Если он имеет треугольные вырезы, то покрышка подойдёт

Для изготовления необходимо тщательно выкроить борта и самое главное не забыть оставить место под беговую дорожку. Потом начните соединять полученные покрышки при помощи автомобильных ремней.

Итогом работы будет готовая гусеница для эксплуатации вездеходом УАЗ.

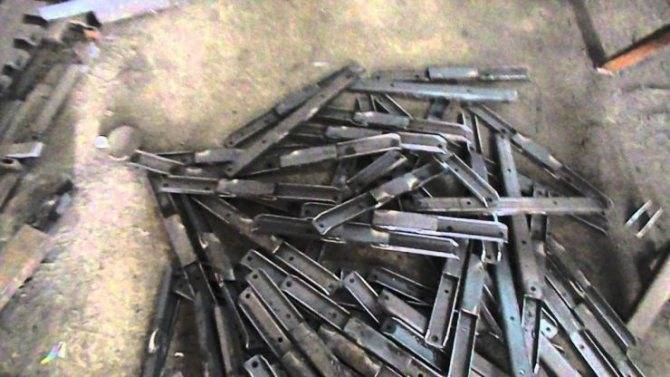

Гусеницы для вездехода

Как правило, гусеницы для самодельных вездеходов делают из высокопрочной транспортёрной ленты, которая хорошо поддаётся разного рода деформациям во время езды. Она не требует за собой особого ухода, все что вам нужно, это время от времени очищать её от грязи.

• Болты и гайки различных форм и размеров.
• Профтруба с сечением.
• Массивная арматура.
• Транспортерная лента.

Также в вашем арсенале должны быть такие инструменты:

• Мощная дрель.
• Сварочный аппарат.
• Большой молоток.
• Универсальный набор гаечных ключей.
• Станок опрессовывающий траки.

Исходя из размеров гусеницы, нужно подготовить соответствующие болты и гайки. Далее возьмите арматуру и начните придавать ей округлую форму с помощью опрессовывающего станка. Затем сварочным аппаратом необходимо наваривать вверху арматуры букву V.

Для более детального понимания действий советуем посмотреть видео, как сделать гусеницы своими руками.

После проделанный работы у вас получится самодельный трак, который нужно прикрепить к другому траку и т. д. Результатом работы будет надёжная гусеница для вездехода.

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

• Топливным баком.
• Системой зажигания.
• Понижающим редуктором с числом 1:2.
• Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

Марка	Модель	Мощность, л. с.	Объём, см3	Масса, кг	Примерная цена, тыс. руб.
Kipor	KG160S	4,1	163	15,5	20−25
Sadko	GE- 200 R	6,5	196	15,7	15−20
Lifan	168 FD-R	5,5	196	18,0	15−20
Zongshen	ZS168FB4	6,5	196	16,0	10−15
Nomad	NT200R	6,5	196	20,1	10−15
Brait	BR-177F-2R	9,0	270	30,0	10−15
Honda	GX — 270	9,0	270	25,0	45−50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

• Двигатель.
• Сцепление.
• Редуктор.
• Бензобак (объёмом 5−10 литров).
• Глушитель.
• Генератор.
• Коммутатор и катушку электронного зажигания.

Снегоходы ИЖ

Прейдем к мотоциклам среднего класса – ИЖ. Распространенными типами снегоходов, которые делаются из этих мотоциклов являются все те же колесный и гусеничный.

По сути, даже конструктивно снегоходы на основе «Минск» и ИЖ сходны. Однако часто вместо лыжи впереди используется колесо, сделанное из камеры, с бортовинами от шины.

Но в таком случае передняя вилка переделывается, поскольку такое колесо значительно шире стандартного. Хотя можно и воспользоваться все той же лыжей.

Что относительно гусеничной версии, то разница обычно сводиться к размерам самой гусеницы, и как следствие – гусеничного модуля.

Снегоход с двигателем от мотоблока на камерах

Мотоблок практически не придется переделывать, если модернизировать родные колеса. Потребуются спущенные камеры от грузовика. Их по пять штук натягивают на каждое колесо, фиксируют цепями. Камеры накачивают. За счет фиксации цепями их форма становится наподобие ромашки с сегментами в виде эллипса. Новые колеса хорошо пройдут по глубокому снегу.

Для стяжки камер используют цепи, металлические обручи, полосы транспортерной ленты

Еще один колесный снегоход из мотоблока можно соорудить, надев на камеры вместо цепей стальные обручи. Снаружи их оснащают траками. Перемычки приваривают из металлических пластин. Высота трака около 2-3 см. После накачивания камер металлические обручи надежно зафиксируются на колесах.

Постройка рамы

Прежде чем приступить к строительству снегохода, вначале потребуется выбрать материал. Проще всего самодельную раму сделать из деревянных брусков. Получится очень лёгкая и довольно прочная конструкция, которая считается самой дешёвой и наиболее простой в изготовлении. Для этого понадобятся:

1. Деревянные бруски.

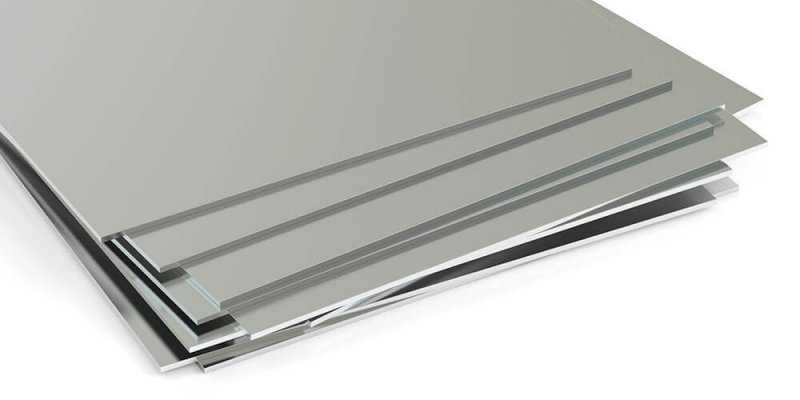

2. Листовое железо.
3. Ножницы по металлу.
4. Дрель и свёрла.
5. Ручная пила.
6. Болты и гайки.

Преимущества строительства такой конструкции бесспорны. В случае поломки деревянную модель будет нетрудно отремонтировать вдали от населённого пункта. В лесу легко найти подручный материал, который можно применить для ремонта. Но главным достоинством считается то, что этот снегоход редко проваливается под лёд и не тонет в воде.

Деревянная конструкция

Известно, что бруски и доски из древесины не обладают особой прочностью в местах их

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого берут листовое железо и вырезают ножницами квадратные пластины по ширине брусков. В них рулеткой размечают места под болты, а затем дрелью сверлят четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления для прочного скрепления деревянных брусков в углах самодельной рамы.

Обычно приступают к строительству после того, как сделают чертёж с точными размерами. И уже по ним ножовкой отрезают четыре бруска, а в углах дрелью сверлят отверстия для болтов. Затем их кладут на ровную поверхность пола в виде правильного прямоугольника. К местам соединения прикладывают металлические уголки, вставляют болты и накрепко затягивают гайками.

Для крепления двигателя и гусеницы на раму устанавливают дополнительно ещё две перекладины из брусков с отверстиями под болты на концах. Но перед этим вначале изготавливают уголки для крепления. Их вырезают из листов железа треугольной формы и сверлят отверстия в углах

Когда они будут готовы, внутрь рамы вставляют перекладины и наверх кладут треугольники. В них точно по размерам дрелью сверлят отверстия сквозь бруски. Затем туда вставляют длинные болты и плотно стягивают гайками. На этом прочная деревянная рама будет готова, которая долгое время прослужит на самодельном устройстве.

Гораздо труднее заниматься строительством самоделок из металла. Здесь нужны специальные инструменты и приспособления, которые могут быть не у каждого. Потребуются значительные затраты, чтобы их приобрести или взять в аренду. Однако эта постройка будет намного прочней и долговечней конструкции из дерева

. Здесь потребуются:

Кроме того, для постройки металлической рамы понадобятся более прочные материалы. Их обязательно придётся покупать в магазине, так как сегодня они больше нигде не встречаются. Да и строить новый самодельный снегоход из старых деталей не слишком хочется из-за плохой надёжности. Поэтому здесь будут использоваться только хорошие материалы:

1. Металлические трубы.
2. Железный уголок.
3. Листовая сталь.
4. Швеллер.

Как правило, прежде чем начинать строительство рамы нужно сделать простой чертёж. По его параметрам болгаркой нарезать трубы и с помощью сварочного аппарата соединить их в прямоугольник. Внутри рамы вставить ещё пару перегородок из уголка для установки двигателя и гусеницы. Если сделать их из швеллера, то конструкция получится гораздо прочнее и надёжнее в работе.

После этого от металлической трубы потребуется просто отрезать две небольшие втулки.

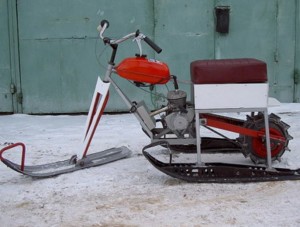

Самодельный снегоход из мопеда

Собственно, от донора остается только силовая установка и руль. Все остальные части изготавливаются дополнительно, делая конструкцию совершенно уникальной.

Концепция следующая – изготавливается пространственная рама (задняя часть), внутри которой расположен оригинальный гребной движитель. Передок от мопеда вместе с двигателем приваривается к раме, замыкая конструкцию:

К верхней перекладине штатной рамы, с сохраненным шарниром рулевого управления, приваривается два швеллера, переходящие в нижнюю часть рамы вновь созданной. Бензобак остается на привычном месте. При необходимости совершать длительные пробеги можно установить бак большего объема, размеры снегохода позволяют.

Вместо втулки переднего колеса устанавливается шарнир для лыжи. При желании, можно оставить амортизаторы (если они были предусмотрены конструкцией), однако при путешествии по мягкому снегу этот элемент комфорта не обязателен.

Постамент для мотора вырезаем из мопедной рамы, и привариваем к передней пространственной конструкции. Целесообразно переделать ножной кик-стартер в ручной тросовый, как на бензопиле. Запускать двигатель ножным пускачем в зимней обуви будет неудобно.

Штатному глушителю места не нашлось, поэтому из нержавейки был изготовлен новый. Он размещен в передней части рамы, перед мотором. Конструкция примитивная, но свою задачу выполняет.

К тому же у такого расположения есть плюсы – ваши ноги защищены от набегающего ледяного потока.

Могут возникнуть вопросы по поводу обдува блока цилиндров – такой проблемы нет. Учитывая температуру окружающего воздуха в сезон использования – с охлаждением все в порядке.
Теперь переходим к основной части корпуса – задней части пространственной рамы. Она изготовлена на манер гимнастического «козла», с внушительным сиденьем и устойчивыми четырьмя опорами.

Под сидушкой нашлось место для походного бардачка. Мягкая часть откидывается на дверных петлях, образуя крышку.

Лыжи в этой модели установлены готовые, куплены в магазине запасных частей для снегоходов. Если у вас есть доступ к аргоновой сварке – полозья можно сделать своими руками из алюминия.

Важно! От качества лыж напрямую зависит безопасность вождения. Поэтому, если вы сомневаетесь в своей квалификации – приобретайте фабричные.. Самая оригинальная часть конструкции – движитель

Для удешевления производства, было решено не делать ведущую гусеницу, а приспособить гребные лопасти, как у старых пароходов

Самая оригинальная часть конструкции – движитель. Для удешевления производства, было решено не делать ведущую гусеницу, а приспособить гребные лопасти, как у старых пароходов.

Ведущее колесо выполнено из автомобильного диска, с наваренными поперек грунтозацепами. На ось жестко закреплена звездочка от того же мопеда. Вся конструкция расположена на маятниковом подвесе, из двух профилей шириной 40 мм.

Собственного веса колеса хватает для уверенного сцепления со снежной поверхностью, поэтому никаких прижимных устройств не предусмотрено. Кроме того, если гребное колесо наскочит на твердое препятствие (камень или ледяной торос), механизм просто перепрыгнет его, без повреждений конструкции. На эту же ось заведен барабанный тормоз от заднего колеса мопеда.
