Прибор для измерения зазоров
Как правильно использовать микрометр, чтобы определить размер зазора на поршневых кольцах? Нужно померить диаметр поршня сразу в нескольких местах по его окружности. Потом измерить ширину канавок, используя при этом специальные щупы.
После измерений следует вычислить средний показатель значения зазоров. Если показатели отличаются друг от друга, то следует заменить поршень, если показатели одинаковы, то всё в порядке.
В-четвёртых, измерение зазоров в замках поршневых колец. Выполнять данное измерение можно как при помощи специальной оправы, так и при наличии простого предмета цилиндрической формы. Показатели и параметры зазора следует измерять при помощи специального щупа. Параметры зазора пригодного для эксплуатирования имеют следующие пропорции – 0,25-0,45 мм.
При этом может допускаться погрешность равная 1,0 мм, которая может возникнуть в результате износа детали. В том случае, если размер зазора выше нормы, то поршень необходимо поменять. Если же измеренный зазор меньше указанных параметров (0,25 мм.), то всё, что нужно это просто подточить торцы до нужного размера.
В-пятых, измерение зазора между поршнями и цилиндрами. Данное измерение основывается на установлении соответствия между уже измеренными диаметрами поршня и цилиндра. Здесь стандартные показатели равны от 0,025 до 0,045 мм, при возможном износе 0,15 мм.
Советы и рекомендации
Вполне очевидно, что наиболее удобным при подборе вариантом будет использование оригинальных поршневых колец. Под оригинальными следует понимать поршневые кольца, которые позиционируются в качестве оригинальных запасных частей самим заводом-изготовителем двигателя. При этом доступные в продаже оригинальные детали не всегда позволяют реализовать поставленные задачи во время тюнинга или ремонта двигателя. В таких случаях требуется осуществить грамотный подбор из группы высококачественных аналогов.
При подборе неоригинальных поршневых колец желательно выбирать такие кольца, которые изначально предназначены для двигателя с похожими характеристиками. Под такими характеристиками следует понимать объем, мощность, степень форсировки двигателя, максимальные обороты коленвала, степень сжатия и т.д.
Необходимо отметить, что установка так называемых «мягких» колец, которые имеют меньший ресурс, позволяет минимизировать износ стенок цилиндров, тем самым увеличивая ресурс БЦ. Параллельно с этим производить замену поршневых колец в этом случае потребуется в среднем каждые 35-45 тыс. пройденных километров, что ставит под сомнение целесообразность подобного решения. Поршневые кольца хорошего качества имеют ресурс около 170-220 тыс. км. При их замене на таких пробегах двигателю все равно зачастую требуется ремонт коленвала, восстановление ЦПГ и т.д.
Напоследок добавим, что правильно подобранные и профессионально установленные неоригинальные поршневые кольца могут в отдельных случаях проработать дольше по сравнению с оригинальными деталями. Также стоит учитывать, что качественные аналоги обычно стоят на 10-25% дешевле.
Назначение поршневых колец
Не будем подробно разбираться в принципах работы двигателя внутреннего сгорания. Коснемся только вопроса соединения поршней и двигателя цилиндра. Как известно, оно является герметичным. Тем не менее, поршни легко скользят по внутренним кольцам цилиндра, не давая газам из надпоршневого пространства проникать в зазор между двумя поверхностями в картер агрегата.
Тем не менее, некоторая утечка газов все равно происходит даже на полностью исправном двигателе, но при качественных кольцах она составляет допустимую норму и никак не может повлиять на работу агрегата. В том случае, когда эти детали поршня значительно изнашиваются, количество проникающих в картер газов увеличивается.
Но существует и другое назначение, для выполнения ряда таких функций:
- герметичное соединение поверхностей поршней и стенок цилиндра;
- обеспечение нужного количества масла, находящегося на стенках цилиндра, и предотвращение его попадания в камеру сгорания;
- кольца отводит тепло от поршней к стенкам цилиндра, что предотвращает их перегревание и коррозию.
Не трудно догадаться, что поршни выполняют свою задачу в крайне агрессивных условиях. С одной стороны, это экстремальные температуры, возникающие в процессе работы агрегата. С другой – условия масляного голодания в верхней части поршня. Данные задачи решаются за счет подбора материала для всех видов колец и их различная форма.
Но если двигатель имеет средние показатели мощности, то достаточно будет и обычных, более дешевых широких колец.
Проверка поршневых колец при ремонте двигателя после пробега автомобилем 60 000 — 80 000 км
Хотя срок службы поршневых колец составляет0 км пробега автомобиля, рекомендуется во всех случаях разборки двигателя при пробеге более 20 000 км заменять поршневые кольца. Это, с одной стороны, исключит необходимость повторной разборки двигателя после сравнительно небольшого пробега автомобиля, а с другой стороны, будет являться профилактикой для повышения общего срока службы двигателя.
Если зеркала цилиндров имеют незначительные износы и не требуют ремонта, то вместо прежних поршневых колец могут быть использованы ремонтные кольца нормального размера или увеличенные по диаметру на 0,25 мм. Выбор тех или иных колец определяется величиной зазора в замке, измеряемого у кольца, установленного в тот цилиндр, в котором оно будет работать. Поршневые кольца нормального размера допустимо использовать, если зазор в их замке не превышает 0,75 мм. В противном случае нужно воспользоваться кольцами, увеличенными на 0,25 мм, обеспечив зазоры в их замках не менее 0,4 мм. Для этого допускается припиловка стыков замка.
В случаях, когда зеркала цилиндров требуют ремонта, прежние поршневые кольца заменяют ремонтными кольцами, имеющими увеличенные внешние диаметры.
Таблица. Комплекты поршневых колец для ремонта (количество на один двигатель)
| Номер комплекта | Ремонтный размер кольца | Номинальный наружный диаметр кольца, мм | Диаметр калибра для наружных операций, D1 + (0,6 — 0,8) мм |
| 407-1000101 -Р | Нормальное | 75,875 | 75,875 |
| 407-1000101-РЗ | Увеличенное на 0,25 мм | 76,125 | 76,125 |
| 407-1000101-Р6 | Увеличенное на 0,5 мм | 76,375 | 76,375 |
| 407-1000101-Р8 | Увеличенное на 1,0 мм | 76,875 | 76,875 |
| 407-1000101-Р9 | Увеличенное на 1,5 мм | 77,375 | 77,375 |
В таблице даны номера комплектов ремонтных поршневых колец (для запасных частей) как нормального, так и ремонтных размеров. При этом кольца нормального размера и увеличенные на 0,25 мм предназначены для работы в цилиндрах, зеркала которых не требуют ремонта. Соответственно кольца, увеличенные на 0,5; 1,0; 1,5 мм, предназначены для цилиндров, отремонтированных расшлифовкой или расточкой. Эти кольца устанавливают на увеличенные поршни одинаковых с кольцами ремонтных размеров.
Таблица. Ремонтные размеры цилиндров
| Ремонтные размеры цилиндров, мм | Номера и размеры поршней | Технология ремонта цилиндpoв |
| 75,875-75,925 | 408-1004015 нормального размера | Не ремонтируется или только хонингование |
| 76,375—76,425 | 408-1004016-Р6 увеличенные на 0,5 мм | Расточка, шлифование и последующее хонингование |
| 76,875-76,1925 | 408-1004015-Р8-А увеличенные на 1,0 мм | То же |
| 77,375-77,425 | 408-1004015-P9-А увеличенные на 1,5 мм | » » |
Таблица. Основные параметры поршневых колец нормального и ремонтных размеров
| Параметры | Компрессионные кольца | Маслосъемные кольца | |
| верхнее и среднее | нижнее | ||
| Высота, мм | 2,173—2,185 | 2,165—2,185 | 3,97—3,99 |
| Радиальная толщина, мм | 3,2-3,4 | 3,2-3,4 | 3,2—3,34 |
| Зазор в замке кольца, установленного в калибр, имеющий внутренний диаметр D, мм | 0,41-0,76 | 0,41—0,76 | 0,41—0,76 |
| Разность диаметров в направлениях А А и В В при обжатии кольца лентой до получения зазора в замке 0,41—0,76 мм | 0,2—0,6 | 0,2—0,6 | 0,2-0,6 |
| Упpугость кольца, сжатого лентой до получения зазора в замке 0,41—0,76 мм, кг | 1,3-1,8 | 1,3—1,8 | 1,4-2,0 |
Геометрические параметры поршневых колец даны в таблицах выше. Во всех случаях замены поршневых колец необходимо:
- В две верхние канавки на днище поршня устанавливать компрессионные кольца, имеющие на внутренней цилиндрической поверхности проточку, обращенную в сторону днища поршня.
- В третью канавку на днище поршня устанавливать компрессионное кольцо с проточкой (на наружной цилиндрической поверхности), обращенной в сторону юбки поршня.
- Маслосъемное кольцо устанавливать в четвертую канавку на днище поршня.
- После замены колец необходимо соблюдать правила обкатки двигателя.
Подшипники скольжения
Большое число известных производителей двигателей занимаются разработкой и тестированием своих агрегатов в сотрудничестве с компанией MAHLE, и обращаются к нашему опыту по производству подшипников скольжения, накопленному на протяжении многих десятилетий. Эти подшипники используются, например, в осях коромысла, распредвалах, шатунах, коленвалах и балансировочных валах двигателей внутреннего сгорания. MAHLE постоянно занимается разработкой новых материалов и производственных технологий, выпуская вкладыши и регулировочные шайбы диаметром от 27 до 140 мм, а также подшипниковые втулки диаметром от 6 до 105 мм. На качество наших изделий могут положиться как автопроизводители, так и рынок послепродажного обслуживания.
Интенсивная научно-исследовательская работа, непрерывные новые разработки, а также огромное число различных типов поршней для двигателей любой конструкции — эти аргументы убедили всех известных производителей двигателей отдать свое предпочтение в пользу поршней с логотипом MAHLE. Для клиентов рынка послепродажного обслуживания мы поставляем поршни такого же качества, как и те, которыми комплектуются новые автомобили.
Проверка поршневых колец при ремонте двигателя после пробега автомобилем 60 000 — 80 000 км
Хотя срок службы поршневых колец составляет0 км пробега автомобиля, рекомендуется во всех случаях разборки двигателя при пробеге более 20 000 км заменять поршневые кольца. Это, с одной стороны, исключит необходимость повторной разборки двигателя после сравнительно небольшого пробега автомобиля, а с другой стороны, будет являться профилактикой для повышения общего срока службы двигателя.
Если зеркала цилиндров имеют незначительные износы и не требуют ремонта, то вместо прежних поршневых колец могут быть использованы ремонтные кольца нормального размера или увеличенные по диаметру на 0,25 мм. Выбор тех или иных колец определяется величиной зазора в замке, измеряемого у кольца, установленного в тот цилиндр, в котором оно будет работать. Поршневые кольца нормального размера допустимо использовать, если зазор в их замке не превышает 0,75 мм. В противном случае нужно воспользоваться кольцами, увеличенными на 0,25 мм, обеспечив зазоры в их замках не менее 0,4 мм. Для этого допускается припиловка стыков замка.
В случаях, когда зеркала цилиндров требуют ремонта, прежние поршневые кольца заменяют ремонтными кольцами, имеющими увеличенные внешние диаметры.
Таблица. Комплекты поршневых колец для ремонта (количество на один двигатель)
| Номер комплекта | Ремонтный размер кольца | Номинальный наружный диаметр кольца, мм | Диаметр калибра для наружных операций, D1 + (0,6 — 0,8) мм |
| 407-1000101 -Р | Нормальное | 75,875 | 75,875 |
| 407-1000101-РЗ | Увеличенное на 0,25 мм | 76,125 | 76,125 |
| 407-1000101-Р6 | Увеличенное на 0,5 мм | 76,375 | 76,375 |
| 407-1000101-Р8 | Увеличенное на 1,0 мм | 76,875 | 76,875 |
| 407-1000101-Р9 | Увеличенное на 1,5 мм | 77,375 | 77,375 |
В таблице даны номера комплектов ремонтных поршневых колец (для запасных частей) как нормального, так и ремонтных размеров. При этом кольца нормального размера и увеличенные на 0,25 мм предназначены для работы в цилиндрах, зеркала которых не требуют ремонта. Соответственно кольца, увеличенные на 0,5; 1,0; 1,5 мм, предназначены для цилиндров, отремонтированных расшлифовкой или расточкой. Эти кольца устанавливают на увеличенные поршни одинаковых с кольцами ремонтных размеров.
Таблица. Ремонтные размеры цилиндров
| Ремонтные размеры цилиндров, мм | Номера и размеры поршней | Технология ремонта цилиндpoв |
| 75,875-75,925 | 408-1004015 нормального размера | Не ремонтируется или только хонингование |
| 76,375—76,425 | 408-1004016-Р6 увеличенные на 0,5 мм | Расточка, шлифование и последующее хонингование |
| 76,875-76,1925 | 408-1004015-Р8-А увеличенные на 1,0 мм | То же |
| 77,375-77,425 | 408-1004015-P9-А увеличенные на 1,5 мм | » » |
Таблица. Основные параметры поршневых колец нормального и ремонтных размеров
| Параметры | Компрессионные кольца | Маслосъемные кольца | |
| верхнее и среднее | нижнее | ||
| Высота, мм | 2,173—2,185 | 2,165—2,185 | 3,97—3,99 |
| Радиальная толщина, мм | 3,2-3,4 | 3,2-3,4 | 3,2—3,34 |
| Зазор в замке кольца, установленного в калибр, имеющий внутренний диаметр D, мм | 0,41-0,76 | 0,41—0,76 | 0,41—0,76 |
| Разность диаметров в направлениях А А и В В при обжатии кольца лентой до получения зазора в замке 0,41—0,76 мм | 0,2—0,6 | 0,2—0,6 | 0,2-0,6 |
| Упpугость кольца, сжатого лентой до получения зазора в замке 0,41—0,76 мм, кг | 1,3-1,8 | 1,3—1,8 | 1,4-2,0 |
Геометрические параметры поршневых колец даны в таблицах выше. Во всех случаях замены поршневых колец необходимо:
- В две верхние канавки на днище поршня устанавливать компрессионные кольца, имеющие на внутренней цилиндрической поверхности проточку, обращенную в сторону днища поршня.
- В третью канавку на днище поршня устанавливать компрессионное кольцо с проточкой (на наружной цилиндрической поверхности), обращенной в сторону юбки поршня.
- Маслосъемное кольцо устанавливать в четвертую канавку на днище поршня.
- После замены колец необходимо соблюдать правила обкатки двигателя.

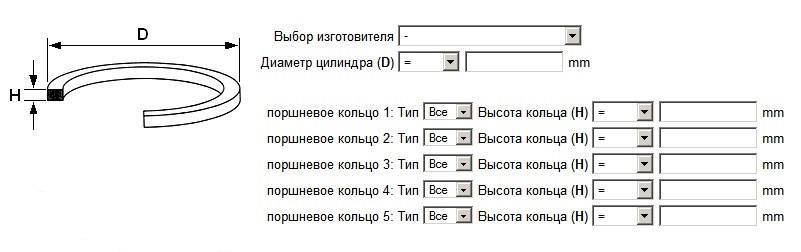

Как выбрать поршневые кольца: защита от подделки
В процессе подбора деталей необходимо в обязательном порядке придерживаться ряда правил и советов, которые помогут избежать приобретения поддельных запчастей. Начнем с того, что запчасти-заменители производства известных брендов не должны иметь слишком низкую стоимость по сравнению с оригинальными деталями.
Для изготовления качественной продукции производитель должен использовать качественные материалы и задействовать современные технологии производства. Перед поиском неоригинальных заменителей рекомендуется предварительно ознакомиться со стоимостью аналогичных оригинальных запчастей.
Поршневые кольца должны быть упакованы в фирменную упаковку. Сама коробка должна быть аккуратно склеена. Надписи на коробке должны иметь четкий и одинаковый шрифт, штампы, голограммы (при известном факте использования такой защиты на оригинальной упаковке). Фасуют детали в небольшие пакеты из полиэтилена, укладывая по три кольца.
На указанном пакете должны присутствовать следующие обозначения:
- номер комплекта;
- модель двигателя;
- размер поршневых колец;
Косвенным признаком также является общее количество пакетов с кольцами. Это количество должно соответствовать количеству цилиндров конкретного двигателя, для ремонта которого предназначен данный ремкомплект.
Еще перед покупкой рекомендуется подробно осмотреть расширительные пружины. Указанные пружины должны быть с переменным шагом витков, а также обладать отшлифованной поверхностью в области торцов и наружного диаметра. Отсутствие таких признаков может указывать как на низкое качество изготовления деталей, что сильно отразится на сроке службы, так и на подделку.
Не лишним будет провести проверку профиля и высоты выступов. Если выступы минимальны или полностью отсутствуют, тогда кольца могут являться не новыми, а бывшими в употреблении. Для надежности воспользуйтесь микрометром, чтобы определить номинальный и ремонтный размер колец.
Во время подбора компрессионных колец тактильно прощупайте фаску, которая находится на одной или обеих сторонах по наружному диаметру кольца. На изделиях низкого качества указанные фаски отсутствуют. На качественных кольцах также просматриваются торцы, которые по оттенку светлее и имеют слегка закругленную форму.
Хромированные поршневые кольца и кольца без такого покрытия по цвету идентичны, но вариант с нанесенным хромом отличается от аналога без хрома особыми выступами. На кольцах без покрытия такие выступы несимметричны. Наличие хрома также придает компрессионным кольцам характерный матовый оттенок, в то время как поршневые кольца без хрома имеют стальной отблеск.
Тонкости измерительного процесса
Чтобы точно определить размер кольца и убедиться в том, что оно подойдет для ремонта, необходимо произвести измерение РТИ. На данный момент есть три способа:
- Наименее точный, но наиболее доступный способ -при помощи штангенциркуля. Кольцо необходимо уложить на ровную поверхность, а лапки измерительного инструмента установить точно в противоположных частях изделия. Для точности рекомендуется несколько раз произвести замеры, меняя положение инструмента. Этим же инструментом замеряют размеры внутренних канавок поршня. Далее подбор подходящего образца осуществляется путем сравнения полученных результатов.
- Более точные результаты могут быть достигнуты при помощи специальной линейки, более известной под названием «токарская линейка». Ее сначала устанавливают вокруг кольца и затягивают до того момента, пока она не обхватит кольцо по внешнему диаметру и по сечению определяют внешний диаметр. После чего располагают внутри кольца для определения внешнего диаметра.
- Есть другой, более простой, эффективный и действенный способ, позволяющий определить соответствие параметров со 100% точностью. В европейских странах и Америке для выполнения данной задачи широко используется специальное устройство – конус для определения размеров резиновых колец (or cone). Работать с таким конусом легко, а главное – безошибочно. Подобрав приблизительно подходящий оп параметрам образец, необходимо установить его на конусе. Кольцо займет именно ту канавку, под которую оно рассчитано. А чуть ниже можно увидеть маркировку, которой соответствует наша деталь. Просто и удобно! Подобные конусы выпускаются для каждого стандарта и есть конусы, где расписаны несколько стандартов одновременно.
- Но таким путем можно лишь установить, подходит ли кольцо по внутреннему D кольца. А ведь еще следует подобрать РТИ с учетом его толщины, чтобы обеспечить плотное прилегание уплотнительного элемента в канавке на стержне штока. Здесь рекомендуется использовать специальный прибор – микрометр. Точность калибровки инструмента (цена деления) должна быть не более 0,01мм, а во время замера обеспечивается прижимное усилие в 1,0 Н.
Как устанавливать поршневые уплотнения?
Монтаж поршневых колец не рекомендуется осуществлять вручную, без каких-либо приспособлений. Колечки – детали ажурные, могут и погнуться, а деформированное кольцо, как известно, ставить нельзя. В общем-то по этой причине не рекомендуется проверять кольца на упругость при изгибе, особенно при отсутствии соответствующих навыков.
Если уж и решились опробовать колечки на изгиб, то помните следующее:
- Первое компрессионное кольцо должно возвращаться в исходное состояние даже после сильного изгиба в 4-5 см.
- Второе компрессионное колечко не такое упругое, как первое. Изгиб допускается до 1,5-2 см, далее оно гнется безвозвратно.
Правильная установка поршневых колец ведется с использованием щипцов. Первым ставится маслосъемный набор:
- Коробчатая конструкция: сперва ставится пружина, затем кольцо с тем прицелом, что замок колечка должен быть на противоположной стороне от замка пружины.
- Наборная конструкция: ставится в последовательности пружина-диск-диск. После установки и перед монтажом поршня в цилиндр проверяется совпадение цветных меток на пружинном расширителе и относительное расположение деталей в маслосъемном пакете: замки должны быть под 120 градусов друг к другу.
Что же до компрессионных колечек, то их установка ведется по принципу: второй ряд-первый ряд с ориентацией по метке «ВВЕРХ», «TOP» или цветным указателям. Верх кольца должен быть ориентирован в сторону камеры сгорания, противоположную от картера. Перед монтажом поршня в цилиндр необходимо сориентировать замки компрессионного первого и второго и маслосъемного колец под 120 градусов с тем условием, что не один из замков не должен быть напротив пальца поршня.
Поршневые кольца
Поршневые кольца — кольца незамкнутого типа, которые устанавливаются с минимальным зазором в специальных канавках, выполненных на внешней поверхности поршня. Поршневые кольца являются уплотнительным элементом ЦПГ, посредством которого удается добиться необходимой герметизации камеры сгорания в устройстве поршневых двигателей.
Поршневые кольца бывают двух типов:
- компрессионные поршневые кольца;
- маслосъемные поршневые кольца;
Современные бензиновые и дизельные двигатели обычно имеют 3 кольца:
- первое (верхнее) компрессионное кольцо;
- второе (нижнее) компрессионное кольцо;
- маслосъемное кольцо;
Высокофорсированные бензиновые агрегаты могут иметь только 1 компрессионное кольцо, в то время как на поршне дизельного мотора могут быть установлены 3 компрессионных кольца.
- Применение компрессионного поршневого кольца позволяет реализовать скользящее герметичное соединение и создать эффективное уплотнение лабиринтного типа между поршнем и стенками цилиндра. Благодаря использованию компрессионных поршневых колец удается избежать прорыва отработавших газов из камеры сгорания в избыточном количестве. Допустимым количеством прорывающихся газов на ДВС с исправной ЦПГ считается показатель до 1%.
- Поршневые кольца дополнительно отвечают за регулирование количества моторного масла, которое остается на стенках цилиндров для смазывания самих колец и поршней, и препятствуют попаданию смазки в камеру сгорания. Указанную функцию выполняет маслосъемное, а также частично второе компрессионное кольцо.
- Еще одной функцией поршневых колец является охлаждение поршней, которое обеспечивается благодаря отводу тепла от поршня путем передачи избытков нагрева на стенки цилиндров.
Кольца в цилиндрах двигателя работают в крайне тяжелых условиях, так как постоянно испытывают серьезные механические и тепловые нагрузки. По этой причине к материалу изготовления, конструкции поршневых колец и способу их крепления на поршне выдвигаются особые требования. Поршневые кольца изготавливаются из чугуна или упругой легированной стали. Для улучшенной износостойкости на поверхность компрессионного кольца в процессе производства наносят дополнительное покрытие. Материалом такого покрытия выступает хром или молибден.
Поршневые кольца имеют специальный замок. Замок поршневого кольца фактически представляет собой разрез. Благодаря такому замку упругое кольцо способно разжиматься и сжиматься подобно пружине.
Другими словами, поршневое кольцо представляет собой не окружность, а имеет дугообразную форму с зазором между концами в области разреза. После того, как поршневое кольцо устанавливается в цилиндр, происходит его сжатие. Зазор в области замка уменьшается до показателя 0.1- 0.5 мм, который определен конструкцией двигателя. При этом величина разреза не позволяет поршневому кольцу срываться с посадочного места на поршне.
Величина зазора поршневых колец для каждой модели двигателя является строго определенным параметром. Увеличение зазора поршневых колец приводит к разгерметизации и прорыву газов из камеры сгорания. Результатом становится потеря мощности двигателя. Уменьшение зазора поршневого кольца может привести к заклиниванию кольца в цилиндре двигателя после теплового расширения.
Заклинивание поршневых колец вызывает поломку самих колец, образование задиров на зеркале цилиндров и другие повреждения. Также некоторые производители предлагают специальные поршневые кольца без зазоров.
Маслосъемные кольца устанавливаются под компрессионными, отличаются более сложной конструкцией. Маслосъемное кольцо имеет форму короба с двумя гранями, а также внутренние щели. Грани выполняют функцию скребка, посредством которого лишнее масло удаляется со стенок цилиндра. Через щели маслосъемного кольца смазка отводится к поршневым дренажным отверстиям.
Среди наиболее распространенных неисправностей отмечается износ, разрушение и потеря подвижности поршневых колец. К ускоренному износу и разрушению часто приводит детонация и перегрев двигателя, потеря подвижности возникает в результате закоксовки поршневых колец. Подобная неисправность также называется залеганием поршневых колец, при этом первыми обычно залегают маслосъемные кольца.
Маркировка поршней ВАЗ
По статистике, маркировкой ремонтных поршней чаще всего интересуются владельцы или мастера по ремонту двигателей автомобилей ВАЗ. Далее приведем информацию по различным поршням.
ВАЗ 2110
Для примера возьмем двигатель автомобиля ВАЗ-2110. Чаще всего в данной модели используются поршни с маркировкой 1004015. Изделие производится непосредственно на ОАО «АвтоВАЗ». Краткая техническая информация:
- номинальный диаметр поршня — 82,0 мм;
- диаметр поршня после первого ремонта — 82,4 мм;
- диаметр поршня после второго ремонта — 82,8 мм;
- высота поршня — 65,9;
- компрессионная высота — 37,9 мм;
- рекомендованный зазор в цилиндре — 0,025…0,045 мм.
Непосредственно на корпусе поршня может быть нанесена дополнительная информация. Например:
- «21» и «10» в районе отверстия под палец — обозначение модели изделия (другие варианты — «213» обозначает двигатель ВАЗ 21213, а к примеру, «23» — ВАЗ 2123);
- «ВАЗ» на юбке с внутренней стороны — обозначение производителя;
- буквы и цифры на юбке с внутренней стороны — специфическое обозначение литейного оборудования (расшифровать его можно с помощью документации производителя, но в большинстве случаев эта информация бесполезна);
- «АЛ34» на юбке с внутренней стороны — обозначение литейного сплава.
Основные маркировочные символы, наносимые на днище поршня:
- Стрелка — это маркер ориентации, указывающий направление в сторону привода распределительного вала. На так называемых «классических» моделях ВАЗ иногда вместо стрелки можно встретить букву «П», что означает «перед». Аналогично, тот край, где изображена буква, нужно направлять в сторону движения машины.
- Один из следующих символов — A, B, C, D, E. Это маркеры класса диаметра, показывающие отклонение в значении по наружному диаметру. Далее приведена таблица с конкретными значениями.
- Маркеры группы массы поршня. «Г» — нормальная масса, «+» — увеличенная на 5 грамм масса, «-» — уменьшенная на 5 грамм масса.
- Одна из цифр — 1, 2, 3. Это маркер класса отверстия поршневого пальца, определяет отклонение по диаметру отверстия под поршневой палец. В дополнение к этому имеется цветовое обозначение данного параметра. Так, краска наносится на внутреннюю сторону днища. Синий цвет — 1 класс, зеленый цвет — 2 класс, красный цвет — 3 класс. Далее приведена дополнительная информация.
Для ремонтных поршней ВАЗ также существуют два отдельных обозначения:
- треугольник — первый ремонт (диаметр увеличен на 0,4 мм от номинального размера);
- квадрат — второй ремонт (диаметр увеличен на 0,8 мм от номинального размера).
Для машин других марок ремонтные поршни обычно увеличены на 0,2 мм, 0,4 мм и 0,6 мм, но без разбивки по классам.
Обратите внимание, что для различных марок машин (в том числе для разных двигателей) значение отличия ремонтных поршней нужно смотреть в справочной информации
ВАЗ 21083
Другим популярным «ВАЗовским» поршнем является 21083-1004015. Он также производится на ОАО АвтоВАЗ. Его технические размеры и параметры:
- номинальный диаметр — 82 мм;
- диаметр после первого ремонта — 82,4 мм;
- диаметр после второго ремонта — 82,8 мм;
- диаметр поршневого пальца — 22 мм.
Он имеет аналогичные обозначения, что и ВАЗ 2110-1004015. Остановимся немного подробнее на классе поршня по наружному диаметру и классе отверстия под поршневой палец. Соответствующая информация сведена в таблицы.
Наружный диаметр:
| Класс поршня по наружному диаметру | A | B | C | D | E |
|---|---|---|---|---|---|
| Диаметр поршня 82,0 (мм) | 81,965-81,975 | 81,975-81,985 | 81,985-81,995 | 81,995-82,005 | 82,005-82,015 |
| Диаметр поршня 82,4 (мм) | 82,365-82,375 | 82,375-82,385 | 82,385-82,395 | 82,395-82,405 | 82,405-82,415 |
| Диаметр поршня 82,8 (мм) | 82,765-82,775 | 82,775-82,785 | 82,785-82,795 | 82,795-82,805 | 82,805-82,815 |
Интересно, что модели поршней ВАЗ 11194 и ВАЗ 21126 выпускаются только в трех классах — A, B и C. При этом размер шага соответствует 0,01 мм.
Таблица соответствия моделей поршня и моделей двигателя (марки) автомобилей ВАЗ.
Отверстия под поршневой палец:
| Класс отверстия под поршневой палец | 1 | 2 | 3 |
|---|---|---|---|
| Диаметр отверстия под поршневой палец(мм) | 21,982-21,986 | 21,986-21,990 | 21,990-21,994 |
