Плуг для квадроцикла своими руками, Чертеж, Видео

Как отрегулировать плуг на мотоблоке?

Регулировка – чрезвычайно важный момент, от которого зависит работоспособность не только самодельного или заводского плуга, но и мотоблока.

Чтобы правильно настроить плуг на мотоблок, необходимо обратить внимание на три ключевых параметра:

Ход работ:

по краям выставить ширину, для чего край не должен сместиться выше или ниже зацепа для почвы;
устойчиво расположить мотоблок на подставках, чтобы выставить требуемую для вспашки глубину. Нужно помнить, что она варьирует по сезонам года (зимой до 0,25 м, а весной около 0,2 м);
отрегулировать крепление плуга к мотоблоку;
сделать болтовые крепления так, чтобы задняя часть плуга находилась в одной плоскости с почвой;
снять мотоблок с подставки.

https://youtube.com/watch?v=dRwPf1Q-RjM

Настройка считается завершенной, если руль располагается на уровне пояса работающего.

Описание работ по сборке

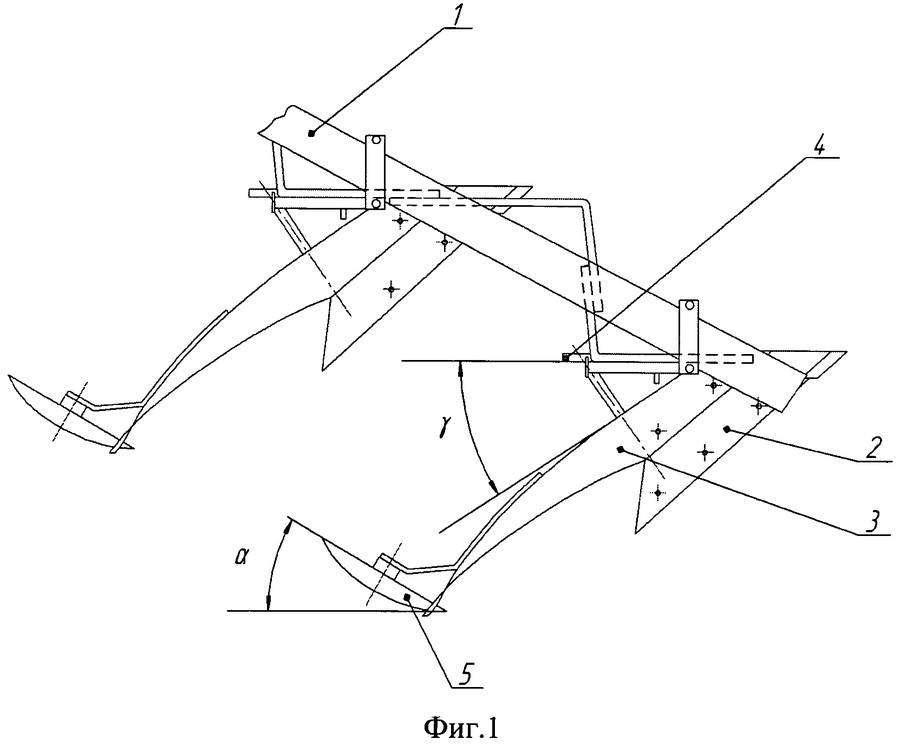

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

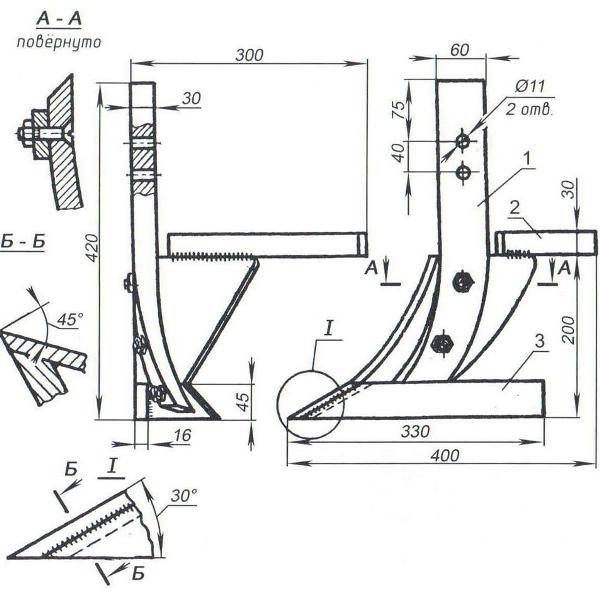

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

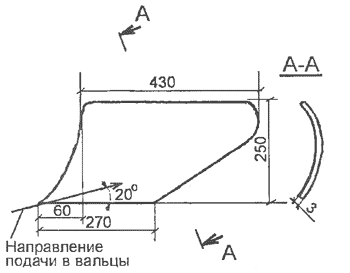

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Разновидности плугов

Мотоблоки комплектуются тремя видами запашников:

состоящих из одного или двух корпусов;
оборотными;
ротационными.

Однокорпусные модели имеют наипростейшую конструкцию, состоящее из одного ножа. Использовать такой распашник следует на легких почвах садовых участков. Если угодье, которое вы хотите обработать является целиной, то такой тип пахотника не справится с задачей. Вам понадобится металлоконструкция большей мощности.

Двухкорпусный рало состоит из двух рам с режущими элементами. Он способен вспахивать твердые виды почв и без труда обработает целину. Агрегат единовременно вспахивает и боронит почву. На выходе получается качественно обработанная пашня.
Поворотные или оборотные модели получили свое название из-за способности переворачивать землю. Режущий элемент сохи загнут сверху, что при работе позволяет перекапывать грунт. Таким приспособлением можно обрабатывать твердые пашни.
Ротационный тип отличается тем, что состоит из нескольких изогнутых ножей расположенных на оси. За счет работы техники тесаки вращаются по оси, тем самым рыхля почву. При работе техники человек не испытывает физической нагрузки, а земля обрабатывается вглубь примерно на 25 см.

Такую модель зачастую применяют дачники для обработки корнистых участков почвы. За счет смены направления агроном без труда сможет вспахать сложные по форме участки земли. Агрегат подходит для более мощных мотоблоков.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

Виды инструментов

По способу тяги различают:

тракторные, самые распространенные сегодня плуги;
конные;
канатные.

Важным элементом в конструкции плуга является тип корпуса. Он отличается для разных видов грунта:

Отвальный. В процессе работы целиком или частично проворачивает срезанный пласт. Перевернутый дерн гниет в глубине борозды, обогащает землю кислородом и питательными веществами. Имеет подвиды: винтовой — для цельных грунтов, культурный — для давно обрабатываемых участков, полувинтовой — средний вариант.
Безотвальный. Настроен работать без смещения грунта. Подходит для участков с высокой вероятностью ветровой эрозии. Сохраняет почвенную влагу.
Вырезной. Используется для земли с неглубоким плодородным пластом. Не переворачивает, а только рыхлит глубинный слой, а верхний отбрасывает на раннюю борозду.
Оборотный. Для гладкой вспашки без выраженных борозд.
С почвоуглубителем. Рыхлит подзолистый слой. Положительно воздействует на землю с неглубоким плодородным пластом.
Дисковый. Подходит для болотистых грунтов или участков с обилием корней.
С выдвижным долотом. Изобретение для каменистых участков. Перед лемехом плуга закреплено долото. Оно не дает камню повредить нож.

Внимание! Для целины или глубокой вспашки (например, для картофеля или свеклы) есть плуги иного типа — ротационные или комбинированные

Как правильно пахать землю трактором?

Перед пахотой на тракторах тщательно готовят поле, удаляя с него высохшую растительность и другие посторонние предметы

Важно правильно выбрать направление перемещения трактора. Так, для равнинной местности, направление вспашки должно ежегодно меняться. На угодьях со сложной геометрией пахать нужно вдоль самой длинной стороны

На холмистых и полях, подверженных водной или ветровой эрозии, обработку почвы ведут поперек склона или направления смыва (потока ветра). Самыми распространенными способами вспашки тракторами – петлевой и беспетлевой, изображенные на схемах

На угодьях со сложной геометрией пахать нужно вдоль самой длинной стороны. На холмистых и полях, подверженных водной или ветровой эрозии, обработку почвы ведут поперек склона или направления смыва (потока ветра). Самыми распространенными способами вспашки тракторами – петлевой и беспетлевой, изображенные на схемах.

Оптимальной скоростью движения трактора для пахоты считается 5-8 или 8-12 км/ч (для скоростных плугов).

Контроль качества пахоты оценивает агроном по таким показателям:

глубина обработки – отклонение от заданного параметра не должно превышать 5 %;
выравненность;
гребнистость;
степень заделки остатков растений и минеральных удобрений.

Мастерим отвал сами

Сделать отвал для уборки снега своими руками несложно, если у вас в хозяйстве есть сварочный аппарат, дрель, рулетка и болгарка.

Вот один несложный вариант такой конструкции для владельцев квадроциклов. Долго искать подходящий металл вам не придется, поскольку для этого вполне подойдет обычная 200-литровая стальная бочка. Аккуратно разрезав ее на 3 части, мы получим криволинейные сегменты для лопаты. Сварите по контуру два из них, и полученной 3-х миллиметровой толщины металла будет вполне достаточно для жесткости.

Нижнюю часть отвала нужно усилить ножом. Для этого потребуется стальная полоса толщиной 5 мм и длиной, равной ширине скребка. В ноже нужно заранее просверлить отверстия диаметром 5-6 мм и шагом 10-12 см для крепления предохранительной резиновой полосы.

Самые сложные и ответственные части всей конструкции – крепежная рама и подрамник, которые соединяют отвал с квадроциклом. Поэтому их лучше купить, чтобы не заниматься кропотливой съемкой установочных размеров под машиной. Самодельный снегоотвал приспособить к заводскому крепежу намного проще и работу эту можно сделать «по месту».

Для мотоблока конструкция крепежа намного проще и вполне может быть изготовлена в домашней мастерской. Для этого к отвалу, сваренному из двух половинок бочки нужно приварить квадратную трубу 40х40 мм для усиления. Затем к трубе приваривается полукруг из толстой стали с тремя отверстиями, которые необходимы для фиксирования угла поворота лопаты.

После этого из той же трубы сваривают Г-образный держатель, одна сторона которого вставляется в крепление на отвале, а другая с помощью болтов крепится к раме мотоблока. Для регулирования высоты подъема лопаты служат два болта А и Б. Они вкручиваются в отверстия, просверленные в отрезке квадратной трубы, приваренной к сцепному устройству и одеваемой на Г-образный держатель.

Виды плугов

При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

однокорпусные и двухкорпусные;
поворотные или оборотные;
роторные.

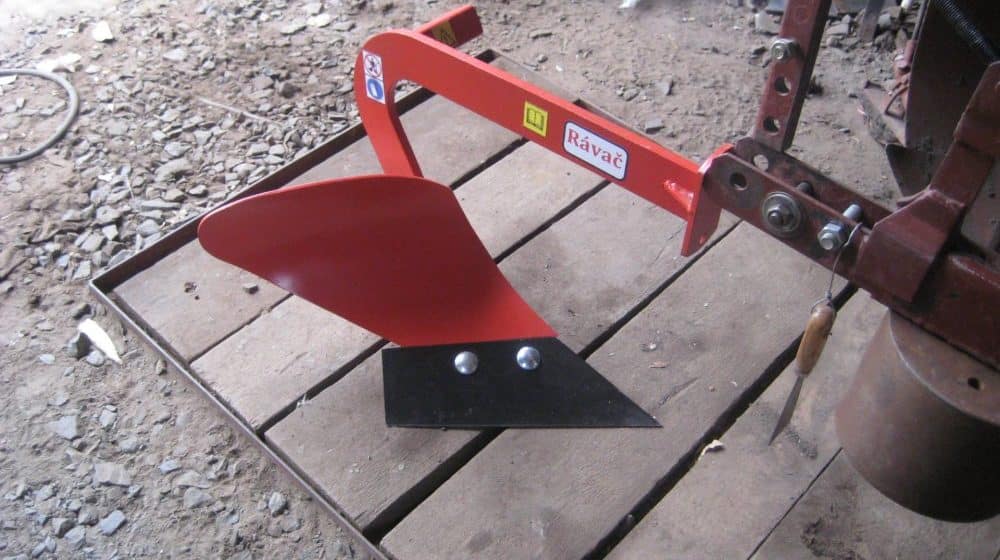

Однокорпусные модели

Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.

Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы.

Оборотные плуги

Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта. Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ. Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

Роторные плуги

Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями

Роторные плуги совместимы со средними и тяжелыми мотоблоками.

Отвальные и безотвальные

По наличию отвала плуги можно разделить еще на два вида:

отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный слой и разрыхлять его;
безотвальные: предназначаются для взрыхления почвы в регионах с засушливой и ветреной погодой.

Как сделать однокорпусной плуг

Такой плуг выглядит приблизительно вот таким образом. Не обязательно иметь колесо рядом.

Делается макет из твёрдого картона, полностью идентичный по размерам и формам плуга. Если макет удался, тогда он дублируется из стали. Сталь надо выбирать легированную, 3 мм толщиной.
Когда стальная форма вырезана, возникает проблема, как сделать лемех той своеобразной овально-винтовой формы. Штамповка формы в домашних условиях и даже в мастерской проблематична. Поэтому опять делаем форму из толстого картона, теперь только прямую. После этого разрезаем (болгаркой) стальную форму аккуратно на полосы стали. Нумеруем каждую полосу. Разрезаем картонную форму точно на такие же полосы. Нумеруем. Экспериментируем со сгибом и склеиванием (скотчем, изолентой) полос таким образом, чтобы изогнутые и склеенные полосы приняли, повторили форму первой картонной модели. Изучаем положение и изгиб каждой полосы.
Выполняем операцию по изгибу, скрутке — уже стальных полос. Поочерёдно, сваривая подкрученные полосы и сверяя с макетом. Используем тиски и подручные инструменты. Когда лемех готов в черновую, тщательно шлифуем места сварки.
Теперь о ноже лемеха, что внизу. Для него нужна закалённая легированная сталь. Желательно его делать съемным, чтобы можно было снимать и менять на готовый, заранее заточенный. Так удобней. Крепим нож на коротких прочных потайных болтах. Трёх потайных болтов под торцовый ключ со стороны лезвия достаточно.

Изготовление лемеха из трубы

Это был вариант самого изощрённого способа создания однокорпусного плуга. Есть способы попроще, но работающие.

Есть способ изготовления лемеха из трубы. На чертеже, что выше, он обозначен. Для изготовления простенького распашника годится. Только для эксклюзивного, мощного плуга вариант изготовления из трубы не пойдёт. Возможностей для придания нужной формы меньше. Гнутый кусок от трубы можно только греть и гнуть, пытаться достигнуть нужной формы. Цельный металл трудно поддаётся изгибу в домашних условиях, даже нагретый.

Можно по-своему выполнить это вручную. Две заготовки стали вырезаются по нужной форме. Их нужно изогнуть, сварить под скошенным углом. Нижнюю часть большей стороны угольника отрехтовать большим молотком, придать форму. Изготовить лезвие. Посадить на болты лезвие. Найти металлическую квадратную крепкую стойку. Устроить её с внутренней стороны угольника лемеха, просверлив всё и укрепив болтами.
К верхней части стойки перпендикулярно ей пристраиваем квадратную тягу, которая будет соединять распашник с мотоблоком. Чтобы плуг можно было регулировать по глубине вспашки (выше, ниже), по бокам тяги приварить две сильные пластины с двумя отверстиями для болтов. В стойке просверлить отверстия под болты. В ряд – выше, ниже по стойке. Крепим тягу через проушины пластин болтами с гайками на стойке. Изделие готово к работе.

Нюансы и стоимость

Последнее, что стоит добавить в вопросе о том, как сделать отвал для квадроцикла, это его применение. Конструкция, имеющая самодельную навесную лопату, может эффективно использоваться лишь для того, чтобы убирать рыхлый снег. Высота покрова не должна превышать полуметра. Применять квадроцикл с отвалом для снега, чтобы убирать слежавшиеся сугробы, не получится.

Также стоит обратить внимание на вопрос экономии. Хорошие модели отвалов для уборки снега заводского производства стоят в среднем 60000 тысяч рублей

Самостоятельно собирать устройство стоит лишь в том случае, если затраты будут меньше, чем указанная сумма.

Техника безопасности

В процессе эксплуатации самодельного плуга необходимо соблюдать соответствующие меры безопасности. Среди них можно выделить наиболее важные пункты.

в момент движения плуга по борозде недопустима его настройка по высоте, очистка колеса и лемеха от земли и другие манипуляции, связанные с участием человека;
все узлы соединений должны быть надежно закреплены – люфт недопустим;
необходимо осуществлять своевременную очистку механизмов и заточку режущих элементов;
все действия производить только с обездвиженным плугом при выключенном тракторе.

Для обеспечения безопасности труда важно производить работы, соответствующие техническим характеристикам конкретного аграрного механизма. Превышение нагрузок может привести к быстрому износу, повреждениям агрегата и нанесению вреда здоровью человека

О том, как сделать плуг на мини-трактор своими руками, смотрите в следующем видео.

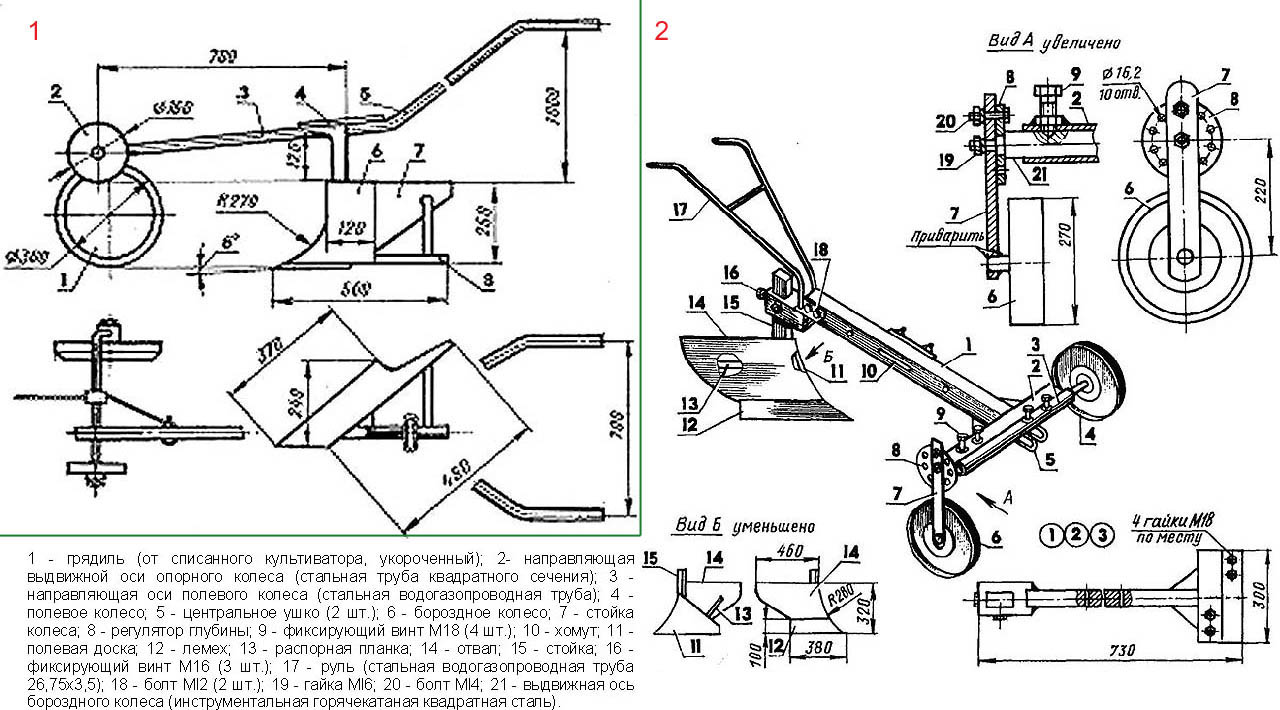

Чертежи и размеры

Как настоящий конструктор, перед началом работ по созданию плуга вы должны создать его чертёж, ведь это поможет заранее продумать устройство, а также даст возможность не допустить ошибки при сборке. Естественно, вы должны делать свой плуг простым, требующим минимальное количество деталей.

Советуем ориентироваться на подобные чертежи. Они достаточно просты и, при этом, в них детально расписаны габариты деталей и место установки. Это очень удобно!

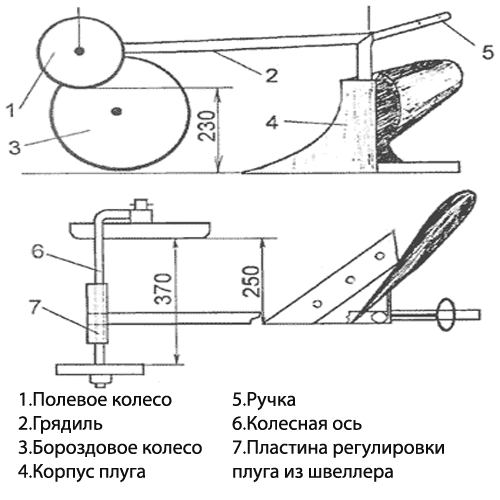

Любой самодельный плуг состоит из таких элементов:

Металлической трубы, которая будет несущей частью для функционального отдела устройства;
Колёса, чтобы можно было передвигаться по полю;
Рабочей режущей части, которая может быть как с лопастями, так и без. Обычно её приходится делать самостоятельно из металла, но можно использовать и режущие части из старых устройств;
Механизм крепления к мотоблоку.

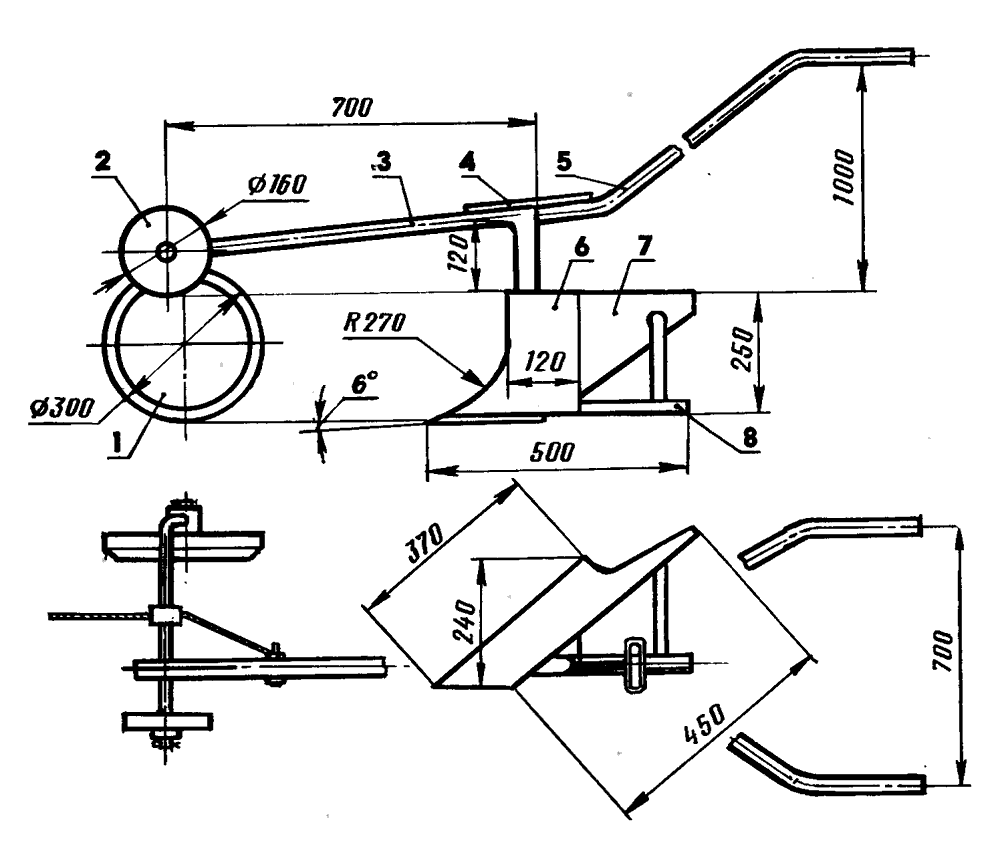

Самодельный плуг из металла для мотоблока по чертежу.

Советы и рекомендации

В зависимости от размера участка и типа почвы на нем необходимо подобрать мотоблок. Его конструкцией и техническими характеристиками определяется подходящая разновидность навесного инвентаря. Небольшой дачный участок с мягкой почвой лучше всего обрабатывать с помощью простой фрезы, установленной на плуге. Регулировка навесного оборудования приобретает особое значение при вспахивании твердого грунта с глинистыми и каменистыми включениями, а также крупного поля.

Рекомендуется в таких условиях оснащать плуг специальными насадками типа «гусиные лапки», выполненными из высокопрочной углеродистой стали. Главная конструктивная особенность таких приспособлений — треугольная форма режущей поверхности, которая обеспечивает крошение и перемалывание твердых отложений. Они с легкостью наматывают на свои лезвия и сорные растения. Качество обработки почвы плугом собственноручного изготовления не уступает фирменным моделям.

Уважаемые умельцы и конструкторы, поделитесь советами по изготовлению ваших агротехнических изобретений.

Российские отвалы

Самым востребованным российским производителем отвалов для мотовездеходов сегодня является компания Atvstar. Ее продукция не уступает по качеству американскому навесному оборудованию, но стоит при этом на порядок ниже.

При помощи быстросъемного крепления отвал фиксируется на квадроцикле за 5-7 минут. В продаже представлены как небольшие, так и габаритные, мощные лопаты. Толщина металла, в зависимости от модели, варьируется от 2 до 3 мм, а ширина ковша может быть 125-150 см.

Лопата регулируется и занимает одно из 7 возможных положений. В моделях есть защита от наезда на препятствия, которая складывает лопату, а затем при помощи пружин возвращает её в исходное положение. Качественный ударопрочный слой краски способствует длительной эксплуатации навесного оборудования отечественного производства.

Установка отвала

Кроме того, что отвал для снега на квадроцикл нужно собрать, его необходимо еще и грамотно смонтировать

Здесь важно отметить, что установка может быть двух типов — центральной или фронтальной. Фронтальная установка подразумевает сцепление с фронтальной рамой, она предназначается для тех машин, у которых довольно маленький дорожный просвет

Центральное соединение характеризуется тем, что сильно повышается жесткость рамы рычага, а также улучшается стабильность его хода во время снегоуборочных работ.

Тут также стоит отметить, что конструкция отвалов проектируется таким образом, чтобы не уменьшать проходимость и не снижать дорожный просвет агрегата

Это очень важно учитывать при сборке устройства самостоятельно. Важно и правильно рассчитать возможности квадроцикла в плане мощности и ширины лопаты, так как эти два параметра напрямую связаны

Ширина снегоуборочного элемента чаще всего находится в районе от 125 до 150 см. Чем мощнее двигатель машины, тем больше может быть ширина, и наоборот.

Отвал для квадроцикла

Квадроциклы обладают двумя очень важными параметрами — это высокая тягловая сила, а также хорошая маневренность. Есть и мощные грунтозацепы. Эти три свойства вместе делают из устройства практически идеального борца со снегом.

Итак, вне зависимости от того, изготавливается конструкция самостоятельно или покупается уже готовая, важно определиться с 4 пунктами

Модель установочного комплекта. Если выбирается покупной вариант, то необходимо основываться на модели имеющегося квадроцикла, так как это устройство для инсталляции отвала будет крепиться к раме машины. Если собирается вручную, то обязательно нужно составить верный чертеж отвала для квадроцикла своими руками под имеющуюся модель. Отталкивайтесь и от характеристик агрегата.
Далее, осуществляется выбор уже готового подрамника или материала для него.
Подбор отвала (лопаты) для уборки снега.
Выбор механизма подъема для отвала.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

ручка из трубы — 2 шт;
фиксация стойки винтом М 10 ;
рама;
крепежная вилка шарнира к раме;
плуг;
колесо;
дышло;
капроновая втулка для подшипника;
шарнирная ось из болта М 10 ;
перемычка между рукоятками;
ось;
контргайка;
дистанционная шайба;
тройник;
ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Общие характеристики

Плуг по своему предназначению бывает нескольких видов:

ручной – для пахоты мягкой земли малой площади;
конный – применяется в ситуациях, когда нужно обработать землю, доступ к которой ограничен для спецтехники;
с канатной тягой – помогает обрабатывать почву в труднодоступных местах, например, в горах или на болоте;
навесной – работает в связке со специальной техникой, позволяет снизить радиус разворота во время последовательного вспахивания;
прицепной – плуг общего назначения.

Упомянутые виды плугов, в свою очередь, подразделяются на следующие подвиды:

однокорпусный;
двухкорпусный и более;
дисковые – оборотные;
роторные.

Общепринятая конфигурация инструмента для вспахивания, который можно сконструировать своими руками, отражена на рисунке 1.

Основные части конструкции корпуса имеют следующие детали:

долото – накладка на режущую часть;
лемех – съемный «нож»;
крыло, грудь и перо отвала;
углосним – срезает углы с пластов почвы;
стойка – крепежный элемент.

Современные технологии позволяют изготовить плуг своими руками. Можно сконструировать его по своим чертежам или модифицировать готовый под свои нужды. Орудие труда, изготовленное самостоятельно, обладает рядом преимуществ и характерными конструктивными особенностями.
