Что такое вылет диска автомобиля

В чём измеряют вылет диска ET?

Параметр
измеряется только в миллиметрах. Понадобятся линейка и деревянная (или металлическая)
рейка, длина которой совпадает с радиусом колеса.

  1. Прежде всего нужно снять с машины колесо, поставить автомобиль на
    ручник. Если на колесах литые диски, процедура значительно упростится, так как
    все гайки на них открыты. В противном случае придется снимать колпак.
  2. Теперь можно снять с колеса диск. Делать это нужно резким
    движением.
  3. Колесо следует положить на землю противоположной от ступицы
    стороной. Деревянную рейку кладем поверх обода диска.
  4. Затем при помощи линейки измеряем расстояние от контактирующей со
    ступицей поверхности до нижней части рейки — это будет расстояние А.
  5. Далее колесо поворачиваем к земле другой стороной, рейку также
    кладем на обод.
  6. Измеряем расстояние от низа рейки до плоскости, за которой ступица
    — это расстояние Б.

Как определить вылет колесного диска?

Полученное
по формуле значение может быть как плюсовым, так и минусовым (или нулевым). Параметр
определяет расстояние между осями задних и передних колес, формируя промежуток
меж колесами, установленными на одной оси. Параметры резины, обода и шины на ET
совершенно не влияют.

Нагрузку,
которой подвергается подвеска машины, можно рассчитать из плеча прилагаемой
нагрузки — расстояния от середины обода до ступицы. Для каждой конкретной
модели машины может быть только один ЕТ – значение этого
параметра не должно зависеть от размеров обода и установленной на него резины.

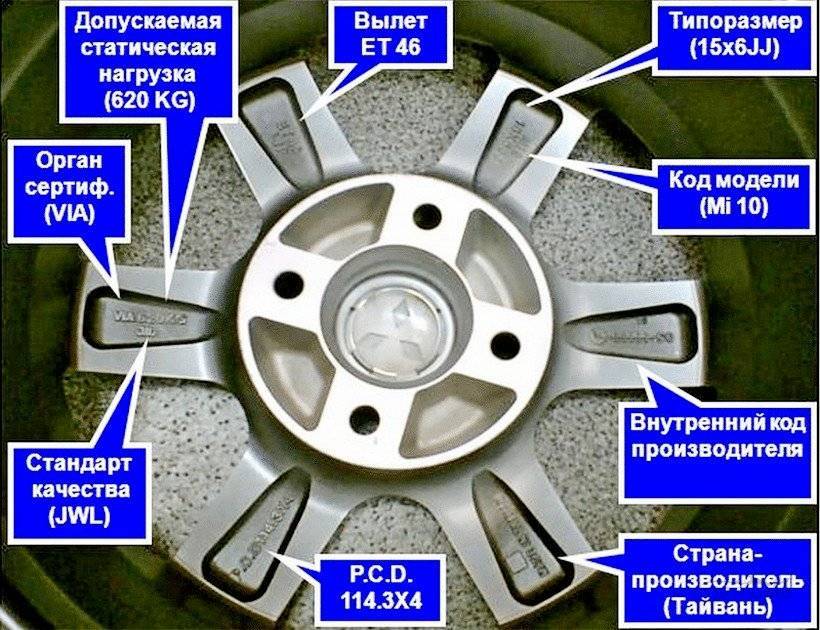

Значение вылета прописывают на колесе. Маркер может быть таким: ЕТ35. Цифра 35
означает расстояние в миллиметрах. В этом случае расстояние имеет положительное
значение. Расстояние будет отрицательным, если нанесен маркер ЕТ-35, или
нулевым — ЕТ0.

Маркировка

В качестве примера рассмотрим маркировку колесного обода 9J x20H PCD 5×130 ET60 DIA 71.60:

Цифра 9 указывает на ширину, измеряемую в дюймах. Чтобы перевести дюймы в сантимы, общий показатель умножается на 25,4.
Буква J указывает на элементы конструкции: форму дисковых закраин

Этот параметр не играет важной роли при выборе.
Буква X обозначает нераздельность диска.
Цифра 20 обозначает диаметр посадки колесного изделия. Этот показатель соответствует посадки автомобильной шины.
Буква H обозначает наличие одного хампа или выступа на ободе.
Аббревиатура PCD 5×130, где цифра 5 указывает на количество сверлений для крепежа гаек или болтов и число 130 обозначает их диаметр PCD в миллиметрах.
Маркировка ET60 указывает на дисковый вылет

В этой ситуации показатель составляет 60 мм.
Значение DIA 71.60 обозначает диаметр центрового сверления. Обычно, DIA соответствует посадки ступицы и обозначается в миллиметрах. Если показатель DIA больше диаметра ступицы, тогда для установки диска используется центровочное кольцо для посадки.

К маркировке также прилагается информация:

ISO, SAE, TUV – эти аббревиатуры указывают на организации, выполнявшие проверку колесного изделия, аналогично российскому ГОСТ. Также обозначаются стандарты, которые соответствует маркировке колеса.

Maxload указывает допустимую нагрузку на автомобильное колесо. Этот показатель обозначается в килограммах и фунтах.

Как определить вылет диска?

Вылет диска — это расстояние от центральной оси диска до плоскости крепления к ступице. Определить его элементарно, ведь имеется простейшая формула, которая выглядит следующим образом:

ET=X-Y/2 (исчисляется в миллиметрах)

Здесь:

  • ET – искомая величина (вылет).
  • Y – ширина самого автодиска (общая).
  • X – дистанция между плоскостью приложения диска к ступице и его внутренней плоскостью.

Очевидно, что полученное число может быть как с «+» (наиболее вероятный вариант), так и с «-«, или же вообще выйти в ноль. Важным моментом является тот факт, что вылет непосредственно определяет ширину колёсной базы, поскольку формирует интервал между центрами колёс, расположенными на одной оси. Анализ формулы свидетельствует также, что на него не оказывают влияния ни дисковый диаметр, ни ширина, ни размеры покрышки.

Нагрузки на подвеску машины рассчитываются исходя исключительно из плеча приложения силы, которое является расстоянием от ступицы до центра колеса. Это говорит о том, что необходимый для конкретной модели авто вылет автодиска может быть лишь один. Независимо от типоразмера резины и размерности самих дисков. Значение вылета указывается на поверхности каждого диска. Это маркер ETxx, где xx – расстояние в миллиметрах. Оно, как уже упоминалось, может быть нулевым (ET0), положительным (ET35) или отрицательным (ET-35)

Немного физики

Для каждой определенной модели авто заводами-изготовителями устанавливается четкая величина вылета, отклонения от которой категорически недопустимы. И дело здесь не только в возможном соприкосновении шин с элементами кузова или подвески. Нарушение предусмотренных норм, даже незначительное, неизбежно повлечет за собой в лучшем случае сокращение срока службы всей ходовой части, ускоренный и неравномерный износ шин, в худшем – быстрое разрушение подвески.

Подвеска конкретного автомобиля – это четко рассчитанная конструкторами система распределения рабочей нагрузки, и любые «корректировки» здесь будут только деструктивными. Увеличение вылета глубже «усаживает» диск на ступицу, уменьшая колесную базу, и наоборот, уменьшение вылета «выносит» колесо дальше от ступицы наружу.

Полная масса автомобиля равномерно распределена на четыре его колеса. Кроме этого, на каждое отдельно взятое колесо в месте его соединения с дорогой (пятно контакта) действует обратная сила, направленная от поверхности дороги. Нагрузка от колеса через его вертикальную ось передается на ступичный подшипник, далее на стойку амортизатора и на рычаг, а после – на наконечники рулевых тяг. Малейшее смещение колесных осей в ту или иную сторону влечет за собой увеличение нагрузки на подшипник и смещение рулевой оси, что не лучшим образом повлияет на управляемость авто.

Рассмотрим, как увеличивается нагрузка на ступичный подшипник при уменьшении величины вылета диска на 50 мм. Для этого рассчитаем момент нагрузки по формуле M = F*L, где:

M – момент нагрузки на подшипник;

F – рабочая нагрузка на одно колесо (допустим 250 кг);

L – длина плеча (изменение величины вылета).

Итак, M = 250*0,05 = 12,5 кг*м.

Стоит ли внешняя красота такого риска, решать вам.

Как сделать правильный выбор дисков

Теперь понятно, что изменение вылета диска ET даже на 5 мм ведет к нежелательным последствиям. Поэтому подбор колесных дисков следует вести с учетом рекомендаций производителя транспортного средства — в том числе и величины вылета.

Откуда разные детали для одинаковых автомобилей

Довольно часто бывают ситуации, когда к двум автомобилям, которые отличаются только типом двигателя, приобретаются разные запасные части подвески. Чем это можно объяснить?

Все дело в том, что конструкторами, в ходе проектирования автомобилей, просчитывается большое количество параметров. Исходя из конструкции транспортного средства, составляются те или иные требования для отдельно взятых узлов.

А так как разные двигатели различаются по весу, то и нагрузка, в данном случае на подвеску тоже будет различаться.

Раньше производители закладывали в узлы и агрегаты большой запас прочности

К большому сожалению, в современном автомобилестроении большое внимание уделяется снижению стоимости производства

По этой причине запас прочности становится меньше. Теперь почти не найти универсальной запчасти и в продажу поступают разные узлы и элементы одной и той же марки автомобиля, но с разными параметрами.

То же самое можно сказать и про вылет дисков. Если раньше этот параметр можно было не учитывать, то в настоящее время это не допустимо.

Непростой выбор

Современная автомобильная промышленность производит большое количество автомобилей. По этой причине изобилия моделей становится очень трудно подобрать колесные диски нужного типа и в соответствии с рекомендациями изготовителя автомобиля. Зачастую владельцам приходится выбирать между красотой, качеством и безопасностью.

Большинство продавцов могут уверить, что небольшое отклонение +/- 5 мм не окажет сильного влияния на эксплуатацию автомобиля. Иногда на деле это так и оказываться, но есть ряд моделей, для которых и это отступление критично. Поэтому соблюдение рекомендации производителей позволит избежать проблем с подвеской.

Проставки как альтернативное решение

Но не все так плохо как может показаться, так как есть решение – это колесные проставки. Производятся они в виде плоских металлических блинов, а устанавливаются между ступицей и диском. То есть теперь можно не беспокоиться, если был приобретен комплект колес с необходимыми параметрами, но с вылетом отличным от стандартного значения. Положение исправят проставки необходимой толщины.

Видео — как измерить вылет диска:

Помимо этого проставки могут быть полезны при несовпадении количества или положения отверстий под крепежные болты. Некоторые автолюбители используют их чтобы расширить колесную базу.

Проставки могут быть разного типа:

  • тонкими;
  • средними;
  • толстыми;
  • сверхтолстыми.

Тонкие элементы (3-10 мм) подходят, когда колесо слегка задевает узлы подвески. Средние имеют толщину 12-20 мм и могут быть с дополнительным центровочным отверстием. Толстые проставки отличаются толщиной 20-30 мм и помогают компенсировать отрицательный вылет. Сверхтолстые детали в толщину 30-40 мм. Они актуальны для проведения тюнинга внедорожника.

Исходя из этого можно выделить главные задачи, которые решаются с использованием колесных проставок:

  • исправление вылета до рекомендуемого значения;
  • оптимальное решение в случае несовпадения отверстий под болты;
  • для расширения или сужения колесной базы, путем изменения значения вылета в ту либо иную сторону.

При необходимости использовать проставки, следует выбирать изделия только высокого качества. В противном случае отдельные узлы либо вся подвеска преждевременно выйдут из строя. Это в лучшем случае, а в худшем не исключен риск аварийной ситуации, что может привести к разным последствиям.

Как определить вылет диска

Расчет вылета ET производится по формуле «x-y/2», в которой параметр «x» обозначает расстояние между привалочной плоскостью и внутренней поверхностью диска, а параметр «y» – ширину искомого диска. Измеряется вылет в миллиметрах.

Однако вам необязательно измерять колеса своего автомобиля, чтобы определить вылет, — производители используют для этого стандартизированную маркировку, которая указывается непосредственно на диске, а также в документации к нему. Она выглядит в виде ETXX, где XX – это числовое значение вылета.

Как уже отмечено выше, параметр ET может иметь самые разные значения, как положительные, так и отрицательные. В частности, маркировка ET30 указывает на то, что вылет такого диска составляет 30 мм. Для моделей с нулевым вылетом используется маркировка ET0. Если же вылет отрицательный, то перед числовым обозначением ставится знак «-». Например, маркировка ET-15 показывает, что вылет такого диска составляет -15 мм.

Таким образом, мы показали, что соблюдение предписанного производителем значения вылета диска ET является залогом долговечности и стабильности работы подвески вашего автомобиля, уверенной управляемости и безопасности движения. Малейшее отклонение от рекомендованных величин приведет к ухудшению контроля над автомобилем и повышенным нагрузкам на ходовую часть. В результате минимальным последствием такой эксплуатации автомобиля станет необходимость преждевременного ремонта подвески.

На какие параметры влияет геометрия обода

Основными геометрическими показателями дисков являются их посадочная длина и диаметр. На основании этих параметров специалисты определяют, какие размеры и варианты шин использовать для конкретной модели дисков. Как правило, ведущие производители автомобильной резины допускают небольшие изменения ширины колеса, обычно от 0,5 до 1 дюйма. Таким образом, установка диска пошире, это возможно только в сочетании с дисками с увеличенным диаметром по сравнению с предыдущими.

Например, если у автомобиля были шины версии 175/70 R13, то увеличенная была бы 175/65 / R14. Это следует учитывать, чтобы увеличить наружный диаметр автомобильного колеса, в противном случае он потрет колесную арку. В данном случае увеличение составило +0,8 миллиметра. Следует также понимать, что производители автомобилей настраивают определенный размер колес и показания спидометра, поэтому после установки более «мощных» колес его показания будут иметь определенную ошибку.

Что касается разности диаметров в местах, где расположены специальные отверстия для крепежных болтов, допустимая погрешность их изменения должна составлять не более 0,1 миллиметра. Если эта ошибка превышает эту цифру, говорят о необходимости центрировать колесо с попеременным затягиванием крепежных болтов (иногда в комплекте со специальными центрирующими кольцами или проставки для увеличения вылета диска).

В противном случае привод просто не войдет в ступицу колеса. Если диаметр меньше допустимых пределов, то владелец имеет возможность провести сверление на токарном оборудовании.

Колёса с нулевым вылетом

Таким образом, для измерения вылета, вне зависимости от того, есть ли возможность прочитать маркировку на диске или нет, автолюбитель может использовать самые простые приёмы и получить достаточно точный результат.

Конкретный пример: первый замер показал значение А = 143 мм, В = 43 мм. Суммарное значение ЕТ = (А + В) / 2 – В = (143 + 43) / 2 – 43 = 186 / 2 – 43 = 93 – 43 = 50 мм. Соответственно, отталкиваясь именно от этого показателя, владелец транспортного средства и должен выбирать интересующие его диски в магазине.

Конечно, в подобных таблицах показатель ЕТ будет присутствовать в обязательном порядке, и выходить за предлагаемые диапазоны размерностей, как правило, инженеры не рекомендуют и совершенно точно снимают с себя всякие гарантийные обязательства в случае поломки подвески или иных деталей.

Источник kolesa.guru

В этом посте я напишу как измеряется вылет колёсных дисков

. На изучение этого вопроса меня сподвигнуло приобретение моим мч стопицотого комплекта дисков, в которых параметр ЕТ был неизвестен.

Итак, имеем: ретро Rays Volk Racing Mesh B

– пара 7J, пара 7,5J. Диски 1981 года!) Вспоминая школьный курс математики, получаем, что им

Для измерения вылета понадобится ровная рейка и измерительная рулетка.

Переворачиваем диск лицевой стороной вниз и прикладываем реечку на обод диска. Измеряем рулеточкой расстояние от привалочной поверхности диска к ступице до нижнего края планки. Получаем тыловой отступ А в мм. У нас он равен 118мм.

Далее переворачиваем диск, таким образом кладём его тыльной стороной вниз и прикладываем рейку к ободу. Измеряем расстояние от привалочной поверхности диска к ступице (как в прошлом пункте) до нижнего края планки. Получаем фронтальный отступ В в мм. В моём случае 100мм.

Вылет колеса (ET) получаем путем расчета по формуле: ET = (A+B)/2 – B

= (118+100)/2 – 100 = 9

Вот и всё — вылет 9мм.

Комментарии 87

За старание и математику 5+! Молодцом!

девушка, ты гений)) все думал, как замерить, начал читать, дочитал до доски и меня осенило, как я раньше не додумался))))) Спасбо!

а если диски минусовые?

достойно! Спасибо помогло:)

Не каждый парень за рулем знает это, а девчонка то умница! ))

погуглил направил сюда ))), все вроде бы понятно. Значит измеряем так размер А, это задняя часть, Б передняя. Если получается -, значит вылет отрицательный, так? Что такое ХАМП? ))

дама перемудрила) делать, если не ошибаюсь, проще так: допустим ширина диска 8.5 дюйма. 1 дюйм = 25.4мм, следовательно ширина диска 8.5*25.4=215,9мм. чтоб узнать где центр — просто делим пополам: получаем 108мм. ну и как девушка подсказала — переворачиваем диск лицевой стороной вниз, прикладываем рейку на обод диска. Измеряем рулеткой расстояние от привалочной поверхности диска к ступице до нижнего края планки. На моих летних это расстояние равно 154мм. А далее мы находим модуль разницы последних двух величин: |108-154|=46мм. — вот вылет моих летних катков)

дама перемудрила) делать, если не ошибаюсь, проще так: допустим ширина диска 8.5 дюйма. 1 дюйм = 25.4мм, следовательно ширина диска 8.5*25.4=215,9мм. чтоб узнать где центр — просто делим пополам: получаем 108мм. ну и как девушка подсказала — переворачиваем диск лицевой стороной вниз, прикладываем рейку на обод диска. Измеряем рулеткой расстояние от привалочной поверхности диска к ступице до нижнего края планки. На моих летних это расстояние равно 154мм. А далее мы находим модуль разницы последних двух величин: |108-154|=46мм. — вот вылет моих летних катков)

Одна проблема: ширина диска это НЕ расстояние между закраинами и измерить её на диске, например, с покрышкой, уже не получится. Как предлагаете измерить расстояние от плоскости контакта до границы ширины диска? Измерительный уголок состряпаем? Ну, там же нет вертикали, к которой можно приложить рулетку. Так что девушка молодец, умно и в 2 действия, без выпендрежа.

Источник www.drive2.ru

Современные колесные диски – это не только одна из составляющих ходовой части автомобиля, но и важный элемент его экстерьера. Однако перед тем как украсить свою машину новыми дисками, следует знать, как это может повлиять на конструкцию подвески, и как могут измениться ходовые качества авто.

Как обозначается ширина колесного диска

Ширина диска указывается в строчке параметров обода. Для примера, разберём маркировку диска от ВАЗ-2110, которая обозначается так: 5Jx14/ЕT35/4×98/DIA 58.6. Первая цифра 5, это и есть размер ширины обода. Расстояние измеряется в дюймах. Чтобы перевести его в сантиметры, необходимо умножить значение на 2,54 см. В нашем случае: 5 х 2,54 = 12,7 см. Это расстояние между внутренними закраинами.

Наиболее распространённые колёсные диски выпускаются с шириной от 5 до 10 дюймов. А самый часто встречаемый тип закраины — «J» или «JJ» (внедорожники). Маркировка наносится на сам обод: у стальных «штамповок» с наружи, а у легкосплавных дисков — внутри полостей спиц. Чтобы не чистить грязное колесо, параметры можно отыскать в инструкции по эксплуатации автомобиля. Также, автопроизводитель наносит на кузов машины информационные таблички с размерами, которые чаще всего можно встретить в таких местах, как:

  • перчаточный ящик (бардачок);
  • обратная сторона лючка топливного бака;
  • стойка водительского дверного проёма.

Если установить диски шире, то придётся приобретать более широкую резину. Умеренная погрешность размера, всего на 1-1,5 дюйма больше, придаст автомобилю лучшую курсовую устойчивость. Если ставить обода гораздо шире, то покрышки начнут задевать за колёсную нишу и арку крыла.

Более узкая ширина обода, нежели рекомендует изготовитель, уменьшает курсовую устойчивость ТС. Автомобиль начнёт «плавать» по дороге, так как резина будет слишком большая для диска. Если подбирать шины к дискам в соответствии с правилами, то рекомендуется ставить на зиму колёса немного поуже, а летом — пошире.

Вылет диска 40 и 45: в чем разница

Вылет диска, или как его принято обозначать ЕТ — это один из самых его важных параметров, показывающий расстояние между областью прилегания колесного диска к ступице и его вертикальной плоскостью, отвечающей за симметрию.

Благодаря этому параметру автолюбитель сразу может понять: станет ли колесо на его железного коня, или нет. А вот рассмотреть на примере вылет диска 40 и 45 (в чем разница, возможные отклонения, и т. д.), мы попробуем в статье ниже.

Как рассчитать показатель по формуле?

Как уже было сказано ранее, по показателю ЕТ можно определить: станут ли выбранные «тапки» на авто, или нет. А производится данная процедура по следующей формуле: ЕТ=А-В2, где:

  • А – расстояние от внутренней поверхности колесного обода до области его прилегания к ступице (указывается в мм);
  • В – ширина обода.

Полученный результат может иметь три параметра: хороший, нулевой и плохой. При первом результате, между областью прикосновения колеса к ступицам и самими ступицами будет небольшой просвет, а значит такое колесо идеально подойдет на данное транспортное средство.

Если же расчет по формуле показал нулевой результат, то, в принципе, такие «тапки» также можно будет установить на автомобиль.

Но, в таком случае вышеупомянутого просвета между ним и ступицами наблюдаться не будет, что существенно увеличит нагрузку от получаемых ударов (при попадании колеса в яму, или наезде на неровность).

А вот при отрицательном выступе колесо даже не получиться установить на машину, так как ступицы попросту не дадут ему стать под колесную арку.

Допустимые отклонения

Что такое выступ и как он вычисляется, мы уже рассмотрели. И прежде, чем перейти к вопросу о том, какая разница ребра ET 40 и ЕТ 45, давайте заранее рассмотрим допустимые отклонения данного показателя в таблице ниже:

Исходя из таблицы можно понять, что от размера вылета колесных дисков будет зависеть и ответ на вопрос: станет ли измеряемое колесо на машину? Ну а если проигнорировать этот параметр, то вероятность отдать деньги на ветер у вас будет очень большой.

Узнав: какой бывает допустимый вылет диска и как его рассчитать по формуле, можно смело переходить к следующему, самому важному вопросу, которым интересуются многие автолюбители: в чем разница выступов ЕТ 40 и ЕТ 45? А ответ будет следующий: во-первых, при установке на автомобиль колесного обода с меньшим ребром, нагрузка на его ступичные подшипники несколько вырастет. А это, в свою очередь, понизит износостойкость деталей, не дав им отслужить свой положенный срок

Однако, если сравнивать выступ именно 40 и 45 мм, то подобного негативного явления практически не будет заметно. А вот при сравнении ободов ЕТ 20 и ЕТ 50, пониженная износостойкость даст о себе знать уже через 2-3 месяца. Ну а в дополнение к этому явлению увеличится и жесткость подвески, из-за отсутствия люфта между колесом и ступицами.

Во-вторых, транспортное средство будет иметь визуальные отличия. А именно: при установке обода ЕТ 40, колеса практически не будут выглядывать из под арок машины, в то время как ЕТ 45 заставит их высунуться наружу аж на 5 мм, что визуально будет очень заметно.

Но, единогласно утверждать, что такое изменение будет негативным, увы, не получится. Ведь некоторые автолюбители специально берут себе колеса с большим выступом (в разрешенных пределах), дабы колесная база авто казалась шире. В остальном же, разницы между вылетом диска 40 и 45 не будет.

А это значит, что вы можете смело устанавливать оба варианта на свою машину, не боясь каких-либо последствий.

Мнение экспертов

Несмотря на то, что отклонение выступа на 5 мм не считается значительным, производители автомобилей настойчиво не рекомендуют автолюбителям устанавливать подобные «тапки» на своего железного коня.

А аргументируют они это тем, что при измененном вылете обода (отличающемся от рекомендуемого заводом изготовителем), технические и динамические качества транспортного средства существенно меняются.

Ну а в добавок к этому негативному явлению присоединяется и уменьшенный срок службы детали, не соответствующий гарантии.

А вот у продавцов по этому поводу полностью противоположное мнение. И объясняют они его тем, что подобрать конкретный диск с вылетом очень трудно.

А вот при допустимых отклонениях, ассортимент обуви для авто существенно вырастает, что на руку как самим покупателям, так и продавцам.

Ну а решать: какой выступ подойдет для вашего железного коня, вы уже можете сами, исходя из предоставленной выше информации.

Влияние ширины диска и его вылета ЕТ на ходовые характеристики

Каждому владельцу автомобиля, который задумался об установке диска с нестандартным вылетом, стоит задуматься о последствиях, и в частности, что может произойти после их установки, а также на что конкретно вылет диска влияет:

  • Смещение рулевой оси;
  • Резкий износ подшипников, раньше положенного срока;
  • Кардинальное изменение прежней заводской управляемости;
  • Изменение срока службы шин и всех частей и комплектующих подвески.

Все эти причины непросто слова, они основываются на законах физики. Ведь известно что масса любого четырёхколёсного механизма в целом распределена на все её колеса. Точка приложения силы направлена на основание соприкосновения дорожного покрытия непосредственно с колесом.

Даже если предположить теоретически, что ходовая и подвеска абсолютно исправны, то через это основание будет проложен вектор оси колеса. В туже точку направляется и линия вектора амортизатора автомобиля, расположенного в стойке.
