Омыватель фар – как обеспечить ясность дороги?

Устройство омывателя фар высокого давления

В конструкцию подобного изделия входят следующие элементы:

1. насос, создающий высокое давление;
2. бачок для жидкости;
3. шланги соединительные;
4. форсунки;
5. блок управления с необходимыми комплектующими.

Ниже дано описание всех перечисленных элементов системы.

Бачок

Служит источником жидкости, используемой для очистки фар. С этой целью может применяться как бачок омывателя, входящий в состав автомобиля, так и дополнительный, который надо самостоятельно закрепить в подходящем месте под капотом или бампером. Следует иметь в виду, что в комплект поставки омывателя не входит бачок, который предлагают различные производители. Его придется выбирать самостоятельно.

Насос

Он служит для создания давления омывающей жидкости в системе. Его принцип действия совпадает с тем, как работает насос омывателя переднего стекла. Для начала работы насоса омывателя на него поступают управляющие сигналы.

Соединительные шланги

В данном случае никаких пояснений не требуется, с их помощью соединяются отдельные узлы в единую систему. Единственное пожелание – обеспечить минимальную длину шлангов при соединении всех элементов, что позволит значительно облегчить условия работы всех составных узлов.

Форсунки омывателя фар

Во многом именно то, как работает форсунка, определяет качество работы системы. Она формирует струю, которая смывает грязь с поверхности фар. Точность и правильность установки форсунок служит залогом качественной работы системы, а ее конструктивные особенности определяют расход жидкости. Форсунка может быть как одиночной, так и объединенной, когда несколько штук установлены в отдельный блок.

Любая форсунка крепится на бампер, а так как он может быть какой угодно формы, то и рассчитана она для использования на различных по форме бамперах:

• плоских;
• сферических;
• под высокий бампер (на внедорожниках).

Перечисленные типы форсунок в целом называются стационарные. Как правило, любая форсунка, входящая в этот тип, отличается надежностью и простотой монтажа. Однако есть ещё один, несколько специфический вид – телескопические форсунки. Что они собой представляют, хорошо видно на фотографии ниже Такая форсунка скрыта под бампером, на его поверхности видна только крышка, что практически не влияет на внешний вид автомобиля. По сигналам от блока управления, форсунка, под действием гидравлического поршня, выдвигается из бампера и происходит распыление омывающей жидкости, после чего форсунка убирается под бампер. Подобный принцип работы системы обеспечивает требуемое качество очистки поверхности фар от загрязнений. Достигается это за счет создания оптимального расстояния до стекла и задания нужного направления воздействия струи омывающей жидкости. К недостаткам можно отнести возможность замерзания крышки при пониженных температурах.

Блок управления

Управление омывателем фар может быть организовано разнообразными способами. Самый простой и эффективный вариант – использование отдельной кнопки, которая через реле управляет насосом высокого давления. В таком случае омыватель фар, при необходимости, включается независимо от общей системы, что обеспечивает экономию омывающей жидкости.

Выбор комплекта

И так, с завода фароомывателя на вашей машине нет. Ничего страшного, это довольно распространенное явление, с которым многие борются своими руками. То есть выполняется самостоятельная установка соответствующего устройства

Кстати, омыватели являются важной составляющей при монтаже на авто ксенона и биксенона

Некоторые опрометчиво пытаются упростить схему, используя в качестве фароомывателя насос от стеклоомывателя, предназначенного конкретно для лобового стекла. На практике это сомнительное решение, поскольку в действительности эффективность окажется слишком низкой. Жидкость будет подаваться под незначительным давлением. А потому справиться с засохшими или примерзшими отложениями оборудование не сможет. Единственным выходом будет включение омывателя лобового стекла на более длительное время. Но в итоге вам все равно придется тратить дополнительные деньги на постоянную доливку омывающей жидкости.

Если вы хотите, чтобы фары чистились быстро и качественно, потребуется организовать систему с использованием насоса высокого давления.

Повезло тем, у кого на машине с завода предусматривается установка подобного устройства, но конкретно в вашей комплектации ее нет. Это дает возможность купить оригинальный комплект. Подключаться он будет предельно просто, поскольку конструктивно места под монтаж уже предусмотрены. Единственной проблемой будет высокая стоимость, из-за которой купить заводские комплекты решаются не все.

Потому чаще выбор падает на универсальные комплекты.Они делятся на 2 категории:

• Телескопические. Перед тем как включить или отключить устройства, специальные распылители, входящие в комплект фароомывателя, начинают выдвигаться, а затем задвигаться обратно из отверстий, которые выполнены в бампере. В итоге омывающая жидкость подается под давлением через форсунки, и начинается процесс очистки поверхностей. По завершению уборки они возвращаются в исходное положение, скрываясь в бампере;
• Струйные. Здесь все несколько проще. Распылители или форсунки просто устанавливаются на бампере. Расположение и расстояние выбирается так, чтобы напор жидкости попадал непосредственно на фары, сохраняя при этом достаточно большой напор. Они статичные, никуда не прячутся и не складываются. То есть распылители всегда остаются на виду.

На чем же остановить свой выбор? Об этом поговорим дальше.

Струйные против телескопических

Если судить сугубо по внешним характеристикам, то тут объективный перевес на стороне телескопических устройств. Они выглядят оригинальнее и дороже.

Но в плане эксплуатации струйные лучше. А точнее проще. Зимой крышка, которой закрывается телескопическая форсунка, может покрываться слоем льда. От этого она самоблокируется и не выдвигается. Плюс механизм может заедать при активной эксплуатации из-за низких температур. Если крышка заблокируется, насос все равно будет подавать жидкость под высоким давлением. Превышение давления, обусловленного тем, что напор есть, но жидкость не выходит, шланг может сорвать, вся омывайка вытечет. Плюс выдвижные варианты сложнее устанавливать, поскольку под них требуется индивидуальный кронштейн.

А вот по вопросу подключения к источнику питания между ними нет никакой разницы. Так что тут выбирать можно любой понравившийся вам вариант.

В продаже предлагается довольно внушительное количество универсальных омывателей для фар, которые отличаются внешним видом, конструктивными особенностями и нюансами монтажа. Среди производителей наибольшую популярность завоевали Скиф, Sho-Me и Hella.

Посетив Drive2 и ряд других тематических ресурсов, я заметил, что чаще всего универсальные фароомыватели ставят на подобные машины:

• Ниссан Кашкай;
• Тойота Авенсис;
• Тойота Королла;
• Митсубиси Паджеро;
• Фольксваген Джетта;
• Мазда 3;
• Мазда 6;
• УАЗ Патриот;
• Шевроле Лачетти;
• Шевроле Круз;
• Митсубиси Лансер;
• Шкода Октавия;
• Митсубиси Галант и пр.

Подходящие для себя омыватели можете поискать в ближайших автомагазинах, либо просто зайти на Алиэкспресс. Хотя откровенно дешевые китайские комплекты покупать не советуют. Иначе в скором времени потребуется замена, либо будете думать уже о том, как снять эти девайсы.

Важные составляющие

Конструкция струйного механизма состоит из следующих элементов:

1. Бачок с омывающей жидкостью. Его объем привязывается к количеству форсунок в омывателе и варьируется от 2,5 до 4 литров.
2. Соединительные шланги. Их общая длина обычно от двух до четырех метров. Этот показатель, а также диаметр, напрямую зависят от напора впрыска жидкости и его продолжительности. Шланги скрепляются между собой пластиковыми соединителями, в один из которых установлен обратный клапан.
3. Насос, обеспечивающий давление 0,2–0,5 МПа. Он включен в электросистему авто.
4. Форсунки. Могут быть одинарными и сдвоенными, что зависит от омываемой ими площади. Кроме того, форсунки бывают:

• Стационарными. Это когда механизм устанавливается прямо на бампер автомобиля. Такие элементы не скрываются от посторонних глаз и могут немного менять внешний вид машины. Причем не всегда в лучшую сторону. Именно поэтому прежде чем устанавливать стационарный механизм, следует согласовывать его с дизайном модели транспортного средства. Тогда форсунки будут смотреться гармонично.
• Телескопическими. Такие устройства в неактивном состоянии скрываются под специальной крышкой и совершенно незаметны окружающим. Но популярны они не только поэтому. Дело в том что телескопические форсунки отличаются оптимальным углом распыления очищающей жидкости на фару и расстоянием до нее. Единственным негативным моментом в использовании таких устройств можно назвать то, что крышка омывателя фар может примерзнуть к бамперу, а это, в свою очередь, может затруднить или вовсе сделать невозможным своевременное использование всего механизма.

Омыватель, который скрыт в бампере

1. Система управления конструкцией. Бывает двух видов:

Принудительная. Подразумевает собственноручное включение омывателя специальной кнопкой на приборной панели. К слову, отключить омыватель фар поможет она же

Принудительный способ позволяет прекрасно контролировать расход омывающей жидкости, но может отвлекать внимание водителя. Особенно начинающего. Автоматическая

Автоматическая

Такая система срабатывает при удержании водителем рычага стеклоочистителя более определенного промежутка времени либо же через определенное число включений омывателя ветрового стекла. Автоматическое включение чаще всего встречается в штатных струйных омывателях.

Струйные механизмы очистки оптики авто довольно часто устанавливаются еще на стадии производства. Но даже в случае отсутствия такой конструкции в заводской комплектации ее можно установить самостоятельно, так сказать, с применением личных способностей. Для этого достаточно лишь приобрести специальный комплект.

Набор для установки включает все необходимые детали (вплоть до щеток и реле) и даже некоторые дополнительные элементы (например, накладка на форсунки, сводящая необходимость сверления бампера к нулю и так далее). Именно поэтому самостоятельная установка омывателя фар вполне по силам каждому автовладельцу.

Процесс установки веерных форсунок

Обычно омыватели лобового секла на Грантах оснащаются струйными форсунками. Многих автовладельцев не устраивают жиклеры подобной конструкции, и тогда выходом из сложившейся ситуации становится их замена веерными форсунками, тем более, что подобная манипуляция без проблем может быть проведена самостоятельно.

Процедура замены жиклеров несложна и не имеет никаких отличий на всех моделях автомобилей Лада. Для ее проведения необходимо последовательно выполнить следующие действия:

• Откройте капот и снимите с форсунки трубку;
• Открутите гайку с помощью ключа на 12 и снимите жиклер;
• Установите новую форсунку, выполнив вышеописанные действия в противоположном порядке.

После установки новых жиклеров рекомендуется провести еще одну доработку омывателя – установку обратного клапана.

Что входит в омыватель фар?

Специалисты советуют подбирать такой вариант, который будет идеально подходить под форму и размер оптики. На современном рынке все чаще приобретаются такие разновидности конструкции, как щеточная и струйная. Именно первый вариант имеет множество сходств с привычными дворниками. Вот только для такого механизма характерно несколько весомых минусов. Речь идет о сложном монтаже и не продолжительном сроке эксплуатации, так как в основе присутствуют компоненты, подверженные износу.

Через форсунки происходит подача определенного объема жидкости, которая в дальнейшем распределяется по поверхности фар. Благодаря щеткам происходит удаление потеков грязи. Если транспортное средство оснащено пластиковой оптикой, то подобная конструкция способна значительно поцарапать поверхность, что негативно отразится на прозрачности линзы. Принцип действия струйного омывателя основывается на возможности удаления загрязнений путем направления струи жидкости, которая подается под определенным давлением. По этой причине такой вариант имеет большую популярность среди современных владельцев авто.

Подробная инструкция по установке своими руками

Омыватель фар может быть установлен на любой автомобиль. Прежде всего, нужно приобрести все комплектующие, которые соответствуют конкретной марке, а также сочетаются с общим дизайном. Стоит учесть, что есть комплекты, в которые входит накладка форсунки, которая избавит от необходимости сверления бампера. Обусловлено это тем, что все коммуникации монтируются на неё. Плюс ко всему в комплект должна входить инструкция по установке, бачок (может не входить), насос, трубки, реле. Когда все необходимое подготовлено, можно приступать к монтажу.

Независимо от выбранного набора, работу начинают с исследования бачка омывателя лобового стекла на предмет врезки дополнительной трубки. Если по каким-то причинам это невозможно, то ищем место под установку дополнительного бачка, который идёт в комплекте с устройством

Важно знать, что бачок желательно располагать вдали от элементов, которые подвержены нагреванию. Следующим моментом является поиск места под установку форсунок

Идеальным вариантом считается монтаж напротив центра фары. Для его вычисления достаточно присмотреться к рассеивателю: оптический центр имеет обозначение в виде круга.
Определившись с местом под распылитель, на бампере сверлим отверстие. Начинать нужно с малого диаметра, постепенно увеличивая его до соответствующего размера. Процедуру выполняют аккуратно и с внешней стороны, чтобы избежать поднятия краски.
Производим крепление форсунок. Для наилучшего сочетания с кузовом заранее подбирают оптимальный вариант.

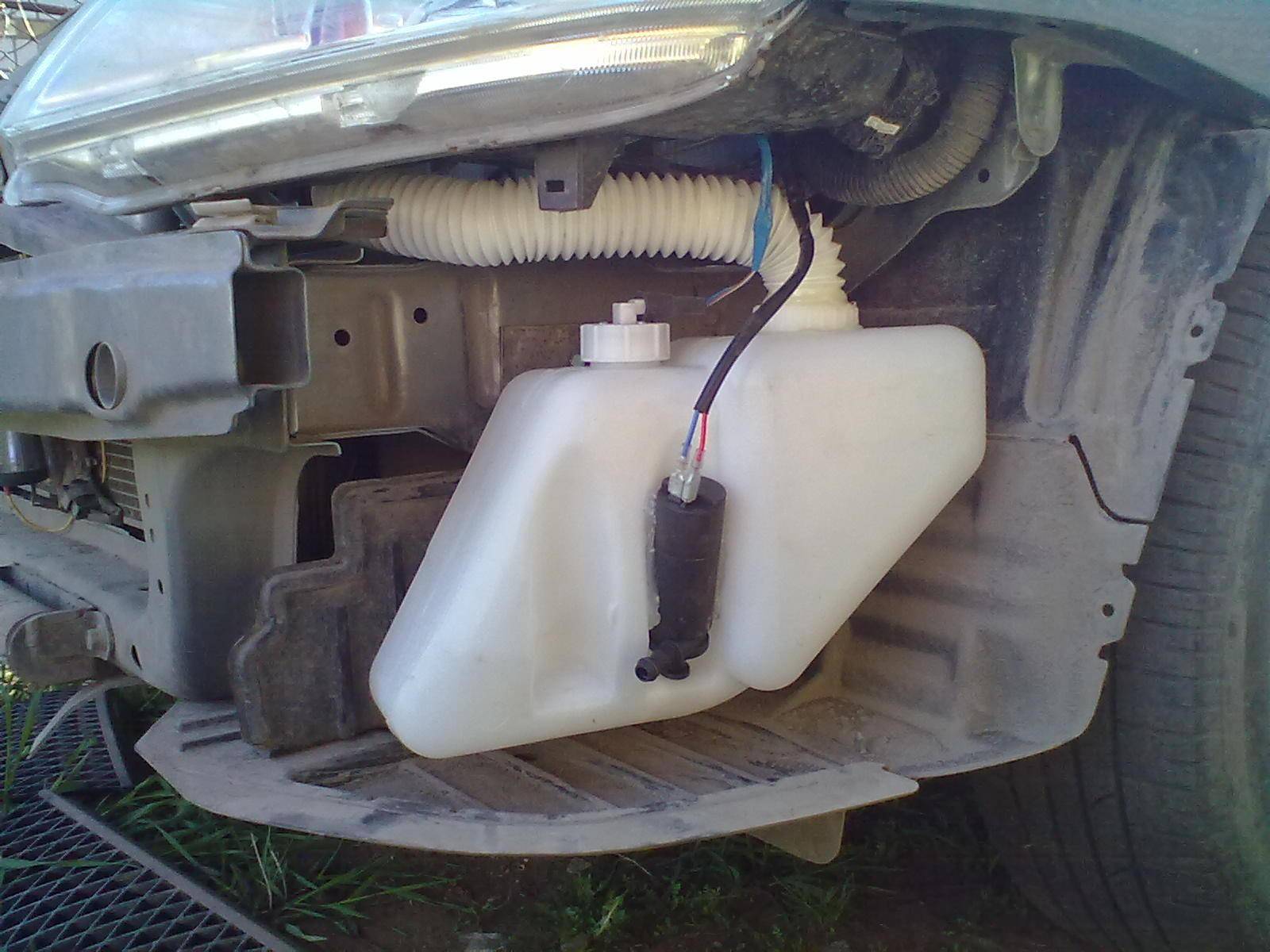

Приступаем к установке бачка и насоса. Процесс монтажа может несколько отличаться, что зависит от конкретного комплекта.
Проводим коммуникации. Необходимо выбирать кратчайшее расстояние.
Осталось подключиться к электрике: насос соединяем с общей электросхемой, а управление выводим на отдельную кнопку. Можно подключить и к омывателю стёкол. На каком варианте остановиться, каждый выбирает сам. Если рассмотреть установку отдельной кнопки, то возникнут дополнительные хлопоты по подбору места, подключению. При монтаже на штатный омыватель, увеличивается расход жидкости.

Омыватели фар и их виды

Каждый водитель знает, что грязные фары – это одна из причин ухудшения освещения проезжей части. Известно, что если фары загрязнены более, чем на 20%, то качество освещения уменьшается в два раза, а это может послужить причиной ДТП.

Если ваш автомобиль оснащен ксеноновой оптикой, то вам просто необходимы омыватели фар. В случае их отсутствия, ксеноновые лучи будут сильно искажаться, что может привести к ослеплению других водителей встречного движения.

Омыватели фар обеспечат вам дополнительную безопасность на проезжей части и сделаю вождение более комфортабельным. Стоит отметить, что наличие омывателей фар в совокупности с ксеноновой оптикой являются обязательным по законодательству в большинстве стран мира. Бывает два основных вида омывателей фар струйные и щеточные.

Струйные

Первый вид омывателей автомобильных фар отличается тем, что они используются на всех современных автомобилях. Для очистки фар, такой вид омывателей, используют кинетическую энергию струи. Принцип работы заключается в том, что струя воды под большим давлением смывает все загрязнение на рассеиватиле фары.

На сколько хорошо будет очищена фара в первую очередь зависит от угла наклона струи, ее скорости расстоянием между фарой и непосредственно форсункой. Большинство современных автомобилей еще из-под конвейера выходят с данными омывателями фар, в ином случае их можно установить самостоятельно, приобретя для этого необходимый комплект омывателей фар.

Самостоятельная установка

• Снимите с автомобиля бампер.
• Просверлите отверстие в бачке омывателя, установите уплотнительную резинку и насос.
• Протяните шланги в направлении распылителей, установите тройник.
• Наметьте примерное место установки. Струйные форсунки крепятся только к бамперу. Телескопические изделия могут крепиться как к бамперу саморезами, так и к металлическому усилителю бампера. Если корпус форсунок в задвинутом положении не упирается в усилитель, то можно выбрать вариант с саморезами либо с изготовлением специального кронштейна для крепления форсунок к ребрам жесткости бампера. На некоторых автомобилях применить такой вариант нет возможности, так как бампер располагается слишком близко к усилителю. В таком случае выдвижные форсунки крепятся к усилителю таким образом, чтобы в опущенном состоянии декоративные крышки полностью прилегали к бамперу, а в рабочем состоянии диапазон регулировки форсунок позволил направить струю жидкости прямо на область ламп.
• Произведите разметку. Для этого удобней всего наклеить на бампер малярный скотч, обозначить место расположения форсунки, а затем измерить от него расстояние до нескольких точек на фаре. Затем, сняв бампер, максимально точно повторите измерения, чтобы понять, как должны располагаться форсунки в задвинутом положении.
• Установите форсунки на минимальное количество креплений для примерки (при возможности прихватите их клеем). Просверлите отверстие, достаточное до прохождения корпуса распылителя. Если выдвижению ничего не мешает, надежно закрепите форсунку и декоративную крышку.
• Установите шланги;
• Подключите питание, проверьте работоспособность системы, надежность крепления проводов, шлангов.
• Отрегулируйте форсунки.

Подключение питания

В более простом, но не менее функциональном, варианте исполнения для подключения питания используется обычное 4-контактное реле. Силовой «плюс» возьмите непосредственно от АКБ, расположив как можно ближе к батарее предохранитель нужного номинала (как рассчитать номинал предохранителя). От него же подключите и управляющий «плюс». Силовой минус прикрутите на «массу», а провод управляющего «минуса» протяните к кнопке в салоне. Кнопка должна быть нормально-разомкнутой, без фиксации. Один вывод кнопки подключите к управляющему минусу реле, а второй к массе внутри салона. При нажатии кнопки контакты будут замыкаться, провоцируя включение насоса.

Для начала определимся какие вообще бывают омыватели фар, и в чем они отличаются друг от друга:

Основные компоненты омывателя

Рассмотрим состав типового устройства на примере ОФ высокого давления, то есть струйного типа.

Конструктивно такой автоаксессуар состоит из следующих элементов:

• насоса, формирующего в момент включения омывателя высокое давление;
• соединительных шлангов;
• ёмкости для хранения запаса рабочей жидкости;
• форсунок;
• управляющего блока.

Опишем особенности устройства и функционирования всех вышеперечисленных компонентов.

Бачок

Нетрудно догадаться, что его основная задача – обеспечить омыватель жидкостью, используемой для очистки стёкол фар. Можно задействовать уже установленный бачок, обслуживающий дворники, который придётся пополнять намного чаще. Но есть и альтернативный вариант – монтаж отдельной ёмкости, для которой нужно найти свободное пространство (а в моторном отсеке с этим всегда проблемы) и надёжно его укрепить, желательно поближе к передней части автомобиля. Нередко такой бачок устанавливают прямо под бампером.

Отметим, что, покупая готовый комплект, не стоит рассчитывать, что в нём будет присутствовать и ёмкость для жидкости – её нужно будет приобретать отдельно.

Насос

Его предназначение – направлять омывающую жидкость в форсунки под определённым давлением. Работа насоса, относящегося к исполнительным механизмам, управляется сигналами, поступающими от БУ.

Соединительные шланги

Именно по ним происходит подача жидкости из бачка к форсункам. Основное требование к шлангам – стойкость к агрессивным веществам (горючему, моторному маслу, антифризу) и способность длительное время работать при повышенном давлении. Чтобы снизить энергетические потери, желательно, чтобы их длина была минимальной, для чего бачок следует размещать поблизости от фар.

Форсунки

Ирония состоит в том, что форсунки, предназначенные для очистки стекла фар от грязи, сами со временем забиваются и требуют проведения очистительных процедур. Именно от этой компоненты зависит, насколько эффективно будет работать омыватель. Большое значение имеет правильность первоначальной установки форсунок, а конструктивные особенности и состояние форсунок определяют расход рабочей жидкости. Блок форсунок может состоять из одного или нескольких объединённых в пул элементов.

Как правило, форсунки монтируются на бампер, который у разных моделей может различаться формой и геометрическими размерами, поэтому приобретать следует комплект, рассчитанный на установку на конкретную форму бампера:

• плоскую;
• сферической формы;
• большой высоты (характерно для внедорожных автомобилей).

Отдельно следует упомянуть о телескопических форсунках. Они устанавливаются под бампером, наружу выглядывает только небольшая часть крышки, что практически не сказывается на экстерьере авто. По сигналу, поступающему от блока управления устройством, приводится в действие гидравлический поршень, который и заставляет сработать телескопическому механизму, выдвигающему форсунку к фарам. По окончании работы омывателя форсунка прячется на своё штатное место.

Хотя это более сложная и дорогая конструкция, считается, что телескопический омыватель работает более эффективно – за счёт выбора оптимального расстояния до поверхности фары и возможности задания требуемого направления форсунок. Отметим, что зимой существует вероятность заклинивания крышки в результате воздействия влаги и низких температур.

Блок управления

Конструкция и принцип работы управляющего блока может быть разным. Самый простой и очень надёжный вариант – использование реле, которое и управляет функционированием насосной установки. Запускается реле кнопкой, располагаемой в салоне. Такая реализация позволяет включать ОФ независимо от работы других систем, в частности, омывателя ветрового стекла, что позволяет сэкономить немалое количество омывающей жидкости.

Второй вариант – подключение омывателя фар к штатной системе. В этом случае отпадает необходимость в установке отдельно кнопки – фары будут очищаться вместе с лобовым стеклом. Монтаж омывателя фар своими руками при таком способе проще, при этом имеется возможность запрограммировать БУ таким образом, чтобы чередовать работу ОС и ОФ. Но в любом случае подобная реализация связана с очевидным перерасходом омывающей жидкости.

Впрочем, в продаже имеются и более интеллектуальные устройства, использующие более совершенные алгоритмы, однако и их стоимость будет намного выше.

Эксплуатация омывателей фар

Есть ряд правил, соблюдение которых гарантирует долгую жизнь механизму:

1. Жидкость, заливаемая в бачок, должна быть дистиллированная. В крайнем случае, можно использовать кипяченую воду. Летом следует добавлять к воде любое чистящее средство (шампунь, «Фейри»). Зимой необходимо заливать незамерзайку.
2. Объем бачка небольшой, поэтому надо следить за уровнем жидкости.
3. Сухая погода – не повод прекращать пользоваться омывателем, его работоспособность нужно проверять постоянно.

Выбор омывателей фар невелик. На рынке наиболее распространены три компании, предлагающие свою продукцию.

Омыватели фар и их виды

Каждый водитель знает, что грязные фары – это одна из причин ухудшения освещения проезжей части. Известно, что если фары загрязнены более, чем на 20%, то качество освещения уменьшается в два раза, а это может послужить причиной ДТП.

Если ваш автомобиль оснащен ксеноновой оптикой, то вам просто необходимы омыватели фар. В случае их отсутствия, ксеноновые лучи будут сильно искажаться, что может привести к ослеплению других водителей встречного движения.

Омыватели фар обеспечат вам дополнительную безопасность на проезжей части и сделаю вождение более комфортабельным. Стоит отметить, что наличие омывателей фар в совокупности с ксеноновой оптикой являются обязательным по законодательству в большинстве стран мира. Бывает два основных вида омывателей фар струйные и щеточные.

Установка фарных омывателей своими руками

Если у вас нет времени на самостоятельный монтаж, если вы не дружны со слесарными и прочими инструментами, лучше воспользоваться услугами любого автосервиса – монтаж ОФ представляет собой не слишком сложную процедуру, поэтому и стоимость её будет не заоблачной.

Но значительная часть автомобилистов предпочитает усовершенствовать своё транспортное средство самостоятельно, не полагаясь на то, что сторонний специалист выполнит эту работу качественно и старательно.

Так что если вы решились положиться только на свои навыки и умения, вам наверняка пригодится описание примерного алгоритма работ.

Установка омывателя фар своими руками, как правило, начинается с демонтажа бампера. Вам будет нужно либо установить насос в штатный бачок ОВС, который в иномарках чаще всего устанавливают в полость между бампером и крылом, либо смонтировать отдельный бачок для омывателя фар. Форсунки устанавливают непосредственно на бампер, и для их крепления пластик нужно будет рассверливать. К этому нужно отнестись ответственно, поскольку если вы приступите к работе, а потом окажется, что конкретная модель омывателя по тем или иным причинам не подходит, дырки на бампере останутся, и вам придётся решать, как сделать их невидимыми.

Место для форсунок нужно выбирать таким образом, чтобы они располагались ровно посередине, то есть напротив оптического центра пластиковой линзы. На большинстве рассеивателей этот центр обозначается рельефным кругом. Аккуратно поставьте на бампере метки, где вы будете сверлить отверстия, и приступайте к работе. Пластик может оказаться хрупким, поэтому применяйте проверенную технологию – сначала работайте со свёрлами меньшего диаметра, постепенно увеличивая диаметр отверстий до нужного. Оптимальный вариант – использование минимум трёх подходов.

Помните, что сверление нужно производить исключительно с лицевой стороны – в противном случае при выходе сверла высока вероятность отслоения ЛКП. Установив и прикрутив форсунки, обязательно проверьте, насколько надёжно они закреплены, поскольку любой сдвиг повлияет на качество очистки рассеивателя.

Форсунки вместе с корпусом в большинстве случаев изготавливаются в чёрном цвете, и если вы хотите, чтобы они выглядели в тон цвету бампера, перед установкой форсунок омывателя фар нужно предварительно покрасить их в подходящий цвет (лучше всего это делать с помощью аэрозольного баллончика).

Главное – подобрать колер, идеально совпадающий с цветом бампера, и это для неподготовленного человека непростая задача.

После того, как форсунки и насос смонтированы, следует обеспечить соединение всех элементов в единую систему. Для этого используются шланги, тройники, хомуты и другие крепёжные детали. С прокладкой шлангов обычно проблем не возникает, как и с их подключением к форсункам, насосу и клапану.

Останется только подключить насос к бортовой электросети. Сделать это можно двояко:

• использовать штатный насос, обслуживающий омыватель ветрового стекла. В этом случае вам придётся использовать ещё одно реле, включив его в существующую разводку, а шланги подвести к штатному насосу. Но учтите, что в этом случае включение дворников автоматически повлечёт за собой активизацию фароомывателей, что примерно вдвое увеличит расход жидкости;
• второй вариант – монтаж насоса в отдельном бачке. Для этого один из его контактов должен запитываться на кнопку, входящую в комплект поставки. Её следует установить в салоне, желательно – на приборной панели. Дополнительное реле в этом случае не потребуется, поскольку активация насоса будет происходить при нажатии водителем клавиши. Второй контакт подключаем к питающему проводу (насос должен быть рассчитан на напряжение 12В).

Хотя первый способ не отличается экономичностью, он также имеет ряд преимуществ:

• более простой монтаж – нет надобности в прокладке дополнительных проводов, не нужно искать место для кнопки;
• включение омывателя фар не потребует поиска кнопки, что в движущемся на скорости авто нежелательно;
• если вы относительно регулярно включаете дворники – можете быть уверенными, что и фары автомобиля содержатся в чистоте.

Проблема повышенного расхода омывающей жидкости на самом деле актуальна только зимой, при положительной температуре можно использовать воду и забыть о том, что оба омывателя работают параллельно.

Конструкция омывателя фар

Сегодня можно подобрать оптимальный вариант системы очистки практически для любой оптики. Существует два типа омывателей для фар: щёточные и струйные. Первый вариант, несмотря на эффективную работу, отличается сложностью монтажа, поскольку приходится внедрять щёточный механизм возле поверхности стекла фар. Не стоит забывать и о том, что установка оборудования требует дополнительных ресурсов, а это создает лишнюю нагрузку на АКБ, который в самый неподходящий момент может разрядиться. В такой конструкции предполагается подача определённого количества омывающей жидкости, а грязь удаляется при помощи щётки. Не рекомендуется устанавливать такой тип очистителя на фарах, где в качестве защитного элемента используется пластик, поскольку со временем поверхность покроется множеством мелких царапин и помутнеет. В отличие от предыдущего варианта, струйный омыватель подаёт жидкость под высоким давлением и может быть установлен практически для любого типа фар. Такой механизм отличается простотой установки, поскольку в конструкции отсутствует щётка.

Основные составляющие

1. Насос. Его функция — обеспечивать подачу жидкости на распылители устройства. Деталь нагнетает давление порядка 0,2 Мпа.
2. Бачок для омывающей жидкости.
3. Соединительные трубки. Посредством этого элемента на форсунки поступает жидкость из бачка.
4. Форсунки и крепёжные элементы. Возможны два варианта: телескопические и стационарные.

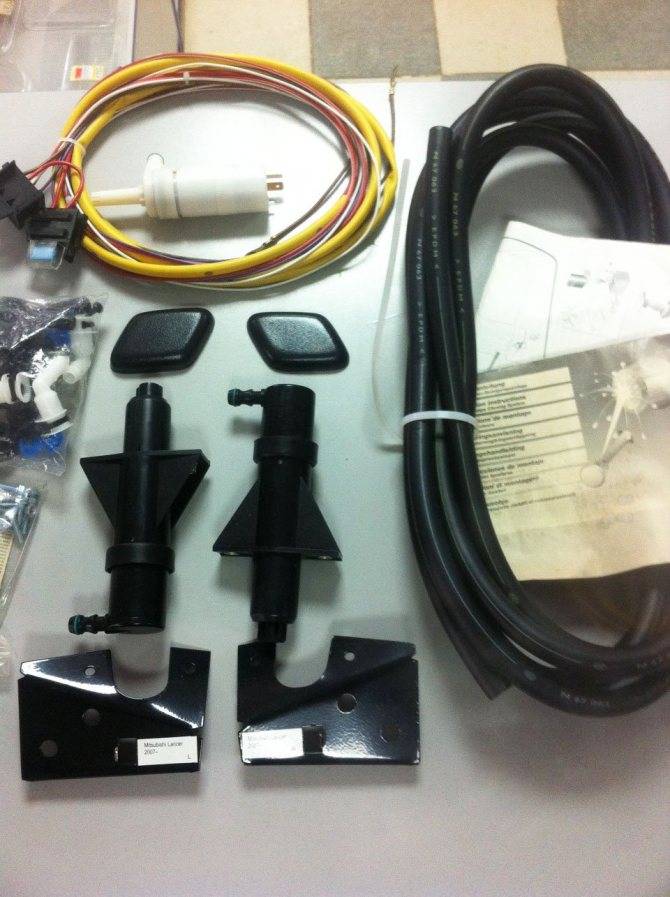

Комплект омывателя фар включает все необходимые элементы для монтажа системы в соответствии с прилагаемой инструкцией Помимо перечисленных элементов для сборки устройства используется колодка с предохранителями и провода, которыми производят соединение с электропроводкой автомобиля, а также контролируется работа омывателя. В зависимости от марки машины конструкция может иметь различия по комплектации в сравнении со стандартным набором. Зависит это от установленной оптики и конструкции бампера. В то же время подобрать нужный вариант не составит особого труда. Для самостоятельного монтажа системы помимо перечисленных элементов потребуется:

• термоусадочная трубка;
• набор отвёрток;
• нож;
• пластиковые стяжки.

Принцип работы омывателя фар

Работа устройства проста. Механизм распыления (форсунки) жидкости устанавливается на переднем бампере и может быть как фиксированным, так и выдвигающимся. Омывающая жидкость на распылители подаётся из бачка для омывателя лобового стекла, но могут использоваться и отдельные ёмкости. Посредством трубок жидкость поступает на форсунки и распыляется на стекла фар под высоким давлением. Если установлены выдвигающиеся омыватели, то по окончании работы они становятся на место.

Особенности выбора

Чтобы правильно выбрать комплект омывателя, прежде всего, нужно учесть конструктивные особенности верхней части бампера и стекла оптики. Фароомыватели отличаются по типу форсунок:

• для плоского бампера;
• для сферического бампера;
• для внедорожников.

Приобрести устройство можно как для определённой модели автомобиля, так и универсальный комплект. Последний вариант предпочтительнее, если подходить к выбору с практической и экономической стороны.

Форсунки для омывателя выбирают с учетом конструкции бампера и стекла фар. Только в этом случае можно рассчитывать на правильную работу системы
