Обкатка поршневой двухтактного скутера

Что такое обкатка? Как правильно обкатывать питбайк, новый.

Это процесс притирки трущихся деталей нового движка друг к другу, который в основном происходит в первые 30-35 моточасов работы

В этот период важно внимательно следить за двигателем: не нагружать и не перекручивать его

Справка. Моточас не соответствует астрономическому часу, его длительность необходимо узнавать у производителя, зависит от частоты вращения коленчатого вала.

Также необходимо контролировать уровень масла, для этого:

1. Питбайк устанавливается ровно и из него выкручивается пробка-щуп.
2. Она вытирается тканью и устанавливается обратно, но не закручивается.
3. После этого достаётся щуп, по которому можно оценить уровень масла: если по середине ребристой поверхности – достаточно, если ниже – не хватка.

При этом нельзя заливать масло в горячий мотор, лучше не смешивать масла различных производителей и типов, а самое идеальное – чаще менять его.

Что делать при возникновении износа?

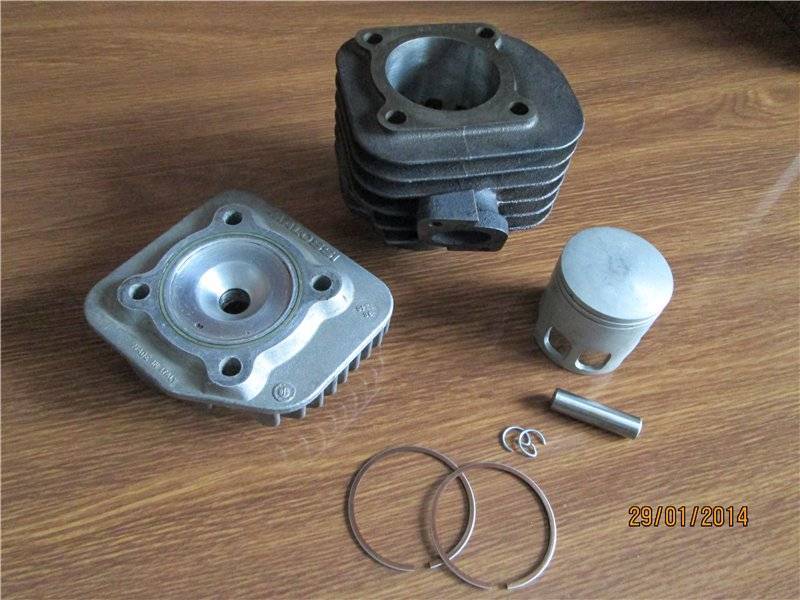

Обнаружив, что проблема заключается в выходе из строя цилиндро-поршневой группы (ЦПГ), можно воспользоваться двумя способами. Первый заключается в приобретении ЦПГ полностью, но этот вариант требует больших финансовых вложений. Тем не менее, владельцу не придется тратить время на самостоятельный поиск токаря и возможность выполнить процедуру замены без сторонней помощи.

С другой стороны, при наличии родного цилиндра, появляется возможность расточить изношенный его на токарном оборудовании. Процедура следующая – владелец берет с собой старый цилиндр к токарю. Специалист визуально оценивает состояние, после чего он указывает величину ремонтного размера. Всего их четыре:

• 0.25
• 0.5
• 0.75
• 1.0

Эти числа указывают на прибавку к существующему диаметру в миллиметрах. Такая величина металла стачивается в процессе обработки внутренних стенок цилиндра

При расточке обязательно принимается во внимание коэффициент теплового расширения металла, возникающее при работе двигателя. Поэтому, к указанному число добавляется еще пятая сотая миллиметра (0,05)

Это никак не повлияет на уровень компрессии, при этом силовой агрегат не получит температурный клин. После оценки диаметра расточки придется купить ремонтный поршень. Купив его, передают вместе с цилиндром мастеру для проведения расточки.

Советы для обкатки двухтактного скутера:

Чтобы уменьшить время обкатки и количество проблем, советую сделать так: 1. Покупаем синтетическое масло 2Т (хорошую, например, Motul 2T800) 1 литр.

2. Сливаем заводское масло из маслобака, наливаем туда 750 грамм масла синтетики.

3. Покупаем бензин A95 Eвро. Отливаем 10 литров и добавляем туда 150 грамм масла синтетики. Тщательно взбалтываем и оставляем на часок, чтобы растворилось.

4. Сливаем заводской бензин из бензобака, наливаем нашу смесь бензина с маслом.

5. Заводим мотор (скутер на подножке с вывешенным задним колесом) и оставляем его работать на холостом ходу до выработки полного бака. При этом неплохо выставить обороты холостого хода такими, чтобы заднее колесо скутера понемногу вращалось.

6. Опять наполняем бензобак нашей смесью, выставляем нормальные обороты холостого хода и начинаем ездить. Избегаем движения со скоростью выше 40 км/ч, затяжных подъемов и езды вдвоем. В таком режиме ездим примерно 500 км по спидометру (оставшейся от 10л после пп.5 смеси как раз должно хватить).

7. Сливаем заводское масло из заднего редуктора, наливаем туда Dextron-II (масло для автоматических коробок). Выворачиваем свечку и ставим вместо нее новую (эту можно оставить про запас). Если смесь кончилась — делаем новую, на 10 литров бензина 100 грамм оставшейся синтетики.

8. Ездим еще 500 км практически нормально — разгоняемся, иногда можно и вдвоем, и т.д. Избегаем только длительных перегрузок, чреватых перегревом мотора (например, вдвоем на полном газу час подряд в горы).

9. Сливаем Dextron из заднего редуктора, наливаем туда новый.

10. Когда синтетика в маслобаке подойдет к концу — переходим на полусинетику (например, Motul Scooter-2T Technosynth) и бензин A95 без Евро. Бензин — из-за цены, а масло — из-за того, что на современной полусинтетике меньше износ обкатанного мотора 50сс в стандартных режимах.

11. В эксплуатационных режимах мои рекомендации следующие: Для «Гонщиков» и тяжелых режимов работы (езда в основном вдвоем) Dextron менять каждые 2000 км, добавлять масло в бензин в пропорции 1:100. Ремень вариатора проверить через 8000 км пробега или при существенном падении максимальной скорости, заменить при износе более 6 мм по ширине.

При более умеренной эксплуатации — Dextron менять через 4000 км для Yamaha и 6000 км для Suzuki, масло в бензин можно не добавлять. Ремень вариатора проверить через 12000 км пробега или при существенном падении максимальной скорости, заменить при износе более 8-10 мм по ширине.

По поводу Dextron-II в заднем редукторе: это масло лучше обычного трансмиссионного работает при высоких оборотах шестерен (не забывайте — входной вал заднего редуктора крутится со скоростью до 20.000-30.000 об/мин) и меньше при этом пенится. Кроме того, у него выше моющие свойства. Dextron мной многократно испытан в редукторах Yamaha Jog и показал себя наилучшим маслом для этих узлов, причем с ним заметно уменьшаются потери мощности двигателя на максимальной скорости и увеличивается выбег скутера при сброшенном газе, что благотворно влияет на динамику и экономичность аппарата.

Особенности снятия и установки

Первое правило. При выполнении работ необходимо обязательно соблюдать чистоту. Перед демонтажем силового агрегата следует отправиться на мойку и удалить все остатки засохшей грязи и пыли с помощью мойки высокого давления. Используя специальное чистящее средство, промывается корпус двигателя. Горячий мотор мыть нельзя, поскольку резкий перепад температуры негативно сказывается на двигателе. Обязательно отключайте аккумуляторную батарею. Как только корпус будет обработан, надо подождать некоторое время до тех пор, пока мотор не подсохнет. С помощью сжатого воздуха из компрессора удалите все капли воды, а также обработайте места соединения проводов.

Особенности обкатки после замены

Вне зависимости от того, каким способом вы воспользовались – поменяли поршневую полностью, поставили новый поршень с кольцами, либо же просто расточили внутреннюю стенку цилиндра – поршневую надо правильно обкатывать после ремонта. Если не сделать этого, либо выполнить процедуру без соблюдения требований производителя, в будущем может выйти из строя, как цилиндр, так и детали поршневой. От правильной обкатки зависит срок эксплуатации деталей. Кроме того, от этого зависит и отдача в мощности.

К основным правилам обкатки относятся следующие.

1. В процессе обкатки поршня используйте исключительно качественное новое масло. По мнению специалистов, для этих целей лучше всего подходят масла на синтетической основе. Еще до проведения работ по обкатке категорически запрещается самостоятельно добавлять присадки в используемое масло!
2. При необходимости заправить бак горючим надо выбирать только тот бензин, октановое число которого рекомендуется производителем. В большинстве случаев после ремонта поршневой потребуется 95-й бензин.
3. Несмотря на применение системы раздельной смазки двигателя, в бак надо дополнительно залить масло в соотношении 1 к 40 или 1 к 50. Другими словами, в пять литров бензина рекомендуется дополнительно заправить 100 миллилитров масла. Ни в коем случае не доливайте в бак масло, которое отличается от того, что присутствует в масляном бачке. В противном случае двигатель может перегреваться, либо смазываться недостаточно хорошо.
4. Суть обкатки заключается в предотвращении открытия полностью дроссельной заслонки. Максимум можно открыть на две трети, но лучше всего не доходить даже до половины оборотов. Это позволит плавно притереть поршневые кольца и стенки цилиндра.
5. В процессе разгона никогда не делайте резких рывков, не стартуйте с пробуксовкой. В противном случае кольца могут деформироваться, что приведет к необходимости повторного ремонта или комплексной замены (в зависимости от технических особенностей силового агрегата транспортного средства).
6. Катайтесь на мотороллере самостоятельно, не берите пассажиров. Когда приходится ехать под горку, уменьшайте подачу топлива в камеру сгорания, отпуская газ.
7. В процессе движения никогда не отпускайте ручку газа слишком резко. В противном случае закрытие газа может привести к уменьшению подачи смазки в картер, в то время как обороты еще не уменьшились. Это приводит к появлению масляного голодания силового агрегата.
8. Сразу не выключайте двигатель после остановки. На протяжении одной-трех минут следует подождать, дав мотору поработать на холостом ходу. Конечно, можно и увеличить это время, но увлекаться также не стоит, поскольку это приведет к повышенному расходу горючего.
9. Если суть работ заключалась только в замене колец, обкатку следует вести на протяжении 150-200 километров. Среднестатистическая продолжительность обкатки двигателя после замены поршневой варьируется в пределах от 400 до 500 километров, в зависимости от того, какой двигатель установлен на транспортном средстве.
10. В период обкатки никогда не набирайте скорость больше 40 километров в час, так как это приведет к неравномерному стачиванию колец поршня и стенок цилиндра. Всегда придерживайтесь скорости 20-25 километров в час.
11. Не пытайтесь нарушить указанные выше правила. Даже если владелец смог преодолеть указанный километраж, это не значит, что по достижению 500-километрового пробега можно давать двигателю полную нагрузку. Увеличивать ее придется плавно, выделив еще несколько сотен километров. Только после этого разрешается пользоваться полной мощностью силового агрегата.

Особенности обкатки после замены

Вне зависимости от того, каким способом вы воспользовались – поменяли поршневую полностью, поставили новый поршень с кольцами, либо же просто расточили внутреннюю стенку цилиндра – поршневую надо правильно обкатывать после ремонта. Если не сделать этого, либо выполнить процедуру без соблюдения требований производителя, в будущем может выйти из строя, как цилиндр, так и детали поршневой. От правильной обкатки зависит срок эксплуатации деталей. Кроме того, от этого зависит и отдача в мощности.

К основным правилам обкатки относятся следующие.

1. В процессе обкатки поршня используйте исключительно качественное новое масло. По мнению специалистов, для этих целей лучше всего подходят масла на синтетической основе. Еще до проведения работ по обкатке категорически запрещается самостоятельно добавлять присадки в используемое масло!
2. При необходимости заправить бак горючим надо выбирать только тот бензин, октановое число которого рекомендуется производителем. В большинстве случаев после ремонта поршневой потребуется 95-й бензин.
3. Несмотря на применение системы раздельной смазки двигателя, в бак надо дополнительно залить масло в соотношении 1 к 40 или 1 к 50. Другими словами, в пять литров бензина рекомендуется дополнительно заправить 100 миллилитров масла. Ни в коем случае не доливайте в бак масло, которое отличается от того, что присутствует в масляном бачке. В противном случае двигатель может перегреваться, либо смазываться недостаточно хорошо.
4. Суть обкатки заключается в предотвращении открытия полностью дроссельной заслонки. Максимум можно открыть на две трети, но лучше всего не доходить даже до половины оборотов. Это позволит плавно притереть поршневые кольца и стенки цилиндра.
5. В процессе разгона никогда не делайте резких рывков, не стартуйте с пробуксовкой. В противном случае кольца могут деформироваться, что приведет к необходимости повторного ремонта или комплексной замены (в зависимости от технических особенностей силового агрегата транспортного средства).
6. Катайтесь на мотороллере самостоятельно, не берите пассажиров. Когда приходится ехать под горку, уменьшайте подачу топлива в камеру сгорания, отпуская газ.
7. В процессе движения никогда не отпускайте ручку газа слишком резко. В противном случае закрытие газа может привести к уменьшению подачи смазки в картер, в то время как обороты еще не уменьшились. Это приводит к появлению масляного голодания силового агрегата.
8. Сразу не выключайте двигатель после остановки. На протяжении одной-трех минут следует подождать, дав мотору поработать на холостом ходу. Конечно, можно и увеличить это время, но увлекаться также не стоит, поскольку это приведет к повышенному расходу горючего.
9. Если суть работ заключалась только в замене колец, обкатку следует вести на протяжении 150-200 километров. Среднестатистическая продолжительность обкатки двигателя после замены поршневой варьируется в пределах от 400 до 500 километров, в зависимости от того, какой двигатель установлен на транспортном средстве.
10. В период обкатки никогда не набирайте скорость больше 40 километров в час, так как это приведет к неравномерному стачиванию колец поршня и стенок цилиндра. Всегда придерживайтесь скорости 20-25 километров в час.
11. Не пытайтесь нарушить указанные выше правила. Даже если владелец смог преодолеть указанный километраж, это не значит, что по достижению 500-километрового пробега можно давать двигателю полную нагрузку. Увеличивать ее придется плавно, выделив еще несколько сотен километров. Только после этого разрешается пользоваться полной мощностью силового агрегата.

Воздушный фильтр

Полностью убирать фильтрующий элемент или заменять его на фильтр нулевого сопротивления не рекомендуется — это может привести к загрязнению карбюратора. Специалисты обычно рекомендуют убирать заглушку, которая устанавливается на входе в воздушный фильтр.

Во многих отзывах, которые затрагивали сборку двигателя 139QMB после тюнинга, говорится об установке воздушного фильтра нулевого сопротивления. Несмотря на то что данное решение одно из самых популярных, оно не всегда является целесообразным и оправданным.

Причина кроется в том, что установка такого фильтра приводит к быстрому загрязнению карбюратора. Основная причина использования фильтра нулевого сопротивления — необходимость в более богатой топливной смеси после монтажа увеличенного поршня. Однако избежать этого можно установкой нового распредвала и заменой жиклёров в карбюраторе.

Отдельно стоит отметить, что стандартный карбюратор, оснащённый диффузором на 16 мм, устанавливается вместе с поршневой системой 62–72сс, в то время как поршневая 82сс оснащается карбюратором с диффузором 18 мм.

Для замены желательно приобретать набор жиклёров, поскольку для регулировки карбюратора может понадобиться несколько разных вариантов.

Советы по обкатке основных узлов на скутере

1. Во время обкатки следует использовать синтетическое масло.
2. Бензин следует использовать только тот, который заявлен производителем, именно с тем октановым числом.

При обкатке следует добавлять масло и в бензин в пропорции: 150 гр. масла на 10 л бензина. Для того, чтобы масло растворилось, нужно пару часов подождать. Затем, заливаем его в бак. Первых 500 км следует ездить, не превышая скорость в 40 км/ч. После того, как смесь закончилась, делаем ее заново, но уже добавляем 100 гр. масла.

Масло из заднего редуктора следует заменить.
Разгоняться необходимо плавно, не совершая резких движений и рывков.
В период обкатки не стоит ездить на скутере вдвоем, поскольку нагрузка значительно увеличивается.
Открывать газ более, чем на две третьих не рекомендуется.
Не нужно глушить мотороллер сразу же после остановки, нужно дать ему возможность поработать несколько минут на холостых оборотах.
После обкатки рекомендуется заменить свечу и масло в задней ступице.
Первый запуск следует также производить в определенном порядке, а именно: первоначально двигатель запускается на 5 минут, затем 5-10 минут он остывает.

После остывания запускаем мотор снова, но уже на 10 минут, затем даем время остыть. Третий раз двигатель запускается на 20 минут, после чего он также должен остыть. Таким образом, мотор готов к проверке в движении.Обкатка мотороллера необходима, поскольку очень многие функции необходимо настраивать сугубо под себя, под условия эксплуатации, под стиль езды.

Отрегулировать все в пределах завода-производителя не получается, поскольку конвейерное производство предполагает большие объемы и минимальное время на сборку. Заводской брак, выявленный в процессе обкатки, позволяет рассчитывать на гарантийное обслуживание и устранение неполадок с минимальными вложениями.

По окончанию обкатки, следует провести глубокий техосмотр и произвести замену масел во всех основных узлах. При выявлении неисправностей, следует сразу же обратиться в сервисный центр, не откладывая до последнего. При возникновении спорных вопросов, лучше проконсультироваться со специалистами.

Установка поршневых колец

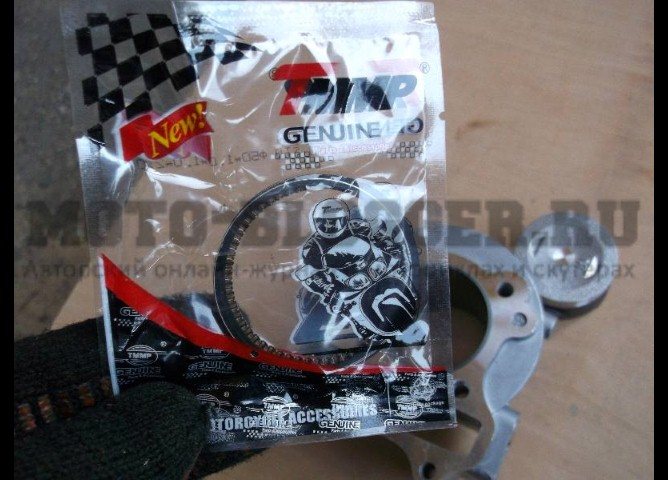

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.

Обычный комплект поршневых колец выглядит примерно так

Или так

Аккуратно, идеально чистыми руками распаковываем комплект

В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь

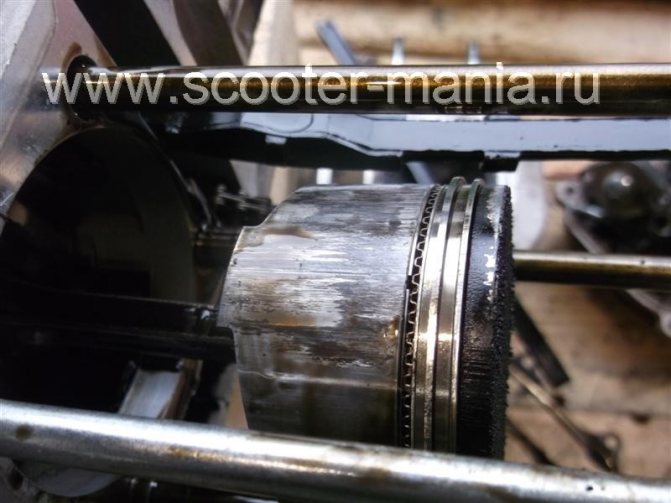

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

Метки

Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет

По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием

Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.

У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.

В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.

На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.

Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).

Как правильно обкатать скутер

После покупки нового скутера вы в любом случае слышали от продавца, что сначала нужно правильно обкатать скутер. Но какие более подробные рекомендации вам дали в магазине? Давайте рассмотрим процесс обкатки нового скутера.

Любой новый скутер нужно протестировать в определенный период времени или на протяжении 500-1000 км. Именно в этот период со дня покупки вы подготовите скутер к более сильным нагрузкам, а если скутер выдержит и ничего не поломается, можете быть уверенны в его правильной обкатке и качественной сборке. Обкатывать скутер нужно также для того, чтобы все новые детали и узлы нормально притерлись, так как они новые и не привыкшие к длительной работе. В основном вы обкатываете поршневую группу скутера, ведь она движет ваше транспортное средство и работает больше всего. Так что вам просто необходимо приготовить ее к работе на повышенных скоростях.

Выставить метки грм на 139qmb

1. Устанавливаем новую прокладку головки цилиндра.

ВНИМАНИЕ!

Прокладка головки цилиндра выполняется из мягкого металла (медь, алюминий) и после затяжки гаек головки цилиндра деформируется, тем самым обеспечивая герметичность соединения. Повторная установка прокладки головки цилиндра не допускается.

2. Устанавливаем успокоитель цепи ГРМ.

3. Устанавливаем головку цилиндра.

4. Устанавливаем поршень в ВМТ по меткам на маховике. Обычно это метка «Т» на маховике. Совмещаем метку с приливом на картере двигателя.

ВНИМАНИЕ!

Следующая операция является одной из наиболее важных при сборке двигателя

Важно очень точно совместить все метки. Ошибка в установке цепи даже на 1—2 зуба приведет к тому, что двигатель не будет работать правильно, и вероятно это даже приведет к серьезным поломкам деталей ГРМ и ЦПГ при попытке запуска двигателя!. 5

Убедившись, что цепь привода ГРМ не соскочила с ведущей звездочки на коленчатом валу, устанавливаем распределительный вал в головку цилиндра, одновременно надев на его звездочку цепь так, чтобы метки на звездочке распределительного вала расположились параллельно плоскости кромки головки цилиндра, а кулачки были направлены вниз (внутрь головки)

5. Убедившись, что цепь привода ГРМ не соскочила с ведущей звездочки на коленчатом валу, устанавливаем распределительный вал в головку цилиндра, одновременно надев на его звездочку цепь так, чтобы метки на звездочке распределительного вала расположились параллельно плоскости кромки головки цилиндра, а кулачки были направлены вниз (внутрь головки).

6. Устанавливаем опору коромысел, сориентировав ее согласно установочным меткам. Смазываем кулачки и подшипники распределительного вала.

ВНИМАНИЕ!

ВНИМАНИЕ!

При сильной деформации (сплющенности) медных шайб они подлежат замене, так как если шайбы будут прилегать неплотно из-за подтекания масла, в системе смазки упадет давление и мотор быстро выйдет из строя. Уплотнение этого соединения каким-либо герметикой недопустимо.

7. Устанавливаем на шпильки уплот-нительные медные шайбы.

8. Наворачиваем все четыре гайки крепления головки цилиндра, не затягивая их.

9. Утапливаем рабочий стержень на-тяжителя цепи ГРМ внутрь корпуса.

10. Устанавливаем натяжитель цепи ГРМ наместо, затягиваем болты его крепления.

11. Вставляем рабочий болт и пружину натяжителя цепи ГРМ, затягиваем его. При этом можно будет услышать характерные щелчки — сработает храповой механизм рабочего стержня натяжителя который, под воздействием пружины, выйдет из корпуса и натянет цепь ГРМ.

13. Вворачиваем и затягиваем дополнительные болты крепления головки цилиндра.

14. Торцовым ключом за центральный болт маховика, или руками, держась за маховик, медленно проворачиваем коленчатый вал двигателя по часовой стрелке на 3—4 оборота, чтобы убедиться, что фазы ГРМ установлены верно, и поршень не сталкивается с клапанами.

15. Устанавливаем коленчатый вал в ВМТ такта сжатия и еще раз контролируем правильность установки распределительного вала по меткам.

17. Проворачиваем коленчатый вал на несколько оборотов и еще раз контролируем правильность установки клапанных зазоров.

18. Устанавливаем крышку головки цилиндра и затягиваем ее болты.

19. Надеваем шланг вентиляции картера на штуцер в крышке головки цилиндра.

20. Устанавливаем кожух охлаждения цилиндра.

ВНИМАНИЕ!

Не забудьте извлечь из впускного коллектора бумагу, если при разборке вы закрывали его от грязи.

21. Устанавливаем впускной патрубок в сборе с карбюратором.

ВНИМАНИЕ!

В большинстве случаев, при установке выпускной системы, прокладка выпускной трубы нуждается в замене. Лучше при сборке заменить ее новой.

Источник

Обкатка

Движение начинать плавно. Не применять резкого ускорения и торможения. Дорогу выбирать без препятствий и грязи. Часто останавливаться, двигатель не перегревать.

Первые 1000 км: — нельзя ездить с полностью поднятой дроссельной заслонкой; — нельзя чрезмерно загружать; — ездить без пассажира; — не обучаться езде.

При длительных поездках, нужно через каждые 30 минут езды, делать остановки на какое – то время.

Если это двухтактный аппарат, то, советуем добавлять в бензин масло. В пропорции 1 литр масла на 100 литров бензина, независимо от масляного бака раздельной системы подачи масла.

Соблюдать скоростной режим указанный производителем.

Первые 200 км — макс. скорость 30. Следующие до 600 км– макс. скорость 40 . Остальные до 1000 км – макс. скорость 50.

После поездки. Тщательно очистить от грязи. Произвести строгий осмотр. Проверить крепление всех механизмов. Проверить свободный ход рычагов. Замеченные неисправности устранить.
