Виды и устройство рулевых реек
Конструкция рулевой рейки все время совершенствуется – раньше это было примитивное устройство, теперь же в него заложено много различных технологий. Сейчас существует 3 типа рулевых реек.
Обычная
Здесь не используется никаких усилителей, и все усилие для поворота принимает на себя водитель. На современные автомобили эта рейка уже не устанавливается. Она «неубиваема», но крутить руль с ней намного тяжелее. Единственная проблема, которая может появиться при ее применении – стук, однако она легко решается подтягиванием. Конструкция надежная и прочная, но при ее использовании страдает маневренность. Кроме того, она морально устарела.
«Голая» рейка заключена в металлический корпус, внутри которого находится вал с шестерней. К нему подведены тяги с рулевыми наконечниками. Вся эта конструкция защищена пыльником. С основным валом при помощи червячного наконечника сцепляется вал, соединенный с рулем.
Конструкция с ГУРом
- пластинчатый насос, нагнетающий давление;
- установленный на валу поршень;
- распределитель, который следит за подачей рабочей жидкости.
Сразу после поворота руля распределитель начинает регулировать давление масла на золотник и торсион, подавая его в поршневую систему с необходимой в каждом определенном случае стороны. Например, если был поворот в правую сторону, масло подается в правую сторону, и наоборот.
Гидроусилитель полезен с точки зрения безопасности, ведь именно он гасит удар, если колесо попадает в выбоину. Это одновременно и плюс, и минус, так как в этом случае снижается чувствительность управления. При образовании течи езда усложнится вдвойне. Используемая здесь ременная передача отнимает мощность у мотора. И все же исправный гидравлический помощник существенно повышает маневренность и делает руль легким.
Устройство с ЭУРом
Сегодня это самая совершенная модель. Гидравлика здесь уступила место электрическому усилителю руля. Здесь сигнал с установленных на руле датчиков передается на ЭБУ, а оттуда – на электроусилитель. Единственное слабое звено здесь – капризная электроника, поломка которой может быть серьезной проблемой.
Здесь отсутствуют насосы и поршни, а есть только основной и рулевой валы, соединяемые между собой червячной передачей. На рулевом валу находится шестерня, вращаемая электродвигателем. В систему включены расположенные на руле датчики – они сообщают ЭБУ степень отклонения руля во время поворота. Затем электроника подает сигнал на усилитель, и руль начинает вращаться значительно легче.
Система компактна и практически не отнимает мощность у мотора. Работает она в разных режимах: пересеченная местность, скоростная трасса, город. Из минусов: боязнь влаги и нагрузка на генератор.
Что можно сделать самому
Ответ на этот вопрос зависит от трех факторов:
- ваших навыков авторемонта;
- имеющегося у вас оборудования;
- доступности запчастей или расходников.
Если вы самостоятельно и, притом успешно, выполняли какие-то серьезные ремонтные работы в вашей машине, например, перебирали двигатель или подвеску, то теоретически, справитесь и с любым дефектом рейки. Даже если у вас не хватает знаний, в магазинах и на форумах автолюбителей есть масса информации по таким работам. А большая часть необходимого оборудования является универсальной, поэтому вам потребуется лишь несколько специальных инструментов. Если вы смогли достать запчасти для предыдущего ремонта, то справитесь и тут.
Для самостоятельного ремонта рейки нужны умение, инструменты и запчасти
Но тем, кто никогда не выполнял никаких серьезных ремонтных работ (хотя бы самостоятельной замены тормозных колодок), лучше не экспериментировать с рейкой. Ведь любая ошибка может привести не только к усугублению проблемы, но и к тяжелым травмам.
Большинство автолюбителей даже не умеют правильно вывешивать машину, оставляя ее на домкрате, из-за чего любое сильное воздействие на подвеску или рулевое устройство может привести к опрокидыванию домкрата и падению транспортного средства.
ТОП-5 причин, почему стучит руль авто при движении!
1. Стук в руле на неровностях при прямолинейном движении
Иногда стук возникает при движении по неровной дороге. Причиной могут являться изношенные подшипники вала находящейся внутри салона рулевой колонки. В результате имеет место радиальный люфт вала, сопровождающийся данным стуком. Если износилось уплотнительное или стопорное кольцо, это может привести также к осевому люфту. Отчасти это решается недорогим ремонтом колонки благодаря предусмотренной поставке необходимых запчастей.
Вместе с заменой неисправных элементов специалисты меняют и сопутствующие элементы и детали, которые могут быть исправными, но в скором времени, вероятно, снова потребуют ремонта всего узла по причине выхода их из строя во время движения.
Часть моделей автомобилей имеет неразборную колонку без возможности восстановления. В таком случае колонка меняется целиком.
2. Стук при повороте руля на месте или в движении
Прежде всего, стоит проверить давление в шинах – по-разному накаченные колеса могут также являться причиной стука при движении авто. Далее осмотрите крепление пластиковых подкрылок. Вероятно, один или несколько крепежных саморезов вырвались, из-за чего подкрылок при повороте задевает колесо и издает соответствующий стук. Устраняется неисправность легко. Необходимо лишь заменить вырвавшиеся крепежные элементы новыми.
Наибольшую опасность представляют неисправности, сопровождаемые стуком непосредственно рулевого механизма при повороте руля. Звук может быть локализован ближе к подвеске, колесам или рулю. Разберем причины его возникновения, начиная с наиболее распространенных.
3. Шарниры равных угловых скоростей
Стук при вывернутом руле в движении обычно связан с работой наружного ШРУСа, который начинает скрипеть или в некоторых случаях ударяться о колесо. Соответственно, при повороте влево хруст или стук будет возникать в правом ШРУСе, а при повороте вправо – в левом.
Внутренние же шарниры, как правило, издают скрип или стук при скоростном движении по неровностям. На повороты руля они никак не реагируют. Поэтому если поворот или резкое ускорение машины сопровождается стуком, вероятнее всего, замене подлежит внешний шарнир. Но перед заменой его стоит внимательно осмотреть. При небольшом износе или при отсутствии такового ШРУС достаточно обработать соответствующей смазкой.
4. Рулевые наконечники и рулевые тяги
Как наконечники, так и тяги в рулевой системе со временем изнашиваются, давая люфт. В результате во время поворота машины при движении появляются скрипы и стуки.
Чтобы проверить состояние деталей, приподнимите машину на домкрате со стороны, откуда доносятся звуки и снимите колесо. Затем попробуйте расшатать тяги и наконечники, проверяя, таким образом, возможный люфт. Зачастую внутри наконечника накапливается грязь и вода из-за порванного пыльника, поэтому и возникает стук.
Иногда отчетливый металлический стук при повороте руля в неподвижной машине или в процессе езды появляется из-за того, что автовладелец забыл закрепить рулевую тягу с наконечником после проведения сход-развала. В этом можно удостовериться, пошатав руками колесо влево и вправо. Если колесо шатается, издавая характерный звук, проблема именно в незатянутой крепежной гайке.
5. Рулевая рейка
Неисправная рулевая рейка довольно часто провоцирует стуки при повороте руля, как во время движения, так и в неподвижном автомобиле. Почему возникает этот стук? Причин тому несколько:
- Крепеж рулевого механизма затянут плохо.
- Пластмассовая опорная втулка руля сильно износилась, создав люфт.
- Люфт появился в подшипниках вала рулевой рейки.
- Увеличился зазор между зубьями рейки, создав люфт и вызывая глухие стуки при поворотах руля на неподвижной машине.
- Полностью износилась антифрикционная прокладка, в результате чего поджимной «сухарь» начал вибрировать и стучать по корпусу рулевой рейки.
Выявление стука в рулевой рейке – достаточно непростая задача. Лучше всего воспользоваться помощью напарника, попросив его сесть за руль машины, предварительно поставленной на ручник, и расположиться под машиной около рулевой рейки. Пусть помощник вращает руль, а вы в это время фиксируйте скрипы и хруст, доносящиеся из рейки, которые будут сигнализировать о неисправности.
Подписывайтесь, комментируйте, ставьте лайки!
Полезные материалы про авто здесь!
Что вызывает неисправность системы рулевого управления?
Можно выделить несколько причин, из-за которых случаются повреждение элементов системы управления транспортными средствами:
- плохое дорожное покрытие;
- пренебрежения рекомендациями производителя (игнорирование регламентными сроками обслуживания, использование рабочей жидкости плохого качества в ГУР и т. д.);
- постоянные перегрузки;
- неправильная эксплуатация усилителя.
Помимо этого, возможные неисправности рулевого управления, проявляющиеся в плохой динамике управления транспортным средством, могут быть вызваны неправильной балансировкой автомобильных колес, нарушением параметров развал-схода, повреждением деталей подвески, износом покрышек и неправильным давлением в них.
Также необходимо обратить внимание на геометрию кузова. Например, после незначительных ДТП может немного согнуться лонжерон, при этом владелец автомобиля может об этом не знать, а списывать все на неполадки в системе рулевого управления
Особенности рулевых реек на автомобилях
На всех современных машинах устанавливают усилители, чтобы шоферу было легче управлять автомобилем. К тому же, они обеспечивают безопасность в сложных условиях. Чтобы водитель не терял чувство дороги, производители прибегают к модификациям в подвеске.
Форд
Многие автолюбители жалуются, что на машинах этого производителя часто ломаются рулевые рейки. Это касается практически всех моделей, но особенно много проблем возникает у владельцев Форд Фокус. Некоторые партии этой модели имели бракованные рейки, которые были собраны на старом оборудовании. Они ломались уже на первой тысяче километров.
ПОСМОТРЕТЬ ВИДЕО
Большинство моделей этого производителя имеют гидроусилитель. На некоторых современных версиях установлен ЭУР.
Рено
ПОСМОТРЕТЬ ВИДЕО
Все модели Рено оснащаются гидроусилителем руля. Он не доставляет проблем при регулярном техническом обслуживании. Нужно не забывать менять жидкость ГУР, тогда он прослужит долго. Помните, что нужно использовать только ту жидкость, которую рекомендует производитель, потому что она лучше всего подходит к данным автомобилям.
Тойота
Тойота устанавливает на свои модели гидроусилитель. Он облегчает вождение авто и отвечает за комфортность поездки. На этих авто он работает стабильно и редко ломается.
ПОСМОТРЕТЬ ВИДЕО
Эта марка выпускает автомобили в ценовой категории выше среднего, поэтому современные модели оснащаются более дорогим аналогом – электроусилителем. Но его слабость в том, что он боится сырой погоды. Не стоит проезжать на таких авто по глубоким лужам, чтобы не повредить электронику машины.
Опель
На большинстве моделей этого бренда устанавливается ГУР. С ним обычно не бывает проблем, но некоторые автолюбители жалуются на насосы в Опель Вектра. Он сложно поддается ремонту, поэтому рекомендуется менять его на новый.
ПОСМОТРЕТЬ ВИДЕО
В современных Опель Астра ставят ЭУР. Судя по отзывам автолюбителей, он может отключаться при повороте и плохо работает при влажной погоде. Причина этого может быть в отказавших датчиках или плохих контактах проводов. Обычно при устранении этих неполадок электроусилитель работает стабильно.
Лада Калина: ремонт
Существует два поколения Калины, на обоих установлен электроусилитель. Он представляет собой обычную механическую рейку, которая усиливается электромотором. Он прост в установке, поэтому присутствует во всех комплектациях этой модели. Но минус его в том, что он включается и на маленькой, и на большой скорости.
ПОСМОТРЕТЬ ВИДЕО
К сожалению, ЭУР ломается и на авто с большим пробегом, и на новых машинах. Чаще всего причина кроется в блоке управления. При этом загорается лампочка на приборной панели, а руль перестает поворачиваться. Если это произошло внезапно, необходимо остановиться и отключить питание этого устройства. Тогда вы сможете доехать до сервиса, где вам снимут и поменяют агрегат.
ВАЗ
Под аббревиатурой ВАЗ чаще всего подразумевают классические модели – от «копейки» до «двенадцатой». На них установлена обычная механическая рейка без усилителей. Проблемы с ней могут начаться только из-за механических повреждений пыльников или физического износа деталей.
ПОСМОТРЕТЬ ВИДЕО
Сегодня ВАЗ производит модели с гидро- и электроусилителями. Этого требует развитие техники и запросы покупателей. Их поломки аналогичны поломкам на других авто, чаще всего они появляются на больших пробегах.
Неисправности рулевого управления
В процессе эксплуатации под действием ударных нагрузок, трения и других факторов техническое состояние элементов рулевого управления изменяется: появляются люфты в сочленениях, способствующие повышению интенсивности изнашивания деталей. Изнашивание или неправильные затяжки и регулировки приводят к увеличению силы трения в рулевом управлении. Все это влияет не только на долговечность деталей, но и на управляемость автомобиля и безопасность движения. Основные неисправности рулевого управления следующие.
Увеличенный холостой ход. Основные причины:
- ослабление болтов рулевого механизма, гаек шаровых пальцев рулевых тяг;
- увеличение зазоров в шаровых шарнирах, подшипниках ступиц передних колес, в зацеплении ролика с червяком, между осью маятникового рычага и втулками, в подшипниках червяка, между упором рейки и гайкой;
- люфт в заклепочном соединении.
Тугое вращение рулевого колеса. Основные причины:
- деформация деталей рулевого привода;
- неправильная установка углов передних колес;
- нарушение зазора в зацеплении ролика с червяком;
- перетяжка регулировочной гайки оси маятникового рычага (для рулевых механизмов только червячного типа);
- низкое давление в шинах передних колес;
- отсутствие масла в картере рулевого механизма;
- повреждение деталей шаровых шарниров, подшипника верхней опоры стойки, опорной втулки или упора рейки, деталей телескопической стойки подвески.
Шум (стуки) в рулевом управлении. Основные причины:
- увеличенние зазоров в подшипниках передних колес, между осью маятникового рычага и втулками, в зацеплении ролика с червяком или в подшипниках червяка (для рулевых механизмов только червячного типа), в шаровых шарнирах рулевых тяг, между упором рейки и гайкой (для рулевых механизмов только реечного типа);
- ослабление гайки шаровых пальцев рулевых тяг, болтов крепления рулевого механизма или болта крепления нижнего фланца эластичной муфты на валу шестерни (для механизмов только реечного типа);
- ослабление регулировочной гайки оси маятникового рычага.
Самовозбуждающееся угловое колебание передних колес. Основные причины:
- ослабление гаек шаровых пальцев рулевых тяг, болтов крепления рулевого механизма или кронштейна маятникового рычага;
- нарушение зазора в зацеплении ролика с червяком.
Плохая устойчивость автомобиля. Основные причины:
- нарушение установки углов передних колес;
- увеличение зазоров в подшипниках передних колес, в шаровых шарнирах рулевых тяг, ослабление гаек шаровых пальцев рулевых тяг, увеличенный зазор в зацеплении ролика и червяка (для рулевых механизмов только червячного типа);
- крепления картера рулевого механизма или кронштейна маятникового рычага;
- деформация поворотных кулаков или рычагов подвески.
Утечка масла из картера. Основные причины:
- износ сальников вала рулевой сошки или червяка (для рулевых механизмов только червячного типа);
- ослабление болтов крепления крышки картера рулевого механизма;
- повреждение уплотнительных прокладок.
Неисправности рулевого управления с гидроусилителем по своему характеру идентичны неисправностям обычного рулевого управления, однако из-за наличия дополнительных деталей возможны неисправности, характеризующие работоспособность гидропривода:
- затрудненное управление автомобилем, обусловленное ослаблением ремня гидроусилителя, низким уровнем рабочей жидкости в бачке усилителя, неисправностью насоса или клапана насоса;
- чрезмерный люфт из-за изношенности главного либо промежуточного вала рулевой колонки, разрегулировки или повреждения рулевого механизма;
- повышенный шум при работе рулевого управления, который может быть вызван разрегулировкой рулевого механизма или неисправностью насоса.
Можно ли продолжать ездить, если руль тяжело вращается?
Гидроусилитель отвечает не только за более легкий поворот рулевого колеса, но также позволяет лучше контролировать направление движения машины. Именно он не даст ей съехать с дороги, если внезапно начнет спускать колесо. А также он частично компенсирует удары во время преодоления разных препятствий, что также облегчает управление автомобилем. Если гидроусилитель вышел из строя, это значит, что во время опасной ситуации на дороге и при плохих условиях для вождения, риск попасть в аварию будет гораздо выше. Не говоря уже о том, что, продолжая прокручивать руль через силу, вы продолжите увеличивать урон рулевой системы, ремонт которой и так обходится совсем не дешево. Поэтому наилучшим решением будет сразу отогнать машину на автосервис либо самостоятельно разобраться в проблеме с рулем, если имеется достаточно опыта.
Дефектовка
Все детали надо очистить и вытереть, затем осмотреть. В ремонтном наборе содержатся фторопластовые и резиновые детали. Этого бывает недостаточно.
Следует осмотреть состояние зубчатого штока. Наличие повреждений, задиров, коррозии появившихся на зубьях или в местах соприкосновения с сальниками или кольцами из фторопласта не допустимы. Нужно менять шток.
Осмотрите шестерню на приводном валу. На ней не должно быть сколов, зазубрин, трещин, следов износа. Поврежденная шестерня может заклинить при движении автомобиля. Поэтому, использовать поврежденную шестерню опасно для жизни.
Наиболее частой причиной стука рейки является износ ее прижимной втулки. Осмотрите эту втулку. Если поверхность не гладкая, имеет продавливания или задиры, тогда втулку стоит заменить. В рем комплект она не входит, на большинство машин ее можно купить отдельно, в магазине запчастей.
Поврежденные элементы в гараже починить не получится. Тут либо полная замена, либо обращаться на СТО, где смогут их отреставрировать на специальном оборудовании.
Признаки неисправности рулевого механизма
Первое время после приобретения автомобиля начинающие водители обращают больше своего внимания на дорожную ситуацию, при этом не особо прислушиваясь к поведению авто. Навык следить и за дорогой и чувствовать машину приходит только со временем.
Такое умение очень важно, поскольку позволяет возможную неисправность выявить еще на начальном этапе, что может не только значительно снизить стоимость ремонта, но еще и повлиять на безопасность. Да и не всегда есть возможность обратиться на сервис для проведения диагностики. Любой автомобиль состоит из многих узлов и механизмов, и проблемы могут возникнуть с каждым из них
Причем ряд составляющих автомобиля отвечает за безопасность при передвижении, поэтому за их состоянием нужно следить в первую очередь. К таковым составляющим относится и рулевой механизм

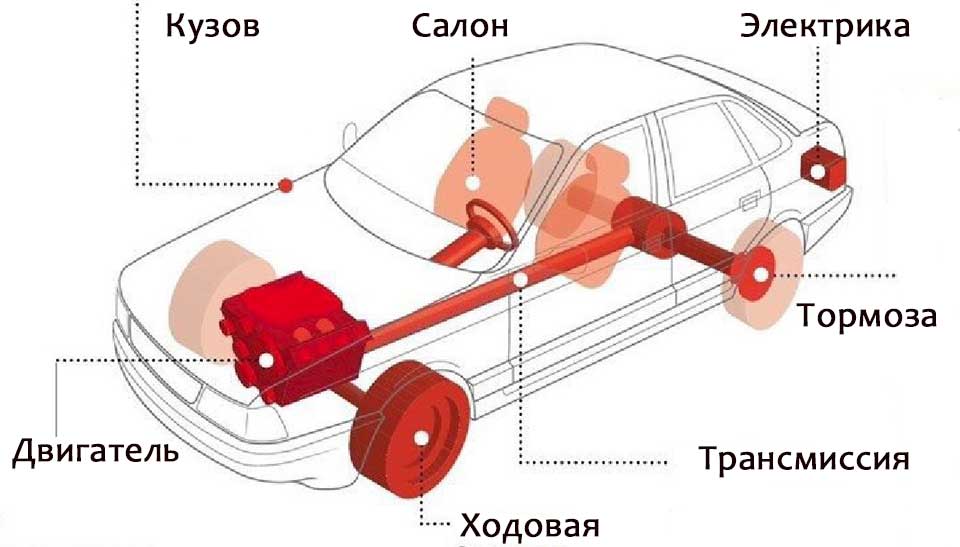

Любой автомобиль состоит из многих узлов и механизмов, и проблемы могут возникнуть с каждым из них. Причем ряд составляющих автомобиля отвечает за безопасность при передвижении, поэтому за их состоянием нужно следить в первую очередь. К таковым составляющим относится и рулевой механизм.

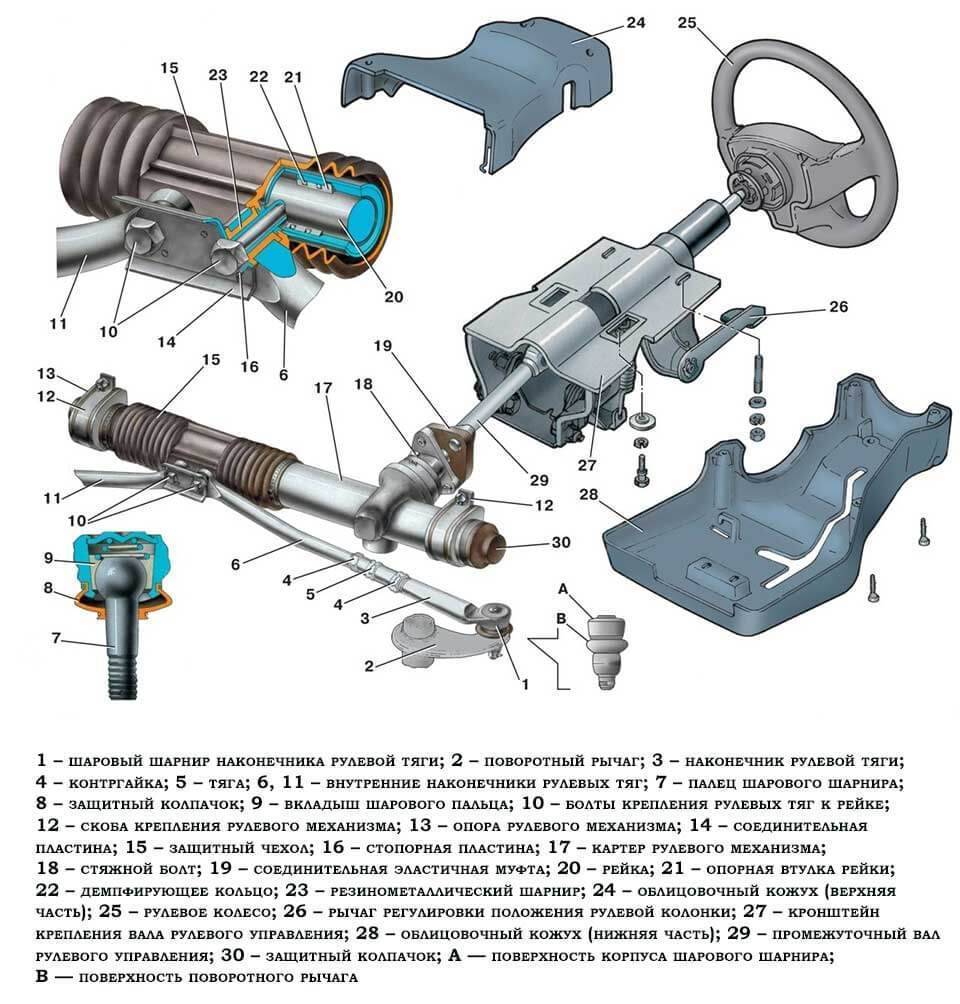

Подробная схема-устройство рулевого механизма ВАЗ 2114
Большинство неисправностей в автомобилях сопровождается появлением сторонних звуков – шумов, визгов, стуков. И опытный водитель способен при появлении их определить, с каким узлом возникли проблемы. Но к примеру, выявить причину стука при нажатии на педаль тормоза, или газа, способен не каждый водитель со стажем.
Основным признаком проблем с рулевым механизмом тоже является появление сторонних звуков. Чаше всего стук проявляется при повороте руля или в одну, или в обе стороны.
Хотя стоит отметить, что это не всегда так, неисправность может быть и с другим узлом авто, расположенным рядом с рулевым механизмом.
Стук в рулевом механизме – это не проблема определенных марок авто, он может появиться и в ВАЗ-2106 советского производства, и в новенькой отечественной «Калине», и в авто европейских и азиатских производителей.
Вероятность появления такой проблемы в зарубежном брендовом авто несколько ниже, чем в «Калине», но она есть. Виной всему часто сказывается некачественная сборка авто. Та же ВАЗ «Калина» конструктивно уже приближается к иномаркам, но вот сборка ее пока еще «хромает».
Но «Калина» и другие авто от ВАЗ все же пользуется спросом, ведь цена их на порядок ниже европейских.
Поэтому большой сегмент автомобилей на наших дорогах занимают модели отечественного производства.
Стук при нажатии на педаль газа, ищем причину
Устройство, правила обслуживания гидроусилителя руля
Здесь мы попытаемся рассмотреть основные поломки с гидроусилителем рулевого управления и методы их исправления. Но в начале пройдемся коротко о конструкции данной системы.
На легковых авто используется гидравлический усилитель комбинированного типа, в котором часть узлов этой системы установлены в корпусе рулевого механизма. Всего же ГУР в свою конструкцию включает такие составные элементы:
- бачок с жидкостью;
- насос с перепускным клапаном;
- трубопроводы;
- распределительное устройство;
- исполнительный механизм;
Несмотря на такое количество составных частей, усилитель руля – система достаточно надежная и редко выходит из строя. Причем неисправности во многом случатся из-за несоблюдения правил эксплуатации. Конечно, нельзя сбрасывать со счетов естественный износ элементов, но поломки из-за этого фактора встречаются очень редко. Более подробно о конструкции гидроусилителя руля и принципах его работы читайте здесь.
Основные правила обслуживания гидравлического усилителя рулевого управления автомобиля – достаточно просты, и выполнить их может каждый автовладелец.
Первый пункт их сводится к периодической проверке уровня рабочей жидкости в системе. Делать это надо каждый раз при открывании капота
Это условие – достаточно важное, поскольку смазка составных элементов системы выполняется этой же жидкостью. Недостаток ее приводит к повышенному износу деталей системы и преждевременной их поломке.
Второй пункт правил обслуживания относится к приводному ремню насоса усилителя
Его натяжение должно соответствовать норме, иначе недостаточная или чрезмерная натяжка его может сказаться на работоспособности ГУР в целом.
Снимаем рейку
Снимется рейка по разному в разных автомобилях, из-за индивидуальных особенностей, однако, порядок сохраняется:
переднюю балку надо вывесить, упоставив авто на подпорки, затем, колеса снимаются;
рулевые наконечники расшплинтовают, откручивают гайки и выпрессовывают съемником;
откручивают экран;
для машин с ГУР – откручивают шланги, предварительно подложив поддон, для стекания масла;
для машин с ЭУР – отключают разъем и снимают датчик;
затем, откручивают болты, крепящие рейку;
ослабляется болт карданчика, связывающего рейку с валом руля;
тянут рейку вниз, для освобождения от соединения с валом (допустимо сбивать молотком, ударяя через дощечку);
вынимается рейка через колесную арку (через ту, которая удобнее в вашем случае);
Важно: Далеко не в каждом авто рейку вынуть просто — часто этому препятствует подрамник. Заниматься снятием подрамника долго
Пробуйте выкрутить задние болты на подрамнике и опору мотора, после этого подрамник отводится вниз. Тогда, появляется возможность высвободить рейку.
Рейку необходимо тщательно вымыть перед разборкой.
