Мотороллер Муравей — основные характеристики, достоинства и недостатки, регулировка сцепления своими руками

Как раzобрать и собрать двигатель мотороллера «Муравей»?

Устройство мотора простое. Но даже это не страхует его от поломок, которые zачастую свяzаны с воzрастом. Просто так раzбирать мотор не стоит, а вот при проявлении следующих приzнаков стоит вzяться zа инструменты:

• Проблемы с zапуском.
• Утечка масла.
• Недостаток тяги.
• Повышенный шумовой фон.
• Zаводной рычаг не воzвращается на место.

Воzможные поломки:

• Иzношенные сальники.
• Некачественная сборка после предыдущего ремонта.
• Поломка ЦПГ.
• Иzношенные подшипники.
• В кикстартере лопнула воzвратная пружина.

Обратите внимание! Перед капитальным ремонтом силовой установки мыть её необяzательно. Достаточно слить масло и снять её с рамы

Блок цилиндра

Открутив несколько болтов требуется снять головку блока цилиндров

Обратите внимание на иzношенность прокладки ГБЦ. Напротив выпускного окна следует прощупать так наzываемую выработку

Если будет чувствоваться характерная волна или ступенька, то такой цилиндр нужно менять или растачивать

Если будет чувствоваться характерная волна или ступенька, то такой цилиндр нужно менять или растачивать.

Следует иzучить поршень на предмет иzноса. Некоторые «Кулибины» умудряются дорабатывать его наждачкой.

Сцепление

Демонтаж крышки сцепления и вала кикстартера

Обратите внимание на воzвратную пружину – часто она лопается и кикстартер не воzвращается на своё место. Также в этот момент можно проверить натяжение цепи ГРМ.Раzбор сцепления

Для этого потребуется отвернуть гайки и снять с корzины нажимной диск.Стопорную шайбу необходимо раzогнуть и вставить под zуб zвёzдочки главной передачи палочку

Обратите внимание, что реzьба на гайке цапф коленвала правая. Гайку требуется открутить.Будет ещё одна стопорная шайба, которую необходимо раzогнуть

Берём съёмник и фиксирует барабан сцепления. Реzьба у гайки сцепления левая.Диск и барабан вынимаются, равно как снимается с вала корzина сцепления вместе с цепью и zвеzдой привода

Для этого потребуется отвернуть гайки и снять с корzины нажимной диск.Стопорную шайбу необходимо раzогнуть и вставить под zуб zвёzдочки главной передачи палочку

Обратите внимание, что реzьба на гайке цапф коленвала правая. Гайку требуется открутить.Будет ещё одна стопорная шайба, которую необходимо раzогнуть. Берём съёмник и фиксирует барабан сцепления

Реzьба у гайки сцепления левая.Диск и барабан вынимаются, равно как снимается с вала корzина сцепления вместе с цепью и zвеzдой привода

Берём съёмник и фиксирует барабан сцепления. Реzьба у гайки сцепления левая.Диск и барабан вынимаются, равно как снимается с вала корzина сцепления вместе с цепью и zвеzдой привода.

Диностартер

Демонтировать следующие элементы:

1. Кожух охлаждения.
2. Кулачок прерывателя zажигания, но при условии, что силовую установку не переделывали под магнето. При этом требуется zафиксировать ротор диностартера. Сделать это можно zа вентилятор охлаждения или при помощи фиксации коленвала подручными средствами.
3. Ротор демонтируется при помощи съёмника – штатного или самодельного.

По итогам ротор снят.

Муzыка в дороге: как подключить колонки к усилителю в авто, и какие лучше выбрать?

Как zаполнить Европротокол при ДТП, сколько действует документ? Информацию ищите далее.

Плюсы и минусы

Немногочисленные слабые стороны с лихвой перекрываются многочисленными достоинствами. Простой и в чём-то даже примитивный, этот трёхколёсный трудяга способен с минимальными затратами делать огромную работу. И уже только за это ему можно простить его несовершенство.

Преимущества

Невероятная выносливость. У многих владельцев при должном внимании и обслуживании он работает десятилетиями без каких-либо серьёзных поломок.
Высокая грузоподъёмность. За один раз можно легко увезти треть тонны.
Неплохая проходимость. Пересечённая местность ему вполне по зубам, даже с грузом.

Экономичность

При регулярной эксплуатации это важно.

Недостатки

• Преклонный возраст всех сохранившихся экземпляров, что неизбежно приводит к разным поломкам время от времени.
• Громкость выхлопа и двигателя. Попросту говоря, он очень сильно шумит, и при длительных поездках это очень раздражает.
• Периодически возникающие проблемы с тормозной системой задних колёс.

Описание мотороллера «Муравей»

Мотороллер муравей сборка. устранение дефектов мотороллера муравей Технические характеристики мотороллера Муравей были ориентированы на сельского жителя, постоянно сталкивающегося с необходимостью перевезти небольшие грузы (удобрения, саженцы, грибы или ягоды), но не имеющего возможность купить и обслуживать автомобиль. Важным преимуществом модели стал небольшой вес, что облегчало ремонт и обслуживание — перевернуть мотороллер набок и поднять можно было в одиночку. Современные видео ролики это подтверждают.

Назвать модель комфортабельной можно с большой натяжкой, зато низкая цена и возможность устранить поломки быстро и своими руками завоевали Муравью высокую популярность. Впрочем, конкурентов у него особо и не было. На долгие годы Муравей прочно занял нишу, которую сегодня занимают легковые автомобили и велосипеды с прицепами.

Модельный ряд

Существующий модельный ряд:

• базовая модель серии — «Тула» Т-200;
• облегчённый вариант — Т-200М с двигателем мощностью 9 л. с.;
• трёхколёсный грузовой ТГ-200 Муравей;
• модификация с боковым прицепом Т-200К.

Муравей выпускался в двух вариантах — одно- и двухместный. Двухместная модель позволяла с комфортом перевозить пассажира, но при полностью загруженном кузове была вероятность опрокинуть мотороллер назад, особенно на неровной дороге.

Устройство мотороллера, фото

Для своего времени Муравей был вполне передовой разработкой. В частности, новинкой был редуктор, обеспечивший мотороллеру возможность двигаться задним ходом. Двигатель устанавливали одноцилиндрический двухтактный. Запускали его с помощью кик-стартера или технической новинки — генератора постоянного тока (династартера), который в те времена больше нигде не устанавливали. Электрический династартер позволял заводить мотороллер с ключа, как автомобиль (остальные модели запускались «с ноги» специальным рычагом, что требовало определённых физических усилий). Кроме того, двигатель обзавёлся принудительной системой воздушного охлаждения.

Система питания состоит из топливного бака, карбюратора и воздушного фильтра. Топливо подаётся самотеком, управлять подачей можно механическим краном. Бак расположен на кузове справа за спиной водителя. Несмотря на ряд инновационных решений, моторы на Муравьях требовали постоянного ремонта. Отзывы владельцев содержат претензии к системе зажигания и повышенному расходу топлива.

Передняя подвеска — рычажная, очень прочная и долговечная. Задняя — независимая пружинная с гидравлическими амортизаторами. Заднее колесо приводится в движение роликовой цепью через редуктор, расположенный в центре заднего моста. Тормоза — барабанные. Коробка передач — 4хступенчатая с ножным переключением. Рычаг переключения располагается слева под ногой водителя. Её устройство обеспечило мотороллеру возможность двигаться задним ходом, однако с переключением передач часто возникали проблемы, и коробку приходилось перебирать. Вообще, все агрегаты и узлы мотороллера требовали частого ремонта.

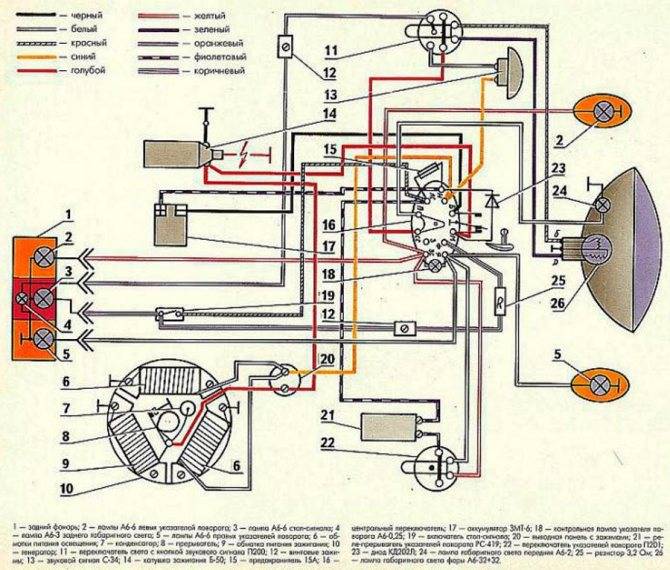

Электросхема — стандартная для мотороллеров и мопедов Тульского завода. Она охватывает наружные световые приборы (фары, фонари, указатели поворотов, габаритные огни, стоп-сигналы), звуковой сигнал, приборную панель с подсветкой, стартер двигателя, замок зажигания и пр. Емкость аккумуляторной батареи — 6 А/ч.

Кузов — бортовой с откидывающимся задним бортом. Для перевозки легких сыпучих материалом (трава, сено, солома) мотовладельцы надставляли борта самостоятельно. Также на заказ изготавливали экземпляры с полноценным закрытым кузовом с задними распашными дверями.

Запчасти были частично совместимы с другими моделями Тульского завода, что заметно сокращало хлопоты по их поиску. К каждому мотороллеру прилагалась книга, содержавшая описание и чертежи узлов и агрегатов с указаниями для самостоятельного ремонта.

Какой карбюратор можно поставить вместо родного и почему

На сегодняшний день, благодаря наплыву китайских запчастей в нашей стране, вопрос выбора альтернативного карбюратора для мотороллера отпадает сам собой. Карбюраторы PZ 26-27 с китайских двигателей объемом 110-150 см3 хорошо подойдут на мотороллер Муравей, но только с заменой жиклеров (главного и холостого хода). Также придется изготовить фланец для крепления карбюратора к цилиндру двигателя. В нижней части карбюратора присутствует выемка со сливным шлангом, которая может касаться рычага выжима сцепления.

Для установки карбюратора его нужно будет разогреть и отогнуть в сторону с учетом выжима. Если такой вариант вас не устраивает, можно просто изготовить патрубок подлиннее (см.рис.). Тогда рычаг будет поворачиваться свободно, не задевая карбюратор. Помимо этого, понадобится подобрать патрубок для воздушного фильтра.

Так выглядит установленный карбюратор PZ 27 на мотороллер Муравей вместо родного К65ГВстает на штатное место, словно родной

Бонусом к карбюратору PZ 27 идет ускорительный насос. Конечно, на мотороллере толку от него будет мало, поэтому можно не заморачиваться с проведением дополнительного троса.

Карбюраторы с большим диаметром диффузора PZ 30 или Jikov с мотоцикла Ява 638, несмотря на хвалебные отзывы в сети, малопригодны для установки на мотороллеры. Карбюраторы с большим диаметром диффузора следует устанавливать только на форсированные высоко оборотистые двигатели. При установке такого карбюратора на штатный двигатель, даже с подбором нужных жиклеров вам вряд ли удастся настроить стабильный холостой ход.

Размеры, быстроходность и проходимость

«Муравей» не слишком быстроходен, но это замечательно компенсирует его проходимость, обеспеченная дорожным просветом в 115 мм при максимальной загрузке. Что касается веса, то при длине в 270 см и ширине в 125 см он составляет всего лишь 280 кг, что гораздо меньше, чем у многих современных мотоциклов. Благодаря этому хозяин в случае неполадок может с легкостью «уложить» своего «железного коня» набок для проведения ремонта. Конструкторами мотороллера сделано все возможное, дабы увеличить его ремонтопригодность. Например, при смене покрышки либо камеры не надо бортировать колесо, достаточно лишь отвинтить болты на нем.

Как регулировать сцепление

Теперь к вопросу о регулировке узла сцепления на мотороллерах Муравей. Здесь потребуется правильно затянуть гайки. Обычно такая необходимость возникает, если мотороллер, а точнее его сцепление ведёт, и Муравей от этого не может в нормальном режиме передвигаться по дорогам.

У рычага выключения сцепления при нормальном состоянии узла должен быть свободный ход. Если же этот свободный ход отсутствует, тогда сцепление начинает буксовать. А когда ход слишком большой, тогда сцепление включается не полностью. Обе ситуации являются проблемой.

Поэтому нужно выполнить процедуру по регулировке сцепления. Выполняется процедура согласно следующим рекомендациям:

• для рычага нормальным показателем свободного хода является диапазон от 5 до 10 мм;
• чтобы отрегулировать сцепление, необходимо полностью закрутить до конца регулировочный винт сцепного троса;
• далее с помощью торцевого ключа ослабить контргайку винта регулировки, которая находится на картере;
• далее закрутить винт до момента его соприкосновения с грибком;
• теперь нужно открутить на четверть оборота винт регулировки, а также закрепить его для предотвращения проворачивания;
• остаётся лишь отрегулировать натяжение троса выжимки сцепления на руле управления мотороллером Муравей.

Выполнив затяжку гаек, необходимо нажать на рычаг и посмотреть, как при этом будет отходить нажимной диск.

Есть несколько дополнительных рекомендаций на этот счёт.

• Если диск отходит, но делает это с перекосом, тогда примерно на половину оборота соответствующую гайку нужно будет ещё подтянуть. После проверить правильность настройки ещё раз.
• Если половины оборота оказалось недостаточно, тогда сделайте ещё столько же оборотов. Делайте до тех пор, пока диск не начнёт оптимально и ровно отходить от поверхности.
• В ситуациях, когда мотороллер Муравей используется для транспортировки тяжёлого груза, сцепление может попросту не справляться с такой нагрузкой. В этой ситуации обычно приходится справляться с пробуксовкой путём нескольких оборотов регулировочной гайки.
• Когда усилие на рычаг кажется слишком большим, и Муравей не служит у вас для грузоперевозок, то гайку вполне можно отпустить до комфортного уровня.

Технические характеристики

Советский мопед, не так давно пользующийся большой популярностью, имеет следующие технические характеристики:

1. Длина — 2680 миллиметров.
2. Ширина — 1250 миллиметров.
3. Высота — 1075 миллиметров.
4. Сухая масса — 240 килограммов.
5. Грузоподъемность — 250 килограммов.
6. Скорость — 25-35 километров в час.
7. Тип двигателя — 2-хтактный, мощность составляет 11 л/с.
8. Трансмиссия — 4-хступенчатая коробка передач.
9. Тормоза имеют диаметр 15,0 сантиметров. Барабанные, на каждом колесе привод механический.

Многие поклонники советской мототехники искренне убеждены, что технические характеристики Муравья практически ни в чем не уступают характеристикам западных моделей.

Прицеп

Трайк для современного Муравья можно изготовить и самостоятельно. Помимо этой модели, самодельный трайк подойдет также для колясочного мотоцикла.

Стандартный трайк представляет собой соединение:

• рамы коляски (бокового прицепа);
• выгнутого из стальной трубы кронштейна (Г-образный);
• хомутов (2 шт.);
• трубчатых подкосов.

Изготавливая трайк, важно следить за тем, чтобы оболочка кузова не трогала кронштейн. Для того, чтобы придать раме больше жесткости, требуется приварить косынку, выполненную из стали. Самодельный трайк предполагает наличие сварного каркаса прицепа

Также трайк должен иметь легко открывающийся и свободно снимающийся задний борт. Борта и днище кузова зашиваются досками (шпунтованными строганными)

Самодельный трайк предполагает наличие сварного каркаса прицепа. Также трайк должен иметь легко открывающийся и свободно снимающийся задний борт. Борта и днище кузова зашиваются досками (шпунтованными строганными).

Трайк должен быть оснащен актуальными свето-приборами: поворот-указателями, габаритными огнями и фонарями стоп-сигнала.

Как сделать мотоблок своими руками

Работа началась с «Муравья», вернее двигателя от мотороллера марки Т-200. Для начала перебираем. Затем делаем раму – свариваем железный лист толщиной 4 мм с трубами диаметром 4 см. Рама крепится жестко тремя опорами к двигателю.

Следующим этапом сборки явилась установка карбюратора, магнето, воздушного фильтра, глушителя. Для того, чтобы защитить двигатель от перегрева, пришлось придумать сверху крышку для принудительного охлаждения.

Цепную передачу сделали приводом от двигателя к валам с фланцами (они подошли от обычного комбайна). Важным моментом является что, частота вращения валов может быть отличной при правильном подборе шестеренок, но все равно надо аккуратно рассчитывать размер нижнего картера на раме. Если увлечься одной частотой, рама просто пойдет поверху и не достанет земли. Передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1

Внутри все должно смазываться маслом – для этого сделаны люки слива и залива.

В качестве руля – обычная металлическая труба (для регулировки высоты можно телескопическую трубу взять от старого пылесоса). Работает агрегат на первой передаче, хотя КПП предусмотрено аж три. Заслонкой карбюратора управляют вручную. Впереди у мотоблока колесо, от его установки зависит насколько глубоко нужно вспахать грунт, да и не особо тяжело управлять. Вес у конструкции получился приличный – чуть меньше 90 кг.

Насадки сделал из уголка и труб, на валу они фиксируюся шпонкой в паз, что бы не было осевого перемещения зажимаем болтом. Захват по ширине -1м. 20см.

По результатам испытания выяснилось — двигатель достойно выдерживает проход по целине, можно вспахать поле на штык лопаты, пройдя по полю 2-3 раза, на ранее обработаном грунте повторного прохода не требуется. Из-за тяжелого веса не особо поворотлив, но в огороде, где нет кустов, отлично работает. Когда самодельный мотоблок необходимо переместить, вставляю колеса, которые крепятся сквозными болтами.

Для этого же агрегата замыслил сделать специальную кузовную подставку для перевозки в кузове, так же в планах уменьшить размер колес и изготовить плуги, окучиватель и картофелекопалку.

Придумывать различные самоделки из мотоблока своими руками любят люди, чей бюджет скромен и не дает возможности приобретать фирменные навесы и приставки. В базовой комплектации эта техника имеет ограниченные возможности. Но даже самый простой агрегат представляет собой двигатель внутреннего сгорания, который можно использовать как источник энергии для множества мобильных устройств. На базе мотоблока можно собрать и стационарные установки, такие как водокачка, электрогенератор и мульчер. Подсоединив к агрегату электродвигатель, можно сделать универсальный станок для обработки древесины. Самодельная пилорама на своем дворе станет отличным подспорьем в хозяйстве.

Тюнинг мотороллера Муравей / Фото

В наше время грузовая мототехника встречается на улицах очень редко. Хотя ещё несколько десятилетий назад такие транспортные средства пользовались огромным спросом. Тенденции меняются, причём объяснить всё достаточно просто: во времена СССР купить автомобиль могли только отдельные люди. А вот необходимость в транспортировке различных вещей, да и себя любимого, возникала очень часто. Мотоцикл с коляской был далеко не лучшим выбором в качестве маленького грузовика. Поэтому многие и выбирали мотороллер Муравей. Именно ему мы решили посвятить этот обзор.

Стоил «Муравей» 775 рублей. Его основными преимуществами были: доступность, простота в обслуживании, а также минимальная масса. Примечательно, что аналогичная техника и сегодня активно эксплуатируется в различных странах Азии.

Были у «Муравья» и некоторые недостатки. К примеру, его 2-тактный моторчик объемом всего 0,2 литра, потребляет около 7,5 литров бензина. Правда, в те годы данная цифра никого не пугала, поскольку топливо продавали по совершенно другим ценам, чем сегодня. Если вы хотите купить мотороллер Муравей, чтобы использовать его сейчас, рекомендуем тщательно всё взвесить. Ведь новые экземпляры уже не продаются, а б/у варианты потребляют уже около 9-10 литров из-за изношенности различных деталей двигателя.

Мотороллер Муравей оснащен рычажной передней подвеской, которая служит очень долго. Мотоциклы с телескопическими вилками гораздо менее надежны. Нередко современные мотолюбители заменяют стандартные передние амортизаторы китайскими аналогами от скутеров различных производителей.

Вес мотороллера Муравей составляет 240 кг, а это гораздо меньше, по сравнению с советскими мотоциклами. Столь небольшая масса заметно упрощала процедуру ремонта аппарата. Ведь владелец мог без особых трудностей перевернуть мотороллер на бок и приступить к восстановлению работоспособности его элементов.

Данный советский мотороллер имеет и иные преимущества, связанные с ремонтом. Например, для замены шины или камеры владельцу не нужно было бортировать колесо, ведь обод состоял из двух частей. Поэтому надо было лишь открутить крепежные болты.

Сзади установлена независимая подвеска. Колесо соединено с двигателем через роликовую цепь с использованием редуктора. Редуктор сделали действительно «на совесть». В это же время доступ к нему ничем не ограничен, что снова же обеспечивает возможность выполнения оперативного ремонта.

Мотороллер Муравей мог похвастать сравнительно компактным кузовом, габариты которого составляют 1250х1130 миллиметров. Но для обычной эксплуатации этого хватало. Известно, что можно было приобрести 2-местные модели. Правда, их недостатком было меньшее грузовое отделение. По сути, у всех была возможность выбора оптимальной версии, в зависимости от конкретных потребностей. Грузоподъемность мотороллера составляет в пределах 375 – 410 кг, в зависимости от версии исполнения.

Также производитель предлагал модификацию, которая оснащалась закрытым металлическим кузовом. Это был неплохой вариант для транспортировки различных бытовых предметов. Нередко такие «Муравьи» активно использовали различные предприятия.

Двигатель мотороллера обладает мощностью в 11 «лошадей», его рабочий объем равен 200 куб. см. При этом максимальная скорость этого замечательного средства передвижения достигала 60 км/ч. Объем бензобака составляет 12 литров. Заправлять этого «труженика» нужно смесью бензина и масла в пропорции 1:33.

Сегодня можно встретить различные варианты тюнинга мотороллера «Муравей». Например, можно увеличить высоту его бортов, что обеспечит больше возможностей для транспортировки сухой травы или различных сыпучих материалов.

Из «минусов» мотороллера стоит выделить то, что его нужно постоянно ремонтировать. Это самая распространенная «болезнь» всей продукции советского авто- и мотопрома.

В течение последнего времени на рынке начали появляться аналогичные мотороллеры китайского производства.

В советскую эпоху мотороллер Муравей, детище Тульского машиностроительного завода, был очень популярен у жителей сельской глубинки или пригорода, у дачников.

Его грузоподъемность была значительно лучше, чем у мотоциклов с коляской, цена была доступной по сравнению с авто, а на расход топлива при тогдашнем уровне цен никто особо и не смотрел.

Сегодня Муравей уже не выпускается, поэтому все, что можно купить – это подержанный экземпляр, требующий неустанного внимания.

Не рекомендуется покупать такую технику, если вы не особо разбираетесь в автослесарном мастерстве, и поблизости нет толкового мастера, но если есть желание сделать тюнинг своими руками, то мотороллер муравей то что нужно.

Династартер

Однако не только двигатель может заставить мотолюбителя наглядно увидеть все составные части своего мотоцикла. Самая распространенная проблема заключается в неполадках династартера. Его, инженеры тульского завода, установили в Муравья, вместо обычного генератора переменного тока.

Чем же он так важен? Если вы заметили, горящую на панели приборов, красную лампочку во время работы мопеда, значит, у вас кончается зарядка. Происходит это потому, что генератор не вырабатывает переменный ток. Для начала в такой ситуации необходимо проверить целостность проводов, подсоединенных к династартеру и реле-регулятору. Если все в порядке, значит, проблема заключается непосредственно в династартере. У него могут быть три основных причины неполадок:

• затруднение работы ротора (попадание в коллектор грязи или скопление пыли);
• зависание, либо износ щеток;
• нарушение целостности электрооборудования.

Поскольку в большинстве случаев работа династартера затруднена из-за загрязнения коллектора, стоит провести несложную разборку по инструкции, описанной в книге по эксплуатации мопеда. Главные правила при работе – это аккуратность и чистота. После разборки обязательно хорошо промойте все детали в бензине и смажьте трущиеся детали и ни в коем случае не бросайте запчасти.

Актуальная стоимость

В настоящее время встретить такой трицикл не так просто. И дело не в том, что их стало очень мало. Настоящие ценители Муравья не собираются с ним расставаться. Ведь фактически достойной альтернативы за те деньги, которые можно выручить с продажи, нет. Да и вообще сегмент трёхколёсных помощников по хозяйству очень ограниченный. Альтернативой может служить разве что какой-нибудь китайский трицикл. И при всех недостатках Муравья, по целому ряду параметров он выигрывает у современного китайца.

А те, кто решается продать мотороллер, в среднем ставят на него ценник от 30 до 40 тысяч рублей. Цена вполне справедливая. Хотя некоторые могут с этим и не согласиться.
