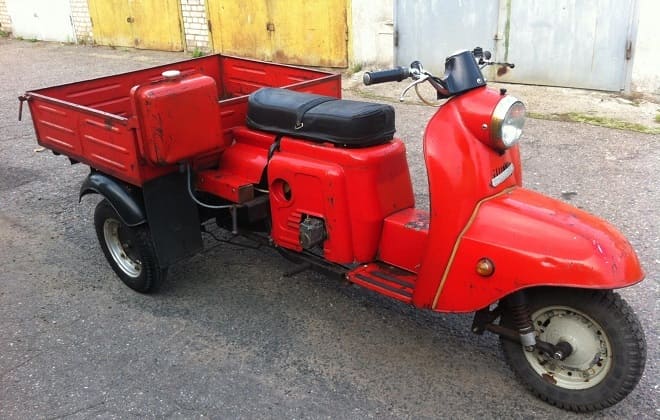

Мотороллер Муравей: обзор, преимущества, недостатки

Технические характеристики

Советский мопед, не так давно пользующийся большой популярностью, имеет следующие технические характеристики:

1. Длина — 2680 миллиметров.
2. Ширина — 1250 миллиметров.
3. Высота — 1075 миллиметров.
4. Сухая масса — 240 килограммов.
5. Грузоподъемность — 250 килограммов.
6. Скорость — 25-35 километров в час.
7. Тип двигателя — 2-хтактный, мощность составляет 11 л/с.
8. Трансмиссия — 4-хступенчатая коробка передач.
9. Тормоза имеют диаметр 15,0 сантиметров. Барабанные, на каждом колесе привод механический.

Многие поклонники советской мототехники искренне убеждены, что технические характеристики Муравья практически ни в чем не уступают характеристикам западных моделей.

Прицеп

Трайк для современного Муравья можно изготовить и самостоятельно. Помимо этой модели, самодельный трайк подойдет также для колясочного мотоцикла.

Стандартный трайк представляет собой соединение:

• рамы коляски (бокового прицепа);
• выгнутого из стальной трубы кронштейна (Г-образный);
• хомутов (2 шт.);
• трубчатых подкосов.

Изготавливая трайк, важно следить за тем, чтобы оболочка кузова не трогала кронштейн. Для того, чтобы придать раме больше жесткости, требуется приварить косынку, выполненную из стали. Самодельный трайк предполагает наличие сварного каркаса прицепа

Также трайк должен иметь легко открывающийся и свободно снимающийся задний борт. Борта и днище кузова зашиваются досками (шпунтованными строганными)

Самодельный трайк предполагает наличие сварного каркаса прицепа. Также трайк должен иметь легко открывающийся и свободно снимающийся задний борт. Борта и днище кузова зашиваются досками (шпунтованными строганными).

Трайк должен быть оснащен актуальными свето-приборами: поворот-указателями, габаритными огнями и фонарями стоп-сигнала.

Инструкция

Чтобы сделать вездеход из мотороллера потребуется найти машину, находящуюся в исправном состоянии.

Следует учитывать, что штатный двигатель развивает мощность 11 л.с. и обладает низким крутящим моментом (рабочий объем всего 200 см³), которого не хватает для динамичного разгона самодельной конструкции и для преодоления бездорожья.

Перед тем как из Муравья сделать вездеход, необходимо определиться с концепцией машины. Для привода задних колес может использоваться готовый мост, позаимствованный от легковых автомобилей ВАЗ или АЗЛК с задними ведущими колесами. Возможно использование отдельного понижающего редуктора, крутящий момент передается к колесам с помощью полуосей, снабженных шарнирами ШРУС (например, от малолитражной машины Ока).

Конструкция рамы

Перед началом сборки разрабатывается чертежная документация, позволяющая скомпоновать двигатель и агрегаты трансмиссии будущего вездехода. Рама собирается из отрезков стального профиля коробчатого сечения, которые соединяются контактной сваркой. Предусматривается площадка для установки двигателя, задний мост крепится к лонжеронам болтами. Приваривать чулки запрещается, поскольку полученная конструкция не отличается прочностью. В раму интегрируется передний щиток от мотороллера, который защищает ноги водителя от летящей грязи.

Для установки передних колес собирается подрамник, который крепится к штатной рулевой колонке. Колесные ступицы устанавливаются на рычагах, допускающих перемещение шин в вертикальной плоскости. В конструкцию вводятся амортизаторы с пружинами, позволяющие стабилизировать колебания колес. Полученная конструкция очищается от ржавчины, а затем покрывается слоем специального грунта. Рекомендуется произвести окраску рамы синтетической ударопрочной эмалью, предохраняющей металл от коррозии в процессе эксплуатации вездехода.

Установка двигателя

Двигатель устанавливается на штатном месте через резиновые прокладки, снижающие уровень вибраций. Для повышения крутящего момента устанавливаются несколько понижающих цепных передач, расположение шестерен продумывается на этапе проектирования рамы. Необходимо обеспечить натяжение цепей, которые не должны срываться с зубчатых колес при резких разгонах вездехода. На моторе сохраняется династартер, дополненный рычагом ручного запуска. Аккумулятор выносится на верхнюю часть рамы (в точку, которая не заливается водой и жидкой грязью).

Ходовая часть и колеса

На заднем мосту устанавливаются ступицы с тормозными механизмами, которые связываются с рукояткой на руле. На ступицах крепятся диски, которые увеличиваются путем приварки дополнительного обода. Используются готовые шины с развитым внедорожным протектором, возможно изготовление самодельных покрышек из камеры, которая установлена в металлическом каркасе. Недостатком самодельной конструкции является низкая прочность резины камеры, которая прокалывается ветками или режется острыми камнями при движении по проселкам.

Вездеход может оснащаться 1-м передним колесом или 2 шинами, установленными на поворотном подрамнике. Привод на передние колеса не предусматривается из-за низкой мощности двигателя и сложной кинематической схемы, которую трудно реализовать в кустарных условиях. Возможно применение стационарной рамы с рулевым механизмом и поворотными кулаками, связанными между собой тягой. Вместо стандартного руля от мотороллера используется рулевое колесо, позаимствованное у автомобилей российского или импортного производства.

Возможно построение вездехода из Муравья на гусеницах, в этом случае на прямоугольную раму ставятся 2 кресла для водителя и пассажира, позади устанавливается мотор с редуктором.

В состав ходовой части входят опорные ролики и резиновая гусеница с металлическими поперечными элементами. Ведущее колесо передает крутящий момент на поперечины, предусматривается передний ролик с винтовым механизмом натяжения гусеничной ленты. Подвеска в конструкции отсутствует, машина способна двигаться по заболоченной местности и глубокому снегу.

Цена запчастей

Несмотря на то, что выпуск аппарата давно прекратился на него по сей день можно найти новые запчасти, которые выпускает промышленность. Некоторые детали импортные, некоторые идут в сборе. Комплектами поставляются:

• Диски сцепления.
• Прокладки для силовой установки и редуктора.
• Гайки.
• Патрубки.
• Рычаги.

Необходимые детали можно отыскать в интернете по каталогам магазинов. Цены на запчасти мотороллера «Муравей» лояльные. Вот некоторые примеры:

• Диск сцепления – 400 руб.
• Вал кикстартера – 1100 руб.
• Передний амортизатор – 1600 руб.
• Сальники редуктора – 100 руб.
• Поршневая – 2500 руб.
• Редуктор – 14000 руб.
• Ступица колеса – 2000 руб.

Судя по ценам аппарат более чем дешев в ремонте. Это является важным эксплуатационным свойством для людей на селе.

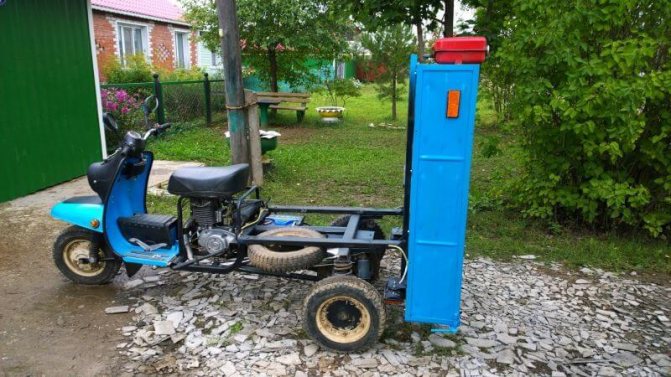

В части тюнинга советского аппарата Муравей чего только владельцы не придумают. Ведь зачастую это подкованные технически люди, которым нравится проводить время в гараже. Можно выделить несколько направлений:

1. Снижение веса. Для этого потребуется убрать «лишнее» оборудование. К нему относится обвес в виде крыльев, капота и обтекателей, а также всё электрооборудование. Для перевозки грузов по селу летом это всё вряд ли потребуется.
2. Увеличение отдачи от силовой установки . Для этого следует обрезать вал диностартера. Операция прибавит мощности и динамичности. Отдача при заводке выравнивается путём обрезки коленвала.
3. Установка иных колёс. Спереди 4,5 – 9, а сзади 7 – 10. Проходимость и скорость увеличатся.
4. Усовершенствование поршневой группы. Можно купить поршень с тремя кольцами и сделать дополнительное окно в цилиндре для подачи топливной смеси.
5. Магнето и повышение эффективности системы охлаждения – это дополнительный тюнинг.

Главная задача при тюнинге – повысить надёжность и меньше ковыряться в деталях из-за поломок.

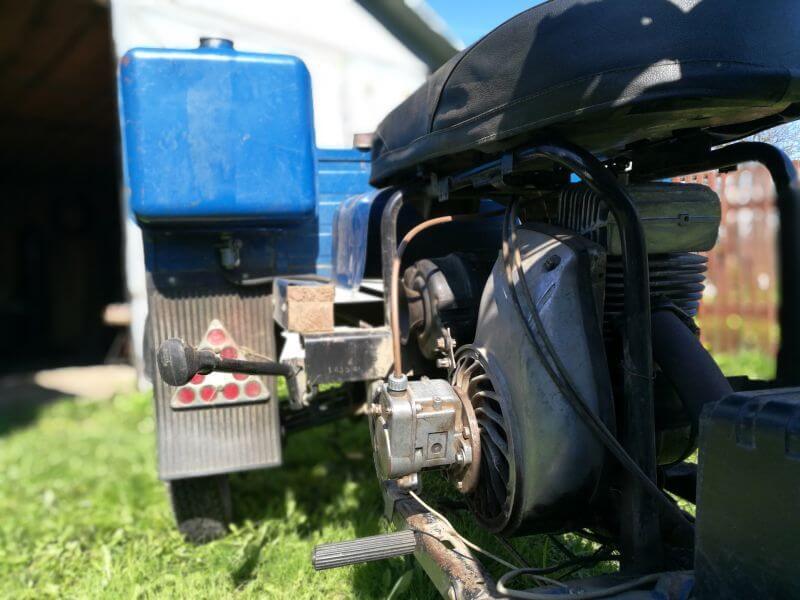

В части тюнинга мотора некоторые владельцы пошла на радикальные меры и устанавливают на мотороллер Муравей мдвигатель Лифан (Lifan 188f), который имеет объём в 400 куб. см. А мощность его – 13 л.с. Отличительная особенность данной сборки – вариатор и центробежное сцепление.

Центробежное сцепление не лучший вариант для грузового транспорта, поскольку при езде по пересечённой местности на гружённом мотороллере на низких скоростях возможно его проскальзывание. А это выводит его из строя.

Какие бывают переделки мотороллера «Муравей» на видео:

Мотороллер Муравей выпускался на Тульском машиностроительном заводе с 1959 по 1995 год. Его модификация или как сейчас принято говорить, рестайлинг, был проведен в 1983 году и обновленная версия получила обозначение Муравей 2М 01. Долголетие этому необычному трехколесному транспортному средству принесли, прежде всего, положительные качества, среди которых необходимо выделить:

• универсальность;
• доступная стоимость;
• простой ремонт;
• компактность;
• маневренность.

Мотороллер ТМЗ Муравей был первым грузовым экземпляром мотоциклетной техники, серийно выпускаемой в СССР. Наличие грузовой платформы позволяющей перевозить 250 кг груза со скоростью 60 км/ч сделали Муравья очень востребованным. Достаточно отметить сферы, в которых он применялся:

1. Перевозки внутри города, в том числе небольших партии продуктов для ресторанов, кафе и столовых.
2. Внутризаводские перевозки, когда небольшие партии тех или иных комплектующих перемещались между производственными цехами.
3. Транспортировка малых объемов строительных материалов, особенно в городских условиях.
4. Выполнение перевозок внутри закрытых помещений, прежде всего сельскохозяйственного назначения (тепличные хозяйства, птицекомплексы, животноводческие фермы).

Для различных модификаций мотороллера ТМЗ Муравей применялись четыре варианта кузова:

• открытый;
• открытый уменьшенный (устанавливался на грузопассажирском варианте);
• тент;
• фургон.

Самым существенным недостатком необходимо отметить отсутствие какого-либо комфорта для водителя, который был вынужден проводить за рулем мотороллера практически весь рабочий день. Особенно трудно было работать в зимнее время, так как в отличие от двухколесных мопедов, скутеров и мотоциклов грузовой мотороллер Муравей эксплуатировался на госпредприятиях и зимой.

Размеры, быстроходность и проходимость

«Муравей» не слишком быстроходен, но это замечательно компенсирует его проходимость, обеспеченная дорожным просветом в 115 мм при максимальной загрузке. Что касается веса, то при длине в 270 см и ширине в 125 см он составляет всего лишь 280 кг, что гораздо меньше, чем у многих современных мотоциклов. Благодаря этому хозяин в случае неполадок может с легкостью «уложить» своего «железного коня» набок для проведения ремонта. Конструкторами мотороллера сделано все возможное, дабы увеличить его ремонтопригодность. Например, при смене покрышки либо камеры не надо бортировать колесо, достаточно лишь отвинтить болты на нем.

Обслуживание и ремонт

Благодаря небольшому весу, этот мопед, при необходимости, можно -171,уложить на боковую-187, даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.

Ремонт мотороллера Муравей

Инструменты

Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:

• двусторонние гаечные ключи (комплект), 4-22 миллиметра,
• отвертки — 3 шт. (большая, средняя, малая),
• молотки, 2 шт. (100 и 300 грамм),
• щипцы комбинированные,
• деревянная палочка,
• кусачки,
• плоскогубцы,
• торцовые ключи (4 шт.),
• бархатные напильники — 2 шт. (плоские).

Диагностика

Мотороллер Муравей должен регулярно проходить техобслуживание. Это необходимо по двум причинам:

1. Это позволит повысить эксплуатационные характеристики и тем самым сделать модель более надежной и выносливой.
2. Своевременная диагностика позволит владельцу столь раритетной мототехники, как мотороллер Муравей избежать ДТП.

К сожалению, далеко не каждый владелец такой советской редкости, как мотороллер Муравей регулярно посещает сервис. Нередко на ремонт поступает уже полностью -171,убитая-187, техника.

Обслуживание мотороллера

Профессиональное обслуживание Муравья представляет собой ряд операций, при помощи которых мотороллер остается в безупречном состоянии. Мотороллер Муравей нуждается в:

• ежедневной чистке,
• мойке,
• смазывании,
• смене масла,
• регулировке тормозов и прерывателя,
• смене отработанных покрышек.

Если обслуживание не будет регулярным, мотороллер Муравей затребует капитального ремонта, что подразумевает серьезные финансовые и временные вложения.

Если мотороллер требует срочной замены поврежденной или изношенной детали, то не обойтись без ремонтных работ.

Важно помнить, что ремонтировать мотороллер должен только высококвалифицированный специалист, под рукой у которого всегда имеются необходимые инструменты. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Если мотороллер нуждается в текущем ремонте, то это не требует особых временных затрат и съема большого количества деталей. Если мотороллер Муравей требует среднего ремонта, то владелец должен позаботиться относительно разборки двигателя или некоторых элементов ходовой части. Если же мотороллер Муравей испытывает необходимость в капитальном ремонте, то это означает, что пришла пора полностью разобрать ходовую или двигатель и заменить все изношенные детали. Во избежание рисков, не имея достаточной квалификации, капитальный ремонт должно поручить опытному специалисту.

Мотолегенды СССР —

Мы предлагаем вашему вниманию обзор легендарного трицикла Муравей. Этот советский грузовой мопед с тремя колесами заслужил широкую популярность среди жителей нашей страны практически с момента его выхода в свет. Прежде всего, транспортное средство высоко оценили благодаря его доступной цене и многофункциональности. Кроме того, выгодно выделялась работоспособность байка. При массе в 240 кг транспортное средство могло перевозить грузы весом в 250 кг, в результате чего оно стало незаменимым помощником в сельском хозяйстве.

И сегодня мотороллер Муравей высоко ценится среди наших соотечественников. Его функциональные параметры не утратили своей актуальности и в наши дни. В результате, на сельских или дачных участках можно достаточно часто встретить такой трицикл.

Ремонт и тюнинг

Ремонтировать и обслуживать мотоцикл Муравей несложно, к тому же делать это приходится нечасто – пробеги у этой специфической мототехники небольшие

Но, если вы часто нагружаете его до предела, стоит уделять отдельное внимание элементами подвески, которые в таком случае подвергаются экстремальным нагрузкам

Ремонт

Отремонтировать поломку любой сложности вы наверняка сможете самостоятельно, если вы хотя бы раз держали в руках отвёртку и гаечный ключ. Тащить своё имущество в сервис смысла нет никакого, если у вас нет лишних денег. А в интернете полным-полно информации обо всех распространённых проблемах и способах их устранения.

Запчасти

Несмотря на то, что трицикл снят с производства уже давно, проблем с запчастями нет. В продаже есть как подержанные оригинальные детали, так и новые неоргинальные, причём и то, и то стоит недорого.

Тюнинг

Косметической доработкой утилитарной техники никто не занимается, так что весь тюнинг почти всегда сводится к мелким улучшениям по технической части, вроде установки более экономичного карбюратора. Но большинство владельцев не озадачивается даже этим, потому что штатные детали и так работают удовлетворительно. Тюнинг на мотороллер муравей обычно ставится только в том случае, когда оригинальный узел вышел из строя, и проще заменить его неоригиналом, чем починить.

Новое поколение мотороллеров

Грузовой мотороллер ТМЗ—5.403-01К «Муравей-2»

Мотороллер ТМЗ—5.301-01 «Тулица»

Грузовые мотороллеры «Муравей», выпускаемые тульским машиностроительным заводом имени В. М. Рябикова, пол11ьзуются устойчивым спросом. Повышая эксплуатационные характеристики, совершенствуя машины, завод стремится по возможности осуществить предложения и пожелания потребителей. Так, появилась грузопассажирская модификация «Муравья» («За рулем», 1981, № 12). А в третьем квартале 1983 года на смену семейству ТГА—200-01 пришли модернизированные — ТМЗ—5.402 (грузопассажирский) и ТМЗ—5.403К/Ф (соответственно с бортовой платформой или фургоном).

Внешне эти мотороллеры не отличались от предшественников, однако их конструкция претерпела серьезные изменения. Прежде всего они коснулись двигателя. Чугунный цилиндр заменен алюминиевым с чугунной гильзой, который имеет трехканальную продувку. Изменены форма камеры сгорания, а также конструкция глушителя и воздушного фильтра, что позволило поднять мощность до 12,5 л. с./9,2 кВт без увеличения эксплуатационного расхода топлива. С введением воздушного фильтра, снабженного бумажным сменным элементом, намного возросла износостойкость цилиндро-поршневой группы.

Повышение мощности дало попутно возможность увеличить грузоподъемность машин до 280 кг. Соответственно усилены элементы шасси (в частности, привод тормозов задних колес), а для смягчения динамических ударов при резких перепадах крутящего момента в сцеплении установили демпферы. Изменено крепление седла.

Названные конструктивные новшества улучшили технико-эксплуатационные показатели «Муравья»

При проектировании семейства «Муравей-2», производство которого освоено в настоящее время, особое внимание уделено художественно-конструкторской проработке внешних форм

Широко использованы пластмассовые детали: корпус фары, кожух руля, крышка инструментального ящика и другие. Этим не только снижена масса облицовки. Свое образные фактура и рельеф поверхностей деталей, их контрастное сочетание с основным цветом позволили найти интересные цветофактурные решения для внешнего вида мотороллеров.

Изменены форма и размеры седла и руля (он мотоциклетного типа, регулируемый по высоте и наклону). Машина стала удобнее для водителей разного роста и сложения.

В числе других новинок — блоки пере ключателей, включатель стоп-сигнала от переднего тормоза, фара типа «европейский луч», световозвращатели, катушечного типа рукоятка для управления дросселем, контрольные лампы включения указателей поворота и дальнего света, противоугонное устройство.

Грузоподъемность мотороллеров о Му-равей-2» достигла 315 кг благодаря усилению несущих элементов и применению новых радиальных шин модели К-96. Изменением кинематики подвески переднего колеса удалось значительно уменьшить склонность вилки к автоколебаниям («шимми»).

Грузовые мотороллеры «Муравей-2» выпускаются в трех модификациях: с бортовой платформой (базовая) — ТМЗ—5.403-01К, кузовом-фургоном — ТМЗ—5.403-01Ф и грузопассажирский — ТМЗ—5.402-01. Базовая модификация удостоена государственного Знака качества. В нынешнем году намечено выпустить 80 тысяч «муравьев-2», из них 60 тысяч с кузовом-платформой, 17 тысяч грузопассажирских, 3 тысячи фургонов. Две первые модификации поступают в розничную продажу. Цена — соответственно 1020 и 1050 рублей.

В дальнейшем на всех мотороллерах, включая «Тулицу», будет устанавливаться новый двигатель с комбинированной клапанно-поршневой системой для управления впуском рабочей смеси, которая уже нашла применение на мотоцикле ТМЗ—5.951. Она позволяет уменьшить эксплуатационный расход топлива на 10% и повысить тяговые характеристики двигателя на малых и средних оборотах.

Еще несколько слов о пассажирском мотороллере «Тулица». Его силовой агрегат и облицовка также модернизированы с соблюдением максимальной унификации. В ближайшее время планируем оснастить «Тулицу» капотом более современной формы. Основные характеристики машины не изменились, но сухая масса снижена на 3 кг., Индекс модернизированной «Тулицы» — ТМЗ—5.301-01, цена — 475 рублей, годовой объем выпуска 7 тысяч.

В. ПУДОВЕЕВ, главный конструктор Ю. ПОЗДНЯКОВ, начальник КБ г. Тула

Технические характеристики

Устаревшая конструкция была хороша для своего времени, хотя в наши дни она выглядит эдаким ископаемым даже на фоне бюджетных аналогов из КНР, более современных. Несмотря на это, технические характеристики мотороллера Муравей достаточно хороши для того, чтобы трицикл справлялся с возложенными на него задачами.

Двигатель

Силовой агрегат с принудительным воздушным охлаждением выдаёт 11 лошадиных сил, объем – 199 кубов. Этого мало, учитывая вес самого мопеда, так что максимальная скорость без нагрузки не превышает 60 км/ч, а с ней она и того меньше, но с точки зрения безопасности это даже хорошо. К качеству бензина движок совсем не требователен. Топливо подаётся в камеры сгорания самотёком, с помощью простейшего карбюратора – насос в не предусмотрен.

Трансмиссия

В коробке передач насчитывается 4 ступени. Работать трансмиссией придётся активно, и привыкнуть к её особенностям тоже получится не сразу – передачи переключаются грубо и жёстко. При этом КПП отличается феноменальной надёжностью.

Ходовая часть и тормоза

Вся эта конструкция размещена на стальной трубчатой раме, и подрессорена она с помощью сложной подвески. Сзади установлены амортизаторы сродни автомобильным (подвеска независимая, на поперечных рычагах), спереди – длиннорычажная вилка. За торможение отвечают «барабаны» на всех колёсах.

Электроника

На протяжении десятилетий устанавливались 6-вольтовые аккумуляторы, причём сразу два, последовательно соединённых. Владельцы зачастую ставят одну 12-вольтовую батарею – по отзывам, работает такая схема ничуть не хуже. Хотя в руководстве пользователя рекомендуется в случае использования 12-вольтовых аккумуляторов также использовать два сразу, соединённых параллельно. Кстати, некоторые устанавливают обычный автомобильный аккумулятор, причём ставят его прямо в кузов.

Вес и габариты

Вес мотоцикла Муравей достигает 258 кг для модификаций с открытой платформой, и 285 кг для версий с закрытым кузовом а-ля «фургон». Это много, учитывая слабый моторчик, поэтому предельная скорость, которую может развить это чудо техники, и невелика. Но для утилитарных целей её более, чем достаточно. В длину модель достигает 288 см, а колёсная база составляет 184 см.

Управляемость

Маневренность у мотороллера Муравья на удивление хороша, особенно если учесть, что это всё-таки техника для работы, а не для удовольствия. Он способен развернуться практически где угодно, что очень пригождается при маневрировании на дачном участке или при парковке в гараж. Если бы у него была ещё и задняя передача, ему бы вообще цены не было.

Расход топлива

Заявленный расход топлива достигает 4,5 литров на 100 км. Цифра немаленькая, но отчасти она обусловлена архаичным мотором образца середины прошлого века, а отчасти большой массой, которую этому моторчику приходится тащить. С полностью загруженной платформой расход может вырасти ещё больше. Зато заливать можно абсолютно любой бензин! Емкость бака невелика – 10 литров.

Небольшой итог

Итак, мопед Муравей – это настоящая советская классика. На момент выпуска данное транспортное средство было одним из лучших вариантов в плане цены/качества. И сейчас такой байк демонстрирует неплохие технические параметры. Но, поскольку мотоцикл давно не модернизировался, расход топлива у него очень большой.

Таким образом, содержание такой рабочей лошадки обойдется в большую сумму, так что байк больше подойдет любителям раритетных моделей, нежели для людей, которые ищут транспорт для ежедневной эксплуатации.
