Нагрузка насосов и типы нагрузки электродвигателя
Выделяют следующие типы нагрузок:
Постоянная мощность
Термин «постоянная мощность» используется для определённых типов нагрузки, в которых требуется меньший вращающий момент при увеличении скорости вращения, и наоборот. Нагрузки при постоянной мощности обычно применяются в металлообработке, например, сверлении, прокатке и т.п.
Постоянный вращающий момент
Как видно из названия – «постоянный вращающий момент» – подразумевается, что величина вращающего момента, необходимого для приведения в действие какого- либо механизма, постоянна, независимо от скорости вращения. Примером такого режима работы могут служить конвейеры.
Переменный вращающий момент и мощность
«Переменный вращающий момент» – эта категория представляет для нас наибольший интерес. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером являются центробежные насосы.
Вся остальная часть данного раздела будет посвящена исключительно переменному вращающему моменту и мощности.
Определив, что для центробежных насосов типичным является переменный вращающий момент, мы должны проанализировать и оценить некоторые характеристики центробежного насоса. Использование приводов с переменной частотой вращения обусловлено особыми законами физики. В данном случае это законы подобия
, которые описывают соотношение между разностями давления и расходами.
Во-первых, подача насоса прямо пропорциональна частоте вращения. Это означает, что если насос будет работать с частотой вращения на 25% больше, подача увеличится на 25%.
Во-вторых, напор насоса будет меняться пропорционально квадрату изменения скорости вращения. Если частота вращения увеличивается на 25%, напор возрастает на 56%.
В-третьих, что особенно интересно, мощность пропорциональна кубу изменения скорости вращения. Это означает, что если требуемая частота вращения уменьшается на 50%, это равняется 87,5%-ному уменьшению потребляемой мощности.
Итак, законы подобия объясняют, почему использование приводов с переменной частотой вращения более целесообразно в тех областях применения, где требуются переменные значения расхода и давления. Grundfos предлагает ряд электродвигателей со встроенным частотным преобразователем, который регулирует частоту вращения для достижения именно этой цели.
Так же как подача, давление и мощность, потребная величина вращающего момента зависит от скорости вращения.
На рисунке показан центробежный насос в разрезе. Требования к вращающему моменту для такого типа нагрузки почти противоположны требованиям при «постоянной мощности». Для нагрузок при переменном вращающем моменте потребный вращающий момент при низкой частоте вращения – мал, а потребный вращающий момент при высокой частоте вращения – велик. В математическом выражении вращающий момент пропорционален квадрату скорости вращения, а мощность – кубу скорости вращения.
Это можно проиллюстрировать на примере характеристики вращающий момент/частота вращения, которую мы использовали ранее, когда рассказывали о вращающем моменте электродвигателя:
Когда электродвигатель набирает скорость от нуля до номинальной скорости, вращающий момент может значительно меняться. Величина вращающего момента, необходимая при определённой нагрузке, также изменяется с частотой вращения. Чтобы электродвигатель подходил для определённой нагрузки, необходимо чтобы величина вращающего момента электродвигателя всегда превышала вращающий момент, необходимый для данной нагрузки.
В примере, центробежный насос при номинальной нагрузке имеет вращающий момент, равный 70 Нм, что соответствует 22 кВт при номинальной частоте вращения 3000 мин-1. В данном случае насосу при пуске требуется 20% вращающего момента при номинальной нагрузке, т.е. приблизительно 14 Нм. После пуска вращающий момент немного падает, а затем, по мере того, как насос набирает скорость, увеличивается до величины полной нагрузки.
Очевидно, что нам необходим насос, который будет обеспечивать требуемые значения расход/напор (Q/H). Это значит, что нельзя допускать остановок электродвигателя, кроме того, электродвигатель должен постоянно ускоряться до тех пор, пока не достигнет номинальной скорости. Следовательно, необходимо, чтобы характеристика вращающего момента совпадала или превышала характеристику нагрузки на всём диапазоне от 0% до 100% скорости вращения. Любой «избыточный» момент, т.е. разница между кривой нагрузки и кривой электродвигателя, используется как ускорение вращения.
Как добиться быстрого разгона автомобиля
Подводя небольшой промежуточный итог можно подытожить, что крутящий момент — это крайне важная величина в характеристиках современного автомобиля, от которой напрямую зависит динамика транспортного средства. Если крутящий момент выше, то и лошадиные силы агрегата, размещенного в подкапотном пространстве, становятся заметно сильнее. Также не стоит забывать о том, что при помощи такого параметра, как крутящий момент, определяется заявленная эластичность двигателя. Иными словами, это указывает на продолжительность одинаковых показателей тяги в большом разбросе диапазона оборотов. В частности, многие автомобилисты предпочитают, чтобы самый высокий крутящий момент был на старте, так как это влияет на разгон, что отразится на ускорении автомобиля и его динамике.
По этой причине, для уверенного и резкого старта автомобилистам стоит рассматривать автомобили с дизельными силовыми агрегатами. Такие модели быстро стартуют, а в случае наличия турбокомпрессора и вовсе могут удерживать необходимую тягу вплоть до высоких оборотов. Существенно уступают дизелям стандартные атмосферные бензиновые моторы, которые для лучшего эффекта необходимо раскручивать до трех и выше тысяч оборотов. У двигателей с турбокомпрессорами такой беды нет, правда их крутящий момент также проваливается при достижении определенных показателей на тахометре.
Что же касается лошадиных сил, то они требуются совершенно для другого. С помощью такого термина выражается готовность силового агрегата оказывать сопротивление встречному ветру, а также иным нагрузкам, с которыми будет сталкиваться транспортное средство при последующей повседневной эксплуатации. Здесь необходимо отдать должное, что высокая мощность автомобиля, чаще всего отражается в максимальной скорости авто.
Также необходимо упомянуть, что лошадиные силы — это вполне надежная и проверенная характеристика, которая хоть и устарела, но все еще актуальна, учитывая современные реалии. Тем более, что с помощью данного параметра и применения некоторого хитрого программного обеспечения можно прибавить мощность мотору или наоборот ее снизить. Этим пользуются многие современные автомобильные компании, которые в теории раздувают мощность силового агрегата в своей модели, но по факту будущий автовладелец не замечает существенной отдачи. Именно поэтому количество крутящего момента (Н*м) в маркировке двигателя для очередного транспортного средства значительно важнее, нежели число лошадиных сил, которое заявлено производителем.
Как измеряется крутящий момент?
Для этого достаточно взглянуть на техническую документацию своего авто. Но реальные измерения также доступны: необходимо использовать специальные датчики. Они позволят провести статические и динамические измерения.
Измерение заключается в создании ситуации, где двигатель набирает максимальные обороты, затем тормозится: в процессе создается график, демонстрирующий максимальный момент мотора в момент нажатия на тормоз. Сначала показатель будет небольшим, затем будет наблюдаться рост, достижение пика и падение.
СТО должны оснащаться профессиональными тензометрами: все измерения обрабатывает специальное ПО, а результаты отображаются в виде графиков. Основная сложность в измерении КМ – достичь высокой точности показаний. Устаревшие контактные, светотехнические или индукционные тензометры не обеспечивали должной эффективности, поэтому в настоящий момент используются измерители в виде компактного передатчика, закрепляемого на вал: он передает данные на прибор-приемник, предоставляющий данные, не нуждающиеся в обработке.
Число пусков электродвигателя в час
Современные сложные системы управления электродвигателями могут контролировать число пусков в час каждого конкретного насоса и электродвигателя. Необходимость контроля этого параметра состоит в том, что каждый раз, когда осуществляется пуск электродвигателя с последующим ускорением, отмечается высокое потребление пускового тока. Пусковой ток нагревает электродвигатель. Если электродвигатель не остывает, продолжительная нагрузка от пускового тока значительно нагревает обмотки статора электродвигателя, что приводит к выходу из строя электродвигателя или сокращению срока службы изоляции.
Обычно за количество пусков, которое может выполнить электродвигатель в час, отвечает поставщик электродвигателя. Например, Grundfos указывает максимальное число пусков в час в технических данных на насос, так как максимальное количество пусков зависит от момента инерции насоса.
Каких объемов бывают автомобильные моторы?
Машины с объемом двигателя 1 литр (1000 см3) и менее называют малолитражками. Например, на Daewoo Matiz устанавливают бензиновые моторы объемом 800 и 1000 см3.
Такие малыши не отличаются большой мощностью или тягой (50-60 л/с), но и не расстраивают владельцев большим расходом топлива, укладываясь, обычно, в 4-5 л на сотню. Для езды в одиночку на небольшом авто такого мотора вполне хватает, но недостаток мощности начинает проявляться, если машину хорошенько загрузить. Обгоны становятся довольно опасными, машина ускоряется неохотно, особенно на высокой скорости. Двигатели малого объема постоянно работают под полной нагрузкой, поэтому ресурс у них, даже при надлежащем уходе, редко превышает 200-300 тыс.км. Такими моторами оснащаются самые маленькие машинки, принадлежащие к компактному классу А.
Движки объемом 1,2 – 1,6 литра уже больше приспособлены для жизни. Их ставят на автомобили малого B-класса (где им самое место) и даже на средний класс-C (для которого эти моторчики все таки слабоваты).
Двигатели такого объема выдают максимальную мощность до 100 л/с и даже больше, но при этом сохраняют весьма скромный расход топлива, в пределах 6-10 л. на сотню км.пробега.
На моторах объемом 1,8 – 2,5 л. расход будет повыше: от 10 до 15 л/100 км, но Вы всегда сможете наслаждаться как разгоном со светофора в городе, так и безопасным обгоном на загородной трассе. Такими двигателями оснащают автомобили класса-D и они выдают приличный крутящий момент, а мощность на максимальных оборотах у них достигает порядка 120-220 л/с.
С двигателем такого объема, на затяжных подъемах, Вам не придется прибавлять газ или понижать передачу, мотор даже не заметит роста нагрузки. Такие моторы устанавливаются даже на внедорожники, но для тяжелых внедорожников и кроссоверов такого мотора все-таки маловато и лучше выбрать двигатель объемом от 3 литров.
Объемы от 3 до 4,5 литров способны выдавать весьма впечатляющие мощность и крутящий момент. Такие моторы являются нормой для автомобилей бизнес-класса E и представительского F-класса.
С таким атбуном под капотом уверенно чувствуешь себя и на внедорожнике, а уж легковым машинам в любой ситуации мощности будет более чем достаточно. На этих двигателях нормой является расход в диапазоне 15-20 литров на 100 км.
Моторы объемом свыше 5 литров устанавливаются на самые дорогие автомобили. Расход топлива на таких агрегатах весьма и весьма высок, и в целом они дорого обходятся своим владельцам, но и мощность они выдают самую высокую.
Мотор такого объема дает его обладателю огромное преимущество перед другими участниками движения, поэтому обеспеченные люди всегда будут выбирать такие автомобили, несмотря на высокие затраты.
Крутящий момент у бензиновых и дизельных моторов
Бензиновые двигатели отличаются не самым большим крутящим моментом. Своего наибольшего значения крутящий момент бензинового двигателя достигает на оборотах не менее чем 3-4 тыс. об/мин. Однако бензиновый двигатель быстро сможет увеличить мощность и раскрутиться до 7-8 тыс. об/мин. При таких сверхвысоких оборотах мощность возрастает в разы.
Дизельный двигатель не отличается высокими оборотами. Обычно это 3-5 тыс. об/мин максимум, и тут он бензиновым моторам проигрывает. Однако крутящий момент дизельного двигателя выше в разы, и доступным он становится очень быстро, практически с холостого хода.
В качестве конкретного примера, можно вспомнить тесты двух двигателей от фирмы Ауди – один дизельный: 2.0 TDI мощностью 140 л.с. и крутящим моментом 320 Н.м, а второй бензиновый: 2.0 FSI мощностью 150 л.с. и крутящим моментом 200 Н.м. По итогам контрольной прогонки в различных режимах получается, что дизель на целых 30-40 л.с. мощнее бензинового двигателя в диапазоне от 1 до 4,5 тыс. оборотов. Поэтому и не сто́ит смотреть только на лошадиные силы. Бывает, что мотор с меньшим рабочим объёмом, но с высоким крутящим моментом показывает себя намного динамичнее, чем двигатель с большим рабочим объёмом, но низким крутящим моментом.
В технических характеристиках, которые указываются для каждого автомобиля и его двигателя, показатель максимального крутящего момента всегда указывается в сочетании с величиной оборотов, при которых такой крутящий момент может быть достигнут. При этом обычно считается: если максимальный крутящий момент может быть достигнут на оборотах до 4,5 тыс. об/мин., то такой двигатель можно назвать низкооборотным; а если более 4,5 тыс. об/мин – то высокооборотным.
При малом количестве оборотов в область сгорания поступает незначительное количество воздушно-топливной смеси за единицу времени, поэтому крутящий момент и мощность невелики. Увеличивая обороты, количество топливно-воздушной смеси (а вслед за ним и мощность, и крутящий момент) возрастают. Достигая значительных параметров, мощность начинает снижаться из-за механических потерь на трение механизмов; инерционных потерь; от недостаточного нагнетания воздуха (именуемого кислородным голоданием).
Из соображений обеспечения максимальных количеств поступающего воздуха в камеру сгорания даже на незначительных оборотах двигателя применяются системы турбированного наддува с электронным регулированием. Применяя такие системы турбонаддува, можно обеспечивать равномерность характеристик крутящего момента в широком диапазоне оборотов двигателя.
Мощность или крутящий момент – что важнее?
Для решения этой дилеммы необходимо понять несколько фактов:
- мощность имеет линейную зависимость от частоты оборотов коленвала: быстрее вращение – больше показатель;
- мощность – производная КМ;
- до определенного значения рост КМ зависим от числа оборотов: быстрее вращение – выше КМ. Но преодолев пиковое значение, он снижается.
Отсюда можно прийти к выводу, что крутящий момент – приоритетный параметр, характеризующий возможности мотора. В то же время, нельзя пренебрегать мощностью: это значит, что производители автомобилей должны настроить работу агрегата таким образом, чтобы соблюдался баланс этих величин.
Как можно увеличить крутящий момент двигателя?
Существует несколько способов, при помощи которых можно добиться увеличения крутящего момента двигателя:
- увеличение рабочего объема движка;
- величины наддува;
- изменения в газодинамике.
Увеличения рабочего объема можно достичь путем замены штатного коленвала на коленчатый вал с большим значением эксцентриситета либо же путем расточки цилиндров, что обеспечит установку поршней большего диаметра.

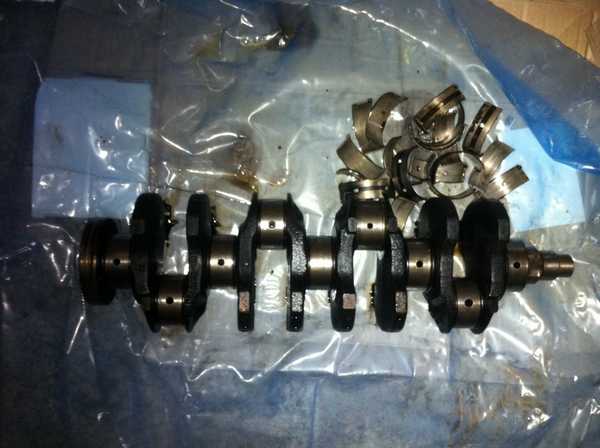

Замена коленвала — один из способов увеличения крутящего момента
Замена коленвала требует много времени и нервов, так как найти нужный коленвал с большим значением эксцентриситета очень сложно. Их изготавливают под заказ некоторые фирмы, которые также найти нелегко, а стоимость работ очень высока. Проще купить коленчатый вал серийного производства, а поршневую группу и шатуны подбирать уже под него, но это тоже нелегко. Хотя загвоздка в другом. Использование более коротких шатунов предполагает лишние механические потери в работе движка, а также на такие шатуны воздействуют большие нагрузки.
Более выгодно увеличение диаметра цилиндра, так как стенка цилиндра толщиной 7-8 мм допускает расточку на несколько миллиметров, и это не будет влиять на ее прочность.
Увеличение диаметра цилиндров — еще один способ увеличения крутящего момента
А поршни в большинстве случаев можно подобрать серийные. Но не факт, что расточка цилиндров будет стоить намного дешевле замены коленвала. Эти 2 способа следует рассматривать применительно к каждому отдельному движку.
Увеличение крутящего момента при помощи увеличения наддува применительно лишь к турбированным двигателям.
Турбонаддув — удовольствие не для всех
Этот способ не предполагает изменений ни моментной кривой, ни объема, и двигатель трогать не нужно. Изменить величину наддува можно путем поднятия планки стравливания лишнего давления. Это позволит увеличить давление, которое посылает топливо-воздушную смесь в объем цилиндра. Но при этом требуются дополнительные усовершенствования: увеличение объема камеры сгорания, изменение системы охлаждения (установка дополнительного радиатора, воздухозаборников и многого другого).
Изменение в газодинамике предполагает увеличение заряда топливо-воздушной смеси, за счет удаления дефектов серийной сборки. При помощи специального инструмента убрать неровности на впускных и выпускных клапанах, снять острые углы в местах стыковки деталей, произвести замену седел и клапанов, а в камере сгорания устранить зоны, которые не продуваются.
Устранение дефектов серийного производства влечет ха собой изменения в газовой динамике автомобиля, но проводить работы «на глаз» рискованно, нужен точный расчет
Чтобы достичь определенного успеха, необходимо совершить массу математических вычислений, которые связаны с аэродинамическими процессами, проистекающими в движке. А это сделать очень сложно, так как именно по результатам этих вычислений выполняются операции по подрезке, отрезке, зачистке, загибанию и т.д. Если же выполнять это «на глаз», то очень высока вероятность достичь результата, противоположного ожидаемому.
Известны также специальные усилители крутящего момента, способствующие увеличению крутящего момента вала отбора мощности за счет уменьшения его оборотов относительно скорости вращения коленвала. Но во избежание скорейшего износа и поломок коробки, увеличив передаточное число необходимо уменьшать величину максимальных оборотов.
Усилитель крутящего момента
Существуют усилители, которые оснащены валом отбора мощности, коленвалом и механической передачей, которая их соединяет. Но такие усилители не увеличивают крутящий момент, они предназначены для плавного его изменения при постоянных оборотах коленвала.
Крутящий момент в легковом и коммерческом транспорте
Интересно знать, что «кривые» ВСХ дизельных двигателей легковых авто
отличаются от грузовиков.

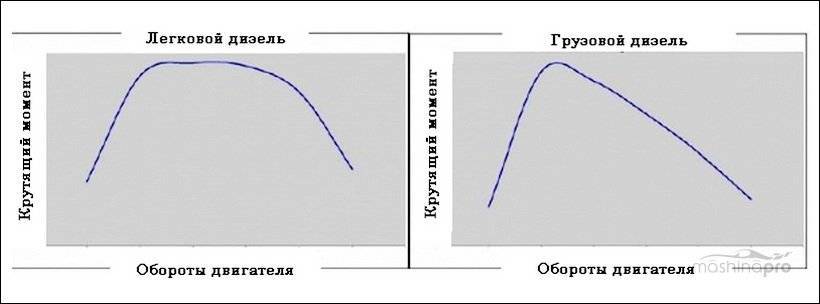

Разница дизельного ДВС легковушки и грузовика
Разница
дизельного ДВС легковушки и грузовика
Как можно увидеть, у
грузового ДВС нет выраженной «полки» момента. Это сделано неспроста. Для таких
авто важен пик тягового усилия, когда ему нужно тронуться с места и набрать
скорость. Дальше этот показатель не так важен – в ход идут лошадиные силы.
Разогнавшись, грузовик лишь поддерживает заданную скорость. «Размазав» полку тягового
усилия как у легкового ДВС, не получится нормально тронуться с места груженым.
Крутящий момент и лошадиная сила
Автолюбители нередко дискутируют друг с другом: чей двигатель мощнее. Но иногда и не представляют при этом, из чего складывается данный параметр. Общепринятый термин «лошадиная сила» был введён изобретателем Джеймсом Уаттом в XVIII веке. Он придумал его, наблюдая за лошадью, которая была запряжена в поднимающий уголь из шахты механизм. Он рассчитал, что одна лошадь за минуту может поднять 150 кг угля на высоту 30-ти метров. Одна лошадиная сила эквивалентна 735,5 Ватт, или 1 кВт равен 1,36 л.с.
В первую очередь, мощность любого мотора оценивают в лошадиных силах, и лишь потом вспоминают о крутящем моменте. Но эта тяговая характеристика тоже даёт представление о конкретных тягово-динамических возможностях автомобиля. Крутящий момент является показателем работы силового агрегата, а мощность – основным параметром выполнения этой работы. Эти показатели тесно связаны друг с другом. Чем больше производится двигателем лошадиных сил, тем больше и потенциал крутящего момента. Реализуется этот потенциал в реальных условиях через трансмиссию и полуоси машины. Соединение этих элементов вместе и определяет, как именно мощность может переходить в крутящий момент.
Простейший пример – сравнение трактора с гоночной машиной. У гоночного болида лошадиных сил много, но крутящий момент требуется для увеличения скорости через редуктор. Чтобы такая машина двигалась вперёд, надо совсем немного работы, потому что основная часть мощности используется для развития скорости.
Что касается трактора, то у него может быть мотор с таким же рабочим объёмом, который вырабатывает столько же лошадиных сил. Но мощность в этом случае используется не для развития скорости, а для выработки тяги (См. тяговый класс). Для этого она пропускается через многоступенчатую трансмиссию. Поэтому трактор не развивает высоких скоростей, зато он может буксировать большие грузы, пахать и культивировать землю, и т.д.
В двигателях внутреннего сгорания сила передаётся от газов сгорающего топлива поршню, от поршня – передаётся на кривошипный механизм, и далее на коленчатый вал. А коленвал, через трансмиссию и приводы, раскручивает колёса.
Естественно, крутящий момент двигателя не постоянен. Он сильней, когда на плечо действует бо́льшая сила, и слабей – когда сила слабнет или перестаёт действовать. То есть, когда водитель давит на педаль газа, то сила, воздействующая на плечо, повышается, и, соответственно увеличивается крутящий момент двигателя.
Мощность обеспечивает преодоление всевозможных сил, которые мешают двигаться автомобилю. Это и сила трения в двигателе, трансмиссии и в приводах автомобиля, и аэродинамические силы, и силы качения колёс и т.д. Чем больше мощность, тем большее сопротивление сил машина сможет преодолеть и развить большую скорость. Однако мощность – сила не постоянная, а зависящая от оборотов мотора. На холостом ходу мощность одна, а на максимальных оборотах – совершенно другая. Многими автопроизводителями указывается, при каких оборотах достигается максимально возможная мощность автомобиля.
Необходимо учитывать, что максимальная мощность не развивается сразу. Автомобиль стартует с места практически при минимальных оборотах (немного выше холостого хода), и для того, чтобы отмобилизировать полную мощность, требуется время. Тут и вступает в дело крутящий момент двигателя. Именно от него и будет зависеть, за какой отрезок времени автомашина достигнет своей максимальной мощности – то есть, динамика её разгона.
Зачастую водитель сталкивается с такими ситуациями, когда требуется придать автомобилю значительное ускорение для выполнения необходимого маневра. Прижимая педаль акселератора в пол, он чувствует, что автомобиль ускоряется слабо. Для быстрого ускорения нужен мощный крутящий момент. Именно он и характеризует приёмистость автомобиля.
Основную силу в двигателе внутреннего сгорания вырабатывает камера сгорания, в которой воспламеняется топливно-воздушная смесь. Она приводит в действие кривошипно-шатунный механизм, а через него – коленчатый вал. Рычагом является длина кривошипа, то есть, если длина будет больше, то и крутящий момент тоже увеличится.
Однако увеличивать кривошипный рычаг до бесконечности невозможно. Ведь тогда придётся увеличивать рабочий ход поршня, а вместе с ним и размеры двигателя. При этом уменьшатся и обороты двигателя. Двигатели с большим рычагом кривошипного механизма можно применить только лишь в крупномерных плавательных средствах. А в легковых автомашинах с небольшими размерами коленчатого вала не поэкспериментируешь.
Крутящий момент, что это и зачем он нужен?
Каждый двигатель внутреннего сгорания рассчитан на определенную максимальную мощность, которую он может выдавать при наборе определенного количества оборотов коленчатого вала. Однако помимо максимальной мощности существует еще и такая величина в характеристике двигателя, как максимальный крутящий момент, достигаемый на оборотах отличных от оборотов максимальной мощности. Что же означает понятие крутящий момент?
Говоря научным языком, крутящий момент равен произведению силы на плечо ее применения и измеряется в ньютон — метрах. Значит если к гаечному ключу длиной 1 метр (плечо), приложить силу в 1 Ньютон (перпендикулярно на конце ключа), то мы получим крутящий момент равный 1 Нм.
Для наглядности. Если гайка затянута с усилием 3 кгс, то для ее откручивания придется к ключу с длиной плеча в 1 метр приложить усилие 3 кг. Однако, если на ключ длиной 1 метр надеть дополнительно 2-х метровый отрезок трубы, увеличив тем самым рычаг до 3 метров, то тогда для отворачивания этой гайки потребуется лишь усилие в 1 кг. Так поступают многие автолюбители при откручивании колесных болтов: либо добавляют отрезок трубы, а за неимением такового просто надавливают на ключ ногой, увеличив тем самым силу приложения к баллонному ключу.
Так же если на рычаг метровой длины повесить груз равный 10 кг, то появится крутящий момент равный 10 кгм. В системе СИ это значение (перемножается на ускорение свободного падения — 9,81 м/см2) будет соответствовать 98,1 Нм.
Результат всегда един — крутящий момент, это произведение силы на длину рычага, стало быть, нужен либо длиннее рычаг, либо большее количество прикладываемой силы.
Все это хорошо, но для чего нужен крутящий момент в автомобиле и как его величина влияет на его поведение на дороге?
Мощность двигателя лишь косвенно отражает тяговые возможности мотора, и ее максимальное значение проявляется, как правило, на максимальных оборотах двигателя. В реальной жизни в таких режимах практически никто не ездит, а вот ускорение двигателю требуется всегда и желательно с момента нажатия на педаль газа. На практике одни автомобили уже с низких оборотов (с низов) ведут себя достаточно резво, другие напротив предпочитают лишь высокие обороты, а на низах показывают вялую динамику.
Так у многих возникает масса вопросов, когда они с авто с бензиновым мотором мощностью 105-120 л.с. пересаживаются на 70-80 – сильный дизель, то последний с легкостью обходит машину с бензиновым мотором. Как такое может быть?
Связано это с величиной тяги на ведущих колесах, которая различна для этих двух автомобилей. Величина тяги напрямую зависит от произведения таких показателей как, величины крутящего момента, передаточного числа трансмиссии, ее КПД и радиуса качения колеса.
Как создается крутящий момент в двигателе
В двигателе нет метровых рычагов и грузов, и их заменяет кривошипно-шатунный механизм с поршнями. Крутящий момент в двигателе образуется за счет сгорания топливо — воздушной смеси, которая расширяясь в объеме с усилием толкает поршень вниз. Поршень в свою очередь через шатун передает давление на шейку коленчатого вала. В характеристике двигателя нет значения плеча, но есть величина хода поршня (двойное значение радиуса кривошипа коленвала).
Для любого мотора крутящий момент рассчитывается следующим образом. Когда поршень с усилием 200 кг двигает шатун на плечо 5 см, появляется крутящий момент 10 кГс или 98,1Нм. В данном случает для увеличения крутящего момента нужно либо увеличить радиус кривошипа, или же увеличить давление расширяющихся газов на поршень.
До определенной величины можно увеличить радиус кривошипа, но будут расти и размеры блока цилиндров как в ширину, так и в высоту и увеличивать радиус до бесконечности невозможно. Да и конструкцию двигателя придется значительно упрочнять, так как будут нарастать силы инерции и другие отрицательные факторы. Следовательно, у разработчиков моторов остался второй вариант – нарастить силу, с которой поршень передает усилие для прокручивания коленвала. Для этих целей в камере сгорания нужно сжечь больше горючей смеси и к тому же более качественно. Для этого меняют величину и конфигурацию камеры сгорания, делают «вытеснители» на головках поршней и повышают степень сжатия.
У кого силы больше?
Величина крутящего момента значительно больше у многоцилиндровых моторов, агрегатов с турбированным и механическим наддувом. Наибольшего же показателя крутящего момента можно достигнуть в дизельных двигателях. Большинство из них могут обеспечить авто повышенную динамику даже при 800 или 1000 оборотах за 60 секунд. Если же есть большое желание приобрести дизельный оборотистый автомобиль с повышенной динамикой, но ввиду каких-то причин на это нет возможности — следует выбирать авто с таким силовым агрегатом, у которого максимальный крутящий момент достигается на меньших оборотах. Подобные автомобили легче поддаются разгону. Иначе придётся «насильно душить» двигатель оборотами, значительно увеличивая при этом расход топлива. Детали при такой езде также быстрее изнашиваются.
Современные разработки в области автопрома указывают на то, что создатели новых моделей всячески пытаются избежать «пропасти» в рамках разгона и сделать его более-менее равномерным на всём диапазоне оборотов. Это все модернизируется, дабы избежать ситуации, в которой величина крутящего момента не способна передать колёсам большую силу тяги. Одним из представителей подобных силовых агрегатов является 6-цилиндровый турбированный двигатель Ауди объёмом 2,7 литра V-образной формы. Мощность двигателя двести пятьдесят лошадиных сил. В диапазоне от 1700 до 4600 он развивает крутящий момент в пределах 350 Н·м. Ещё один немецкий автомобиль, Фольксваген, с турбированным двигателем объёмом 1,8 литра и мощностью в 180 лошадиных сил развивает крутящий момент в 228 Н·м в пределах от 2000 до 5000 оборотов. Несомненно, большое удовольствие приносит езда на подобных авто — невзирая на количество оборотов при нажатии на «газ», железный конь послушно и резво начинает разгоняться. Это приносит удовольствие не только любителям скоростной езды, но и может сделать движение более уверенным при выходе на обгон в нужный момент.
Повышать и «выравнивать» крутящий момент в новых двигателях пытаются несколькими способами:
- устанавливаются несколько (от трёх до пяти) клапанов на один цилиндр;
- меняются механизмы распределения газов;
- впускной тракт двигателя делается меньшей длины;
- турбинная крыльчатка выполняется из керамики и остаётся возможным изменять угол наклона лопаток.
Все эти манипуляции создателей имеют одну цель — всеми возможными способами совершенствовать и модернизировать процесс насыщения цилиндров. В данных разработках наибольшего успеха достигли специалисты-разработчики компании Сааб. В один из новых своих моторов объёмом 1,6 л была умещена мощность в 225 лошадок, а также крутящий момент в 305 Н·м. Шведские инженеры сумели добиться столь высокого прогресса благодаря изменению вместимости камеры сгорания топлива и уменьшению степени сжатия при различных режимах работы. Этому также способствовали и изменения в системе наддува высокого давления и система промежуточного охлаждения, а также использование четырёх клапанов на один цилиндр.
