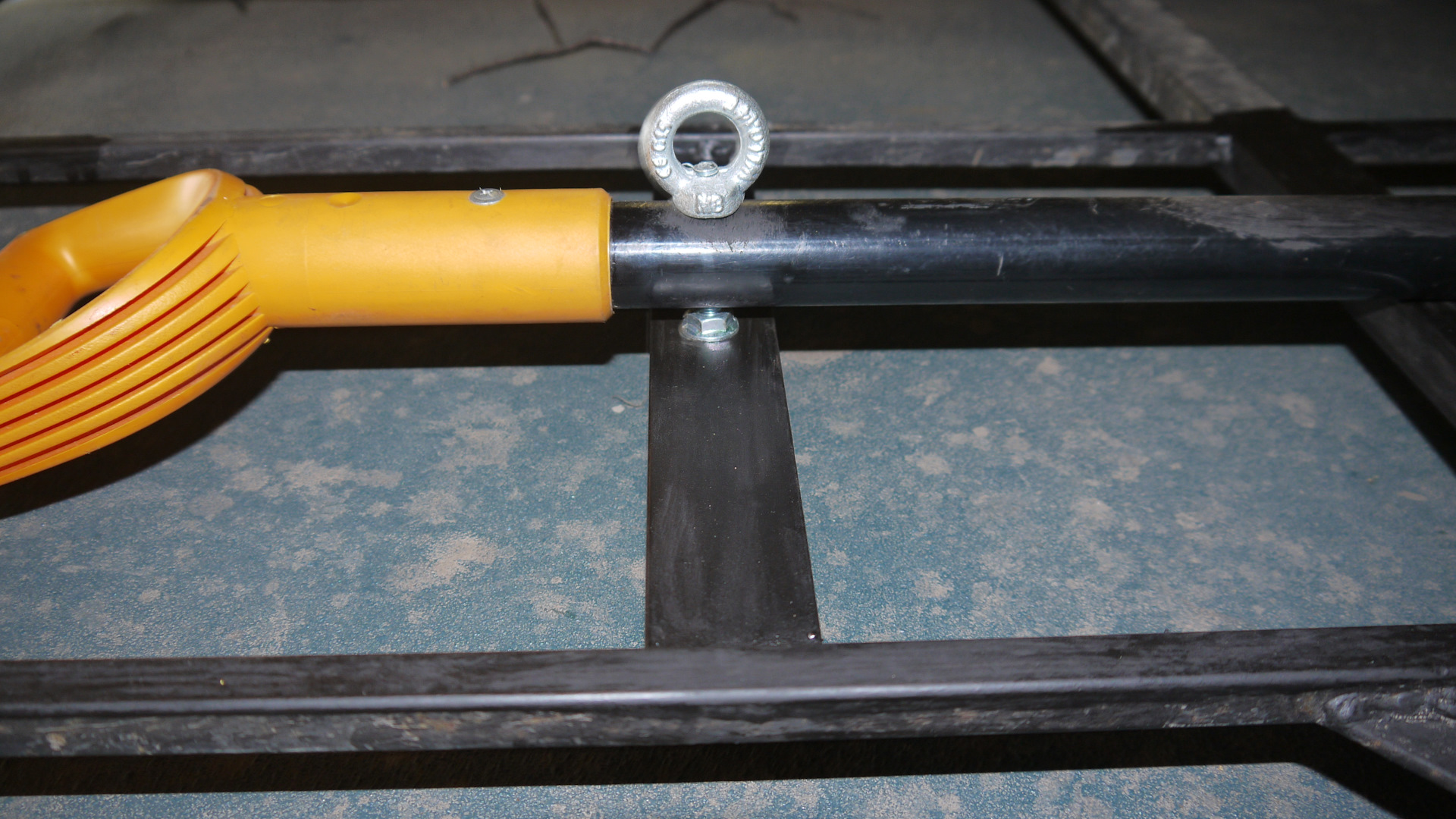

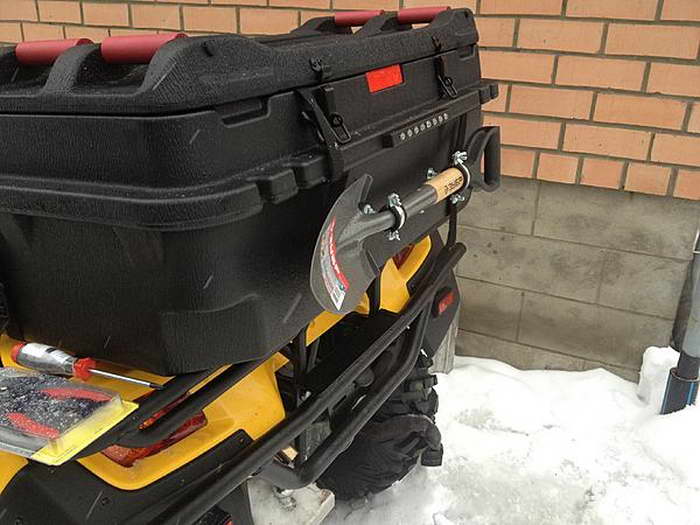

Крепление для лопаты на квадроцикл своими руками

Механизмы подъёма

Можно увидеть варианты, где в качестве механизма подъёма используется ручная барабанная лебёдка, а управляет ею человек, расположенный на передней площадке. Это не очень безопасно, лучше будет поднимать и опускать такие отвалы на УАЗ после полной остановки автомобиля.

Использование электрических лебёдок гораздо удобнее и безопаснее, но не все готовы потратиться на подобное оборудование. Самым бюджетным вариантом будет специальная подставка, срабатывающая при заднем ходе авто, а для постоянного удержания отвала в верхнем положении в режиме транспортировки можно воспользоваться талрепом.

Общее описание механизма

Конструкция любого отвала будет состоять из трех основных компонентов. Первая деталь – это непосредственно снегоуборочная лопата, второй элемент – устройство, которое будет отвечать за изменение угла лопаты, последняя необходимая вещь – сцепляющий узел, который устанавливается на раму, он является основным компонентом, соединяющим лопату и квадроцикл. Для того чтобы успешно собрать такое устройство, обязательно нужно составить четкий чертеж для отвала квадроцикла своими руками.

Для того чтобы максимально увеличить срок службы такой конструкции, к ней чаще всего крепится амортизирующее устройство. Подвеска и снегоуборочная лопата будут постоянно сталкиваться с препятствиями, а потому амортизатор необходим, чтобы максимально нивелировать вибрацию и силу столкновения.

Для изготовления отвала для Нивы мне понадобилось:

1. Бочка 200 литровая — 1,2 шт
2. Профильная труба 20х40 мм — около 6 пог.м.
3. Трубка круглая 20 мм (но можно и профильную трубу 20х40 мм) — 2-3 метра
4. Профильная труба 40х40 мм — 6 пог.м.
5. Кровельные саморезы
6. Саморезы по металлу (клопы)
7. Реактивная тяга от копейки или от любой другой машины — 1 шт
8. Рессора (я взял от ГАЗЕЛи) — 2  листа
9. Транспортерная лента

Чтобы получить поверхность отвала, я отпилил у 200 литровой бочки крышку и дно, получился цилиндр, его я распилил вдоль, ровно пополам, получил 1/2 бочки — 2 штуки (на фото), их пришлось немного разогнуть что бы они легли на каркас отвала, примерив отвал к ниве, решил что ширины его не хватает, так как он ставится под углом к машине, что бы отбрасывать снег в сторону, добавил еще один от такой же бочки.

Распил бочки делался первым, для того что бы определить высоту каркаса отвала, она вытекает из длинны распиленных кусков бочки, конечно можно ее высчитать, измерив диаметр бочки. В общем определил длину вот этих ребер отвала (на фото №№1,2,3,4). Для того что бы придать отвалу закругленность, подпилил эти заготовки толстым кругом болгарки (на фото запилы указал синими стрелками), согнув как нужно, заварил их.

Культиватор, дисковая борона, плуг для квадроцикла

Если прицепить к квадроциклу культиватор фирмы Kolpin Outdoors (Висконсин, США, с 2014 г. является подразделением Polaris Industries, США), четырехколесный мотоцикл превращается в мини-трактор, способный обрабатывать поля не хуже специализированной агротехники. Для крепления оборудования, в задней части ставится трехточечная навеска. Есть варианты с/х машины на 6 или 8 лап. Почва рыхлится достаточно эффективно.

При желании, землевладелец может поставить вместо культиватора 8-дисковую борону. Если же требуется очистить поле от корневой системы или сорвать верхний слой дерна, то для этого предназначен рыхлитель с несколькими особо прочными ножами. Ассортимент рабочего оборудования Kolpin довольно большой. Кроме указанных выше механизмов, владельцам квадроциклов предлагаются плуги, грабли, бульдозерные отвалы, как для уборки снега, так и для планировки грунтовой проезжей части. Если же надо проложить кабель – для этого можно поставить цепной экскаватор-грунторез. А квадроцикл с кузовом превращает это устройство в универсальный механизм для фермерского хозяйства.

Отвал своими руками, чертежи

Многие владельцы квадров имеют желание сделать отвал для квадроцикла своими руками. Это конечно неплохая идея, да и человеку с руками, растущими из места, откуда полагается сконструировать отвал не доставит особых проблем.отвал для квадроцикла своими руками видеоА почему бы нет. Ведь это верный путь сэкономить деньги. Чертежи отвала для квадроцикла достать практически невозможно, так как в инете нет такой информации, но можно самому разработать методичку и сделать отвал по собственной методике. В данном подзаголовке я может хоть как-то смогу помочь вам решить данную проблему.

И так, отвал своими руками — что потребуется?

Во-первых: лист железа, пружины, болгарка, сварочный аппарат, линейка, карандаш (мел), металлические профили, ну и конечно же различные составляющие в обличии гаек, болтов…

вот к чему мы должны стремиться

чтобы сконструировать отвал для квадроцикла своими руками необходимы чертежи отвала что мы сейчас и предоставим. На самом деле конструкция достаточно простая и делается не так уж и долго, главное не лениться и решительно подойти к делу. У квадромастеров гаражного характера создано гораздо много разновидностей навесного оборудования и у всех разные, делают кто на что горазд и до чего додумается.

Также вашему вниманию предлагается отвал для квадроцикла своими руками. Стебно не правда ли?))

Видео самодельного отвала

Зачем может пригодится отвал

Автомобиль с приводом на все колеса можно использовать не только для путешествий по пересеченной местности. Его эксплуатационные характеристики не уступают показателям тракторов, которыми пользуются коммунальные службы.

Отвал для снега на УАЗ применяется в следующих целях:

1. Планирование придомовой территории, участка под строительство, поля и огорода. Колесный вездеход создает достаточный крутящий момент, чтобы срезать верхний слой плотного грунта и перемещать его на большие расстояния. Оборудованная ножом машина выравнивает кочки, засыпает ямы, делает участок ровным и гладким.
2. Ландшафтный дизайн. Оснащенная отвалом техника применяется для откапывания бассейнов и прудов. Глубина водоема может достигать нескольких метров в зависимости от его площади. Используется самодельный бульдозер для строительства альпийских горок, насыпей и искусственных холмов.
3. Расчистка участка от сугробов. Автомобиль с лопатой эффективно чистит снег высотой до 50 см. За небольшое время проходимая техника с отвалом способна привести в порядок садовый участок и подъездные пути к дому. Очищается вся территория, или работа ограничивается площадками, дорожками и тропинками. Снег перемещается к забору или удаляется с участка.
4. Строительство и ремонт дорог. В дачных поселках эта проблема возникает постоянно. УАЗ с полным приводом может ровнять дорожное полотно, засыпать выбоины, очищать от мусора кюветы. При движении вперед выполняется основная работа. При переключении на заднюю скорость осуществляется окончательное выравнивание.

Пригодится навесной нож и для полевых работ. С его помощью проводится перемещение спиленных деревьев и кустов, удобрений и ботвы.

Подготовка к работе

Установить снегоуборочный нож можно на раму любого мотокультиватора с мощностью не менее 4 л. с. и весом больше 50 кг. Также, пересмотрев чертежи плуга для мини-трактора своими руками, их можно подкорректировать под свои потребности, если в хозяйстве имеется мини-трактор

Для этого агрегата важно, чтобы он не был легким. Чем тяжелее он будет, тем проще будет разгребать сугробы

Для работы такого типа хорошо подходит мотоблок Нева отечественного производства. Техника имеет высокий эксплуатационный коэффициент. Мотоблок приспособлен к тяжелым погодным условиям при максимальных нагрузках.

В процессе изготовления лопаты для мотоблока понадобятся такие инструменты:

• Сварка
• Рулетка
• Болгарка с отрезными и шлифовочными дисками по металлу
• Электродрель
• Набор ключей
• Отвертка
• Малярные кисти и краска

Завершив подготовку инструмента, можно приступить к выбору материала для изготовления приспособления. Для этого могут подойти многие металлические изделия с хорошим показателем прочности.

Лопата может изготавливаться из таких материалов

• Нерабочий газовый баллон. Стенки изделия изготовлены из толстого и прочного металла, поэтому сделав такой отвал, можно будет убирать утрамбованный снег, выравнивать грунт, сгребать щебень и песок.
• Большая бочка с емкостью 200 л. При выборе такого материала нужно помнить, что сталь изделия нетолстая, и такой материал сможет выдержать только уборку снега, который недавно выпал и не уплотнен.
• Металлические полосы. При изготовлении могут подойти бамперы грузовых автомобилей либо рифленая сталь для покрытия пола производственных помещений.

Для изготовления снегоотвала можно также использовать плуг Зыкова, чертежи и размеры. В качестве материала для поворотного механизма нужно выбирать сталь с толщиной более 10 мм. Такой материал легко найти в местах приема металлолома. Для крепления понадобится профиль стальной трубы примерно 20×40 мм.

Работая с рыхлым снегом и глубокими буграми, техника может вязнуть и буксовать. Такая проблема решается установкой гусениц на полуось тягача. После этого снегоуборщиком можно работать, в любых условиях не теряя продуктивности.

Советы и рекомендации

Чертежи плуга для вашего минитрактора своими руками и снегоуборочное приспособление может сделать любой владелец мини-трактора, у которого есть опыт работы подобного типа. С таким снегоуборщиком можно с легкостью регулярно очищать двор от сугробов. Нужно учитывать и то, что при экономии средств приспособление можно использовать как для частного использования, так и в коммерческих целях, ведь устройство способно выполнять большие объемы работы за короткое время по сравнению с ручной работой.

При самостоятельном изготовлении отвала, который будет применяться вместе с мотоблоком, рекомендовано придерживаться правил и размеров. Для любого хозяина будет несложно провести работу с размерами и сконструировать устройство по своим потребностям и под определенную модель мотоблока. Снегоуборка при наличии такого приспособления может быть легким и приятным занятием

Также важно заботиться о состоянии металлической поверхности

Лучше всего время от времени обрабатывать ее специальной грунтовкой, которая предотвращает поражение металла ржавчиной и последующее разрушение. Поверхность ковша можно покрыть морозостойкой краской.

Нюансы и стоимость

Последнее, что стоит добавить в вопросе о том, как сделать отвал для квадроцикла, это его применение. Конструкция, имеющая самодельную навесную лопату, может эффективно использоваться лишь для того, чтобы убирать рыхлый снег. Высота покрова не должна превышать полуметра. Применять квадроцикл с отвалом для снега, чтобы убирать слежавшиеся сугробы, не получится.

Также стоит обратить внимание на вопрос экономии. Хорошие модели отвалов для уборки снега заводского производства стоят в среднем 60000 тысяч рублей

Самостоятельно собирать устройство стоит лишь в том случае, если затраты будут меньше, чем указанная сумма.

Самодельный отвал для мотоблока своими руками чертежи

Снего отвалы, легко навешиваемые на все виды техники, существенно ускоряют и облегчают процесс расчистки снега. Любой отвал снегоуборщик для мотоблока содержит три основные части – снегоуборочную лопату, устройство регулировки угла поворота лопаты и узел крепления, фиксирующий лопату на раме тягача.

Имеются несколько конструкций готовых отвалов, которые входят в комплекты навесного оборудования, однако такой «грейдер» можно сделать самодельный отвал для мотоблока своими руками, чертежи приведены ниже.

Лопата-отвал является элементом навесного оборудования, используемого совместно с мотоблоком. С ее помощью можно механизировать такие обычные работы на земельном участке как мусороуборка, снегоуборка в зимний период, а также выравнивание поверхности земли и ее перенос с одного места на другое.

Лопаты-отвалы имеют различные модификации, но в целом характеризуются общим принципом работы и устройства. Как правило, они имеет несколько типовых рабочих положений. Обычно это три нижеследующих положения:

• вперед
• влево (с уклоном на 30 градусов)
• вправо (с уклоном на 30 градусов)

Работа с отвалом для мотоблока

Лопата–отвал мотоблока перед началом работы вручную поворачивается вправо-влево на угол до 30 градусов. Операция регулировки положения завершается выставлением нужного угла и закреплением отвала в выбранном положении шплинтами.

Ширина захвата лопаты отвала для мотоблока обычно равна одному метру (некоторые модели могут иметь другую его величину) при толщине металла ковша от 2 до 3 мм. В заводских условиях лопаты-отвалы изготавливаются из высококачественной стали.

Отвал для мотоблока устройство и комплектация

Лопаты для мотоблоков могут быть укомплектованы металлическими ножами-насадками, которые удобны для выравнивания земли, а также резиновыми насадками, предназначенными для уборки снега. Поскольку имеется широкий выбор модификаций лопат-отвалов, то при выборе такого навесного устройства обязательно убедитесь в возможности установки устройства на имеющийся мотоблок.

Производители не оснащают лопаты-отвалы мотоблоков пружинными демпфирующими механизмами, так как из-за низкой скорости движения не требуется специальная защита от контакта с неровной поверхностью земли. Не нуждается мотоблок и в подъемно-поворотных устройствах, что существенно снижает общую стоимость комплекта для снегоуборки.

Оснащая свой мотоблок аксессуарами для снегоуборки, купите специальные металлические грунтозацепы. Замена пневматических колес на такую «обувь» заметно повышает качество снегоуборки. Цены на навесные лопаты-отвалы для мотоблоков невысоки и расположены в пределах от 4000 до 6000 рублей.

Основные этапы и узлы

С чего же начать работу, чтобы воплотить задуманный отвал на УАЗ своими руками? Чертежи должны быть выполнены с учётом модели внедорожника, и всегда должен быть некоторый запас в размерах, чтобы можно было на месте нивелировать возможные недочёты. Первым делом лучше всего оборудовать место крепления конструкции к автомобилю. Это могут быть как простые неподвижные кронштейны, так и целая площадка вроде «кенгурятника» для размещения не только отвала, но и лебёдки с блочной системой. Площадку можно выполнить как в постоянном исполнении, так и в качестве съёмной конструкции, что предпочтительнее, так как не портит внешний вид автомобиля.

Далее можно заняться изготовлением самой массивной части отвала — рабочей лопаты. Размеры из написанного выше лучше всего выбрать 2 х 0.6-0.8 м. Слишком большой отвал лучше чистит снег, но будет неудобен при монтаже и транспортировке. На следующем этапе лучше зафиксировать отвал в рабочем вертикальном положении и так присоединять к нему остальные элементы. Нужно помнить, что даже простые отвалы на УАЗ без поворотного механизма должны быть подвижны по вертикали, иначе можно сильно повредить автомобиль при работе. Последним этапом нужно изготовить управляющие и поворотные элементы и присоединить их к конструкции.

Общее описание механизма

Конструкция любого отвала будет состоять из трех основных компонентов. Первая деталь — это непосредственно снегоуборочная лопата, второй элемент — устройство, которое будет отвечать за изменение угла лопаты, последняя необходимая вещь — сцепляющий узел, который устанавливается на раму, он является основным компонентом, соединяющим лопату и квадроцикл. Для того чтобы успешно собрать такое устройство, обязательно нужно составить четкий чертеж для отвала квадроцикла своими руками.

Для того чтобы максимально увеличить срок службы такой конструкции, к ней чаще всего крепится амортизирующее устройство. Подвеска и снегоуборочная лопата будут постоянно сталкиваться с препятствиями, а потому амортизатор необходим, чтобы максимально нивелировать вибрацию и силу столкновения.

Конструкция и особенности отвала

Принятие решения по изготовлению приспособления может избавить от трудоемкой работы по очистке снега вручную обычной лопатой. Перед началом изготовления устройства нужно разобраться в конструктивных особенностях снегоуборочного механизма, который состоит из нескольких частей:

• Крепление
• Снегоуборочная лопата
• Механизм корректировки угла поворота

Крепление ответственно за фиксацию отвала с рамой машины. Изготовив крепкую лопату, можно будет не только убирать снег, но и проводить уборку мусора или выравнивание грунтовых неровностей.

Процесс корректировки угла поворота заканчивается установкой необходимого положения и фиксацией. Для этого используют шплинтование. Нужно учитывать и то, что размер лопаты по ширине обычно не больше одного метра. Такой размер считается нормальным при толщине металлической заготовки 2 — 3 мм.

В процессе изготовления отвала своими руками можно добавить металлические насадки по типу ножей на нижнюю часть листа, что придаст удобства при выравнивании грунта. Оборудование также можно комплектовать резиновой накладкой для улучшения уборки снега. Для приспособления не следует устанавливать пружинный демпферующий механизм, так как скорость передвижения небольшая, и защита от контакта с неровной почвой не нужна. Мотоблок также не нуждается в оснащении поворотно-подъемным устройством, что снижает стоимость изготовления снегоуборочного комплекта.

Конструкционные особенности устройства

Снегоочистительные лопаты без особых усилий навешиваются на любые типы техники, серьезно убыстряют и упрощают процедуру очистки снега. Всякое снегоуборочное снаряжение для многофункционального агрегата включает в себя 3 базовые детали: снегоочистительную лопату, механизм регулирования угла поворота снегоотвала и модуль крепления, удерживающий снегоотвал на раме агрегата.

Существует ряд конструкций фабричных лопат, входящих в состав навесного снаряжения, однако, подобное устройство для мотоблока можно соорудить своими руками, тем более что в глобальной сети на данную проблему имеется множество разнообразных сведений и чертежи.

Это дает возможность не только изготовить оснащение с нужными характеристиками, но и существенно сэкономить деньги.

Отвал – это составная часть навесного снаряжения, применяемого вместе с мотокультиватором. С его поддержкой можно облегчить такие обыденные работы на собственном участке земли как сбор мусора летом, зимой – очистка снега, кроме того, разравнивание поверхностного слоя земли и ее транспортировка с одного участка на второй. Снегоотвалы бывают различных вариаций, но в общей своей массе наделены одним принципом функционирования и конструкции. В основном они имеют ряд стандартных рабочих позиций.

Предлагаем ознакомиться Цветок с изюминкой – гейхера – украшение вашего сада

Это почти всегда 3 нижеприведенных положения:

• прямо;
• в левую сторону (с поворотом на 30°);
• в правую сторону (с поворотом на 30°).

Общее описание механизма

Конструкция любого отвала будет состоять из трех основных компонентов. Первая деталь — это непосредственно снегоуборочная лопата, второй элемент — устройство, которое будет отвечать за изменение угла лопаты, последняя необходимая вещь — сцепляющий узел, который устанавливается на раму, он является основным компонентом, соединяющим лопату и квадроцикл. Для того чтобы успешно собрать такое устройство, обязательно нужно составить четкий чертеж для отвала квадроцикла своими руками.

Для того чтобы максимально увеличить срок службы такой конструкции, к ней чаще всего крепится амортизирующее устройство. Подвеска и снегоуборочная лопата будут постоянно сталкиваться с препятствиями, а потому амортизатор необходим, чтобы максимально нивелировать вибрацию и силу столкновения.

Уборка снега мотоблоком

Этот неказистый с виду «конек-горбунок» умеет делать очень много разной работы, в том числе и чистить снеговые завалы. Тихоходность, достаточно большая мощность и высокая маневренность позволяют ему легко справляться с рыхлым снегом высотой до 40 см.

Производители не ставят на скребки мотоблоков пружинные демпфирующие механизмы, поскольку низкая скорость движения не требует специальной защиты от контакта с неровностями покрытия. Не нужны мотоблоку и подъмно-поворотные устройства, что положительно сказывается на общей стоимости комплекта для снегоуборки.

Отвал мотоблока перед началом работы вручную поворачивают вправо или влево на угол до 30 градусов. Ширина стандартной лопаты для этих машин составляет не более 1 метра при толщине металла полотна от 2 до 3 мм.

При оснащении своего мотоблока снегоуборочными аксессуарами есть резон купить специальные стальные грунтозацепы. Поменяв пневматические колеса на такую «обувь», вы заметно повысите качество уборки.

Цены на навесные лопаты для этих машин невысоки и находятся в пределах 4000-6000 рублей.
