Роботизированная коробка передач: плюсы и минусы

Основная информация о роботе

Схема роботизированной коробки

Если вы не знаете, что такое робот коробка передач, то это стандартная механическая коробка, которая оснащена электронным компьютером. Это означает, что все действия в механизме происходят за счет работы робота, который контролирует скорость и нагрузку двигателя. При этом водителю становиться не нужна педаль сцепления, все операции происходят только по показанию датчиков, установленных в РКПП. Как и раньше, водитель может управлять скоростью в машине, но вот переключение происходит без его участия. К тому же, роботизированная коробка передач исключает толчки и подергивания во время движения, даже при частой смене скоростей.

Преимущества и недостатки коробки — робот

Сегодня коробка-робот является достаточно распространенным решением. Например, концерн VAG активно устанавливает подобные коробки, которые знакомы потребителям, как DSG, на разные модели Audi, Volkswagen, Porsche, Skoda и т.д. Также роботизированную трансмиссию массово ставят на модели Ford, Mitsubishi, Honda и  машины целого ряда других  мировых производителей.

На первый взгляд может показаться, что РКПП имеет только плюсы: надежность и ремонтопригодность «механики», быстрота переключений, топливная экономичность, возможность выдерживать большой крутящий момент и т.д.

При этом по заверениям самих производителей РКПП должны в скором времени полностью вытеснить «классические» АКПП с гидротрансформатором и вариаторные коробки. Однако на практике этого не произошло.

Дело в том, что в плане комфорта работа «однодисковых» роботизированных коробок (с одним сцеплением) далека от АКПП и, тем более, от  бесступенчатого вариатора. Автомобиль с такой коробкой дергается при езде, переключения «затянуты», имеются провалы и т.п.

Также ресурс сцепления на «роботе» и актуаторов достаточно низкий (в среднем, около 80-100 тыс. км.). При этом стоимость актуаторов высокая, а ремонтопригодность данных элементов сомнительная. По этой причине многие сервисы практикуют узловую замену, то есть актуатор просто меняется на новый.

Что касается более сложных и дорогих преселективных коробок с двумя сцеплениями, переключения в этом случае более плавные и больше напоминают работу обычной АКПП. Однако ресурс  такого «робота» (например, DSG 6 или DSG 7)  все равно снижен, нередко возникают проблемы по части механики и электроники, а ремонт в ряде случаев потребует значительных расходов.

В качестве итога отметим, что многие автопроизводители, особенно из Японии, начали постепенно отказываться от установки коробки-робот на свои модели, заменяя ее классической АКПП с гидротрансформатором (ГДТ).

Например, Hondа Civic 8 хэтчбек, который изначально выпускался с РКПП, но в дальнейшем после рестайлинга получил полноценный «автомат». То же самое можно сказать о популярной Toyota Corolla 2007 года, которая позднее получила вместо «робота» автоматическую гидромеханическую коробку.

Вариатор или просто CVT

Некоторые автолюбители до сих пор не знают, что такое вариатор и чем он вообще отличается от обычного автомата. Здесь речь идёт о бесступенчатой коробке передач. Её позиционируют как наиболее комфортный вариант АКПП.

Если говорить о конструкции и принципе работы, то тут используется рабочий механизм, в котором располагается приводной ремень и передвигается по двум специальным конусам. Последние разнонаправленные, что позволяет отказаться от поднятия передачи. Их тут попросту нет. В определённые моменты, учитывая нагрузку и прочие факторы, считываемые датчиками и электроникой, автоматика выбирает оптимальную зону для расположения приводного ремня, тем самым эффективно передавая крутящий момент на приводные колёса автомобиля. Это максимально упрощённое описание системы CVT, зато даёт возможность понять суть вариатора.

К сильным сторонам вариаторной коробки можно отнести такие пункты:

  • Максимально плавная передача крутящего момента от мотора на колёса. Тем самым водитель ощущает высокий уровень комфорта и крайне приятные ощущения без рывков и прочих особенностей работы гидротрансформатора и МКПП.
  • Разгон осуществляется очень плавно, отсутствуют рывки и переключения. Машина попросту начинает равномерно набирать ход, причём может делать это быстро и с хорошей динамикой. Это напрямую зависит от самого мотора и того, как водитель будет нажимать на газ.
  • Превосходные показатели расхода топлива. В большинстве случаев CVT ставят на автомобили, где важнейшим аспектом при эксплуатации является экономия.
  • Простейшая схема работы, доступная для понимания даже новичку. Привыкнуть к управлению вариатором проще всего. Даже при переходе с механики или автомата, адаптироваться к CVT не составит никакого труда. Всё просто и интуитивно понятно.
  • CVT активно дешевеет, как и сама система, хотя обходится довольно дорого в плане ремонта. Это позволяет устанавливать вариаторы на бюджетные авто и не сильно завышать начальную стоимость автомобиля с такой коробкой.

Но помимо очевидных преимуществ, коробки CVT обладают некоторыми недостатками.

Начать следует с не самого образцового ресурса. Срок службы нынешних вариаторов уступает автомату и механике. В среднем без проблем вариатор может проработать около 150 тысяч километров.

CVT очень не любят перегрузок и перегревов. В противном случае ремень рвётся, коробка ломается буквально на ходу и ехать дальше вы уже не сможете. Такие КПП не предназначены для спортивной езды, агрессивного вождения, перевозки тяжёлых прицепов или для выезда на бездорожье. Сугубо городской тип трансмиссии, предназначенный для плавной и размеренной езды.

Покупать подержанную машину, прошедшую более 100-120 тысяч километров, оснащённую вариатором, настоятельно не рекомендуется. Слишком большие риски. Потребуются внушительные финансовые затраты на ремонт, восстановление и замену. Даже если сама машина относится к категории бюджетных авто.

Невозможно сказать, какая система лучше – автоматическая или роботизированная. Если бы такой вывод возможно было сделать для всех машин, производители уже давным-давно выпускали КП одного типа. При приобретении авто нужно учесть следующие факторы:

  • На каких дорогах предполагается ездить – городских или загородных. Для загруженных улиц лучше АКПП, а при поездках по трассам подойдет и робот, так как не придется все время разгоняться и тормозить.
  • Имеет ли значение расход топлива — у АКПП он несколько больше.
  • Рекомендации уже опробовавших данную коробку.
  • Цена АКПП, а также ее ремонт, дороже роботизированной.
  • Ездить с АКПП комфортнее и водителю, и пассажирам, ведь нет резких толчков при разгоне.

Учтя все рекомендации, а также финансовые возможности, выбрать будет несложно.

Особенности разных видов роботизированных коробок передач

Как уже было сказано выше, робот с одним сцеплением достаточно прост конструктивно, однако его минусом считается большой промежуток  времени во время переключения передач. В движении это часто приводит к толчкам, провалам, рывкам и т.д.

Получается, заметно страдает комфорт. В результате была разработана коробка робот  с двумя сцеплениями. Такая коробка переключает передач намного быстрее, то есть практически незаметно для водителя. При этом при переключениях передач не происходит разрыва потока мощности, что положительно сказывается на динамике, экономичности и ездовых характеристиках.

Если просто, данная КПП представляет собой сразу две МКПП в одном корпусе. Одна коробка отвечает за четные передачи, тогда как другая за нечетные. Каждая из коробок имеет свое сцепление, что и позволяет  заранее выбрать следующую передачу и уже практически включить ее, пока автомобиль еще движется на предыдущей передаче.

Включение происходит почти моментально, а сам агрегат называется преселективная коробка передач (от англ. preselect, что означает  предварительный выбор). Преселективный  робот с двумя сцепления получился эффективным и компактным, что позволяет ставить данную КПП на разные автомобили.

Поскольку основу робота составляет классическая «механика», при проектировании этого вида трансмиссии используются уже готовые варианты коробок передач. Такое конструктивное решение позволяет получить высокие рабочие показатели всего узла. Например, у известного робота SMG, которым комплектует свои модели BMW, использована базовая шестиступенчатая МКПП дополненная сцеплением с электрогидравлическим приводом.

Роботизированная КПП на автомобиле может быть оборудована гидравлической либо электрической системами управления переключением позиций и включения сцепления. В системе с гидроприводом (электрогидравликой) органами исполнения команд роботизированной коробки выступают гидроцилиндры с электромагнитными клапанами, а в электрическом типе привода эти элементы представлены шестереночной передачей и электромотором.

https://www.youtube.com/watch?v=wMnRfzSAb7U

По этой причине электроприводные роботизированные КПП устанавливают на автомобили бюджетного класса, а гидроприводные — на более дорогие транспортные средства. Такое конструктивное решение позволяет использовать трансмиссию-робот практически на любом типе транспортного средства.

Некоторые режимы работы РКПП получила от автоматической коробки, а именно:

  • «N» — нейтраль. Режим, при котором крутящий момент на колеса от КПП не передается. То есть двигатель работает, на коробку передается вращение, но из-за положения шестерен на колеса оно не передается. Используется при длительной стоянке авто, перед началом движения, после остановки;
  • «R» — движение задним ходом. Здесь все просто, водитель переводит селектор в это положение и авто движется назад.

Другие же режимы роботизированной коробки имеют свое обозначение:

  • «А/М» или «Е/М» — движение вперед. Этот режим соответствует режиму «D» автоматической коробки, то есть автомобиль движется вперед, а КПП производит переключение передач. В режиме «М» выполняется ручное управление. Переводом селектора в определенный паз выбирается необходимый режим;
  • « », «-» — переключатель передач. Кратковременные переводы селектора в сторону « » или «-» обеспечивают переключение передачи при ручном режиме управления «М».

Роботизированная коробка передач

В конструкцию роботизированной коробки передач входят следующие устройства:

  1. Механическая часть.
  2. Сцепление.
  3. Механизмы переключения (сервоприводы актуаторы).
  4. Управляющий модуль.
  5. Различные механизмы снятия показаний.

Детали и механизмы роботизированной коробки

Коробка робот, по принципу работы схожа с механической коробкой. Её особенность – это наличие двух ведущих валов, находящихся один в другом, и имеющих независимые сцепления. Первичный вал вставлен внутрь внешнего вала. Рассматривая конструкцию коробки с 6-ю ступенями, можно заметить, что шестерни привода передач (2-й, 4-й, 6-й) имеют жесткое крепление на валу, расположенном сверху. Вал, находящийся внутри, соединён с шестернёй реверсной передачи, а также 1-й, 3-й и 5-й передачей. Активация и выключение сцепления, движение синхронизаторов коробки – всё это происходит с помощью сервоприводов, актуаторов.
Компьютер руководит всей системой через блок с микропроцессорами. Процессор – это ключевое звено блока, через которое происходит подключение всех датчиков и систем. Порядок обработки информации, поступающей с датчиков, хранится в постоянном запоминающем устройстве.

Актуальность коробки в России

Автомобили с коробками-роботами у наших автолюбителей пользуются хорошим спросом. Опросы показывают, что доля россиян, готовых купить авто с РКПП, колеблется в пределах 15-20%. При этом надо отметить, что доля желающих пользоваться классическим автоматом все же в 2 раза выше.

В крупных городах платежеспособные слои населения выбирают АКПП из-за более комфортной езды и гораздо меньших проблем, связанных с эксплуатацией в условиях частых пробок на дорогах. Притом цены на автомат и хороший преселективный агрегат находятся на одном уровне. Но, если цена на горючее будет продолжать расти, многие предпочтут авто с РКПП (как более дешевый в эксплуатации), особенно когда поездки не ограничиваются маршрутом работа-дом.

Принцип работы коробки передач робот

Схема функционирования роботизированного агрегата

Роботизированный агрегат работает наподобие механики — для начала езды и переключения скоростей водителю надо выжимать педаль сцепление. Процедура активации этого механизма выполняется посредством актуаторного устройства, получающего импульс от управляющего модуля. После подачи сигнала узел медленно вращает редукторный узел.

Если трансмиссия оборудована двумя сцеплениями, то изначально производится активация первого. После этого актуаторное устройство выбора и активации скорости подводит синхронизаторный узел к шестеренке первой скорости. Это приводит к ее блокировке на валу и началу вращения вторичного шкива. Когда машина тронулась с места, водитель жмет на газ. Если трансмиссия однодисковая, активация следующей скорости произойдет через определенный временной промежуток. В итоге появляется так называемый провал во времени.

Для предотвращения появления временной задержки и снижения время переключения передач агрегат оборудуется вторым сцеплением и другим валом. Это привело к созданию преселективной коробки. Во время включения первой скорости вторая готова к активации, поскольку второе сцепление уже задействовано. Когда на агрегат поступает сигнал от управляющего модуля, происходит быстрое переключение с первой скорости на вторую.

Аналогично выполняется последующее переключение на более высокие и низкие скорости во время движения. Временной интервал при переключении минимальный. Любые перегазовки исключаются, также нет провала тяги двигателя и других нюансов. В результате автомобиль едет динамично, а экономия потребления горючего максимальная. Функционирование в режиме автомата достигается благодаря регулярному анализу микропроцессорного модуля импульсов, подающихся с внешних контроллеров.

При получении сигналов и их отправке микропроцессор учитывает:

  • величину нагрузки на силовой агрегат;
  • скорость езды;
  • положение, в котором находится педаль газа.

Роботизированные коробки обладают возможностью ручного переключения скоростей, эту особенность можно назвать имитацией гидромеханического автомата. Некоторые типы агрегатов позволяют выполнить блокировку при активации повышенной скорости.

Блок-схема функционирования роботизированной системы I-Shift на автомобилях Хонда

Режимы работы

Микропроцессорный модуль может функционировать в нескольких режимах:

  1. Спорт. Обычно его активация производится при движении на трассе, когда автомобиль стабильно едет на повышенной скорости.
  2. Городской режим. Активируется при движении по городу либо стоянии в пробке.
  3. Эконом. Позволяет максимально сэкономить топливо. Но скорость езды будет минимальной.

Эксплуатация роботизированной коробки передач: нюансы

Итак, если в автомобиле стоит роботизированная коробка автомат (робот), как пользоваться такой КПП, мы рассмотрим ниже. Казалось бы, данная коробка похожа на АКПП по принципу работы и не сильно отличается от аналога. Другими словами, нужно только перевести селектор в то или иное положение, после чего автомобиль начнет движение, причем дальнейшая езда будет похожа на машину с классической АКПП.

Сразу отметим, РКПП сильно отличается от автомата с гидротрансформатором. По этой причине нужно знать, как управлять коробкой робот, а также правильно эксплуатировать такую КПП.

В любом случае, как для МКПП, так и для РКПП независимо от типа, общие правила похожи

Важно понимать, что за время простоя масло в коробке стекает и густеет при низких температурах. Это значит, что двигатель должен поработать определенное время на холостых, чтобы прогрелся сам ДВС, а также масло успело растечься по полостям коробки передач

При этом, в отличие от АКПП, селектор в разные режимы переводить не нужно, то есть достаточно включить нейтраль N. Дальнейшее движение должно быть в щадящем режиме, без резких стартов, на невысокой скорости. Помните, масло в коробке греется намного дольше, чем в двигателе. Чтобы трансмиссионная жидкость полностью прогрелась и вышла на рабочие температуры, необходимо проехать, в среднем, около 10 км.

Это означает, что трогаться на подъем с роботизированной коробкой нужно точно так же, как и на механике. Простыми словами, потребуется использовать ручник (стояночный тормоз). Сначала следует затянуть ручник, затем включается режим A, после этого водитель нажимает на педаль газа и параллельно снимает машину с ручника. Указанные действия позволяют тронуться в гору без отката.

Что касается спусков, в этом случае отпадает необходимость каких-либо дополнительных действий. Водитель просто переводит селектор в режим A или D, отключает стояночный тормоз и начинает движение. При езде под уклон будет проявляться эффект торможения двигателем.

Дело в том, что когда на роботе включен режим «драйв» и водитель останавливает автомобиль при помощи тормоза, сцепление остается выжатым. Становится понятно, что если машина находится в пробке или подолгу стоит на светофоре, нужно переключаться на «нейтралку», чтобы уберечь сцепление и продлить срок службы данного узла.

Не вдаваясь в подробности, в зимнем режиме коробка передает крутящий момент на колеса «мягко», чтобы избежать пробуксовок на заснеженной дороге или на льду. Как правило, автомобиль в этом режиме трогается с места на второй передаче, а также плавно переходит на повышенные. В спорт режиме коробка робот переходит на повышенные передачи на высоких оборотах, что улучшает приемистость и разгонную динамику. При этом расход топлива также увеличивается.

Еще добавим, что во время езды роботизированная коробка позволяет переключаться из автоматического режима в ручной и обратно. Это значит, что водитель может прямо на ходу повышать и понижать передачи. Однако получить полный контроль над работой КПП не получится, так как режим полуавтоматический.

Такая особенность является «защитой», так как понижение передач на две ступени вниз может привести к тому, что обороты двигателя «упрутся» в отсечку, момент переключения будет сопровождаться ударом, сильной нагрузкой на трансмиссию и т.д. Другим словами, включение той или иной передачи возможно только в том случае, если диапазон допустимых оборотов и скорость ТС, прописанные в ЭБУ, позволяют включить выбранную водителем передачу.

Роботизированная коробка передач

Работает по такому же принципу, что и механическая, имеет схожую конструкцию с шестеренками. Но разобщение коленвала мотора с силовой передачей транспортного средства и переключение шестерен в коробке осуществляется автоматизированно. Устройством управляет электроника, а автолюбитель лишь подает информацию на вход.

Роботизированная коробка передач

Управление осуществляется электронным блоком с сервоприводами или актуаторами, которые бывают двух видов — гидравлические и электромоторы. Когда исполняющим механизмам дается команда для переключения, один актуатор выжимает сцепление. Другой — включает необходимую скорость, перемещая синхронизаторы.

Гидравлический привод стоит дороже, и устанавливают его только на автомобили представительского класса или спортивные болиды. Эксплуатация предполагает использование тормозной жидкости. Она находится под давлением и ускоряет процесс переключения до 0,05 сек. Поэтому гидравлику выбирают гонщики и стритрейсеры. Электропривод применяется чаще, так как стоит дешевле. Но задержка переключения составляет десятые доли секунды, что ощущается в момент разгона.

Слева — гибравлический привод, справа — электропривод

Есть два рабочих режима коробки — автоматический и ручной. В первом случае компьютер посылает приказ сменить передачи на основе собранных данных различных систем. Сюда относится скорость движения, количество оборотов двигателя и прочие показатели. Если активирован ручной режим, человек подает команды, используя рычаги управления — лепестки под рулем и селектор КПП. Автолюбитель сам производит регулировку селектора и устанавливает ограничение на смену передач роботом.

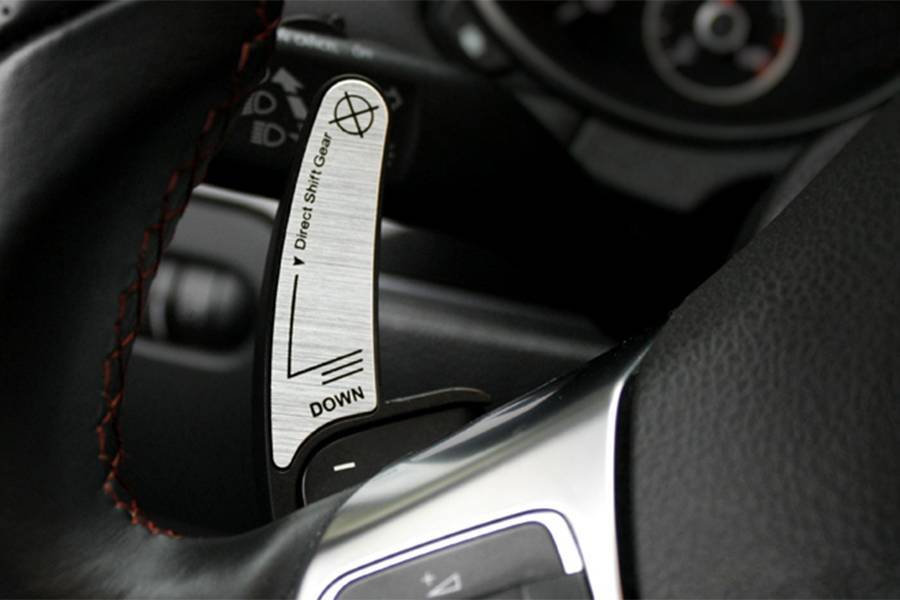

Подрулевой лепесток для переключения скоростей

Чтобы до конца понять, как работает роботизированная коробка, стоит рассмотреть ее конструкцию. Устройство идентично МКПП. Она состоит из корпуса, называемого картером. Внутри находятся валы, расположенные параллельно друг другу. На них крепятся шестеренки, попарно находящиеся в зацеплении. Коробка бывает двухвальной либо трехвальной.

Устройство роботизированной коробки передач

Крутящий момент передается от мотора на первичный, также называемый ведущим, вал. Преобразованный момент направляется на ведущие колеса со вторичного — ведомого. Разница между валами заключается в том, что на вторичном шестерни могут свободно вращаться, а на ведущем крепятся жестко. Часто ведомый делят на два, чтобы уменьшить его длину и соответственно, размеры коробки. Чтобы крутящий момент не подавался на колеса, выбирают положение «нейтраль». В таком режиме на ведомом вале свободно прокручиваются шестерни.

При использовании МКПП перед сменой передачи требуется нажать на педаль сцепления. В противном случае первичный вал не отсоединится от двигателя автомобиля. Электроника, встроенная в роботизированные модификации, снимает лишнюю нагрузку с водителя. Поэтому во время вождения человеку не нужно нажимать ногой на педаль сцепления.

После срабатывания сцепления, при помощи рычага коробки передач водитель перемещает синхронизаторы. Они представляют собой особые механизмы, выравнивающие частоту вращения ведомого вала и активируемой шестерни. Когда срабатывает сцепление, вращающий момент с нужным коэффициентом переносится на ведомый вал. Далее он подается на главную передачу и колеса.

Начало движения на подъем, его преодоление, спуск

Многие автомобили с РКПП не оборудованы системой помощи старта на подъем, поэтому правильно начинать движение нужно научиться самому водителю. При старте на подъем с роботизированной коробкой необходимо поступать, как и с «механикой». Для начала движения селектор переводится в режим «А», плавно нажимается акселератор и одновременно авто снимается с ручника.

При начале движения на подъем в зимний период лучше использовать ручной режим, при этом устанавливать первую передачу. Сильно газовать не стоит, чтобы не было пробуксовки колес.

При спуске же никаких действий от водителя не требуется. Достаточно перевести селектор в положение «А», и снять ручник. При этом авто будет производить торможение мотором.

Коробка робот с двойным сцеплением: особенности

Первоначально роботизированные КПП, как и ручные аналоги, оснащались только одним сцеплением. Однако как на этапе тестирования, так и согласно отзывам автомобилистов, после запуска в серийное производство было выявлено определённое количество недоработок, вызывающих неудобства при эксплуатации.

Роботизированные КПП различны по собственной конструкции

Затем крутящий момент передаётся на колёса с помощью вторичного вала посредством вращения шестерней. Если проводить аналог с действиями водителя при эксплуатации автомобиля с МКПП, то первый вал отвечает за перемещение сцепления, а второй – за переключение передач. Недостаток переноса принципа работы механической трансмиссии в автоматизированное русло заключается в том, что из-за электроники, которая, в целях сохранности сцепления, не передаёт весь необходимый момент сразу, в салоне машины чувствуется явный дискомфорт в виде задержек и последующих пинков.

Схема работы РКПП

Режимы работы

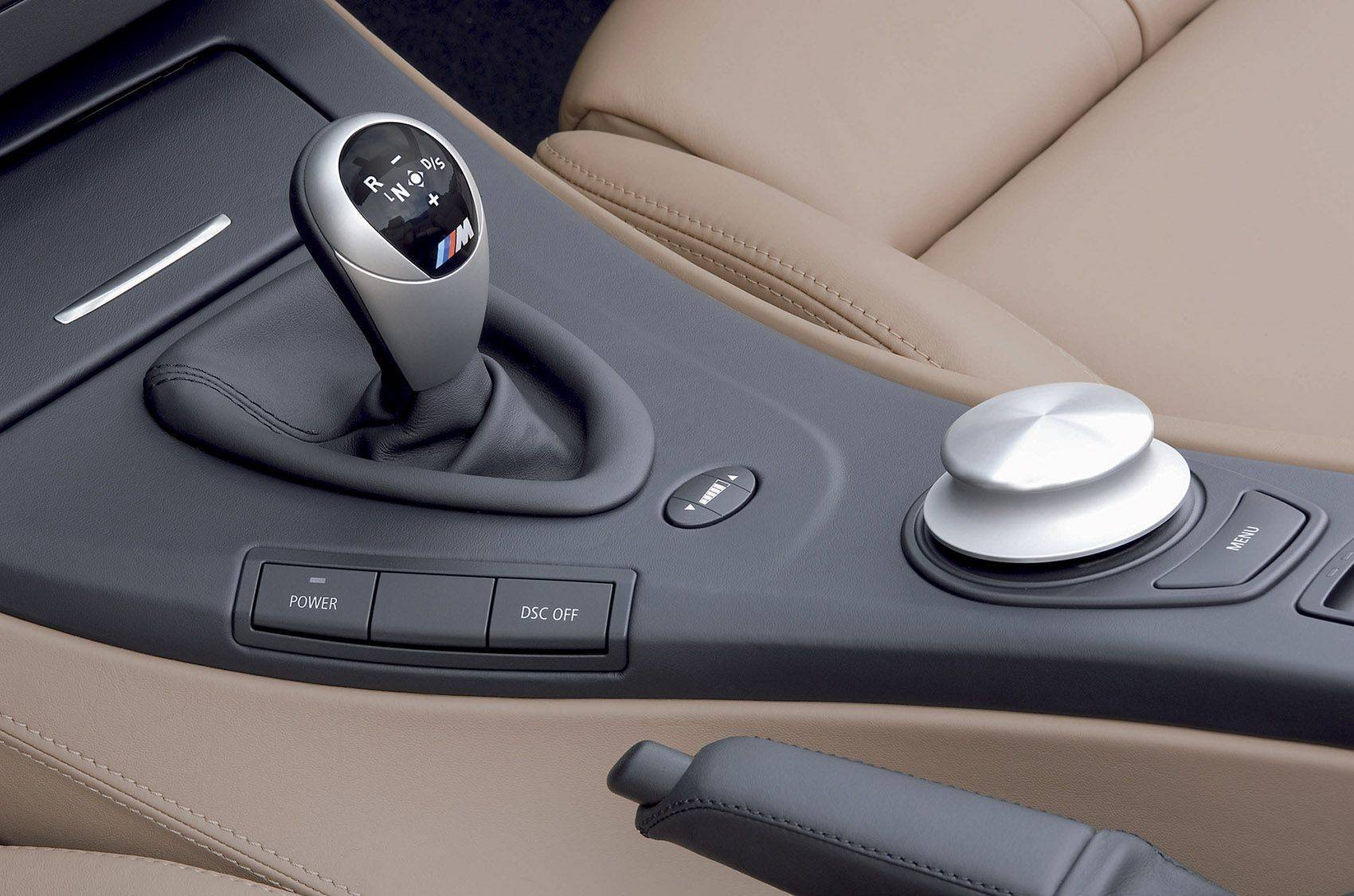

Управление водителем коробкой передач сводится к выбору режима селектором:

  1. Нейтраль обозначается «N». В этом режиме двигатель работает, но крутящий момент на колеса не передается. Включать перед началом движения, после остановки, при длительной стоянке.
  2. Движение вперед обозначается «А/М», «Е/М» или «D». Включив этот режим, отпускают педаль тормоза и нажимают педаль газа. Машина движется вперед, автоматически переключая скорости в зависимости от ускорения или торможения.
  3. Ручное управление обозначается «М». Автомобиль движется вперед, водитель самостоятельно переключает скорости, нажимая подрулевые лепестки или селектор в положения «+» или «-». При этом переключение происходит только на одну ступень.
  4. Движение задним ходом обозначается «R». Выбрав этот режим, можно ехать назад.
  5. На некоторых РКПП возможно наличие режимов «зимний» и «спортивный».

Понятие роботизированной коробки передач.

Есть также и свои особенности при езде, к которым водитель должен привыкнуть, иначе будет попадать в неприятные ситуации.

Это следующее:

  1. Езда в автоматическом режиме подразумевает дороги с хорошим твердым покрытием. Заехав летом в грязь, а зимой в рыхлый глубокий снег, рискуете забуксовать. Алгоритм станет выдавать ошибочные команды, и передачи будут включаться некорректно. Такие ситуации повышают износ деталей и механизмов, что увеличивает риск поломок.
  2. Педаль газа нужно нажимать плавно, ни в коем случае нельзя ее давить в пол. Нужно следить за оборотами двигателя, фиксируя моменты переключения скоростей, и избегать перегазовки.
  3. Если на авто отсутствует функция помощи при трогании в подъем, нужно поступать так же, как при пользовании ручной КПП, — использовать стояночный тормоз для предотвращения отката назад.
  4. При длительных остановках (больше 60 секунд) на запрещающий сигнал светофора или в пробке нужно переключать селектор в положение «нейтраль».
  5. Для длительной остановки на парковке сначала переводят селектор в «нейтраль», затем включают стояночный тормоз, после чего отпускают педаль тормоза и глушат двигатель.
  6. Каждый производитель указывает, с какой частотой по пробегу нужно проводить перекалибровку ЭБУ (ее еще называют инициализацией или обучением). Это нужно делать из-за износа диска сцепления. Следует проводить процедуру каждые 10000-15000 км.
  7. Зимой, при низких температурах воздуха, прогрев коробки занимает ровно столько времени, сколько его потребуется на прогрев двигателя.

Принцип работы РКПП

Роботизированные КПП могут работать в автоматическом и полуавтоматическом (ручном) режимах. Режим-автомат предполагает управление коробкой передач через электронику на основании полученных данных от внешних датчиков, путем реализации выбранного алгоритма работы через исполнительные механизмы.

Полуавтоматический режим (ручной) предусматривает выбор и переключение передач вручную. Режим вручную позволяет осуществлять плавное переключение с низкой на высокую передачу, используя селекторный рычаг или подрулевые переключатели (лепестки).

Что касается общего принципа работы такой коробки передач, то он достаточно прост. При включении двигателя и выборе передачи включается первая скорость в коробке, затем включается сцепление и начинается движение.

При движении автомобиля на начальной передаче, роботизированная КПП готова включить следующую передачу. Управляющий блок принимает  сигнал с последующим переключением на более высокую передачу и вторая передача включается одновременно с первой. В механической передаче такое невозможно, а в роботизированной возможно поскольку в ней две пары валов, если вы еще не забили.

Пока сцепление включено на первой паре, вторая пара, со следующей включенной передачей ждет своей очереди вступить в работу и как только сигнал от системы поступает, сервопривод (актуатор) включает сцепление на второй паре валов, а на первой сцепление отключается и включается третья передача, которая так же будет ждать своей очереди.

На верхней схеме показана работа коробки DSG при включенной первой передаче, а на нижней схеме при включенной второй передаче.

Обратите внимание на отличие от механической коробки передач, в которой сцепление всегда находится во включенном состоянии и для переключения скоростей сцепление выжимается. В роботизированной же коробке сцепление постоянно находится в выключенном состоянии и подключается только в момент, когда необходимо передать момент через определенную пару валов коробки передач

На сегодняшний день практически каждый автоконцерн имеет в своем автомобильном ряду модели с роботизированной коробкой. Правда, названия у этих коробок разные:

  • DSG – Volkswagen (пожалуй, самая известная и скандальная)
  • S-Tronic – Audi (принадлежит Volkswagen и наверняка есть что-то общее с DSG, но концерн это отрицает)
  • Speedshift DCT – Mercedes-Benz
  • DCT M Drivelogic – детище BMW
  • PDK – Porsche (здесь плохую коробку вряд ли поставят);
  • Twin Clutch SST – Mitsubishi
  • Powershift – Ford
  • TCT – Alfa Romeo

Как работает гидротрансформатор?

Гидротрансформатор состоит из следующих основных элементов:

  • насоса или насосного колеса;
  • турбинного колеса;
  • плиты блокировки;
  • статора;
  • обгонной муфты.

Чтобы понять, как работает автоматическая коробка передач, нужно в целом представлять ее устройство. Так, насос механическим соединением связан с двигателем. Турбинное колесо соединяется с валом КПП при помощи шлицов. При вращении насосного колеса при работающем двигателе создается поток масла, который вращает турбинное колесо гидротрансформатора.

Не помешает знать когда менять масло в автоматической коробе передач.

В этом случае гидротрансформатор выполняет роль обычный гидромуфты, посредством жидкости лишь передавая от двигателя на вал автоматической коробки крутящий момент. При увеличении оборотов двигателя сколь-нибудь существенного увеличения крутящего момента не происходит.

Для преобразования крутящего момента схема автоматической коробки включает статор. Принцип работы заключается в том, что он перенаправляет поток масла обратно на крыльчатку насоса, заставляя ее быстрей вращаться, увеличивая крутящий момент. Чем скорость вращения турбинного колеса по отношению к насосу меньше, тем большая остаточная энергия передается статором посредством возвращаемого масла на насос. Соответственно крутящий момент увеличивается.

Основы работы турбины и насоса АКПП

Турбина всегда вращается медленнее, чем насос. Максимальное соотношение скоростей вращения насоса и турбины достигается при неподвижном автомобиле, уменьшаясь при увеличении скорости транспортного средства (ТС). Связь статора с гидротрансформатором осуществляется через обгонную муфту, способную вращаться лишь в одном направлении.

Лопатки турбины и статора имеют особую форму, за счет чего поток масла перенаправляется на обратную сторону лопаток статора. При этом статор заклинивает и, оставаясь неподвижным, он передает на вход насоса наибольшую энергию масла.

За счет такого режима работы гидротрансформатора обеспечивается максимальная передача крутящего момента. Он увеличивается почти в три раза при трогании автомобиля с места.

При разгоне ТС турбина относительно насоса проскальзывает все меньше до наступления момента, когда колесо статора подхватывается потоком масла, начиная вращаться в направлении свободного хода обгонной муфты. Устройство при этом начинает работать как обычная гидромуфта, не увеличивает крутящий момент. В этом режиме КПД гидротрансформатора не превышает 85%. Такой режим работы сопровождается выделением избытка тепла и повышением расхода топлива.

Назначение блокировочной плиты

Этот недостаток устраняется при помощи специального устройства — блокировочной плиты. Несмотря на механическую связь с турбиной, конструктивно она выполнена так, что может перемещаться вправо и влево. Это устройство включается в работу при достижении автомобилем высокой скорости. По команде устройство управления поток масла меняется таким образом, чтобы он прижимал блокировочного плиту к корпусу гидротрансформатора справа.

При этом турбина и насос связываются друг с другом механически. Для повышения сцепления на внутреннюю сторону корпуса гидротрансформатора наносится специальный фрикционный слой. Таким образом двигатель связывается с выходным валом автоматической коробки. Естественно такая блокировка сразу выключается даже при незначительном торможении автомобиля.

Выше был описан лишь один из способов блокировки гидротрансформатора. Однако любой другой способ преследует ту же самую цель — предотвратить проскальзывание турбины по отношению к колесу насоса. Обычно описанный режим действия в различных источниках называется Lock-Up.

Работу гидротрансформатора для чайников будет проще понять, если вместо турбины и насоса представить два простых вентилятора, один из которых работает от сети, а другой вращается за счет создаваемого первым вентилятором потока воздуха. Только вместо воздуха здесь выступает масло, а лопасти первого вентилятора (насоса в случае АКПП) приводятся в движение не за счет электричества, а за счет механического соединения с валом двигателя автомобиля.

АКПП — устройство, характеристики, особенности

По статистике, около половины продающихся в настоящее время машин – с автоматической коробкой передач. Ее назначение – менять частоту и вращающий момент, передаваемый ведущим колесам, в более широком диапазоне, чем может обеспечить двигатель. Но разные конструкции коробок делают это немного по-разному.

Автоматическая коробка передач

Автомат – это такой вид трансмиссии, где выбор передаточного числа происходит автоматически, в зависимости от нескольких факторов. Автоматическими называют лишь те коробки передач, где присутствуют обязательно два конструктивных элемента: планетарная передача и гидротрансформатор. Трансформатор отвечает за передачу крутящего момента от двигателя, вращение передается за счет жидкости — масла.

Устройство автоматической коробки передач

Планетарная передача появилась в качестве конструктивного элемента еще в начале 20 века. Первый серийно выпускаемый автомобиль, Ford T, имел такой элемент в конструкции. Его изготавливали по всему миру с 1908 года почти двадцать лет миллионными сериями. Но еще в 1906 году начал выпускаться автомобиль Cadillac, с полностью автоматической передачей.

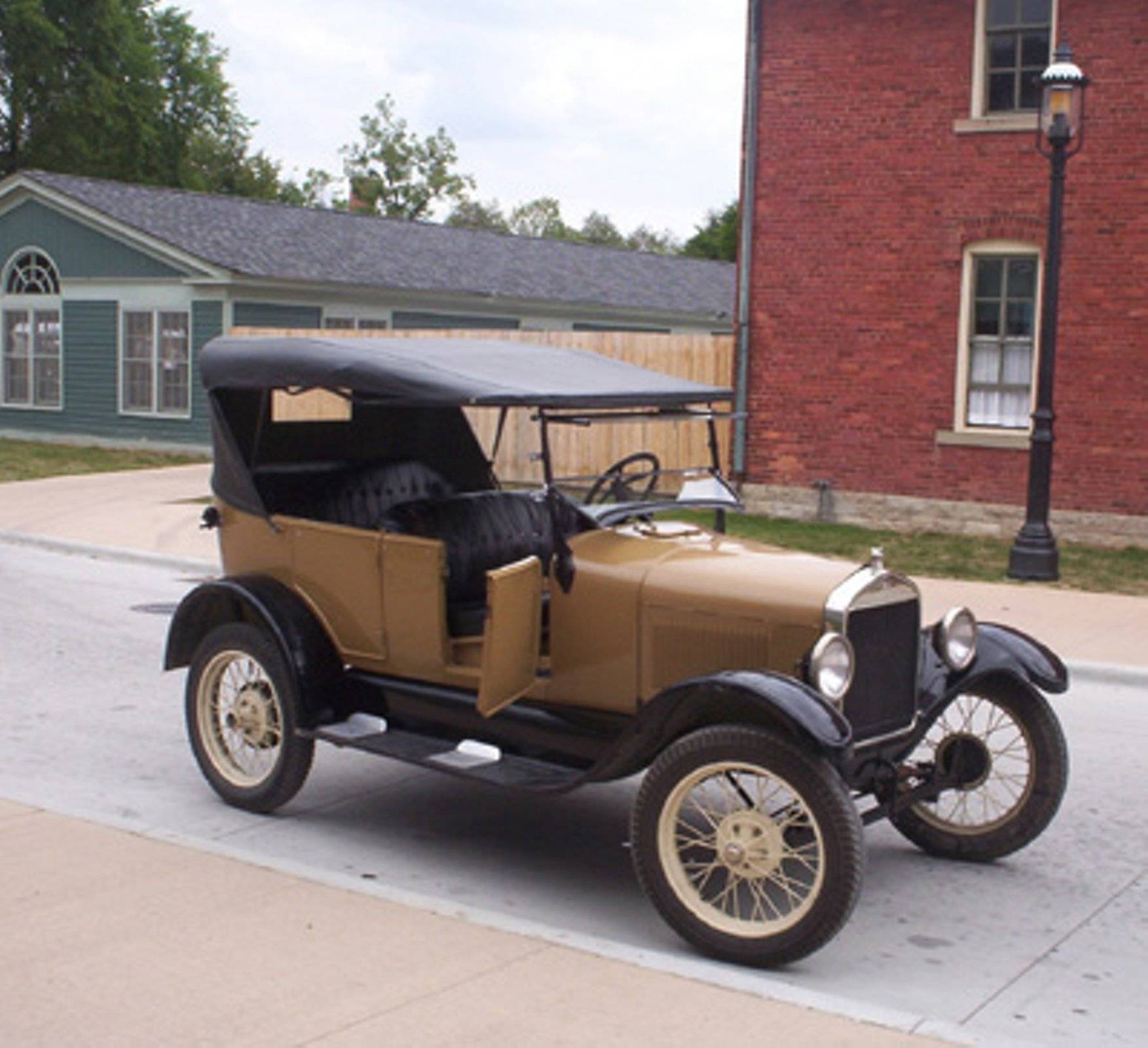

Первый автомобиль с планетарной передачей — Ford T

Планетарная передача напоминает по виду движение планет вокруг Солнца. Составные части этого механизма перечислены ниже:

  • В центре редуктора – так называемое «солнце» или малое зубчатое колесо.
  • Водило – рычажный механизм.
  • Большое зубчатое колесо c внутренними шестеренками.
  • Сателлиты – аналог планет Солнечной системы, зубчатые колеса, вращаются вокруг «солнца».

Устройство планетарной системы АКПП

Планетарная система – несколько планетарных передач. Гидротрансформатор передает крутящий момент, но здесь нет жесткой связи двигателя с коробкой, в отличие от механики. Это аналог сцепления в МКПП. Есть небольшая потеря мощности при передаче движения из-за отсутствия жесткой связи с двигателем, но за счет гидравлики ход более мягкий. Определенные шестеренки в планетарной системе блокируются, и получается понижающая, повышающая или прямая передача.
