Лада Калина: замена термостата самостоятельно

Демонтаж и установка термостата Калины на примере 1,6 8-клапанного мотора

Для начала работы нам нужно подготовить рабочее пространство для того, что бы можно было подобраться ко всем трубкам и датчикам которые нам придется выкрутить.

Откручиваем пробку заливной горловины, затем снимаем пластиковый кожух с верхней части двигателя:

После этого необходимо сделать доступ к термостату Калины более свободным. Для этого нужно снять корпус воздушного фильтра, подробнее об этом читайте здесь. Затем стоит иметь ввиду, что нам нужно будет откручивать другие патрубки, а следовательно необходимо открутить еще одну большую трубку, которая соединяет воздушный фильтр и дроссельный узел.

И сразу же можно посмотреть на состояние хомута и поменять если это нужно:

Теперь, для того, что бы понести минимальные потери охлаждающей жидкости, нужно выкачать весь тосол или антифриз из двигателя. Сейчас я покажу самый быстрый и простой способ, как это сделать. Отсоединяем шланг подвода жидкости к дроссельному узлу, что бы не запутаться, это тот который ближе к тросику:

Затем нам понадобиться компрессор, предварительно подключенный к прикуривателю или клеммам аккумулятора в зависимости от типа проводов. После чего накручиваем конусообразную насадку на конец компрессора и засовываем в шланг подвода жидкости к дроссельному узлу (отмечено синей стрелкой), а на штуцер дроссельного узла надеваем похожий по размеру шланг, а другой конец пойдет в канистру с остатками старого антифриза.

Но мой совет использовать пустой, что бы потом просто все вылить в расширительный бак для того, что бы после смены термостата и прокачки узла, залить все то же что и было выкачено, а не прокачивать и не доливать.

Нужно учитывать то, что мы выкачали ОЖ из рубашки охлаждения двигателя минуя радиатор(малый круг), а значит жидкость осталось на большом кругу, поэтому, при отсоединении патрубков от термостата, нужно будет 2 из них, которые идут от и к радиатору, при снятии примотать так, что бы их концы смотрели вверх. В таком случае жидкость не вытечет.

И также отсоединяем штекер питания датчика, и теперь можно приступать к снятию самого термодатчика.

Сам же термостат крепится двумя болтами по диагонали, которые необходимо выкрутить:

После того как открутили 2 болта, аккуратно тянем термостат в сторону аккумулятора и все 🙂 Сбор в обратном порядке!

Прокачка охлаждающей жидкости

После того, как все собрано в обратном порядке выполняем следующие действия для прокачки ОЖ.

  1. Заводим машину и ждем пока машина разогреется до температуры 90-94. Включится 1 вентилятор.
  2. Ждем ждем температуру 100-105 — включится 2-ой вентилятор
  3. Ждете 4-5 секунды и глушите машину. Вентилятор все еще будет работать, для того, что бы охладить двигатель. В момент температуры 85-89 — термостат начинает работать, пиком является 102 градуса. В этот момент клапан полностью открываться и начинает прогонять воду по большому кругу.
  4. Откручиваем крышку заливной горловины в период работы вентилятора, затем сразу закрываем.
  5. Дожидаемся пока вентилятор полностью выключится и затем открываем крышку еще раз и сразу вода уйдет вниз. Доливаем до отметки MAX (то что выкачали) и все. На этом работа окончена.

От себя могу сказать: Брать термостат и ДТОЖ фирмы Лузар. Работает на ура температуру держит рабочую 81-90. Думаю, данная статья научит Вас с умом подходить к обслуживанию своего автомобиля. С вами был, один из читателей данного блога — Vertass. Всем ни гвоздя, ни жезла.

В системе охлаждения мотора в автомобиле Лада Калина с движком 8 клапанов, а также 16 клапанов, термостату отведена немалая роль, ведь он является регулирующим звеном, благодаря которому в контуре поддерживается рабочая температура, необходимая для нормального осуществления процесса сгорания. Основными признаками выхода из строя этой детали являются:

  • перегрев агрегата;
  • невозможность достижения мотором своей рабочей температуры.

Рассмотрим, как заменить такой важный компонент, как термостат на примере мотора Лада Калина 8 клапанов, аналогично работы выполняются и на движке 16 клапанов. Самостоятельное выполнение данной работы позволит обрести завидный опыт и сэкономить немалые средства.

Особенности замены термостата на Калине

Как заменить термостат? Для успешного осуществления обозначенной процедуры владельцу потребуется придерживаться нижеуказанных этапов действий.

  1. Сначала отсоединяем разъем датчика, подключенного к блоку фильтрующего элемента впускного воздушного тракта.
  2. Для обеспечения лучшего удобства рекомендуем полностью извлечь из подкапотного пространства корпус воздушного фильтра. Он удерживается на трех крепежных точках, 2 из которых основаны на резинках, а третья расположена в районе АКБ.
  3. Перед сливом антифриза из контура охлаждения определяемся со способом осуществления этой манипуляции. Здесь выделим два наиболее удобные методы.
  4. Первый способ представляет собой процедуру, позволяющую выполнить слив посредством обычного воздушного компрессора, служащего для накачки шин. Этот вариант исключает потребность в яме или подъемнике, а сама работа может быть выполнена в любом подходящем месте. Теперь вы знаете, как поменять, но добавим, что неоспоримым преимуществом данного метода является отсутствие потребности в снятии патрубков и откручивании пробок, расположенных на моторном блоке и радиаторе.
  5. Перед процедурой запасаемся пустой емкостью, вместимость которой эквивалентна 4-6 литрам жидкости, а также непосредственно компрессором с приспособлением.
  6. Открываем крышку на расширительном бачке, с которого также снимаем шланг небольшого диаметра. «Оголенный» штуцер бачка заклеиваем с помощью липкой ленты.
  7. В заранее приготовленную тару помещаем данный шланг и надежно удерживаем его внутри емкости.
  8. Шланг, ведущий от нагнетательного патрубка компрессорной установки, заводим в отверстие расширительного бачка (уплотняем).
  9. Кратковременными включениями компрессора заставляем сжатый воздух проникать внутрь системы. Воздух вытесняет жидкость из контура, и она вытекает в тару.
  10. Процедуру осуществляем до полного удаления антифриза из системы LADA Kalina.
  11. Вторым распространенным способом, является слив через открытые пробки на радиаторе и блоке мотора.
  12. Для этой цели также готовим подходящую емкость и указанными манипуляциями осуществляем полный слив жидкости. Не забываем завинтить пробки обратно.
  13. Теперь, воспользовавшись удобной отверткой, производим ослабление крепежа всех подходящих к термостату патрубков с последующим их снятием.
  14. Для демонтажа непосредственно термостата вооружаемся шестигранным ключом, размер которого «5», и откручиваем 3 винта.
  15. Если после откручивания узел не «желает» отсоединяться от магистралей, то применив ту же отвертку, расшатываем его, запуская наконечник между прилегающими поверхностями.
  16. Сопрягаемые участки магистральных патрубков с термостатом LADA Kalina очищаем от образований накипи и одновременно заменяем уплотняющие прокладки.
  17. На прежнее место устанавливаем новое изделие, закрутив надежно болты.
  18. После этого все демонтированные патрубки подсоединяем на прежние места, не забывая обтянуть крепежные хомуты.
  19. Проверяем надежность закрученных пробок и заливаем внутрь системы антифриз. Производим это через горловину в расширительном бачке LADA Kalina.
  20. В некоторых случаях удобным действием будет попутная замена термостата, если его срок службы предполагает это действие или приближается к такой необходимости.
  21. По завершении заливки устанавливаем корпус с воздушным фильтром и коммутируем ранее отключенный датчик. Теперь вы знаете, как поменять термостат в своем автомобиле, поэтому замена термостата не составит для вас большого труда.

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

  • Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
  • Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

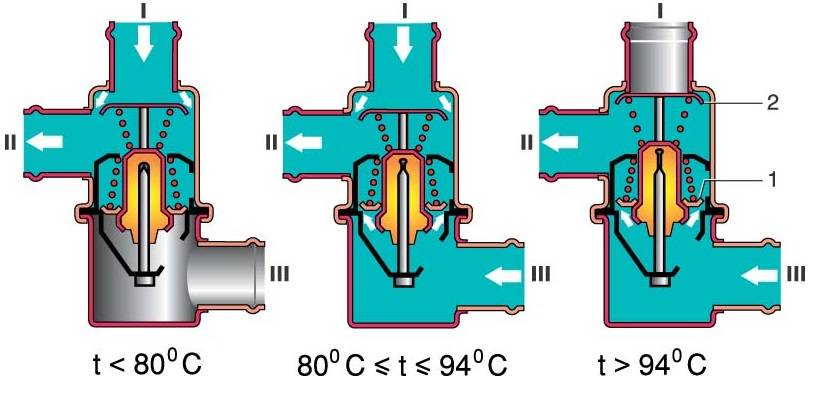

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с

перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Неисправности термостата

Терморегулятор относится к расходным материалам, а значит, ремонту не подлежит. Замену можно проводить самостоятельно или обратиться с этим вопросом в автосервис. В первом случае в расходы будет включена только стоимость самого устройства. При обращении к специалистам к этой сумме добавится порядка 400 рублей за работу автомеханика. Деталь меняется потому, что ремонтировать в ней нечего. Самая распространенная неисправность – выход из строя твердотельного термочувствительного элемента.

Термостат на Ладе Калине расположен в схеме системы охлаждения между радиатором и блоком двигателя – сразу под воздушным фильтром. Достаточно его отодвинуть, чтобы увидеть устройство.

Прежде чем менять термостат или проверять его на работоспособность, нужно знать, какие неисправности для него характерны. Выделяют три признака, которые говорят о поломке:

  1. Клапан заклинил в открытом положении. В этом случае охлаждающая жидкость циркулирует всегда по большому кругу, даже при запуске холодного двигателя. Мотор прогревается до рабочей температуры значительно дольше. Летом такая поломка не приносит неудобств владельцу автомобиля, а вот с наступлением холодов двигатель может вовсе не прогреваться. Печка не будет работать как положено, увеличится расход топлива.
  2. Клапан заклинил в закрытом положении. Если устройство не может открыться, то охлаждающая жидкость циркулирует только по малому кругу. Двигатель будет постоянно перегреваться, появится риск его полного выхода из строя. Длительная эксплуатация автомобиля при такой неисправности запрещена. Для предотвращения перегрева можно включить вентилятор отопителя на максимальную скорость обдува и постоянно контролировать показания указателя температуры двигателя.
  3. Клапан открывается раньше, чем нужно. При открытии клапана на температуре 70-75 градусов двигатель не успевает прогреться до рабочей температуры и тратит на это больше времени и топлива.

Последняя проблема встречается редко – в основном на устройствах, которые не подходят для использования на этом автомобиле или изготавливаются кустарным способом.

Причины неисправностей и способы их выявления

Самые частые неполадки:

  • появление коррозии на подвижных элементах устройства – случается редко, в основном при использовании вместо антифриза водопроводной воды;
  • попадание в корпус посторонних предметов, загрязнение или образование накипи;
  • антифриз низкого качества;
  • неисправность насоса охлаждающей жидкости.

Существует несколько способов проверки термостата. Ниже описан метод тестирования устройства без необходимости его демонтажа:

  1. Запустить двигатель. Так как в исправном терморегуляторе клапан должен быть в закрытом состоянии, то через несколько минут после запуска нижний патрубок радиатора должен быть холодным. Если шланг теплый, это свидетельствует о неплотно закрытом или полностью открытом клапане. Мотор будет дольше прогреваться и расходовать для этого больше горючего.
  2. Если патрубок начинает нагреваться после достижения рабочей температуры, значит, термостат исправен. Либо он заклинил с закрытым клапаном – двигатель будет перегреваться, понадобится срочная замена.

Все действия следует проводить, соблюдая осторожность. В процессе работы СОД патрубки и двигатель сильно нагреваются, случайное прикосновение к ним может стать причиной серьезного ожога

При функционировании малого круга радиатор не задействуется, верхний горячий и нижний холодный патрубок свидетельствуют о проблемах при условии, что мотор прогрет. Если описанные манипуляции не дали полной уверенности в работоспособности узла, можно провести более тщательную проверку, но для этого потребуется снять термостат с автомобиля. Этот способ тестирования выглядит так:

  1. Устройство поместить в металлическую ёмкость, наполненную водой, поставить на плиту.
  2. Дождаться, пока вода достаточно нагреется. При температуре около 60 градусов клапан начнёт приоткрываться. Полностью он откроется при температуре близкой к кипению – 90-95 градусов.
  3. Устройство вынуть из ёмкости и понаблюдать за тем, как по мере остывания клапан начнёт закрываться. В конечном итоге он должен закрыться, полностью перекрыв канал.

Если во время проведения проверки были выявлены сбои в работе клапана – не открывается, открывается не полностью, закрывается неплотно – его следует заменить.

Кратко о термостате Лада Калина

Главная функция термостата Лада Калина или другого авто заключается в поддержании температуры силового агрегата транспортного средства на рабочем уровне, а также предотвращение его перегрева.

Регулирование температуры осуществляется при помощи специального клапана, который располагается в охлаждающей системе автомобиля.

Данный клапан автоматически открывается в момент, когда машина начинает перегреваться, и закрывается, если двигатель начинает быстро остывать.

Последнее действие чаще всего требуется для того, чтобы в неблагоприятные погодные условия снизить продолжительность прогрева машины.

Все знают, что охлаждающая жидкость передвигается по двум возможным путям: по «большому» и «малому» кругу.

Чтобы автомобиль как можно быстрее набрал нужную температуру, «большой» круг отключается термостатом, после чего жидкость начинает передвигаться только по «малому» кругу до того момента, пока ее температура не достигнет температуры в 85 градусов.

С этого момента клапан начинает постепенно открываться. В момент, когда температура жидкости достигнет рабочей, открытие клапана происходит полностью.

Как узнать, что термостат автомобиля неисправен?

  • Прогрев двигателя происходит очень долго;
  • Перегрев двигателя, а также быстрый и необоснованный нагрев ОЖ.

Вторая причина наиболее страшное, что может произойти во время эксплуатации автомобиля. Для владельца это чревато затратами, так как перегрев движка может привести к капитальному ремонту.

Далее рассмотрим, что делать в том случае, если термостат вышел из строя. В качестве примера будет приведена замена термостата на Калине.

Перечень необходимых инструментов для замены термостата на автомобиле Лада Калина:

  • Набор из нескольких простых отверток;
  • Пара торцевых ключей на «12» и «13»;
  • Новый термостат для автомобиля Лада Калина;
  • Емкость, в которую можно будет слить охлаждающую жидкость (требуемый объем примерно 5 литров);
  • Силиконовый герметик;
  • Свободное время.

Принцип работы термостата

Работа термостата напоминает работу клапана, только открытие и закрытия термоэлемента происходит под воздействием разности температур. Номинальная рабочая температура двигателя автомобиля примерно 90°С, температура полного открытия клапана термостата 85°С. При холодном запуске двигателя термостат находится в закрытом положении и при достижении 85°С открывается полностью. На холодном двигателе ОЖ циркулирует по малому кругу минуя радиатор охлаждения, как только температура достигает рабочей, термостат открывается и ОЖ начинает циркулировать по большому кругу через радиатор охлаждения тем самым поддерживая рабочую температуру и не давая перегреться двигателю.

Неисправности термостата

Конструкция термостата состоит из корпуса с патрубками и чувствительного элемента с клапаном, который собственно, и перекрывает трубопровод. Сам корпус выходит из строя крайне редко, и лишь по причине механического повреждения.

Чаще всего ломается чувствительный элемент. Он представляет собой герметичный цилиндр, заполненный твердым веществом на восковой основе. В цилиндре имеется поршень со штоком. Нагреваясь, вещество плавится и расширяется, толкая поршень. Последний, выдвигается и закрывает клапан.

Самыми распространенными причинами выхода из строя термостата:

  • отложения продуктов коррозионных процессов на подвижных частях чувствительного элемента;
  • попадание в корпус термостата грязи, накипи или посторонних предметов;
  • некачественная охлаждающая жидкость;
  • нарушения в работе водяного насоса (помпы).

Одним из симптомов неисправного термостата является перегрев двигателя. Он свидетельствует о том, что ОЖ (охлаждающая жидкость) движется по малому кругу, не проходя через радиатор. Может случиться и наоборот, когда жидкость будет двигаться постоянно по большому кругу. В этом случае мотор будет очень долго прогреваться.

Термостат Калина: признаки неисправности, какой лучше

Замена термостата на Калине в случае выхода его из рабочего состояния может легко производиться самим водителем. Следует рассмотреть более подробно признаки неисправного термостата, изучить инструкцию по замене его на новый прибор, понять, какие необходимы для этого инструменты.

Функции термостата и признаки его неисправностей

Термостат представляет собой один из главных компонентов охлаждающей системы любой машины, он отвечает за ее оптимальный температурный режим и недопущение перегрева двигателя.

Исправный термостат позволяет зимой значительно уменьшить время, необходимое для прогрева мотора.

Работа указанного узла охлаждающей системы машины осуществляется при помощи 2 клапанов, работающих автоматически. Открытие клапанов происходит при помощи термочувствительного элемента, который при превышении нормы температуры в системе начинает плавиться. Движение охлаждающей жидкости в системе возможно по большому или малому кругу. При быстром прогреве двигателя автомобиля большой круг блокируется, и охлаждающая жидкость идет по малому кругу. При температуре системы, достигшей 85°С, клапан частично открывается, жидкость начинает движение по большому кругу. Его полное открытие происходит при температурном режиме в 100°С. При снижении температуры охлаждающей жидкости происходит закрытие клапанов.

Различные нарушения в работе термостата можно определить по следующим признакам:

  • происходит перегрев двигателя с последующим выходом его из строя;
  • необходим более продолжительный по времени прогрев двигателя.

Заметив неисправности в работе термостата, необходимо срочно провести его замену.

Какой термостат поставить на свою машину, решает владелец. Правильный выбор при покупке указанной детали помогут осуществить следующие рекомендации:

  1. Материалом изготовления качественного термостата является латунь или нержавеющая сталь.
  2. Термостат на Калину следует покупать у проверенных производителей — АвтоВАЗ, Лузар, Прамо, Элэктон.

Многие владельцы Лады Калины задают вопрос, какой лучше производитель основных узлов системы охлаждения автомобиля.

https://youtube.com/watch?v=qX3qBD0IXFI

Все перечисленные выше производители зарекомендовали себя с хорошей стороны. Но лучшим для Калины, по мнению большинства специалистов, считается термостат отечественного производства АвтоВАЗ, он надежный, долговечный, позволяющий двигателю быстро нагреваться до нужного состояния. Указанный прибор имеет болтик для ручной теплорегуляции.

Инструкция по замене узла

Перед тем как поменять термостат на Калине, необходимо провести подготовительную работу, включающую приобретение нового прибора и подбор необходимых инструментов. Для дальнейшей работы понадобятся:

  • термостат Лада Калина;
  • пустая канистра емкостью 5 л;
  • набор отверток;
  • силиконовый герметик;
  • торцовые ключи на 8, 12 и 13.

Теперь можно приступить к выполнению основной работы, предварительно установив машину на эстакаду. Полная замена термостата состоит из последовательности несложных действий:

  1. Производится слив охлаждающей жидкости в подготовленную канистру.
  2. Снимают воздушный фильтр, для чего выкручивают верхние болты и гайку, убирают с корпуса разъем, клапан, воздушный шланг, предварительно ослабив хомут.
  3. Освобождаются 4 шланга, для этого при помощи торцового ключа на 8 и набора отверток освобождаются хомуты.
  4. Откручивают гайку и шпильку, используя торцовые ключи на 12 и 13 и отвертку, извлекают массовый провод и сам термостат.

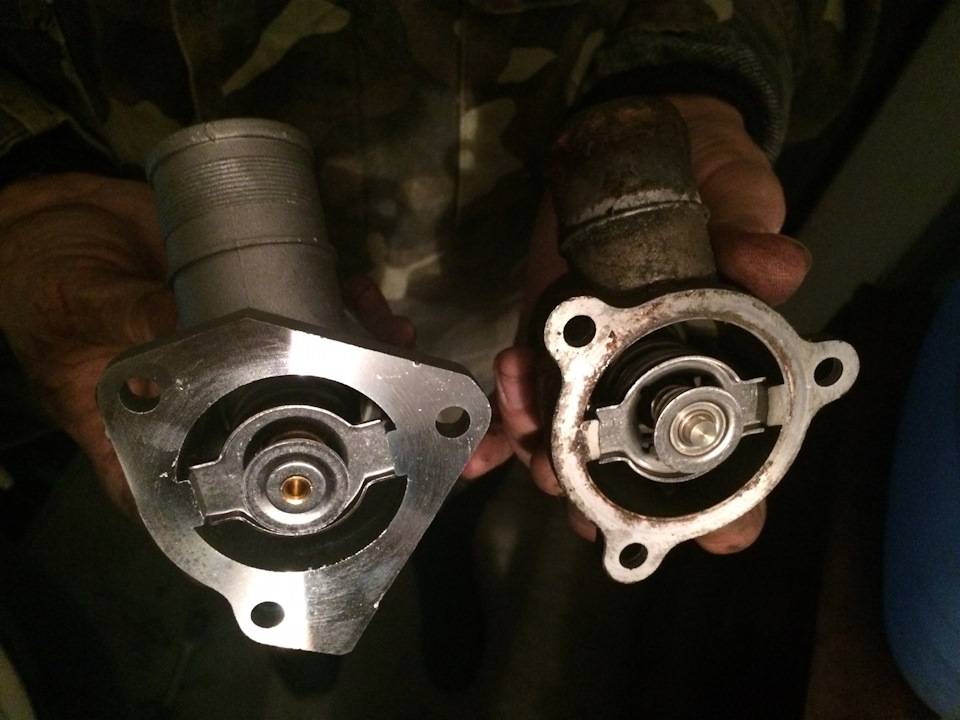

  5. Производится подготовка посадочного места для нового термостата: очистка от пыли, грязи, старых материалов.
  6. На посадочное место наносится тонкий слой силиконового герметика, который выдерживается 10 минут для кристаллизации.
  7. На подготовленное место устанавливается новый термостат, при этом не забудьте переставить со старого прибора температурный датчик.
  8. Все действия по закреплению нового термостата производятся в обратном порядке: прикручивается массовый провод, подключаются 4 шланга и в систему заливается охлаждающая жидкость, не допускайте возникновения воздушных пробок.
  9. Осматривается правильность установки прибора при запущенном двигателе, при необходимости подтягиваются хомуты для недопущения утечек.

Поменяв на Ладе термостат, следует провести контрольную проверку.

При движении автомобиля наблюдают за нынешним температурным уровнем охлаждающей системы.

Правильная установка на Калину нового термостата должна полностью ликвидировать все признаки неисправности охлаждающей системы автомобиля.
