Замена ремня вариатора на скутере

ProVariator.RU

В этом отзыве я расскажу о ремне вариатора, который выбрал для своего китайского скутера, разберу такие вопросы, как цена, качество, размеры ремня и заодно покажу, как его поменять.

Собственно, так мы и познакомились с ремнем вариатора.

Какой ремень вариатора выбрать для китайского скутера?

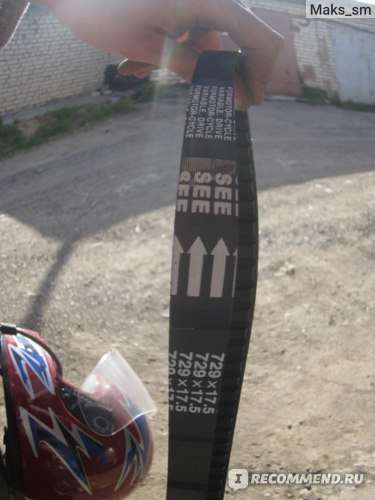

Как и для большинства китайских скутеров, размеры для моего будут 729×17.5

Если вы сомневаетесь, то просто возьмите свой порвавшийся ремень и посмотрите размеры на нам.

Вариантов на китайский скутер было три:

Нет спасибо, даже на продажу, я куплю что-нибудь получше. Прошлый раз я толкал скутер километров 20. Людей жалко. ))))

У меня сцепление разболталось так, что ходуном ходило, а так как я об этом не знал, ремни приходилось менять 3 раза. И три раза я выбирал этот. В ситуации, в которой он мог порваться в первый день, я катался пол года.

И третий вариант ну совсем уж крутой, стоит полторы тысячи. Нужен ли он? Ну если вы собираетесь на скутере съездить в Крым, то почему бы и нет?

Как поменять ремень вариатора?

Пневматический гайковерт называется.

Откручиваем несколько болтов. И видим:

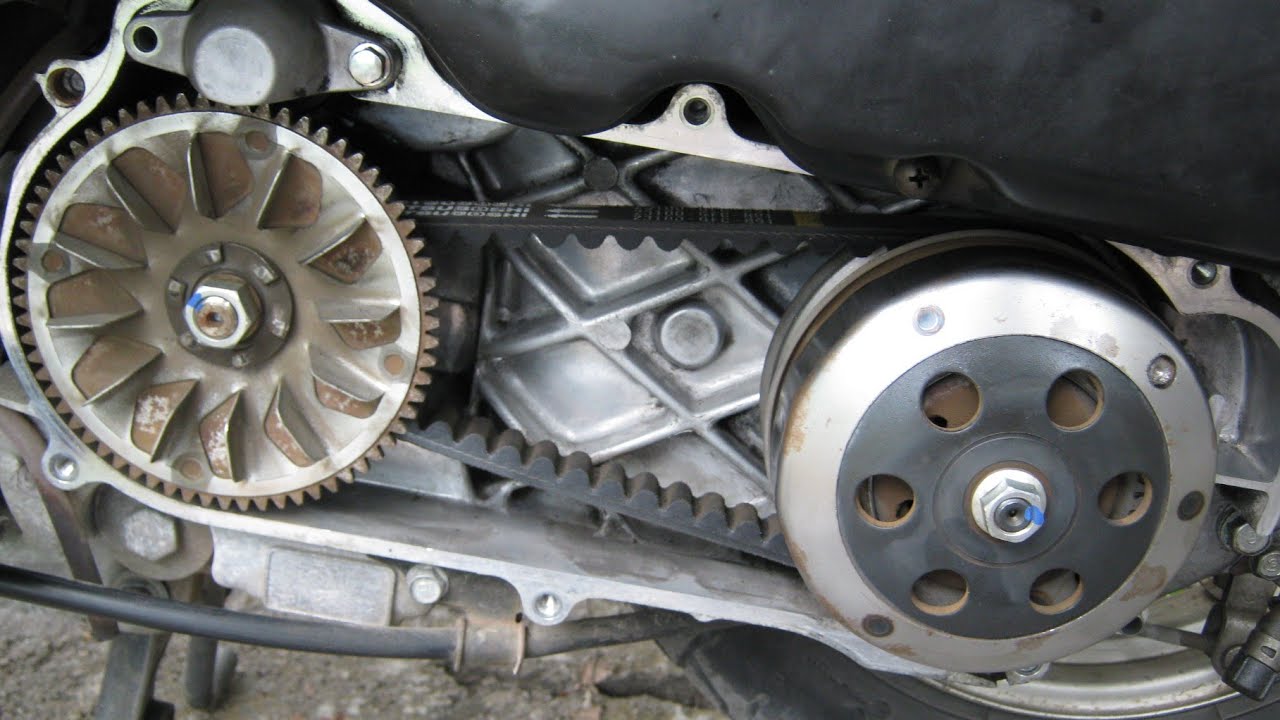

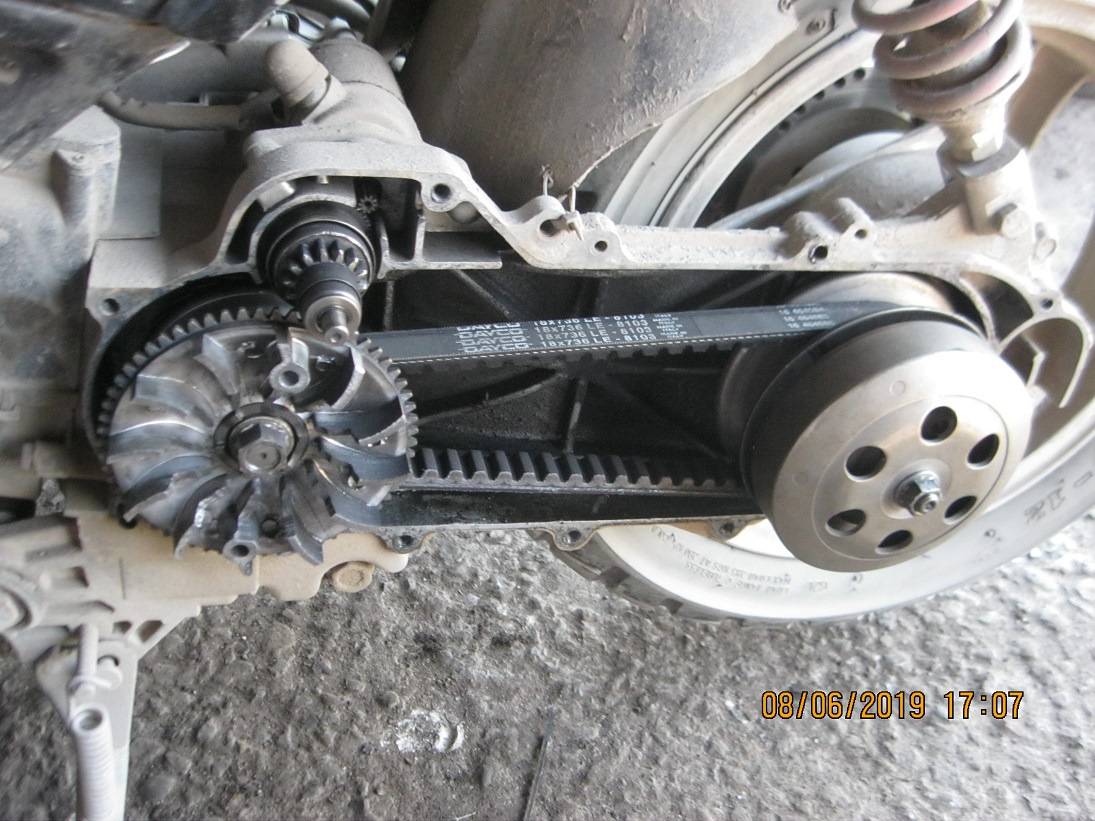

Вот так должен стоять ремень. У вас он будет болтаться разорванный или вообще рассыпется в крошки.

Да, да для этого и нужен это чудесный инструмент.

Не суйте туда ключи монтировки и прочую ерунду, иначе просто испортите шестерню и залетите на лишнюю тысячу рублей.

«Мужики, пневматический гайковерт есть? А можно две гайки открутить?»

Когда они будут сняты, проверяем ролики:

Потом берем сцепление и пытаемся его сжать:

Если оно движется туго и плавно — вам повезло! Если болтается — придется купить новое.

Ну и осталось самое легкое. Натягиваем ремень и собираем наш скутер.

СМАЗЫВАТЬ НИЧЕГО НЕ НУЖНО!

Да, если сцепление вы купили новое, натянуть ремень будет нелегко. Придется делать это вдвоем. Один оттягивает сцепление руками, как показано на предыдущем фото, а другой натягивает ремень на вал.

Как на скутере выставить зажигание — вечный вопрос и простой ответ

Эксплуатация скутера и получение удовольствия от владения им доставляют массу положительных эмоций владельцу. Вообще, скутер это по истине уникальный мотороллер, который является практически универсальным транспортом. Скутер отлично подходит как для езды по городу, так и для поездок за его пределы. И все бы хорошо, но рано или поздно приходит момент, когда его приходиться ремонтировать и проводить обслуживание, чем мотоциклисты любят занимать гораздо меньше. Также, нередко приходиться регулировать и выставлять зажигание, чего правильно умеют делать немногие. Именно о том, как на скутере выставить зажигание, и пойдет речь в сегодняшней статье.

Замена вариатора своими руками

На этом этапе важно помнить про расчет вариатора. Монтаж неподходящего по размеру ремня приведет к тому, что устройство быстро выйдет из строя

Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве. Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место.

Замена вариатора своими руками

Существует второй способ замены цепи вариатора. Демонтаж старого ремня производится аналогичным образом. Далее нужно разобрать вариатор и установить шкив, на который будет смонтирован новый ремень. Чтобы протолкнуть ремень внутрь, следует отодвинуть половинки шкива. Ремень примет необходимое положение после того, как прокрутить вариатор на максимальном обороте в течение нескольких секунд. Если все в норме, значит остается последняя задача: как собрать крышку вариатора? Все очень просто. Ее нужно прикрутить на рабочее место и проверить качество крепления болтов.

Причины поломки вариатора

Похоже, главным и единственным виновником ремонта вариатора на «Ниссан Х-Трейл» Т31 остаётся сам владелец. Ведь вариатор — вещь хрупкая, требует особого ухода и обращения.

Вот наиболее частые ошибки, которые допускают водители, не прочитавшие руководства пользователя:

1. Прогрев автомобиля с систематической подгазовкой. Даже в нейтральном положении селектора вариатор реагирует на педаль газа. В непрогретой коробке ремень проскальзывает по шкивам, оставляя на них задиры, а в самой коробке металлическую стружку от них. В этом случае цена ремонта вариатора на «Ниссан Х-Трейл» будет невысокой. Достаточно вовремя сменить трансмиссионную жидкость и почистить фильтры.
2. «Газ в пол» со старта. Любители агрессивной езды и гоночных заездов могут смело сдаваться механикам уже через 50 000-70 000 км пробега. И хорошо, если не дойдёт до обрыва ремня в вариаторе. Такие резкие старты чреваты растягиванием ремня и его разрывом. Выходом из строя шкивов и подшипников. Здесь стоимость ремонта вариатора на «Ниссан Х-Трейл» будет заметно выше. Простым ТО не отделаться.
3. Езда по кочкам и ухабам. Неминуемая пробуксовка на пересечённой местности ведёт к перегреву вариаторной коробки. А перегрев любого узла приводит к его поломке. В этом случае лишь диагностика покажет, какую деталь вариатора в итоге придётся менять.
4. Буксировка другого транспортного средства. Нежный вариатор не рассчитан на два авто. Скорее всего, он перегреется, соответственно, сократится и срок до следующего ТО. Единственное, что осилит вариаторная КПП, — это автомобильный прицеп.
5. Буксировка самой машины с вариатором. В руководстве по эксплуатации рекомендуется всё-таки полная погрузка на эвакуатор.

Устройство вариатора скутера

Вариатор — деталь, отвечающая за плавное изменение скоростного режима. Он представляет собой агрегат из двух шкивов (ведущий и ведомый), скрепленных с ремнем. Степень нагрузки на главный вариатор зависит от интенсивности вращения двигателя. При езде на высокой скорости количество вращений максимальное, из-за чего детали вариатора изнашиваются быстрее.

Ремень прикрепляется к шкиву боковыми частями. Если втулка вариатора изнашивается, ремень глубже врезается в шкив. При работе ведущего шкива ремень плавно сжимается и разжимается. Спортивный вариатор на скутере совершает больше оборотов. Замена ремня может потребоваться раньше.

Из-за неправильной эксплуатации со временем может выйти из строя даже новый скутер

Розборка заднего вариатора скутера

Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

1. Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
2. Теперь с вала необходимо снять опорную шайбу.
3. И потом снимаем втулку храпового механизма кикстартера.
4. После этого надо снять фиксирующую шайбу ведущего шкива.
5. Теперь берем внешнюю половину ведущего шкива и снимаем ее.
6. Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
7. Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.

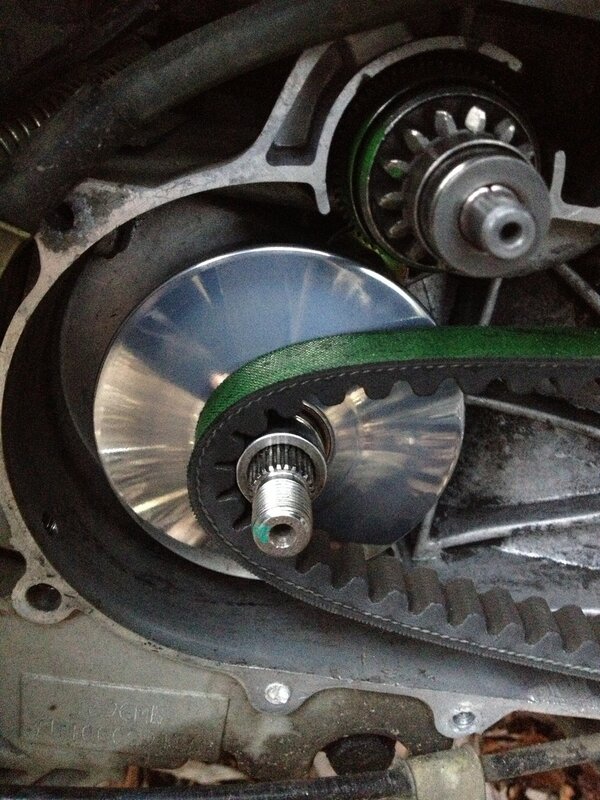

8. После этого можно снять шкив вариатора скутера в сборе.
9. Далее по очереди шлицевая шайба, снимаем.
10. Теперь приводная шестерня стартера, как на фото, снимаем ее.
11. Шлицевую шайбу снимаем также.

    Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.

12. Продолжаем, далее необходимо снять с вала дистанционную втулку.

13. Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
14. Вот и все, достаем из вариатора скутера 6 роликов.

Инструменты

• Маленькие плоскогубцы или специальный ключ
• Рожковый ключ на 9
• Торцовый ключ на 14 или головка
• Торцовый ключ на 8
• Набор измерительных щупов желательно с шагом 0,02 мм

Освобождаем доступ к ГБЦ: в зависимости от модели скутера снимаем капот либо подседельную емкость. Отыскиваем там крышку клапанов, отворачиваем четыре болтика на 8 и снимаем ее с двигателя.

Крышка клапанов выглядит вот так. В моем случае, чтобы к ней добраться пришлось снять капот, седло и подседельную емкость.

С правой стороны двигателя есть кожух генератора — снимаем его. Если лень снимать — вынимаем из него только заглушку. Заглушка находится в верхней части корпуса и снимается при помощи обычной отвертки. Через заглушку мы будем контролировать положение меток на роторе.

Вставляем в центр кожуха генератора торцовый ключ на 14 и крутим двигатель (по часовой стрелке) покуда метка «Т» (от английского «Top» — значит верх, в нашем случае положение поршня в ВМТ) на роторе генератора не станет ровно напротив уступа.

После того как метка на генераторе совпадет с уступом на картере двигателя — проверяем в каком положении стал распределительный вал. Распределительный вал должен стать в положение, когда оба клапана будут закрыты. И становится он в это положение каждый второй оборот коленчатого вала так как вращается он в два раза медленнее.

Замена масла

Как и диагностика, замена трансмиссионной жидкости особого труда не составляет. К радости автовладельцев, в вариаторе CVT-7 есть заводской щуп для проверки уровня масла, что в разы облегчает его замену.

1. Работа проводится на эстакаде или смотровой яме.
2. Прогреваем мотор и вариатор.
3. Убираем защиту двигателя и переднее левое колесо (по ходу движения).
4. Наполовину снимаем подкрылок.
5. Слева на вариаторе есть специальное отверстие для слива отработанной жидкости. Под него ставим тару и откручиваем пробку.
6. Ждём примерно полчаса. Масло сливается.
7. Сливаем масло из поддона.
8. Сетчатый фильтр нужно снять и попытаться отмыть (соляркой например). Если это удалось, значит, сэкономим на покупке нового.
9. Днище картера промываем и прочищаем от металлической стружки.
10. Возвращаем фильтр на его место.
11. В поддон вставляем новую прокладку и ставим его обратно на вариатор.
12. Поднимаем аккумулятор и воздушный фильтр. Выбрасываем старый фильтр маслоохладителя. Устанавливаем новый.
13. Возвращаем аккумулятор и воздушный фильтр.
14. Заливаем свежую трансмиссионную жидкость.
15. Сверяясь с инструкцией по эксплуатации, проверяем масляный уровень.

Замена вариатора своими руками

На этом этапе важно помнить про расчет вариатора. Монтаж неподходящего по размеру ремня приведет к тому, что устройство быстро выйдет из строя

Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве. Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место.

Замена вариатора своими руками

Существует второй способ замены цепи вариатора. Демонтаж старого ремня производится аналогичным образом. Далее нужно разобрать вариатор и установить шкив, на который будет смонтирован новый ремень. Чтобы протолкнуть ремень внутрь, следует отодвинуть половинки шкива. Ремень примет необходимое положение после того, как прокрутить вариатор на максимальном обороте в течение нескольких секунд. Если все в норме, значит остается последняя задача: как собрать крышку вариатора? Все очень просто. Ее нужно прикрутить на рабочее место и проверить качество крепления болтов.

Проверка и замена ремня вариатора скутера

Многие скутеристы-новички, особенно те, кто с техникой в целом не дружит, при покупке скутера вообще не догадываются, что такой элемент, как ремень вариатора однажды/вскоре придёт в негодность, тем паче если скутер не новый

Тем не менее, всегда важно вовремя констатировать «точку кондиции» ремня, иначе есть опасность где-нибудь крепко встрять

Вообще говоря, нормальный ремень вариатора должен отходить в нормальных условиях не меньше 6000 км, — это минимум. Под нормальными условиями здесь подразумевается, во-первых, корректная установка ремня, с заявленными размерами. Во-вторых, манера езды скутериста, ведь можно и за неделю «ушатать» новый ремень, без конца буксуя и не по-детски ускоряясь. В-третьих, следует иметь ввиду, что при продолжительном простое ремень может также приходить в негодность. В этом смысле, ремень на новом скутере (особенно китайском) может и не проходить положенного минимума — следствие томительных простоев в сырых складах.

Хотя в большинстве случаев износившийся ремень начинает сильно проскальзывать*, что заметно (по динамике скутера) и без визуального осмотра, я рекомендовал бы проверять ремень каждые 1500 — 2000 км, но не тольно на наличие признаков износа. Некоторые ремни (опять же, особенно китайские) в период первых своих 1000 — 3000 км начинают «терять» верхний слой, представляющий из себя матерчатую оплётку. Остатки этой оплётки в виде пуха забивают все возможные щели, углы и вентиляционные отверстия во внутренней части корпуса вариатора, что мгновенно приводит к повышению рабочих темеператур узлов вариатора скутера. Сами понимаете, это крайне нежелательно.

* износ ремня — не единственная причина проскальзывания, — это может быть и, например, слабая жесткость пружины ведомого шкива.

На глаз довольно легко определить состояние ремня — наличие трещин говорит о его скором крахе. Трескаться ремень может как вдоль (расслаиваться), так и поперёк (рассыпаться). В этом случае замена необходима без промедления.

Чем грозит разрыв ремня в дороге? На фото запечатлен типичный случай расслоения ремня.

Заменить порваный ремень не так трудно, для этого не обязательно разбирать часть вариатора. Зато в тот момент, когда ремень выходит из строя, подвижная щека ведущего вала становится «неконтролируемой», и грузикам в этот момент рассыпаться очень легко. Два раза у меня рвался ремень, и оба раза грузики рассыпались, в одном случае несколько вылетело из щеки, а в другом они остались внутри, но со своих дорожек послетали. Если в гараже разобрать вариатор можно, — с помощью газового ключа, — то в дорожных условиях открутить крепёжную гайку вариатора крайне проблематично, почти невозможно, в этом я убедился. На этот случай необходим специальный съёмник:

А вот тоже самое делается с помощью газового ключа:

А что будет, если поставить ремень неправильных размеров?

Может быть и ничего особеннго, просто изменится динамика скутера, возможно максимальная скорость. Однако не зря для каждой модели скутера существует свой размер ремня. И установка нестандартного может плохо кончиться. Вот наглядный пример. После плановой замены отработавшего ремешка, новый (тайваньский ремень, приличного качества) проходил всего около 1500 км, как вдруг на спуске с горки, при повышенных оборотах двигателя, его разорвало на куски. Оказалось, новый ремень шире стандарта примерно на 1,5 мм, вопреки прописанным на нём самом размерам. В итоге, при высоких оборотах ремень вышел из щёк выше, чем надо, и в один момент просто зацепился за край щеки, и вылез «наружу» (ведь ремень находится под постоянным давлением «по бокам», за счёт чего он и выталкивается щеками на больший диаметр), где диаметр щеки намного больше. Не в силах больше растягиваться, ремень отдал концы, коих получилось аж 6 штук, — его разорвало на 3 части. Так что, даже при покупке «праильного» ремня, сравнивайте его с аналогичными, а то мало ли.

Всё, попутно

Диагностика вариаторной КПП

В случае обнаружения неполадок касающихся электронной части на дисплее, расположенном на приборной панели, загорится сообщение — Service required.

Неполадки в электронной части

Если сверх нормы повысится температура жидкости, то загорится — Slow down.

Для того чтобы точно установить поломку и устранить своими руками, необходима специальная диагностика проводящаяся, с помощью специального оборудования. Для многих поломок предусмотрен специальный код, по которому устанавливаются:

• неполадки датчиков (температуры, частоты вращения шкивов, давления, магистрали, давления в шкивах);
• неполадки ЭБУ;
• неполадки шагового электродвигателя, клапанов, магистрали;
• снижение или повышение давления в шкиве.

Когда проводите диагностику ни забывайте, что вероятной предпосылкой неполадки может быть не лишь поломка какого-то узла. Зачастую может быть повреждена проводка либо дефекты какого-то разъема. Также проблема может заключаться в сбое работы БУ коробки передач.

В некоторых ситуациях при обнаружении сбоев в работе, система управления вариаторной коробки передач может быть в автоматическом режиме переведена в специальный. Данный режим отличается от обычного специальным фиксированным передаточным отношением.

Неполадки мехчасти коробок установить лишь при помощи электронной диагностики не выйдет. В данной ситуации возникает потребность в проведении целого комплекса мер:

• необходимо проверить в каком состоянии находится рабочая жидкость;
• выявить все симптомов неисправности;
• анализ всех данных ЭБУ;
• тестирование на дороге.

Преимущества запчастей для скутеров из Японии

Запчасти для скутеров из Японии  — оригинальные детали на «Сузуки» (Suzuki) или «Ямаха», создаются из качественных материалов, поэтому гарантируется их долговечность. Прочные детали способны выдерживать большие нагрузки и активную работу в сложных условиях.

Ремни для транспорта из Японии и прочие оригинальные запчасти обладают стойкостью к износу. Они не поддаются негативному действию внешних факторов, коррозии и химических реагентов. Ремни устанавливать легко. Запчасти не требуют особого ухода в процессе эксплуатации. Они выдерживают большие нагрузки и не рвутся. В ассортименте представлены только оригинальные комплектующие детали от известных производителей.

Компания предлагает приобрести комплектующие для Suzuki («Сузуки») и «Ямаха» по доступной стоимости. Гарантируется безупречное качество всех изделий, для подтверждения предоставляются сертификаты.

Устройство вариатора скутера

Вариатор — деталь, отвечающая за плавное изменение скоростного режима. Он представляет собой агрегат из двух шкивов (ведущий и ведомый), скрепленных с ремнем. Степень нагрузки на главный вариатор зависит от интенсивности вращения двигателя. При езде на высокой скорости количество вращений максимальное, из-за чего детали вариатора изнашиваются быстрее.

Ремень прикрепляется к шкиву боковыми частями. Если втулка вариатора изнашивается, ремень глубже врезается в шкив. При работе ведущего шкива ремень плавно сжимается и разжимается. Спортивный вариатор на скутере совершает больше оборотов. Замена ремня может потребоваться раньше.

Из-за неправильной эксплуатации со временем может выйти из строя даже новый скутер

Что представляет собой вариатор

Вариатор представляет собой бесступенчатую систему механизмов для передачи вращения от двигателя к рабочим частям машины, которая имеет внешнее управление и дает возможность автоматически менять передаточное число. При этом в соответствии с внешним усилием и оборотами мотора выбирается наилучшее значение, позволяющее использовать наиболее результативно его мощность. Такой тип устройства бывает разных конфигураций, однако для авто используются самые распространенные виды: тороидный и клиноременной.

• Тороидный вариатор.

  Вариатор тороидного типа имеет несколько необычный алгоритм действия. Передача усилия происходит с помощью особых роликов, которые имеют форму тора и находятся на одной оси. Для изменения передаточного числа в данной системе необходимо поменять расположение роликов. Если нужна наибольшая тяга, то следует развернуть роликовые зажимы в направлении ведомого вала. При таком положении диаметр контакта вала и ролика будет наименьшим, а с ведомым валом – наибольшим. Во время увеличения скорости необходимо уменьшить число и увеличить вращение, поэтому ролики поворачиваются в сторону ведущего вала. Происходит смена диаметров контакта на противоположные.

• Клиноременный вариатор.

  Вариатор клиноременного вида применяется на протяжении длительного времени. К основным элементам относятся два раздвижных шкива и ремень трапецеидальной формы, который их соединяет. При сдвигании половинок ведущего шкива происходит выталкивание ремня наружу (словно клин). При этом становится больше радиус шкива, по которому движется элемент, а, следовательно, и передаточное число будет выше. В случае раздвигания половинок ведомого шкива ремень упадет внутрь, радиус движения станет меньше, соответственно и передаточное значение уменьшится. Когда оба шкива останутся в промежуточном положении, передача будет прямой.

  На самом деле в данном случае нет передачи как таковой, есть только передаточное число, которое плавно понижается либо повышается согласно «заданному значению». В результате отсутствуют толчки при начале движения и переключении. Хотя, по сути, никаких переключений нет, вариатор плавно и без перерыва меняет передаточное значение в момент увеличения или снижения скорости машины.

  Тут возникает резонный вопрос о том, какой использовать ремень при его замене в вариаторе? Естественно, обычная полоска из резины и ткани не подойдет, потому что ее составляющие достаточно непрочные – не продержатся и 1 000 км. Для вариатора клиноременного вида применяют довольно сложные по составу ремни.

  К примеру, это может быть стальная лента с особым покрытием. Возможно, комплект тросов из стали со сложным сечением, на которые надеты поперечные тонкие стальные пластинки, имеющие форму трапеции. Их края находятся в контакте со шкивами. Именно так был создан толкающий ремень, который передает мощность обеими половинами. Обычная резиновая полоска легко сложилась бы во время попытки передать предполагаемое усилие, а вот стальная лента будет сопротивляться деформации, то есть обретет жесткость.

  Также можно использовать в роли клинового ремня широкую пластинчатую цепь из стали, которая соприкасается с соседними элементами при помощи боковых граней. Пример такой полосы можно увидеть в вариаторе автомобиля Audi.

Немного о японском вариаторе

На авто «Ниссан Х-Трейл» в кузове Т31 был установлен вариатор CVT-7 компании Jatco. Вообще трансмиссии этой компании считаются надёжными. Они зарекомендовали себя на многих иномарках, например, таких как BMW и Volkswagen. Автоматические КПП некоторое время устанавливали на отечественные «Лада Калина» и «Лада Гранта».

Помимо своей надёжности они привлекают умеренной стоимостью для автоконцернов, однако, по данным завода-изготовителя, вариаторные коробки не ремонтируются, а лишь подлежат замене. Когда КПП на гарантии, это вполне актуально: просто заменить сломанный агрегат на новый, но, если гарантия уже истекла, частному лицу придётся сильно потратиться, чтобы приобрести новую коробку и установить её.

В связи с этим отечественные СТО «научились» ремонтировать вариаторы на радость автовладельцам. Проведение диагностики, ТО и ремонта вариатора на «Ниссан Х-Трейл» в Екатеринбурге доступно так же, как и в других регионах.

Признаки износа ремня вариатора

В принципе, замену ремня вариатора надо делать как только появились первые признаки его истирания или начал заканчиваться гарантийный период работы, заявленный производителем.

Предполагается, что возможности данного элемента вырабатываются после 150 тыс. км эксплуатации автомобиля

Однако необходимо принимать во внимание состояние дорожного покрытия и проводить замену через 100 тыс. км

Понять, что ремень износился можно по следующим показателям:

• мотор работает с пробуксовкой;
• появляются механические колебания, которые чувствуются и при езде на хорошем дорожном покрытии, при этом вибрирование идет не от двигателя, а от места расположения КПП;
• при изменении скорости автомобиль некоторое время передвигается толчками;
• машина начинает хуже разгоняться, временами и совсем притормаживать;
• на консоли происходит загорание индикатора «Check».

Если разбирать данные показатели порознь, то можно предположить наличие различных неисправностей. Однако собранные в одну «корзину» они явно сигнализируют о неисправности в КПП – и тут, вероятнее всего, необходима замена ремня.

Рекомендуем

«Ремонт вариатора «Митсубиси»: советы и рекомендации автовладельцев» Подробнее Конечно, каждая проблема возникает не на пустом месте, а так как сейчас речь идет о неполадках в работе устройства, следует упомянуть некоторые случаи, способствующие истиранию ремня:

• недостаток масла, приводящий к тому, что ремень начинает проскальзывать и в итоге начинает быстрее изнашиваться;
• опасное вождение: резкое торможение, повороты, быстрый разгон, буксование и пр. ведут к тому, что ременной привод растягивается;
• неисправность датчика скорости – при переводе трансмиссии в аварийный режим работы возможна деформация ремня вследствие внезапного нажатия на педаль тормоза;
• возникновение различных препятствий при движении задним ходом приводит к удару, в итоге элемент подлежит замене.

Как заменить ремень

Вариатор скутера выдерживает пробег до 6 тыс. км. Столько же времени служит и ремень. Деталь может прослужить дольше, но все равно нужно регулярно проводить ее диагностику. Ее можно выполнить самостоятельно, если есть специальные знания в этой области.

Признаки неисправности

• При увеличении скорости двигатель вращается быстро, а сцепление не работает. При этом транспорт не сдвигается с места. Это означает, что ремень порвался.
• Карбюратор в норме, но все равно не получается выжать максимальную скорость. Причина в том, что вариатор не выходит на максимальный радиус из-за повреждения.
• Ремень служит очень мало, если это дешевая подделка. Нужно разобрать устройство и оценить внешний вид ремня. Если он растянулся, значит пора его менять. Из-за отклонения от нужного значения трансмиссия перестает работать так, как должна.

Основные причины поломки

Главные причины неисправностей вариаторов — нарушение правил эксплуатации:

• редкая замена масла;
• использование некачественных масел;
• агрессивная езда;
• резкое торможение;
• длительные поездки на максимальной скорости.

Пробег до 6 тыс. км. выдерживает вариатор скутера Причины поломки могут быть и другими. Одна из них — неисправность подшипников в вариаторе, которая проявляется в появлении гула. Шум часто списывают на износ ступичных подшипников, поэтому новичку сложно выявить реальную причину неисправности. Сложность и в том, что подшипники могут повредиться даже при небольшом пробеге из-за агрессивной езды.

Пыль попадает в масло, а затем к подшипникам. Для нахождения этой пыли в конструкции присутствуют масляные фильтры. Но, ни они ни регулярная замена масла не предотвращают появления пыли.

Еще одна причина поломки вариатора — скопление металлической пыли в масляном насосе. Она проникает в клапаны и нарушает их работу, а также приводит к скачкам давления в насосе. Шкивы перемещаются хаотично, из-за чего ремень стачивается. В результате транспорт дергается в процессе езды. Если не починить вариатор, придется менять коробку передач.

Вариатор может выйти из строя из-за повреждения ремня. Эта деталь представляет собой устройство из множества пластин, расположенных на пучке металлических лент. За счет неровной поверхности они лучше скрепляются со шкивами. Они постепенно изнашиваются, а накопившаяся пыль мешает устройству нормально работать. Из-за этого проскальзывает ремень вариатора, дергая транспорт. В этом случае ремонт требуется незамедлительно.

Из-за повреждения ремня вариатор может выйти из строя

Самая безобидная неисправность — при быстрой езде на панели мигает знак, сигнализирующий о перегреве трансмиссии. Транспорт резко останавливается, чтобы остыть. Это говорит о том, что система охлаждения масляного насоса забилась и перестала нормально работать. В профилактических целях необходимо чистить радиаторы дважды в год.

Как выбрать новый

Ремни в скутерах отличаются по размерам и маркировкам. Характеристики указаны в паспорте транспорта. Ставить ремень большего размера нельзя. Из-за этого может нарушиться динамика работы транспортного средства.

Пример. Водитель поменял ремень, после чего вариатор стал работать в нормальном режиме. Но, при выжимании максимальной скорости ремень разорвался на части. Причина в неверном выборе размера ремня. Необходимо следовать характеристикам в паспорте. Допускается монтаж ремня на 1,5 мм больше, чем нужно. При достижении максимального радиуса вариатора ремень выскользнул и зацепился за край шкив.

Как правильно установить

Первым делом нужно демонтировать поврежденный ремень.

По размерам и маркировкам отличаются ремни в скутерах

Необходимо поставить скутер на центральную ножку и выполнить ряд действий:

1. Открутить передний вариатор, расположенный с левой стороны.
2. Снять лапку кикстартера, если имеется кожух, который может помешать дальнейшим действиям. Для этого нужно отвернуть фиксирующий болт, после чего лапка снимется со шлицов.
3. Если в устройстве нет кожуха, нужно потянуть главный шкив так, чтобы растянулась пружина. Далее нужно прокрутить коленвал, параллельно вытягивая ремень.
4. Нужно снять ведущий шкив, если ремень нельзя вытянуть через него. Для этого нужно открутить гайку сцепления.

Сколько «живет» вариатор: мнения автовладельцев

1. Зависит от многих условий. «Многие верят, что через 100 тыс. км появляются неприятности, якобы коробка приходит в негодность сразу после завершения гарантийного срока. Ерунда все это. На продолжительность работы ремня влияют разные составляющие, например, езда в городе либо на трассе, своевременная замена технических жидкостей, обращение с КПП во время эксплуатации и пр».

2. Ресурс коробок продолжает расти. «В принципе, год за годом коробки становятся все более надежными, большинство производителей гарантируют их работоспособность свыше 200 тыс. км. Лучше покупать новую машину и относиться к ней правильно, чтобы ездить без волнений. Автомобили из вторых рук следует обходить стороной. К примеру, кроссоверы. Прочитал об этом статью, все правильно написано. У самого вариатор «отпахал» без нареканий свыше 170 000 км».
3. Главное – умение ездить! «Разговаривал с приятелем, давно перегоняющим машины из Японии. Он уверяет, что в среднем 100 тыс. км – потолок для вариатора! Дальше замена ремня. Цена этого удовольствия, правда, высоковата. Однако если срок службы вариатора измерять пустыми разговорами, то тогда автомобиль и не нужен. Для себя я понял одну вещь: срок службы вариатора будет таким, какой стиль вождения ты используешь.»
4. 200 тысяч – не предел! «Накатано было 165 тыс. км. Техническую жидкость в вариаторе заменил собственными силами, как только купил. Потом примерно через 120 000 км, плюс поддон снял, магнитики осмотрел. Была «шубка», сказали, что не страшно. Во время продажи вариатор никаких неисправностей не выдавал. Был в норме. Признаюсь, при эксплуатации авто был не особо аккуратен: и с места газовал резко, и в гору трудную с грузом пер при 6 тыс. оборотах, и на трассе под 140 км/ч гнал. При желании можно износить в хлам любую деталь. Встречаются и просто невезучие авто. Хотя на японских распродажах видел машинки с пробегом до 300 тыс. км, у которых не было никаких замен трансмиссии.»
5. Печалиться давно перестал. «Изначально даже не догадывался о плюсах вариатора. Некоторые полностью его изучили, все знают про замену ремня вариатора в период гарантии. Однако мы покупали машину не для экстремального вождения, хотя мне иногда хочется похулиганить… Сначала переживал, потом успокоился. В принципе, я доволен, что ход ровный и можно быстро ускориться. Идеально и для дальней дороги, и для города.»

Тюнинг вариатора

Есть несколько вариантов тюнинга вариатора скутера. Наиболее простой — установка облегченных роликов. Производители ставят более тяжелые ролики с учетом мощности двигателя и веса транспортного средства. Можно устанавливать ролики, которые меньше заводских не более, чем 1,5 грамма. При этом диаметр должен соответствовать заводскому параметру.

Чтобы агрегат прослужил дольше, нужна шлифовка конусов вариатора

Как выполнить замену роликов:

• открутить крышку вариатора;
• снять ремень;
• разобрать вариатор и поменять ролики.

Другой способ — шлифовка конуса вариатора. При правильном выполнении процедура продлевает срок эксплуатации вариатора. Если работа выполнена некачественно, в итоге понадобится замена конусов.

Тюнинг выполняется при легком износе конусов и предполагает шлифовку тонкого слоя. Работа выполняется на токарном станке либо наждачной бумагой.

Шлифовка конусов вариатора нужна для того, чтобы агрегат прослужил дольше. Если процедуру не делать, износ ремня повышается из-за перегрева. В процессе износа конусов образуется металлическая пыль, которая забивает зазоры между втулкой и валом вариатора. В результате вариатор сжимается с повышением оборотов.

К другим вариантам тюнинга следует относиться с осторожностью. Например, к расточке вариатора

Он способствует повышению максимальной скорости скутера, но может расшатать корпус вариатора.

Как расточить вариатор на скутере:

• разобрать вариатор и снять ремень с шестерней;
• снять ограничительное кольцо, на некоторых моделях — пластину;
• поставить остальные детали на место.

Замена вариатора своими руками

На этом этапе важно помнить про расчет вариатора. Монтаж неподходящего по размеру ремня приведет к тому, что устройство быстро выйдет из строя. Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве

Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место

Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве. Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место.

Существует второй способ замены цепи вариатора. Демонтаж старого ремня производится аналогичным образом. Далее нужно разобрать вариатор и установить шкив, на который будет смонтирован новый ремень. Чтобы протолкнуть ремень внутрь, следует отодвинуть половинки шкива. Ремень примет необходимое положение после того, как прокрутить вариатор на максимальном обороте в течение нескольких секунд. Если все в норме, значит остается последняя задача: как собрать крышку вариатора? Все очень просто. Ее нужно прикрутить на рабочее место и проверить качество крепления болтов.
