Как установить парктроник своими руками?

Реально ли сделать парктроник своими руками?

Этот или подобные вопросы задаются на автомобильных форумах, и не редко. Кто спрашивает? Спрашивают неугомонные мастера, которым доставляет удовольствие постоянно проводить тюнинг своего автомобиля. Если вы имеете понятие об основах электроники, умеете отличать резистор от транзистора, пользоваться паяльником, и вам это доставляет удовольствие, то сделать парктроник своими руками для вас не проблема.

Схема традиционного парктроника

Но, вначале давайте поймем суть вопроса. Парковочные устройства или парктроники являются хорошими помощниками для автовладельцев особенно в суматошно-смятых условиях городского движения и парковки. Без сомнений, при помощи парктроника намного облегчается процесс парковки. Но, не следует забывать, что парковочный радар – это не панацея, и тем более, в случае ЧП, объяснения о том, что у вас вышел из строя парктроник не помогут.

Именно поэтому к выбору парктроника, а тем более, если вы решили изготовить парктроник своими руками, нужно относиться очень и очень внимательно. Помимо подбора всех элементов, которые включает в себя схема парктроника, нужно обязательно учесть конструктивную особенность вашего авто. Речь идет о бамперах, куда, собственно, вы и будете устанавливать датчики или видеокамеры. Чтобы не оказалось после установки датчиков, что они «видят» только асфальт или только небо.

• Врезной датчик – от 2-х до 8-ми. Естественно, чем больше датчиков, тем больший захват площади.
• Индикатор расстояния: с одной шкалой, ЖК-индикатор, с двумя шкалами и т.д. Вплоть до вывода видеосигнала на лобовое стекло. Прогресс – он неумолимо движется вперед.
• Электронный блок управления всей этой системой.

Если речь идет о самом элементарном устройстве, коим и может стать ваш самодельный парктроник, то 2-3-х датчиков вполне достаточно для схемы парктроника.

Если вы собираетесь изготовить парктроник своими руками, то должны понимать, что все комплектующие для него должны быть только высокого качества. А схема парктроника собрана идеально. Отказывают или дают сбои даже самые продвинутые парктроники, но этот факт никоим образом не освобождает водителя от ответственности в случае ДТП.

Комплектующие для сборки самодельного парктроника

На примере опыта одного из «кулибиных» мы покажем, что нужно, чтобы собрать самодельный парктроник. Более подробные схемы парктроника можно найти на соответствующих радиоэлектронных ресурсах сети.

Итак, комплект самодельного парктроника:

• Контроллер Arduino Duemilanove – это и есть та самая аппаратная вычислительная платформа, по сути – мозг вашего самодельного парктроника.
• Ультразвуковые сонары (датчики) расстояния: Ultrasonic Range Finder
• Пластиковый корпус (бокс)
• Макетная плата
• Светодиод, желательно трёхцветный
• Провода, соответствующие длине прокладки
• Источник питания – АКБ 9В

Сборка самодельного парктроника

Плату контроллера устанавливаете в пластиковый корпус на силикон или клей, затем запитываете контроллер и ультразвуковой датчик. Определив, какие выводы светодиодов отвечают за какой цвет, присоединяете их к соответствующим выводам контроллера.

Настройку программы контроллера производите в соответствие с его инструкцией, увеличив или уменьшив сигнал посылок к датчику. Установку парктроника на автомобиль производите исходя из его конструктива. Датчики следует устанавливать с минимальной «мертвой зоной». Прежде, чем применить свой самодельный парктроник, проведите тестирование, и не одно.

Если вы уверены в своих знаниях и умении собрать парктроник своими руками, то делайте это. Если нет, то проще купить заводской парктроник, и установить его на авто самостоятельно. Безопасность автомобиля, как своего, так и чужого, дело ответственное. Взвесьте все «за» и «против».

голоса

Рейтинг статьи

Задний парктроник

Процесс установки для кормовой части авто рассмотрим более подробно. Для того чтобы поставить его своими руками, вам потребуются:

• шуруповерт;
• фреза (коронка) подходящего диаметра, если таковой не комплектуется купленный набор датчиков;
• немного наждачной бумаги, для снятия заусенец после сверления заднего бампера;
• проволка для протягивания проводов в труднодоступных местах;
• хомуты либо изолента для фиксации жгутов;
• обезжириватель для усиления адгезии места, к которому будет крепиться блок управления парктроником;
• малярный скотч. С помощью его удобней размечать точки установки. Но главная причина использования – дополнительная защита ЛКП по контуру сверления коронкой;
• термоклей и пистолет для герметизации места перехода проводов в кузов авто.

Процесс установки

1. Наклейте малярный скотч и разметьте точки сверления отверстий;
2. скрепите провода изолентой, а лучше всего – уложите в специальную гофру. Подведите их к технологическому отверстию в кузове авто. Обычно там имеется резиновая заглушка, которую можно просверлить. Место вокруг проводов можно герметизировать с помощью термоклея;
3. очистите от грязи и обезжирьте место, куда будет крепиться блок управления парктроником. Закрепите блок в месте, где он будет защищен от риска механических повреждений;
4. подключите «массу». Зачастую в кормовой части авто достаточно болтов для крепления клеммы. Плюсовой вывод запитайте от лампочки заднего хода. Соответственно, датчики будут запитаны только при включенной задней скорости. Определить соответствующий провод можно с помощью контрольки. При включенном зажигании и включенной передачи определите, на каком разъеме +. К нему подключитесь с помощь защелки, описанной выше;
5. протяните провода от кормовой части до места предполагаемой установки дисплея. Большинство водителей крепят его на зеркало заднего вида либо на приборной панели;
6. подключите разъемы к блоку управление. Не забудьте о порядке установки датчиков.

Для большей наглядности прилагаем видео установки своими руками.

голоса

Рейтинг статьи

Нужен ли передний парктроник?

Чаще всего начинающие водители приобретают и устанавливают только задние парковочные радары, так как у новичков имеются проблемы с парковкой задним ходом. Что касается покупки и установки переднего радара, то от него часто отказываются. А зря.

Даже недорогой парктроник в переднем бампере поможет избежать различных больших и маленьких неприятностей. Так, неприятности ждут новичков около бордюров – высота бордюрного камня чаще всего одинаковая, а вот клиренс кроссовера и обычного городского седана и хетчбека разный. Если дорожный просвет машины большой, тогда толку от парковочных радаров мало. Но в случае, когда клиренс ниже, радар незаменим. Установка его позволит защитить передний бампер.

Установка переднего парктроника

Установка передних датчиков ничем не отличается от процедуры, проделываемой для задней оси. Разница будет заключаться в подключении питания. Поскольку инсталляция дополнительных приборов является во многом творческим процессом, вариантов того, как подключить передний парктроник к бортовой сети, существует несколько. Самый простой из них – питание от замка зажигания. Передний парктроник будет включаться после перевода ключа зажигания в 3 положение (On). Это метод запитывания один из самых простых.

Вам всего лишь нужно найти у монтажного блока провод, на который будет подаваться питание при включении зажигания. Определить это можно с помощью специальной контрольки. Поскольку система будет всегда включена, в зимнее время при налипании снега и плотного слоя грязи может подаваться ложный сигнал о сближении с препятствием. Это будет доставлять значительные неудобства. Предлагаем ознакомиться с видео процесса монтажа.

Непостоянное питание

• Запитывание от педали тормоза. Питание к концевику включения тормозов также подается только при включенном зажигании. Но система будет срабатывать лишь в том случае, когда будет нажата педаль тормоза. Поскольку концевики реагируют даже на малейшее прикосновение к педали, активировать передний парктроник можно легким касанием тормозов. Способ подключения будет прежним. Вам лишь необходимо найти плюсовой провод, который будет идти от концевика;
• от включения первой скорости. Достаточно неординарный метод, суть которого заключается в установке кнопки в месте, где находится крайнее положение ручки МКПП при включении первой скорости. Вам придется соорудить кронштейн, рассчитав положение рычага. Для того чтобы не пришлось постоянно удерживать рычаг прижатым к кнопке, систему необходимо оснастить реле времени. После однократного нажатия на кнопку питание датчиков будет осуществляться на протяжении запрограммированного периода. Соорудить такое реле можно своими руками;
• вывод на отдельную кнопку, нажатие которой будет провоцировать подачу питания к датчикам. Плюс в таком случае можно взять из любого удобного источника, на котором есть напряжение после включения зажигания. Кнопку также можно установить в любом удобном для вас месте.

Установка переднего парктроника

Установка передних датчиков ничем не отличается от процедуры, проделываемой для задней оси. Разница будет заключаться в подключении питания. Поскольку инсталляция дополнительных приборов является во многом творческим процессом, вариантов того, как подключить передний парктроник к бортовой сети, существует несколько. Самый простой из них – питание от замка зажигания. Передний парктроник будет включаться после перевода ключа зажигания в 3 положение (On). Это метод запитывания один из самых простых.

Вам всего лишь нужно найти у монтажного блока провод, на который будет подаваться питание при включении зажигания. Определить это можно с помощью специальной контрольки. Поскольку система будет всегда включена, в зимнее время при налипании снега и плотного слоя грязи может подаваться ложный сигнал о сближении с препятствием. Это будет доставлять значительные неудобства. Предлагаем ознакомиться с видео процесса монтажа.

Непостоянное питание

• Запитывание от педали тормоза. Питание к концевику включения тормозов также подается только при включенном зажигании. Но система будет срабатывать лишь в том случае, когда будет нажата педаль тормоза. Поскольку концевики реагируют даже на малейшее прикосновение к педали, активировать передний парктроник можно легким касанием тормозов. Способ подключения будет прежним. Вам лишь необходимо найти плюсовой провод, который будет идти от концевика;
• от включения первой скорости. Достаточно неординарный метод, суть которого заключается в установке кнопки в месте, где находится крайнее положение ручки МКПП при включении первой скорости. Вам придется соорудить кронштейн, рассчитав положение рычага. Для того чтобы не пришлось постоянно удерживать рычаг прижатым к кнопке, систему необходимо оснастить реле времени. После однократного нажатия на кнопку питание датчиков будет осуществляться на протяжении запрограммированного периода. Соорудить такое реле можно своими руками;
• вывод на отдельную кнопку, нажатие которой будет провоцировать подачу питания к датчикам. Плюс в таком случае можно взять из любого удобного источника, на котором есть напряжение после включения зажигания. Кнопку также можно установить в любом удобном для вас месте.

Выбор парктроника

При выборе и покупке ультразвукового датчика парковки необходимо обратить внимание на инструкцию. Наличие перевода на язык страны, в которой продается устройство, является своеобразным залогом его качества. Необходимо также удостовериться в правильном оформлении гарантии

При этом, нужно иметь в виду, что гарантия действует только при профессиональном монтаже устройства

Необходимо также удостовериться в правильном оформлении гарантии. При этом, нужно иметь в виду, что гарантия действует только при профессиональном монтаже устройства.

Самостоятельная установка требует детального изучения технических особенностей парктроника: высоты установки, чувствительности и дальности действия датчиков. Кроме того, для адекватной работы ультразвуковых датчиков, парктроник необходимо подключить к бортовому компьютеру строго по схеме. Блок управления устройства располагают в удобном месте, например, в багажнике. При этом, главное обеспечить нормальный доступ к нему и невозможность механического повреждения.

Для самостоятельного монтажа системы необходимы следующие инструменты и материалы:

• дрель со сверлом или фрезой необходимого диаметра;
• шуруповерт;
• ключ;
• рулетка;
• маркер или карандаш;
• изолента;
• двусторонняя липкая лента (скотч);
• растворитель.

Процесс монтажа рассмотрим на примере установки классического устройства состоящего из 6-ти датчиков (2 – спереди и 4 – на заднем бампере). С учетом необходимой высоты установки проводят разметку мест для размещения датчиков в бампере. Сам бампер желательно снимать, чтобы видеть его конструкцию с обратной стороны. С помощью рулетки измеряется длина бампера и на равном расстоянии от углов ставятся разметки под будущие датчики.

Места под установку датчиков просверливают фрезой. Сами датчики должны быть установлены без каких-либо отклонений в стороны, иначе парктроник будет подавать недостоверные сигналы.

С внутренней стороны бампера датчики фиксируются при помощи специально предусмотренных колец. Провода скрепляются изолентой с другими электрическими проводами, находящимися в бампере. После этого, бампер устанавливается на место и закрепляется соответствующим образом. Процедура установки датчиков на переднем бампере аналогична вышеописанной.

Соблюдая полярность, управляющий блок необходимо подключить к проводам ламп заднего хода. Размещение в салоне дисплея устройства зависит от предпочтений самого водителя. Для его установки можно использовать двусторонний скотч. Таким же образом можно закреплять управляющий блок. Перед монтажом желательно обезжирить выбранное место растворителем. Все провода в салоне должны проходить под ковриками во избежание их повреждения.

В первую очередь, нужно проверить радиус действия датчиков, а также их реагирование на различные препятствия.

Монтаж проводов и подключение заднего парктроника

• Завершив установку датчиков парктроника своими руками, надо проложить провода. Подключиться к массе можно в любой из двух обозначенных на рисунке точек.

Плюсовой провод можно подключить в разъем заднего фонаря (припаять к клемме провода и пропустить в общем жгуте).

Провода к датчикам при самостоятельной установке парктроника можно пропустить через задние фонари (для этого их придется снять).

Далее надо выбрать место для установки блока, связать и спрятать излишки проводов.

Дисплей можно установить у основания левой стойки.

Провод от дисплея прикрепить к штатному пучку, а излишки спрятать.

Наконец, можно подключить все провода к блоку управления и произвести диагностику электрооборудования.

Подробная установка парктроника своими руками

Всем привет!

Сегодня я подготовил пошаговую инструкцию по тому, как выполняется установка парктроника. Устанавливать буду устройство фирмы ParkCity на примере автомобиля Hyundai Accent.

Устанавливаю парктроник ParkCity SMART на 4 датчика, он же задний парковочный радар. В комплектацию парктроника ParkCity SMART входит:— инструкция пользователя на русском языке;— дисплей;— комплект проводов;— центральный блок парктроников;— фреза для просверливания отверстия в бампере— датчики парковки, серого цвета, похожего на цвет автомобиля;— стяжки;— лента для разметки.

Парктроник ParkCity Smart

Плюсами парктроника ParkCity считаю большую цветовую гамму и длинные провода от датчиков до блока, поэтому такой комплект можно ставить даже на перед автомобиля.

Провод от дисплея и парктроников протянем в багажник, где установим центральный блок парктроника. Все это подключим к фонарю. Также я заглянул под низ бампера, посмотрел на каком расстоянии находится усилитель бампера.

Разборка багажника

Теперь необходимо разметить, где будет производиться установка парктроника. Для этих целей я использую лазерный уровень, но если вы хотите установить парктроник самостоятельно и не имеете данного инструмента, то можно спокойно обойтись без него.

Разметка под датчики парктроника

Выставляем лазерный уровень так, чтобы он ловил горизонт и середину автомобиля. Разметку делаем от центра. Два центральных парктроника я стараюсь разместить немного подальше, на случай если владелец авто захочет поставить фаркоп. Обязательно проверяем ровно ли стоит автомобиль. Если нет, то домкратом приподнимаем нужную сторону. Разметив точки, помечаем их с помощью карандаша.

Метки под отверстия

Ковыряем шилом отверстия и просверливаем фрезой отверстия под датчики в бампере. За один раз не просверливаю, потому что фреза забивается. Если ее не чистить, то можно сделать отверстие большего размера.

Высверливание отверстий

Готовые отверстия подрезаем ножом от фасок и заусенцев.

Зачистка от заусенцев

Следующий этап — прокладка проводов под парктроники

Обращаем внимание на нумеровку, чтобы не перепутать стороны. Для прокладки проводки парковочного радара под бампер я использую металлическую протяжку

Протягиваю ее из отверстия в отверстие, приматываю необходимый провод и протягиваю.

Протягивание проводов

Я оставляю небольшой хвостик, чтобы в дальнейшем было проще менять нерабочий датчик.

Датчик парктроника

Когда все провода просунуты под бампером, заводим их в багажник с помощью протяжки. В багажника аккуратно укладываем провода и пристяживаем их.

Протигивание проводов в багажник

Определяемся с местом под блок парктроника.

Размещение блока парктроника

Укладывание проводов

Теперь переходим в салон автомобиля. Монитор парктроника закрепим на зеркало заднего вида, сверху. Чтобы увеличить площадь контакта, я немного подклеил монитор двусторонним скотчем.

Крепление монитора парктроника

Приклеив монитор, закрепляем провод на ножке зеркала. Далее, под обшивкой потолка, ведем к стойке, и вдоль боковой поверхности на зад автомобиля. Мне пришлось дополнительно снять боковую стойку и козырек.

Прокладка проводки парктроника

Протянув все провода в багажник, подключаем их к центральному блоку парктроника.

Блок парктроника

Все, что осталось сделать — подключить провода питания. Черный провод, массовый — «минус». «Плюс» — зеленый. Фиксируем провода, изолируем.

Провода питания

Установим датчики парктроника. Немного подгибаю металлические усики фиксатора датчика, чтобы в дальнейшем его было не так тяжело вынуть. Для этого снимаю их и немного выгибаю внутрь. На сколько гнуть, определяю эмпирическим путем. Необходимо, чтобы датчик можно было достать, но при этом он не выпадал.

Усики датчика

Далее соединяем датчик с проложенным в бампере проводом. Полученный провод сматываем петлей, чтобы он не выпал снизу бампера.

Подключение датчика парктроника

Вставляем датчики парктроника широким вниз, меткой «UP» — вверх. Привязываться к нумерации датчиков при установке не обязательно, поскольку они идентичны.

Установленный датчик парктроника

Проверяем, как работает парктроник. Убедившись, что все подключено верно, закрепляем центральный блок. Я креплю его на двусторонний скотч и пристяживаю за ушко, для надежной фиксации. Собираем багажник машины обратно.

Проверка парктроника

На этом установка парктроника своими руками подошла к концу. Вопросы и комментарии обязательно оставляйте под постом.

Для вас трудился — автоэлектрик Сергей Зайцев!

Автоэлектрик Сергей Зайцев

Запись пользователя stozaycev из сообщества Сделай Сам на DRIVE2

Как происходит установка переднего парктроника

Установка переднего парктроника своими руками — процедура, требующая внимательности и аккуратности. Водителю нужно сделать в бампере небольшие отверстия, чтобы вставить в них сенсоры. Работа выполняется при снятом бампере, поскольку внутри оболочки лежит электропроводка.

Кабели, с вою очередь, должны быть проложены через моторный отсек. Они не должны никак соприкасаться с радиатором охлаждения и выхлопным коллектором. Лучше всего, если водитель разместит кабели в рукав и прикрепит их к жгуту электропроводки.

Установив датчики, автолюбитель должен еще раз проверить правильность монтажа и прокладки кабелей. Если некоторые детали были подключены неправильно, то на дисплее загорятся элементы, указывающие на местоположение неполадок.

Дисплей

Информационный дисплей размещается в машине после установки датчиков. Табло представляет собой либо ЖК-экран, либо блок с индикаторами.

Инструкция по установке монитора:

 Для начала нужно выбрать место на приборной панели. Ничего не должно перекрывать шоферу обзор.

 После этого стоит подумать над маршрутом прокладки кабеля к контроллеру.

 Перед установкой табло следует очистить поверхность от загрязнений.

 Удалить с устройства защитную пленку и установить на приборную панель.

 Присоединить коммутационный кабель.

Проводку к монитору протягивают под стойкой и запускают по потолку к багажному отделению.

Монтаж датчиков

Чаще всего управляющий блок устанавливают в багажник. Процесс монтажа начинают с задней части авто. Как уже говорилось, бампер требуется снять и помыть от грязи и пыли. Современные иномарки уже оснащены разметкой для прикрепления датчиков. Более старые машины ее не имеют, поэтому разметка наносится самостоятельно.

Сделав разметку, водитель должен просверлить отверстия и немного расширить их фрезой. Датчики вставляются в дырочки, а проводку закрепляют при помощи хомутов. Главное проследить, чтобы датчики расположились под углом 90° к земле.

Подключение

Существует несколько вариантов подключения переднего парктроника: с кнопкой, включением передачи, либо с нажатием на тормозную педаль. Самым простым методом является первый. Способ считается наиболее эффективным. Для реализации потребуется кнопка, которую устанавливают в удобном месте внутри салона.

Питание берется оттуда же, откуда берет питание, например, видеорегистратор. Когда двигатель запускается, питание начинает поступать. Когда мотор заглушается, то система выключается. Принцип работы простой, но не идеальный. Согласно правилам, система должна запускаться автоматом, если машина движется со скоростью 20 км/ч или меньше.

Как установить парктроник своими руками

Некоторые современные автомобили оборудованы заводским парковочным радаром. Такую опцию можно заказать при покупке нового автомобиля. Но если нет такой возможности, то любому технчески осведомлённому автовладельцу под силу установить парктроник своими руками на новый или подержанный автомобиль.

Перед покупкой будет полезно изучить материалы нескольких автомобильных форумов. На них неоднократно обсуждались различные модели парктроников и особенности их установки на разные автомобили. Проанализировав информацию, можно смело идти в магазин с автотоварами и подбирать себе нужный девайс

Покупая парковочный сонар, обратите внимание на комплектность набора. В установочный комплект входят:

• 4 или 8 датчиков (зависит от модели радара);
• электронный блок управления (ЭБУ);
• фреза для сверления посадочных мест;
• сигнализирующий прибор со звуковым или визуальным сигналом;
• проводка;
• инструкция со схемой подключения.

Перед покупкой парктроника внимательно изучите материалы автомобильных форумов

Необходимый инструмент

Для удачной установки парктроника понадобится следующее:

• сам комплект парктроника;
• шуроповёрт;
• изоляционная лента;
• нож со сменными лезвиями;
• капроновые хомуты.

Порядок установки парктроника

1. Вымыть бампер. Демонтировать его необязательно. Все работы можно провести на автомобиле.
2. Наметить маркером места установки датчиков. Два крайних следует разместить на изгибах бампера. Остальные размещаются между ними на одинаковом расстоянии.

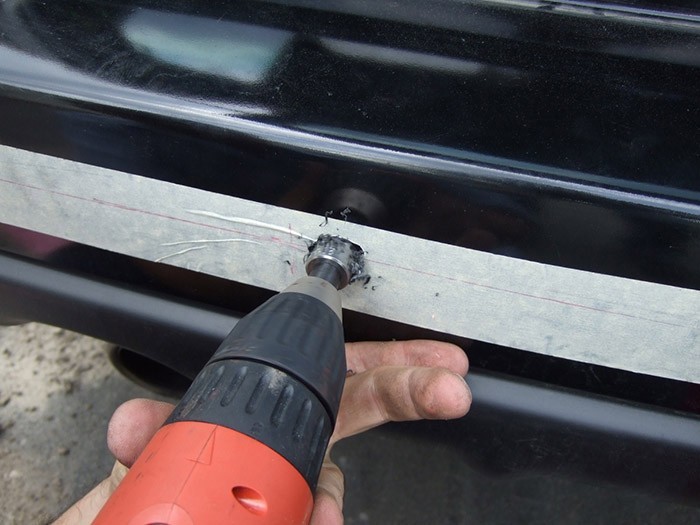

   Так выглядит процесс сверления бампера фрезой

3. Высверлить отверстия в бампере фрезой, которая идёт в комплекте. Установить датчики на бампер. Для усиления крепления можно использовать клей или герметик.

Многие водители устанавливают блок управления в багажном отделении

1. Блок управления обычно размещают в багажном отделении. Место установки выбирает сам владелец автомобиля. Обычно ЭБУ парктроника располагают под обшивкой багажника на заднем крыле.
2. Проложить кабель от блока управления к сигнальному прибору. Его обычно размещают на передней панели перед водителем или немного в стороне.
3. Подключить питание на блок управления от электрической цепи задних стоп-сигналов автомобиля. Фишка питания обычно расположена возле заднего фонаря.

Видеопример установки парктроника

Если всё подключено верно, то парковочный радар в дополнительной настройке не нуждается. Единственное, что может понадобиться – это тонкая настройка положения датчика.
