Газораспределительный механизм
— впускных и выпускных клапанов.
Распределительный вал
Как правило (в современных автомобилях) расположен в верхней части головки цилиндров.
Неотъемлемой частью распредвала являются его кулачки. Их ровно столько, сколько впускных и выпускных клапанов. Эти кулачки надавливая на рычаг толкателя клапана, открывают его, а «сбегая» с рычага, клапан закрывается от действия возвратной пружины.
Клапана
Клапан состоит из плоской шляпки (головки) и стержня. Причем, диаметр головки впускного клапана делают несколько больше, чем диаметр головки выпускного клапана (это делается для лучшего наполнения топливом цилиндров).
Классификация бензиновых двигателей:
По кол-ву цилиндров
– одноцилиндровые, двухцилиндровые, многоцилиндровые;
По системе охлаждения
– двигатели с жидкостной и воздушной СО.
По типу смазки
– смешанные (топливная смесь перемешивается с маслом), раздельный тип (масло заливается в картер).
По виду применяемого топлива:
бензиновые или многотопливные.
По степени сжатия.
Подразделяют двигатели высокого (E=12…18) и низкого (E=4…9) сжатия.
По способу смесеобразования
— подразделяют на двигатели с внешним смесеобразованием, топливная смесь готовится вне цилиндров двигателя (газовые и карбюраторные), и двигатели с внутренним смесеобразованием (инжекторные – рабочая смесь образуется внутри цилиндров).
По размещению цилиндров
– V-образные, у которых цилиндры располагаются под углом (если угол составляет 180 градусов, то двигатель является оппозитным ). В «рядных» двигателях цилиндры располагаются вертикально или горизонтально в один ряд.
По способу осуществления рабочего цикла
– двухтактные и четырехтактные.Двухтактные двигатели обладают большей мощностью на единицу объема, однако проигрывают в КПД. Поэтому они нашли свое применение там, где важна компактность, а не экономичность (мотоциклы, моторные лодки, бензопилы и другие моторизованные инструменты).Четырехтактные двигатели доминируют в остальных средствах передвижения. Интересен тот факт, что двухтактные дизельные двигатели лишены многих недостатков двухтактных бензиновых двигателей, однако применяются в основном на больших судах (иногда на тепловозах и грузовиках).
По частоте вращения:
малооборотистые, повышенной частоты вращения, высокооборотистые.
По предназначению:
стационарные, судовые, автотракторные, авиационные, тепловозные и др.
По способу подачи топлива:
существуют атмосферные двигатели, в которых поступление топлива осуществляется за счет разницы атмосферного давления и давления внутри двигателя, при всасывающем ходе поршня; в двигателях с наддувом горючая смесь подается в цилиндр под давлением, которое поддерживается турбокомпрессором, для увеличения мощности двигателя.
Автомобиль для чайников. Терминология
Правильные термины – это ключ к пониманию конструкции любого устройства, особенно такого сложного, как автомобиль. Термины – это язык автомобиля. Без них просто никуда. В автомобиле нет:
- пимпочек;
- болтиков и гаечек;
- хреновин;
- дырочек;
- шпунтиков;
- и прочих глупостей.
Колесики, палочки и тому подобные стучалки, царапалки и крутилки остались в детском саду. В автомобиле просто так ничего не давит, не выезжает и не прячется, это замкнутая система и само по себе здесь ничего не происходит. В автомобиле все взаимосвязано, как в любой замкнутой системе.
Видеоурок по теме «Автомобиль для чайников»
Теперь о сокращениях и аббревиатурах. Уважайте автомобиль. Удивительная тяга к сокращениям, доставшаяся нам от отечественных коммунистических предков, вносит только непонимание и разночтения. ГПУ, КПСС, ОБХСС, КГБ и ВКПБ не имеют ничего общего с головкой блока цилиндров, которую стараются переименовать в гбц, шарнир равных угловых скоростей, ставший шрусом, прочие дурацкие сокращения вроде «обороты хх», дмрв, кшм, цпг могут использоваться только в узкопрофильной литературе для общения в узком кругу инженеров или в популярной литературе для запутывания публики.
Конечно, автослесарь с опытом работы 30 лет может себе позволить назвать раздаточную коробку раздаткой, а полуось привода переднего колеса в комплекте с шарниром равных угловых скоростей от Форд Фокус 2 «гранатой от Фокуса». Разница в том, что он понимает, о чем говорит, а публика – нет. После этого ищут под капотом Форда осколочные гранаты. Есть общепринятые сокращения – КПП, любому второкласснику понятно, что речь идет о коробке передач, а не о коалиции патологических психопатов, к примеру.
Автомобиль — замкнутая система и в нем само по себе ничего не происходит
И еще несколько уточнений, касающихся терминологии:
- Деталь – это изделие, выполненное из одного куска материала определенным способом. Деталь неразъемная по определению. Базовая деталь – это деталь, с которой начинается сборка узлов, механизмов и агрегатов.
- Узел – несколько деталей, соединенные между собой любым способом: резьбовым, сварным или заклепочным.
- Механизм – это подвижное соединение узлов и деталей, производящее определенные, заранее запрограммированные действия.
- Агрегат – это несколько механизмов, узлов и деталей, собранных в одном корпусе на основе базовой детали.
- Система – это несколько агрегатов, узлов и механизмов, которые путем взаимодействия выполняют определенную функцию.
Теперь можно перейти к рассмотрению устройства автомобиля. В картинках, конечно.
Принцип работы многоцилиндровых двигателей
На автомобилях устанавливают многоцилиндровые двигатели. Чтобы многоцилиндровый двигатель работал равномерно, такты расширения должны следовать через равные углы поворота коленчатого вала (т. е. через равные промежутки времени).
Последовательность чередования одноименных тактов в цилиндрах называют порядком работы двигателя. Порядок работы большинства четырехцилиндровых двигателей 1-3-4-2 или 1-2-4-3. Это означает, что после рабочего хода в первом цилиндре следующий рабочий ход происходит в третьем, затем в четвертом и, наконец, во втором цилиндре. Определенная последовательность соблюдается и в других многоцилиндровых двигателях.
Источник
Отличия по типу тока
Существует несколько разновидностей электродвигателей: они могут питаться от постоянного, пульсирующего или переменного тока. Во всех случаях их работа основана на явлении электромагнитной индукции. Отличие состоит в конструкции таких механизмов и способе питания привода.
Двигатели постоянного тока
Во всех электродвигателях такого типа присутствуют якорь (вращающийся элемент) и индуктор (неподвижная часть), которые разделены воздушным пространством. Индуктор состоит из станины, которая является элементом магнитной цепи, а также главных и добавочных полюсов.
На них располагаются обмотки, необходимые для создания магнитного поля устройства. Индуктор двигателя постоянного тока создаёт неподвижное магнитное поле. Якорь состоит из магнитной системы и коллектора, где с помощью щёток образуется электрический ток.
Коллекторный электродвигатель имеет свои недостатки:
- повышенный уровень шума при работе;
- необходимость замены деталей (трущиеся щётки и коллектор);
- помехи из-за искрения щёток и переключения обмоток якоря.
Электродвигатель постоянного тока имеет более высокий коэффициент полезного действия, а также имеет возможность более точно регулировать обороты, что отражается на стоимости такого устройства.
Видео: устройство и принцип работы двигателя постоянного тока
Двигатели пульсирующего тока
Такие электромоторы по своей конструкции схожи с двигателями постоянного тока. Различие между ними в том, что данный тип мотора имеет в своей конструкции дополнительную компенсационную обмотку и шихтованные полюса. Применяются двигатели пульсирующего тока в электровозах, где питаются выпрямленным переменным током.
Рекомендуем для прочтения:
- Крутящий момент двигателя: что дает, какой должен быть и как повысить
- Принцип работы роторного двигателя внутреннего сгорания
- Атмосферный двигатель: принцип работы, плюсы и минусы
- MPI двигатель — что это такое?
Двигатели переменного тока
Электрические моторы такого вида могут питаться одно-, двух- или трёхфазным током. Трехфазные, в свою очередь, делятся на синхронные и асинхронные.
Внешне они практически идентичны, статоры имеют одинаковую конструкцию и выполняют одну и ту же функцию — создают вращающееся магнитное поле. Отличие состоит в работе роторов. Несомненным преимуществом двигателей переменного тока является рекуперация, т. е. способность генерировать энергию в процессе торможения электромобиля и сохранение её в аккумуляторе.
Важно! Оптимальная температура для электромобиля составляет +21°С. Резкое потепление или похолодание негативно скажется на работе батареи: использование печки или кондиционера может сократить заряд аккумулятора
Синхронный двигатель
В агрегатах такого типа ротор и магнитное поле статора движутся с одинаковой скоростью. Синхронные двигатели мощностью в сотни киловатт имеют на роторе дополнительные обмотки возбуждения. В электродвигателях меньшей мощности полюса образуются постоянными магнитами. Подобные устройства используют там, где необходима постоянная частота вращения, независимо от нагрузки. Такие моторы способны генерировать реактивную мощность.
Асинхронный двигатель
В большинстве современных электромобилей используется асинхронный, или индукционный двигатель. Отличием такого электромотора является то, что скорость вращения ротора в нём меньше скорости вращения электромагнитного поля.
Скорость такого мотора зависит от частоты переменного тока, т. е. изменив частоту тока, можно изменить скорость вращения ведущих колёс, что позволяет легко контролировать скорость электромобиля. Скорость вращения электродвигателя может составить от 0 до 18 000 оборотов в минуту.
Видео: принцип работы асинхронного электродвигателя
????История создания
До появления ДВС самоходные машины оснащались двигателями внешнего сгорания. Работали такие агрегаты от давления пара, образующегося в результате нагрева воды в отдельном резервуаре.
Конструкция таких двигателей была габаритной и малоэффективной – помимо большого веса установки для преодоления больших расстояний транспорту нужно было тянуть за собой еще и приличный запас топлива (уголь или дрова).
Ввиду такого недостатка инженеры и изобретатели пытались решить важный вопрос: как совместить топливо с телом силового агрегата. За счет удаления из системы таких элементов, как котел, резервуар для воды, конденсатор, испаритель, насос и т.д. можно было значительно снизить вес мотора.
Создание двигателя внутреннего сгорания в привычном для современного автомобилиста виде происходило постепенно. Вот основные вехи, приведшие к появлению современного ДВС:
1791г. Джон Барбер изобретает газовую турбину, которая функционировала на основании процесса «перегонки» нефти, угля и древесины в ретортах. Полученный газ вместе с воздухом нагнетался компрессором в камеру сгорания. Образовавшийся горячий газ под давлением подавался на крыльчатку рабочего колеса, и вращал его.
1794г. Роберт Стрит патентует жидкотопливный двигатель.
1799г. Филипп Лебон в результате пиролиза нефти получает светильный газ. В 1801 году предлагает использовать его в качестве топлива для газовых двигателей.
1807г. Франсуа Исаак де Риваз – патент об «использовании взрывающихся материалов, как источника энергии в двигателях». На основании разработки создает «Самодвижущийся экипаж».
1860г. Этьен Ленуар впервые воплотил в реальность ранние изобретения, создав работоспособный мотор, работающий от смеси светильного газа и воздуха. Механизм приводился в движение при помощи искры от внешнего источника питания. Изобретение применялось на лодках, но на самоходных машинах не устанавливалось.
1861г
Альфонс Бо Де Роша раскрывает важность сжатия топлива перед его воспламенением, что послужило для создания теории работы четырехтактного двс (всасывание, сжатие, горение вместе с расширением и выпуск).
1877г. Николаус Отто создает первый четырехтактный ДВС мощностью в 12 л.с.
1879г. Карл Бенц патентует двухтактный мотор.
1880-е годы
Огнеслав Кострович, Вильгельм Майбах и Готлиб Даймлер параллельно разрабатывают карбюраторные модификации двс, подготавливая их к серийному производству.
Карл Бенц патентует двухтактный мотор.
1880-е годы. Огнеслав Кострович, Вильгельм Майбах и Готлиб Даймлер параллельно разрабатывают карбюраторные модификации двс, подготавливая их к серийному производству.
Помимо моторов, работающих на бензиновом топливе, в 1899 году появляется «Тринклер-мотор». Данное изобретение – еще одна разновидность двс (бескомпрессорный нефтяной двигатель высокого давления), работающая по принципу изобретения Рудольфа Дизеля. С годами силовые агрегаты, как бензиновые, так и дизельные, совершенствовались, что повышало их КПД.
Гидравлические модификации
Гидравлические устройства хорошо подходят для регулировки задвижек. Если верить мнению экспертов, то на рынке имеется множество модификаций на контактных реостатах. Основным недостатком являются пониженная частотность. При этом контакторы используются только на две фазы. Некоторые модификации производятся с блокираторами. Расширители под них подбираются двухполюсного типа. Параметр проводимости максимум доходит до 130 мк. Для мощных приводных устройств данные модификации подходят не лучшим образом. Приобрести неплохое исполнительное устройство в магазине можно за 33 тыс. руб.
Главная классификация ДВС
Все существующие ДВС разделены на 3 вида:
- поршневые;
- роторные;
- газотурбинные.
В поршневых агрегатах рабочим органом является поршень. В роторных моторах используется движение ротора. В газотурбинных двигателях движение осуществляется турбиной.
В каждом из видов этих силовых установок конструктивно реализованы разные схемы преобразования тепловой энергии в полезную работу. Это принципиально отличает их друг от друга. Максимальная производительность силовых агрегатов зависит от того, каким образом преобразуется тепловая энергия. Каждый вид силовых агрегатов создан для эффективной работы в своей области применения.
Ниже подробно описаны конструкции этих агрегатов и физические процессы, происходящие в них. Отдельный раздел статьи посвящён двигателю Стирлинга. Он относится к механизмам с внешней камерой сгорания. Но принцип работы этого мотора по нескольким признакам похож на ДВС. Это часто вызывает путаницу.
Газотурбинный двигатель
Топливная смесь сгорает, и нагретый газ моментально расширяется, заставляя лопасти турбины вращаться.
Разработано два типа газотурбинных установок, отличающихся количеством рабочих валов. Агрегаты с двумя валами мощнее по сравнению с одновальными механизмами.
Газотурбинные двигатели устанавливают на машины, где необходима большая мощность силовой установки. Например, грузовые автомобили, корабли, самолёты и железнодорожные локомотивы.
Видео: Принцип работы газотурбинного двигателя
Роторный ДВС
В моторах этого вида реализован принцип вращения вала от кругового движения ротора. Ротором является треугольный поршень, который вращается в овальной камере – статоре. Ротор закреплён на валу с эксцентриситетом. При таком расположении во время вращения ротора в цилиндре создаются полости для тактов зажигания, сгорания и выпуска. За один оборот ротора происходит 3 такта работы.
Достоинством роторного ДВС является отсутствие шатунов, коленчатого вала и многих сопутствующих узлов. Инженеры подсчитали, что деталей в агрегате роторного типа намного меньше, чем в моторах других типов. Поэтому роторные моторы гораздо меньше других. Это является ещё одним их преимуществом.
В Японии, известной своими передовыми разработками в автомобилестроении, были сконструированы двигатели, имеющие несколько роторов. Например, японцы сконструировали агрегат, имеющий такую же мощность, что и шестипоршневой двигатель гоночного автомобиля. Но размеры многороторного движка при этом гораздо меньше.
На ранних моделях вазовских автомобилей в своё время устанавливались роторные моторы.
Роторные двигатели гораздо проще и эффективнее поршневых. Но по непонятной причине роторные агрегаты используются очень редко.
Видео: Принцип работы роторного двигателя
Поршневой двигатель
Это – самый распространённый тип двигателя. Рассмотрим его принципиальную схему работы.
В конструкции мотора этого вида имеется несколько цилиндров, внутри каждого из них поршни совершают возвратно-поступательные движения. В обоих концах цилиндров расположены клапаны. Открываясь, клапан пропускает порцию топливной смеси в камеру сгорания, образующуюся в цилиндре перед поршнем. В это время поршень, двигаясь вверх, сжимает смесь. В расчётный момент происходит её воспламенение. Образующиеся газы расширяются и толкают поршень в другую сторону. Несколько таких поршней закреплены на валу П-образной конструкции. Обычно такой вал называют коленчатым. За каждое движение поршня вал проворачивается на определённую величину. Цикл движения поршня от одной стороны цилиндра до другой называется тактом. Скоординированная работа поршней заставляет коленчатый вал проворачиваться на полный оборот. Такие циклы постоянно повторяются, заставляя вращаться вал с большой скоростью.
Автомобилестроители постоянно совершенствуют поршневые двигатели. Каждое усовершенствование приводит к повышению мощности двигателя. Поршневые агрегаты являются самыми надёжными из всех видов силовых установок.
Видео: Принцип работы дизельного двигателя
Принцип работы ДВС
Крайние положения поршня, при которых он наиболее удален от оси коленчатого вала или приближен к ней, называются верхней и нижней «мертвыми» точками (ВМТ и НМТ). Подробнее в статье «как устроены бензиновые и дизельные двигатели».
Впуск. По мере того, как коленчатый вал двигателя делает первый полуоборот, поршень перемещается от ВМТ к НМТ, впускной клапан открыт, выпускной клапан закрыт. В цилиндре создается разряжение, вследствие чего свежий заряд горючей смеси, состоящий из паров бензина и воздуха, засасывается через впускной газопровод в цилиндр и, смешиваясь с остаточными отработавшими газами, образует рабочую смесь.
Сжатие. После заполнения цилиндра горючей смесью при дальнейшем вращении коленчатого вала (второй полуоборот) поршень перемещается от НМТ к ВМТ при закрытых клапанах. По мере уменьшения объема температура и давление рабочей смеси повышаются.
Расширение или рабочий ход. В конце такта сжатия рабочая смесь воспламеняется от электрической искры и быстро сгорает, вследствие чего температура и давление образующихся газов резко возрастает, поршень при этом перемещается от ВМТ к НМТ. В процессе такта расширения шарнирно связанный с поршнем шатун совершает сложное движение и через кривошип приводит во вращение коленчатый вал.
Почему двигатель не работает?
Допустим, Вы выходите утром к машине и начинаете её заводить, но она не заводится. Что может быть не так? Теперь, когда Вы знаете, как работает двигатель, можно понять основные вещи, которые могут помешать двигателю завестись. Три фундаментальные вещи могут случиться:
- Плохая топливная смесь
- Отсутствие сжатия
- Отсутствие искры
Да, есть ещё тысячи незначительных вещей, которые могут создать проблемы, но указанная “большая тройка” является чаще всего следствием или причиной одной из них. На основе простого представления о работе двигателя мы можем составить краткий список того, как эти проблемы влияют на двигатель.
Плохая топливная смесь может быть следствием одной из причин:
- У Вас попросту закончился в баке бензин, и двигатель пытается завестись от воздуха.
- Воздухозаборник может быть забит, поэтому в двигатель поступает топливо, но ему не хватает воздуха, чтобы сдетонировать.
- Топливная система может поставлять слишком много или слишком мало топлива в смесь, а это означает, что горение не происходит должным образом.
- В топливе могут быть примеси (а для российского качества бензина это особенно актуально), которые мешают топливу полноценно гореть.
Отсутствие сжатия – если заряд воздуха и топлива не могут быть сжаты должным образом, процесс сгорания не будет работать как следует. Отсутствие сжатия может происходить по следующим причинам:
- Поршневые кольца изношены (позволяя воздуху и топливу течь мимо поршня при сжатии)
- Впускные или выпускные клапаны не герметизируются должным образом, снова открывая течь во время сжатия
- Появилось отверстие в цилиндре.
Отсутствие искры может быть по ряду причин:
- Если свечи зажигания или провод, идущий к ним, изношены, искра будет слабой.
- Если провод повредился или попросту отсутствует или если система, которая посылает искру по проводу, не работает должным образом.
- Если искра происходит либо слишком рано или слишком поздно в цикле, топливо не будет зажжено в нужное время, и это может вызвать всевозможные проблемы.
И вот ещё ряд причин, по которым двигатель может не работать, и здесь мы затронем некоторые детали за пределами двигателя:
- Если аккумулятор мёртв, Вы не сможете прокрутить двигатель, чтобы запустить его.
- Если подшипники, которые позволяют коленчатому валу свободно вращаться, изношены, коленчатый вал не сможет провернуться, поэтому двигатель не сможет работать.
- Если клапаны не открываются и не закрываются в нужное время или не работают вообще, воздух не сможет войти, а выхлопы – выйти, поэтому двигатель опять-таки не сможет работать.
- Если кто-то из хулиганских побуждений засунул картошку в выхлопную трубу, выпускные газы не смогут выйти из цилиндра, и двигатель снова не будет работать.
- Если в двигателе недостаточно масла, то поршень не сможет двигаться вверх и вниз свободно в цилиндре, что затруднит или сделает невозможным нормальную работу двигателя.
В правильно работающем двигателе все эти факторы находятся в пределах допуска. Как Вы можете видеть, двигатель имеет ряд систем, которые помогают ему сделать свою работу преобразования топлива в движение безупречной. Мы же рассмотрим различные подсистемы, используемые в двигателях, в следующих разделах.
Большинство подсистем двигателя может быть реализована с использованием различных технологий, и лучшие технологии могут значительно повысить производительность двигателя. Вот почему развитие автомобилестроения продолжается высочайшими темпами, ведь конкуренция среди автоконцернов достаточно велика, чтобы вкладывать большие деньги в каждую дополнительно выжатую лошадиную силу из двигателя при том же объёме. Давайте посмотрим на различные подсистемы, используемые в современных двигателях, начиная с работы клапанов в двигателе.
Как работает синхронный двигатель
Принцип действия синхронного двигателя основывается на взаимном влиянии магнитных полей якоря и полюсов индуктора. При обращенной конструкции агрегата расположение якоря и индуктора выполнено наоборот, то есть, первый расположен на роторе, а другой – на статоре. Такой вариант используют криогенные синхронные машины, у которых в состав обмоток возбуждения входят материалы со свойствами сверхпроводимости.
При запуске двигателя его разгоняют до частоты близкой к той, с которой в зазоре вращается магнитное поле. Только после этого он переходит в синхронный режим. В данной ситуации происходит пересечение магнитных полей якоря и индуктора. Этот момент получил название входа в синхронизацию.
При разгоне используется состояние асинхронного режима, когда происходит замыкание обмоток индуктора с помощью реостата или короткозамкнутым путем, подобно асинхронным машинам. Для того, чтобы осуществлять запуск в таком режиме, ротор оснащается короткозамкнутой обмоткой, которая одновременно является успокоительной обмоткой, способной устранить раскачивание ротора во время синхронизации. После того, как скорость становится близко к номинальной, в индуктор подается постоянный ток.
Таким образом, синхронный двигатель это не только двигатель, но и своеобразный генератор, поскольку у них одинаковое конструктивное исполнение. Схема работы двигателя будет следующей. Обмотка якоря подключается к трехфазному переменному току, а к обмотке возбуждения от постороннего источника подается постоянный ток. Вращающееся магнитное поле, созданное трехфазной обмоткой и поле, созданное обмоткой возбуждения, взаимодействуют между собой. Это вызывает появление электромагнитного момента, приводящего ротор во вращающееся состояние.
Для двигателей, где установлены постоянные магниты, применяются специальные внешние разгонные двигатели. В отличие от асинхронных устройств, разгон ротора в синхронном двигателе должен достигнуть частоты вращения магнитного поля. Это связано с подачей в обмотку ротора тока из постороннего источника, а не индуцируется в нем под действием магнитного поля статора, следовательно, на него не влияет частота вращения вала. В результате, синхронный двигатель переменного тока приобретает постоянную частоту вращения ротора вне зависимости от нагрузки. Специфический принцип работы этих устройств оказал влияние на их пуск и регулировку частоты вращения.
Принцип работы
Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.
Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

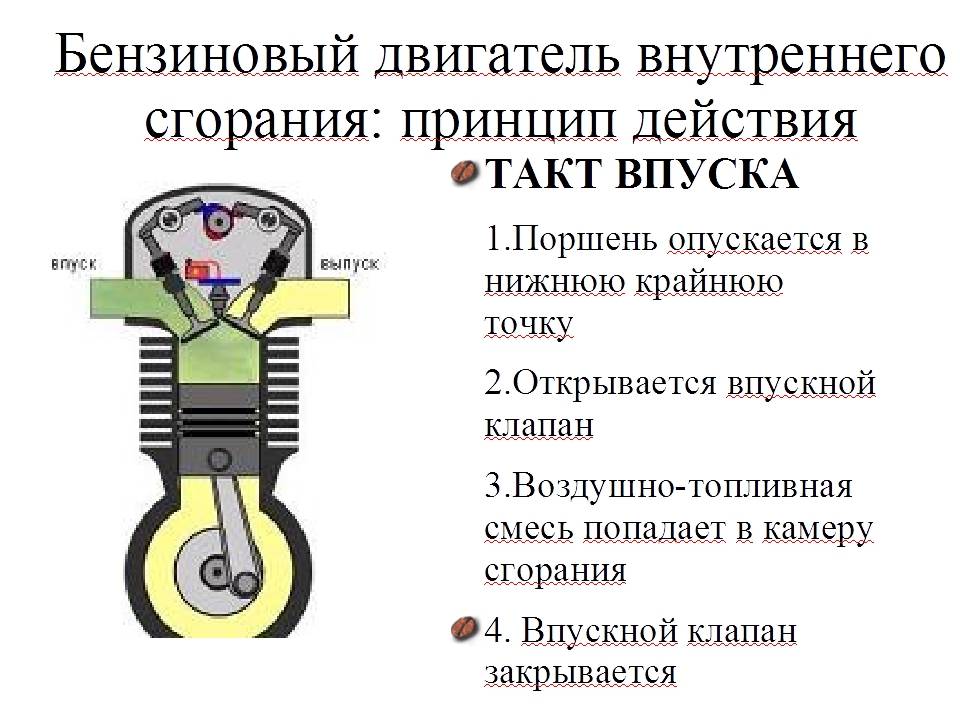

Принцип работы четырехтактного двигателя
Такты четырехтактного двигателя
Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации
Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта). Это впуск, сжатие, сгорание, выпуск
На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации
Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.
- На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
- Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
- Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
- И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.
Работа четырехтактного двигателя
По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.
При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.
Принцип работы двухтактного двигателя
Такты двухтактного двигателя
Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:
- В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
- Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.
Работа двухтактного двигателя
Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.
При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.
