Как самому проверить турбину на дизельном моторе

Ремонт турбины дизельного двигателя своими руками

Чтобы сделать ремонт турбины на дизельном двигателе, необходимо иметь все нужные инструменты, детали, а также большой опыт выполнения сложных ремонтных работ. В противном случае рекомендуется отправиться в автосервис.

Если же на вашем авто дизельный двигатель, и вы собираетесь провести ремонт своими руками, но у вас мало опыта, результат может быть неудовлетворительным. Например, внутрь устройства попадет песок, и в итоге турбина окончательно сломается. Поэтому выполнять ремонт самостоятельно можно, только если вы уверены, что справитесь.

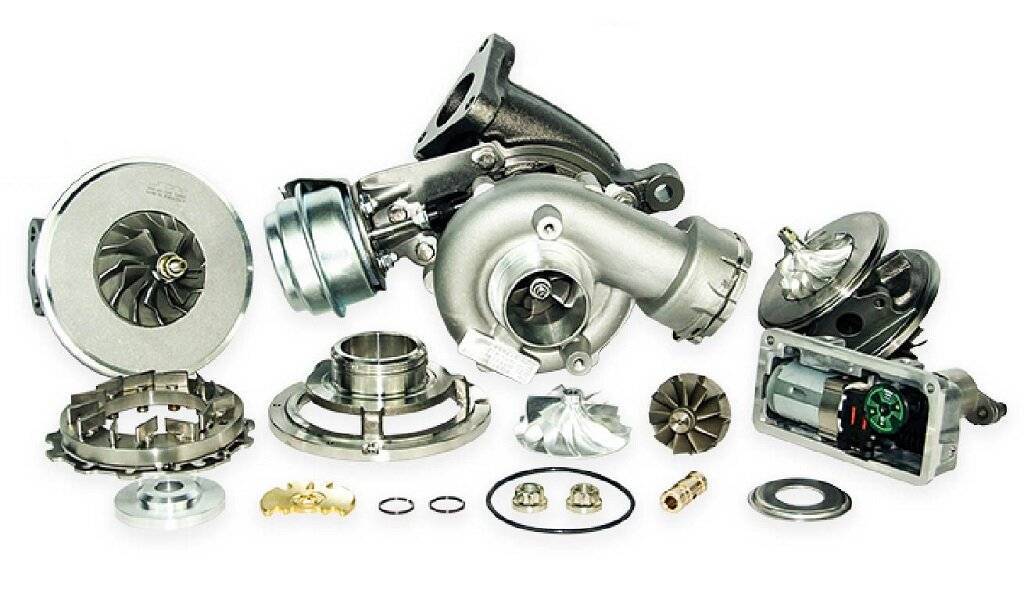

Прежде чем приступить к работе, необходимо обзавестись ремкомплектом. Что придется приобрести: вкладыши, сальники, винты, шурупы и шайбы. А также для ремонта потребуются такие инструменты, как торцевые и рожковые ключи, отвертки, кусачки с раздвижными губками, фигурная правка, съемник и киянка. С их помощью вы сможете сделать ремонт турбины на дизельном двигателе самостоятельно.

Если вы собрались сделать ремонт на легковом либо грузовом авто, прежде всего нужно демонтировать турбину. Как это сделать:

откручиваем болты либо убираем стопоры, с помощью которых крепится корпус компрессора и турбины;
в случае если турбокомрпессор прикипел, стучим по корпусу киянкой;
затем демонтируем улитку.

Теперь приступаем к диагностике подшипников картриджа. Не должно быть продольного люфта, допускается небольшой поперечный люфт. Чтобы убрать стопорное кольцо компрессора, воспользуйтесь кусачками с раздвижными губками. В этот момент обратная сторона вала должна быть зафиксирована при помощи фигурной правки. Разбирая механизм, помните о левой резьбе на валу.

Чтобы демонтировать компрессорное колесо, потребуется съемник. Как не допустить его разбалансировку? Необходимо монтировать детали в правильное положение. Поэтому наносим метки на колесо и гайки.

Ремонт турбины на дизельном двигателе будет выполнен правильно, если вы сможете хорошо очистить все элементы и удостовериться, что они не сломаны.

Какие детали могут прийти в негодность? Прежде всего, это втулки, которые быстро изнашиваются, появляется люфт картриджа. Для ремонта втулок придется демонтировать стопорные кольца, а затем убрать болты крепления. Кроме того, заменить нужно вкладыши, которые удерживает стопор. Прежде чем снимать кольца уплотнителя, тщательно удаляем нагар с вала картриджа, а также крыльчатки.

Обнаружили, что вал изношен? Тогда следует заменить вкладыши. Вал обтачивается под ремонтный размер, затем выполняется его балансировка. Заметили, что выработка есть только на вкладышах, устанавливаем новые детали подходящего размера.

Как только ремонт будет завершен, производим сборку механизма, монтируем его обратно. Также следует удостовериться в том, что стопорные кольца установлены на картридж достаточно плотно. В случае если они не сядут в гнезда, турбокомпрессор придет в негодность.

Прежде чем установить обратно вкладыши, втулки и маслосъемные кольца, следует нанести на них смазку. Только так не появятся задиры при запуске механизма. Собирать турбокомпрессор нужно в обратной последовательности. Усилие, с которым следует затягивать гайку крепления, составляет 5 Нм, однако рекомендуется заранее изучить инструкцию по эксплуатации турбины. Затем механизм устанавливается на мотор и крепится при помощи винтов и стопоров.

Обратите внимание! Многие неопытные водители при ремонте турбины на дизельном двигателе допускают частую ошибку. Между корпусом, втулкой и валом картриджа есть специальные зазоры, они заполнены смазкой

Нужны эти зазоры для компенсации демпферного эффекта. Автолюбитель-новичок считает, что это завышенный люфт, поэтому монтирует втулки большего размера, в натяг. Все это приводит к тому, что ротор не может нормально вращаться, втулка быстро приходит в негодность по причине эффекта демпфера и недостаточного количества масла. В итоге вал деформируется.

Кроме того, следует помнить о том, что механизм должен быть отбалансирован на стенде после проведения ремонта турбины на дизельном двигателе. Конечно, можно сделать балансировку своими силами, однако у вас должен быть опыт проведения подобной работы. Если собрать механизм неправильно, турбокомпрессор сломается, а водителю придется потратить крупную сумму на его замену или восстановление. Именно по этой причине специалисты советуют выполнять ремонт турбины на дизельном двигателе на СТО.

Как проверить турбину на дизельном двигателе: видео, диагностика

Турбированные дизельные моторы отличаются большей мощностью и меньшим расходом топлива. Однако, ресурс турбины заметно ниже, чем у мотора, поэтому регулярная проверка турбонагнетателя позволит вовремя обнаружить его неисправность и обойтись небольшим ремонтом. Из статьи вы узнаете, как проверить турбину на дизельном двигателе своими руками, не обращаясь в автосервис.

Что ломается в турбине

Повышенный расход масла из-за неисправности турбины — частая поломка турбо-моторов

Чтобы четко понимать, как проверить турбину, необходимо разобраться, что именно в ней ломается. Чаще всего самый слабый элемент этого агрегата – подшипники и сальники. Если система смазки двигателя работает с нарушениями, неисправен клапан вентиляции картерных газов или из-за изношенности поршневых колец слишком велик прорыв продуктов сгорания в картер, то все это негативно влияет на состояние подшипников турбины и снижает их ресурс. Износ шариков и обойм возрастает, что приводит к появлению люфта, шума или заклинивания турбины.

Неисправный PCV-клапан приводит к росту давления масла в двигателе и турбине, из-за чего смазка продавливает сальники. Прошедшее сквозь сальник масло вытекает наружу или попадает в нагнетаемый воздух, из-за чего меняется состав топливовоздушной смеси и мотор начинает терять мощность, а в выхлопе появляется сизый или черный дым.

Когда необходимо проверять турбину

Средний срок службы турбины до ремонта или замены при использовании качественного масла, турботаймера и бережном отношении к мотору составляет 150 тысяч километров. Поэтому желательно проверять этот агрегат во время каждой замены масла. В этом случае вы обнаружите неисправность в начальной стадии, благодаря чему ремонт обойдется дешевле.

Устройство системы турбонаддува

Как самостоятельно проверить турбину

Для проверки турбины вам понадобятся чистая проветриваемая площадка, чистая белая неворсистая тряпка и помощник. Перед началом работ вы должны четко понимать, что все ваши выводы приблизительны, ведь для серьезной диагностики необходимо снимать турбину с мотора, а также проверять другие системы двигателя. Проверка турбины должна проходить так:

На холодном двигателе внимательно осмотрите турбонагнетатель в поисках потеков масла. Проведите пальцем по корпусу агрегата, ощупайте места подключения всех шлангов и патрубков. Если обнаружили хотя бы небольшие следы масла, необходимо ехать на серьезную диагностику. Обязательно проверьте крыльчатку на предмет продольного люфта
Заведите двигатель и дайте ему поработать в течение 1 минуты. Внимательно слушайте, издает ли турбокомпрессор какой-нибудь шум, визг, стук или другие звуки. Если подшипники сильно изношены, то посторонние звуки появятся даже при работе на холостых оборотах. Попросите помощника несколько раз резко нажать/отпустить педаль газа, разгоняя мотор до 2,5–3 тысяч оборотов в минуту. Каждое нажатие не должно быть дольше 0,5 секунды. Слушайте турбину – если во время разгона мотора в турбокомпрессоре возникают стук, хруст, исчезающий или постоянный визг, то подшипники необходимо менять.
Внимательно осмотрите выхлоп работающего двигателя. Во время нажатия на газ в выхлопе должно появляться немного черного дыма, это особенность всех дизельных моторов. Однако, после разгона мотора и работы на постоянных оборотах, дым должен исчезать. Если дым заметен после набора оборотов и у него сизый или черный цвет, значит, в цилиндрах, по сравнению с топливом, слишком мало воздуха. Это может происходить из-за неправильной работы PCV-клапана, изношенных колец или маслосъемных колпачков. Все это негативно влияет на состав и свойства моторного масла, из-за чего в первую очередь страдают подшипники и сальник турбонагнетателя. Последствия развалившейся турбины. В патрубках интеркулера не должно быть масла.
Пережмите рукой патрубок, соединяющий впускной коллектор и турбонагнетатель. Попросите помощника до упора нажать педаль газа на 2–3 секунды. Если патрубок сильно надувается и разжимает ваши пальцы, турбина исправна. Если нет, возможно заклинивание вала, повреждение лопастей или другие повреждения.

Самостоятельная регулярная проверка турбины позволяет выявить проблемы в начальной стадии, благодаря чему вы сможете устранить их без серьезного ремонта или замены этого агрегата. Пренебрежение такой проверкой приведет к тому, что вам придется выложить не одну сотню евро за ремонт или замену турбокомпрессора. Теперь вы знаете, как проверить турбину на дизеле своими руками, поэтому сможете вовремя обнаружить любую неисправность.

Диагностика, причины неисправностей

На то, что с турбокомпрессором могут быть проблемы, указывают некоторые признаки, как прямые, так и косвенные. Они дают о себе знать во время работы мотора:

Выхлопной дым становится синеватым, сизым или даже черным.
При движении под нагрузкой, силовой агрегат в разных режимах работает слишком шумно.
Двигатель сильно греется.
Удельный расход ДТ и моторного масла больше нормы.
Движок плохо тянет, ухудшается динамика.

При этом, надо отметить, что перечисленные выше признаки не говорят о том, что «виновата» именно турбина. Неполадки могут быть и в другом месте. Тем не менее, турбокомпрессор в данном случае нельзя исключать из списка «подозреваемых». Это кстати, еще одна причина для того, чтобы не ехать сразу на СТО, а сначала самому разобраться, хорошо ли работает крыльчатка. Проверить турбину своими силами, без ее снятия, можно разными способами.

Диагностика турбокомпрессора начинается с проверки качества моторного дизельного масла, а также его уровня. Кроме того, надо убедиться, что в турбину не попали сторонние предметы.

После этого, следует посмотреть на выхлопные газы – какого они цвета. Если черного, и мощность движка падает, то смесь переобогащенная. На впуске могут быть неисправности, из-за чего в цилиндры поступает меньше, чем надо воздуха. Утечки на выпуске также приводят к тому, что тяга дизеля понижается.

Для проверки давления наддува турбины дизельного двигателя грузовика заводят силовой агрегат. Потом необходимо послушать, как работает турбинка. Крыльчатка компрессора не должна издавать скрипящие или свистящие звуки. Также не должно слышаться шипение воздуха, проходящего через неплотные соединения. Следует проверить герметичность стыков на патрубках, по которым подается воздух. Здесь не допускаются никакие повреждения. Кроме того, необходимо проверить воздушный фильтр. Загрязнения снижают его способность пропускать воздух, из-за чего последний подается в цилиндры в недостаточном количестве.

Допустимый люфт для осевого смещения турбинного вала равен 0,05 мм. Такую выработку обнаружить без приборов практически невозможно. Зато радиальное смещение может быть до 1 миллиметра. Это уже чувствуется. Если, во время контроля крыльчатки, обнаружены значительные отклонения от приведенных данных, то можно утверждать, что компрессор сильно изношен.

Если выхлоп дизеля сизый или белый, значит, масло попадает в цилиндры, с последующим его сгоранием. Такая неисправность, кроме других причин, может случиться еще и из-за неполадок в турбокомпрессоре. Увеличенный расход масла (на каждую тысячу пробега – около 1 литра) тоже говорит о той же проблеме.

В таком случае, надо осмотреть воздухофильтр и турбинный ротор. Если фильтр забит грязью, то воздуха через него проходит меньше, чем необходимо. Значит, между кассетой с подшипниками и корпусом крыльчатки возникает большая разность давлений. Вследствие чего, в корпус компрессора начинает протекать масло из кассеты. Если же все в порядке, тогда следует проверить сливной маслопровод. В нем не должно быть трещин, загибов и прочих неприятных «сюрпризов».

У подъема давления бывает и другая причина. Это происходит, если газы из камеры сгорания проникают в картер. Подобное явление мешает нормальному сливу турбинного масла. Такая поломка может быть из-за перебоев в работе вентиляционной системы картера. Силовой агрегат будет сапунить. Если турбинка исправна, то во впускном и выпускном коллекторах движка признаков попадания масла в большом количестве быть не должно.

Первые признаки неисправности

Конечно, если водитель не имеет опыта работы с автомобилями, не стоит сразу разбирать устройство и пытаться выявить неисправность изнутри. Есть несколько признаков, указывающих на то, что турбокомпрессор не работает должным образом:

Появление синего или черного дыма при выдохе;
очень громкая работа дизельного агрегата при различных нагрузках;
двигатель часто перегревается;
расход топлива постоянно увеличивается, как и расход масла;
ухудшение тяги, потеря мощности и динамики.

Каждый из этих симптомов может указывать не только на неисправность турбины, но и на ряд других мелких неисправностей. Если причина не в турбокомпрессоре, немедленно обратитесь в сервисный центр для дальнейшей диагностики. Чем раньше будет обнаружена неисправность, тем дешевле будет ее отремонтировать.

Рассмотрим, как проверить турбину дизельного двигателя при помощи спецоборудования

Если вы почувствовали, что автомобиль вдруг перестал набирать обороты и пропала былая мощь, то, по всей вероятности, турбонаддув перестал выполнять свое предназначение. Для проверки его работы необходимо, в первую очередь, диагностировать датчик давления воздуха, нагнетаемого в коллектор, так как причина неисправности часто оказывается в нем.

Такие работы нужно производить в условиях специализированного автосервиса. Для проверки датчика к специальному разъему автомобиля присоединяют диагностический прибор и считывают информацию о работе датчика.

Вторым действием в место выхода из турбины нагнетаемого воздуха подсоединяют специальное устройство с манометром и производят замеры, которые определяют состояние турбонагнетателя. Дополнительно проводится диагностика системы смазки турбины.

Признаки поломки

Признаки неисправности турбины бензинового двигателя часто можно заметить даже не посещая сервис. Однако если обнаружен какой-либо симптом, необходимо обратиться в сервис, так как самостоятельно проверить турбину на бензиновом двигателе и произвести ремонтные работы не выйдет.

К основным признакам относят:

снижение тяги;
из выхлопной трубы замечен сизый или черный дым;
при запуске двигателя слышен посторонний свист или скрежет;
увеличился расход топлива и замечена утечка масла;
резко падает уровень давления воздуха и масла в системе.

В домашних условиях можно провести предварительный осмотр турбокомпрессора, чтобы выяснить, на что следует обратить внимание в первую очередь. Для начала, при разборе агрегата, необходимо проверить патрубок, через который в тубонагнетатель подается воздух

Нарушение его целостности может привести к посторонним шумам. Кроме того, при осмотре патрубок должен быть практически сухим. Обнаруженное масло свидетельствует о том, что двигатель износился или же турбина вышла из строя

Для начала, при разборе агрегата, необходимо проверить патрубок, через который в тубонагнетатель подается воздух. Нарушение его целостности может привести к посторонним шумам. Кроме того, при осмотре патрубок должен быть практически сухим. Обнаруженное масло свидетельствует о том, что двигатель износился или же турбина вышла из строя.

Затем нужно тщательно осмотреть лопатки турбины. Если они имеют неровности, сколы и зазубрины, то турбину, скорее всего, придется заменить.

Осевой люфт турбонаддува не должен превышать показателя 0,05 мм, радиальный — 1 мм. Если показатели превышены — турбина требует ремонта.

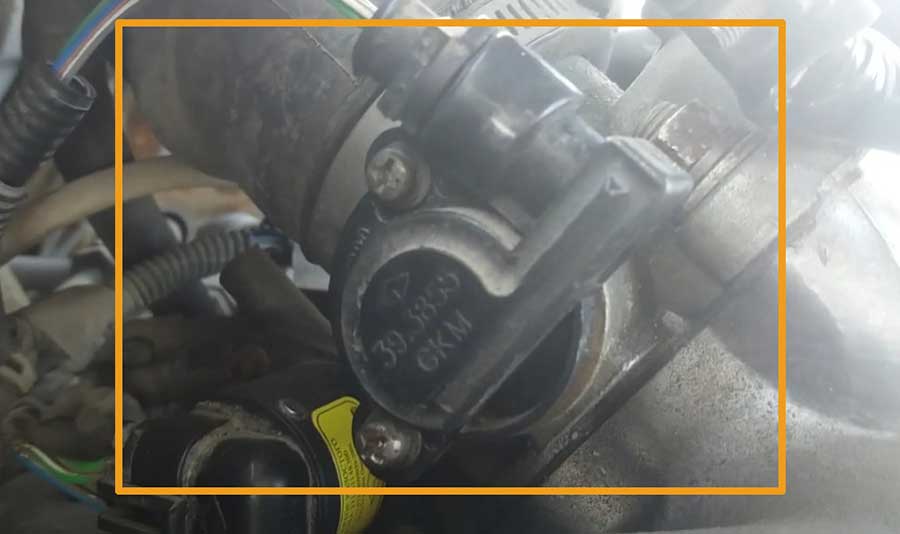

Спровоцировать поломку может нарушение геометрии соединения впускного коллектора с трубкой датчика. Обнаружение трещин, потертостей на этом элементе говорят о необходимости его замены. Если в системе замечены следы утечки антифриза — также следует проверить герметичность всех соединений.

Ремонт турбин дизельных двигателей – изучаем причины поломок и способы их устранения

Специалисты рекомендуют проводить ремонт турбин дизельных двигателей только в крайних случаях, если не обнаружены какие-либо другие поломки мотора. Поскольку может быть, что причина неисправности совершенно иная, а времени и сил будет потрачено много.

Ремонт турбин дизельных двигателей – изучаем устройство механизма

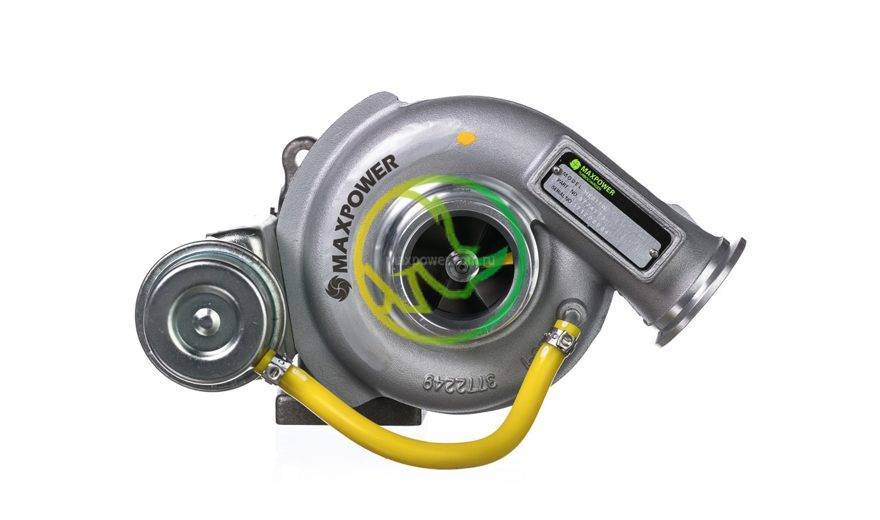

Турбина представляет собой крыльчатку, насаженную на вал, через который приводится в движение компрессор. Его корпус изготавливается из жаропрочного алюминиевого сплава, а вал делают из среднелегированной стали. Эти детали ремонту практически не поддаются и в случае выхода из строя их просто заменяют новыми.

Корпус турбонаддува дизельного двигателя отливается из чугуна. В процессе активной работы, в основном, происходит износ постели под подшипниками и гнезда уплотнительного кольца. Улитку турбины отливают из чугуна, за счет ее сложной формы образуется поток газов, который и приводит в движение весь описанный агрегат.

Под улитку компрессора изготавливают алюминиевую отливку с местом под крыльчатку. Во время вращения компрессор затягивает через центральное отверстие воздух, после чего сжимает и по кольцевому каналу нагнетает в двигатель. Устройство данного механизма не отличается сложностью, но для его изготовления требуется высокая точность литья и минимальные допуски при подгонке деталей.

Ресурс турбины дизельного двигателя – как продлить срок?

Включение турбины происходит с первыми оборотами двигателя, а заканчивается несколько позже после его остановки. При запуске мотора выхлопные газы моментально попадают в улитку турбины, что приводит в движение вал с крыльчатками. На холостых оборотах давление выхлопных газов невелико, а потому скорость вращения турбины практически не влияет на объем воздуха, который подается в двигатель.

По мере роста оборотов происходит увеличение количества выхлопных газов, вследствие чего увеличиваются обороты турбокомпрессора, и турбина начинает работать в штатном режиме. Бытует мнение, что ресурс турбины дизельного двигателя невысок.

Обычно ресурс турбокомпрессора снижается вследствие несоблюдения правил эксплуатации и нарушения рекомендаций производителей:

несвоевременная замена масла;
использование некачественной смазки;
резкий набор оборотов на непрогретом двигателе;
засор масляных каналов, в результате чего происходят перебои с подачей смазки;
остановка горячего двигателя без выдержки на холостом ходу.

Еще одно заблуждение – срок службы турбины дизельного двигателя не зависит от уровня подготовки водителя. Как свидетельствует практика, в эксплуатации двигателя с турбиной нет ничего сложного. Для его бесперебойной работы необходимо соблюдать те же правила, что и при обслуживании обычного мотора. Только необходимо учитывать некоторые нюансы, которые изложены выше.

Эксплуатация дизельного двигателя с турбиной – секреты бережливости

Эксплуатация дизельного двигателя с турбиной требует регулярной проверки состояния воздушного фильтра, так как при его загрязнении создается повышенное давление на всасывании, что приводит к снижению производительности компрессора. Из-за высокой вязкости масла при запуске холодного двигателя ощущается дефицит смазки, поэтому турбинированный мотор требует основательного прогрева.

Далее рассмотрим основные признаки неисправности турбины дизельного двигателя:

Черный выхлоп, двигатель не развивает максимальные обороты. Это может быть следствием недостаточного поступления воздуха, что бывает вызвано загрязнением воздушного канала или разгерметизацией выпускного коллектора. Довольно часто утечка наблюдается через неплотные соединения патрубков.
О неисправности турбины может свидетельствовать синий цвет выхлопных газов. Причиной может быть попадание масла в выхлопной коллектор. В этом случае необходимо проверить целостность роторов и состояние сливной системы, идущей от турбины к двигателю. Иногда в ней образуются засоры или сужения.
Иногда неисправности турбины дизельного двигателя приводят к его громкой работе. Для определения причины необходимо тщательно проверить герметичность трубопроводов, а также легкость вращения оси компрессора. Возможно, роторы повреждены, деформированы или слишком потерты. В этом случае потребуется демонтаж всего узла для осмотра и ремонта.

Одна из частых причин, почему пропадает тяга в двигателе

Надежность машины и длительность эксплуатации обусловлены конструкцией автомобиля, системой, качеством используемых автопокрышек. Если неправильно подобрать шины, поездка на таком авто не будет безопасной. Зимние, летние колеса и резина на любой сезон отличаются друг от друга по виду использования, протектору, типу проходимости и другим признакам. Шины с разным индексом нагрузки – это небольшая деталь автомобиля. Автоколесо можно заменить на ходу. Что делать, если пропадает тяга в двигателе с турбиной? Агрегаты отличаются по степени работы и производительности, конструкция – одинаковая. Почему устройство не живет долгий срок?

Многочисленные неисправности, плохо отремонтированных и восстановленных турбокомпрессоров и другие дорогостоящие детали сформировали среди автолюбителей и автомехаников устоявшиеся взгляды. Считается, что качественно восстановить деталь невозможно. Нужно покупать только новую турбину.

Какие бывают повреждения?

— Потеря герметичности роутера;

— Проникновение масла в коллектор;

— Закоксовывание внутренних лопаток турбины.

Из-за плохой смазки быстро изнашиваются и приходят в негодность подшипники роутера. Роутер начинает соприкасаться с корпусом. В исключительных случаях разрушаются лопасти. Инородные частицы проникают во внутрь турбины. Образование смолистых отложений в каналах подвода масла приводит к снижению качества масла и заклиниванию геометрии. На более современных турбинах выходят из строя электродвигатели.

Одна из частых причин отсутствия тяги в двигателе с турбиной

На впускных патрубках бензиновых и дизельных двигателей часто появляются трещины. Машина перестает нормально ехать, плохо разгоняется и выбрасывает клубы черного дыма. Мотор глушат, потом заводят, но при первом ускорении на панели начинает сигналить желтая лампочка «check engine». Необходимо проверить двигатель.

В первую очередь, осмотрите патрубок. Чаще всего надо только поменять треснутый кусок резины. Специальный материал выдерживает температуру и давление. Стоимость — от 10 до 50 евро несоизмерима с заменой всей турбины за 1000 евро (около 70000 руб.)

Внешние признаки похожи на выход из строя всего двигателя: по-черному дымит и не хочет ехать, Сразу же осматривайте впускной тракт. Это может быть и впускной патрубок, и пробитый интеркулер. Начинается утечка — появляются проблемы.

Турбина регулируется вакуумом. При осмотре шлангов, если есть хотя бы маленькая дырочка, у мембраны не хватает сил, чтобы вытянуть клапан. Машина останавливается и дальше не едет.

Если пропала тяга во время движения автомобиля

Можно взять хороший скотч, желательно, армированный и стальную проволоку. Армированным скотчем или липучкой по патрубку делается несколько витков, аккуратно накручивается проволока.

Не забывайте, что система находится под высоким давлением и скотч без проволоки не выдержит. Материал не даст патрубку раздуваться. Можно обойтись без проволоки, если не давить на «газ». Но это временная мера. В дальней дороге нужна скорость и хорошая работа мотора. Если патрубок лопнет, машина совсем перестанет ехать.

Основные признаки неисправности турбины двигателя автомобиля

Плохое ускорение

Если вы заметили замедленную реакцию со стороны двигателя при разгоне, очень вероятно, что турбокомпрессор сломан, так как это один из самых распространенных признаков. Это связано с отходами турбо, а также проблемами с системой подачи топлива. Однако во всех случаях, если ускорение замедляется, рекомендуется обратиться за специализированной помощью в сервисный центр.

Громкий свистящий звук

Турбокомпрессор не только увеличивает мощность двигателя и снижает уровень вредных выбросов, но и делает его тише, поскольку заглушает звук всасываемого воздуха. Однако если вы слышите громкий свистящий звук, исходящий от двигателя, это признак того, что турбонагнетатель не работает должным образом. Как правило, чем громче шум, тем серьезнее проблема, и ее причины включают повреждение крыльчатки компрессора, обрыв вакуума, сломанные шланги или плохие настройки ЭБУ.

Повышенный расход топлива

Еще одно преимущество использования турбонагнетателя — повышенная топливная эффективность. Поэтому, если вы заметили, что расход топлива вашего автомобиля значительно увеличился, вам следует обратиться к механику. Этот симптом может быть вызван множеством проблем, в том числе утечкой в турбонагнетателе, из-за которой топливо попадает в выхлоп.
