Выхлопная система и роль катализатора в ней
Многие автовладельцы желают улучшить свой автомобиль. Существует несколько направлений в тюнинге машины. Внешний тюнинг проводиться в основном по кузову, внутренний по салону, а технический улучшает показатели машины.
Технический тюнинг одно из самых сложных и дорогостоящих направлений и распространенных направлений в улучшении автомобиля. Повышение скорости разгона и увеличение лошадиных сил является самыми распространенными видами работ. Но мало кто представляет себе что данные преобразования неизбежно влекут за собой цепочку и других изменений, например необходимость преобразования выхлопной системы.
Специалисты из автосервиса «Лёха Выхлоп» занимающиеся ремонтом выхлопных систем подробно рассказали в чем заключается суть тюнинга выхлопной системы и зачем она нужна. Если у вас возникли проблемы, например, с катализатором Skoda или другой частью выхлопной системы, то вы можете получить консультацию работников сервиса по телефону, а так же пройти диагностику.
И так, основы тюнинга выхлопа заключаются в повышении эффективности выхлопных газов, но неверно полагать, что наименьшее сопротивление ведет к наивысшей эффективности. Сняв глушитель, радикально снижается сопротивление выхлопных газов, но также снижается крутящий момент двигателя, что отрицательно влияет на запуск и ускорение транспортного средства, поэтому необходимо обеспечить правильное противодавление выхлопных газов.
Выхлопные коллекторы являются самой оптимальной частью, где изменив форму, длину и соединения коллектора, можно повлиять на характеристики двигателя. Система выпуска отработанных газов играет жизненно важную роль в выбросах выхлопных газов и уровне шума автомобиля.
Складные глушители, как правило, имеют жесткие изгибы и раздробленные участки, чтобы снизить стоимость производства и компоновку. При правильной конструкции снижается шум и увеличивается крутящий момент при самых низких оборотах.
Спортивные глушители имеют более плавные изгибы для повышения эффективности выхлопной системы, и каждая система настроена под конкретный автомобиль, так что спортивные автомобили могут иметь эффективную мощность во всем диапазоне оборотов, в то время как седаны и универсалы будут уделять больше внимания производству крутящего момента.
Звук также настраивается. Турбины используют энергию выхлопных газов для выработки мощности и, таким образом, становятся сопротивлением в выхлопной системе, поэтому глушители для автомобилей с турбонаддувом имеют меньшее сопротивление по сравнению с автомобилями NA.
Обычно угол изгиба патрубков выхлопной системы довольно острый, потому что при проектировании системы особое внимание уделяется затратам, снижению шума и низкоскоростному крутящему моменту. По этому глушитель с острым углом изгиба больше поглощает шума. Выхлопные системы спортивного типа обычно ориентированы на повышение эффективности выхлопа; следовательно, угол изгиба трубы является плавным, и глушитель представляет собой прямую конструкцию, через которую труба проходит прямо внутри глушителя
Уровень шума выхлопных газов становиться более громким
Выхлопные системы спортивного типа обычно ориентированы на повышение эффективности выхлопа; следовательно, угол изгиба трубы является плавным, и глушитель представляет собой прямую конструкцию, через которую труба проходит прямо внутри глушителя. Уровень шума выхлопных газов становиться более громким.
Катализатор очищает выхлопные газы, чтобы они были менее вредными для окружающей среды. Катализатор имеет тонкую сетчатую структуру с множеством крошечных отверстий, вызывающих сопротивление потоку выхлопных газов. При рассмотрении только эффективности выхлопа наилучшие результаты будут достигнуты при удалении катализатора, но это приведет к выбросу вредных газов в атмосферу и сделает звук выхлопа очень громким.
По этим причинам удаление катализатора из транспортного средства запрещено законом во многих странах. Чтобы эту проблему, был разработан металлический катализатор HKS 150, который имеет более грубую сетчатую (ячеистую) конструкцию, обеспечивающую более эффективный поток выхлопных газов, сохраняя при этом очищающие свойства благодаря инновационному дизайну, сочетающему производительность с социальными обязанностями. Так же существуют аналоги таких катализаторов. Катализаторы можно подобрать в автосервисе «Лёха Выхлоп», +74951424327, +79031292000, https://лёха-выхлоп.москва/, г.Москва, Сокольнический Вал 1к1.
Как проверить катализатор на неисправность
Диагностировать агрегат можно и самостоятельно, но для этого надо владеть должными знаниями и специальным оборудованием. Для более точно проверки мы рекомендуем обращаться в специализированный автосервис, где есть специалисты, обладающие нужными навыками и оборудованием.
Разберем 3 основных способа проверки на неисправность.
Визуальный осмотр
В таком случае осматривается он снаружи. Наличие механических повреждений, деформаций могут являться причиной повреждения сот внутри. Однако, выяснить точно, повреждены ли соты снаружи невозможно, для этого его надо демонтировать.
Также узел можно демонтировать и проверить на просвет. Целые соты говорят и исправном катализаторе. Однако не у всех авто — это можно сделать, конструкция может отличаться.
Проверка противодавления
Действенный способ проверки – определение противодавления в выпускном коллекторе. Диагностика осуществляется путем измерения давления выхлопа авто, а затем сравнивания его с нормальным. Здесь будет необходим манометр.
Первым делом необходимо будет извлечь лямбда-зонд и на него место подсоединить манометр. Главное, подсоединить так, чтобы было герметично. Заведя автомобиль, повысить обороты двигателя до 2.5-3 тыс. и удерживать в течении секунд 10.
Давление по показаниям манометра не должно быть выше 0,3 кгс/см2. Если выше, в таком случае катализатор забит.
Диагностика мотор-тестером
Для данной проверки Вам будет необходимо специально оборудование, позволяющее узнать состояние многих элементов и узлов авто на основе осциллограммы. Данное оборудование устанавливается на место свечи зажигания, и на заведенном моторе снимаются показания.
Диагностика мотор-тестером в автосервисах в Москве:
Загружаем автосервисы…
+7 Станция метро: Алтуфьево
«МИКА», Москва, ул. Лобненская, дом 17
Записаться сейчас
Однако диагностировать на неполадки достаточно проблематично, когда автомобиль уже перестал заводится, либо сразу глохнет. Различное оборудование и сканеры уже не покажут ошибку по поломке катализатора.
В таком случае точно понять, исправлено ли устройство, можно только путем его демонтажа, либо выкрутив датчик кислорода, попытаться запустить двигатель.
Так как же проводится диагностика агрегата:
- Первым делом выполняют компьютерную диагностику;
- Анализируют симптомы;
- Проверяют чистоту выхлопов;
- Проводят эндоскопию;
- Проверяют всю систему отходов выхлопных газов и проводку;
- Проверяют ПО транспортного средства.
Чтобы узнать подробнее о том, как вас «разводят» в автосервисе, кликните на любой из мессенджеров ниже
Можно ли удалить катализатор
При удалении катализатора его очень часто заменяют на пламегаситель. Последний выравнивает поток выхлопных газов. Его установка рекомендуется для устранения неприятных шумов, которые возникают при удалении катализатора. При этом, если вы выбрали именно удаление, лучше полностью снять устройство и не прибегать к рекомендациям некоторых автомобилистов пробить в нем отверстие. Подобная процедура улучшит ситуацию только на время.
В автомобилях, соответствующих экологическим стандартам Евро-3, помимо удаления катализатора необходима перепрошивка электронного блока управления. Ее обновляют до версии, в которой отсутствует каталитический нейтрализатор. Также можно установить эмулятор сигнала кислородного датчика, который избавит от необходимости перепрошивать ЭБУ.
Наилучшим решением при поломке каталитического нейтрализатора будет его замена на оригинальную деталь в специализированном сервисе. Таким образом будет исключено вмешательство в конструкцию автомобиля, а его экологический класс будет соответствовать заявленному производителем.
Удаление каталитического нейтрализатора
Это самый радикальный способ избавится от проблем с ним. Но владельцев подстерегает некоторые сложности после его «вырезания» – нужно правильно настроить всю систему работы двигателя, так как блок управления считывает данный от датчиков кислорода, которые находятся на входе и выходе из катализатора. Так как его уже нет в выхлопе, его нужно как-то обмануть.
Для этого используют обманки лямбда-зондов. Их есть несколько разновидностей, подробно я писал про них в статье, ссылка выше. У каждой есть свои плюсы и минусы.
Можно выделить важные моменты, после его вырезания:
- Нельзя скупится на покупку качественных обманок, желательно использовать электронные лямбда-обманки;
- В случае перепрошивки «мозгов» обращаться только к профильным специалистам. В противном случае получить большие проблемы в работе и надежности двигателя.
Как это работает?
Каталитический нейтрализатор призван очищать выхлопные газы методом доокисления до водяного пара и углекислого газа. Процесс проходит на поверхности керамических сот, покрытых тончайшей пленкой благородных металлов (платины, родия и палладия). Перед блоком каталитического нейтрализатора установлен первый, управляющий, датчик кислорода (лямбда-зонд). Он измеряет количество свободного кислорода в выпускных газах, и блок управления двигателем обеспечивает процесс сгорания в цилиндрах так, чтобы кислорода оставалось достаточно для доокисления вредных веществ в нейтрализаторе. За нейтрализатором ставят второй, диагностический, лямбда-зонд. Он проверяет, как прошел процесс нейтрализации — много ли осталось кислорода.
Почему вообще возникает идея вырезать каталитический нейтрализатор отработавших газов? Ведь очень немногие отключают сами у себя климат-контроль или, например, систему АБС. Чем же это сравнительно новое устройство помешало?
Решение или вредительство?
Каталитические нейтрализаторы на некоторых моторах начинают разрушаться при пробегах меньше 50 000 км. И владельцы, начитавшись страшилок, едут их ликвидировать. Удалить «каталик» можно двумя способами. Просто извлечь всю керамическую начинку и слои пристеночного уплотнителя. Только надо делать это на снятом устройстве, потому что можно затолкать частицы в цилиндры через открытые клапаны. Звук выхлопа после такой процедуры может стать несколько громче на определенных режимах. Кому это не нравится, вскрывают катколлектор и вместо керамических блоков вваривают пламегаситель.
Как проверить катализатор на машине
Диагностировать неисправность катализатора водитель может самостоятельно, при наличии должных знаний и необходимого оборудования. Также практически любой автомобильный сервис выполняет платную проверку катализатора. Можно выделить 3 основных способа, как проверить катализатор.
Метод 1: Визуальный осмотр
Наличие проблем в работе катализатора можно определить «на глаз». Если корпус детали деформирован, велик шанс, что повреждены «соты» катализатора. При этом снаружи не получится осмотреть устройство на забитость грязью и продуктами сгорания, соответственно, потребуется снимать катализатор с автомобиля.
Проблема кроется в том, что снять катализатор с автомобиля довольно трудно. Для этого потребуется яма или подъемник, поскольку система выхлопа находится на днище машины. Кроме того, у каждой модели машины свой принцип демонтажа устройства, с которым можно ознакомиться в технической литературе по конкретному автомобилю. Также проблемой является «прикипание» фиксатора катализатора, из-за чего часто снять деталь удается только с использованием «болгарки».

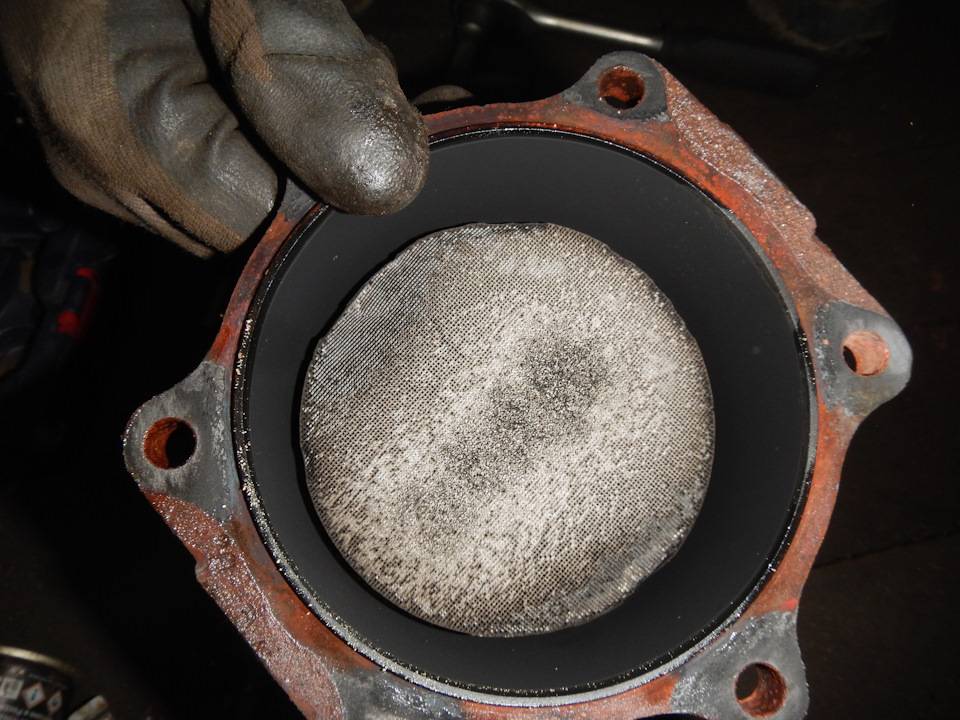

Сняв катализатор, необходимо осмотреть его на наличие просветов. Забитый грязью катализатор можно почистить или заменить на новый.
Важно: Не на всех автомобилях конструкция катализатора позволяет осмотреть его внутренности и определить их чистоту
Метод 2: Проверка на противодавление
Самый распространенный метод проверки катализатора на машине, который не требует его демонтажа. Суть проверки на противодавление заключается в том, что измеряется давление выхлопа машины, которое после сравнивается с идеальными показателями. Для диагностики автомобиля подобным способом потребуется манометр и импровизированный переходник для его подключения.
Как в первом методе, машину лучше поднять или загнать на яму. Далее необходимо снять первый лямбда-зонд (он же датчик кислорода), и на его место подключить манометр. Поскольку напрямую вкрутить его не получится, необходим переходник, которым может выступать резиновый шланг
Важно его соединить таким образом, чтобы создать полную герметичность. После этого двигатель заводят и поднимают обороты до 2500-3000 за секунду, поддерживая их 10-15 секунд
За это время необходимо зафиксировать показания манометра. Далее значения сравниваются со следующими данными:
- 0,3 кгс/см 2 – катализатор в норме;
- 0,35 кгс/см 2 – если двигатель не дорабатывался, значение повышенное. Для доработанных моторов показатель в норме;
- 0,5 кгс/см 2 и выше – имеются явные проблемы с катализатором.
Выше названы средние цифры, которые могут быть применены, как ориентиры. В идеале, при диагностике лучше найти показания для конкретной модели машины.
Метод 3: Диагностика мотор-тестером
Мотор-тестер представляет собой комплект оборудования, которое позволяет определить состояние многих параметров машины на основе осциллограммы. При подобном способе проверки диагностическое устройство устанавливается вместо свечи зажигания, после чего двигатель стартует и снимаются осциллограммы. На их основе специалисты делают выводы о состоянии катализатора автомобиля.
Устранив вовремя проблемы с катализатором, можно избежать дорогостоящего ремонта двигателя и значительно снизить расход топлива.
Сегодня мы поговорим про признаки неисправности катализаторов. Многие автовладельцы считают, что это устройство вечное, но к сожалению это далеко не так. Но обо всем по порядку.
Признаки неисправности катализатора на машине
Водитель, даже с малым опытом, без проблем сможет определить наличие неисправности в системе выпуска, которая, чаще всего, связана с катализатором. Если отработавшие газы начали плохо проходить на выхлоп, это отразится следующим образом на «поведении» машины и мотора:
Машина начнет с трудом набирать скорость. При этом проблема чувствуется до определенного момента, который зависит от степени загрязненности или повреждения катализатора. Например, при разгоне по загородной трассе автомобиль медленно будет увеличивать скорость на низких передачах, а при переходе на повышенную (и набор высокой скорости) он начнет работать в обычном режиме. Может сложиться ощущение, что сзади в автомобиле находится тяжелый груз, из-за чего разгон происходит медленно;
Горит лампочка Check Engine. При сильном загрязнении катализатора некоторые электронные блоки управления зажигают лампочку с требованием проверки двигателя, чтобы водитель понимал о наличии неисправности. При этом на бортовом компьютере может загореться оповещение об ошибке P0420 – проблема с эффективность мотора;
Повысился расход топлива. Из-за загрязненного катализатора увеличивается расход топлива
Обращайте внимание, что повышение расхода говорит о неисправности в системе выхлопа только в том случае, если имеется проблема с медленным набором скорости.
Если катализатор сильно поврежден или забит, двигатель может не заводиться. Или же мотор будет стартовать, но через несколько секунд работы глохнуть.
Метод проверки на противодавление
Катализирующая система может быть также проверена с помощью специализированного прибора — манометра. В данном случае вместо зонда-лямбда в корпус вставляется манометр (помните, что вставлять его нужно до катализатора).
Производятся все эти манипуляции через специальный переходник.
Для начала самой проверки вам понадобится завести двигатель вашей машины. Каждый режим работы двигателя должен функционировать нормально, и диапазон давления должен быть не менее, чем 2.0 — 3.0 кПА. Если же вы не хотите самостоятельно заниматься данным вопросом, то вам нужно отвезти свою машинку на соответствующее СТО. Вместо свечи специалисты сервиса вставляют специализированный датчик, который и показывает им всю необходимую информацию — этот способ называется «проверка мотор-тестером». Сейчас мы расскажем вам о нём подробнее.
Если забился катализатор, что делать: мнения автолюбителей
1. «Подробно о «катах».
Конечно, на машине можно ездить, даже если «каты» удалены. Однако инженеры на заводе зачем-то же их придумали. А сделали их для того, чтобы снизить количество вредных веществ в выхлопных газах. Забился катализатор, не знаете, что делать?
Вариантов действий три:
- заменить нейтрализатор;
- монтировать универсальный каталитический элемент;
- вырезать катализатор, который забился, если ваш бюджет ограничен. После этого единственное, что вам необходимо сделать, это установить пустую банку обратно или же монтировать пламегаситель (турбину), вварить трубу.
Решили монтировать пустую банку от забитого нейтрализатора либо трубу? Тогда выхлоп будет слишком громким, а глушитель и резонатор быстро выйдут из строя. Чтобы избежать этих проблем, лучше использовать пламегаситель.
Какие могут быть неприятности, если катализатор забился и вы установили вместо него пламегаситель? Если модель вашего авто настроена под Евро-2, то все будет в порядке. Монтируете пламегаситель, перепрошивать ничего не надо.
Если у вас авто с нормами выпуска Евро-3 и выше, то возникнет сложность с отключением заднего лямбда-регулирования. Отправляйтесь в любой автосервис, где есть СТАР-диагностика. Данную неисправность там устранят, конечно, если у вас не последняя серия ЭБУ, к примеру МЕ2.8. Но даже в этом случае некоторые мастера смогут отключить заднее лямбда-регулирование, просто надо найти такой автосервис.
2. «Удалил «каты», машина стала ехать быстрее».
Пробег W-124 трехлитрового на 103-м двигателе был небольшой. Но уже начали сыпаться верхние груши катализатора, которые находятся в «штанах», 2 небольшие бочечки.
Сначала начали делать нижнюю бочку, выкрутили ее, потом стали ремонтировать верхние. В итоге теперь на машине прямоточный выхлоп, без пламегасителей. Не было специалиста, кто бы посоветовал делать иначе.
После такого «усовершенствования» авто без проблем откатало 8 лет. Система выхлопа исправна, единственное, что мне не нравится, — громкий выхлоп. Бонус — прибавка лошадиных сил. Все вышеперечисленное относится к ранним, не особо «умным» системам.
3. «Делать что-либо бессмысленно».
Нейтрализатор не сделает из вашей машины «жигули». Его предназначение — снизить количество вредных веществ в выхлопе, чтобы авто соответствовало нормам Евро-4, Евро-5. Но ведь топливо в нашей стране под эти нормы не подходит. Поэтому и делать катализаторы — бесполезное вложение. Вы обнаружите, что новый нейтрализатор забился, через 5 тыс. км. Грубо говоря, «катализатор» — вещество, влияющее на химическую реакцию, но не участвующее в нем. А это все химия, а не механика.
Что делать, если катализатор забился? Не хотите получить слишком громкий выхлоп? Тогда надо делать не пустую трубу, а пламегаситель, который снизит кинетическую энергию газов. Если движок большой, можно установить новые «каты» (с лямбда-зондами) или сделать «обманки».
4. «Когда катализатор забился, надо ехать к опытному мастеру».
Когда «каты» вырезаются, а на их место монтируется труба, средняя и задняя часть глушителя быстро выходят из строя. Выход — делать вместо нейтрализатора пламегаситель. На моем авто катализатор забился, в результате машина стала плохо ехать. Не знал, что делать. Потом нашел хорошего механика на СТО, он мне все детально объяснил. Монтировали пламегаситель, динамика авто пришла в норму. В этом автосервисе дали гарантию, что 2 года все будет в порядке. Правда, никаких проблем с выхлопной системой нет.
5. «Сохранить двигатель».
Если катализатор забился, самое страшное, что может случиться, это не потеря мощности и повышение расхода топлива, а снижение пропускной способности. В результате повышается давление между головкой блока и нейтрализатором.
Когда мотор глушишь, останется один или несколько недокрытых выпускных клапанов. В итоге отработанные газы под большим давлением вместе с керамическими микрочастичками попадают в двигатель.
Как только вы его заведете, этот абразивный порошок начнет стирать хон. Появятся небольшие борозды на цилиндрах, кольцах, мотор начнет «жрать» масло.
