Как проверить искру на катушке зажигания
Катушка зажигания не относится к тем агрегатам, которые постоянно ломаются и доставляют иные неприятности, но в ряде случаев проблемы все же отмечаются. Наиболее часто причиной проблем становится повреждение обмотки. Последующий за этим пробой слоя изоляции приводит к короткому замыканию. Катушка может повреждаться также в результате перегрузок, вызванных неисправными свечами зажигания, или дефектами в самих высоковольтных проводах.
Перед тем, как проверить искру на катушке зажигания, желательно загнать автомобиль в сухой гараж. Вся работа может быть выполнена самостоятельно, без использования специальных приборов. Алгоритм такой проверки стандартен.
После очистки крышки трамблера от грязи она снимается.
Поворотом коленвала на двигателе необходимо добиться замыкания контактов распределителя.
После включения зажигания высоковольтный провод, отходящий от трамблера, подносится к массе транспортного средства
Особое внимание следует уделить расстоянию – оно должно составлять 5 мм.
Для точности проводимой проверки катушки, время от времени потребуется в ручном режиме размыкать контакты трамблера.
Об исправности катушки можно говорить, если появляется яркая искра голубого цвета. Если же она слабая, неуверенная, появляется лишь периодически или совсем отсутствует, катушка подлежит замене, поскольку ее ремонт, как правило, просто невозможен
При установке новой, следует точно соблюдать полярность, в противном случае новая катушка также выйдет из строя. На специализированных СТО проверка катушек осуществляется на специальном стенде, позволяющем тестировать работоспособность устройства в различных режимах работы. Очень простой способ быстрой проверки показан на видео:
Watch this video on YouTube
Катушка зажигания: как понять, что в ней нет искры?
Прежде чем начать разбираться в этом вопросе, важно точно понять, что вообще представляет собой данный узел. В принципе основное его предназначение заключается в преобразовании тока из низкого в высокое напряжение
Ну а если данный элемент имеет какие-либо неполадки, то запустить транспортное средство будет невозможно. Однако и у этого механизма, при наличии нарушений, есть свои характерные симптомы. Распознать, что в катушке нет искры можно по таким признакам:
- Произошло снижение мощности мотора;
- Появились проблемы с запуском;
- Резко вырос расход топлива;
- Периодически возникают перебои на холостом ходу.
Если автомобилист определился с проблемой, и она оказалась связанной именно с катушкой, то далее следует приступать к ремонту. Такую проблему вполне возможно решить самостоятельно, не прибегая к помощи специалистов сервисного центра. Для начала водителю необходимо осмотреть элемент на наличие всевозможных нарушений. Далее, если на катушке будет обнаружена, к примеру, грязь, ее нужно будет удалить сухой тряпкой
Также очень важно при этом обратить внимание на саму проводку. На ней не должно быть скоплений влаги и различных обрывов
Подробнее о проверки катушки зажигания на работоспособность будет изложено в этом видеоролике:
Watch this video on YouTube
Нет искры на инжекторном двигателе или моторе с карбюратором как проверить
Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.
Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя. Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д
Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе
Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.
Полное отсутствие искрообразования указывает на возможные неполадки контроллера, модуля зажигания, неисправности катушки или центрального провода. Начинать диагностику следует с проверки предохранителей. Затем следует оценить состояние контакта «массы», а также проверить высоковольтные провода.
Если искры нет на катушке зажигания, тогда следует продиагностировать работоспособность провода высокого напряжения. Указанный провод должен быть проверен на целостность изоляции, не иметь пробоев, обгорелых участков и т.п. Обнаружение любых дефектов является основанием для его замены.
Также в процессе диагностики системы зажигания следует осмотреть свечи. Делать это нужно в том случае, если электричество доходит до свечей. На карбюраторных авто достаточно снять свечной провод, после чего приблизить его к металлической поверхности (например, кузов авто) на половину сантиметра. Затем нужно покрутить стартером и убедиться в наличии или отсутствии пробегающей искры между проводом и металлической поверхностью. Сама искра также должна иметь определенную интенсивность, быть белого цвета с легким синеватым оттенком. В случае если не замечены отклонения, тогда свечи рабочие. Причиной того, что нет искры на свече, может оказаться катушка зажигания.
Если же замечены проблемы со свечами, тогда обратить внимание нужно на контакты свечей. Указанные контакты не должны иметь загрязнений. Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания
Отсутствие такой возможности укажет на необходимость очистки контактов
Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания. Отсутствие такой возможности укажет на необходимость очистки контактов.
Замена свечей
Существуют свечи зажигания (СЗ) и накаливания (СН). Первые используется для бензиновых двигателей, вторые — дизеля.
Признаки неполадок СЗ:
- ДВС плохо запускается;
- мотор “троит” (плохо разгоняется, не хватает тяги и “мощей”);
- увеличился расход горючего;
- в выхлопе увеличилась доля углекислого газа;
- снижена динамика мотора.
Для СН перечень такой:
- трудно запустить автомобиль в холод;
- на холостых ДВС работает неравномерно;
- белый дым из выхлопной трубы;
- отказ индикатора спирали.
Замену элементов вы можете сделать самостоятельно или доверить ее опытным сотрудникам автосервиса.
Пропала искра – причины
При проверке внимание уделяют не только узлам и агрегатам, но и состоянию
соединений электропроводки, чистоте клемм. Что проверять:
- клеммы;
- АКБ;
- Высоковольтные
провода; - распределитель;
- систему
низкого напряжения; - свечи.
Диагностика

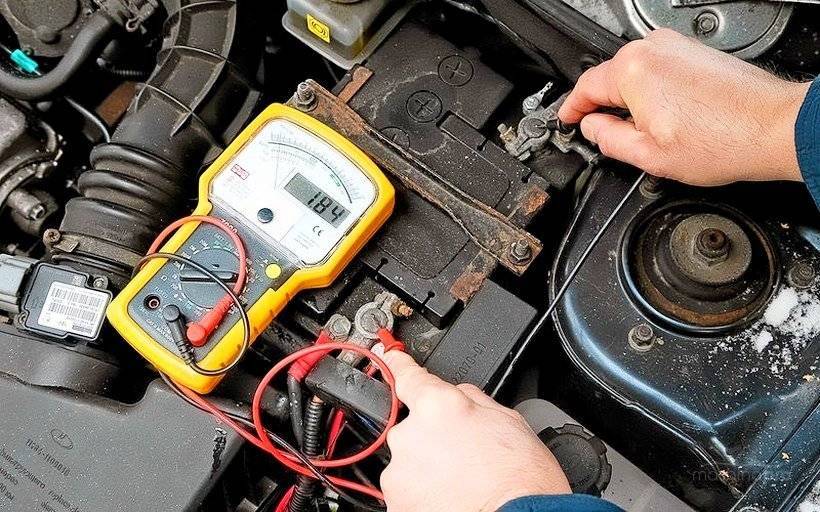

АКБ
Невысокий заряд АКБ, пробой контакта – причина того, что
искра не формируется. Признак того, что батарея садится – это нехарактерно
тихий звуковой сигнал автомобиля и гаснущие лампочки на приборной доске во
время запуска мотора. Что необходимо проверять:
- Клеммы
аккумуляторной батареи. Если видны следы окисления, клеммы чистим и
затягиваем. Предотвратить образование окиси помогает графитовая смазка. - Емкость.
Подзаряжаем.
Диагностика
высоковольтных проводов
Пробой провода высокого напряжения – еще одна распространенная причина, почему
пропадает искра. Водителю желательно осмотреть провода, начиная с кабелей,
которые идут к свечам. Наконечник снимаем со свечи зажигания, провод
осматриваем на предмет разрыва, потертости, целостности изоляции, проверяем
состояние наконечников. Работоспособность самого кабеля проверяем мультиметром.
Проверить качество тока, который проходит через вв, провод можно еще одним
способом, но потребуется помощь напарника. Снимаем провод со свечки, подносим к
кузову, не дотрагиваясь до металла, затем проворачиваем стартер на 2-3 секунды.
Рабочие провода выдают на наконечник стабильную искру белого свечения с синим
отливом.
Катушка
Если проверены провода, контакты, емкость АКБ и свечи, но искры нет, следующими
в списке проверки стоят катушки. Снимаем главный провод с крышки и подносим к
массе, одновременно проворачивая стартер. Неисправная катушка не дает
сформироваться искре, и если наблюдается яркая стабильная искра – неисправен
распределитель.
Во время диагностики внимательно смотрим на все клеммы – закисленные контакты
приводят к возникновению слабой искры или к ее отсутствию.
Проверка цепи низкого напряжения
Причины неисправности, которые приводят к отсутствию искры на свече:
- окисление
контактов прерывателя; - обрыв
провода, соединяющего клемму прерывателя с рычажком; - обрыв
провода подвижного диска.
Если клеммы забиты окислом, контакты зачищаем, регулируем зазор и проверяем
подачу тока. При оборванных контактах проводка восстанавливаем.
Проверяем работоспособность цепи с помощью 12-вольтной лампочки. Лампочку
подключаем с одной стороны к массе авто, со второй – к клемме низкого
напряжения, замыкаем контакт. Если цепь работает нормально, лампа гаснет при
замкнутой цепи и горит при разъеме.
Если при разъеме контактов контрольная лампочка не горит, кроме обрыва
проводков и закисшей клеммы, причина отсутствия искры может быть в сгоревшей
катушке зажигания.
Если нет искры на автомобилях с инжекторным двигателем, для диагностики
используем разрядник. Проверяем катушку, основной провод, контроллер, а также
модуль электронного блока, предохранители и вв провода.
Как проверить искру на свечах?
От качества искры напрямую зависят следующие параметры двигателя:
- расход топлива;
- приемистость силового агрегата;
- износ двигателя.
Своевременная проверка качества искры необходима в процессе эксплуатации транспортного средства.
Причины и признаки некорректного искрообразования
Основными причинами нарушения искрообразования в бензиновых движках являются:
- износ свечей зажигания;
- неправильная установка угла зажигания;
- неисправность системы зажигания (катушки, высоковольтные провода, распределитель, датчики коленвала и распредвала);
- уменьшение компрессии в цилиндрах;
- подсос в системе впуска воздуха;
- заправка некачественным бензином;
- неправильная работа газораспределительного механизма;
- неисправность в системе управления двигателем.
Основные признаки, указывающие на необходимость проверки искры:
- пропуски зажигания;
- «троение» двигателя;
- уменьшение приемистости силового агрегата;
- изменение цвета и состава выхлопных газов;
- сообщение об ошибке двигателя на приборной панели.
В любой из перечисленных ситуаций необходимо в первую очередь проверить искру.
Методы контроля
Для проверки качества искры существуют несколько методов:
1. Визуальный метод контроля. Для его проведения необходимо демонтировать свечу. Желательно это делать на прогретом двигателе. После демонтажа визуально оценивают качество нагара. Если имеется светло-серый или светло-коричневый небольшой нагар, вероятно, искрообразование происходит в штатном режиме. «Мокрая» рабочая область свидетельствует об отсутствии искры. Большой черный нагар – признак неправильной установки угла зажигания. Одновременно проверяют величину зазора рабочей области, целостность конструкции.
2. Проверка искрообразования без демонтажа свечи практическим методом
Данный метод применяют опытные специалисты с соблюдением особых мер предосторожности. Для этого запускают мотор
Далее по очереди отключают-подключают высоковольтные провода. В случае индивидуальных катушек зажигания производят отключение разъемов к ним. Если после отключения характер работы двигателя изменился, значит, свеча работает. Если качество работы двигателя не поменялось, скорее всего, устройство неработоспособно.
3. Проверка методом замены. При этом методе соседние свечи меняют местами. Если пропуски зажигания также «поменялись» местами, устройство не работает.
4. Контроль параметрическим методом. Высоковольтный импульс на свечах достигает 20 тысяч Вольт. Напрямую его измерить обычными измерительными средствами проблематично. Оценить качество импульса можно при помощи неоновой лампочки, подключенной через резистор.
5. Проверка искры в рабочем режиме. Для этого используют дополнительную свечу, которая устанавливается на место проверяемой. Исследуемую свечу демонтируют, подключают к высоковольтному проводу (индивидуальной катушке). Устанавливают надежный контакт массы свечи с металлической основой движка. Производят запуск двигателя. Контролируют искрообразование визуальным методом. Такую проверку лучше производить в темное время суток, приняв максимальные меры безопасности.
6. Компьютерная диагностика современных автомобилей позволяет определить пропуски зажигания в конкретных цилиндрах.
Способы диагностики
Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.
Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.
Проверка искры
Демонтаж СЗ перед диагностикой
Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.
Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.
Проверка мультиметром
Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.
В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео — Дмитрий Мазницын).
Проверка «пистолетом»
Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.
В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:
- СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
- Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
- Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.
Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео — Наиль Порошин).
Проверка искры на модуле зажигания
Бывалые и достаточно опытные водители знают, что троение двигателя и проблематичный пуск мотора довольно часто связан с искрой. А точнее с её отсутствие на свечах зажигания.
Потому каждый владелец автотранспортного средства с инжекторным двигателем обязан знать, как проводится проверка даже в экстремальных полевых условиях. Самым правильным решением будет покупка новых качественных свечей, которые комплектом всегда находятся в бардачке автомобиля.
Снимая с модуля провода-высоковольтники, рекомендуется предварительно маркером нанести на них порядковые номера. Это не даст вам запутаться в процессе обратной сборки.
Если со свечами всё хорошо, а провода также целые, наверняка причина неисправности заключается в модуле. Чтобы убедиться в этом наверняка, можно воспользоваться методом подмены. То есть на место вероятно неисправного модуля устанавливается другой модуль, предназначенный для автомобиля такой же марки и модели. Если проверка показала, что ваш модуль вышел из строя, поскольку с новым всё работает отлично, останется только приобрести новое устройство.
При работе с высоковольтниками, свечами и модулем, обязательно используйте инструменты, на которых предусмотрены изолированные ручки. Дополнительно рекомендуется держать под рукой комплект диэлектрических перчаток.
Чтобы винить во всём модуль зажигания, у вас должны быть соответствующие основания. Есть несколько проявлений или признаков неисправностей, характерных для инжекторного двигателя именно в случае возникновения проблем с этим модулем. Здесь речь идёт о следующих симптомах:
- наблюдается прерывистая работа силовой установки, когда двигатель на холостых оборотах;
- заметно падает мощность;
- дефицит мощности особенно сильно проявляется, когда водитель пытается резко ускориться;
- цилиндры, расположенные рядом друг с другом, работают неправильно.
Также в процессе движения на приборной панели может загораться предупредительная лампа о необходимости проверить двигатель.
Если один или сразу несколько из озвученных симптомов проявляются на практике в процессе эксплуатации вашего транспортного средства, следует насторожиться и морально подготовить себя к тому, что в ближайшее время придётся потратить достаточно солидную сумму денег. Новый модуль стоит не так дёшево, потому автомобилисты не могут радоваться, даже если им удалось обнаружить источник неприятностей, и им оказался модуль зажигания.
https://www.youtube.com/watch?v=ZFJTiLZWSu0
К диагностике модуля рекомендуется приступать только в том случае, когда вы точно исключили всё остальные возможные причины отсутствия искры в системе зажигания.
В этой ситуации наиболее информативная, но при этом достаточно простая проверка искры на инжекторе заключается в использовании тестера. Один щуп идёт непосредственно на контакт, который промаркирован буквой А на разъёме модуля зажигания, а второй щуп подключается к массе. Далее запускается двигатель путём поворота ключа в замке зажигания.
Если при запуске двигателя на вольтметре или мультиметре в режиме вольтметра показывается значение в 12 Вольт, тогда можно говорить об исправном и рабочем состоянии модуля зажигания. То есть менять его или ремонтировать нет никакой необходимости.
Но когда напряжение на измерительном приборе отсутствует, тогда нужно искать причину. Не исключено, что модуль не работает из-за банального выхода из строя предохранителя. Обязательно загляните в блок предохранителей, сверьтесь с руководством по эксплуатации и проверьте состояние плавкого элемента предохранителя, ответственного за модуль зажигания.
В случае выхода из строя модуля, ремонтировать его практически не имеет смысла. Зачастую рекомендуется приобрести новое устройство с аналогичными характеристиками, и установить его на место старого. Поскольку модуль является довольно дорогостоящим устройством, не спешите тратить деньги и покупать его, пока не удостоверитесь в его полной виновности.
Почему искра может отсутствовать?
Перечень ситуаций, по которым может отсутствовать искра в автомобильных свечах, очень велик, на это повлиять может всё что угодно. Попытаемся выделить наиболее часто появляющиеся причины на моделях 2109, 2114, 2110, 2106 автоконцерна ВАЗ:
- слабый заряд АКБ;
- проблема во ВВ-проводах;
- присутствуют неполадки в катушке зажигания;
- проблемы с цепью низких напряжений;
- проблемы с распределителем зажигания.
Также внимание надо обратить на то, какого качества контакты и электрические узлы. Контакты, конечно, можно проверить довольно легко, подёргав их немного пальцами рук
Кроме этого, желательно осмотреть все элементы системы зажигания. Если на них присутствует грязь, масло, вода — их надо тут же вытереть сухой тряпкой. После этого можно попробовать заводить автомобиль.
Проверяем” катушку зажигания
Чтобы провести диагностику катушки, нужно достать основной провод из крышки распределителя. Далее, пробуем провернуть стартёр, дабы увидеть искру от провода.
- Искра образовалась — это говорит об исправности катушки. Значит, проблема заключается в прерывателе.
- При отсутствии искры неисправность искать надо в катушке зажигания.
Если было определено, что проблема заключается именно в катушке зажигания, то её придётся менять. В «немолодых» автомобилях ВАЗ, особенно 2109, 2106, 2114, 2110, это явление отнюдь не редкое.
Проверяем распределитель зажигания
Если есть вероятность того, что проблема заключается именно в прерывателе, то, чтобы произвести диагностику, нужно проводить осмотр его крышки с внутренней стороны:
- Визуально крышка цела и не имеет признаков поломки — промыть, лучше бензином, и поставить на место.
- Есть какие-то видимые признаки поломки или есть какие-либо трещины — требуется замена крышки.
Также нужно проверить на прерывателе центральный его контакт на наличие «зависаний». Это сделать легко: достаточно переместить его угольный наконечник.
Ещё одна проверка, которую можно и даже нужно произвести, — это проверка изоляции ротора прерывателя. Делается это так:
- Сперва центральный ВВ-кабель располагается на расстоянии пяти — восьми миллиметров от электрода.
- Далее, нужно замкнуть и разомкнуть несколько раз контакты. Это всё сделать надо при включённом зажигании.
Если в этом небольшом зазоре проскакивает хоть малейшая искра — это говорит о неисправности ротора. В подобных ситуациях он идёт под замену.
Проверяем цепь низкого напряжения
Для проведения диагностики подобной цепи можно воспользоваться контрольной лампой на 12 вольт мощностью до трёх ватт. Эту лампочку необходимо включить одним контактом на массу авто, другим — на клемму низкого напряжения. После манипуляций с подключением вручную замыкаются контакты прерывателя и включается зажигание. Если цепь исправна, то при замкнутых контактах лампочка тухнет, при разомкнутых — горит. Когда этого не происходит — нужно начинать поиск проблемы в обмотке катушки или в кабелях.
Если же лампа горит постоянно, то это указывает на один из видов неисправностей:
- Контакты прерывателя сильно окислены.
- Провод, ведущий от рычага к клемме прерывателя, оборван.
- Провод, который соединяет корпус с подвижным диском, оборван.
Окисленные провода нужно очистить, после чего система заработает. В любом другом случае необходимо более углублённое вмешательство.
Как проверить силу искры на модуле зажигания
Большинство автовладельцев понимают, что в случае, когда «движок» начинает троить или плохо заводиться, проблема часто заключается в отсутствии искры. Поэтому проверка искры на инжекторе – эта такая манипуляция, которая не должна вызывать какого-либо затруднения у водителя, которому часто приходится сталкиваться с необходимостью ремонта в полевых условиях. Естественно, при себе следует всегда иметь набор из нескольких новых, или просто исправных свечей.
Поскольку отсутствие искры является наиболее частой причиной троения или трудного пуска мотора, а также неустойчивой его работы на холостом ходу, проверка искры на свечах проводится автомобилистами в первую очередь. Чтобы не выворачивать сразу все свечи, можно проверять их поодиночке – извлекая одну за одной с ГБЦ, одевая на них колпаки с проводом от катушки и заземляя каждую свечу на массу. Вращение стартера должно вызывать образование хорошей и яркой искры. При ее отсутствии можно заменить провод (желательно возить с собой запасной) или использовать тот, который заведомо является рабочим.
Снимая высоковольтные провода с модуля, имеет смысл предварительно их пронумеровать – это позволит избежать путаницы в дальнейшем. Проблемы, вызванные свечой или проводами таким образом становятся очевидными. Если же искра на свече так и не появилась, проблема кроется в самом модуле. Для того, чтобы точно определить это, поможет метод «подмены» – рабочий модуль можно на время «позаимствовать» с другого авто этой же модели. Если замена устраняет проблему, можно смело отправляться в автомагазин за новым.
