Как проверить датчик Холла – простая методика, доступная всем

Проверка и ремонт датчиков Холла — Датчики — Статьи

Проверка и ремонт датчиков Холла.

 После обязательного внешнего ос­мотра проверить работоспособность датчика можно с помощью индикатора, собранного по схеме (рис. 3.27, а). Подключаем колодку 8 индикатора к колод­ке датчика-распределителя и соединяем клеммы индикатора с источником питания 12 В. Если при вращении вала датчика-распределителя от руки конт­рольная лампа 1 будет мигать, то датчик исправен.

Более точно датчик можно проверить с помощью вольтметра, подключенного но схеме, приведенной на рис. 3.27, б: подключаем батарею, резистор 2…3 кОм и при вращении вала датчика снимаем показания вольтметра. Верхний уровень импульса должен быть не более чем на 3 В меньше напряжения питания, а ниж­ний — не превышать 0,4 В.

Полную картину работы датчика дает осциллограф, подключенный по схеме рис. 3.27, в. Проверка датчика сводится к наблюдениям на экране осциллографа импульсов датчика при вращении ро­тора и измерению параметров этих импульсов. Вращать ротор 3 датчика-распределителя можно рукой или с по­мощью электродвигателя. Во втором случае к выводам колодки 1 датчика 2 подключаем источник питания посто­янного тока напряжением 9… 14 В и ос­циллограф 5. Между выводом «+» и средним выводом подключаем рези­стор 4 сопротивления 10 кОм. Включа­ем электродвигатель и на различных частотах вращения якоря электродви­гателя на экране осциллографа наблю­даем импульсы, вырабатываемые датчиком. Форма импульса должна соответст­вовать изображенной на рис. 3.28. Время включения t вкл и выключения  t выкл долж­но быть не более 0,5 мкс. Верхний уровень импульса должен быть не более чем на 3 В меньше напряжения питания, а нижний — не должен превышать 0,4 В

Скважность импульса Q должна быть в пределах 3±25 %:

Рис. 3.28. Осциллограмма изменения вы­ходного напряжения датчика Холла

Q = Ти/То.

где Ти — период следования импульсов; Т0 — длительность логического нуля.

Нарушение параметров выходного сигнала и увеличение скважности импульса вызывают нарушение работы транзисторного коммутатора и перебои в работе двигателя. Из-за увеличения скважности происходит перегрев коммутатора и ка­тушки зажигания, а из-за уменьшения — пропуски искрообразования. В случае от­сутствия выходного сигнала необходимой формы на экране осциллографа или на­рушения его параметров датчик Холла подлежит замене

В случае от­сутствия выходного сигнала необходимой формы на экране осциллографа или на­рушения его параметров датчик Холла подлежит замене.

Необходимо учитывать, что измерения длительности времени включения t вкл, и времени выключения t выкл, можно производить только на чувствительных осцил­лографах, на других же импульс имеет почти прямоугольную форму, что затруд­няет определение параметров датчика, но дает возможность проверить его ра­ботоспособность.

Для того чтобы проверить работу датчика Холла воспользуйтесь следующими методами:1.Подключите вольтметр к выходу датчика. Исправный датчик влияет на показатели вольтметра, заставляя его стрелку крутиться в пределах от 0.4 В до величины, отличающейся от напряжения питания не более чем на 3 В.2.Замените ваш датчик тем, в исправности которого вы уверены.3.Замените датчик устройством, имитирующим его работу.

Создание имитации датчика Холла1.Снимите трехштекерную колодку с трамблера (прерыватель-распределитель зажигания).2.Включите зажигание.3.Возьмите отрезок провода и соедините его концы с выходами «3» и «6» коммутатора.

Если в момент соединения появляется искра, значит, датчик Холла поврежден и не способен верно функционировать.

Замена датчика Холла

Неисправный датчик следует заменить работающим устройством. Делается это по следующей технологии:1.Отсоедините крышку трамблера.2.Поверните коленвал таким образом, чтобы метка на его шкиве примерно совпадала со средней меткой на крышке газо-распределительного механизма.3.Отметьте для себя положение бегунка распределителя зажигания.4.Воспользуйтесь ключом на 13 и, отвернув гайки, снимите трамблер.5.Возьмите небольшой молоток и несильными ударами выбейте штифт (стальная трубка), фиксирующий маслоотражательную муфту

Вытяните штифт пассатижами.5.Снимите муфту вместе с ее шайбой, достаньте вал из корпуса трамблера.7.Отсоедините клеммы датчика Холла, отвинтите его и осторожно выньте через щель образованную оттягиванием регулятора

О датчике холла подробно

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». ДХ имеются в разных автомобильных системах современного типа

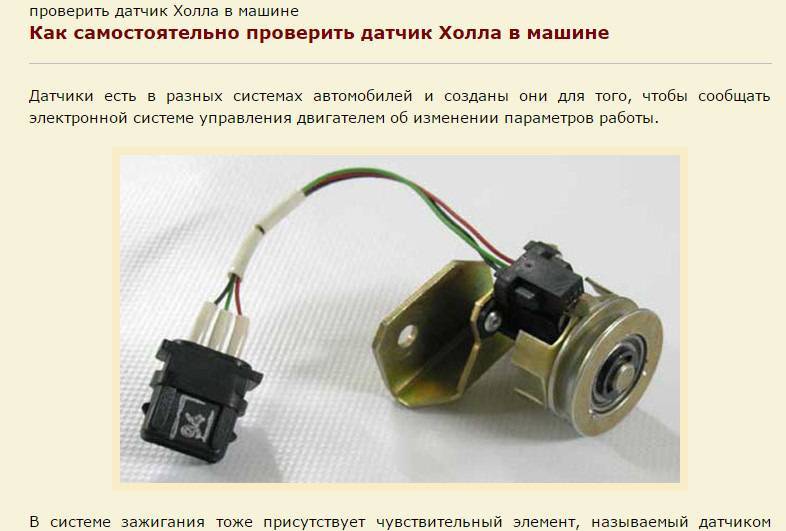

Созданы элементы в целях сообщения ЭСУД (электросистема управления ДВС) важной информации. Последняя касается каких-либо изменений, происходящих в работе мотора

Система зажигания не исключение – и она наделена собственным датчиком, взявшим на себя задачу контроля нормального функционирования

ДХ имеются в разных автомобильных системах современного типа

Созданы элементы в целях сообщения ЭСУД (электросистема управления ДВС) важной информации. Последняя касается каких-либо изменений, происходящих в работе мотора

Система зажигания не исключение – и она наделена собственным датчиком, взявшим на себя задачу контроля нормального функционирования.

Если говорить чисто научным языком, то ДХ предназначен для вычисления угла положения валов автомотора.

Интересный момент. На современных автомобилях высокого класса, таких как Ауди, БМВ или Фольксваген ДХ выполняет куда больше функций. А вот модели авто старого типа, оснащенные контактной системой, подразумевают ДХ, как составной элемент распределителя.

Даже на отечественных моделях, таких как ГАЗ 24, «восьмерка», «девятка» и т. д. устанавливается ДХ, и система зажигания получается модернизированной.

Работает ДХ по принципу эффекта увеличения напряжения. Другими словами – это очень чувствительный элемент, мгновенно реагирующий на импульсы. В данном случае речь идет об импульсах магнитного поля, оказывающих влияние на проводник. Как только включается зажигание автомашины, в системе зажигания меняется электродвижущая сила, что вынуждает ДХ задействовать коммутатор и свечи зажигания (СЗ).

ДХ улавливает импульсы, появляющиеся после изменения магнитного поля. Последнее происходит в процессе вращения распредвала. Однако, чтобы сенсор задействовался, нужно конкретное значение магнитной индукции.

Чтобы полнее понять принцип работы ДХ, надо представить следующее:

• корончатую пластинку с прорезями (число прорезей определяет количество цилиндров ДВС) на приводе трамблера;
• постоянный магнит на датчике распредвала.

Принцип работы датчика и его особенности

В своей работе датчик использует физический эффект Холла, открытый еще в XIX веке. Однако использовать его начали лишь в 70-80 годах прошлого столетия, когда автопроизводители стали переходить с контактных систем зажигания на электронные.

Принцип работы датчика достаточно прост. При вращении вала двигателя металлические лопасти проходят по прорезям в его корпусе. Он дает электрический импульс на коммутатор, вследствие чего последний отпирает транзистор и подает напряжение на катушку зажигания. Она, в свою очередь, преобразует низковольтный сигнал в высоковольтный, и подает его на свечу зажигания.

Конструктивно датчик имеет три контакта:

• для соединения с “массой” (корпусом автомобиля);
• для подсоединения напряжения со знаком “+” и значением около 6 В;
• для подачи с него импульсного сигнала на коммутатор.

Преимуществами использования датчика Холла в электронных системах зажигания являются два основных фактора — отсутствие контактной группы (которая постоянно подгорает), а также более высокое напряжение на свече зажигания (30 кВ против 15 кВ).

Поскольку датчики Холла также используются в тормозной и антиблокировочной системах, работе тахометра, то прибор выполняет следующие дополнительные функции для машины:

• повышает производительность мотора;
• ускоряет функционирование всех систем машины.

Вследствие этого повышается удобство эксплуатации автомобиля, а также его безопасность.

Датчик Холла для ВАЗ 2107

Датчик Холла для ВАЗ 2109

Датчик Холла для ВАЗ 2110

Это интересно: Сколько весит автомобильный аккумулятор с электролитом и без

Датчик Холла ВАЗ 2109 — замена без помощи специалистов

Автомобили ВАЗ 2109, оснащенные карбюраторными моторами, имеют бесконтактную систему зажигания с датчиком Холла. Основная задача датчика Холла ВАЗ 2109 — подача управляющих импульсов на коммутатор, который преобразует полученные импульсы и направляет их на первичную обмотку катушки зажигания. Расположен этот микроэлектронный датчик в корпусе датчика-распределителя зажигания под пылезащитным экраном. В зависимости от типа распределителя он крепится на опорной пластине при помощи 2 винтов или заклепок. Операция по замене датчика Холла ВАЗ 2109 не представляет собой ничего сложного. Замена может быть выполнена в течение получаса любым автолюбителем без помощи специалистов.

Проверка датчика

Не всегда при неисправности датчика Холла силовой агрегат автомобиля не запускается. Возможны проблемы с зажиганием, такие как перебои в работе двигателя на любых режимах, отсутствие или нестабильный холостой ход, а также потеря мощности. Проверить датчик Холла можно двумя способами. Первый подходит для тех, у кого нет специальных знаний в области автоэлектрики и электроники.

При этом способе необходимо приобрести новый и заведомо исправный датчик в магазине автозапчастей и правильно установить его на место старого. Если мотор после этой операции заведется, значит, проблема решена. Если нет, значит, проблема в резисторе, коммутаторе, катушке, замке зажигания, проводах, свечах или других деталях трамблера.

Второй способ проверки датчика Холла ВАЗ 2109 требует наличия специальных знаний в электрике. Кроме того, для проведения самостоятельной диагностики необходимо приготовить следующие приборы и устройства:

• вольтметр или мультиметр с пределом измерения не менее 15 В и внутренним сопротивлением не менее 100 кОм;
• 3-штекерную колодку от трамблера с низковольтными проводами;
• резистор с сопротивлением в 2 Ом.

Проверку нужно осуществлять следующим образом.

1. Сначала необходимо снять трамблер с машины.
2. Затем надо подсоединить к разъему низковольтных проводов колодку с проводами, резистор и вольтметр по определенной схеме.
3. После этого необходимо подать напряжение от аккумулятора (9-14 В) к положительному контакту и медленно повернуть валик распределителя.
4. Во время проведения этой операции нужно записать минимальные и максимальные показания вольтметра.

В норме наименьшее напряжение должно быть менее или равным 0,4 В, а наибольшее не должно отличаться от напряжения, подаваемого с аккумулятора, более чем на 3 В. Если при поворачивании валика трамблера резкого скачка напряжения не происходит либо наименьшие и наибольшие значения отличаются от нормы, то это означает, что датчик сломан и его следует заменить.

Замена устройства

Заменяем датчик Холла

Для того чтобы заменить датчик Холла, сначала необходимо снять трамблер с привода вспомогательных узлов. Алгоритм демонтажа таков.

1. В первую очередь надо отцепить клеммы от аккумуляторной батареи.
2. Потом нужно снять бронепровода с крышки прерывателя-распределителя и отцепить шланг от вакуум-корректора.
3. Затем надо вынуть трос газа из держателя, чтобы не мешал, открутить гайку, крепящую кронштейн, на котором держатся провода, снять кронштейн со шпильки и убрать его в сторону.
4. Далее необходимо нацарапать отверткой или нарисовать маркером прямую линию, переходящую с корпуса трамблера на корпус привода вспомогательных узлов. Эта метка позволит во время установки трамблера сохранить прежний момент зажигания.
5. После этого надо отцепить от прерывателя-распределителя колодку с проводкой.
6. Затем нужно вытащить грязезащитную заглушку из лючка картера сцепления и при помощи отвертки провернуть маховик до той поры, пока поршень первого цилиндра не встанет в верхнее положение.
7. Теперь необходимо открутить 2 оставшиеся гайки и снять трамблер.

После демонтажа агрегата можно приступить к замене датчика, для этого нужно выполнить последовательность действий.

1. Открутить винты и снять крышку трамблера.
2. Подтянуть бегунок вверх и снять его, затем вынуть пылезащитный экран.
3. Снять разъем низковольтных проводов, открутив винтик.
4. Открутить винты, фиксирующие опорную пластинку, и снять кольцо с ее штифта.
5. Открутить винты вакуум-корректора, снять его тягу со штифта пластинки и вынуть его из корпуса.
6. Приподнять пластинку отверткой и также вытащить из корпуса.
7. Открутить винты, крепящие датчик, и заменить его новым.

Если датчик прикреплен к пластинке заклепками, то нужно менять их в сборе. Монтаж устройства следует проводить в обратном порядке. Перед установкой трамблера нужно повернуть внешний контакт бегунка к клемме первого цилиндра.

Как проверить датчик Холла в трамблере?

Распространённый способ проверки – имитирование наличия датчика. Это самый эффективный способ. Он подходит при наличии электричества на узлах системы зажигания и при полном отсутствии искры. Для проверки с трамблера демонтируем колодку для подключения штекеров. Потом активируем зажигание машины и при помощи небольших кусочков проволоки замыкаем выходы 2 и 3. Если есть искра на среднем проводе катушки зажигания, значит, датчик приказал долго жить. Для выявления образования искры высоковольтную проводку располагаем рядом с массой. Существует несколько методов проверки:

Прозвонить мультиметром

Надо замерить напряжение, которое сформировалось на выходе контроллера. При исправности прибора напряжение будет в пределах 20 вольт. Прежде всего придется вынуть чехольчик с колодки, подведенной к трамблеру. Далее действуем так:

• демонтируем основной экранированный провод с распределителя;
• подсоединяем его к массе (для предотвращения риска случайного появления разряда);
• активируем зажигание;
• снимаем распределительную колодку;
• мультиметр ставим в положение ПТ 20 В;
• минусовой щуп присоединяем к массе;
• плюсовой нам потребуется для замера напряжения.

На трамблерной колодке 3 разноцветных провода. На красном напряжение должно быть в районе 12 В. Такое же значение — норма и для зеленого провода. А вот на белом оно должно равняться нулю.

Датчик Холла.

Если прибор в звуковом режиме, при касании щупом белого провода появится звон. Это свидетельство нормального соединения провода с массой. Так мы убедились в наличии всех импульсов на ДХ. Теперь берем приготовленные заранее небольшие гвоздики и вставляем их: один — в зеленый (средний) провод, другой — в белый (масса). Колодку монтируем в трамблер.

Будет интересно Как проверить диод мультиметром?

Гвоздики выполняют роль проводников. Дело в том, что с другой стороны колодки контактная база отсутствует, а оголять проводку нельзя. Плюсовой щуп подносим к среднему проводу, минус — к массе. Прибор должен показывать 11.2 В (примерное значение). Проворачиваем коленвал. Если в нижней точке показания будут соответствовать 0,02 В, а в верхней 11,8 В — это норма.

Значительные отклонения от этих показаний говорят о проблеме.

Другие способы

Если симптомы неисправности датчика Холла не убедили вас, что проблема именно в нем, можно попробовать измерить сопротивление на датчике. Здесь самому придется выступить в роли конструктора и сделать прибор, составляющие детали которого:

• резистор в 1 кОм;
• светодиод;
• проводка.

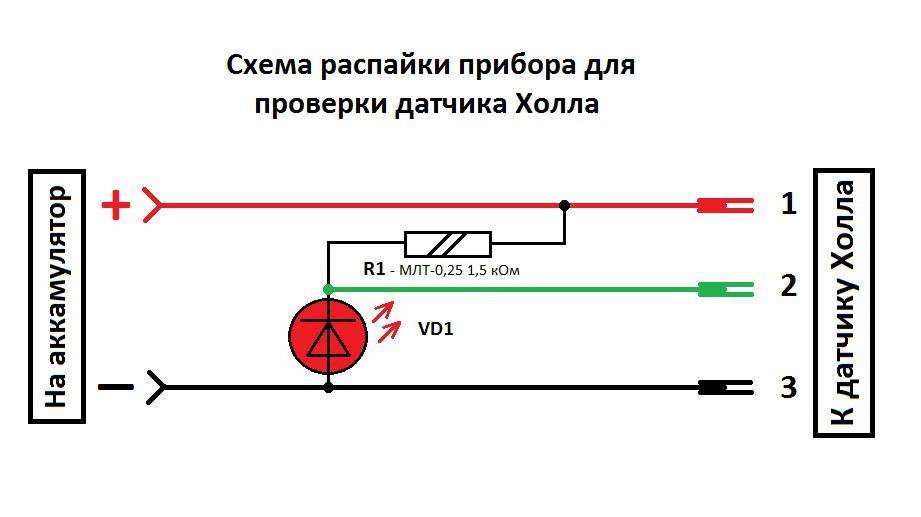

К одной ножке светодиода паяем сопротивление, к нему — 2 проводка. Длину проводков выбираем самостоятельно – так, чтобы было удобнее работать. Демонтируем крышку распределителя, отключаем штекерный узел и трамблер. Затем диагностируем электроцепь. Затем сделанный для измерения прибор подсоединяем к тем же клеммам. Светодиод обязательно загорится при верном выборе полярности. Если этого не происходит, провода надо поменять местами. Дальше действуем так:

• подключенный к первой клемме провод оставляем в покое;
• третью клемму перебрасываем на вторую;
• прокручиваем распредвал (вручную или при помощи стартера).

Принцип прост: если при прокручивании вала светодиод мигает – значит, все работает и сенсор в порядке. Проверка датчиков на разных моделях машин производится по одной схеме. Также можно попросить знакомых одолжить устройство, которое является заведомо рабочим. Обратитесь к автолюбителям, на машинах которых стоят идентичные сенсоры. Если проблемы пропали, это означает, что ДХ на вашем автомобиле неисправен.

Описание датчика Холла

С помощью данного прибора контролируется положение распредвала, что необходимо для определения правильного положения газораспределительного механизма, который учитывает положение коленвала. В основе устройства лежит эффект Холла, который был открыт в 1879 году. Только около 30% автолюбителей знают этот прибор как устройство Холла, а как датчик распредвала больше.

Принцип работы

Рассмотрим, как устроен импульсный преобразователь. Он выдает сигналы, если изменяется разность потенциалов, которая возникает в проводнике, когда его пересекает магнитное поле. Создается магнитное поле постоянным магнитом, который находится в приборе.

Магнитное поле меняется, если репер (металлический зуб) замыкает специальный разъем. Репер может находиться либо на зубчатом колесе распредвала, либо на задающем диске, расположенном на валу. На схеме показано устройство преобразователя.

Схема устройства прибора

При прохождении репера через щель возникает разность потенциалов и подается импульс блоку управления. ЭБУ определяет время вспрыска и воспламенения топливно-воздушной смеси (автор видео — Радиолюбитель TV).

Если двигатель оборудован системой изменения газораспределителых фаз, то устройство устанавливается на выпускной и впускной клапан распредвала.

В дизеле устройство Холла помогает определить положение распредвала относительно коленвала. Таким образом обеспечивается устойчивая работа силового агрегата во всех режимах. Для реализации этого процесса изменена конструкция задающего диска распредвала. Он имеет репер для каждого цилиндра.

Знание устройства дает возможность понять, из-за чего могут возникнуть неисправности, как выполнить ремонт либо замену своими руками.

Виды

Благодаря современной электронике созданы устройства Холла двух видов: аналоговые и цифровые. Существует также оптический преобразователь. Аналоговые относятся к обычным преобразователям, они изменяют индукцию поля. Значение, которое будет выдавать преобразователь, зависит от силы магнитного поля и полярности.

В цифровых приборах отсутствует магнитное поле. Принцип их работы состоит в том, что когда индукция достигает порога, выдается логическая единица. Если установленная пороговая величина не достигнута, выдается ноль. Большой недостаток цифровых преобразователей – его низкая чувствительность.

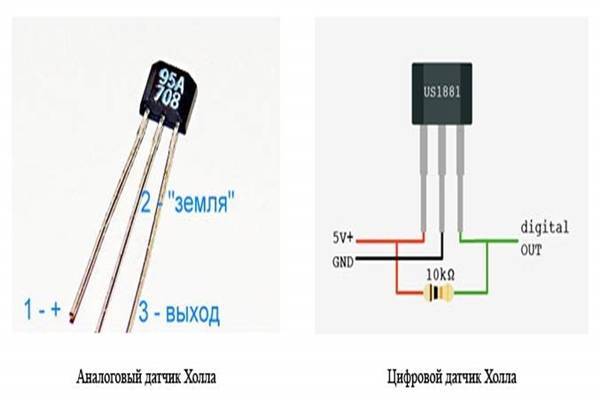

Аналоговый и цифровой преобразователи

Оптический датчик имеет более сложную схему. В оптическом преобразователе магнитное поле движется на прорези в стальном экране, из-за чего изменяется разность потенциалов в системе полупроводников.

Область применения

Широкое распространение устройств Холла началось с массового производства полупроводниковых пленок. С развитием микроэлектроники приборы приняли миниатюрные размеры, в их корпусах стоит магнит, чувствительный элемент и микросхема. Используются они в машиностроении, авиации, в конструкциях серводвигателей.

В автомобиле прибор применяется для контроля положения различных узлов и механизмов, в том числе распредвала и коленвала. Он работает в качестве замыкателя и размыкателя. На стационарно закрепленный преобразователь влияет магнит, расположенный и вращающийся в трамблере. Под влиянием магнитного поля прибор подает импульс, вызывающий искру зажигания. На фото можно видеть, как он расположен в трамблере.

Размещение прибора в трамблере

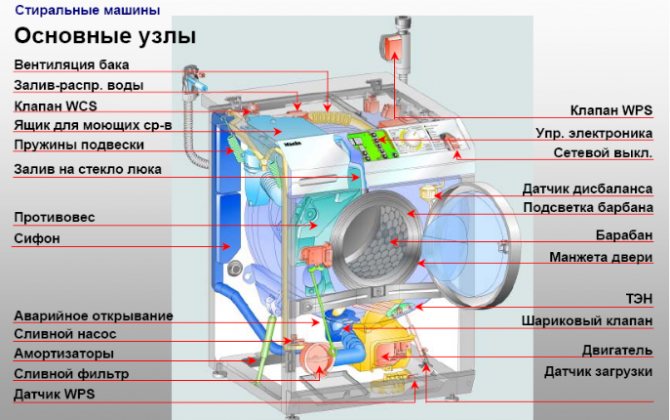

Устройство стиральной машины LG

Конструкция агрегата состоит из нескольких основных узлов:

1. Корпус. Защищает механизмы и служит рамой установки.
2. Панель индикации и управления, программный блок. Предназначены для выбора режима и контроля за выполнением.
3. Бак с барабаном для белья.
4. Электродвигатель. Вращает барабан с бельем.
5. Электрический нагреватель (ТЭН). Нагревает воду до заданной температуры.
6. Система забора и слива воды. Подающий и сливной шланги, клапаны, патрубки, фильтры, помпа обеспечивают циркуляцию воды в ходе стирки.
7. Система балансировки. Вибрация ускоряет износ деталей. Для уменьшения колебаний применяются противовесы, амортизаторы и пружины.

Проверка датчика мультиметром

Проверить ДХ можно разными способами. Одним из популярных вариантов диагностирования является мультиметр или вольтметр. Этот метод проверки имеет два варианта проведения. Рассмотрим, как проверить датчик холла авто в обоих случаях.

1-й способ

Для проведения диагностики необходимо найти рабочий вольтметр или мультиметр, который устанавливается в режим измерения напряжения ПТ (постоянного тока) в диапазоне 20 Вольт. Кроме того, нужно будет запастись 2-я железными штырями, посредством которых будет осуществляться проверка ДХ.

Перед тем, как проверить датчик холла, потребуется вынуть резиновый чехол с колодки, которая подключена к трамблеру и непосредственно – к ДХ.

• снимаем главный бронепровод с распределителя;
• подключаем его на разрядник или к массе.

Делается это ввиду того, чтобы исключить случайное возникновение разряда, ведь это может способствовать запуску двигателя во время проверки.

• включаем зажигание;
• вынимаем колодку с распределителя;
• устанавливаем режим на мультиметре в ПТ 20 В;
• минусовой зажим прибора соединяем с массой (любой частью кузова авто);
• плюсовой щуп прибора будет выполнять функцию измерителя напряжения.

Колодка, идущая на трамблер, имеет три провода: красный, зеленый и белый (цвета могут быть и другими). На красном проводе напряжение прибора должно показывать 11,37 или близкое к 12 В. На зеленом или среднем проводе значение, тоже близкое к 12 В. И наконец, на последнем – белом проводе, значение – 0.

Кстати, если поставить прибор в режим звуковой прозвонки, то ставя щуп на контакт, будет слышен постоянный звон, что будет свидетельствовать о соединении белого провода с массой. Так и должно быть.

Что дала предварительная проверка? Мы убедились, что на ДХ поступают все необходимые импульсы.

Продолжаем (мультиметр в режиме измерения ПТ):

• берем подготовленные штырьки (гвоздики) и вдеваем их так: один в зеленый (средний провод), другой в белый (провод массы);
• колодку подключаем на свое место, в трамблер авто.

Зачем нужны штырьки? Они играют роль проводника тока. С обратной стороны колодки нет контактов, и проверить значения можно будет только, если оголить провода. Делать это не рекомендуется, поэтому и вдеваются штырьки.

• берем зажимы мультиметра (зажигание включено);
• плюсовой зажим мультиметра соединяем со штырьком среднего провода колодки, а минусовой – с другим (белым проводом).

В таком положении значение мультиметра должно быть в пределах 11,2 В.

• проворачиваем коленвал, наблюдая одновременно за показаниями прибора;
• если показания прибора упадут до 0,02 В (нижний предел измерений) и повысятся до 11,8 В (верхний предел измерений) при проворачивании коленвала, то это считается нормой.

Благодаря этим измерениям мы проверили работоспособность ДХ, установленного в трамблере авто.

2-й способ

Второй способ проверки отличается от первого тем, что ДХ на этот раз диагностируется автономно. Другими словами, он не будет подключен к системе зажигания – к коммутатору.

Итак, для проведения этого способа понадобится самодельная сборочка из 3-х контактов, вдеваемых в колодку трамблера, выводов на плюс/минус и 2-х контрольных точек для измерений. Схема самодельной сборочки будет выглядеть вот так

Вот, что нужно сделать:

• три контакта самодельной сборки подсоединить к разъемам, куда вдевается родная колодка распределителя (если датчик снят – то к его выводам);
• подать питание плюс/минус на самодельную сборку;
• плюс мультиметра соединить с одной контрольной точкой для измерения, минус – с другой;
• проворачиваем коленвал.

Опять же, верхний предел измерений на работающем датчике не должен быть ниже 9 В, а нижний предел – выше 0,4 В.

Если ДХ снят с машины, то проверка его будет проводиться так:

• к самодельной сборке подключаются выводы датчика (остальные подключения те же, что и в вышеописанном случае);
• берем нож или шторку, и лезвием проводим по прорези в ДХ.

При закрытой шторке показания ДХ – выше 9 В, при открытой – ниже 0,4 В.

Таким образом, при помощи мультиметра удастся проверить ДХ на исправность 2-я несложными способами. Конечно же, существует масса других вариантов проверки датчика, но они более сложны для проведения, хотя и дают моментальный доступ к ДХ.

Общее знакомство с принципом функционирования ДХ, несмотря на постепенное вытеснение бесконтактных систем зажигания мультипроцессорными, даст много пользы в дальнейшем. Так, это может помочь автовладельцу при эксплуатации других датчиков авто, работающих по принципу Холла: датчика скорости, положения распредвала и т. д.

Интеграция и проверка

ДХ наделен всего 3-я выводами, один из которых нулевой (минусовой). Первый и второй выводы соответственно связаны с питанием и импульсом. Другими словами, один из выводов служит для питания, а через другой – идет сигнал на коммутатор.

Проверка работы ДХ не столь сложна, как может показаться на первый взгляд. Если заметен затрудненный пуск двигателя или нестабильность его работы, сомнения мгновенно падают на датчик холла.

Проверка и замена датчика холла

Диагностика ДХ не требует применения каких-либо сложных осциллографов, хотя по теории так и должно быть. В данном случае достаточно будет замкнуть 3-й и 6-й выводы колодки трамблера. Если при этом возникнет искра, то датчик изжил себя и требуется его обновление.

Замена тоже не вызовет особых сложностей, с этим делом можно справиться всего за 10 минут. Однако лучше тщательнее проверить установленный датчик, так как причиной некорректной работы зажигания может выступить другой элемент.

Если никаких сомнений в поломке ДХ не остается, надо будет разобрать трамблер. ДХ расположен внизу распределителя, и чтобы его снять, придется разобрать немало механизмов и мелких элементов.

Научитесь следить за простыми компонентами своего авто. Это поможет избежать неприятных сюрпризов на дороге. Будьте внимательны!

Бесконтактный трамблёр ВАЗ 2107

Бесконтактное и электронное зажигание — это одно и то же. Однако некоторые утверждают, что системы отличаются. Дело в том, что в системах зажигания карбюраторных и инжекторных двигателей используются разные устройства. Возможно, именно из-за этого и возникает путаница. Соответствуя своему названию, бесконтактный трамблёр не имеет механических контактов, функции которых выполняет специальное устройство — коммутатор.

Основное отличие бесконтактной системы зажигания от контактной заключается в отсутствии контактов в трамблере и наличии специального коммутатора

Основные преимущества бесконтактного трамблёра перед контактным сводятся к следующему:

• отсутствует необходимость в периодическом обслуживании контактов;
• из-за отсутствия контактной группы, которая подвергается износу, увеличивается надёжность;
• искра распределяется по цилиндрам более равномерно и не зависит от режима работы двигателя;
• из-за отсутствия вибрации и механических воздействий на контакты увеличивается срок службы трамблёра;
• уменьшается расход топлива, увеличивается мощность двигателя, снижается содержание вредных веществ в выхлопе;
• двигатель легче запускается при низких температурах, так как напряжение на свечах остаётся стабильным при низких оборотах и слабо заряженной АКБ.

Проверка бесконтактного трамблёра

Если в системе бесконтактного зажигания возникают проблемы, то сначала на наличие искры проверяют свечи, затем ВВП и катушку. После этого переходят к трамблёру. Основным элементом бесконтактного распределителя, который может выйти из строя, является датчик Холла. При подозрении на неисправность датчика его либо сразу меняют на новый, либо проверяют мультиметром, установленным в режим вольтметра.

Основным элементом, который может выйти из строя в бесконтактном трамблёре, является датчик Холла

Диагностика работоспособности датчика Холла осуществляется следующим образом:

1. Булавками прокалывают изоляцию идущих к датчику чёрно-белого и зелёного проводов. К булавкам подсоединяют мультиметр, установленный в режиме вольтметра.
2. Включают зажигание и, медленно вращая коленчатый вал, смотрят на показания вольтметра.
3. При исправном датчике прибор должен показывать от 0,4 В до максимального значения бортовой сети. Если напряжение ниже, датчик неисправен и требует замены.

Видео: проверка датчика Холла

https://youtube.com/watch?v=paXv7wpXmtc

Помимо датчика Холла, к выходу из строя трамблёра может привести неисправность вакуумного корректора. Работоспособность этого узла проверяется следующим образом.

1. С карбюратора снимаем силиконовую трубку и запускаем двигатель.
2. Создаём разрежение, взяв силиконовую трубку в рот и втянув в себя воздух.
3. Прислушиваемся к работе двигателя. Если обороты увеличиваются, вакуумный корректор исправен. В противном случае его меняют на новый.

Причиной выхода из строя трамблёра может стать поломка вакуумного корректора

Может потребоваться также диагностика центробежного регулятора опережения зажигания. Для этого потребуется разборка трамблёра

Особое внимание следует уделить состоянию пружинок — нужно оценить, как расходятся и сходятся грузики регулятора

При проверке бесконтакного трамблёра необходимо оценить состояние пружинок центробежного регулятора

Кроме этого, необходимо проверить и крышку трамблёра. Для этого её снимают и осматривают на предмет прогорания, трещин, оценивают состояние контактов. Если есть видимые повреждения или следы износа контактов, устанавливается новая крышка. Затем осматривают бегунок. При обнаружении следов сильного окисления или разрушения он меняется на новый. И, наконец, мультиметром, установленным в режим омметра, проверяют сопротивление резистора, которое должно составлять 1 кОм.

Проверка датчика мультиметром

Проверить ДХ можно разными способами. Одним из популярных вариантов диагностирования является мультиметр или вольтметр. Этот метод проверки имеет два варианта проведения. Рассмотрим, как проверить датчик холла авто в обоих случаях.

1-й способ

Для проведения диагностики необходимо найти рабочий вольтметр или мультиметр, который устанавливается в режим измерения напряжения ПТ (постоянного тока) в диапазоне 20 Вольт. Кроме того, нужно будет запастись 2-я железными штырями, посредством которых будет осуществляться проверка ДХ.

Перед тем, как проверить датчик холла, потребуется вынуть резиновый чехол с колодки, которая подключена к трамблеру и непосредственно – к ДХ.

• снимаем главный бронепровод с распределителя;
• подключаем его на разрядник или к массе.

Делается это ввиду того, чтобы исключить случайное возникновение разряда, ведь это может способствовать запуску двигателя во время проверки.

• включаем зажигание;
• вынимаем колодку с распределителя;
• устанавливаем режим на мультиметре в ПТ 20 В;
• минусовой зажим прибора соединяем с массой (любой частью кузова авто);
• плюсовой щуп прибора будет выполнять функцию измерителя напряжения.

Колодка, идущая на трамблер, имеет три провода: красный, зеленый и белый (цвета могут быть и другими). На красном проводе напряжение прибора должно показывать 11,37 или близкое к 12 В. На зеленом или среднем проводе значение, тоже близкое к 12 В. И наконец, на последнем – белом проводе, значение – 0.

Кстати, если поставить прибор в режим звуковой прозвонки, то ставя щуп на контакт, будет слышен постоянный звон, что будет свидетельствовать о соединении белого провода с массой. Так и должно быть.

Что дала предварительная проверка? Мы убедились, что на ДХ поступают все необходимые импульсы.

Продолжаем (мультиметр в режиме измерения ПТ):

• берем подготовленные штырьки (гвоздики) и вдеваем их так: один в зеленый (средний провод), другой в белый (провод массы);
• колодку подключаем на свое место, в трамблер авто.

Зачем нужны штырьки? Они играют роль проводника тока. С обратной стороны колодки нет контактов, и проверить значения можно будет только, если оголить провода. Делать это не рекомендуется, поэтому и вдеваются штырьки.

• берем зажимы мультиметра (зажигание включено);
• плюсовой зажим мультиметра соединяем со штырьком среднего провода колодки, а минусовой – с другим (белым проводом).

В таком положении значение мультиметра должно быть в пределах 11,2 В.

• проворачиваем коленвал, наблюдая одновременно за показаниями прибора;
• если показания прибора упадут до 0,02 В (нижний предел измерений) и повысятся до 11,8 В (верхний предел измерений) при проворачивании коленвала, то это считается нормой.

Благодаря этим измерениям мы проверили работоспособность ДХ, установленного в трамблере авто.

2-й способ

Второй способ проверки отличается от первого тем, что ДХ на этот раз диагностируется автономно. Другими словами, он не будет подключен к системе зажигания – к коммутатору.

Итак, для проведения этого способа понадобится самодельная сборочка из 3-х контактов, вдеваемых в колодку трамблера, выводов на плюс/минус и 2-х контрольных точек для измерений. Схема самодельной сборочки будет выглядеть вот так

Вот, что нужно сделать:

• три контакта самодельной сборки подсоединить к разъемам, куда вдевается родная колодка распределителя (если датчик снят – то к его выводам);
• подать питание плюс/минус на самодельную сборку;
• плюс мультиметра соединить с одной контрольной точкой для измерения, минус – с другой;
• проворачиваем коленвал.

Опять же, верхний предел измерений на работающем датчике не должен быть ниже 9 В, а нижний предел – выше 0,4 В.

Если ДХ снят с машины, то проверка его будет проводиться так:

• к самодельной сборке подключаются выводы датчика (остальные подключения те же, что и в вышеописанном случае);
• берем нож или шторку, и лезвием проводим по прорези в ДХ.

При закрытой шторке показания ДХ – выше 9 В, при открытой – ниже 0,4 В.

Таким образом, при помощи мультиметра удастся проверить ДХ на исправность 2-я несложными способами. Конечно же, существует масса других вариантов проверки датчика, но они более сложны для проведения, хотя и дают моментальный доступ к ДХ.

Общее знакомство с принципом функционирования ДХ, несмотря на постепенное вытеснение бесконтактных систем зажигания мультипроцессорными, даст много пользы в дальнейшем. Так, это может помочь автовладельцу при эксплуатации других датчиков авто, работающих по принципу Холла: датчика скорости, положения распредвала и т. д.
