Как подключить карбюратор скутера Yamaha — подробная детализация

Как изменить качество топливной смеси

Для двигателей всех скутеров важно получать топливо с отрегулированным соотношением бензина и воздуха. Обедненная смесь ведет к неправильной работе мотора, падению мощности и перегреву двигателя, а обогащенная способствует увеличению расхода и образованию нагара

Поворот винта направо вызывает обогащение смеси, а откручивание в противоположном направлении – обеднение. Аналогично происходит с иглой: при поднятии иглы смесь становится богаче, а при опускании – беднее. Комплексное использование обоих способов позволяет добиться оптимального результата во время настройки. Однако не во всех карбюраторах такая возможность имеется, поэтому, как правило, используют один из двух вариантов.

Регулировка уровня топлива в поплавковой камере.

Проверить уровень топлива в поплавковой камере можно при помощи прозрачной трубки, которая находится в самом низу карбюратора. Открутите сливочный винт,

поднимите трубку вверх противоположно карбюратору и проверьте уровень топлива

Обратите внимание, что уровень топлива надо проверять при рабочем двигателе скутера, при этом трубка всегда должна располагаться выше карбюратора. Уровень топлива должен быть чуть ниже бордюра крышки

Если его мало, или как правило много, снимаем крышку и регулируем момент срабатывания запорной иглы путем загинания (усика) держателя иглы в очень маленьких диапазонах.

Следует заметить, если карбюратор долгое время не промывался и есть признаки загрязнения его каналов и жиклеров, если заливался или заливается бензин, с октановым числом меньшим, чем рекомендует завод изготовитель (например А-80), если установленные жиклеры и прочие детали не соответствуют рекомендованным заводом параметрам, то перед настройкой карбюратора надо это все устранить, так как дальнейшая регулировка будет лишь временной и вы не добьетесь требуемого результата.

Как настроить карбюратор на скутере самостоятельно

Его регулировку начинают с технического обслуживания:

• устройство надо вынуть, продуть и очистить от загрязнений, каналы и жиклеры рекомендуется промыть бензином, остатки загрязнений снять с помощью продувки сжатым воздухом;
• если резиновый патрубок уже «обзавелся» трещинами, то их можно замазать герметиком;
• все загрязнения воздушного фильтра следует удалить или заменить его на новый;
• выхлопная система должна быть осмотрена и прочищена;
• собрать очищенный аппарат и установить на место.

Работа двигателя скутера во многом зависит от качества топливной смеси. Двигатель перегревается, неправильно работает и теряет мощность при бедной смеси, а богатая смесь провоцирует избыточное потребление горючего, концентрацию нагара и перелив горючего. Проверить работу карбюратора можно по цвету извлеченной свечи – если она черного цвета, то это свидетельствует об излишне богатой используемой топливной смеси, а белого – о бедной смеси, их качество и придется отрегулировать при настройке. Коричневый цвет свечи говорит о нормальном качестве топлива, в этом случае механизм не нуждается в настройке.

Для регулировки необходимо:

1. завинтить болт качества топливной смеси (КТС) сначала до конца, потом открутить до 0,5 оборота, при этом холостой ход выставляется в среднее положение;
2. завести скутер – если техника не заводится или обороты низкие или высокие, то настройкой холостого хода увеличить их (при низких оборотах) или уменьшить (при высоких);
3. откручивать постепенно болт КТС, пока мотор не наберет максимальных холостых оборотов и вновь закрутить на 0,25-0,5 оборота;
4. завести мотор и проехать – если при начале движения есть перебои и провалы, то требуется вновь закрутить болт КТС на 0,25 оборота.

Когда болт поворачивают по часовой стрелке, смесь обогащается, а против – обедняется. Если обнаружен перерасход горючего, то игла золотника перемещается на одно деление вниз и регулировка проводится с самого начала. При нехватке горючего, наоборот, игла перемещается на одно деление вверх и опять-таки повторяется процедура регулировки.

Правильно настроенная работа системы двигателя любого транспортного средства должна обеспечить ему плавный, без рывков и провалов, ход. Как наиболее точно настроить карбюратор на Вашем скутере, подскажет специалист, тем не менее, мы надеемся, что наши рекомендации помогут Вам справиться с этой несложной работой самостоятельно.

Принцип работы карбюратора скутера Yamaha Jog и его ремонт

Карбюратор – это основной элемент топливной системы практически на всех 2-х тактных скутерах. Рано или поздно владельцы скутеров сталкиваются с проблемой, которая касается ремонта карбюратора. Зачастую речь идет именно о регулировке карбюратора.

Во многих случаях владельцы скутера боятся собственноручно устранять данную проблему. Это обосновывается на недостаточных знаниях устройства карбюратора. Далее в статье попытаемся поэтапно разобрать регулировку карбюратора на скутере Ямаха Джог. Топливный элемент на скутерах Ямаха имеет простую конструкцию. Поэтому, во время его регулировки не должно возникнуть каких-либо проблем даже у новичка.

Подготовительные меры

Первым делом, перед началом ремонтных работ, необходимо запустить двигатель скутера. Дать ему поработать минимум 5 минут. Можно регулировать карбюратор после поездки на скутере, когда температура основного силового агрегата (двигателя) не упала. Настоятельно не рекомендуется заниматься регулировкой карбюратора на холодном двигателе.

Причины регулировки

Говорят дыма без огня не бывает. Эта народная мудрость подходит и для нашего случая. Не нужно лезть в карбюратор, если на то нет причин. Какие причины могут быть? Приведем основные из них:

• свечу зажигания вечно заливает;
• двигатель работает с перебоями, глохнет.

Также регулировка карбюратора необходима при длительном использовании бензина низкого качества, загрязнённый воздушный элемент. Перейдем непосредственно к регулировке карбюратора Ямаха Джог.

Для начала тщательно промываем карбюратор

Особое внимание уделяем всем каналам, куда поступает бензин. Если уж руки дошли к ремонту карбюратора, то заодно можно поменять свечу зажигания

Кроме этого, воспроизводим замену воздушного элемента. После вышеуказанных действий, приступаем к регулировке. Обратите внимание на старую свечу зажигания, она может о многом «сказать». Белая свеча – смесь белая, черная-богатая. Это приводит к чрезмерному расходу топлива, загрязнению каналов.

Разборка карбюратора

1. Перекрываем поступление бензина в карбюратор. Этого можно достичь, отсоединив топливный шланг. Далее отвинчиваем специальное отверстия для дренажа бензина и стачиваем его в любую посудину.
2. После отвинчиваем винт качества смеси и дроссельной заслонки.
3. Отсоединим отвинченные детали.
4. Извлекаем обогатитель, поплавочную камеру.

Собрать карбюратор можно по обратному алгоритму. Помним, что разборка карбюратора необходима только при забитых каналах. После чистки, переходим к регулированию карбюратора.

• Запускаем двигатель на холостых оборотах.
• Винт качества смеси и холостых оборотов закручиваем на максимум.
• Затем на ¼ оборота попускаем эти два винта. Одновременно наблюдаем за работой двигателя. Если оборотов слишком много, попускаем винт качества смеси ещё на ¼ оборота.

В завершение хотелось бы сказать, что первое «знакомство» с устройством карбюратора может быть неудачным. Поэтому, процесс будет протекать результативней с более опытным другом. Также рекомендуется просмотреть обучающее видео, касающееся регулировки карбюратора. Можно конечно купить новый карбюратор на Ямаха Джог, но к этому следует прибегать только при механических повреждениях старого карбюратора.

Процедура техобслуживания

Моторы скутеров изготавливаются в разных объемах. Наиболее распространенные – 50 и 150 кубов. Система газораспределения имеет как 2т варианты, так и 4т. Отличия моделей минимальны, поэтому техобслуживания 2 и 4 тактного мопеда 50сс проводится по единому принципу.

1. Настройка карбюратора на холостом ходу. Скутер заводится, анализируется его работа без нагрузки. Оценка осуществляется по ровности тактов, стабильности оборотов мотора.
2. Выполняется регулировка положения винтов количества и качества смеси.

Ввиду относительной легкости конструкции настройка производится двумя контрольными болтами. Если добиться стабильной работы не получилось, необходимо снять узел и произвести глубокую чистку и настройку.

Снятие

Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору. К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется.

Отключается пусковой обогатитель. Накидным ключом отвинчиваются болты крепления, и весь узел достается наружу.

Чистка карбюратора

Отличным способом чистки является продувка внутренних каналов сжатым воздухом из компрессора. Для этого применяется специальный пистолет с заостренным наконечником.

В процессе работы на поверхностях карбюратора образовывается налет. Связано это с качеством бензина. Большая часть грязи останавливается в фильтре топливной очистки, но часть попадает во впускной тракт.

Для удаления налета можно использовать как растворитель, так и специальную жидкость для очистки карбюраторов. Она подходит и для скутеров. Преимуществом ее использования является то, что чистящий агент находится под давлением и способен проникать в самые труднодоступные каналы.

В карбюраторе скутера имеются резиновые прокладки. Чтобы не подвергать их воздействию чистящих смесей, рекомендуется заранее изолировать эти части.

Регулировка холостого хода

Показателем исправной работы карбюратора на скутере является стабильный холостой ход. Отсутствие «плавающих» оборотов, уверенная работа говорят о подготовленной смеси внутри камеры сгорания.

Для этой цели на устройстве присутствует винт, отвечающий за дозировку топлива во время работы скутера без нагрузки.

Некоторые карбюраторы не имеют регулировочных болтов. В таком случае, настраивать холостой режим нужно иглой и поплавками в топливной камере.

Скутер запускают и дают поработать несколько минут. Это необходимо для лучшего испарения бензина внутри впускного коллектора и его перемешивания с воздухом.

После прогрева поворачивают винт холостого до появления стабильности двигателя. Критериями правильной регулировки являются:

• скутер держит стабильные показатели оборотов;
• отсутствует дрожь двигателя, провалы в работе;
• карбюратор уверенно переходит в режим набора мощности (при перегазовке) и обратно.

Иногда скутер отказывается реагировать на регулировку холостого хода. Такое поведение свидетельствует о дополнительных проблемах впускной системы.

Качество смеси

Две главных составляющие в работе любого ДВС – это воздух и топливо. Сила при их горении толкает поршни и заставляет транспорт передвигаться.

Но просто смешать эти вещества недостаточно. Добиться максимального выхода энергии можно только соблюдаю правильную пропорцию компонентов. В карбюраторе эта процедура называется регулировкой качества смеси и от нее зависит вся работа скутера 50сс.

Существует три вида топливовоздушной массы:

• бедная;
• богатая;
• оптимальная.

Соблюдение точного соотношения смеси в карбюраторе жизненно важно для уверенной работы двигателя

Схема регулировки смеси

Для начала скутер необходимо завести и прогреть. После набора температуры следует действовать по такому алгоритму:

1. Винт качества смеси закручивается до упора.
2. Отпустить регулировочный болт на полтора оборота против часовой стрелки.
3. Завести скутер, поджать на треть винт.
4. Если обороты подросли, закрутить на четверть.
5. Регулируем до того момента, пока обороты не перестанут падать.

Настройка уровня бензина и правильного положения поплавка в камере

Правильно настроенный уровень топлива в поплавковой камере не позволяет свечам промокать, а мотору глохнуть. В камере, где расположены поплавки и жиклеры, имеется клапан, обеспечивающий подачу топлива. Правильное положение поплавков определяет фазу закрытия или открытия клапана и предотвращает перелив топлива в карбюраторе. Положение поплавков изменяется путем легкого подгиба планки крепления.

Фазу закрытия или открытия клапана определяет правильное положение поплавков

Контроль уровня бензина осуществляется на работающем моторе с использованием трубки из прозрачного материала, присоединенной к точке слива и поднятой вверх. Уровень бензина должен быть на несколько миллиметров ниже фланцевого крепления крышки. При недостаточном уровне следует снять крышку и отрегулировать фазу срабатывания иглы, слегка подогнув металлические усики.

Разборка карбюратора

Снимаем карбюратор с двигателя (см. Снятие карбюратора).

Отверткой отворачиваем два винта и снимаем микропереключатель.

Отворачиваем винт…

…и снимаем кронштейн микропереключателя.

Снимаем пружину с тяги оси воздушной заслонки.

Распшлинтовываем нижний конец тяги воздушной заслонки, снимаем шайбу и выводим тягу из зацепления.

Выворачиваем семь винтов…

…и снимаем крышку карбюратора.

Между корпусом и крышкой установлена картонная прокладка.

Разбираем крышку карбюратора, для чего:

Расшплинтовываем верхний конец тяги воздушной заслонки, снимаем шайбу, выводим тягу из зацепления…

…и снимаем ее.

Отворачиваем три винта…

…и снимаем крышку пневмокорректора с картонной прокладкой и пружиной.

Выводим из зацепления…

…и снимаем тягу с мембраной.

Отворачиваем винт…

…и снимаем распылитель эконостата вторичной камеры.

Промыв снятые детали в растворителе, собираем крышку карбюратора. Затем переходим к корпусу поплавковой камеры, и последним разбираем корпус дроссельных заслонок.

Отворачиваем два винта…

…и отделяем корпус поплавковой камеры от корпуса дроссельных заслонок.

Между ними установлены три прокладки — пластмассовая и две картонные.

Разборка корпуса поплавковой камеры

Отворачиваем винт-пробку…

…и вынимаем ось поплавка с шайбой, сам поплавок и иглу клапана.

Торцевым ключом или головкой “на 10” отворачиваем седло игольчатого клапана с уплотнительной шайбой.

Ключом “на 22” отворачиваем винт…

…и снимаем с него сетчатый фильтр.

Снимаем топливные штуцеры и уплотнительные шайбы.

Отворачиваем и вынимаем два топливных жиклера главной дозирующей системы.

Отворачиваем винт и снимаем распылитель первичной камеры с шайбой.

Отворачиваем два воздушных жиклера главной дозирующей системы…

…и вынимаем эмульсионные трубки. У первичной камеры трубка более длинная.

Отворачиваем и вынимаем блок воздушного жиклера с эмульсионной трубкой системы холостого хода.

Отворачиваем и вынимаем воздушный жиклер системы холостого хода.

Ключом “на 12” отворачиваем пробку…

…и отверткой из углубления отворачиваем эмульсионный жиклер системы холостого хода.

Таким же образом с противоположной стороны карбюратора отворачиваем и вынимаем воздушный и эмульсионный жиклеры переходной системы.

Постукивая пластиковой рукояткой отвертки по малому диффузору…

…выбиваем его из посадочного места вместе с пружиной и прокладкой.

Таким же образом вынимаем второй диффузор.

Отворачиваем винт…

…и вынимаем из канала ускорительного насоса вытеснитель. Под ним располагается шариковый клапан ускорительного насоса. Перевернув корпус, извлекаем шарик из канала.

Заворачиваем до упора регулировочный винт ускорительного насоса, считая число оборотов. При сборке это поможет восстановить заводскую регулировку.

Отворачиваем и вынимаем регулировочный винт с уплотнительным резиновым кольцом.

Отворачиваем четыре винта…

…и снимаем крышку ускорительного насоса с мембраной и пружиной.

Между мембраной и крышкой установлена картонная прокладка.

Разборка корпуса дроссельных заслонок

Отворачиваем три винта…

…и снимаем корпус экономайзера принудительного холостого хода с прокладкой.

Выворачиваем винт регулировки состава смеси (качества)…

…и винт эксплуатационной регулировки (количества).

Отворачиваем два винта…

…и снимаем с корпуса клапан экономайзера принудительного холостого хода.

Отворачиваем другие два винта…

…и снимаем крышку с уплотнительной прокладкой.

Ключом “на 6” отворачиваем гайку,…

…снимаем мембрану со штока и вынимаем шток из корпуса.

Детали карбюратора хорошо отмываются от отложений растворителями для нитрокрасок №№ 646, 647, 647, 650, ацетоном или толуолом, но попадание сильных растворителей на пластиковые или резиновые детали не допускается. Перед сборкой детали корпуса обдуваем сжатым воздухом и продуваем каналы.

Поплавковый механизм регулируем подгибанием язычка…

…до размера 10,75–11,25 мм между верхней частью поплавка и верхней плоскостью корпуса поплавковой камеры.

Это лучше делать на автомобиле, подкачивая топливо ручным приводом насоса. Такую регулировку можно провести и без установки карбюратора на автомобиль. Для этого необходимо установить карбюратор на горизонтальную плоскость. На топливный штуцер карбюратора надеваем резиновый бензостойкий шланг, в котором любым подручным средством, например, шприцем создаем небольшое избыточное давление топлива. Можно просто поднять конец шланга на высоту 30–40 см и заливать в него топливо через воронку. Этого давления будет вполне достаточно для заполнения поплавковой камеры и проведения замеров.

Холостой ход двигателя скутера

Проблема плавающего холостого хода постоянно актуальна и нередко разрешить ее довольно трудно. Традиционно, выход может быть и обычный, к примеру, в неких вариантах, достаточно сменить свечу и неувязка решается, однако совсем нередко есть ряд маленьких недостатков и недочетов. В данном случае имеет место воздействие ряда причин, которые в комплексе имеют все шансы воздействовать на правильную работу мотора.

Правильная работа холостого хода на скутере возможна только в следующих случаях:

Свечка исправна и имеет правильный зазор

Не имеет нагара, сплавлености

Хоть вы и поменяли кольца, вы имели возможность не направить внимание на нагар внутри камеры сгорания, в частности, на окошках цилиндра, на головке цилиндра. Лишний нагар в движке, кой имел возможность создаться в результате плохого масла (если скутер двухтактный) станет прямо воздействовать на правильную работу мотора. Правильная работа холостого хода невозможна в отсутствии рабочего пускового обогатителя

Правильная работа холостого хода невозможна в отсутствии рабочего пускового обогатителя

Он играет главную роль при запуске мотора на холодную. И в данном случае, обороты обязаны плавать в рамках такого, пока двигатель разогреется. В начале, сходу после пуска, обороты должны быть больше, и равномерно станут понижаться по мере прогрева мотора скутера. Потому регулировать холостой ход необходимо лишь на прогретом скутере. Выхлопная труба и фильтр должны быть чистыми. Карбюратор необходимо промывать и продувать, хотя бы каждые 2 года, в особенности если вы не эксплуатируете скутер зимой.

Обычная работа холостого хода невозможна, как в одном из перечисленных выше случаев, так и в комплексе

Потому важно проводить периодический сервис скутера, чтоб быть в курсе по каждому из пунктов, и в случае надобности скоро устранить поломку

Большинство мопедов имеют вполне простую конструкцию карбюратора, также он находиться в удобном месте, что дает возможность быстрой регулировки. И если вы владелец мопеда Альфа и ему подобного, данное руководство о том как настроить карбюратор на мопеде Альфа для вас.

Регулировка карбюратора нужна большинству мопедов, ведь со временем точные настройки теряются, и возникает необходимость улучшить холостой ход или расход топлива. Данная необходимость может возникнуть тогда, когда мопед Альфа начинает неправильно функционировать, выдавая совсем другую горючую смесь. Стандартно соотношение бензина к воздуху должно составлять 1 к 15. Отклонение от нормы приводит к тому, что смесь обогащается или обедняется.

При образовании богатой смеси у вас возникнут следующие признаки:

• частые хлопки в выхлопной трубе;
• слабая динамика разгона;
• большой расход топлива.

К признакам бедной смеси можно отнести:

• наличие белого нагара на свече;
• сложность в запуске мотора;
• плохая работа холостого хода;
• невозможность повысить обороты.

Если вы не знаете, как настроить карбюратор на мопеде альфа 50 или 110 кубов, выполняйте все действия в последовательности, но перед этим убедитесь в том, что двигатель нормально прогрет. После этого придется для точной настройки карбюратора придется произвести следующие действия:

• заменить или почистить воздушный фильтр;
• проверить свечу зажигания;
• почистить поверхность карбюратора от грязи;
• проверить все шланги и соединения на герметичность.

Как правильно настроить карбюратор на мопеде альфа

Шаг 1. Настройка качества смеси. Мопед Альфа имеет для этого специальный винт, который предварительно нужно полностью закрутить и выкрутить максимум на 1 оборот. Дальше находим винт холостого хода и вращаем его до тех пор, пока мопед не начнет работать устойчиво на нормальных оборотах. Следующий этап — обеднение смеси, после холостого хода придется немного открутить винт качества смеси до тех пор, пока двигатель не начнем плохо работать с перебоями.

Шаг 2. Мы сделали смесь бедной, но нужно это исправить, для этого винтом холостого хода обогащаем смесь, закручивая его. Настройка происходит до тех пор, пока мотор не начнет работать нормально и без перебоев. Проверить тот факт, что карбюратор мопеда Альфа настроен можно посредством нажатия ручки газа. Если при ее резком открытии мотор сразу глохнет или давиться, придется обогатить смесь, открутив немного винт качества смеси.

Таким образом мы получим правильно настроенный карбюратор. В свою очередь, это влияет на расход топлива, мощность двигателя и его бесперебойную работу. Если карбюратор стабильный, двигатель будет способен выдать полную мощность. В некоторых случаях настройка карбюратора мопеда Альфа невозможна самостоятельно, но специалисты делают процедуру за 10-20 минут.

Принцип работы карбюратора скутера

Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.

Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:

• Жиклеры.
• Игла, дозирующая поступление кислорода.
• Золотник.
• Дроссельная заслонка.

Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду

От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам

Пусковой обогатитель скутера

Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.

Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:

• Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
• После того как двигатель будет остановлен, игла будет убрана обратно.

Устройство поплавковой камеры

Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.

От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.

Устройство дозирующей системы подачи топлива

Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.

Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.

Холостой ход – принцип работы

Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.

Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.

При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.

Причины регулировки

Говорят дыма без огня не бывает. Эта народная мудрость подходит и для нашего случая. Не нужно лезть в карбюратор, если на то нет причин. Какие причины могут быть? Приведем основные из них:

• свечу зажигания вечно заливает;
• двигатель работает с перебоями, глохнет.

Также регулировка карбюратора необходима при длительном использовании бензина низкого качества, загрязнённый воздушный элемент. Перейдем непосредственно к регулировке карбюратора Ямаха Джог.

Для начала тщательно промываем карбюратор

Особое внимание уделяем всем каналам, куда поступает бензин. Если уж руки дошли к ремонту карбюратора, то заодно можно поменять свечу зажигания. Кроме этого, воспроизводим замену воздушного элемента

После вышеуказанных действий, приступаем к регулировке. Обратите внимание на старую свечу зажигания, она может о многом «сказать». Белая свеча — смесь белая, черная-богатая. Это приводит к чрезмерному расходу топлива, загрязнению каналов

Кроме этого, воспроизводим замену воздушного элемента. После вышеуказанных действий, приступаем к регулировке

Обратите внимание на старую свечу зажигания, она может о многом «сказать». Белая свеча — смесь белая, черная-богатая

Это приводит к чрезмерному расходу топлива, загрязнению каналов.

Снимаем карбюратор

На первом этапе откручиваем 4 болта и снимаем подседельный отсек, на некоторых моделях еще отвинчивают крышку маслобака. Потом снимается воздушный фильтр, для чего освобождаем винт хомута крепления манжеты и 2 болта на 10, фиксирующие корпус. Резиновую манжету корпуса фильтра с карбюратора можно стянуть с определенным усилием. Теперь надо отсоединить бензиновый и масляный шланги. С этой целью петли хомутов сжимаются и стягиваются два шланга. Ключом на 10 отворачивают ближний болт крепления к патрубку впуска. Откручиваем второй болт внутри. На данный момент уже освобождены 2 шланга, откручены 2 болта крепления. Сейчас надо снять устройство, отвинтить крышку дроссельной заслонки и вынуть дроссель. Для окончательного освобождения устройства надо снять с фиксаторов-защелок еще защитную крышку пускового обогатителя и открутить 2 винта с прижимной скобы обогатителя.

Регулировка настройка карбюратора

Регулировка карбюратора на скутере состоит из нескольких этапов, которые включают в себя: регулировку холостого хода, регулировку качества смеси и регулировку уровня топлива в поплавковой камере.

Настройка карбюратора 2т и 4т скутера принципиальных отличий не имеет, за исключением того, что на некоторых моделях карбюратора может отсутствовать винт регулировки качества смеси и поэтому качество смеси приходиться настраивать только регулировкой иглы и поплавка в карбюраторе скутера

Регулировка холостого хода

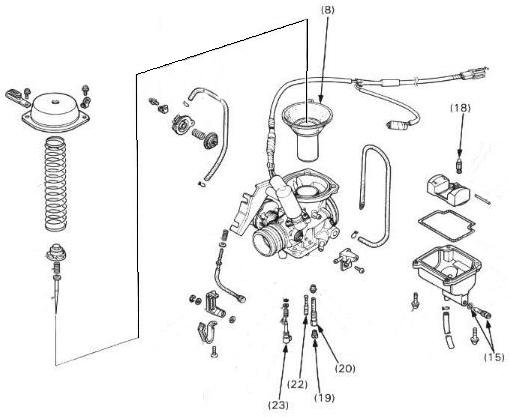

Карбюратор 2-х тактного скутера (Honda Dio)

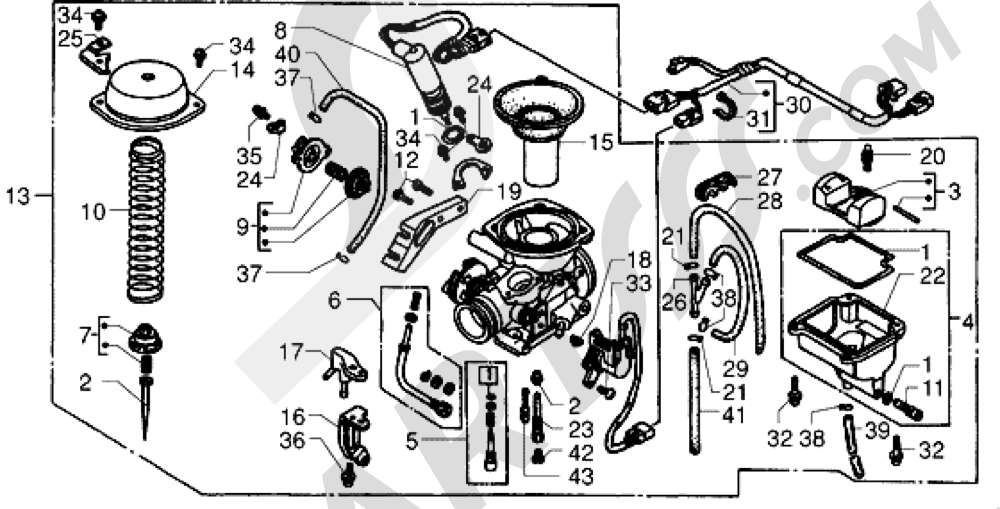

Карбюратор 4-х тактного скутера

1 — винт холостого хода, 2 — винт качества смеси

1 — винт качества смеси, 2 — топливоприёмный штуцер, 3 — штуцер для слива топлива из поплавковой камеры, 4 — винт-пробка поплавковой камеры.

Регулировка качества смеси

Качество смеси является очень важным моментом при регулировке карбюратора, поскольку при бедной смеси двигатель может перегреваться и терять мощность, а при богатой смеси образуется нагар в камере сгорания.

Регулировку качества смеси выполняем с помощью регулировочного винта. Смесь обогащается если мы проворачиваем винт по часовой стрелке и обедняется при проворачивании против часовой стрелки.

Схема регулировки выглядит так:

• Прогреваем скутер в течении 10 минут, глушим двигатель,
• Закручиваем винт до конца по часовой стрелке,
• Откручиваем на 1,5 оборота назад против часовой стрелки
• Заводим двигатель и поворачиваем винт назад ещё на 1/3 оборота. Даём двигателю поработать 2 минуты.
• Если обороты повышаются, то откручиваем винт ещё на 1/4 оборота против часовой стрелки. Также даём двигателю поработать 2 минуты.
• Повторяем предыдущий шаг, до тех пор, пока обороты не начнут падать (не забывайте перед каждым изменением дать двигателю поработать 2 минуты)
• Если обороты начали падать, то вкручиваем винт по часовой стрелке на 1/4 оборота.

Таким образом достигается устойчивая работа двигателя на любых допустимых оборотах. В идеальном случае двигатель должен хорошо работать в открученном на 1,5 — 2 оборота положении винта регулировки качества смеси. Однако из за износа деталей двигателя этот диапазон может меняться. Если же в карбюраторе вашего скутера отсутствует винт регулировки качества смеси, то настройку необходимо проводить только с помощью регулировки положения иглы карбюратора.Поднимаем иглу — смесь обогащается, опускаем иглу — смесь обедняется.

По нагару на свечке можно узнать о неправильной регулировке качества смеси. Если нагар на свечке чёрного цвета и его много — смесь слишком богатая. Если нагар практически белого цвета — смесь слишком белая.

Регулировка уровня топлива (в поплавковой камере)

Уровень топлива в поплавковой камере можно проверить с помощью с помощью прозрачной трубки, снизу карбюратора. Для того чтобы это можно было сделать необходимо открутить сливочный винт, поднять трубку в направлении к верху карбюратора. Теперь проверяем уровень топлива при рабочем двигателе скутера. Он должен находится чуть ниже выпирающей юбки в месте крепления крышки поплавковой камеры к карбюратору.

Если уровень мал или, как бывает чаще, слишком высок, то необходимо снять крышку и отрегулировать момент срабатывания запорной игры с помощью загибания держателя иглы (небольшого усика) в очень небольшом диапазоне.

Стоит помнить что, при неисправности карбюратора или загрязнения его внутренних элементов, регулировка карбюратора возможно позволит лишь временно решить проблему.

Вот и весь принцип настройки карбюратора на китайском и японском (Honda, Suzuki, Yamaha и д.р.) скутере. Теперь вы можете самостоятельно проводить ремонт и регулировку карбюратора на 2т и 4т двигателе скутера с объёмом 50 и 150 кубов.
