Чистим лямбда зонд (датчик кислорода) в домашних условиях

Что такое лямбда-зонд

Лямбда-зонд – это датчик наличия свободного молекулярного кислорода (O2) в выхлопных газах. Если быть более точным, датчик оценивает не наличие, а отсутствие кислорода в выхлопах. Устанавливается в выпускном тракте. В зависимости от экологического стандарта, которому соответствует автомобиль, в системе выпуска может быть установлено от 1 до 4 датчиков.

Принцип работы основан на генерации электродвижущей силы (напряжения) на выводах зонда под действием высокой температуры. После прогрева раскаленными выхлопами до 300-350 °C между двумя электродами датчика появляется напряжение, приблизительно равное 0,9 вольта. Один из электродов зонда изготовлен из диоксида цинка (ZnO2). К этому электроду и подводятся выхлопные газы. При контакте диоксида цинка с молекулярным кислородом происходит блокировка генерации электродвижущей силы. Напряжение на выводах проседает до 0,1 вольта.

Лямбда зонд контролирует кислород в выхлопной системе

Сигнал с датчика кислорода уходит в электронный блок управления двигателем (ЭБУ). В зависимости от назначения (системный или контрольный), зонд выполняет одну из двух практических функций. В режиме реального времени на основании показаний с системного датчика ЭБУ корректирует топливно-воздушную смесь, стремясь сделать ее максимально приближенной к стехиометрическому соотношению. Контрольный зонд служит для оценки работоспособности каталитического нейтрализатора.

Необходимость очистки

В выхлопных газах, помимо углеводородов, воды и кислорода, присутствуют и другие химические соединения. Некоторые из них негативно сказываются на работоспособности датчика. В частности, это продукты сгорания кремниевых соединений (обильно содержатся в силиконовых герметиках), смолянистые вещества и свинец. Все эти вещества способны залепить цинковый электрод и блокировать доступ выхлопов к датчику. Сам зонд теоретически остается работоспособным, но из-за недостаточного или полностью блокированного доступа газов он посылает некорректный сигнал в ЭБУ. Блок довольно быстро замечает это и сигнализирует ошибкой на приборной панели.

Здесь важный момент: перед тем, как восстановить датчик кислорода одним из нижеперечисленных способов, необходимо разобраться, в чем суть проблемы. Бытовая чистка лямбда-зонда своими руками поможет только в том случае, если датчик именно засорился. В этой процедуре не будет смысла, если с зондом случилась одна из других распространенных неисправностей:

• нарушился контакт проводки;
• перегорел нагреватель или произошел обрыв нагревательной цепи;
• физически деградировала цинковая пластина.

Поэтому сначала нужно узнать, какую именно ошибку выдает электронный блок управления. Если ошибка расшифровывается как обрыв проводки или неэффективная работа катализатора, очистка с большой долей вероятности не поможет. Если же ЭБУ сигнализирует о некорректном сигнале с датчика – можно пробовать чистить.

Чистка ортофосфорной кислотой

Инструкция по подключению датчика кислорода

Данная инструкция носит ознакомительный характер. Настоятельно рекомендуется доверять такую ответственную процедуру специалисту сервисного центра, обладающего соответствующим опытом работы.

1. Запомнить или записать расположение проводов датчика. Отсоединить штекер от электронной составляющей авто, не повредив и не разомкнув при этом провода самого зонда. Аккуратно вытащить старую лямбду.
2. Подрезать проводку нового универсального датчика так, чтобы каждый следующий кабель был на 4 см короче предшествующего (начинать можно с какого угодно). Также укоротить кабели от разъема старого зонда.
3. Поместить на каждый из проводов специальную изоляцию и водозащиту (широким концом водозащита обращена к точке соединения провода).
4. Снять с каждого провода 8 мм изоляции кусачками, затем надеть контактное соединение и сжать конструкцию так, чтобы соединение было идеальным, а неизолированные провода не выступали. Начинать соединение следует с наиболее короткого провода, так проще.
5. Передвинуть водозащиту с обоих концов проводки к соединению, полностью прикрыть место соединения изоляционной трубкой. Закрепить конструкцию при помощи горячего фена.
6. Монтировать непосредственно сам датчик, сняв защитный колпак. Распиновка проводов лямбды поможет проложить новую проводку по цветам точно так, как лежала старая. Подключать и крепить проводку необходимо аккуратно, чтобы она не соприкасалась с нейтрализатором, коллектором или другими частями авто, которые нагреваются до высоких температур.

Своевременная замена лямбда-зонда очень важна. Если ЭБУ автомобиля не будет получать достоверную информацию об уровне кислорода в выхлопе, то станет работать на основе усредненных параметров, таким образом топливно-воздушная смесь не будет оптимальной — это отрицательно повлияет на состояние автомобиля.

Наш автосервис в Санкт-Петербурге специализируется на диагностике и ремонте выхлопных систем самых разных авто, от ВАЗ до иномарок. Гарантируем высокое качество ремонта и короткие сроки. Не рискуйте своей техникой — обращение к профессионалам сбережет много нервов, а в перспективе и денег, ведь самостоятельный ремонт по советам с форумов может привести только к более серьезным неисправностям.

Ортофосфорная кислота

Суть метода заключается в том, что ортофосфорная кислота способна за несколько минут (10 – 15), иногда больше, снять отложения с керамическо-платинового основания устройства не повредив его.

Для выполнения работ понадобиться не менее 100 миллилитров данного химического вещества или его аналогов (смотрите ниже).

Проблема заключается в том, что нужно аккуратно демонтировать защитный колпачок, который изготовлен из нержавеющей стали.

Ножовкой по металлу это сделать можно, но чревато повреждением самой рабочей основы, поэтому данный способ исключен (хотя можно попробовать на свой страх и риск).

Для этих целей используют токарный станок, с помощью которого у самой основы устройства, около резьбы, аккуратно резцом срезают колпачок освободив тем самым доступ к рабочей основе датчика.

Но не у каждого есть доступ к токарному станку.

Решить данную проблему можно с помощью напильника, которым аккуратно пропиливаются отверстия (окошки) в защитном колпачке размерами 4 – 5 мм.

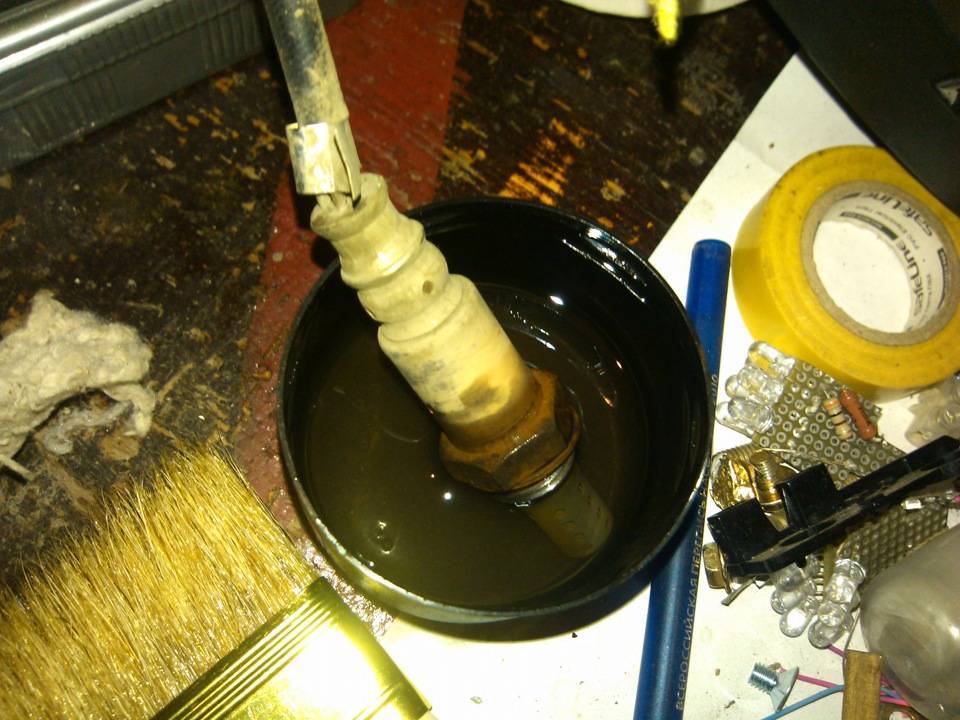

Получив полный или частичный доступ к рабочему стержню лямбда зонда можно приступать к его чистке.

Опускать полностью устройство в ортофосфорную кислоту нельзя, только сам сердечник.

Или можно использовать кисточку из натуральной щетины.

Кисточка должна быть тонкой, чтобы как можно больше захватить поверхности сердечника. Зубная щетка не удачное решение, за исключением ситуации, когда защитный колпачок снят.

Аккуратно смачивая и омывая поверхность рабочего стержня устройства будет наблюдаться такая картина: загрязнения будут постепенно сходить, а сам сердечник будет приобретать стальной оттенок.

Добившись результата, промойте датчик чистой водой, дайте ему высохнуть и при необходимости повторите процедуру.

В дальнейшем закрепите защитный колпачок (если он снимался) с помощью аргоной сварки.

Проверьте состояние прокладки датчика кислорода и установите его на штатное место.

Если до этого появлялась ошибка Check Engine, то ее придется сбросить.

Недостатки и подводный камни:

• не каждый сможет найти хорошего токаря, который выполнит такую работу, поэтому напильник вам в помощь;
• опасность использования ортофосфорной кислоты, нужно исключить попадания ее в глаза и во внутрь организма. Можно использовать преобразователь ржавчины, в составе которого и входит упомянутый компонент. Или обратите внимания на такие названия «ФЛЮС ИЛИ КИСЛОТА ДЛЯ ПАЙКИ», как правило все это можно найти в строительных магазинах, но это тоже опасные химические вещества;
• защитный колпачок может иметь два слоя (двойную оболочку), что усложняет пропилку устройства напильником, здесь спасет только замачивание сердечника;
• невозможно быстро проверить результат работы, если конечно сразу не появиться ошибка Check Engine. Только через время замеряя расход топлива, наблюдая за «поведением» автомобиля картина будет ясна — выбрасывать лямбда зонд или нет;
• в некоторых случаях для полной очистки 10 минут будет мало (все зависит от степени загрязнённости устройства), придется ждать от 1 до 3 часов, чтобы был результат.

Как проверить

Данный вид датчиков считается одним из часто изнашиваемых. На него постоянно оказывают влияние отработанные газы, немаловажным фактором является качество топлива, с которым приходится работать, а также исправность двигателя. О неисправности и неполадках сообщит соответствующая лампочка на панели приборов. В данном случае выявить проблемы именно с этим датчиком поможет диагностика с помощью сканера. Также о возникших проблемах будет свидетельствовать потеря мощности, «рывки» в работе двигателя в режиме холостого хода, минимальный отклик на педаль газа. Увеличится токсичность выхлопных газов, определить которую можно только при измерении специальным прибором. Произойдет увеличение расхода топлива.

К основным причинам выхода из строя можно отнести: износ (каждый датчик имеет свой ресурс пробега), грязь, влага, механическое воздействие, которое приводят к сколам и трещинам, а также обрыв цепи нагревательного элемента. Более быстрому износу будут способствовать топливо низкого качества, частый перегрев двигателя, попадания масла, попадания моющих средств, добавление присадок в топливо.

Как проверить

Данный вид датчиков считается одним из часто изнашиваемых. На него постоянно оказывают влияние отработанные газы, немаловажным фактором является качество топлива, с которым приходится работать, а также исправность двигателя. О неисправности и неполадках сообщит соответствующая лампочка на панели приборов. В данном случае выявить проблемы именно с этим датчиком поможет диагностика с помощью сканера. Также о возникших проблемах будет свидетельствовать потеря мощности, «рывки» в работе двигателя в режиме холостого хода, минимальный отклик на педаль газа. Увеличится токсичность выхлопных газов, определить которую можно только при измерении специальным прибором. Произойдет увеличение расхода топлива.

К основным причинам выхода из строя можно отнести: износ (каждый датчик имеет свой ресурс пробега), грязь, влага, механическое воздействие, которое приводят к сколам и трещинам, а также обрыв цепи нагревательного элемента. Более быстрому износу будут способствовать топливо низкого качества, частый перегрев двигателя, попадания масла, попадания моющих средств, добавление присадок в топливо.

Диагностика топливных устройств

Датчик кислорода расположен в эпицентре сжигания топлива. Состав бензина оказывает значительное влияние на его работу. Если он не соответствует ГОСТу и содержит много примесей свинца, то будет выдавать сигнал ошибки на электронный блок управления или вообще выйдет из строя. Бывают и другие причины сбоев:

1. Механическая вибрация и интенсивная работа автомобиля приводят к повреждению или выгоранию корпуса устройства, после чего оно не подлежит восстановлению. Рациональное решение — приобрести новый прибор.
2. Неправильная работа системы топливоподачи. Если топливовоздушная смесь не полностью сгорает, сажа начинает оседать на корпусе зонда, а также попадает внутрь через отверстия для впуска воздуха. При первой чистке устройства можно устранить проблему, но если сбои будут возникать часто, тогда необходимо установить новое устройство.

Диагностика на специализированном оборудовании даст самый точный ответ о поломках. Обнаружить неисправность датчика можно и самостоятельно, достаточно внимательно ознакомиться с его характеристиками, после чего водитель сможет принять решение о том, можно ли чистить лямбда-зонд.

Функции кислородного датчика

Первым делом следует разобраться, что собой представляет лямбда-зонд, зачем он нужен и почему этому элементу уделяют такое большое внимание. Лямбда-зонд или просто кислородный датчик является контроллером, который осуществляет оценку или измерения объёмов кислорода, оставшихся в составе несгоревшей топливовоздушной смеси, представленной в виде выхлопного газа

Датчик сравнивает этот показатель с номинальными значениями, после чего отправляет информацию на электронный блок управления топливной системы. Этот блок, чтобы оптимизировать состав из топлива и кислорода, регулирует подачу воздуха внутрь камеры сгорания. Делается это путём увеличения или уменьшения количества воздуха. Так снижается количество вредных веществ в составе выхлопного газа, повышается устойчивость работы силовой установки, улучшается динамика транспортного средства и не только.

В той ситуации, когда датчик оказывается сильно загрязнён, он не может работать корректно. Из-за этого электронный блок получает неточную информацию, поэтому нарушается работа системы подачи кислорода и топлива в камеру сгорания. Результатом такой ситуации становится повышенный расход топлива, нестабильная работа двигателя и сильное загрязнение окружающей среды. Водитель вредит себе и природе, поскольку машина превышает допустимые экологические нормы. Чтобы избежать подобной ситуации, нужно вовремя менять или восстанавливать работоспособность кислородного датчика. В тех ситуациях, когда устройство просто загрязнилось, его можно попробовать очистить в домашних условиях. При выходе датчика из строя лучше сразу приобрести новый, поскольку ремонт не принесёт никакого результата. Довольно часто автомобилисты сталкиваются с ситуациями, когда повреждения и дефекты на лямбда-зонде отсутствует. А некорректная работа обусловлена накоплением большого количества сажи и свинцовых отложений. Если от них аккуратно избавиться, старый лямбда-зонд сможет прослужить ещё некоторое время. Это несколько экономит бюджет автовладельца.

Признаки неисправности датчика кислорода

Как мы все понимаем, ничего нет вечного. Через определенное время датчик кислорода в лучшем случает начинает выдавать неправильные данные в блок управления, в худшем случае вообще перестает работать.

Причины и признаки неисправности датчика можно узнать на этой странице .

Но основной признак неисправности устройства это повышенный расход топлива и сниженная динамика автомобиля, которые не трудно не заметить.

Через определенный пробег машины датчик кислорода, а точнее его керамическая основа (циркониевая керамика) с платиновым напылением, покрывается свинцовыми отложениями, слоем сажи и нагара.

Безусловно у нормального водителя сразу же возникает потребность в удалении данных отложений.

Но сложность ситуации заключается в том, что воздействовать на керамическо-платиновую основу датчика кислорода механически с использованием абразивных инструментов и материалов нельзя. Основа будет повреждена и устройство придется заменить.

Покупать новый лямбда зонд даже через 40 – 50 тыс. км. пробега авто будет дорого, поэтому чистка датчика кислорода, тема всегда актуально, но делать это нужно правильно по инструкции указанной ниже.

Также читайте про способы проверки лямбда зонда мультиметром и другими приборами.

Датчик кислорода (лямбда-зонд)

Отдельно хочется остановиться вот на таком нюансе.

Принцип действия датчика кислорода или лямбда-зонда основан на сравнении концентрации кислорода в воздухе с концентрацией кислорода в выхлопных газах! А не просто измерением кислорода в выхлопе!

Поэтому для полноценной работы большинству лямбда-зондов необходим доступ свежего воздуха. Бытует мнение, что воздух иногда подаётся… по проводам!

Да. По проводам. Об этом предупреждал BOSCH.

А вот, что по этому поводу гласит TIS Шевроле:

При повреждении проводки HO2S1, разъема или клеммы, необходимо заменить весь блок HO2S1. Проводку, разъем и клеммы не ремонтировать. Для правильной работы датчика необходимо обеспечить ему опорный сигнал чистого воздуха. Данный опорный сигнал чистого воздуха обеспечивается проводом(ами) HO2S1. Любая попытка ремонта проводов, разъема или клемм может привести к созданию преграды для воздушного опорного сигнала и снизит показатели работы HO2S1

Поэтому хочется обратить внимание любителей перепаивать разъёмы, смазывать контакты и т.п. на вышеизложенную информацию! Хорошо подумайте перед такими манипуляциями

Я видел не один датчик кислорода, испорченный через разъём!!! Чаще всего при диагностике это выглядит следующим образом – график имеет практически ровную линию с опорным напряжением порядка 400 мВ и практически не реагирует на состав выхлопных газов.

Будьте внимательны и всегда отдавайте отчёт своим действиям!

Запомните эти важные моменты:

1. На датчике есть атмосферное отверстие (наружу). Поэтому: а) нельзя мыть под давлением сам датчик и разъем; б) нельзя покрывать смазкой и т.п. контакты разъема; 2. Желательно смазывать высокотемпературной смазкой резьбу датчика, но нельзя смазывать защитный корпус датчика. 3. Усилие затяжки 40 Н-м. 4. При ударе по корпусу, внутри может отвалиться измеряющий элемент. 5. Частота сигналов рабочей лямбды не менее 1 переключения за 2 секунды. 6. Сопротивление нагревательного элемента от 3 Ом до 35 Ом. 7. Напряжение нагрева подаваемое на лямбду = 10-14.5 В. 8. Напряжение сигнала с лямбды на прогретом двигателе: при бедной смеси – менее 0.4 В; при богатой смеси – более 0.6 В. 9. Период контроля параметров лямбды – каждые 30 тыс.км.

Дальше будет описан процесс замены датчиков кислорода. Если Вы хотите вникнуть в суть работы этого датчика, а также научиться его диагностировать и посмотреть реальные примеры неисправности датчиков кислорода, тогда ознакомьтесь со статьёй Лямбда зонд

На Шевроле Лачетти установлены два датчика концентрации кислорода: один на выпускном коллекторе (управляющий),…

…второй — на приемной трубе (диагностический).

Примечание! На ранние версии устанавливался только один датчик кислорода. Перед катализатором. Он имеет два провода. На более поздние авто устанавливалось два датчика. Они имеют по четыре провода (подогрев).

По сигналам датчика ЭБУ производит корректировку состава топливовоздушной смеси для оптимальной работы каталитического нейтрализатора, а по сигналам диагностического – отслеживает эффективность его работы. При неисправности датчиков концентрации кислорода ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем.

Примечание! Не все неисправности датчика кислорода приводят к появлению ошибки! Один из примеров рассмотрен в видео ниже, гдя показал неисправность датчика кислорода и его замену.

Виды

Чтобы датчик получил электронный сигнал о составе выхлопного газа, внутри него встроен специальный твёрдый электролитический элемент. И в зависимости от того, из какого материала состоит эта деталь, лямбда-зонды бывают следующих видов.

Циркониевый

Это самый популярный тип кислородного датчика. Изготавливается на основе диоксида циркония (ZrO₂). Также в состав этого датчика входит керамическая составляющая, легирована оксидом иттрия. Сверху он покрыт платиновыми электродами, которые играют защитную роль, а также проводят электрические импульсы. Платиновые пористые электроды дополнительно являются катализатором окислительных восстановительных реакций.

Внешняя часть циркониевого датчика взаимодействует с нагретыми выхлопными газами, а внутренняя – с окружающим воздухом. Лямбда-зонд хорошо защищён от воды, но в него попадает немного воздуха (это необходимо для корректной работы).

Принцип работы циркониевого лямбда-зонда основан на работе гальванического (либо твёрдооксидного) топливного элемента с твёрдым электролитом. Такой датчик может выявить только относительное количество кислорода в топливе.

Обращу ваше внимание, что такой датчик начинает проводить импульсы только при его нагреве более 300-400°C. И таким образом, если указанная температура не будет достигнута, то циркониевый датчик будет выдавать ошибку, пока не прогреется

Керамический изолятор с нагревателем позволяет лямбда-зонду прогреться быстрее. Датчик из циркония устанавливается перед каталитическим нейтрализатором.

Титановый

Такой лямбда-зонд визуально похож на вышеуказанный, но начинка здесь сделана из диоксида титана. При изменении количества кислорода в смеси изменяется проводимость титанового наконечника. Сигнал об этом поступает в электронный блок управления.

Отмечу, что титановый датчик начинает работать при температуре от 700°C, поэтому здесь установлен нагреватель. Титановый лямбда-зонд работает без доступа кислорода из атмосферы.

Поскольку титановый кислородный датчик имеет сложный механизм, он стоит дорого, поэтому этот датчик среди автолюбителей не так популярен. Но, несмотря на это, их включают в конструкцию многих продаваемых машин.

Далее рассмотрим, чем отличаются лямбда-зонды по своей конструкции.

Узкополосный и широкополосный

Узкополосный не может выявить малые отклонения в содержании кислорода. По-другому он называется двухточечным. Он определяет количество кислорода в выхлопном газе. Он применяется только на входе и выходе, когда как широкополосный устанавливается только на входе.

Широкополосный датчик – это более современный тип кислородного датчика. Он может не только выявлять, богатая или бедная смесь подаётся в двигатель, а также величину отклонения от эталонных значений.

А широкополосный тип датчика дополнительно имеет 2 ячейки: измерительную и насосную. Конструкция датчика держит постоянное напряжение. В измерительном блоке имеется газ, коэффициент избытка кислорода (λ) в котором равен единице. Когда ДВС работает на обеднённой топливной смеси, то насосная камера выносит лишний кислород наружу, а если на обогащённой, то происходит пополнение смеси кислородом из внешней атмосферы. То есть, когда в смеси – избыток кислорода, то напряжение возрастает, а при недостатке O2 — уменьшается. Значение силы тока здесь является детектором коэффициент избытка кислорода в отработавших газах. Напряжение здесь всегда стремится к эталонному значению (450 мВ).

Воздух проходит здесь через диффузионный зазор. Для перемещения кислорода внутрь и наружу меняется направление тока, а его значение пропорционально объёму газа.

Широкополосный датчик работает только при температуре более 600°C, этому способствует установленный в него нагревательный элемент. Устройство выглядит в виде электрода с двумя концами, которые контактируют с отработавшими газами и атмосферой.

Широкополосный датчик определяет коэффициент избытка воздуха точнее и быстрее и точнее, чем узкополосный: от 0,7 до 1,6. Это обеспечивается сенсорными и накачивающими ячейками.

По конструкции

По конструкции датчики различаются по количеству проводов и наличию нагревателя. Если лямбда-зонд не имеет нагревателя, то используется один или два провода. Если с нагревателем, то количество проводов 3-4.

Более старые версии кислородных датчиков были без нагревательного элемента, они разогревались от выхлопных газов через длительное время после запуска мотора. Более новые модели датчиков имеют в наличии нагреватель, поэтому он начинает работать гораздо быстрее.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

—зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

• увеличение расхода топлива;
• снижение динамики двигателя;
• нестабильная скорость холостого хода силовой установки;
• дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

Пример конструкции зонда

Конструкция включает:

• 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
• 2 — керамический изолятор;
• 3 — уплотнительный элемент для ввода жгута проводов;
• 4 — сигнальные провода;
• 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
• 6 — пружинная контактная часть;
• 7 — чувствительный элемент, выполненный из керамики;
• 8 — нагревательный стержень;
• 9 — вентиляционный канал;
• 10 — внешний металлический корпус.
