Вариатор для скутера это как коробка передач для автомобиля. В принципе это и есть коробка передач. Задний вариатор это маханическая бесступенчатая передача. Как правило, на всех современных скутерах устанавливают клиноременный вариатор. Особенность его работы заключается в том, что он работает в зависимости от оборотов двигателя и несмотря на количество нагрузок. Если задний вариатор скутера изношен то это легко почувствовать в процессе движения. Скутер теряет плавность хода, скорость разгона и максимальная скорость падают. На скутере не комфортно ездить по выше упомянутым причинам. Задний вариатор скутера еще называют центробежным сцеплением. Принцип работы центробежного сцепление достаточно прост. При определенных оборотах двигателя сцепление автоматически соединяет вторичный вал вариатора с редуктором, это обеспечивает плавность старта скутера с места. Чтобы обеспечить комфорт поездок нужно чтобы задний вариатор всегда был исправен.
Замена вариатора своими руками
На этом этапе важно помнить про расчет вариатора. Монтаж неподходящего по размеру ремня приведет к тому, что устройство быстро выйдет из строя
Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве. Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место.
Замена вариатора своими руками
Существует второй способ замены цепи вариатора. Демонтаж старого ремня производится аналогичным образом. Далее нужно разобрать вариатор и установить шкив, на который будет смонтирован новый ремень. Чтобы протолкнуть ремень внутрь, следует отодвинуть половинки шкива. Ремень примет необходимое положение после того, как прокрутить вариатор на максимальном обороте в течение нескольких секунд. Если все в норме, значит остается последняя задача: как собрать крышку вариатора? Все очень просто. Ее нужно прикрутить на рабочее место и проверить качество крепления болтов.
Как снять вариатор скутера
К сожалению, задача снять вариатор с двигателя скутера без использования специальных инструментов на практике оказывается трудновыполнимая, а во многих случаях бывает невозможной.
Стоит предупредить: попытки снять вариатор «колхозными способами» ни к чему хорошему не приведут, лучше потратьте немного времени на изготовление съемников и не испытывайте «судьбу», но это так — дружеский совет .
В зависимости от модели скутера, крыльчатка переднего вариатора может быть разной конструкции, что потребует использование разных типов съемников для ее снятия.
Вставляем штифты съемника в специальные отверстия в крыльчатке, одеваем на гайку ключ упираем во что нибудь рычаги съемника или просто держим его рукой (если сможете удержать) и откручиваем гайку на цапфе (резьба правая). Съемник у нас будет самодельный, изготовить его — легко и просто.
Конструкцию съемника легко понять по фото. Да и что тут собственно понимать? Две пластины скрепленные между собой болтом на концах которых приварены штифты — работы на полчаса…
Для снятия переднего вариатора другого типа — используем съемник немного другой конструкции: к подходящему металлическому кольцу приварены несколько обрезков с зубьями от старой ненужной тарелки вариатора и кусок шины, чтобы было его за что держать.
Точно также, одеваем съемник на наружный шкив вариатора, упираем рычаг во что нибудь или просто держим и откручиваем гайку.

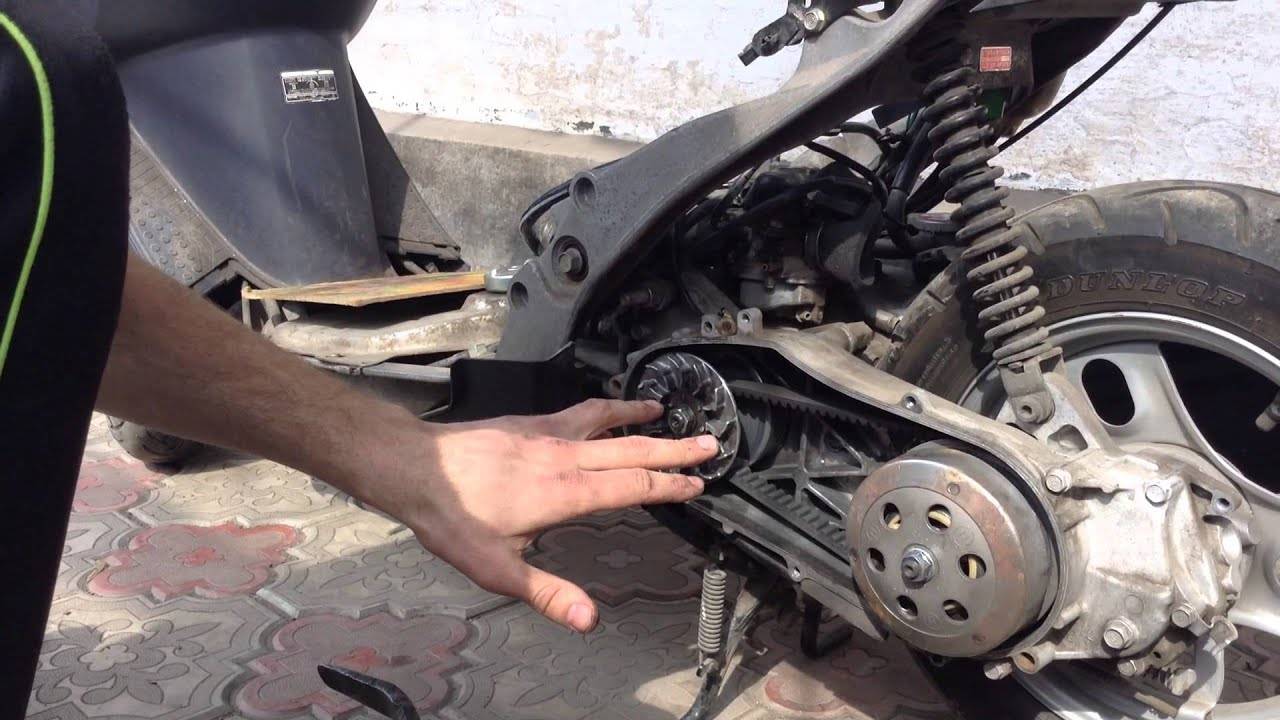

Убираем ремень, поддеваем пальцами изнутри передний вариатор и снимаем его с цапфы.
Точно также, для снятия заднего вариатора: вставляем штифты съемника в отверстия барабана сцепления, упираем рычаги съемника во что нибудь или держим, и ключом отворачиваем гайку на первичном валу заднего редуктора.
Снимаем барабан сцепления с вала затем снимаем задний вариатор. Если кому интересно как можно разобрать задний вариатор — читаем статью: Как разобрать задний вариатор скутера
Такой тип переднего вариатора можно будет открутить с помощью цепного съемника. Для такой работы съемник желательно выбрать по мощнее. Примерно вот такой.
Аккуратно оборачиваем цепь вокруг крыльчатки вариатора, держим или упираем во что нибудь рычаг съемника и откручиваем гайку.
scooter-mania.ru
Диагностирование вариатора
Если с электронной частью действительно случилась определенная неисправность, на размещенном на приборной панели мониторе должно появиться уведомление «Service required». На этом же мониторе должно высветиться «Slow down», если температура жидкости превысила норму. Для самосотоятельной диагностики можно воспользоваться программой с Google Play CVTz50 и адаптером ELM327
Для точного определения неполадок и их самостоятельного устранения, требуется специальное диагностирование, которое выполняется с использованием специального оснащения. Множество неисправностей имеют свой код, через который выявляются:
- — Неисправности датчиков;
- — Пониженное или повышенное давление в шкиве;
- — Неисправности ЭБУ;
- — Поломка шагового электродвигателя, магистрали и клапанов.
При выполнении диагностирования следует помнить о том, что причиной неисправности вариатора бывает не только поломка определенного узла. Нередко причина поломки вариаторной коробки передач состоит в повреждении проводки или какого-нибудь разъема. Либо причиной может выступать сбой функционирования БУ вариатора.
Бывают и такие ситуации, при которых в случае выявления неисправностей система контроля вариатора автоматически переводится в специальный режим. Отличие специального режима от обычного состоит в наличии зафиксированного передаточного отношения.
Если сбой в работе CVT сосредоточена в механической части, то для ее выявления понадобится провести ряд мер:
- — Проверка состояния масла;
- — Тест во время езды;
- — Установление признаков неполадки;
- — Анализирование данных ЭБУ.
Как Снять Крышку Вариатора На Скутере
Как снять вариатор на скутере?
Устройство скутера довольно очень отличается от обыденных мопедов и байков, ведь заместо цепи передача тяги на заднее колесо происходит с помощью вариатора, снутри которого размещается ремень. Конкретно вариатор скутера считается одним из более высококачественных узлов скутера, ведь он создается из крепких материалов и предназначен для огромных нагрузок. Но даже вариатор в какой-то момент ломается, потому появляется вопрос о том, как снять вариатор на скутере?
Невзирая на простоту устройства скутера снять задний вариатор на скутере будет не так просто, необходимо иметь некие познания и инструменты, по другому есть возможность разрушить детали вариатора. Также учтите, что зависимо от модели скутера и страны изготовителя инструменты могут пригодиться различные, потому они должны подбираться согласно вашему скутеру. Также непременно необходимо иметь особые съемники.
Наиболее распространённые причины демонтажа вариатора и последующего ремонта
Далее представлены характерные факторы, которые свидетельствуют о необходимости выполнения ремонтных работ:
- ведущий или ведомый вал износился;
- привод цепи или ременной привод чрезвычайно изношены;
- во время работы вариатора доносятся различного рода посторонние звуки.
Если хотя бы один из симптом из вышеперечисленных имеет место быть, придётся выполнять ремонт коробки передач
Крайне важно понимать, что перед демонтажом из коробки рекомендуется слить масло
Во-первых, это технологическое правило. Во-вторых, по качеству масла станет понятно, насколько всё далеко зашло в плане износа. Выполнение ремонта осуществляется следующим образом.
Предварительно необходимо открутить болты, которые удерживают крышку. Крышка удаляется. Вал, который соединён с корпусной частью коробки также вынимается. По всему периметру откручиваются болты.
Удаляется крышка масляного насоса и вытаскивается очередной вал. Далее проблема заключается в ременной передаче. Чтобы демонтировать её необходимо стянуть ремни при помощи хомутов.
После демонтажа шкивы устанавливаются на плоскую ровную поверхность и ремень с них снимается.
Как Снять Крышку Вариатора На Скутере
Как снять вариатор на скутере?
Устройство скутера довольно очень отличается от обыденных мопедов и байков, ведь заместо цепи передача тяги на заднее колесо происходит с помощью вариатора, снутри которого размещается ремень. Конкретно вариатор скутера считается одним из более высококачественных узлов скутера, ведь он создается из крепких материалов и предназначен для огромных нагрузок. Но даже вариатор в какой-то момент ломается, потому появляется вопрос о том, как снять вариатор на скутере?
Невзирая на простоту устройства скутера снять задний вариатор на скутере будет не так просто, необходимо иметь некие познания и инструменты, по другому есть возможность разрушить детали вариатора. Также учтите, что зависимо от модели скутера и страны изготовителя инструменты могут пригодиться различные, потому они должны подбираться согласно вашему скутеру. Также непременно необходимо иметь особые съемники.
Разбираем шкив
Шкив вариатора разобрать достаточно просто. Этот узел состоит из корпуса, задней крышки и роликов. Разбирать шкив нужно для того, чтобы осмотреть ролики. Всего их 6, они не должны быть изношенными. В противном случае потребуется произвести их замену.
Ролики в шкиве вариатора оказывают непосредственное влияние на тягу и скорость скутера. В процессе эксплуатации ролики стираются, и изменяется их вес. В результате изменяется динамика транспортного средства. Изношенные ролики потребуется заменить на новые, ремонту они не подлежат.
Собирается шкив вариатора и сам вариатор в обратном порядке. Но прежде чем приступать к сборке, не забудьте осмотреть сальник на коленвале. Он должен быть целым, не иметь сильных загрязнений. Если пыли слишком много, то перед сборкой очистите сальник от грязи. Также осмотрите основные узлы скутера, если есть необходимость – смажьте их.
Фотоотчет: Как отремонтировать крышку вариатора скутера?
Эта статья будет адресована в первую очередь людям, которые не особо искушены в способах ремонта той или иной детали двигателя. Купил к примеру человек скутер, а кикстартер во время запуска двигателя вырывается из крышки вместе со всем содержимым…
И что делать в этой ситуации? Как сэкономить? Можно купить новую крышку, снять со старой крышки детали кикстартера и перекинуть на новую. Стоит это удовольствие будет от 1500 рублей. А можно отвезти крышку к грамотному «аргонщику» (сварщик по цветным металлам, данный вид деятелей в изобилии обитает в гаражных кооперативах), где вам ее заварят в течение нескольких минут и служить она будет не хуже новой, а то и лучше. Стоит это удовольствие около 500 рублей.
Как видите разница в цене существенная. Плюс ко всему: на крышках выбиты разные названия скутеров и при покупки новой трудно отыскать нужное название скутера. В особенности, если хочется найти Б/У крышку. Я вот одному человеку сколько ни искал бэушную крышку с надписью Pioneer, но так и не нашел. Пришлось поставить с надписью Honling.
Вот пример: вырвало ось кикстартера с крышки вариатора. Скутер не особо редкий: Stels Tactic 50 — деталей на него море, но вот цена на них… Плюс нужно заказывать и привезут ее только через неделю.
Да и зачем она сдалась эта новая крышка тем более, что стоит она 1500 рублей?.. Я отвез ее в «гаражи» одному знакомому «аргонщику» и он мне ее заварил в течении пяти минут.
Тут следует немного оговорится: «аргонщик» к которому я возил крышку был моим хорошим знакомым и работу я его видел, поэтому качество его работы притензий у меня не вызывало.
Люди разные: один делает на совесть, другой тяп ляп и если вы отвезете варить подобную деталь к незнакомому «аргонщику» обязательно проконтролируйте, чтобы он перед сваркой зачистил свариваемые поверхности. Если этого не сделать — швы получаться с раковинами, рыхлыми и некачественными.
Качественно зачищенные места сварки — залог качества сварочных швов.
Второй важный момент заключается в правильном позиционировании свариваемых деталей относительно друг друга. Бывает так, что плохой сварщик попросту кладет деталь на деталь и накладывает швы. Это неправильно. Если увидите такое — бегите от такого сварщика подальше.
Хороший сварщик всегда зачистит заусенсы, соориентирует детали в максимально равном положении, зажмет их струбциной и только потом наложит швы. В моем случае, сварщик выставил деталь, зажал ее мощной струбциной и проварил с двух сторон. В итоге никаких перекосов и геометрия деталей осталась на заводском уровне.
Для того, чтобы швы не сильно бросались в глаза я их затер кордщеткой.
Бывают и другие варианты: выломанный кусок и разорванное посадочное отверстие под храповик кикстартера.
Дури у детины было немало и он топтал кик пока не разорвал его в хлам.
Вопреки моим ожиданиям — работоспособность кикстартера удалось восстановить на 100%. С выломанным куском хлопот не было, а вот с порванным отверстием сварщику пришлось изголяться: не знаю как он это сделал, но он заварил трещины изнутри отверстия и для пущей надежности обварил все снаружи. Потом специальной фрезой рассверлил отверстие до нужной кондиции и кик стал маслать двигатель аки новый.
Разбираем шкив
Шкив вариатора разобрать достаточно просто. Этот узел состоит из корпуса, задней крышки и роликов. Разбирать шкив нужно для того, чтобы осмотреть ролики. Всего их 6, они не должны быть изношенными. В противном случае потребуется произвести их замену.
Ролики в шкиве вариатора оказывают непосредственное влияние на тягу и скорость скутера. В процессе эксплуатации ролики стираются, и изменяется их вес. В результате изменяется динамика транспортного средства. Изношенные ролики потребуется заменить на новые, ремонту они не подлежат.
Собирается шкив вариатора и сам вариатор в обратном порядке. Но прежде чем приступать к сборке, не забудьте осмотреть сальник на коленвале. Он должен быть целым, не иметь сильных загрязнений. Если пыли слишком много, то перед сборкой очистите сальник от грязи. Также осмотрите основные узлы скутера, если есть необходимость – смажьте их.
Скутерист
Вариатор для скутера это как коробка передач для автомобиля. В принципе это и есть коробка передач. Задний вариатор это маханическая бесступенчатая передача. Как правило, на всех современных скутерах устанавливают клиноременный вариатор. Особенность его работы заключается в том, что он работает в зависимости от оборотов двигателя и несмотря на количество нагрузок. Если задний вариатор скутера изношен то это легко почувствовать в процессе движения. Скутер теряет плавность хода, скорость разгона и максимальная скорость падают. На скутере не комфортно ездить по выше упомянутым причинам. Задний вариатор скутера еще называют центробежным сцеплением. Принцип работы центробежного сцепление достаточно прост. При определенных оборотах двигателя сцепление автоматически соединяет вторичный вал вариатора с редуктором, это обеспечивает плавность старта скутера с места. Чтобы обеспечить комфорт поездок нужно чтобы задний вариатор всегда был исправен.
Технические характеристики вариатора Сафари
Технические данные агрегата довольно типичны для своего класса, хотя по сравнению со своими ближайшими конкурентами и разнятся:
- Диаметр устройства, учитывая его специфику работы в паре с двигателем снегохода, составляет 210 мм. Для данного класса этот параметр является стандартным в пределах допуска в 10-20 мм. Благодаря таким размерам данная система оптимально устанавливается в штатное посадочное место снегоходов Буран и Тайга, а также в абсолютное большинство мотобуксировщиков.
- Длина составляет 167 мм, что также обусловлено спецификой устройства. Именно на такую длину рассчитано штатное посадочное место снегоходов с небольшими допусками. Это означает, что при установке владельцу не придется вносить какие-либо изменения в конструкцию и прилагать дополнительные усилия.
- Максимальная буксируемая масса составляет 150 кг. Для снегохода это означает перевозку водителя и пассажира, для буксировщика перевозку груза в 1-2 полных тележках. Однако на практике нередки случаи, когда вариатор выдерживает и большие нагрузки без вреда для своего состояния.
- Масса устройства составляет 3,8 кг, что облегчает его установку или демонтаж в случае неисправности. Также благодаря габаритам и штатным размерам установки вариатора Сафари позволяет без труда проводить ремонтные работы по замене вышедших из строя частей, а также регулировке ремней и шкивов.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.
Розборка заднего вариатора скутера
Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.
Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.
- Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
- Теперь с вала необходимо снять опорную шайбу.
- И потом снимаем втулку храпового механизма кикстартера.
- После этого надо снять фиксирующую шайбу ведущего шкива.
- Теперь берем внешнюю половину ведущего шкива и снимаем ее.
- Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
- Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
- После этого можно снять шкив вариатора скутера в сборе.
- Далее по очереди шлицевая шайба, снимаем.
- Теперь приводная шестерня стартера, как на фото, снимаем ее.
- Шлицевую шайбу снимаем также.Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
- Продолжаем, далее необходимо снять с вала дистанционную втулку.
- Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
- Вот и все, достаем из вариатора скутера 6 роликов.
Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.
Замена роликов вариатора скутере
Замена роликов вариатора на скутере нужна если:
- Заментая выработка
- Если на пластиковой рубашке есть дефекты, например сколы или царапины.
- Если плохо соединение пластиковой рубашки и металлической втулки
- Если форма ролика вариатора не круглая, например как на фото сверху.
Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива.
Основное что характеризирует справность роликов это округлость и масса.
Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:
- Недопустимо использование роликов разной массы.
- Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
- Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.
15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.
Далее проверяем поверхность на другие механические повреждения.
Сборка вариатора скутера
Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.
Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.
Розборка заднего вариатора скутера
Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.
Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.
- Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
- Теперь с вала необходимо снять опорную шайбу.
- И потом снимаем втулку храпового механизма кикстартера.
- После этого надо снять фиксирующую шайбу ведущего шкива.
- Теперь берем внешнюю половину ведущего шкива и снимаем ее.
- Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
- Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
- После этого можно снять шкив вариатора скутера в сборе.
- Далее по очереди шлицевая шайба, снимаем.
- Теперь приводная шестерня стартера, как на фото, снимаем ее.
- Шлицевую шайбу снимаем также.Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
- Продолжаем, далее необходимо снять с вала дистанционную втулку.
- Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
- Вот и все, достаем из вариатора скутера 6 роликов.
Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.
Замена роликов вариатора скутере
Замена роликов вариатора на скутере нужна если:
- Заментая выработка
- Если на пластиковой рубашке есть дефекты, например сколы или царапины.
- Если плохо соединение пластиковой рубашки и металлической втулки
- Если форма ролика вариатора не круглая, например как на фото сверху.
Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива. Основное что характеризирует справность роликов это округлость и масса. Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:
- Недопустимо использование роликов разной массы.
- Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
- Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.
15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.
Далее проверяем поверхность на другие механические повреждения.
Сборка вариатора скутера
Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.
Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.
СНЯТИЕ
1. Отворачиваем гайку ведомого шкива. Эта гайка затянута достаточно большим моментом, поэтому для того, чтобы отвернуть ее, необходимо зафиксировать шкив. Лучше всего воспользоваться специальным стопором, который несложно изготовить самостоятельно, или просто вставить подходящий по длине металлический стержень враспор между отверстием барабана сцепления и поверхностью, на которой установлен скутер. Надеваем накидной ключ на гайку, легкими ударами молотка ослабляем затяжку гайки и отворачиваем ее.
2. Снимаем с вала барабан сцепления.
3. Снимаем ведомый шкив в сборе с блоком сцепления.
4. Осматриваем колодки сцепления на предмет износа и механических повреждений. Необходимо убедиться, что фрикционный материал колодок не имеет механических повреждений, сколов, глубоких царапин, клеевое соединение фрикционного материала и колодок не повреждено. При наличии таких повреждений колодки подлежат замене.
5. Измеряем толщину фрикционного слоя на колодках. Если толщина меньше, чем минимально допустимая, указанная производителем скутера (обычно – около 1 мм), колодки подлежат замене
Важно также, чтобы толщина фрикционного слоя на всех колодках была одинаковой, а износ был равномерным по всей площади накладки
6. Для того чтобы, отделить узел сцепления от ведомого шкива, необходимо отвернуть центральную гайку. Для ослабления затяжки гайки, необходимо зажать узел в тисках.
Внимание!
Чтобы не повредить фрикционный материал колодок, следует зажимать узел в тисках с минимально необходимым усилием и использовать алюминиевые губки, либо прокладки из любого мягкого металла.
Зажав узел в тисках, не отворачивайте гайку полностью, а только ослабьте ее. В противном случае сжатая пружина, которая находится внутри механизма, “выстрелит” и может травмировать.
7. Просим помощника надежно прижать сцепление к шкиву, как показано на фото, и отворачиваем гайку. После этого помощник плавно ослабляет руки, позволяя пружине медленно разжаться.
8. Снимаем со шкива узел сцепления и пружину.
9. Осматриваем все детали на предмет внешних повреждений. Необходимо убедиться, что половинки ведомого шкива свободно, без заеданий вращаются друг относительно друга (в ведомом шкиве, как правило, применяется соединение половинок по принципу “паз–шпонка”. К одной из половинок шкива жестко прикреплена втулка, на которой свободно вращается вторая половинка шкива. Ее движение ограничено только косым пазом, в котором скользит шпонка. Именно этот механизм обеспечивает изменение расстояния между половинками шкива при вращении одной половинки относительно другой). Если скользящая поверхность втулки загрязнена, необходимо промыть ее очистителем карбюратора, керосином или растворителем для нитрокрасок, после чего смазать проникающей силиконовой смазкой или моторным маслом.
Также необходимо удалить со всех деталей продукты износа ремня (резиновую пыль) и накладок сцепления.
10. Сцепление подготовлено для замены колодок.
11. Узкими пассатижами снимаем стопорные кольца с направляющих колодок.
12. Снимаем прижимную пластину.
13. Легкими ударами рукояткой молотка в центр основания узла выбиваем его из пакета колодок.
Внимание!
На основании узла, под колодками установлены резиновые демпферы. Как только колодки стронутся с места, демпферы могут выпасть. Демпферы необходимо снять.
14. Снимаем пакет колодок с основания.
15. Извлекаем пружины, соединяющие колодки и разбираем пакет колодок.
Внимание!
Все пружины в механизме сцепления тарированные. Не допускается их растягивать, сжимать или изменять их форму. Пружины, соединяющие колодки, должны быть одинаковой жесткости (обычно пружины имеют цветовую маркировку).
16. Перед сборкой очищаем оси колодок сцепления от грязи и старой смазки, и наносим на них тонкий слой высокотемпературной пластичной смазки.
Внимание!
Смазку необходимо производить аккуратно, после установки новых колодок на основание убрать ее излишки. Попадание смазки на рабочие поверхности колодок недопустимо.
