Как пользоваться реечным домкратом для внедорожников?
Купив реечный домкрат, не стоит убирать его в багажное отделение или закреплять на рейлингах. Прежде всего, необходимо опробовать новое подъемное устройство и разобраться в принципах пользования им.
Реечных подъемник Hi-Lift может поднять вес до 1,5 тонн.
В первую очередь нужно подобрать равномерную поверхность, припарковать на ней внедорожник, поставить его на ручной тормоз и заблокировать рулевую колонку. Под колеса автомобиля следует заткнуть специальные подпорки. Если таковых не имеется, можно воспользоваться кирпичными блоками или фрагментами досок.
После этого подъемник подставляется либо под бампер для усиления, либо под дверной порог. При этом нижняя часть хай-джека должна быть сдвинута немного внутрь, чтобы образовался небольшой наклон. В процессе лифтования приспособление выровняется естественным путем. Если подставить домкрат в вертикальном положении перпендикулярно к земной поверхности, существует риск помять боковую часть кузова внедорожника
Поэтому наклону подъемника следует уделять особое внимание в процессе лифтования транспортного средства
Как только реечный домкрат будет размещен в соответствии со всеми правилами, можно переместить контроллер режимов в верхнее положение, вплоть до характерного щелчка. Для этого могут потребоваться определенные физические усилия. Взявшись за рукоятку, нужно потянуть ее вверх. После упора рукоятки в нижнюю часть порога можно приступать к процессу лифтования.
Это выполняется из положения с левой стороны от домкрата. Необходимо взяться за рукоятку правой рукой, а за реечное основание – левой. Стоит помнить, что большой палец левой руки нужно прижимать к боковой части рейки. Если пальцы будут располагаться на стороне реечного механизма, существует риск получения травмы, поскольку нельзя гарантировать надежность домкрата в случае неправильного использования устройства.
При этом не следует забывать, что рукоятка домкрата представляет такую же опасность. Если ручка соскользнет или выскочит из рук в процессе подъема, она может попасть в любую часть тела. По этой причине лучше всего предостерегаться и держать голову подальше от приспособления.
Для поднятия внедорожника подъемник подставляется под бампер или под дверной порог.
Убедившись, что все выполняется правильно, необходимо крепко ухватиться за рукоятку и начать ее передвижение по направлению снизу вверх и обратно. Расстояние движений нужно определять, прислушиваясь к характерным щелчкам шпонок.
При лифтовании внедорожника крайне важно прослеживать положение домкрата: его не должно перекосить. После подъема до нужного уровня рукоятку потребуется закрепить в сложенном положении. Не забудьте проверить устойчивость транспортного средства, покачав его легким движением руки
Не забудьте проверить устойчивость транспортного средства, покачав его легким движением руки.
При смене колеса нельзя находиться в боковой части подъемника, поскольку сорвавшись, он упадет именно в этом направлении. Это может обернуться плачевными последствиями для человека.
По завершении замены колеса внедорожник потребуется опустить, и этот процесс является не менее сложным и опасным, чем процедура подъема. Освободив рукоятку от крепления, нужно начать опускать ее, попутно переключая контроллер режимов в нижнюю позицию. Это действие иногда вызывает трудности, поэтому следует слегка стукнуть по фиксатору, если он не поддается простому нажатию.
При установке домкрата его нижняя часть должна быть сдвинута внутрь, что бы не было риска помять кузов внедорожника.
Рукоятку нужно приподнять и опустить. Второе действие дается довольно просто и не требует физических усилий до тех пор, пока шпонка реечного механизма не перекинет нагрузку на вашу руку. Поэтому следует удерживать ее очень крепко. В процессе подъема рукоятки нагрузка ослабнет и уже на половине пути исчезнет совсем.
Крайне важно удерживать рукоятку, пока она опускается. Ослабить усилие можно только тогда, когда она подойдет к реечному механизму. После полного спуска внедорожника держатель автоматически опустится по реечному механизму
В некоторых случаях он стопорится на месте, поэтому нужно приподнять рукоятку и слегка подергать ее
После полного спуска внедорожника держатель автоматически опустится по реечному механизму. В некоторых случаях он стопорится на месте, поэтому нужно приподнять рукоятку и слегка подергать ее.
Как пользоваться и работать с инструментом
Приведём перечень основных правил эксплуатации реечного домкрата:
- В первую очередь обязательно ознакомьтесь с инструкцией по эксплуатации устройства.
- При работе попросите наблюдателей отойти подальше и покинуть зону возможного падения поднятого груза.
- Проверяйте «Хай-Джек» на наличие повреждений (сколов, деформаций) перед каждым использованием. Убедитесь в том, что штифты не изношены, а рейка не имеет изгиба.
- Периодически чистите инструмент. Он хоть и простой, но требует ухода. В случае загрязнения подъёмного механизма хорошо очистите его, промойте водой и вытрите сухой чистой ветошью.
- Не используйте подъёмный механизм без смазки. Это также может стать причиной его преждевременного выхода из строя. Используйте только силиконовую или тефлоновую смазку.
Теперь рассмотрим пошаговую инструкцию по использованию реечного домкрата. Подъём груза осуществляется в следующем порядке:
Двигайте рычаг плавно, без резких движений
- Сначала подкладываем башмаки под колёса, дабы предотвратить движение автомобиля при подъёме.
- На ровную и твёрдую поверхность ставим опорную пятку домкрата.
- Поднимаем переключатель.
- Поворачиваем фиксатор ручки и немного отводим последнюю.
- Устанавливаем «клюв» большой площадки под нагрузку и поднимаем его до безопасного упора.
- Берём рычаг двумя руками, опускаем и поднимаем его. При этом следим за тем, чтобы пятка и крюк были неподвижными.
- Как только предмет поднимется на необходимую высоту, фиксируем ручку в горизонтальном положении.
- Ставим упор, опускаем на него машину и снимаем нагрузку с домкрата.
В качестве упора желательно использовать специальную ремонтную подставку
Опускание груза выполняется в обратном порядке, а именно:
- Ставим подъёмник под груз и немного приподнимаем его согласно вышеуказанной инструкции.
- Затем убираем упор.
- Перед опусканием автомобиля поднимаем рычаг в вертикальное положение.
- Опускаем переключатель до упора.
- Берём рычаг двумя руками и двигаем вверх/вниз до тех пор, пока груз не опустится на землю.
- В конце снимаем нагрузку с домкрата.
По окончании работы с домкратом поднимите ручку в вертикальное положение и зафиксируйте её к рейке
По окончании работы с домкратом поднимите ручку в вертикальное положение и зафиксируйте к рейке
Реечный домкрат – это универсальное приспособление, без которого практически невозможно обойтись в суровых условиях езды по бездорожью. При работе с устройством придерживайтесь вышеупомянутых правил, рекомендаций и инструкций.
Типы реечных домкратов
Классификация огромного разнообразия подъемных устройств происходит по главному отличительному компоненту, характерному только для определенных типов систем. Подвиды реечных домкратов (рычажные и зубчатые), имеют колоссальные отличия, однако оба числятся в одной группе, поскольку имеют схожую суть работы. Данные приспособления выполняют подъем грузов с помощью рейки, но их возможности, сферы использования и даже внешний вид, кардинально отличаются. Для большей наглядности, приведем цифры, фото и краткие факты по каждому из представителей.
Рычажные
Самый высокий тип подъемников, пользующийся огромной, заслуженной популярностью среди любителей бездорожья. Достаточно надежен, неприхотлив в обслуживании и может эксплуатироваться в самых неблагоприятных условиях. Помимо подъема авто с высокой подвеской, периодически используется в хозяйстве для решения мелких бытовых задач. К примеру, с помощью данного приспособления можно легко вытащить старые заборные столбы или выкорчевать небольшое дерево.
Технические показатели рычажных реечных подъемников (хай джеков), позволяют поднимать объекты с расстояния в 13 см от земли, на высоту более 1.4 метра. Существуют и более приземленные разновидности, с максимальной высотой подъема до 60 см. Устройство обладает весьма скромной грузоподъемностью, предел которой составляет 3.5 тонны. Такого показателя вполне хватает для работы с внедорожником, но более массивную, грузовую технику, поднять таким инструментом практически невозможно.

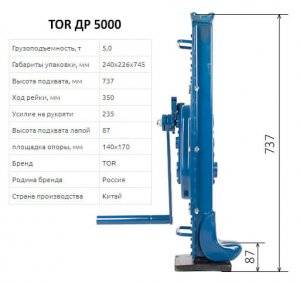

Зубчатые (редукторные)
Уникальная разновидность подъемного оборудования с вращательным механизмом и двумя упорными точками. В условиях бездорожья практически не используется, поскольку выдвижная рейка может легко перенести грязь в закрытую систему. Обслуживание зубчатого домкрата требует снятия крышки, вынимания шестерней, промывки, сушки и обратной установки с нанесением консистентной смазки (не сложно, но времязатратно). Данные приспособления широко востребованы в железнодорожных работах, строительстве и на производствах.
Среднее значение рабочего хода рейки составляет 300 мм, при том, что высота подхвата нижнего упора находится в районе 90 мм, а верхнего, около 750. Следовательно, зубчатый домкрат может поднять объект на высоту 390 мм с нижнего упора, и на 1050 мм, с верхнего. Относительно реечных устройств, зубчатый подъемник имеет отличную грузоподъемность, достигающую 25 тонн. Механизм и принцип работы реечного домкрата данного типа, подробно разобран ниже.
Способы применения
Особый интерес к этому инструменту проявляют любители езды по бездорожью. Чаще всего хайджек применяется для максимально возможного подъёма внедорожника, увязшего на дороге. Подняв колесо «железного коня», можно подложить что-нибудь под него и вызволить машину из снежной или грязевой ловушки. Универсальная инструкция по применению для хайджека ещё не создана. Всё зависит от того, как застрял автомобиль, конструктивных особенностей внедорожника и т. п. Существует несколько способов подъёма, которые рассмотрим далее.
1) Подъём за силовые конструкции. Суть этого способа заключается в упоре реечного «спасителя» в силовые элементы кузова. Ими может быть бампер, пороги, кенгурятник и т. п. Этот способ самый простой и, пожалуй, самый универсальный. С его помощью можно немного приподнять машину спереди и вытянуть с помощью лебёдки.
2) Подъём за бампер. Этот способ может быть полезен, когда автомобиль нужно приподнять в случае повреждения колеса для его дальнейшей замены. Возможны случаи, когда бампер не может попросту выдержать вес всего автомобиля. На этот случай создан аксессуар BamperLift. Он крепится к клюву домкрата и включает в себя цепь и крюк, с помощью которых можно уцепиться за силовые элементы, находящиеся под бампером
Уцепиться также можно за мосты или раму. Вообще уцепиться можно за любой элемент, который обладает достаточной прочностью. При покупке аксессуара необходимо обратить внимание на его грузоподъёмность. Например, для Нивы подойдёт хайджек Hi-lift 485 длиной 120 см, который влезет в багажник при расположении по диагонали
На практике же не всё так просто, как это звучит в теории. Если машина крепко улеглась на брюхо, то подцепиться за что-либо снизу будет очень и очень сложно. Единственным доступным средством в этом случае могут стать буксировочные проушины. Если цепляться за них, то следует быть очень осторожным, так как в этом случае можно легко уложить машину набок.
3) Подъём за колесо. Отсутствие силовых элементов на кузове ещё не делает хайджек бесполезным. Поддомкрачивать автомобиль можно за колесо. Но для этого требуется специальный аксессуар под названием LiftMate. По своей конструкции он такой же простой, как и сам хайджек. LiftMate крепится к клюву реечного домкрата. Далее, хайджек крепится к диску, после чего можно смело поднимать автомобиль. Если автомобиль находится в колее, то для его подъёма рядом с колесом необходимо выкопать ямку под упор домкрата, что для любителей бездорожья не составит большого труда. При покупке LiftMate рекомендуется сразу же сделать тестовый подъём. Лучше проверить всё заранее, чем выяснить, что приспособление совсем не подходит в «боевых» условиях. Для того чтобы не поцарапать или не повредить диск, при подъёме рекомендуется использование аксессуара с прорезиненными крюками.
Ещё одним аксессуаром является подставка под хайджек. Этот аксессуар представляет собой площадку для упора намного большего размера, чем пятка самого хайджека. Наиболее полезной эта подставка будет на скользких или слабых грунтах. За счёт увеличения площади опоры снижается риск того, что пятка соскользнёт или провалится в грунт. Подобную площадку можно без труда изготовить своими руками.
4) Подъём за фаркоп также требует специального переходника. Его можно купить в специализированных магазинах. Интересно, что этот аксессуар не имеет какого-либо англоязычного названия. Поэтому можно предположить, что был он изобретён отечественными умельцами. Если стоит выбор между подъёмом за буксировочную проушину или фаркоп, то второй вариант более предпочтителен
Но стоит соблюдать осторожность, так как всё же есть риск нарушения равновесия
5) Хайджек может использоваться как лебёдка. Нередки ситуации, когда, чтобы вызволить автомобиль из западни, достаточно сдвинуть автомобиль буквально на 40–50 сантиметров. Домкрат в этом случае может легко выполнить задачу. Универсальность такого использования состоит в том, что хайджек может тянуть машину в любую сторону. Домкрат обладает достаточным запасом мощности, чтобы справиться со сложными задачами.
6) Помимо всего перечисленного, домкрат можно использовать и не по основному назначению, а в качестве пресса, струбцины или тисков. Универсальность один из наиболее весомых плюсов этого устройства. Будет неудивительно, что на вопрос, как пользоваться хайджеком, найдётся ещё множество вариантов ответа.
Разновидности реечных домкратов
Все реечные домкраты могут быть электрическими или с ручным приводом. Несмотря на такое различие, принцип работы устройства сохраняется. Так, происходит взаимодействие храпового механизма с рейкой. Корпус поднимают и перемещают по рейке. Здесь предусмотрена опора и рычаг. Также есть механический кожух, защищающий все детали от возможного загрязнения.
Реечные модели делятся на две группы:
- зубчатые – здесь предусмотрена рукоятка с шестеренками;
- рычажные – такие домкраты приводят в движение благодаря рычагу.
Самое простое оборудование поднимает вес, не превышающий 8 т. В продаже встречаются особые модели, предназначенные для выполнения различных строительных работ. Благодаря сложной конструкции они способны выдерживать вес около 10 т. Этот показатель у одноступенчатых разновидностей составляет 15 т, а у трехступенчатых – 20 т. Причем удастся перемещать груз по горизонтали и вертикали.
Инструмент работает при приложении определенного усилия на соответствующий механизм. При необходимости удается даже поднимать груз непосредственно с земли. Этому способствует низкий подхват.
Главным недостатком всех реечных домкратов считаются их внушительные габариты. Так, оборудование, предназначенное для работы с грузами в 5 т, имеют вес около 40 кг. Соответственно, использовать их в бытовых условиях не всегда удобно.
Конструкция домкрата хай джек (Реечный)
Настоящий внедорожник отличается от пижонского кроссовера как раз тем, что у него на запаске или на экспедиционном багажнике в любом случае лежит реечный домкрат Своими руками конструировать Hi-Lift Jack не имеет смысла. Цена не оправдывает средства, да и требования к материалам слишком высокие. А вот знать как он устроен и представлять правила его использования полезно и даже необходимо, если у вас в гараже стоит внедорожник.
Конструкция универсального домкрата предельно проста. Он состоит из нескольких основных деталей:
- Опорный башмак.
- Перфорированная рейка.
- Механизм подъёма.
- Клюв.
- Подъёмная рукоятка.
Вот его схема на фото. Механизм подъёма. перемещается по перфорированной рейке, зацепляясь за отверстия.
Лучший материал, чугун или сталь?
Довольно просто, не так ли? Но весь фокус в том, что состав чугуна или стали для изготовления устройства жёстко регламентирован. В его составе нет никаких секретов, но именно удачная пропорция элементов материала, представленная в таблице, позволяет домкрату выдерживать высокие нагрузки и служить очень долго.
Компания Hi-Lift производит несколько модификаций домкратов, отличающихся между собой длиной перфорированной рейки и материалом, из которого изготовлены основные элементы конструкции. Грубо говоря, можно купить два вида Hi-Lift Jack — чёрного и ярко-красного цветов. Разница в том, что у чёрного хай-джека опорный башмак, механизм подъёма. и рукоятка выполнены методом штамповки из стали, а у красных приспособлений все отлито из чугуна особого состава.
Разновидности использования реечного домкрата на бездорожье
Опытным любителям путешествий по бездорожью не понаслышке знакома ситуация, когда автомобиль повисает на межколейке. Вытащить его из такого положения можно при помощи реечного домкрата. Для этого необходимо приподнять внедорожник до уровня, пока не покажется колесо из колеи. Затем нужно подтолкнуть автомобиль сбоку, чтобы он упал с подъемника. Внедорожник передвинется с места, и центральная часть колеи освободится.
Хай-джек считается незаменимым приспособлением при попадании внедорожника в болото. Чтобы подсунуть под колеса сэнд-траки, потребуется приподнять автомобиль. Как известно, реечный домкрат функционирует в любых условиях, поэтому он без особых проблем справится с этой задачей.
Устройство подъемника Hi-Lift.
Нередко внедорожник приходится вытягивать из болотных местностей при помощи лебедочного механизма. В таких ситуациях его колеса или части кузова могут упереться в массивные коряги или другие препятствия, которые невозможно извлечь физическими усилиями человека. В этом положении с задачей поможет справиться реечный домкрат.
Подъемники на реечном механизме – это многофункциональные устройства. При должной сноровке можно перенаправить вес внедорожника, для того чтобы вытеснить ободок покрышки с диска. Это особенно полезно в случаях, когда нет возможности доехать до ближайшего автосервиса, чтобы перебортовать колеса.
Реечный домкрат можно использовать при серьезных авариях, когда кузов автомобиля смялся. Переставив съемную носовую часть и сняв опору у основания подъемника, можно легко раздвигать любой тип кузовного металла без особых усилий.
Существует специальная модель реечного домкрата от Hi-Lift под названием Off-road Kit, которая включает в свой комплект дополнительные атрибуты (цепь с крюками, монтажные скобы и корозащита). При помощи этих приспособлений обычный подъемник можно превратить в полноценную лебедку с ручным управлением.
Помимо вышеуказанных модификаторов, некоторые хай-джеки комплектуются особым устройством под названием Lift-Mate. Оно служит для подъема внедорожника, который не оснащен силовым обвесом. При этом автомобиль, лифтованный таким способом, ограничен в следующих действиях:
- замена колеса;
- перестановка внедорожника со сдвигом межколейки;
- возможность тронуться с места в поднятом положении.
Вытащить автомобиль из межколейки можно при помощи домкрата.
Данный метод лифтования применяется только для подкладывания под колесо каких-либо вспомогательных приспособлений.
Для внедорожников, оснащенных бампером с подкошенным низом, выпускаются специальные модификаторы под названием Bamper Lift. С его помощью можно поднимать автомобиль при помощи реечного домкрата спереди или сзади. Если лифтование приходится осуществлять в условиях мягкого грунта (песок, глина). Незаменимым дополнением станет устройство Off-road Base, которое представляет собой небольшую площадку из пластмассы, устанавливающуюся под основание домкрата.
Выбор и покупка
Как выбрать хайджек? Перед покупкой домкрата сначала необходимо определиться с условиями использований, надёжностью, качеством и ценой. Сейчас на рынке представлено множество вариантов. Среди аналогов не имеет конкурентов оригинальный хайджек и от Hi-Lift, выпускаемые американским производителем, в то же время их стоимость наиболее высока. Если домкрат будет часто использоваться в «боевых» условиях, то лучше всего остановиться на этом бренде.
Хайждек – «палочка-выручалочка» в условиях бездорожья
В том случае, если, например, вы ездите по бездорожью редко и не пытаетесь усложнить свой путь, то выбор можно остановить и на китайских брендах. Оптимальный вариант предлагается фирмой Matrix. Но всё же стоит помнить, что домкрат подбирается под конкретные нужды каждого автовладельца.
Несмотря на массу достоинств, которыми обладает реечный домкрат, есть и один минус, о котором нельзя не упомянуть. Он заключается в больших размерах домкрата. По этой причине просто поставить его в багажник нельзя. Есть и небольшие модели, которые имеют длину чуть более метра. Их каким-то образом можно расположить в багажнике. Однако, с такой относительно небольшой длинной не всегда можно будет вызволить машину из западни. По этой причине очень часто используют крепление хайджека к багажнику на крыше автомобиля.
Принцип работы подъемного устройства
Сегодня используются 2 основные разновидности домкратов:
- ручные;
- электроприводные.
Схема пневматического домкрата.
При этом каждый из них, в зависимости от конструкции, подразделяется на следующие типы:
- пневматический;
- гидравлический;
- винтовой;
- реечный.
Каждое из вышеперечисленных приспособлений предназначено для лифтования различных грузов с возможностью фиксации на одном уровне (на высоте нескольких метров).
Реечный домкрат считается одним из самых надежных и прочных устройств для подъема грузов. Его применяют даже в промышленности, поскольку он способен поднимать грузы весом до 10-12 т. В основе такого подъемника лежит особая рейка из высокопрочной стали, оснащенная грузовой платформой. Она обеспечивает лифтование. Его главным преимуществом является низкое размещение площадки для грузов. После лифтования до требуемого уровня рейка закрепляется специальным приспособлением для стопора.
Схема устройства гидравлического домкрата.
Реечное устройство, являющееся основой домкрата, приводится в движение посредством ручки, передающей усиление 3-ступенчатой коробке. Наверху и у основания домкрата предусмотрены особые элементы крепления строп, устанавливающиеся в процессе его эксплуатации.
Домкрат реечного типа пользуется небывалым успехом у любителей бездорожья, поскольку он имеет достаточный запас прочности и надежности, чтобы справляться с тяжеловесными полноприводными грузовиками.
Самодельный LIFT-MATE
Как самому сделать LIFT-MATE, стропы к нему и якорь для лебежения
Это сам реечный домкрат
, он же Хай джек, Фарм джек, Хай лифт и т.д. (покупал в Сорокин иструменте) : https://www.sorokin.ru/3.148.html
Т.к. Suzuki SX4 реечным домкратом без насадок на клюв и строп поднимать вообще не за что, то без данной приблуды домкрат может использоваться только как лебедка ( и то в нарушение инструкции, т.к. в ней запрещается цеплять груз за страховочное отверстие в клюве домкрата (на фото ниже)
Поэтому можно изготовить ниже приведенное приспособление :
1 фото – чертеж , 2 фото – железка еще не покрашена, отверстие под страховочный болт (проходит через отверстие в клюве домкрата) еще не просверлено (примерять на домкрате нужно), резину наклеил на сторону касающуюся покрышки 3,4 фото – готовая продукция
На чертеже все размеры внутренние, посадочные размеры отверстий указаны для сорокинского домкрата, т.к. клювы у домкратов могут быть разные – для других возможно подбирать надо Диаметр страховочного 10,5 мм, силовых 12,5 мм, соответственно под болты диаметром 10 и 12 Второй силовой болт используется для укорочения слишком длинной стропы, да и это место на железке пустовало все равно
Грузовая стропа для подъема
: 1,2 фото – стропа с крюками для подъема за лучи легкосплавных дисков и за отверстия в штампованных (длина стропы 540 мм) 3,4 фото – стропа с петлей для подъема труб, бревен и прочего хлама (длина стропы 750 мм), как вариант иногда можно поднять и колесо
Для изготовления используется стропа текстильная грузоподьемностью 2 тонны и крюки от стяжного грузового ремня Сшили на заказ в такелажном магазине стропу с крюками за 200 р. и стропу с петлей за 230 р. Крючья обмотал тряпичной изолентой
Подъем на практике :
1 фото – подъем заднего колеса петлей 2 фото – подъем заднего колеса крюками 3 фото – подъем переднего колеса крюками 4 фото – место действия
Под лучи передних дисков петлю продеть не получается из-за дисковых тормозов (передние ближе к диску чем задние), поэтому для подъема передка петля неудобна
Насчет крючьев – на передних колесах дисковые тормоза также затрудняют установку крюка посередине луча, крюк удобно ставить по краям луча (как уже было подсказано группой товарищей ближе к ободу .
Добавлено через 21 минуту И якорь для лебедки 1 вариант :
представляет из себя 2 пластины-основания и 8 штырей-держателей пластины располагаются под углом относительно друг друга, в совмещенное отверстие вставляется скоба такелажная/крюк/карабин/болт а к ней цепь/трос и т.д. Штыри забиваются топором/молотком/кувалдой (или рейкой от хай джека ) в отверстия пластин под углом к земле с наклоном в сторону противоположную вытаскиваемой машине (чтобы не повырывало их), сами штыри потом вытаскивать можно монтажкой или домкратом реечным (хай джеком)
Чертеж пластины-основания (2 шт) я выбрал толщину металла 4 мм и чертеж штырей-держателей (8 штук) (кольцо и полукольцо наварены для вытаскивания самих штырей) штыри мне сделали из штанги глубинного нефтяного насоса
И в завершение темы – якорь в полевых условиях : 7 февраля 2012 -18 градусов
1 – такелажная цепь + соединитель цепи + чалочный крюк + проушина на машине 2 – якорь забитый топором, глубже забить не получилось – выдержал и так 3 – реечный домкрат в качестве ручной лебедки 4 – вид со стороны машины 5 – вид со стороны якоря 6 – необходимый для лебежения инструмент
Про подбор необходимого такелажа и процесс лебежения можно почитать статейку на нивском форуме : https://www.niva-faq.msk.ru/ekspluat/. ack/hijack.htm
Виды домкратов
Прежде, чем начинать изготавливать домкрат для автомобиля своими руками, нужно определиться с тем, какой конструкции он будет. Для этого необходимо знать основные разновидности этих устройств, которые можно встретить в магазинах:
- Реечный. Этот вид используется очень давно. В его основе лежит длинная металлическая рейка с отверстиями, рычаг и трещотка с перпендикулярно расположенным концом. Отводя рычаг вниз, трещотка вместе с собой поднимает тяжесть. Отводя вверх — она срабатывает, стопоря себя в одно из ближайших на рейке отверстий вместе с грузом. Затем цикл снова повторяется;
- Винтовой. Самый распространённый домкрат среди отечественных автолюбителей. Он может быть представлен по-разному, но принцип работы один и тот же — вращаясь, винт поднимает или опускает динамическую часть. Она зачастую выполнена в виде прочного рычага, прикреплённого к подвижному механизму, который в свою очередь ходит по кронштейнам в корпусе. Есть ещё ромбический домкрат. Он гораздо практичнее и представляет собой корпус в форме ромба, который сделан из четырёх подвижных частей. Внизу прикреплена подставка, а вверху — подъёмная платформа. Через боковые крепления проходит длинный винт. Если его крутить, фигура будет либо складываться, либо вытягиваться вверх, поднимая груз;
- Гидравлический. Чаще всего такие устройства можно встретить у дальнобойщиков, которые поднимают тяжёлые оси грузовиков при замене колёс. Они могут быть представлены по-разному и иметь различный принцип работы, но смысл у всех одинаков — есть ручной насос, которым создаётся давление масла в главном цилиндре. Под его действием начинает вылазить платформа с тяжестью. Эти домкраты характеризуются высокой грузоподъёмностью, а также большой массой и высотой;
- Пневматический. Чем-то напоминает воздушный баллон, какие устанавливаются на пневматическую подвеску автомобиля. Проще говоря, это небольшая платформа на колёсиках (может и без них), на которую прикреплена пустотелая толстостенная резиновая подушка. Через штуцер подаётся воздух из компрессора или баллона. Создаётся давление, и подушка начинает подниматься.
Это основные виды домкратов, которые используются чаще всего. Они классифицируются именно по виду используемой силы (механической, гидравлической и т.д.), но разновидностей их существует много. Так, например, гидравлические устройства бывают откаточными, цилиндрическими, прицепными, двухуровневыми. То есть, вид домкрата один, а его типов несколько. Поэтому есть большой выбор для того, чтобы самостоятельно изготовить собственную модель, используя прототип.
Домкрат вместо лебёдки
Но и это не все возможности Hi-Jack. Устройство может спокойно заменить ручную лебёдку и вытащить автомобиль из любой грязной истории. Причём любой автомобиль, поскольку грузоподъёмность устройства, в зависимости от материала изготовления, может достигать трёх тонн. За один подход можно продвинуть машину на длину рейки. Правда, для этого все равно нужна цепь или трос, но те, кто отправляются бороздить бездорожье, запасаются и цепями и тросами.
Реечный домкрат не требует сложного ухода, после использования его достаточно промыть водой и смазать трущиеся детали. В продаже есть и канадские устройства, есть домкраты и китайского производства, есть и отечественные. Однако тест реечных домкратов показал преимущества и выносливость именно фирменного устройства Hi-Lift Jack. Цена чугунного домкрата — около 9 тысяч рублей, а стальной штампованный стоит на несколько тысяч меньше. Китайская копия при этом обойдётся в 5-6 тысяч. Рисковать нет никакого смысла. Удачных всем дорог и азартного бездорожья!
