Инструкция по ремонту электрооборудования Aprilia SR50 модификации LC

Устройство и где находится датчик положения коленвала

Электродатчик играет важную роль в исправной работе силовой установки, поэтому все производители авто размещают его в легкой доступности для проверки и ремонта. ДПКВ расположен с правой стороны двигателя сбоку от маховика в районе блока цилиндров. Искать нужно выше поддона, ближе к стартеру и патрубкам выхода охлаждающей жидкости.

Расположение датчика положения коленчатого вала

Обычно он крепится одним или двумя болтами (в зависимости от модификации) и имеет небольшой провод с фишкой контакта. Элемент покрыт эластичным полимером, устойчивым к маслам и высоким температурам

Положение ДПКВ относительно метки

Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ “замечает” это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

С датчиком Холла

Работает с магнитом, установленным на маховике. Всякий раз, когда он проходит мимо сенсора, в ДПКВ возбуждается постоянный ток. Это фиксируется синхронизирующим диском, и информация передается в блок управления двигателем.

ДПКВ с датчиклм Холла

Оптический

Имеет в устройстве светодиод. Работает в паре с приемником. Луч всегда уходит и отражается. Когда свечение прерывается, это означает, что мимо контроллера прошел контрольный зуб. По нему и определяется положение коленчатого вала.

Оптический ДПКВ

Индуктивный

Содержит внутри намагниченную катушку, реагирующую на электромагнитное поле. При изменениях показателей регистрируется отметка, означающая конкретное положение шкива на валу.

Индуктивный ДПКВ

Последний тип распространен больше всего и устанавливается на все современные автомобили с инжекторной системой впрыска топлива в двигатель. Кроме положения коленвала он способен определять скорость вращения, поэтому более функционален.

Двигатель: технология, бьющая рекорды

Первый из скутеров, оснащённых двухтактным двигателем с впрыском топлива, теперь улучшен вторым поколением двигателя Ditech. Новый, более компактный воздушный фильтр и специальный новый дизайн выхлопной трубы повысили производительность, а также ещё больше уменьшили и без того небольшое потребление топлива. Этот 50 кубовый двигатель также может похвастаться длинным списком нововведений, направленных на повышение надёжности, и теперь интервал между сервисным обслуживанием был удвоен с 6000 до 12000 километров пробега, что делает SR 50 более экономичным, чем когда-либо ранее.

Все остальные великие особенности этого фантастического двигателя, построенного, чтобы совмещать непревзойдённую производительность с невероятной экономией топлива, остались неизменёнными.
Давайте взглянем на основные особенности технологии двигателя Ditech:

– Незначительное потребление топлива: до 100 км всего на 2 литрах

– На 60% меньшее потребление масла, по сравнению с карбюраторным двигателем

– Большая мощность и отменная производительность: SR 50 R Factory достиг рекордных времён на 100 метровой дистанции, значительно опередив любой из традиционно усиленных скутеров

– Более плавный, чем любой из традиционных карбюраторных двигателей, для восхитительной езды на низких скоростях.

– Потрясающая надёжность, увеличенный срок жизни и лёгкое техническое обслуживание

– Заметно уменьшено количество вредных веществ в выхлопных газах, соответствуя будущим стандартам EURO 3

– отличный комфорт абсолютно без дыма и копоти

– Вся система управляется с приборной панели, которая даже позволяет диагностику блока управления двигателя . SR 50 R factory также оснащён электронным управлением топливного и масляного насосов.

Чрезвычайно низкое потребление топлива и 7 литровый бензобак позволяют ехать длительное время без дозаправки. Вы можете легко проехать более 300 километров на полном баке.

Рама: чёткая управляемость, в своих лучших проявлениях.

Нововведения распространились и на раму. В очередной раз отдел Aptilia по разработкам улучшил и без того лучшее. Теперь рама совершенно новая и более жёсткая, чем когда либо, для непревзойдённой управляемости. Aprilia SR 50 R Factory не просто «ещё один скутер», это самая настоящая спортивная машина. Превосходство свойственно его дизайну.

Всесторонние тесты прототипа привели к оптимизации распределения веса. Такие детали как масляный бак были перемещены к передней части скутера, чтобы добавить веса на переднее колесо (+2% по сравнению с предыдущей моделью), что дало новому SR 50 R Factory ещё большее ощущение «большого мотоцикла».

SR 50 всегда был недосягаем по стабильности на прямой и в поворотах

Новый SR 50 R Factory предоставляет ещё лучшую функциональность рамы, не только улучшая управляемость, но, что ещё более важно повышая безопасность. Управление невероятно лёгкое, благодаря исключительной манёвренности, достигнутой новым распределением веса.

Безопасность и контроль также гарантированы фантастически эффективной тормозной системой, с двумя 190 мм дисками, для максимальной тормозной силы.

13-ти дюймовые колёса до сих пор снабжены 130/60 низкопрофильной резиной (что всегда было отличительной чертой SR). Этого сочетания более чем достаточно для двигателей намного больших, чем 50 куб. см. и замечательно удерживает сцепление с дорогой при любом её состоянии.

ШАССИ

Aprilia был первым изготовителем, который сделал 50 куб.см. мотоцикл с алюминиевой рамой. Новая Aprilia RS 50 делает один шаг вперед с рамой из легкого сплава и внутренними укреплениями для лучших рабочих характеристик чем когда-либо. Эта революционная рама не только уменьшает полный вес, но и предлагает новый уровень структурной жесткости. Даже задний маятник сделан от легкого сплава и соединен с рамой гидравлическим моноамортизатором через консольную систему. Сам моноамортизатор регулируется в предварительной натягу пружины и имеет ход колеса 110 мм.

Перевернутая передняя вилка — другая важная особенность новой RS 50. Эта чрезвычайно передовая вилка полностью надежна и безопасна, предлагая удивительные рабочие характеристики и степень демпфирования.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Характеристики:

APRILIA SR 50R Factory

(впрыск)

Двигатель

Одноцилиндровый двухтактный, жидкостного охлаждения

Диаметр цилиндра и ход поршня 40 x 39.3 мм

Рабочий объем 49 куб. см

Степень сжатия 11.5:1

Система смазки

Впрыск через электронный масляный насос

Система питания

Прямой впрыск в камеру сгорания высокой степени распыления в потоке воздуха под контролем электроники, с внешним управлением,
среднее распыление 8 микрон.

Регулятор давления Регулятор давления 2,5 бар

Топливный насос Насос высокого давления 6,5-8 бар с низким энергопотреблением < 0,5 A

Воздушный компрессор

Привод от коленвала смазываемый воздушно-масляной смесью из вихревой камеры

Дроссельная заслонка

Воздушная заслонка 18 мм управление датчиком положения заслонки

Первичная передача Ремень V-belt

Передача усилия Редуктор в масляной ванне

Коробка передач Автоматическая, вариатор

Сцепление Центрифуга, автоматическое

Генератор Магнето с плавающим колесом 165 Вт – 12 В

Стартер Электрический

Зажигание Индукционное высокой энергии

Рама Сдвоенная центральная балка из высокопрочных стальных труб

Подвеска

Передняя:гидравлическая вилка, ход по оси 90мм

Задняя: двигатель работает как задний маятник,крепление к раме двумя радиальными сайлентблоками, ход по оси 70 мм.

Тормоза

Передние: 1 диск из нержавеющей стали диаметром 190 мм., 2 противостоящих поршня диаметром 32 мм.

Задние: 1 диск из нержавеющей стали диаметром 190 мм., 2 противостоящих поршня диаметром 30 мм.

Максимальная длина 1860 мм

Максимальная ширина 705 мм

Максимальная высота 1120 мм

Высота по седлу 820 мм

Колесная база 1290 мм

Колеса легкосплавные 5-и спицевые Передние: 3.50 x 13″

Задние: 3.50 x 13″

Шины бескамерные Передняя: 130/60 x 13″

Задняя: 130/60 x 13″

Топливный бак 7 литров

Масляный бак 1.2 литра (0.2 литра – резерв)

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

центральный замок;
источник зарядки аккумулятора – генератор;
ограничитель напряжения;
системы образования и контроля искры;
управляющие элементы для фар, стоп-сигнала, поворотов;
индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

SR50R Factory

Бестселлеры компании в ряду 50-кубовых машин — скутеры «гоночной серии» SR50. С момента с момента выхода в свет первой модели в 1992 году их продано более 800 000 штук, и с самого начала Aprilia SR 50 стал задавать темп развития технологий скутеров.

Достижения модели Aprilia SR50R:
1992: SR 50 первый спортивный скутер
1993: SR 50 стал первой репликой гоночного скутера
1994: SR 50 стал первым спортивным скутером с жидкостным охлаждением
1997: SR 50 стал первым скутером с двухдисковыми тормозами
1999: SR 50 стал первым 50-кубовым скутером с электронным впрыском топлива.

На варианте Aprilia SR50R Factory установлен самый необычный из всех «полтинников» двигатель с системой Ditech — непосредственного впрыска горючей смеси в камеру сгорания. Такой мотор потребляет меньше топлива и на 60 % меньше масла, чем карбюраторный двухтактный двигатель такой же мощности, и при этом соответствует стандартам Euro3.

Все это не в ущерб надежности — интервал между сервисным обслуживанием составляет 12000 км пробега. Примечательна и ходовая часть скутеров — 13-дюймовые колеса снабжены низкопрофильной резиной, а оба тормоза — дисковые.
Особенности Aprilia SR50R Factory:
– Второе поколение инжекторного двигателя Ditech
– Дизайн скутера в стиле спортбайка RSV 1000 R Factory
– Приборная панель с функцией диагностики блока управления двигателя и тахометром с большим дисплеем
– Обновленная, еще более жесткая рама
– Классический багажник под сиденьем вместит шлем, есть и второе отделение под передней частью сиденья для мелких предметов.
– Двойная 35 Вт фара с галогеновыми лампами, с мощной освещенностью как в модели Aprilia Leonardo
– Электронный преобразователь с закодированным ключом зажигания (как на RSV 1000) с прямым обращением к блоку управления двигателем для невозможности запуска двигателя без ключа
– Особая конструкция переднего воздухозаборника для лучшего охлаждения двигателя
– Пульты управления находятся на руле, как у мотоциклов

Подробности материала

Модель
SR50R Factory
Марка
Aprilia
Страна производитель
Италия
Класс мототехники
Скутер
Тип двигателя
Одноцилиндровый двухтактный, жидкостного охлаждения Ditech 2, Euro3
Число цилиндров
1
Число тактов
2
Зажигание / Запуск
Индукционное высокой энергии / Электрический
Объем двигателя, см3
49
Степень сжатия
11.5:1
Система охлаждения
Жидкостная
Диаметр цилиндра и ход поршня, мм
40 x 39.3
Карбюратор (кол-во x тип)
Прямой впрыск в камеру сгорания высокой степени распыления в потоке воздуха под контролем электроники, с внешним управлением, среднее распыление 8 микрон.
Сцепление
Центрифуга, автоматическое
Система смазки
Впрыск через электронный масляный насос
Тип
Автоматическая, вариатор
Рама
Сдвоенная центральная балка из высокопрочных стальных труб
Передняя подвеска
Гидравлическая вилка
Ход передней подвески
90
Задняя подвеска
двигатель работает как задний маятник,крепление к раме двумя радиальными сайлентблоками
Ход задней подвески
70
Передние тормоза
Дисковый з нержавеющей стали диаметром 190 мм., 2 противостоящих поршня диаметром 32 мм
Задние тормоза
Дисковый из нержавеющей стали диаметром 190 мм., 2 противостоящих поршня диаметром 30 мм
Привод
Ремень V-belt
Колесная база, мм
1 290
Высота сидения, мм
820
Передние колеса
3.50 x 13″ легкосплавные 5-ти спицевые
Задние колеса
3.50 x 13″ легкосплавные 5-ти спицевые
Передние шины
130/60 x 13″
Задние шины
130/60 x 13″
Длина, мм
1 860
Ширина, мм
705
Высота, мм
1 120
Количество мест
1
Генератор, Вт
165, Магнето с плавающим колесом
Цена
131 500 руб.
Доступные цвета
SPEED ORANGE, APRILIA BLACK, APRILIA WHITE, DE ANGELIS REPLICA

Мануалы и схемы

Свой первый ремонт и техническое обслуживание на новом и незнакомом скутере невозможно представить без вспомогательной литературы и схем. В этот раздел я буду выкладывать все имеющиеся у меня схемы, мануалы и инструкции по скутерам aprilia sr-50 и Kymco xciting 250.

Если вам необходимо подобрать свечу ngk к своему скутеру или расшифровать уже имеющуюся аббревиатуру на свече ngk, то вам пригодиться таблица: маркировачные метки на свечах зажигания фирмы NGK. СКАЧАТЬ.

После покупки скутера Kymco Xciting, будет полезно почитать (на русском): Инструкцию по эксплуатации мотороллеров — XCITING 500 AFI, XCITING 500, XCITING 250 AFI, XCITING 250.

Если нужно разобраться в электропроводке скутера KYMCO xciting 250, то вам очень в этом поможет: Схема электропроводки скутера Kymco Xciting 250.

Еще хочу поделиться с вами своими полезными ссылками по скутерам!

Сборка водяной помпы скутера Aprilia 50

Сборка помпы скутера Aprilia более серьезная операция чем разборка, потому как подшипники нужно устанавливать точно, без перекосов, от этого зависит их долговечность. Сначала нужно запрессовать подшипники

Для запрессовки можно подобрать, подходящую по диаметру, головку с комплекта и осторожно молотком забить подшипник

Далее подбираем оптимальную по размеру головку или прочую проставку, главное чтобы она опиралась исключительно на наружную обойму подшипника. Проверьте, чтоб проставка не заклинилась в седле вместе с подшипником. Берём первый подшипник и запрессовываем его до упора без перекоса. Дальше запрессовываем кольцо, какое должно было быть между старыми подшипниками (это кольцо для того, чтоб другой подшипник сел на необходимую глубину). Теперь запрессовываем второй подшипник до упора.

Устанавливаем сальник: смазываем внешнюю обойму сальника герметиком и аккуратненько вставляем его в посадочное место

Если идёт туго, то можно подобрать проставку по внешнему диаметру сальника и осторожно постукать, чтобы сальник сел до упора в подшипник

Теперь берём крыльчатку, немного смазываем маслом то место вала, где будет ходить сальник (чтоб вал крыльчатки легко зашел в сухой сальник), и вводим его на своё место до упора. Затем, сдерживая крыльчатку чтобы не двигалась, вставляем в отверстие на валу шпонку (устанавливать нужно точно по центру), дальше на вал одеваем пластиковый привод чтобы он сел канавкой на шпонку и всё это фиксируем стопорным кольцом.

После сборки насоса у него не должно быть никакого шатания (вдоль и поперек). Дальше в улитку вставляем резиновое кольцо, немножко смазываем его герметиком и зажимаем болтами. Сборка водяной помпы Скутера Aprilia SR 50 закончена и можно приступать к сборке других элементов скутера.

Не забудьте залить в систему охлаждения антифриз. Удачи!

Эргономика и оборудование

SR 50 может быть спортивным, но это всё равно в основном скутер. Его задача в повседневной жизни проста: проходить сквозь трафик, доставлять удовольствие и комфорт.

Вот почему дизайнерская команда Aprilia уделила так много времени на улучшение эргономики. Комфорт на этом скутере великолепен, благодаря новой, удлинённой, защите для ног. Посадка на SR 50 разработана для максимального контроля и комфорта, а специальная форма сидения предотвращает усталость в дальних поездках.

Классический багажник под сиденьем уже легко вмещает шлем, но теперь появилось второе отделение под передней частью сиденья, объёмом более литра, для хранения мобильного телефона и других мелких предметов.

Что действительно оставляет SR 50 R Factory вне конкурентности, так это высокий технологический уровень его оборудования. Компоненты SR 50 делают его ещё более похожим на ведущие спортивные мотоциклы компании Aprilia, что делает этот необычный скутер безопасным, привлекательным и спортивным.

Аналогово-цифровая панель приборов даже более усовершенствованная, чем установленная на RSV 100. Аналоговый тахометр сопровождается большим дисплеем, включающим в себя функции бортового компьютера (управляемого напрямую с рулевых пультов). Панель работает, как терминал для электроники двигателя и включает в себя функции диагностики, чего никогда раньше не было на 50 кубовых скутерах.

Конечно, у SR 50 есть все обычные инструменты и индикаторы, такие как, тахометр, измеритель топлива, индикатор температуры охлаждающей жидкости, индикаторы поворотников, топливный резерв, часы, спидометр и одометр. Но SR также оснащён двумя счётчиками пути, показывает уровень заряда аккумулятора, имеет секундомер (с памятью до 16 кругов), измерение длительности поездки, средней и максимальной скорости, основной индикатор ошибок и индикатор обслуживания.

– Двойная 35 Вт фара с галогенными лампами, обеспечивают такую же освещённость как Leonardo.

– Пульты управления на руле, как у «большого мотоцикла»

– Электронный преобразователь с закодированным ключом зажигания (как на RSV 1000) обращается напрямую к блоку управления двигателем, что делает невозможным пуск двигателя без ключа.

– Передний воздухозаборник специально разработан, чтобы улучшить охлаждение радиатора.

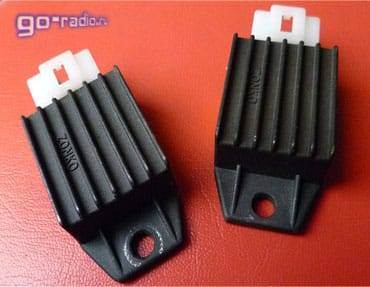

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

Зеленый провод – общий.
Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
