Особенности ТС
Данное транспортное средство приобрел о большую популярность в народе из-за своих исключительных особенностей. Это был легкий и удобный мопед, легко ремонтировался в дороге без всяких для этого приспособлений. Чтобы ездить на нем, владельцу не нужно было получать водительское удостоверение. За последнюю особенность его очень любила молодежь до восемнадцати лет .
Помимо этого «Карпаты» обладал приятным внешним дизайном. Отличался надежность ю . На нем можно было преодолеть большое количество километров. Имея всего две ступени передач на коробке, мопед мог обеспечить владельцу достойное передвижение по тем временам. Низкая стоимость позволяла покупать его почти каждому жителю страны. Несмотря на небольшие размеры, малую мощность в 2 лошадиных силы, многие говорят, что он позволял везти на себе пару человек совершенно без напряжения.
Еще одной особенностью был открытый мотор, который предоставлял доступ ко всем деталям. Без применения специального оборудования двигатель можно было разобрать, отремонтировать и собрать обратно. Двухтактный двигатель имел один цилиндр. Максимальная скорость, которую он мог развить, составляла 50 кмч. Емкость бензобака – 7 литров. Барабанные тормоза при установке зимних шин с хорошими протекторами позволяли уверенно держаться на дорогое в слякоть, дождь и гололедицу.
Основные элементы располагались следующим образом:
- справа – тормоза;
- слева – рычаг контроля коробки передач;
- на руле имелась ручка сцепления, газа и переднего тормоза;
- воздушный фильтр располагался за карбюратором.
Заливать в бензобак необходимо уже смешанное в отдельной емкости масло с бензином. Без масла двигатель не заведется или будет поврежден после первого перегрева. Для горючего использовался АИ – 80.
Недостатки тоже имели место у транспортного средства Львовского завода . Частые поломки требовали постоянного ремонта. А сломаться на нем могло все, начиная от системы зажигания до самого двигателя. А также любые замены деталей не давали прироста мощности мокику .
Еще одним недостатком являлась система охлаждения. Из-за близкого расположения к карбюратору она постоянно забивалась. Рама спереди транспортного средства имела ме сто часто ломаться. Поэтому ее п риходилось заваривать.
Из положительных сторон следует отметить отсутствие электростартера. Он заводился с толчка или лапки. Для многих в современное время эта особенность будет скорее недостатком, но на тот момент, отсутствие электростартера делало мопед работоспособным в холодный период года и позволяло сэкономить заряд аккумулятора.
Конкурентами были такие мопеды Рижского производства, как Дельта, но главное предпочтение все же отдавали «Карпатам». Из-за его низкой стоимости и высоким гарантийным пробегом. Последний у данного транспортного средства соответствовал 18 000 км. В то время, как гарантийный пробег Дельты составлял всего лишь – 6000 км. На тот момент мопед «Карпаты» являлся лучшим вариантом для экономного передвижения.

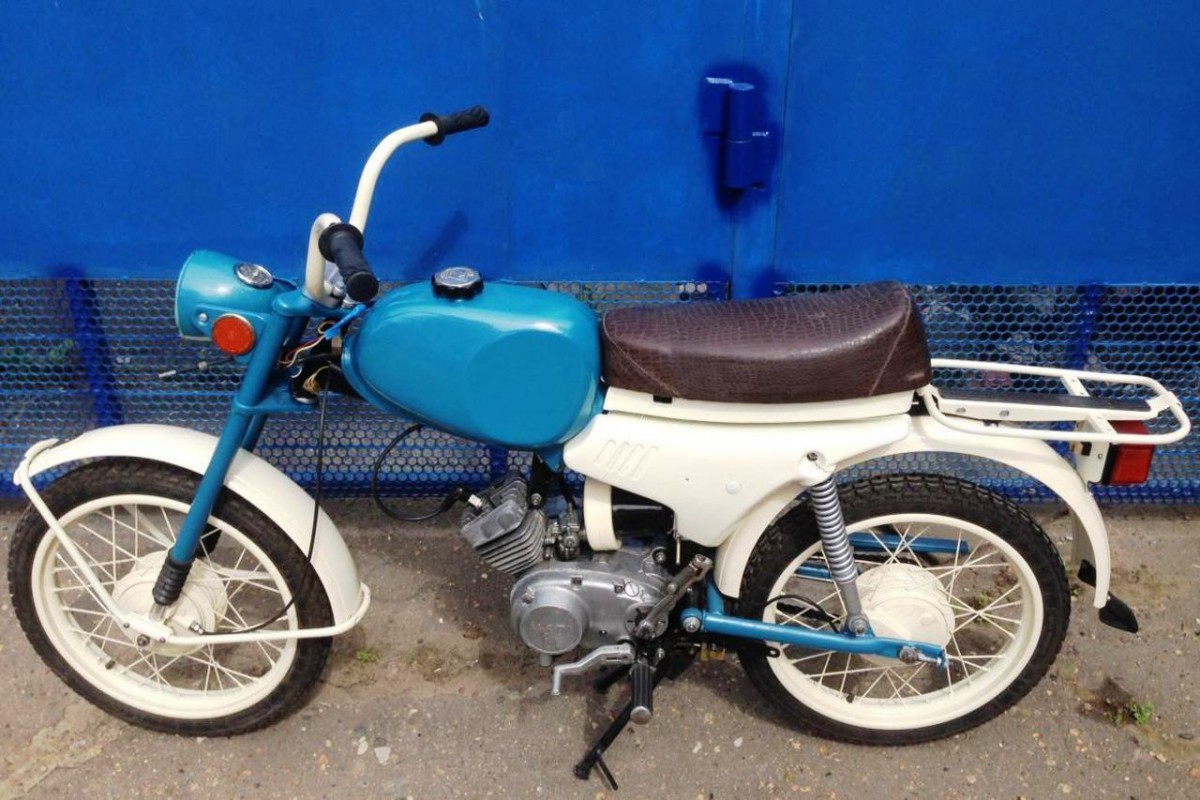

Как я восстанавливал советский мопед Карпаты (фото до и после)
Делюсь своим опытом восстановления Карпат.
На такой шаг решился из-за того, что в гараже у меня без дела валялся рабочий комплектный мотор. Сначала речь о полном восстановлении даже и не шла – просто захотелось самому поставить двигатель, чтобы мопед поехал. Но после установки двигателя, взыграл азарт
– решил проверить, а смогу ли привести мопед в такой вид, чтобы продать его в 5-6 раз дороже, чем я его купил.
Первым делом заменил подножку – на нее все жалуются с тех пор, как мопед сошел в 1991 году с конвейера Львовского мотозавода
. Ума не приложу, зачем было делать столь короткую подставку, с которой ноги постоянно «улетают». Купил на рынке б/у подножку от Дельты за 338, в итоге Карпаты стали намного удобнее.
Мопед Рига 22 Описание
Рига 22 — кто из нас в детстве не мечтал о такой «игрушке»? Однако цена его в то время, 245 рублей, все-таки для многих была большой суммой. Теперь же мопедов и мокиков отечественного производства увидеть на дорогах можно не часто. Все больше скутеры или легкие китайские мотоциклы, вроде Stels Orion 100. Но хватит о грустном, давайте вспомним, что представлял из себя этот самый мопед Рига 22. Впервые он сошел с конвейера («Красная звезда») в 1981 году. Это был модернизированный вариант мопеда Рига 16. Отличие в первую очередь касались двигателя, на новую модель был установлен Ш-62, взамен прежнего мотора Ш-58. Ш-62 значительно отличался от предыдущих моделей коробкой передач и применением электронной бесконтактной системы зажигания. Новая система значительно повышала легкость пуска двигателя и попутно и избавляла владельца мопеда от надобности регулировать зазор прерывателя и следить за его контактами. Блок электронного зажигания размещался в выемке топливного бака. Несмотря на такой прогресс, первые экземпляры не отличались большой надежностью коммутаторов и блоков шестерен. Поэтому в 1984 году были сделаны дополнительные изменения, после чего двигатель мопеда Рига 22 получил новый индекс «Ш-62М». Источником тока на мопеде является новый генератор переменного тока, мощностью 45 Ватт. Применение такого мощного генератора позволило оснастить мопед более сильным звуковым сигналом и задним фонарем со стоп-сигналом. Все эти модернизации двигателя потребовали изменения картера и схемы крепления к раме, отчего новый мотор не возможно установить на предыдущие модели, например на Рига -16 или Рига 12.
Рама трубчатая хребтового типа. Задняя подвеска маятниковая с пружинными амортизаторами, передняя вилка – телескопическая, также с пружинными амортизаторами. Колеса взаимозаменяемые с размером шин 2.50-16. Мопед имел двухскоростную коробку передач, с передаточными отношениями I — 1,64; II — 0,93 и многодисковое сцепление. Переключение скоростей – ручное. Наибольшая скорость, в целях безопасности была принудительно ограничена до 40 километров в час. Мопед обладал привлекательным и нарядным внешним видом и неизменно двухцветной окраской, имеющей шесть разных комбинаций. Существовала спортивная кроссовая модель, унифицированная с Рига 22, которая имела наименование «Рига 20Ю». Она имела спортивную раму, ножное переключение скоростей и переднее колесо большего диаметра. Предназначалась эта модель для соревнований и тренировок молодых спортсменов.
Технические характеристики
Какие технические параметры имеет мопед «Карпаты»? Характеристика основных узлов представлена ниже:
- Вес полный — 55 кг.
- Нагрузка максимальная — 100 кг.
- База — 1,2 м.
- Длина/высота/ширина — 1,8/1,1/0,7 м.
- Клиренс — 10 см.
- Максимальный скоростной порог по паспорту — до 45 км/ч.
- Расход горючего на сотню — 2,1 л.
- Тип рамы — конструкция на сварке трубчатого образца.
- Фронтальный блок подвески — вилка-телескоп, пружинные амортизаторы.
- Подвеска сзади — амортизационные пружины с маятником.
- Общая тормозная дистанция при 30 км/ч — 7,6 м.
- Категории шин — 2,50-16 или 2,75-16 дюймов.
- Силовой агрегат — карбюратор V-50, два такта, воздушное охлаждение.
- Объем — 49,9 куб. см.
- Размер цилиндра — 3,8 см.
- Поршневой ход — 4,4 см.
- Показатели степени сжатия — от 7 до 8,5.
- Мощность мотора — 1,5 л. с.
- Крутящий момент по максимуму — 5200 об/мин.
- КПП — две ступени, ручная или аналогичная с ножным переключением.
Мопед карпаты зажигание схема
Схема и распиновка к 6 вольт. эл.зажиганию к мопеду карпаты
Схема и распиновка к 6 вольт. эл.зажиганию к мопеду Карпаты.
Генератор G1 состоит из двух катушек L1, L2 и датчика положения ротора L3. Все клеммы генератора на рисунке расположены также, как они стоят на реальном генераторе. Питание мопеда раздельное — с катушки L1 снимается переменный ток напряжением около 5 вольт для последующего выпрямления в коммутаторе и питания осветительных приборов и звукового сигнала. С катушки L2 снимается напряжение порядка 70 вольт для питания схемы зажигания. С коммутатора (вывод «К») импульсы поступают на катушку зажигания, и с ее повышающей обмотки подаются на свечу. Момент пробоя свечи (поджигания топлива) соответствует такому положению ротора генератора, когда переднее (по ходу мокика) ребро сердечника катушки датчика L3 совпадает с передним (по ходу вращения ротора) ребром проточки на роторе. Т. е. тому моменту, когда прорезь между магнитами ротора начинает проходить над сердечником датчика. Выключатель S3 при замыкании на массу отключает зажигание. С выводов коммутатора, обозначенных буквой «О» с цифрой, снимается постоянный ток напряжением 6вольт для освещения и сигнала. Выключатель S4 механически соединен с ножным тормозом и включает стоп-сигнал. Выключатели S1 и S2 объединены в один. S2 — это кнопка подачи звукового сигнала, а S1 — включает дальний или ближний свет фары и подфарник (когда включена фара в любом режиме). Лампа H1 стоит вверху фары под пластмассовым колпачком и служит для индикации дальнего света. Для более яркого освещения рекомендую соединить два ценральных вывода S1 (лампы H2 и H3) между собой. Тогда в любом положении S1 (кроме центрального) будут гореть обе спирали лампы (на схеме обозначены как две разные лампы H2 и H3).
Музей мопедов Владимира Гордеева
Модель «Рига-22» в 1981 году сменила на конвейере «Ригу-16». В ее облике нетрудно увидеть черты предшественниц, а ряд новых элементов — вынесенный на руль спидометр, более плоская фара увеличенного диаметра, бензобак и задний фонарь — придают машине более современный вид. Нарядной делает ее двухцветная окраска, имеющая шесть различных вариантов. Однако главное отличие «Риги-22» — новый двигатель Š-62, сменивший известный Š-58. Он оснащен бесконтактным транзисторным зажиганием. Избавляя владельца машины от необходимости следить за состоянием контактов прерывателя, регулировать зазор между ними, такая система в то же время обеспечивает более легкий и надежный пуск (как и у «Риги-16», он осуществляется кикстартером). Блок «стабилизатор — коммутатор» удалось разместить в выемке бензобака, туда же в дальнейшем предполагаем перенести и катушку зажигания. Новый генератор переменного тока, обладающий увеличенной (45 Вт) мощностью, позволил установить более сильный звуковой сигнал, а также задний фонарь со стоп-сигналом. Эти меры, служащие безопасности движения, дополнены установкой световозвращателей на кронштейнах фары. Максимальная скорость, также в целях безопасности, ограничена 40 км/ч. Для этого увеличено с 2,5 до 2,85 передаточное число задней передачи и несколько изменена система выпуска. В Латвийской ССР мокик носил имя «Usma», в честь расположенного в Латвии красивого озера, продолжив традицию географических названий, начатую «Ригой» и «Гауей». Двигатель Š-62: Число цилиндров — 1; диаметр цилиндра — З8 мм; ход поршня — 44 мм; рабочий объем — 49,8 см3; степень сжатия — 7,7-8,5. Топливо — бензин А-72 или А-76 в смеси (25:1) с маслом. Мощность — не менее 2,0 л.с./1,47 кВт при 5200 об/мин; крутящий момент — не менее 0,29 кгс-м/2,84 Н-м при 4200 об/мин. Масса — 14,8 кг. Ресурс до первого капитального ремонта — 15 000 км. Карбюратор К-60. Свеча зажигания А17В.
«Рига-22» Описание нового мопеда «Рига-22» «За рулем», 10/1981
«Рига-22» Заметка о мопеде «Голос Риги», 11/1981
Рубежи мотоциклостроения Рассказ о перспективах и планах отрасли «За рулем», 11/1982
С маркой «Вайрас» Описание нового двигателя Š-62 Шауляйского веломото, 01/1983
Семь бед на один мопед Критическая статья о проблемах в производстве мопедов «Известия», 05/1983
Запчасти — почтой Адреса баз и условия работы Роспосылторга и Главкоопкультторга «За рулем», 11/1986
Музей Мопедов примет в дар или купит в коллекцию мокик «Рига-22» («Usma») РМЗ-2.122, запчасти и документы от него.
Источник
Ремонт мопеда Карпаты
Теперь займемся непосредственно ремонтов двигателя, если у вас полетели подшипники, коленвал или случилась какая-нибудь другая поломка, которая неизбежно требует «колоть» двигатель, не следует волноваться. А может вы уже это делали когда-то, но забыли. Запаситесь необходимыми инструментами, запасными частями и приступайте к разборке. Скажу сразу, процесс сборки вас озадачит намного больше, так как ломать — не строить.

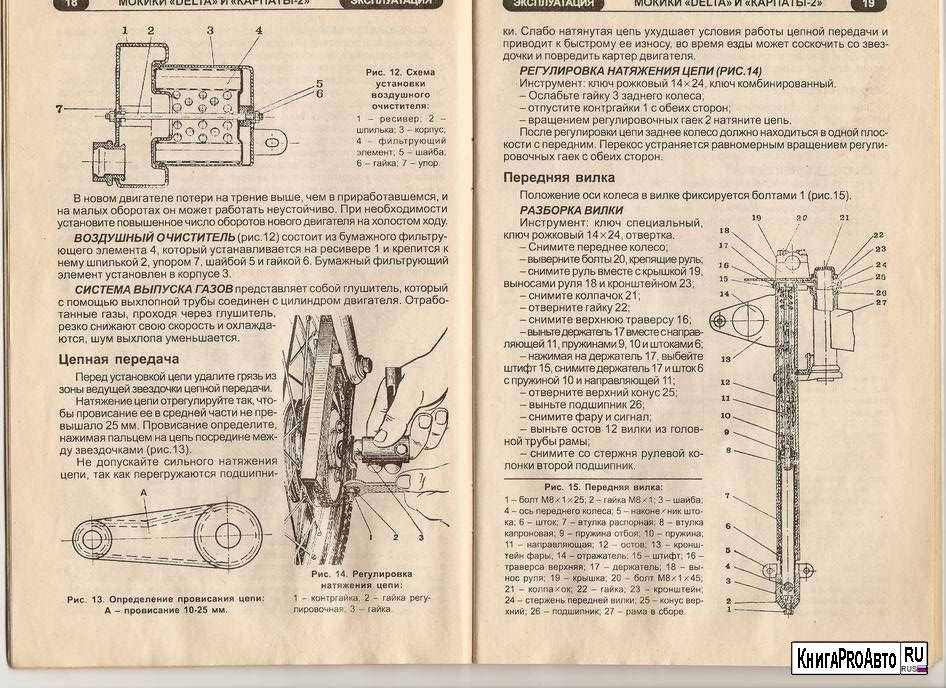

Инструкция по обслуживанию и ремонту мопеда Карпаты в данном случае вам особо не поможет, а выпускаемая вместе с ним в то время — тем более.
Поэтому далее я выложу весь процесс сборки двигателя, вплоть до мелочей, каждый этап установки подшипника, прокладки и прочего отображен на новой фотографии. Весь процесс расположен строго последовательно. Итак, приступим к сборке:
Как видите, ничего сложного тут нет
Обратите внимание, что все болтовые соединения следует затягивать при определенных усилиях, важно не сорвать резьбу, но и недотянуть тоже плохо. Прокладки глушителя, указанные на фото, вырезаны из обычного картона и смазаны солидолом
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Улучшение технических характеристик сегодня
Технические характеристики мопеда тоже можно улучшить. К примеру, для повышения жесткости в передней вилке. После проведенной модернизации станет значительно лучше жесткость на скручивание и улучшится в несколько раз управляемость. В итоге, после того, как технические характеристики будут улучшены, Рига будет управляться, как по рельсам. Если кого интересует продажа старого «дырчика» или просто его усовершенствование, инструкция как нельзя кстати.
Вариант тюнинга Рига 13
Технические характеристики и улучшение на этом не заканчиваются. Двигатель, который инструкция называет одним из самых важных узлов, которыми наделен «дырчик», также может подвергнуться рестайлингу.
карпаты
https://youtube.com/watch?v=37h5CTI3gtk
Модель оказалась не очень удачной. После практики на чешском мотозаводе JAWA в шестидесятые годы начался серийный выпуск первых мопедов в СССР – Рига-1. Мопеды Рига постоянно модернизировались. В фильме Приключения Электроника Сыроежкин рассекал именно на мопеде RIGA. Завод Саркана звайгзне активно функционировал до начала 90-х. Перестроечный кризис стал роковым для прославленного предприятия, вскоре рижские мопеды ссср перестали выпускаться, завод прекратил существование. Помимо моделей марки Рига, наибольшей популярностью в СССР пользовались модели Верховина и Дельта. Мопед Дельта СССР – это настоящая звезда восьмидесятых. Мопед Дельта комплектовался двумя видами двигателей: V-50 – ручное переключение передач, V-50M(V-501M) – ножное. Объем двигателя – 40-50 cm3.
Скорость – 50 км/ч. Мопед Дельта в СССР особенно любили за то, что он походил на чешский мотоцикл Ява (JAWA). В восьмидесятые годы каждый мальчишка мечтал иметь собственный мопед. Счастливые обладатели мопедов объединялись в группы, гоняли стаями по городским улицам, и проселочным дорогам. Не имевшие своей Дельты, или Верховины помогали владельцам мопеда в ремонте, усовершенствовании модели. Самый пик популярности на мопеды в СССР произошел в 1985 году. Начало лихих девяностых положило конец массовому увлечению мопедами. Советские ретро мопеды до сих пор интересуют любителей мототехники. На сайтах в интернете выкладываются большое количество разнообразных фото – мопеды СССР. Из двух-трех стареньких мопедов Дельта, собирают один полновесный рабочий ретро мопед. Некоторые советские мопеды восьмидесятых годов до сих пор на ходу без значительного ремонта.
Ныне под названием Дельта выпускаются мопеды китайского производства, но они не идут ни в какое сравнение с советскими ретро мопедами Дельта – в свое время созданными специально для российских дорог. Здравствуйте, уважаемые Байкпостовцы! Помогите, пожалуйта, определить неисправность двигателя V-501M мопеда Верховина-6 по видеозаписи ниже формулировка вопроса. У меня не хватает опыта и знаний в этом вопросе. Я уже 8-ой год как являюсь счастливым владельцем советского мопеда ЛМЗ-2. 158 Верховина-6 1977 г. в. с двигателем V-501M 2001 г. в. (ножное переключение передач). Несмотря на всю его прелесть, он, как и большинство совкотехники, к сожалению, недостаточно надежен. Поэтому, за время эксплуатации я его всего уже излазил вдоль и поперек.
И все его прихоти и капризы успешно удовлетворял. Мопед мной активно использовался на даче около 5 сезонов. В этом сезоне я перевез его в Москву с целью возобновления покатушек. Но в этом сезоне, потратив в общей сложности около месяца на ремонты, так и не смог нормально подубасить, из-за постоянных неполадок с двигателем. Общий пробег за этот сезон порядка 150 км на нескольких комплектах поршневых колец и др. (маленький, но очень веселый пробег =) ). Недавно я снял двигатель с рамы для выяснения причины нестабильности его работы. Осмотрев его, зафиксировал свои наблюдения, что описал ниже в задаче. Вопрос/Задача Есть Мопед ЛМЗ-2. 158 Верховина-6 1977 г. в. Двигатель V-501M 2001 г. в. Кривошипно-шатунный механизм. Проблема Поршневые кольца постоянно ломаются. И 100 км не ходят.
Пульсирующие вибрации (гул) на седле появляющиеся и увеличивающиеся с набором скорости (оборотов) от 20 км/ч, без потери мощности. Максимальная скорость при этом, около 60 км/ч. Но, чувство, что двигатель на ней работает вразнос. Сцепление новое. Маховик изначально имел небольшой люфт, до этих симптомов. Наблюдения Обнаружен люфт шатуна относительно коленвала около 10 мм на конце шатуна. И поперечный люфт самого коленвала относительно картера. На видео это отражено
Вопрос Находятся ли показанные люфты кривошипно-шатунного механизма в пределах допуска для данного двигателя? Может ли моя проблема быть с этим связана? Если нет, на что обратить внимание. В зависимости от этого, надеюсь, что я смогу понять, нужно ли перебирать движок заново и что учесть при его сборке. Благодарю за проявленное внимание!
Благодарю за проявленное внимание!
Благодарю за проявленное внимание!
Сцепление
Самый слабый узел в двигателе этого мопеда — сцепление. И оно выходит из строя в первую очередь. Ох и мучились мы с этим сцеплением причем не только на «Карпаты», но и на «Ригах» и «Верховинах».
В этом сцеплении в первую очередь наворачивался выжимной. Мы его в те времена называли «бронзовый пальчик». Тогда этот девайс был страшным дефицит и найти его было просто нереально.
В моем испытываемом выжимной находился в рабочем состоянии. Ему еще как говорится ходить и ходить.

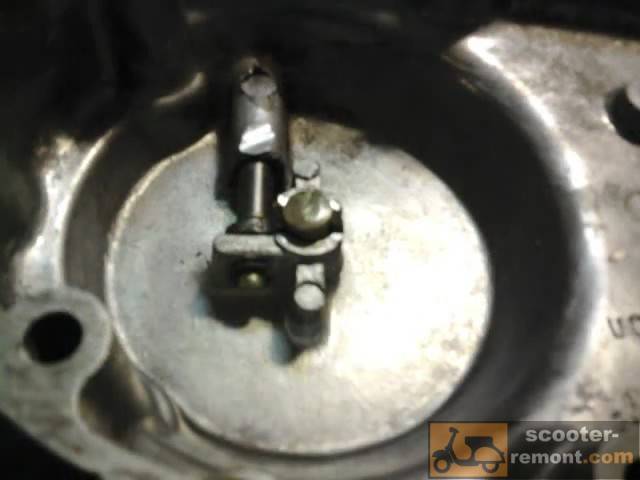

Для тех кто не в курсе — выжимной стоит здесь
Обратите внимание сколько в этом двигателе стружки и грязи
Вторым слабым местом сцепления является его нажимной диск в котором постоянно разбивает стопорные пазы из-за чего он слетает с корзины.
Снимается нажимной диск очень просто: наставляете в специальное отверстие отвертку, пару раз ударяете по ней молотком и диск слетает.
В этом экземпляре пазы которыми диск входит в зацепление с корзиной еще хорошие. Иногда их так разбивает, что диск попросту уже не держится. В таких случаях диск приходилось менять.
Пружина корзины сцепления хлопот не доставляет.
Гайка, которая крепит внутренний барабан корзины стояла уже неродная. Резьбы на ней не было как и на цапфе коленчатого вала и ее просто сплющили и набили молотком на вал. Стоит сказать, что резьба да и весь этот узел в целом — очень хлипкие. И из-за этого постоянно наворачивается резьба и разбивает шлицы. Причем на всех без исключения двигателях этой серии.
Если у вас гайка окажется хорошо затянутой (что бывает очень и очень редко) — зафиксируйте через выпускное окно поршень какой-нибудь отверткой и открутите ее.
Колхозный гровер, который влепили под гайку ситуацию с ее самопроизвольным откручиванием не решал. Оно и не удивительно — проблема ведь не в гайке, а в уровне технической грамотности создателей этого двигателя.
Шлицы внутреннего барабана сильно изношены. Быстрый износ шлицов данной пары — типичная проблема двигателей этой серии.
На всех без исключения прижимных дисках сцепления — пальцы которыми они входят в зацепление друг с другом болтаются. Я наставлял их на наковальню, проклепывал с обратной стороны и на некоторое время забывал об этой проблеме.
Диски сцепления в отличии от остальных деталей сцепления излишних хлопот не доставляют.
Часто и густо на наружном барабане корзины сцепления обрывает шестерню. Я исправлял эту ситуацию примерно так: вкладывал оборванную шестерню обратно в корзину, прижимал ее к корзине струбциной, наливал в банку воды, укладывал на банку корзину так, чтобы шестерня полностью скрылась в воде и приваривал ее к корпусу. Потом шлифовал сварочные швы и получал полностью работоспособную корзину.
На этом экземпляре корзина в идеале.
Распорная втулка наружного барабана стояла уже неродная и скорей всего самодельная.

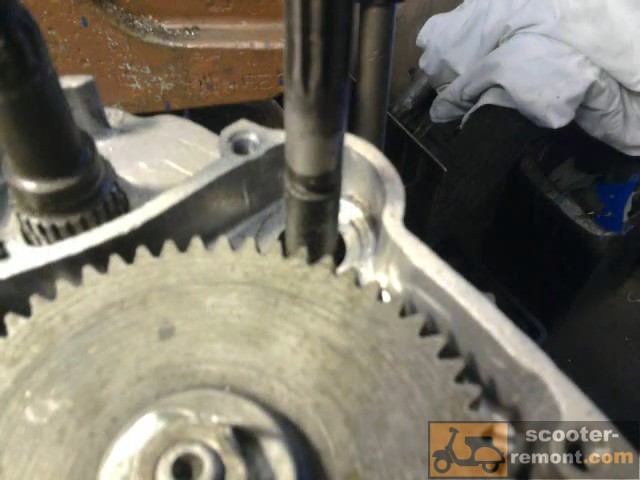

Фиксируем от проворачивания шестерню первичного вала КПП, разгибаем стопорную шайбу и отворачиваем гайку.
Ведомая шестерня никогда не ломается и ходит десятилетиями. А гайка, которая ее держит почему-то не откручивается… Как так можно сделать??? Два практически одинаковых узла находятся рядом друг с другом, сделаны на одном и том же заводе, разработана теми же самыми конструкторами. Ан нет. На корзине гайка откручивается, а на первичном валу КПП нет. Что это? Очередной парадокс? Загадка природы? Происки нечистой силы? Случайность?
Фотоотчет: Как разобрать двигатель мопеда «Карпаты»
Был у меня когда-то такой аппаратик. И если обо всех других выпердышах советской мотопромышленостия и вспоминать не хочется. То об этом мопеде у меня остались только теплые воспоминания. Да, у него была куча недостатков, но по тем временам обладать «Карпачом» так мы его тогда называли было очень и очень круто.
Попросили меня поставить на ход якобы вполне еще «хороший» (как сказал хозяин: искра у него есть и надо его только настроить и проверить первую передачу так как она выбивала. Ну ну, посмотрим…) мопед. Как это часто бывает на практике — якобы «хороший» на поверку оказывается полным хламом. Дальнейшее мое вмешательство в техническую часть этого вопроса только лишь подтвердило эту истину.
Беглый осмотр выявил обширные очаги коррозии, кривые колеса, порванную в трех местах раму, убитые звездочки и цепь, отсутствие многих болтов и много чего еще.
Вспомнил я молодость, поднес к мопеду столик с инструментами и с былым энтузиазмом принялся за дело. А дел здесь было много…
Видимо в сарае текла кровля. А чем еще объяснить присутствие в крышке генератора воды. К моему удивлению при таком состоянии генератора искра была, причем неплохая.
Особенности
Несмотря на то, что как-то протюнинговать агрегат было практически невозможно, простота в его обслуживании и возможность самостоятельного ремонта абсолютно всех агрегатов, безусловно, сыграли ключевую роль в его популярности. Оригинальные запчасти на мопед «Карпаты» изготавливались из качественного металла, хотя техника того времени ломалась нередко из-за конструктивных и технических недочетов.
Багажник рассматриваемого транспортного средства мог выдержать не один центнер груза. Покрышки имели высокий протектор, что позволяло эксплуатировать технику в зимний период. Тормозов барабанного типа вполне хватало для массы и динамики маленького мотоцикла. Само устройство силового агрегата представляет собой обычный двухтактный мотор. Заменить кольца или поршень сможет практически каждый обладатель этого представителя мототехники.
Конкуренты
Ближайшего по характеристикам конкурента агрегат получил в «лице» транспортного средства «Верховина». Зажигание мопеда «Карпаты», узел сцепления, дизайн и некоторые другие показатели значительно превосходили соперника. Кроме того, с рассматриваемой машиной соревновалась «Дельта», «Верховина-7». У этих вариаций хоть и были модернизированы все узлы, предпочтение отдавалось «Карпатам».
На это есть несколько причин. Во-первых, цена «Дельты» была выше, да и производилась она в Риге. Во-вторых, усовершенствованная «Верховина» имела гарантийный пробег 6000 километров, ресурс до капитального ремонта – 15 тысяч. Мопед «Карпаты» в то же время обладал восемью и восемнадцатью тысячами соответственно.
Не одно поколение, особенно в сельской местности, изучило каждый винтик в этом агрегате. Краткое представление о расположении основных элементов:
- Воздушный фильтр размещен непосредственно за карбюратором.
- Рычаг контроля КПП находится слева, тормоза – справа.
- Также на руле расположена ручка сцепления, газ, передний тормоз.
Стоит отметить, что электростартер отсутствует, поэтому довольно популярным способом запуска двигателя была его активация с «толчка» или «лапки».
Мопед Карпаты. обзор, ремонт, тюнинг
Мопед Карпаты — один из самых популярных двухколесных транспортных средств на территории всего постсоветского пространства. Такую популярность он добыл благодаря множеству факторов, среди которых хорошее качество (во времена начала производства, на фоне других двухколесных средств, мопед Карпаты славился достаточно высоким качеством исполнения, по сравнению с конкурентами), оригинальный дизайн, который напоминал маленький мотоцикл, двухместное сиденье (опционально, второму сидеть было не удобно, но у конкурентов и такого не было).
Среди новшеств следует отметить трехколодочное сцепление, которое мы разберем и соберем в дальнейшем. Двух скоростей в коробке переключения передач, было достаточно для плавного старта и достижения максимальной рекомендуемой производителем скорости в 45 км. в час. Но на практике иногда получалось добиться скорости и в 60 км. в час.
Какой либо тюнинг отсутствовал напрочь, замена звезды на большую, даст эффект в прибавлении скорости, но старта вы не добьетесь, придется работать ногами. Конечно же виной этому стал и слабый двигатель (около 1,8 л.с.), и все лишь две передачи.
Тем не менее мопед Карпаты в свое время стал бестселлером, абсолютная простота в обслуживании и ремонте двигателя, дала возможность научиться ремонтировать его практически каждому владельцу. Следует отметить, что довольно часто ломался, будь-то передачи, сцепление, не заводился двигатель и прочее. И сейчас можно встретить очень много недовольных владельцем такого транспорта, которым надоело постоянно возиться с запчастями. Но в отличие от современных китайских аналогов, металл и детали двигателя — более качественные. Конечно в то время на металлических деталях не экономили, все делали на высоте.
Доказательством этому и багажник, который перевозил не одну тонну картошки и прочего груза, хотя производитель рекомендовал не перегружать его.
На мопед Карпаты устанавливали покрышки с высоким протектором, что давало возможность эксплуатировать его зимой и в грязь.
Оба тормоза на – барабанные, но этого хватает, ведь у него нет такой динамики и скорости, как у японских скутеров.
Заменить поршень либо кольца сможет практически любой владелец. В отличие от китайских мопедов и скутеретт, где устанавливается четырехтактный двигатель, мопед Карпаты имеет двухтактный двигатель, кроме этого вокруг него достаточно места, чтобы без проблем снять цилиндро-поршневую группу для ремонта. Для этого достаточно открутить болты крепления глушителя и карбюратора, вынуть свечу. Устройство двигателя практически ничем не отличается от японских и китайских двухтактных скутеров
Поршень и кольца имеют такую же структуру, разве что отличаются размером.
Прямой конкурент — мопед Верховина, значительно уступал ему во всем, в качестве двигателя, сцепления, работы переключения передач, в дизайне. Имел абсолютно другой двигатель (s-58), мопед Карпаты же славился двигателем (v-50).
Не одно поколение до сих пор прошло через эту технику, научившись, пожалуй разбирать и собирать этот аппарат до винтика. А в проселочной местности, где в основном и распространен данный вид техники, кроме как на свои усилия, надеяться больше не на что.
Воздушный фильтр расположен сразу за карбюратором, на самом видном месте. Рычаг управления коробкой передач — слева, справа же рычаг заднего тормоза. На руле ручка сцепления, переднего тормоза, газа. Электростартера на мопеде нет, можно завести как с лапки, так и с «толкача» (довольно популярный и эффективный метод).
Коленчатый вал
Коленчатый вал люфтил и его нужно было менять на новый или менять только шатун.
Резьба под некоторые болты была сорвана и чтобы болты не выпадали их кто-то сплющил и забил молотком. С сливной пробкой поступили точно также.
По-большому счету рассказывать об этом двигателе больше нечего. Косяков помимо этих в нем еще много, а ресурс сайта не безграничен, поэтому, пожалуй подытожу.
Разобрал я все это барахло, помыл, забраковал детали и составил список того, что нужно было купить. И тут начались непонятные разговоры, которые мне очень не нравятся: мол, — «ты отремонтируй». — А запчасти? «Да ты понимаешь, денег сейчас нет, тыры-пыры» (…)
Ждал я ждал финансовый транш, но так и не дождался. Собрал я эти тряхомудии в мешок, кинул в люльку и отправил этого «Карпача» туда откуда он ко мне приехал.
Источник
Китайские мопеды
Одноплатформенные модели
Сегодняшние реалии таковы, что отечественных моделей уже и не встретишь на дорогах общего пользования.
Времена меняются, и ослабевшее знамя свободы из рук отечественных «Карпат» и «Верховин» подхватили китайские мопеды серий:
- Альфа (Alfa);
- Дельта (DELTA);
- Дино (Dino);
- Ирбис (Irbis);
- Випер (VIPER);
- Зип Стар (Zip Star);
- Лидер (Leader);
- Мустанг (Musstang);
- Бриз (Briz);
- Динго (Dingo);
и другие аналогичные модели, оснащенные всем необходимым для поездок. Это все «соплатформенники» Дельты, выпускаемые китайским производителем Chongqing Wonjan motorcycle и компаниями, купившими у него лицензию.
Справочно: Следует отметить, что китайская техника существенно потеснила продукцию отечественных мотопроизводителей на российском рынке. Это заметно не только в виде готовых изделий, но и всевозможных комплектующих. К примеру, Ковровский мотозавод отказался от собственного производства силовых агрегатов и устанавливает на свои модели мотор Lifan.
Схожесть конструкции

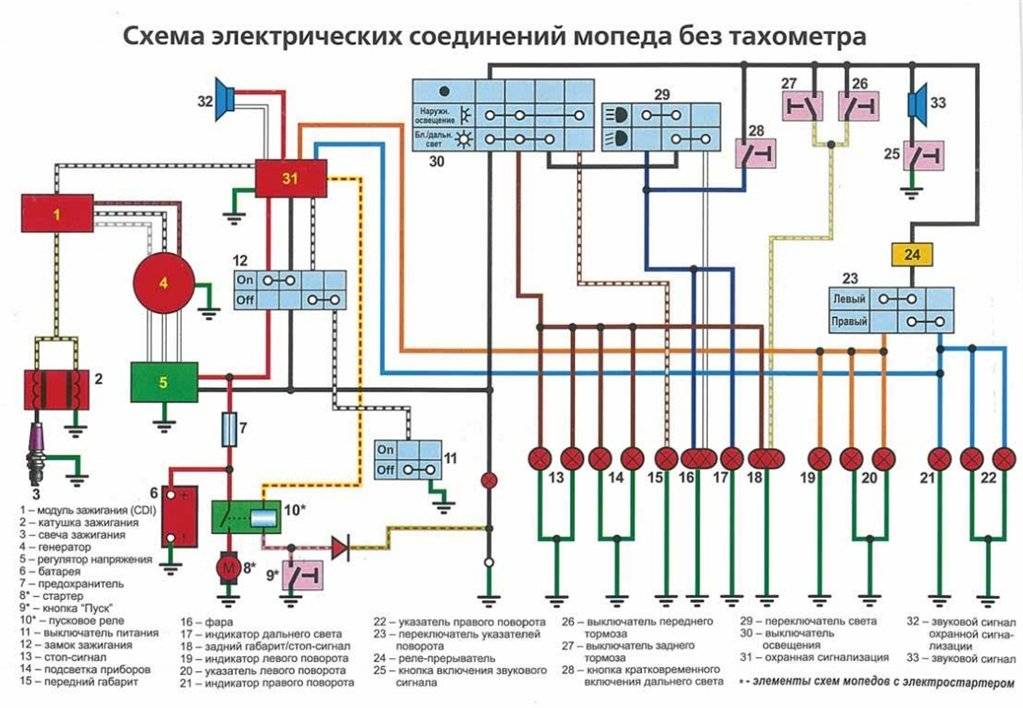

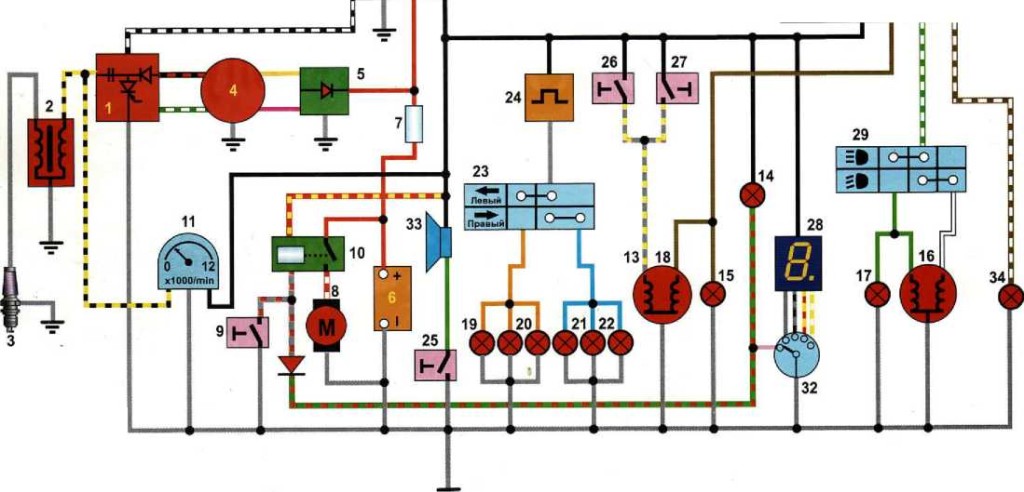

Примечательно, что электропроводка мопеда Дельта аналогична с другими моделями, что облегчает обслуживание и увеличивает популярность транспортных средств.
Видео в этой статье даст информацию относительно обслуживания схожих моделей. Для изделий с панелью приборов, содержащей тахометр, публикуем часть схемы, имеющей различия и в органах управления. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения.
