Газовый паяльник Dremel VersaTip

Часто задаваемые вопросы

Взрывоопасны ли газовые паяльники?Газовые паяльники не относятся к взрывоопасным устройствам, однако при работе с ними необходимо соблюдать технику безопасности. Не следует направлять пламя горелки на легковоспламеняющиеся предметы. В случае утечки газа из прибора необходимо хорошо проветрить помещение.

Каким газом можно заправлять газовый паяльник? Перед тем как заправить газовый паяльник, необходимо изучить инструкцию по эксплуатации от производителя, в которой указывается газ, используемый при работе прибора (пропан или бутан). В большинстве случаев для этой цели подходят баллоны для заправки обычных зажигалок.

голоса

Рейтинг статьи

Преимущества и недостатки

Паяльник Dremel Versatip получил большую популярность среди покупателей благодаря своим преимуществам:

• у одного инструмента присутствует несколько целей применения, в зависимости от количества насадок в комплекте;
• точность работы изделия, так как оно используется для сложных функциональных задач;
• быстрый нагрев и последующая разрядка, что позволяет паяльнику почти всегда быть в активном состоянии;
• наличие нескольких температурных режимов, которые создадут наиболее оптимальные условия для работы;
• длительный срок службы, который подтверждает высокую надежность аппарата;
• наличие блокиратора, защищающего от случайного включения;
• работа на распространенном газе бутане;
• легкость самого устройства;
• мобильность и автономность, благодаря которым паяльник находит применение в любом удобном месте.

Несмотря на набор серьезных преимуществ, здесь присутствуют и недостатки:

• быстро перегорает катализатор;
• отсутствует отсекатель пламени;
• сложно докупить насадки, которых нет в комплекте.

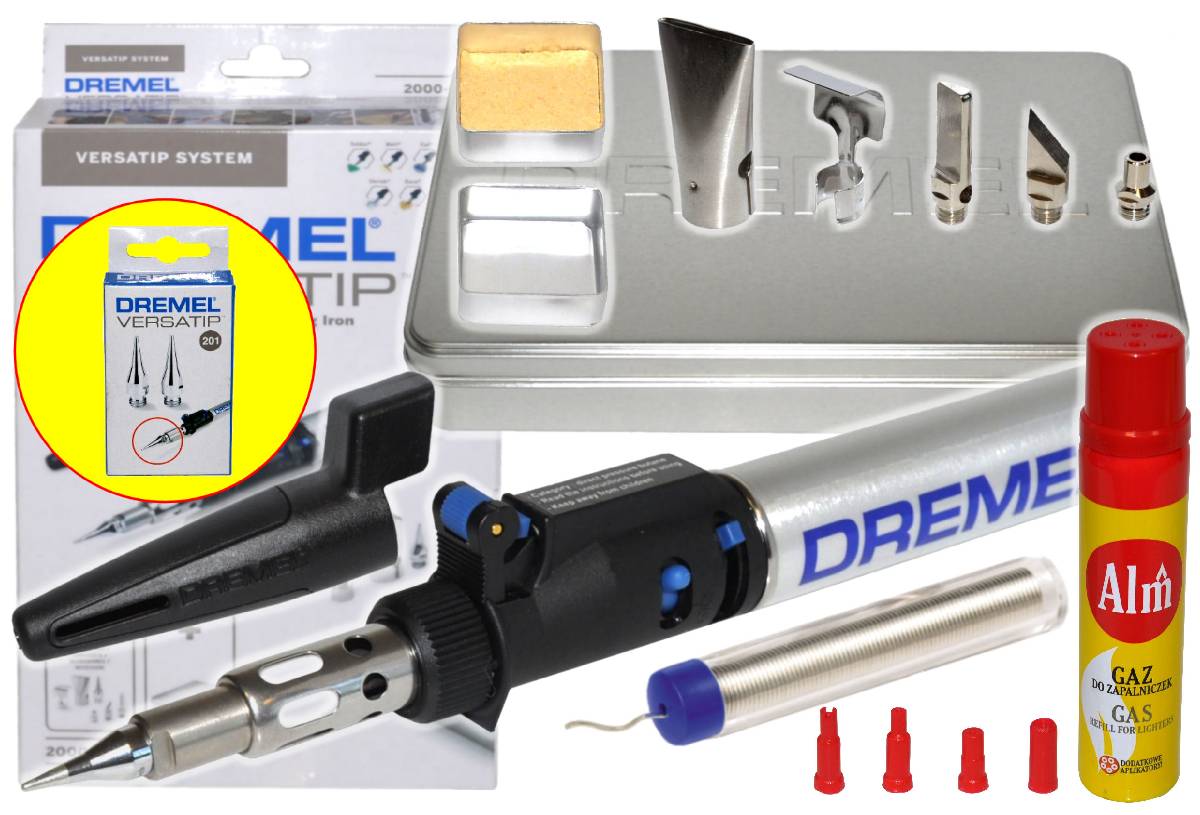

Комплектация

Комплектация газового паяльника Dremel Versatip зависит от конкретной модели. Следует выделить общие характеристики, присущие данному бренду. Чаще всего в комплект входят:

• сам инструмент, модель которого указана;
• коробка для паяльника и прочих аксессуаров;
• инструкция по эксплуатации;
• губка;
• насадка для горячего воздуха;
• нож для резки термопластичных изделий;
• обыкновенный нож;
• жало для паяльника Dremel для пайки;
• дополнительные насадки;
• отражатель.

Паяльник Dremel и его особенности

Рынок спец. инструмента постоянно обновляется. Производители предлагают все новые и новые модели с улучшенными характеристиками и расширенной сферой применения. Некоторые инструменты пересматриваются и переделываются. К примеру, всем хорошо известен паяльник, который питается от электрической сети. Но мало кто знает, что в настоящее время на смену ему можно купить газовый паяльник Dremel. Страной производства его является Тайвань.

Особенности паяльника

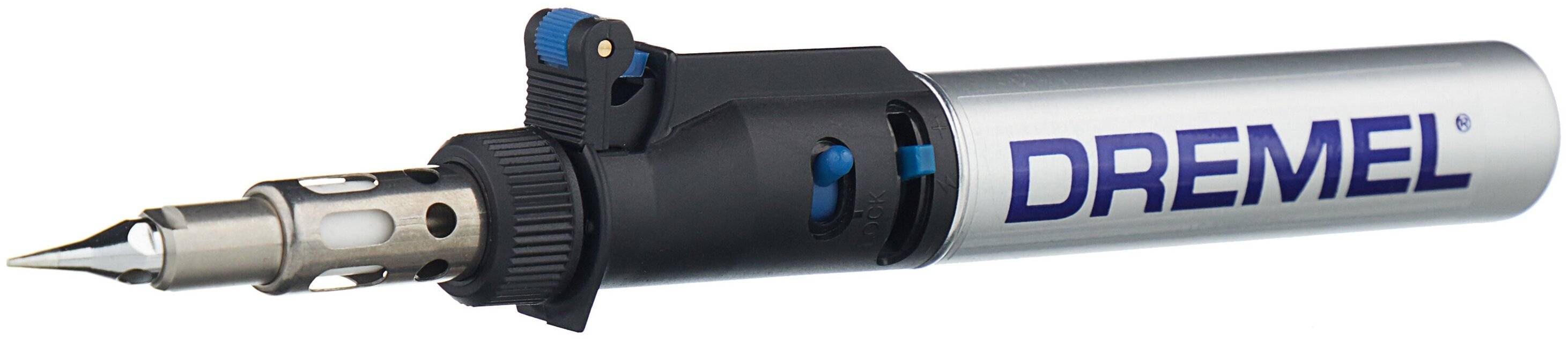

Паяльник Dremel – это газовая горелка, соединенная с баллоном. Конструктивно выполнен он таким образом, что баллон является ручкой паяльника. В качестве газа используется бутан, аналогичный газу в зажигалках.

Используется он для различных целей: сварки, запаивания, выжигания, плавки, удаления краски, термоусадки. Это обусловлено наличием различных насадок. В зависимости от модели их набор может изменяться. Имеется также система поджога с регулировкой мощности пламени. Работает она благодаря пьезоэлементу. Одной из наиболее популярных моделей является паяльник Dremel Versatip 2000-6. Рассмотрим эти паяльники подробнее.

Газовый паяльник Dremel обладает следующими характеристиками:

• Температура нагрева без насадок достигает 1,2 тысячи градусов, с насадками – 550 градусов, с феном – 680 градусов.
• Максимальной температуры насадки достигают всего за 25-30 секунд.
• Объем баллона 17 мл.
• Одного баллона достаточно для горения паяльника в течение получаса.
• Масса инструмента без газа составляет немного более ста грамм.

При работе с инструментом необходимо соблюдать осторожность и технику безопасности. Существует вероятность ожога во время работы. Поэтому необходимо надевать защитную одежду

При этом огонь нужно держать на безопасном расстоянии от себя

Поэтому необходимо надевать защитную одежду. При этом огонь нужно держать на безопасном расстоянии от себя.

Перед началом работы заготовка должна быть закреплена. Ее нельзя держать в руке.

Насадки можно менять только после полного остывания инструмента. Засоренную насадку необходимо своевременно очищать. Это продлит срок ее службы.

Комплектация

В комплекте к газовому паяльнику прилагаются следующие элементы:

• Непосредственно сам паяльник.
• Набор насадок из шести штук (для пайки, резки, выжигания, и так далее).
• Два футляра для хранения разогретых насадок.
• Салфетка для очистки паяльника.
• Ключи для смены насадок (две штуки).
• Колпачок для защиты.
• Катализатор для беспламенного горения.

Также имеется понятная инструкция с рисунками, помогающая начать работу с инструментом.

Стоит обратить внимание на тот факт, что в комплект не входит сам газовый баллон. Его необходимо приобретать отдельно

Функциональные возможности инструмента

Возможности паяльника обусловлены наличием различных насадок. Как уже говорилось ранее, в стандартной комплектации их шесть. Каждая из них позволяет выполнять отдельные операции.

Для обычной пайки используется тонкая насадка в виде жала.

Широкая насадка позволяет нагреть (пропаять) большую поверхность.

Для обжига деревянных и покрытых лакокрасочными средствами поверхностей имеется фен.

Два вида ножей позволят разрезать необходимые материалы (пластик, ткань и другие).

Насадка-отражатель позволяет обжимать кембрик.

Горячий воздух, подающийся через малое сопло, служит для выжигания узоров по дереву.

Газовый паяльник Dremel Versatip

Это беспроводная модель инструмента, в комплект которой входит шесть насадок. Он полностью соответствует требованиям рабочего процесса, так как имеет регулятор температуры. Из дополнительных функций имеется также блокировка от детей.

Длина паяльника составляет двадцать сантиметров. Вес – чуть более ста грамм. Объем газового баллона 17 мл. Такого количества газа достаточно для непрерывного горения огня в течение одного часа. В качестве рабочей жидкости подходит бутан или смесь бутана и пропана.

Комплект поставки включает следующие детали: коробка, паяльник, припой, насадка для паяния, режущий нож, прямой нож, другие сменные насадки, отражатель.

Паяльник газовый Dremel 2000 Versatip позволяет выполнить следующие задачи:

• Выжигание.
• Запаивание.
• Фиксация горячим способом.
• Резка материалов и другие функции.

Ожидать, пока инструмент разогреется, не нужно. Работа проходит с открытым огнем при температуре тысяча двести градусов. Горячий воздух подается разогретым до шестисот восьмидесяти градусов. Температура рабочих насадок составляет пятьсот пятьдесят градусов. И остывают они за семнадцать минут. Для остывания защитных насадок необходимо немного меньше времени – пятнадцать минут.

Паяльник Dremel – универсальное беспроводное средство, позволяющее заменить сразу несколько инструментов.

ТОП-5 лучших газовых паяльников

Лучший газовый паяльник для профессионалов

Dremel Versatip F0132000JC

Dremel Versatip F0132000JC ценой около 3500 рублей. Паяльник этой модели оснащен 6 насадками и подходит для осуществления таких операций как расплавление, запаивание, выжигание, удаление термоусадка и горячая резка. Благодаря большой скорости нагрева, а также быстрой перезарядки прибор всегда готов к работе. В числе дополнительных функций – блокиратор от детей, пъезоподжиг и регулятор уровня карандашного пламени. В комплекте идет жесткий чемодан для хранения инструмента. Из минусов – быстрое перегорание катализатора, малая инерция жала.

Лучший стационарный газовый паяльник

Dremel Versaflame F0132200JC

Dremel Versaflame F0132200JC – лучшая многофункциональная стационарная модель паяльника. Она стоит около 3500 рублей и подходит для использования как в мастерских, так и в домашних условиях. Резервуар инструмента заполняется сжиженным бутаном. В комплекте с устройством имеется съемная ножка. При максимальной нагрузке паяльник может беспрерывно работать в течение 70-75 минут. Он оснащен механизмом для блокировки пламени, регулятором его уровня и пъезоэлементом. Недостаток модели – невозможность работы при низких температурах.

Лучшие бюджетные газовые паяльники

TDM-Electric Алмаз SQ1025-0102

TDM-Electric Алмаз SQ1025-0102 – недорогой паяльник ценой около 1000 рублей, к преимуществам которого относится: наличие трех видов наконечников из нержавеющей стали (фен, резак и жало), быстрый разогрев, большой диапазон рабочих температур (450-1300°С), нескользящая текстура поверхности корпуса. На упаковке имеется полезная информация о безопасных приемах работы. Из недостатков – запуск с помощью внешних источников огня, отсутствие возможности регулирования уровня пламени.

A-HOT AH-063

A-HOT AH-063 – лучший бюджетный паяльник с функцией пьезоподжига для точечных работ с таким материалами как дерево, пластик или металл. Стоит аппарат около 1300 рублей. На корпусе инструмента имеется кнопка фиксации тонкого карандашного пламени и регулятор его интенсивности. Топливом для работы паяльника служит газ бутан. Максимальная температура нагрева – 1200°С, длина жала – 15 мм. Недостатком устройства является отсутствие дополнительных насадок.

DAYREX 626553

DAYREX 626553 – удобный инструмент ценой около 3800 рублей, с помощью которого можно осуществлять авторемонтные и ювелирные работы, сварку, пайку, горячую резку и термоусадку. Заправленный паяльник может работать в течение 1-1,5 часов. Запуск устройства производится с помощью пьезоэлемента. Тип пламени – карандашное. Помимо набора насадок в комплекте имеется баллон с газом, гаечный ключ, припой, стенд, и губка для очистки насадок. Минус модели – частый перегрев жала.

Газовый паяльник Dremel VersaTip

11Янв/1211

Прикупил себе на новый год вот такой газовый паяльник от Dremel:

Смысл в газовом паяльнике в том, что он может работать вдали от розетки: что-то припаять в машине, на катере, авиамодели, антенне на крыше. С помощью насадки для горячего воздуха удобно усаживать термоусадку (которая в некоторых случаях гораздо эстетичнее синей изоленты). Еще им можно отогревать зимой замки и разжигать костер в режиме газовой горелки.

Взял именно Dremel, потому что пользуюсь их Dremel 300 и доволен качеством и надежностью, плюс стоимость вполне адекватная (брал на Ozon.Ru за 1485 руб, в ОБИ он стоил 1999 руб).

В конце заметки буду коллекционировать ссылки на обзоры других газовых паяльников.

Упаковка

Целлулозная губка в жестяной баночке нужна, чтобы вытирать с жала припой. Перед использованием её нужно намочить водой и немного отжать – она разбухнет. Не нужно вытирать паяльник об сухую губку!

Пустая жестяная баночка нужна, чтобы складывать остывающие насадки. Снять горячие насадки можно при помощи гаечных ключей.

Насадки

Слева-направо:

1. Отражатель.
2. Насадка для горячего воздуха.
3. Паяльная насадка.
4. Режущий нож.
5. Нож для горячей резки.
6. Каталитическая насадка. К ней привинчиваются другие насадки (кроме отражателя и широкой нагревательной насадки).
7. Плоская широкая нагревательная насадка.

Уменьшение минимальной мощности для комфортной пайки

Изначально паяльная насадка на минимуме жарит 450-500 градусов, что сразу окисляет припой. Паять при такой температуре полупроводники и микросхемы не рекомендуется.

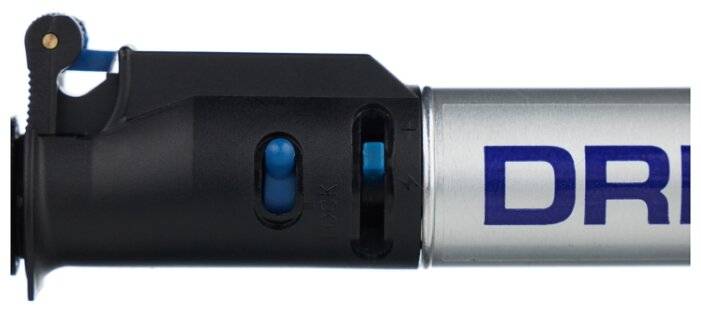

Для регулировки нужно снять синюю пипку на регуляторе мощности. Под пипкой будет шлиц под отвертку. Если повернуть шлиц, то можно изменять положение регулировочного кольца относительно клапана.

Уменьшаем подачу газа на минимуме:

1. Устанавливаем регулятор на минимум.
2. Откручиваем шлиц.
3. Поворачиваем регулятор на максимум.
4. Закручиваем шлиц.
5. Аккуратно поворачиваем регулятор в сторону минимума пока он не перестанет поворачиваться – клапан закрыт. Поворачиваем регулятор на пару миллиметров в сторону максимума.
6. Откручиваем шлиц.
7. Поворачиваем кольцо в минимальное положение.
8. Закручиваем шлиц.

Плюсы такой настройки:

1. Жало не так быстро обгорает. При 450-500 градусов жало обгорит очень быстро.
2. При пайке припой не окисляется.
3. Уменьшается расход газа.
4. Паяльник меньше шумит.
5. Из сопла на насадке не дует зверский поток горячего воздуха, отпаивая все вокруг.

Минусы:

1. При минимальном положении регулятора мощности в режиме горелки пламя не горит. По-моему, это не проблема.

Использование

Попробовал паять подачей припоя – вполне удобно. Припой из комплекта паяется нормально, но после остывания пайка сразу становится матовой. С другим припоем такого не наблюдается.

Заправка

Покупать дешевый китайский газ для зажигалок не хотелось.

Пока использую газ Kovea для газовых горелок:

Состав 70% бутан + 30% пропан, а Dremel VersaTip рассчитан на 100% бутан. То есть использовать такой газ не совсем правильно (но точно лучше, чем дешевый газ, от которого быстро забьется сопло и паяльник выйдет из строя).

Какую делать?

Перед тем как приступить к изготовлению, выберем подходящий тип горелки из следующего перечня:

1. атмосферные инжекционные;
2. эжекционные;
3. с наддувом.

Второй и третий тип более сложен для изготовления. А чтобы организовать наддув понадобится сжатый воздух либо кислород, а значит компрессор либо еще один баллон.

Проще всего для самостоятельного исполнения будет первый тип, именно его стоит предпочесть.

Управление процессом атмосферной горелки происходит регулировочным вентилем. Поэтому от того, какой подвернется, во многом зависит выбор типа, а также модели самого устройства.

Нужно помнить, что горение того или иного газа зависит от диаметра отверстия жиклера. Водородный жиклер имеет его несколько меньше, пропановый — больше.

Конструкции, схемы, чертежи, технология сборки

В первую очередь понадобится чертеж будущего устройства, эскиз или схема горелки, с размерами.

Найти готовый несложно с помощью интернета. Если вы представляете общие принципы работы устройства, владеете методикой его расчета, разработать проект можно самостоятельно.

Как простой вариант — использовать вентиль от баллона из-под пропана или кислорода, известный как модель ВК-74 (см. схему).

К боковой резьбе вытачивают штуцер, который одновременно будет служить рукоятью. Можно использовать подходящую по размеру трубу. На одной ее стороне нарезать внутреннюю резьбу, с другой сделать хвостовик для надевания газового шланга.

На ту резьбу, которой он крепится к баллону, навинчиваем заглушку. В ее торце сверлим отверстие, нарезаем резьбу под жиклер. К заглушке на стальных спицах привариваем сопло, которое одновременно послужит инжекторной камерой.

Еще проще, если вам попадется старый ацетиленовый резак или бензорез. По сути, это готовая горелка. Достаточно убрать, чтобы не мешали, части связанные с подачей кислорода, газовое сопло заменить жиклером, закрепить над ним инжекторную камеру-сопло.

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.

Модельный ряд газовых паяльников и технические характеристики

Газовый паяльник Dremel Versatip 2000 – одна из самых популярных и востребованных моделей в серии. Он служит как для обыкновенной, так и для высокотемпературной пайки, благодаря наличию специальных насадок. В комплекте их 6. Инструмент может устанавливаться на несколько температурных режимов. Он удобный в использовании. Для хранения всех материалов в комплекте поставляется жестяной кейс.

Технические характеристики газового паяльника Dremel 2000 Versatip:

• Тип воспламенения: пьезо.
• Время горения: 30 минут – 1 час.
• Габариты: 335 х 175 х 55 мм.
• Масса: 135 г.

Газовый паяльник Dremel Versatip 2200 – это безопасный инструмент для работы с открытым пламенем. Они идет с паяльной насадкой и катализатором. Это многофункциональный вариант в серии. Паяльник не отличается мобильностью, поэтому больше подходит для использования специалистами в собственной мастерской. Работает техника также на сжиженном бутане и быстро разогревается, но во многом отличается по внешнему виду от предыдущей модели:

• Тип воспламенения: пьезо.
• Время горения: 75 минут – 1,5 часа.
• Габариты: 295 х 180 х 55 мм.
• Температура: 1200 градусов Цельсия.
• Емкость для газа: 42 мл.

Dremel Versatip Xmas 2013 – газовый паяльник, основной специализацией которого стало тиснение. В комплекте идут специальные краски, пудра и карандаш. Это касается заготовок и прочих аксессуаров. Остальные функции тут также доступны. Модель уступает по мощности остальным аналогам, но для заложенных в нее целей применения этого вполне достаточно:

• Тип воспламенения: пьезо.
• Расход ресурсов: 12 г/час.
• Время горения: 30 минут – 1 час.
• Габариты: 287 х 179 х 67 мм.
• Масса: 135 г.

Dremel Versatip 2000 Hobby – это прямой аналог газового паяльника Dremel Versatip 2000, который обладает более простой комплектацией. Во многом параметры и рабочие характеристики данных моделей схожи:

• Тип воспламенения: пьезо.
• Время горения: 30 минут – 1 час.
• Габариты: 335 х 175 х 55 мм.
• Масса: 135 г.

Dremel VersaFlame – техника для безопасной работы с открытым пламенем. В комплекте идут катализатор и насадка для пайки. Модель обладает большим количеством функций. Газовая паяльная станция предназначена по большей части для стационарной работы. В качестве топлива используется сжиженный бутан. Модель быстро разогревается. Характеристики:

• Тип воспламенения: пьезо.
• Время горения: 75 минут – 1,5 часа.
• Габариты: 295 х 180 х 55 мм.
• Температура: 1200 градусов Цельсия.
• Масса: 227 г.
• Емкость для газа: 42 мл.

Инструкция по эксплуатации

Не разрешается применять устройство вблизи с предметами, которые легко воспламеняются. Использовать газовый паяльник следует только в помещениях с хорошей вентиляцией. Запрещается прикасаться к факелу и насадкам, так как высокая температура приведет к появлению ожога. Не стоит допускать ударов и падения, так как это может навредить паяльнику.

При необходимости замены жала нужно убедиться, что оно не находится под высокой температурой. Насадка легко снимается, а на ее место ставится другая, но делать это лучше при отключенном устройстве. Перед запуском нужно сначала пустить газ на несколько секунд, а затем поджечь его.

Заключение

Компания «Дремель» предлагает разнообразие паяльников для профессиональной деятельности. Несмотря на имеющиеся недостатки, они становятся наиболее оптимальным выбором для повседневных задач. При умелом и аккуратном обращении техника прослужит длительный срок. В модельном ряду есть свои востребованные варианты, например, газовый паяльник Dremel 2000 Versatip. Они становятся оптимальным решением как для профессионалов, так и для тех, кто занимается пайкой в домашних условиях. Стоимость такого оборудования выше, чем у конкурентов, но она вполне окупается его качеством.

Функционал и возможности паяльника Дремель

• Формально, с помощью паяльника можно выполнять шесть операций;
•  Пайка – с помощью тонкой паяльной насадки;
•  Пайка на большой площади/нагрев большой площади – с помощью широкой насадки
•  Обжиг дерева/лакокрасочных покрытий – с помощью фена;
•  Резка пластика/тканей и прочего – для этого предусмотрено два вида ножей;
•  Выжигание по дереву – с помощью малого сопла (горячим воздухом);
•  Обжим кембриков – с помощью насадки-отражателя.

Однако Dremel предлагает дополнительно купить жало для паяльника и расширить его функционал. Так что, если вам вдруг не хватит возможностей паяльника, сделайте недорогую покупку, и инструмент станет еще более универсальным.

Кое-что о возможностях паяльника в видео на официальном сайте Dremel:

https://youtube.com/watch?v=vsCFGvmWRvA

Что такое газовый паяльник Dremel

Конструкция паяльника традиционна: это газовая горелка, интегрированная с баллоном (газ для Dremel – обычный жидкий бутан, которым заправляются зажигалки). Конструкция горелки предусматривает возможность установки различных насадок, чем и достигается широкий функционал паяльника. Также в паяльнике имеется устройство для поджига (на пьезоэлементе) и регулировки силы пламени, здесь же находится предохранитель. Баллон паяльника выступает и его ручкой.

Основные характеристики паяльника следующие:

• Температура – 550 °C с насадками, 680 °C с феном, 1200 °C без насадок;
• Время разогрева насадок – до 25 секунд;
• Максимальное время горения – до 90 минут;
• Масса – всего 135 грамм (не заправленный);
• Емкость баллона – 17 мл.

В целом, это легкий, компактный и удобный инструмент, в котором используется довольно мощная, но экономичная горелка.

Уменьшение минимальной мощности для комфортной пайки

Изначально паяльная насадка на минимуме жарит 450-500 градусов, что сразу окисляет припой. Паять при такой температуре полупроводники и микросхемы не рекомендуется.

Для регулировки нужно снять синюю пипку на регуляторе мощности. Под пипкой будет шлиц под отвертку. Если повернуть шлиц, то можно изменять положение регулировочного кольца относительно клапана.

Уменьшаем подачу газа на минимуме:

1. Устанавливаем регулятор на минимум.
2. Откручиваем шлиц.
3. Поворачиваем регулятор на максимум.
4. Закручиваем шлиц.
5. Аккуратно поворачиваем регулятор в сторону минимума пока он не перестанет поворачиваться — клапан закрыт. Поворачиваем регулятор на пару миллиметров в сторону максимума.
6. Откручиваем шлиц.
7. Поворачиваем кольцо в минимальное положение.
8. Закручиваем шлиц.

Плюсы такой настройки:

1. Жало не так быстро обгорает. При 450-500 градусов жало обгорит очень быстро.
2. При пайке припой не окисляется.
3. Уменьшается расход газа.
4. Паяльник меньше шумит.
5. Из сопла на насадке не дует зверский поток горячего воздуха, отпаивая все вокруг.

1. При минимальном положении регулятора мощности в режиме горелки пламя не горит. По-моему, это не проблема.

Достоинства и недостатки инструмента

Но как у любого прибора, газовый паяльник не лишен положительных и отрицательных сторон

Поэтому перед покупкой важно ознакомиться с ними. Представленные плюсы и минусы относятся ко всем моделям, даже к изделиям из премиум-класса

Достоинства:

Достоинства:

• Нагрев происходит за полминуты, что позволяет быстрее выполнять работы;
• Не требуется подключение к электрической сети;
• Качественная пайка;
• Небольшие размеры изделия;
• Простая транспортировка;
• Не требует открытого источника огня для включения;
• Может нагревать поверхность до 2000 градусов;
• Регулировка осуществляется посредством нажатия одной клавиши;
• Небольшая цена.

Недостатки:

• Трудно найти запасные части на случай непредвиденной поломки;
• Заправка не совсем удобная;
• Топливный канал не отличается качественным исполнением, поэтому не исключаются утечки;
• Во время работы издается много шума;
• В дешевых моделях случаются проблемы с розжигом.

Page 52

L. Паяльная насадка

M. Отделение для двух 2 гаечных ключей

Перед работой удалите картонную крышку с переключателя

Dremel Versatip работает на жидком бутане. Убедитесь,

что используемый газ — очищенный бутан, который можно

использовать в зажигалках.

Держите инструмент и ёмкость с газом в положении, как

показано на рис. 8. Затем наполните бак, следуя инструкциям,

указанным на ёмкости с газом. Бак полный, когда газ исчезает

через наполнительный клапан.

не ПереПолнЯйте Бак!

Dremel Versatip оснащён блокиратором, который

предотвращает опасность включения инструмента детьми.

Этот механизм включается лишь двумя руками, что защищает

от (случайного) включения инструмента ребёнком.

1. См. рис. 2 и 3, как включитьDremel Versatip.

2. Керамический изолятор начнёт разогреваться практически

сразу после включения. Если инструмент не нагревается,

повторите шаги 1 и 2. Если Dremel Versatip холодный, при

включении может раздасться короткий свистящий звук.

Это нормально и не является дефектом инструментом.

* Примечание: защитная насадка должна быть правильно

установлена, чтобы инструмент можно было включить.

После отпускания переключателя подача газа прекращается,

Dremel Versatip прекращает работать и постепенно охлаждается.

Чтобы иметь возможность работать Dremel Versatip непрерывно,

следуйте инструкциям, описанным на рис. 2, 3 и 4. Чтобы

выключить Dremel Versatip, отпустите переключатель и поверните

блокиратор вправо (рис. 5). Таким образом моментально

прекращается подача газа.

раБота с открытыМ огнЁМ

Чтобы использовать Dremel Versatip с открытым огнём,

снимите защитную насадку, удалите катализатор (и рабочую

насадку, если она установлена), а затем прикрутите назад

защитную насадку на инструмент и надёжно затяните

регулировка длины ПлаМени и высоты

После включения убедитесь, что инструмент в рабочем

состоянии и катализатор начинает нагреваться. Затем

поверните ручку контроля пламени вправо для увеличения

длины пламени и высоты температуры или влево для

уменьшения пламени и температуры. Если Вы работаете с

открытым огнём или горячим воздухом, то с Dremel Versatip

можно работать непосредственно после включения. Если Вы

работаете насадками, подождите 25 секунд.

установка или ЗаМена раБоЧиХ насадок

всегда ПолностьЮ оХлаЖдайте

инструМент Перед теМ, как

удалить или ЗаМенить раБоЧуЮ насадку.

Перед использованием убедитесь, что Вы выбрали насадку,

соответствующую задаче. Используйте только те насадки,

которые идеально подходят инструменту. Если насадка

плохо укреплена на инструменте, пламя может выйти из-под

контроля и нанести ущерб.

Если Вы работаете с насадкой, на инструменте должен быть

установлен катализатор. Чтобу установить катализатор,

отвинтите гайку защитной насадки и удалите её. Вставьте

катализатор в защитную насадку узкой частью наружу. Снова

установите защитную насадку и катализатор на инструмент

и надёжно затяните крепёжную гайку защитной насадкой.

Паяльную, режущую насадки, нож для профилирования и

насадку для подачи горячего воздуха можно устанавливать на

катализатор. Надёжно закрепите насадки, воспользовавшись

7-мм гаечным ключём. Чтобы снять насадку, просто открутите

её 7-мм ключём. Для установки катализатора воспользуйтесь

8-мм гаечным ключём.

Широкую нагревательную насадку и пламеотражатель можно

установить на задний край катализатора. Чтобы их снять,

стяните их с катализатора.

установка/ ЗаМена наконеЧника

ПреЖде, ЧеМ устанавливать или

инструМент долЖен ПолностьЮ оХладитьсЯ.

Если бутан не очищенный, насадка может засориться. Чтобы

продлить срок эксплуатации инструмента, насадку можно

заменить. Если насадка засорилась, сделайте следующее:

1. Отверните крепёжную гайку защитного наконечника.

2. Снимите защитную насадку (и катализатор и насадку,

если таковая имеется).

3. Отверните керамический изолятор.

4. Вручную снимите наконечник (небольшая медная деталь),

мягко поворачивая её и потягивая.

5. Установите новый наконечник меньшим отверстием наружу.

6. Установите на место керамический изолятор и надёжно

7. Установите на место защитную насадку (и катализатор и

насадку, если таковая имеется).

8. Надёжно закрепите крепёжную гайку защитного

Dremel Versatip снова готов к работе.

ПРИМЕЧАНИЕ: сменный наконечник можно заказать у дилера.

Паяльная насадка: для паяния с помощью насадки.

Горячий режущий нож: для разрезания нейлоновых нитей,

чтобы избежать распускания.

Нож для профилирования: обрезание пластиковых плит и

других термочувствительных материалов

Широкая нагревательная головка: подготовка к тщательному

Насадка для горячего воздуха: плавка пластики и других
