Фаркоп на квадроцикл: установка и изготовление своими руками

Процесс изготовления фаркопа своими руками

Схематическое изображение фаркопа для изготовления своими руками

Необходимо выполнить следующие действия:

1. Демонтировать бампер автомобиля.
2. Отогнуть в сторону обшивку с порога и внутренней части багажника, обнажив металл кузова.
3. Отрезать проушины, приварить их к торцовым частям трубы.
4. Просверлить монтажные отверстия в проушинах, по ним наметить и просверлить соответствующие отверстия в кузове автомобиля.
5. В центре трубы приварить отрезок уголка с присоединительными отверстиями для сцепного крюка. Как вариант, приваривается отрезок трубки, в которую вставляется хвостовик сцепного крюка.
6. Готовое устройство обрабатывается напильником, наждачной бумагой или шлифовальным кругом, установленным на болгарку.
7. Затем фаркоп следует покрасить для защиты металла от коррозии.

После высыхания защитного покрытия фаркоп при помощи болтовых соединений устанавливается на заднюю нижнюю часть автомобиля.

Подключение розетки форкопа — схема

Чаще всего на фаркоп устанавливают стандартную семиконтактную розетку, хотя возможны и другие варианты. Розетку подключают либо к проводам соответствующих лампочек (напрямую или через реле), либо к сигнальному разъему автомобиля. Если вы подключаете розетку к проводам, то места соединений необходимо пропаивать и защищать термоусадочными трубками.

• Для этого провод в месте контакта разрезают и защищают с двух сторон на расстоянии 0,5–1 см. Провод, идущий к розетке зачищают на расстоянии 1–1,5 см.
• Затем все зачищенные концы провода облуживают, надевают на любой из разрезанных проводов термоусадочную трубку.
• После чего припаивают друг к другу так, чтобы проводник, идущий к розетке, соединил оба конца разрезанного провода. Трубку надвигают на спайку и нагревают с помощью фена или зажигалки до тех пор, пока она полностью не герметизирует провода.
• После этого необходимо проверить все соединения, чтобы избежать короткого замыкания, затем подключить аккумулятор и с помощью тестера или лампочки проверить правильность подключения контактов разъема. Для этого подключать лампочку к соответствующим разъемам и включать нужный режим (поворот, габариты, торможение, подсветку номера).

Блок согласования для фаркопа своими руками

Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

Устанавливаем фаркоп ВАЗ 2111 своими руками

Установка сцепного устройства на различные модели ВАЗ не составит труда – вместе с изделием в комплекте обязательно идут чертежи, которые помогут разобраться со всеми нюансами такой работы.

Ниже приводим фото автомобилей этой марки, чтобы показать наглядно, как на них становится сцепной механизм.

ВАЗ 2101

Делать это очень просто и не требует даже разборки автомобиля, так как прицепное крепится просто под бампером машины и выступает на несколько сантиметров за него

ВАЗ 2109, 2199, 21099, 2110

Если Вы живете в частном доме или имеете дачу за городом, то рано или поздно Вы столкнетесь с необходимостью установки фаркопа на автомобиль Ваз 2109

ВАЗ 2112, 2114, 2115, 21213

Перед тем, как отправиться в специализированный магазин с целью приобрести тягово-сцепное устройство, выясните особенности конструкции задней части вашего автомобиля

votes

Рейтинг статьи

Установить фаркоп своими руками

Кстати, учтите, фаркопчик состоит из двух составляющих: шар фаркопа для квадроцикла и переходник. Переходники, в свою очередь тоже состоят из двух деталей: сам переходичок и стопорный палец. Поэтому при получении заказа или покупке проверяйте комплектацию: шар фаркопа для квадроцикла, гайка, гройвер, переходничок, стопор, фиксатор.

Итак, с комплектацией разобрались. Убираем обёртку с данных деталей. Фаркопы ставятся очень просто. Очищаем квадроцикл от грязи, если конечно она присутствует, а именно место или специальный паз сзади квадроцикла. Вставляем туда тот самый переходничок. Сам переходник закрепляем стопорным пальцем и фиксируем специальным фиксатором. На установленный фтулку-переходник ставим шар фаркопа для квадроцикла. Закрепляем все дело гайкой с гройвером, которые идут в комплекте. Установка закончена. Теперь вы можете зацеплять за шар своё прицепное устройство и выполнять нужные вам работы.

Установить фаркоп своими руками на квадроцикл не так уж и сложно на самом деле. Я считаю, вы со мной согласитесь.

В заключении хочется сказать, если вы обращаетесь за помощью к квадрику, то обязательно необходимо установить фаркопчик, ведь квадрик с прицепом станет для вас по-настоящему лучшим другом и незаменимым помощником.

Производители тягово сцепных устройств

Напоследок можно привести список известных производителей ТСУ:

• Bosal – 200 образцов для легковушек и грузовиков из Бельгии;
• Brink – лидирующая позиция из Голландии;
• VFM – российское объединение под флагом фирмы Bosal;
• Westfalia – крупная немецкая фирма. Более 800 наименований;
• Aragon – испанский лидер;
• HiddenHitch – североамериканская компания;
• AvtoS – российская компания производит прицепы и фаркопы;
• BALTEX – отечественная компания из Санкт-Петербурга.

Видеообзор фаркопов Bosal

Когда картина ясна, не стоит тратить понапрасну время и изобретать то, что уже есть в наилучшем варианте. Здравый подход к решению перевозки груза и грамотному монтажу фаркопа обязательно приведёт к успеху. А любители изобретений должны как минимум ориентироваться на обладателей золотых рук.

Некоторые вариации в самой конструкции фаркопа

Очень удобно, когда зацепная часть устройства может демонтироваться. Как правило, здесь также используются резьбовые соединения. Ведь далеко не всегда приходится осуществлять зацеп именно при помощи шарового крепления.

А так, для смены фаркопа, фактически, необходимо будет заменить лишь зацепную часть, сам фаркоп остаётся на месте. Это быстро и удобно. В особенности, если в хозяйстве имеется несколько прицепов (прицеп-подкат, трейлер для буксировки лодки и т.д.).

Безусловно, на самом фаркопе по правилам в обязательном порядке должна присутствовать розетка. Она необходима, чтобы поворотные огни и габариты могли управляться из кокпита автомобиля.

Здесь техническое решение одно и оно применяется фактически на всех эксплуатируемых фаркопах сегодня – европейская развода электропроводки. Найти схему в Интернете не составит труда.

Розетка располагает всего шестью сигналами + земля.

Андрей Лапочкин расскажет о том, какой фаркоп лучшим образом подходит для использования на Ниве:

Основная информация о тягово-сцепном устройстве

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи, а для владельцев внедорожников фаркоп вообще является обязательным устройством. Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки, на которой располагается розетка, имеющая несколько разъёмов.

Названия выводов семи контактных розеток:

• Задний противотуманный фонарик,
• Контактное заземление,
• Правый поворот,
• Левый поворот,
• Стоп-сигналы,
• Номерные подвески и левая сторона габаритов,
• Номерные подвески и правая сторона габаритов.

Названия выводов розеток, которые устанавливаются на фаркопы для иномарки:

• Контактное заземление,
• Правый поворот,
• Левый поворот,
• Стоп-сигналы,
• Номерные подвески и левая сторона габаритов,
• Номерные подвески и правая сторона габаритов,
• Задний противотуманный фонарик,
• Задний ход,
• 12 вольт с аккумуляторной батареи,
• 12 вольт во время зажигания,
• Заземление для девятого контакта,
• Заземление для десятого контакта,
• Сигнальный проводок.

Некоторые владельцы автомобилей считают, что фаркоп необходим для обеспечения защиты транспортного средства в случае возникновения аварийной ситуации. Они думают, что в случае аварии фаркоп принимает на себя определенную частичку силы удара по заднему бамперу. Но это мнение ошибочно, причем во многих странах мира передвижение с фаркопом без прицепа строго запрещается. Это связано с тем, что кузов транспортного средства повредится намного больше чем, если основной удар придется на фаркоп, а не на задний бампер. Поэтому идеальным вариантом будет, если фаркоп будет сниматься и снова устанавливаться. Таким образом, вы не будете ежедневно подвергать свой автомобиль опасности.

Самодельный фаркоп

Для самостоятельного изготовления фаркопа вам понадобится:

• Дрель,
• Болгарка,
• Наждачка,
• Шлифовальный круг,
• Шарик с проушинами,
• Сварочный аппарат,
• Трубочка подходящего диаметра и длиной около двух метров.

Как правильно сделать самодельный фаркоп для своего автомобиля?

1. Снимаем бампер,
2. Отрезаем проушины,
3. Проделываем отверстия при помощи дрели,
4. С помощью сварочного аппарата сварите крепеж,
5. Привариваем вторую трубку по центру, так чтоб они соединялись под прямым углом,
6. Зачищаем шов и краешки трубок при помощи шлифовального круга и крупнозернистой наждачки,
7. Прогрунтуйте изготовленную конструкцию,
8. Покрасьте изготовленную конструкцию.

Для усиления лонжерона лучше всего установить небольшой уголочек с гаечками, таким образом вы изготовите съемный фаркоп. Питание фаркопа можно обеспечить при помощи фар, а розетку с помощью коннектора. Поздравляем вас вы изготовили фаркоп своими руками!

Читать также: Как сделать выдвижной ящик своими руками.

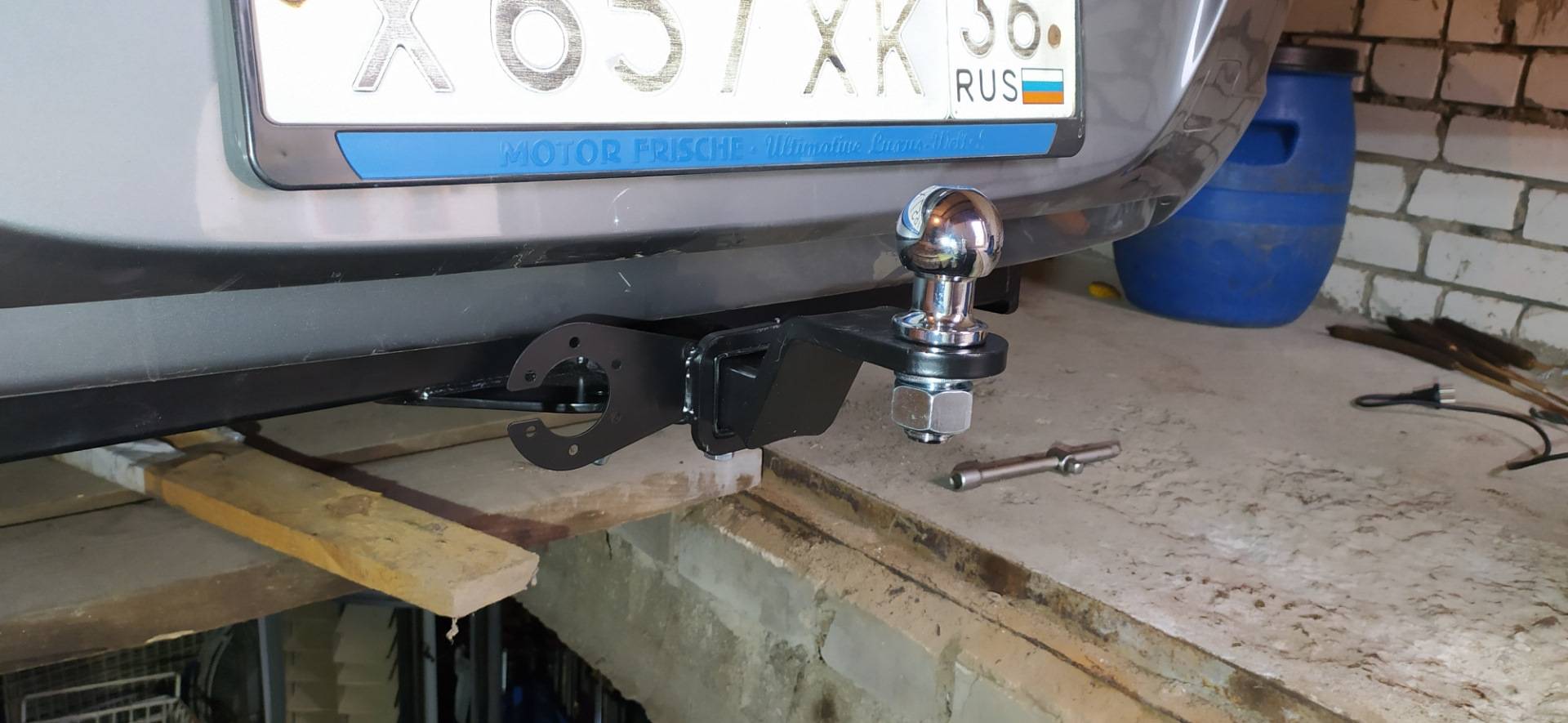

Установка фаркопа своими руками

Для установления фаркопа на авто вам понадобится домкрат или смотровая яма. Итак, как правильно установить фаркоп своими руками на автомобиль?

1. Обесточиваем автомобиль,
2. Достаем все из багажного отделения,
3. Снимаем обивку и запаску,
4. Помечаем места, на которых в будущем будет располагаться фаркоп,
5. Закрепляем конструкцию тягово-сцепного устройства, для этого вам понадобятся хомуты, брусья и струбцины,
6. Просверливаем отверстия для крепежа прицепного устройства, для этого вам нужно будет воспользоваться дрелью,
7. С помощью болтиков, шайб и гаек произведите затяжку,
8. Проделайте 2 добавочных отверстия с внутренней стороны багажного отделения и в нижней части лонжерона, для этого вам нужно будет воспользоваться усиливающими накладками. Благодаря такому креплению сцепление будет более надежное и частично снизит нагрузку с кузова транспортного средства.
9. Вставляем болтики и надеваем усиливающие накладки с шайбами,
10. Затягиваем болтики и шайбы при помощи ключа на 17,
11. Находим отверстия в днище багажного отделения для соединения проводков с розеткой прицепного устройства. Если же вы не найдете такое отверстие, то просверлите его сами.
12. Закрепите розетку на фаркопе,
13. Протяните проводок через проделанное отверстие в багажном отделении и подключите его к розетке.

Процесс установления фаркопа на автомобиль полностью завершён, удачи вам в использовании!

Сиденье – ящик для инструментов

Все металлические детали покрашены черной грунт — эмалью по ржавчине, а кузов и инструментальный ящик обшиты кровельным оцинкованным железом, которое посажено на обычные вытяжные заклепки. Каркас инструментального ящика сварен из уголка 20 мм и имеет размеры : Д 70 х Ш 34 х В 30см. Сиденье изготовлено из куска ДСП и поролона, обшитого дермантином. Сбоку врезан замок (см.фото).

Размеры этого ящика выбраны не случайно, потому как есть необходимость перевозки бензопилы, топора и канистры с бензином. И как оказалось в дальнейшем длинное сиденье удобнее при поворотах. Днище прицепа сделал из двух обрезков водостойкой OSB толщиной 12мм. Впоследствии сверху прикручу лист кровельной оцинковки.

Фаркоп на Ваз 2107

Фаркоп — дополнительное сцепное устройство, предназначенное для буксировки прицепа. Установка фаркопа на ВАЗ 2107 позволяет компенсировать сравнительно небольшой объем багажника и грузоподъемность “семерки” за счет перевозки груза в прицепе. В заводской комплектации ВАЗ 2107 предусмотрены лишь буксировочные проушины, за которые можно зацепить трос для буксировки транспортного средства. Но можно самостоятельно изготовить или приобрести фаркоп на ВАЗ 2107 в магазине и установить его на автомобиль.

1. Недостатки самодельных фаркопов
2. Разновидности фаркопов на Ваз 2107
3. Комплектация “заводского” фаркопа
4. Установка фаркопа на ВАЗ 2107

Недостатки самодельных фаркопов

Самостоятельное изготовление и установка фаркопа могут вызвать такие проблемы:

• сложности прохождения техосмотра;
• отрыв балки и повреждение кузова из-за неправильного расчета крепления или поломки фаркопа.

Поэтому владельцы желательно приобретать сертифицированные фаркопы на ВАЗ 2107, цена которых не слишком высока.

Разновидности фаркопов на Ваз 2107

Перед приобретением фаркопа на ВАЗ 2107 следует ознакомиться с их конструктивными отличиями. Их можно условно разделить по типу крючка и местам крепления.

Крюки бывают следующих видов:

• Простой крюк грузоподъемностью до 1,5 тонн, крепящийся двумя болтами.
• Быстросъемный крюк на муфтовом соединении, позволяющий уменьшить длину автомобиля.
• Торцевой крюк грузоподъемностью 2-3 тонны.

Места (типы) крепления фаркопов бывают такими:

• В предусмотренные изготовителем отверстия для крепления фаркопа (на ВАЗ 2107 таковых нет).
• В технологические отверстия в кузове, в которые вставляют болты крепления фаркопа. Это отверстия в лонжеронах, крепления бампера. Иногда в процессе крепления приходится рассверлить их или добавить несколько дополнительных.
• В отверстия, которые сверлятся специально для крепления фаркопа. Последний используется в качестве шаблона при разметке.

Комплектация “заводского” фаркопа

В комплект поставки сертифицированного фаркопа входят:

• фаркоп;
• инструкция по монтажу;
• розетка и проводка для подключения фонарей прицепа;
• болты крепления.

Что необходимо для установки фаркопа

Чтобы закрепить фаркоп на “семерку”, понадобится:

• дрель;
• сверло;
• гаечные ключи;
• пассатижи;
• грунтовка;
• изолента;
• наконечники проводов;
• термоусадочная трубка;
• мастика противокоррозийная.

Установка фаркопа на ВАЗ 2107

Перед установкой фаркопа стоит проверить состояние краски на его поверхности и при необходимости обработать его грунтовкой и антикоррозийным покрытием. Эта деталь особенно сильно подвержена влиянию влаги и прочих химически активных веществ, поэтому дополнительная защита от коррозии не помешает. Далее следует выполнить такие действия:

• Снять коврик багажника.
• Приложить фаркоп к днищу и разметить места дополнительных крепежных отверстий.
• Просверлить отверстия и обработать их края грунтовкой и антикоррозийным покрытием.
• Установить фаркоп на ВАЗ 2107 и наживить болты крепления.

• Продеть проводку , входящую комплект поставки фаркопа, в термоусадочную трубку и осадить ее, чтоб она стягивала и защищала провода (вместо трубки можно использовать обмотку из изоленты).
• Снять заднюю обшивку багажника.
• Продеть жгут проводов сквозь отверстие, через которое проходят провода подсветки номерного знака, что он спускался на фаркоп сверху. Если жгут не проходит, для него можно проделать дополнительное отверстие в нижней части багажника.
• При помощи пассатижей установить на жгут со стороны багажника предохранители.
• Соединить провода, идущие от предохранителей, с задними фарами.
• Надеть на второй конец жгута наконечники.
• Установить соединительную вилку и подключить к ней наконечники проводов.
• Закрепить жгут на фаркопе при помощи изоленты.
• Обработать места крепления фаркопа к кузову автомобиля мастикой, чтобы защитить кузов и болты крепления от коррозии.
• Установить заднюю обшивку багажника и уложить коврик.

Установка фаркопа на ВАЗ 2107 расширяет возможности автомобиля. Закрепив прицеп, можно использовать “семерку” в качестве достаточно вместительного и грузоподъемного грузового транспорта. Таким образом удобно перевозить урожай с дачи или стройматериалы для ремонта или строительства жилья. Также наличие фаркопа облегчает и улучшает крепление буксировочного троса. Благодаря ему становится легче вытянуть другую машину из грязи или отбуксировать на место ремонта.

Фаркоп на квадроцикл: установка и изготовление своими руками. Тюнинг

Главная → Тюнинг → Фаркоп на квадроцикл: установка и изготовление своими руками.

• Admin
• 13.03.2017
• 24153
• Фаркоп на квадроцикл

Мысль об использовании прицепа для квадроцикла рано или поздно посещает многих квадроциклистов, мы уже писали о том, как изготовить своими руками экспедиционный прицеп и мини прицеп для квадроцикла, а сегодняшняя наша статья целиком и полностью будет посвящена изготовлению и монтажу фаркопа для квадроцикла своими руками.

Речь по большей части пойдет об изготовлении фаркопа для 150-250 кубового квадроцикла, так как промышленность обошла своим внимаем эту деталь, и владельцам приходится «мудрить»  что-то самостоятельно.Также мы затронем тему установки фаркопа и на квадроциклы с большей кубатурой.

У «больших братьев» с установкой фаркопа все проще, как правило, все они уже имеют площадку для монтажа.

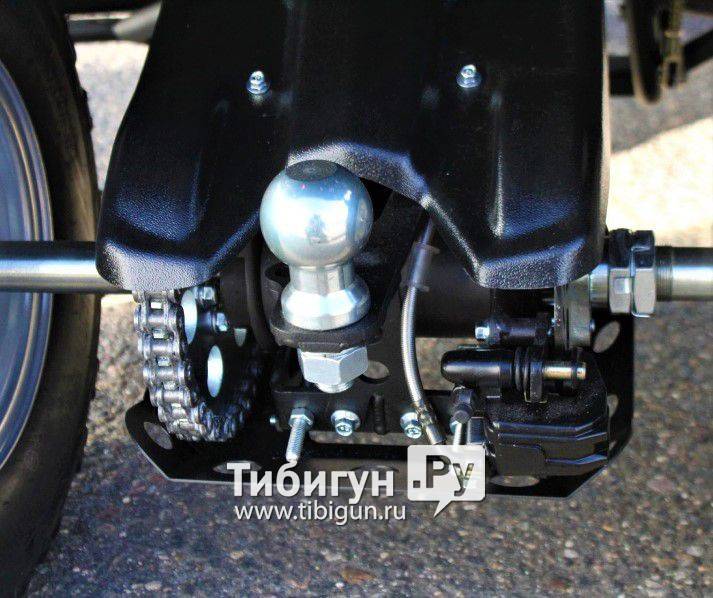

И остается лишь приобрести или изготовить своими руками вот такое вот нехитрое приспособление.

Для этого сцепного приспособления также доступны усиленные варианты крепления, позволяющие тягать значительные грузы.

Также бывают площадки вот такого типа, и владельцу лишь остается приобрести шар фаркопа (часто он уже установлен).

Кстати, о шарах фаркопа — можно значительно сэкономить, купив вместо шара шаровую головку гидроцилиндра КАМАЗА, стоит она дешевле, а крепление и диаметр шара (50мм) абсолютно идентичны.

Я думаю, с установкой разберется даже младенец, и описывать ее мы не будем, а перейдем к «братьям нашим меньшим».

Установка и изготовление фаркопа на квадроцикл 150-250 кубов своими руками.

Для начала нужно определиться, куда именно закрепить фаркоп: к маятнику или же к  раме квадроцикла. Мнения квадроциклистов в этом вопросе расходятся:  некоторые утверждают, что крепление исключительно к маятнику будет не совсем правильным, некоторые, наоборот, отстаивают такой тип крепления, и мы решили представить все варианты, а вам, дорогие читатели, предоставим свободу выбора.

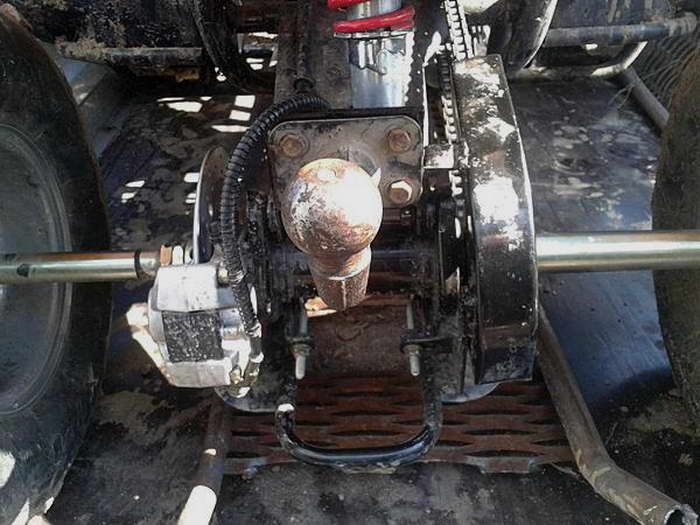

Крепление фаркопа к маятнику квадроцикла.

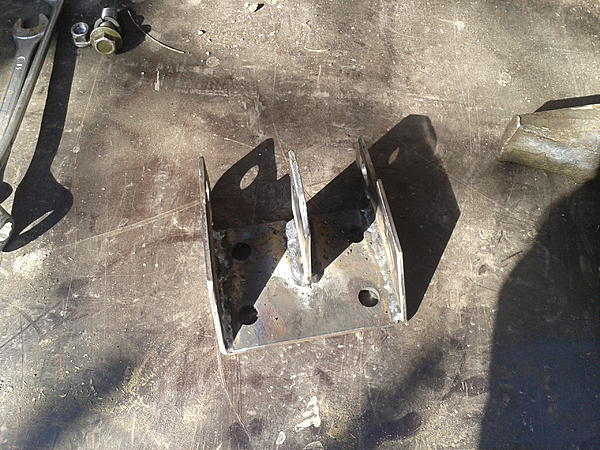

Здесь все очень просто: на изготовление уйдет 2-3 часа, вам потребуются металлические пластины толщиной 2,5 – 3 мм, болгарка, сварочный аппарат и более длинные болты, стягивающие маятник.

Еще один вариант крепления фаркопа за маятник. На фотографиях все хорошо видно, поэтому описание делать не будем.

Крепление фаркопа к раме квадроцикла.

Для крепления фаркопа к раме спереди привариваются два уха,

задняя часть крепится вверху к внутренней резьбе крепления багажника.

Все предоставленные варианты крепления быстросъемные (максимум 4 болта), достаточно просты в изготовлении и установить фаркоп на квадроцикл для вас теперь не составит труда. Но не забывайте, что квадроцикл 150-250 кубических сантиметров далеко не трактор, старайтесь использовать легкие прицепы и не буксировать вес более 150-200 килограммов, чтобы избежать нежелательных последствий.

На какие автомобили надо устанавливать блок согласования

Для большинства моделей автомобилей смарт коннект – обязательное устройство при установке фаркопа. К таковым относятся Audi, Fiat, Peugeot, Skoda, Volkswagen, Ford, BMW и многие другие.

Читать далее: Инструкция по установке, подключению и регулировке противотуманок на lada priora

А4, A3, А6, A8, О7, TТ, Аllroad

1, 3, 5, 6, 7, х3, x5, х6

Sebring, РТ Сruiser, Voyаger

C-max, S-max, Мondeo

Caliber, Nitro

Практически все модели с 2005 года

Все модели с 2004 года

Astra Н, Vectra С, Zafira, Corsa

C30, S40, S60, V70, V50, ХC70, S80, ХC90

Octavia2, Yeti, Fabia

Вoxer

Сaddy new, Passat 6, Golf5, Jetta new, Т5, Toureg, Тouran, Тiguan new

У вас обычная машина без «компьютерных мозгов»? Тогда самое время узнать, что электрические цепи испытывают двойную нагрузку, обеспечивая включение дополнительных огней. Результат – преждевременный износ электропроводки, сгоревшие предохранители и реле. Покупка блока согласования для фаркопа предотвратит дорогостоящий ремонт электросистемы.

Модуль согласования необходимо устанавливать на автомобили, оснащенные слудующими системами:1.Система электронного контроля с переменным напряжением.2.Автомобиль с мультиплексной проводкой.3.Система CAN BUS data ( с бортовым компьютером)4.Система CHECK CONTROL5.Cистема обнаружения перегоревших ламп (SFL)6.Система питания освещения с маленьким напряжением.7.Светодиодная система освещения.

В автомобилях оснащенных такими системами прямое подключение обычной розетки для ТСУ приведет к повреждению автомобиля. Установка модуля смарт коннект позволяет исключить дополнительную нагрузку на электрическую сеть автомобиля и стабилизирует напряжение сети.Коннектор устойчив к скачкам напряжения и короткому замыканию, так как подключается непосредственно к аккумулятору автомобиля через предохранитель на 15 А.

Блок согласования также обеспечивает:

• переключение противотуманной фары на прицеп;
• контроль указателей поворота на прицепе;
• отключение парктроников при присоединении прицепа;
• зарядку аккамулятора на прицепе.

Модули согласования с расширенными возможностями имеют ряд дополнительных функций:- тест подключения прицепа;- PARK SENSOR;- ALARM INFO;- функция управления левым фонарем габаритных огней;- функция координации левой противотуманной фары.

• Тест подключения прицепа — проверка состояния электрического оснащения прицепа: после его подключения поочередно загораются все лампочки и Вы можете убедиться в том, что все в порядке.
• Функция Park Sensor предназназначена для блокировки датчиков парковки у автомобиля с системой Parktronic, так как при движении задним ходом прицеп воспринимается ею как препятствие.
• Функция Alarm Info предоставляет возможность подключения прицепа к автосигнализации автомобиля для защиты его от угона. В охранном режиме при отсоединении прицепа от автомобиля срабатывает сигнализация.
• Функция управления левым фонарем габаритных огней предназначена для однонитевой лампы, выполняющей одновременно функцию габаритного и противотуманного освещения, а также габаритного и стоп-сигнала.
• Управление левой фарой противотуманного света — это функция, которая обеспечивает возможность регуляции интенсивности свечения противотуманных фар и предотвращает ослепление водителя светом, который отражается от передней части прицепа.

Модуль согласования используется в обязательном порядке на:

1. Audi: А4, А3, А6, А8, Q7, ТТ, Allroad.
2. BMW: 1, 3, 5, 6, 7, х3, х5, х6.
3. Chrysler: 300C, Sebring, PT Cruiser, Voyager.
4. CITROEN: C3 Picasso, C4, C4 Picasso, C4 Grand Picasso, C5, Berlingo,C-Crosser, Jumper, Jumpy.
5. Dodge: Caliber, Nitro.
6. Fiat: Ducato, Linea, Grande Punto, Scudo.
7. Ford: С-max, S-max, Galaxy, Mondeo.
8. Jeep: Grand Cherokee, Commander, Liberty.
9. KIA: Sorento, Soul, Carnival.
10. Land Rover: Freelander, Range Rover с 2004 года все модели.
11. Mazda 6.
12. Mersedes: все модели с 2005 года (GLK, Sprinter, W164, W169, W212, W203, S203, W204, S204, W211, S211, W245, Viano, Vito).
13. Mitsubishi Outlander c 2007.
14. Opel: Agila, Astra H, Vectra C, Zafira, Corsa, Insignia.
15. Peugeot: 3008, 407, 4007, 508, 5008, Bipper, Boxer, Expert, Parthner.
16. Porsche Cayenne c 2003 г.
17. Seat: Alhambra, Altea, Leon, Toledo.
18. Skoda: Fabia, Octavia 2, Superb, Yeti.
19. Subaru: Forester c 2008, Legacy Outback c 2009.
20. Suzuki Splash c 2008.
21. Toyota RAV-4 c 2013.
22. Volkswagen: Amarok c 2010, Caddy new, Passat 6, Golf 5, Golf Plus c 2005, Jetta new, Т5, Tiguan c 2007, Toureg, Тouran.
23. Volvo: С30, S40, S60, V70, V50, XC70, S80, XC60, XC90.

Читать далее: Новый Ауди Q5 2020 фото цена видео тест-драйв модели дата выхода кроссовера КУ 5 в России

и некоторые других моделях.

Описание техпроцесса

1. Снимите задний бампер автомобиля. Под креплением бампера находятся два отверстия открывающие полости внутри лонжеронов.
2. Измерьте расстояние между наружными краями отверстий внутрь лонжеронов. Отрежьте от трубы часть длиною равной этому расстоянию.
3. Отметьте середину, получившегося отрезка.

4. На краях полос длиною 20 см прорежьте отверстия 5 × 5 см. Наденьте полосы отверстиями на середину трубы и приварите к ней на расстоянии, позволяющем, вставить между ними крюк с шаром. Если в крюке есть крепежные отверстия просверлите такие же в пластинах, соответственно им, и закрепите между ними крюк при помощи болтов с гайками на 10.

5. К концам трубы приварите полосы длиною 30 см так чтобы они были направлены в сторону противоположную направлению крюка под прямым углом к его кронштейну.
6. Вставьте, приваренные полосы внутрь лонжеронов.
7. Просверлите снаружи в каждом заднем лонжероне автомобиля три отверстия диаметром 12,5 мм, так чтоб просверлить и вставленные пластины.
8. Примерьте бампер крюк должен находиться достаточно низко, для того чтоб не мешать ему сесть на свое место и достаточно высоко, чтобы не задевать за дорогу во время движения.
9. Снимите конструкцию, сверлом большего диаметра сделайте фаску с обеих сторон отверстий и приварите к пластинам гайки М 12 напротив каждого отверстия со стороны выхода сверла. Чтобы гайки не смещались во время сварки прикрутите их болтами.
10. В пластине толщиной 3 мм сделайте необходимые для установки розетки отверстия: одно большое под контакты разъема и несколько маленьких для крепления. Приварите ее к кронштейну крюка параллельно трубе.
11. Не забудьте сделать устройство для крепления страховочных цепочек. Как его делать определите сами, рассмотрев цепочки прицепа на предмет предполагаемого варианта фиксации.

После выполнения пункта № 11 вы, практически, сделали фаркоп своими руками. Вам осталось его только установить и подключить розетку к проводке автомобиля.

Полезные советы

• Ввиду, того что поломка конструкции во время движения может натворить много бед. Избегайте сварки металла встык. Поэтому предпочтительней для крепления стальных полос к краям балки прорезать в них отверстия по размеру сечения трубы, надеть их на ее концы, а затем обварить.
• Не работайте болгаркой без защитных очков, и не варите без маски: берегите глаза.
• Если хотите окрасить новый фаркоп своими руками, то вначале, хорошенько подготовьте к покраске его поверхность. Для этого протравите ее любым средством, для преобразования ржавчины в состав которого входит ортофосфорная кислота. После чего прошлифуйте поверхность водостойкой наждачной бумагой, поливая ее водой для смывания отходов. Высушите узел обезжирьте растворителем для нитрокрасок или ацетоном, и покройте адгезионным грунтом из баллончика. Высушите грунт в соответствии с инструкцией. Прошлифуйте наждачной бумагой № 400 с водой чтобы поверхность после высыхания воды была равномерно матовой. Поверхность готова ― сушите, обезжиривайте спиртом или бензином Б-70 (растворителем свежий грунт размажется). Затем можно красить. После такой подготовки ваша краска будет держаться очень долго.
