Электросхемы автомобилей – чтобы знать место каждому проводу!

Правила чтения

Соблюдение рекомендаций по чтению ПС поможет разбираться с принципом работы устройств. Существует несколько правил изучения схем:

1. Вначале надо ознакомиться с общим расположением деталей на ПС, примечаниями и пояснениями.
2. Правильно определить систему питания. Для этого следует искать общие провода, выявлять наличие оксидных конденсаторов, полярность их подключения, а также структуру транзисторов. В цепях переменного тока надо обязательно установить фазировку.
3. Потенциал в выбранной точке замеряется относительно отрицательного полюса, если в примечании не указано иное.

Кроме того, имеются дополнительные правила чтения, характерные для высоковольтных и магистральных цепей, схем автоматики и вычислительной техники.

Основные понятия

Чтобы понять, по какому принципу работает то или иное устройство, знающий человек может просто посмотреть на его электрическую схему

При этом достаточно важно учитывать несколько основных нюансов, которые помогут даже новичку детально прочитать подобные чертежи

Конечно, ни одно устройство не может нормально работать без тока, поступающего через внутренние проводники. Эти пути обозначаются тонкими линиями, цвет которых выбирается в соответствии с реальным цветом проводов.

В том случае, если в электрическую схему входит достаточно большое количество элементов, трасса на ней отображается в виде разрывов и отрезков, при этом в обязательном порядке должны указываться места их подключения или соединения.

Помимо этого, номера, которые указываются на узлах, также должны полностью соответствовать реальным цифрам, так как читать электрические схемы (обозначения) в противном случае будет бессмысленно. Числа, указанные в кружках, определяют места соединений «минуса» с проводами, в то время как обозначение токоведущих дорожек делает более простым поиск элементов, находящихся на разных схемах. Комбинации букв и цифр полностью соответствуют разъемным соединениям, при этом существует достаточно большое количество специализированных таблиц, при помощи которых можно достаточно просто идентифицировать элементы любой электроцепи. Такие таблицы достаточно просто найти не только в интернете, но и в разных пособиях для специалистов. В общем, разобраться в том, как правильно читать принципиальные электрические схемы, не так сложно. Главное в этом – разобраться с функциональностью различных элементов, а также уметь правильно следить за цифрами.

Чтобы понять, как правильно читать автомобильные электрические схемы, нужно не только детально разбираться в условных обозначениях различных компонентов, но и при этом хорошо представлять себе то, каким образом осуществляется их формирование в блоки. Чтобы вы могли разобраться в особенностях взаимодействия между несколькими элементами электронного устройства, стоит научиться определять, как осуществляются прохождение и преобразование сигнала. Далее мы рассмотрим, как читать электрические схемы. Для новичков инструкция такова:

Первоначально нужно ознакомиться со схемой выделения цепей питания. В преимущественном большинстве случаев места, в которые подается питающее напряжение на каскады прибора, располагаются ближе к верхней части схемы. Питание непосредственно подается на нагрузку, после чего переходит на анод электронной лампы или же непосредственно в коллекторную цепь транзистора. Вам стоит определить место объединения электрода с выводом нагрузки, так как в данном месте усиленный сигнал полностью снимается с каскада.
Установите входные цепи на каждом каскаде. Вам следует выделить основной управляющий элемент, после чего детально изучить вспомогательные, которые к нему прилегают.
Отыщите конденсаторы, расположенные около входа каскада, а также на его выходе. Данные элементы являются чрезвычайно важными в процессе усиления переменного напряжения. Конденсаторы не являются рассчитанными на прохождение через них постоянного тока, вследствие чего значение входного сопротивления следующего блока не будет иметь возможности вывести каскад из стабильного состояния по постоянному току.
Начинайте изучать те каскады, которые используются для усиления определенного сигнала по постоянному току. Всевозможные элементы, формирующие напряжение, объединяются между собой без конденсаторов. В преимущественном большинстве случаев такие каскады работают в аналоговом режиме.
Определяется точная последовательность каскадов для того, чтобы установить направление прохождение сигнала

Особенное внимание в данном случае нужно будет уделить детекторам, а также всевозможным преобразователям частоты. Также вам следует определить, какие каскады подключены параллельно, а какие – последовательно

При использовании параллельного объединения каскадов несколько сигналов будут обрабатываться абсолютно независимо друг от друга.
Помимо того что вы разберетесь, как научиться читать электрические принципиальные схемы, вам следует также разобраться в приложенных к ним схемах соединения, которые принято называть монтажными. Особенности компоновки различных компонентов электронного прибора помогут вам понять, какие блоки в данной системе являются основными. Помимо всего прочего, монтажная схема позволяет проще определить центральный компонент системы, а также понять, как он взаимодействует с вспомогательными системами, так как читать автомобильные электрические схемы без этих значений затруднительно.

Условные обозначения на электросхемах авто

Условные обозначения электрических схем не представляют собой ничего сложного. Чтобы понять их, необходимо иметь минимальное представление о действии электрического тока.

Как известно, ток – это упорядоченное движение заряженных частиц по проводникам электрического тока. В роли проводников выступают разноцветные провода, которые обозначаются в схеме в виде прямых линий. Цвет линий должен в обязательном порядке соответствовать цвету проводов в действительности. Именно это и помогает разобраться водителю с толстыми жгутами проводов и не запутаться.

Различные контактные соединения обозначаются при помощи специальных цифр, которые есть как на схеме, так и в местах соединения. Как правило, такими цифрами в обязательном порядке обладают реле, имеющие множество контактных выводов. Элементы электрической цепи на схеме подписываются при помощи цифр. Внизу схемы или в виде отдельной таблицы отображается специальная расшифровка этих чисел, которая отображает название элемента цепи.

Подытожим. Читать электрические схемы – это достаточно легкое занятие. Главное правильно взаимодействовать с условными обозначениями и уметь понимать симптомы неисправности, чтобы своевременно и правильно определить род и место неисправности на схеме.

Почему полезно разбираться в автоэлектрике

Существуют специальные таблицы, с помощью которых очень легко идентифицировать элементы электрических цепей.

Электроника в системах подачи топлива автомобильных двигателей. В схемах всегда изображаются три группы элементов: источники питания, вырабатывающие ток, устройства, отвечающие за преобразование энергии, и узлы, которые передают ток, в их роли выступают разные проводники. К ним относятся стеклоочиститель, отопитель кабины, контрольно-измерительные приборы, указатели поворотов, фонарь заднего хода, головные фары и некоторые другие потребители.

Все объекты, из которых и состоят схемы, имеют свои условные обозначения. Электронные системы управления агрегатами автомобиля. Смотрите таблицу.

Аппараты зажигания. Чтобы увеличить изображение на весь экран в натуральный размер — кликните сначала на картинку, а потом на значок над схемой. Протереть поверхность батареи тканью, смоченной в десятипроцентном растворе нашатырного спирта или кальцинированной соды для удаления электролита, попавшего на поверхность.

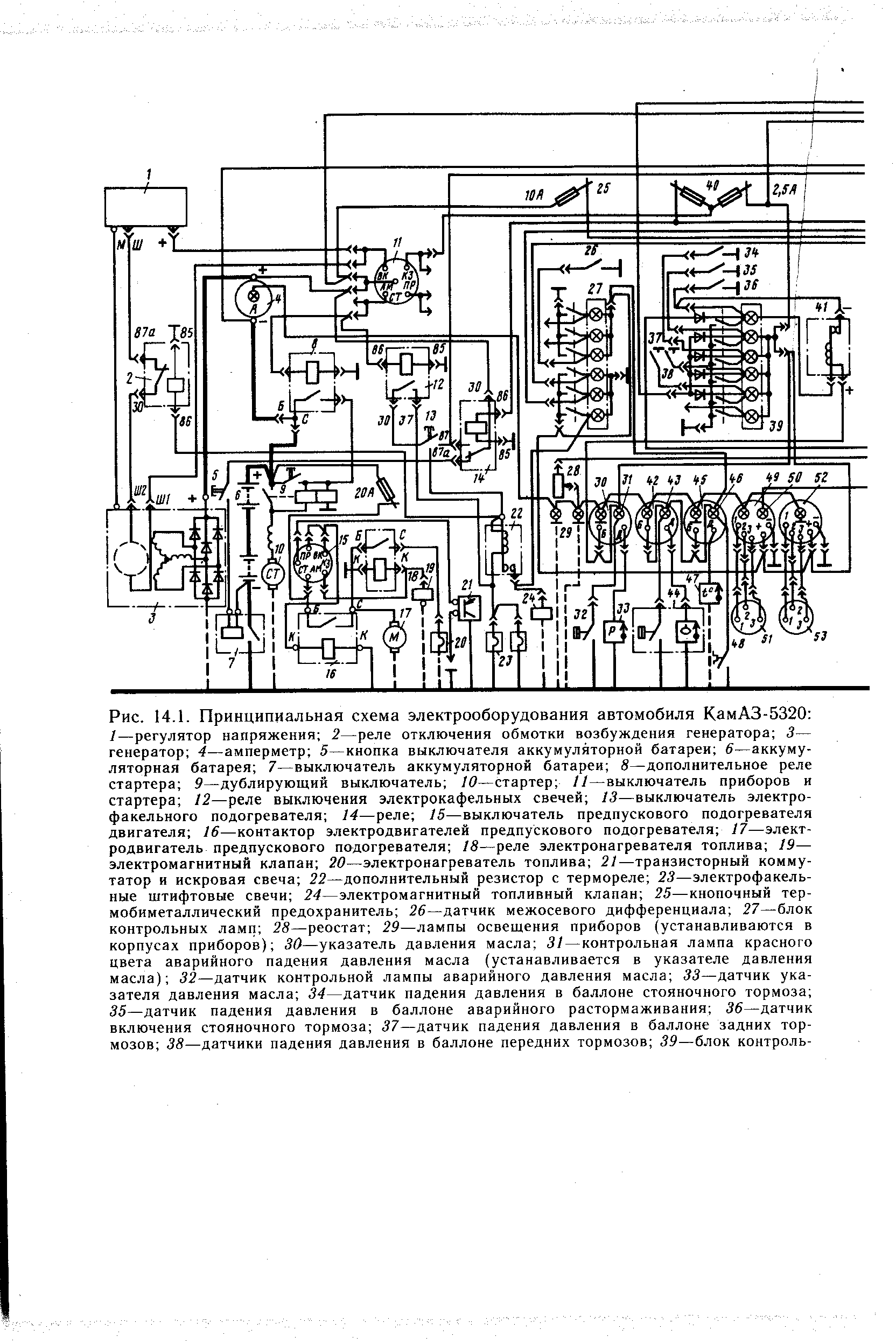

В типовых схемах системы электроснабжения аварийный режим короткого замыкания в цепи ОВ не опасен для РН. Естественно для тех, кто хоть немного знаком с электроникой и радиолюбительским делом. Принципиальная схема упрощенно показывает общую электрическую цепь системы и соединения приборов и аппаратов без учета их действительного расположения на автомобиле. При чтении схем надо знать основополагающие принципы: Все провода соединений имеют цветовую маркировку, которая может состоять из одного цвета или двух основного и дополнительного.

Оборудование, материаловедение, механика и …

Автомобильные провода имеют различный цвет для облегчения нахождения их в пучке. Однако некоторые графические обозначения незначительно могут отличаться, встречаются как цветные, так и чёрно-белые элементы в схеме. В этом случае все потребители имеют номинальное напряжение 12 В, генератор 14 В, а стартер 24 В. Поэтому при эксплуатации автомобиля следует соблюдать ряд правил, в том числе и противопожарной безопасности. Расположение изделий на схеме должно определяться их фактическим расположением на автомобиле.

Поэтому обладая даже минимальными познаниями в электротехнике, можно без проблем выполнить мелкий ремонт самому, не пользуясь услугами СТО. Сергеев А. На схеме должны быть изображены реальные пучки проводов с указанием мест выхода из пучка каждого провода. Автомобильные двигатели.

Если вы считаете нужным заявить свои авторские права на какую-либо схему — свяжитесь с администрацией каталога по почте. Как читать электросхемы автомобилей — основные обозначения Для того чтобы понять принцип работы какого-то устройства, знающему человеку будет достаточно взглянуть на электросхему. Все приборы наружного освещения кроме головных фар подключаются через выключатель наружного освещения, который соединяется с источниками электроэнергии по самостоятельной ветке. Все электросхемы собраны из различных открытых источников и открыты для свободного скачивания. принцип работы генератора

Схема электрооборудования автомобиля ВАЗ-21047

1 — блок-фары;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;

4 — реле включения стартера;
5 — электропневмоклапан карбюратора;
6 — микровыключатель карбюратора;
7 — генератор 37.3701;
8 — моторедукторы очистителей фар*;
9 — электродвигатель вентилятора системы охлаждения двигателя;
10 — датчик включения электродвигателя вентилятора;
11 — звуковые сигналы;
12 — распределитель зажигания;
13 — свечи зажигания;
14 — стартер;
15 — датчик указателя температуры охлаждающей жидкости;
16 — подкапотная лампа;
17 — датчик сигнализатора недостаточного давления масла;
18 — катушка зажигания;
19 — датчик сигнализатора недостаточного уровня тормозной жидкости;
20 — моторедуктор очистителя ветрового стекла;
21 — блок управления электропневмоклапаном карбюратора;
22 — электродвигатель насоса омывателя фар*;
23 — электродвигатель насоса омывателя ветрового стекла;
24 — выключатель света заднего хода;
25 — выключатель сигнала торможения;
26 — реле аварийной сигнализации и указателей поворота;
27 — реле очистителя ветрового стекла;
28 — монтажный блок;
29 — выключатели плафонов на стойках передних дверей;
30 — выключатели плафонов на стойках задних дверей;
31 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;
32 — плафоны;
33 — выключатель сигнализатора стояночного тормоза;
34 — лампа сигнализатора недостаточного уровня тормозной жидкости;
35 — блок сигнализаторов;
36 — штепсельная розетка для переносной лампы**;
37 — лампа освещения вещевого ящика;
38 — переключатель очистителя и омывателя стекла двери задка;
39 — выключатель аварийной сигнализации;
40 — трехрычажный переключатель;
41 — выключатель зажигания;
42 — реле зажигания;
43 — эконометр;
44 — комбинация приборов;
45 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора;
46 — лампа сигнализатора заряда аккумуляторной батареи;
47 — лампа сигнализатора прикрытия воздушной заслонки карбюратора;
48 — лампа сигнализатора включения указателей поворота;
49 — спидометр;
50 — лампа сигнализатора резерва топлива;
51 — указатель уровня топлива;
52 — регулятор освещения приборов;
53 — часы;
54 — прикуриватель;
55 — предохранитель цепи противотуманного света;
56 — электродвигатель вентилятора отопителя;
57 — дополнительный резистор электродвигателя отопителя;
58 — электродвигатель насоса омывателя стекла двери задка;
59 — выключатель заднего противотуманного света с сигнализатором включения;
60 — переключатель вентилятора отопителя;
61 — выключатель обогрева стекла двери задка с сигнализатором включения;
62 — переключатель наружного освещения;
63 — вольтметр;
64 — лампа сигнализатора включения наружного освещения;
65 — лампа сигнализатора включения дальнего света фар;
66 — лампа сигнализатора недостаточного давления масла;
67 — лампа сигнализатора включения стояночного тормоза;
68 — тахометр;
69 — указатель температуры охлаждающей жидкости;
70 — задние фонари;
71 — колодки для подключения к элементу обогрева стекла двери задка;
72 — датчик указателя уровня и резерва топлива;
73 — плафон освещения задней части салона;
74 — фонари освещения номерного знака;
75 — моторедуктор очистителя стекла двери задка.
Порядок условной нумерации штекеров в колодках:
а — блок-фар, очистителей фар и стекла двери задка, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора;
б — монтажного блока, трехрычажного переключателя и комбинации приборов;
в — реле аварийной сигнализации и указателей поворота;
г — задних фонарей (нумерация выводов по порядку сверху вниз).
  * Устанавливаются на части выпускаемых автомобилей.
** С 2000 г. не устанавливается.

Forty@hotmail.ru

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.

Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Образец СПОЗУ

Заказав разработку СПОЗУ в , заказчик получит наруки образец следующего типа:

При выполнении группового подсчета по нескольким столбцам я получаю сообщение об ошибке. Вот мой фрейм данных, а также пример, который просто помечает отдельные группы «b» и «c».

Однако, когда пример немного изменяется, так что count () вызывается вместо grouper.group_info , появляется ошибка.

оценивать df.groupby().count() в интерактивной сессии:

Это целый DataFrame. Это, вероятно, не то, что вы хотите назначить для нового столбца df (На самом деле, вы не можете назначить столбец DataFrame, поэтому возникает загадочное исключение.).

Если вы хотите создать новый столбец, который подсчитывает количество строк в каждой группе, вы можете использовать

В ремонте тоже пригодится:

• Детский плед крючком для новорожденных схемы
• Керамическая плитка pamesa испания
• Нужно ли удобрять грядки осенью

Символы электрических схем автомобилей

Символы электрических схем автомобилей, показанные в табл. «Схематические символы по EN 60617«, представляют собой подборку стан­дартизированных символов, подходящих для автомобильной электрики. Но, за редким ис­ключением, они соответствуют стандартам Международной электротехнической комис­сии (IEC).

Таблица схематических символов электрических схем автомобилей по EN 60617

Европейский стандарт «Графические сим­волы для схем» EN 60617 соответствует международному стандарту IEC 617. Он из­дан в трех официальных версиях (английской, французской и немецкой). Стандарт содержит элементы символов, указательные символы и, самое главное, символы электрических схем для следующих областей:

• Общие области применения часть 2;
• Проводники и соединительные устройства часть 3;
• Пассивные компоненты часть 4;
• Полупроводники и электронные лампы часть 5;
• Производство и преобразование электроэнергии часть 6;
• Коммутационная и контрольная аппаратура и защитные устройства часть 7;
• Измерительные приборы, лампы и сигнальные устройства часть 8;
• Телекоммуникационное передающее, коммутационное и периферийное оборудование часть 9;
• Телекоммуникации, передающее оборудование часть 10;
• Архитектурные и топографические монтажные схемы часть 11;
• Двоичные элементы часть 12;
• Аналоговые элементы часть 13.

Требования к символам электрических схем

Символы электрических схем-это мельчайшие элементы для упрощенного графического представления электрического устройства или его части. Символы электрических схем показывают принцип работы устройства и функциональные связи технического порядка. Символы электрических схем не учитывают форму и размеры устройства, и положение соединений на нем. Обособленное представление на принципиальной схеме возможно лишь абстрактно.

Символы электрических схем должны об­ладать следующими свойствами: они должны легко запоминаться, быть легко понятными, несложными в графическом отображении и логично вписываться в классификационную группу.

Символы электрических схем состоят из элементов и указательных символов. Вот не­сколько примеров указательных символов: буквы, цифры, символы, математические знаки и символы, символы единиц измерения и характеристические кривые.

Если электрическая схема становится слишком детальной из-за представления вну­тренних схем устройства (рис. а, «Электрическая схема и схематический символ генератора с регулятором» ) или если не все детали цепи нужны для идентифика­ции функции устройства, то электрическую схему для этого особого устройства можно заменить одним символом (без внутренней схемы) (рис. Ь, «Электрическая схема и схематический символ генератора с регулятором» ).

В случае интегральных схем, обеспечиваю­щих высокую степень экономии пространства (это синонимично высокому уровню интегра­ции функций в компоненте) предпочтительно упрощенное изображение схемы.

Изображение символов электрических схем

Символы схем отображаются без эффекта физического количества, т.е. в обесточенном и механически не активированном состоянии. Рабочее состояние символа схемы, отличаю­щееся от этого стандартного изображения (базового состояния), обозначается двойной стрелкой (рис. «Рабочее состояние схематического символа отличное от базового» ).

Символы схем и соединительные линии (электрические провода и механические со­единения) имеют одинаковую ширину линии.

Во избежание ненужных изгибов и пере­сечений соединительных линий, можно по­ворачивать символы схем с шагом 90° или отображать их в зеркально отраженном виде, при условии, что их значение от этого не из­менится. Направление непрерывных линий можно выбирать произвольно. Исключе­ниями являются символы схем для резисто­ров (там символы соединения разрешаются только на узких сторонах) и соединения для электромеханических приводов (где сим­волы соединения разрешаются только на широких сторонах, рис. «Оконечные нагрузки» ).

Соединения могут изображаться и с точ­кой, и без точки. Если в месте пересечения нет точки, значит нет электрического соеди­нения. Точки соединения на устройствах большей частью не отображаются специфи­чески. Точка соединения, штекер, гнездо или резьбовые соединения обозначаются симво­лами схем лишь в точках, необходимых для монтажа и снятия. Другие места соединения стандартно обозначаются точками.

Контактные элементы с общим приводом обозначаются на монтажной схеме таким об­разом, чтобы при активации они следовали направлению движения, установленному механическим соединением (- — -) (Рис. «Механические связи у многопозиционного выключателя» ).

Условные обозначение сложных элементов на автомобильных схемах — примеры схем

Теперь рассмотрим, как на электрической схеме обозначены более сложные и не стандартные элементы, такие как: стартер, катушка зажигания и другие и приведем несколько примеров схем, на которых они изображены. В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго.

1. Аккумуляторная батарея (АКБ)
2. Замок зажинагия
3. Комбинация приборов
4. Выключатель
5. Стартер
6. Генератор

Если вы помните школьный курс физики, то найдете на схеме, представленной выше, уже знакомые обозначения, например: электромотор, диод, ключ, элемент питания, лампа накаливания. Эти, знакомые почти каждому, условные обозначения помогают понять смысл и назначение приборов в бортсети автомобиля, преобразующих электроэнергию.

1. Катушка зажигания
2. Электронный блок управления двигателем (ЭБУ)
3. Датчик положения коленчатого вала

На этой схеме уже появляется такой более сложный элемент схемы как — блок управления или контроллер. Каждый элемент сети автомобиля, имеющий микросхемы или транзисторные ключи в своем составе, помечается значком с изображением транзистора

Обращаю ваше внимание на то, что в данном примере выше, изображены далеко не все выводы ЭБУ — только те, которые нужны именно на этой схеме. На схемах ниже вы так же встретите изображение ЭБУ

1. Блок управления двигателем (ЭБУ)
2. Октан-корректор
3. Электромотор (в данном случае — бензонасос)
4. Датчик концентрации кислорода

На этой схеме еще раз изображен ЭБУ, но уже с другими выводами, кстати, по нарисованным ключам на ЭБУ можно понять, какую функцию в данном случае выполняет контроллер: замыкает данные линии на землю, то есть запитывает элементы, подключенные к этим проводам и плюсовой клемме АКБ.

1. Электромагнитный клапан рециркуляции отработавших газов
2. Двухходовой клапан
3. Гравитационный клапан
4. Комбинация приборов
5. Электронный блок управления двигателем
6. Датчик скорости

На данном примере схемы мы встречаемся с изображением клапанов, прошу обратить внимание, что у двухходового клапана контакты пронумерованы, в отличие от остальных. На изображении датчика скорости изображен транзистор, значит в элементе присутствует полупроводниковый элемент

1. Переключатель наружного освещения
2. Переключатель указателей поворота
3. Переключатель корректора фар
4. Корректор левой фары
5. Левая фара автомобиля
6. Корректор правой фары
7. Правая фара автомобиля

На данной схеме изображены элементы управления освещением автомобиля. У таких сложных переключателей как замок зажигания или переключатель наружного освещения имеется набор контактов, между которыми в различных положениях переключателя коммутируется ток. На схеме прекрасно видно, в каком режиме переключателя какие контакты соединяются.

Обозначения выводов

Цель применения выводов в автомобильных системах электрооборудования, перечислен­ных в DIN 72552, — обеспечение простого и правильного подсоединения проводников к различным устройствам во время ремонта или замены оборудования. Обозначения вы­водов (табл. «Обозначения выводов» ) не идентифицируют провода, так как с двух концов каждого провода могут быть подключены устройства с разными обо­значениями выводов. По этой причине их не нужно наносить на провода.

Дополнительно могут, использоваться обозначения выводов, соответствующие стандартам DIN-VDE для электрического обо­рудования. Множественные соединители, для которых уже недостаточно количества обозначений выводов по DIN 72552, нумеру­ются порядковыми номерами или буквами, для которых стандарты не регламентируют распределения функций.
