Перечень модификаций ДВС
Помимо базовой атмосферной версии EP6 существует Турбо модификация мотора EP6DT или с характеристиками:
Основным отличием стал прямой (непосредственный) впрыск Direct Inject. Он обеспечивает пропорции воздуха и бензина 30/1 вместо 15/1 обычного многоточечного впрыска. Снижаются нагрузки на ШПГ и цилиндры, расход топлива, исключена детонация, чище выхлоп за счет полного сгорания.
Для охлаждения компрессора используется специальное навесное оборудование – интеркуллер. Турбокомпрессор Twin-Scroll оснащен двумя улитками, что позволяет снизить эффект турбоямы на малых оборотах. Для компрессора смонтирована собственная система охлаждения, управляемая индивидуальным процессором, поэтому после выключения мотора эта система остается работоспособной в течение 10 минут. Существует второе обозначение турбодвигателя – 1,6 ТРН.
Общие сведения
Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Sagem S2000. Идентификация
ЭБУ, с которого мы начнём, Sagem S2000, устанавливался на автомобили Citroen и Peugeot:
- Citroen Berlingo M49 2000-2001 с двигателем KFW TU3JP
- Citroen C5 I 2001-2004 VAN с двигателем 6FZ EW7J4
- Citroen Saxo II 2000-2003 с двигателем KFW TU3JP
- Citroen Xsara II 2000-2006 с двигателем KFW TU3JP
- Peugeot 106 1996-2004 с двигателем KFW TU3JP
- Peugeot 206 2001-. с двигателем KFW TU3JP
- Peugeot 306 1998-2003 с двигателем KFW TU3JP
- Peugeot 307 2001-2005 VAN с двигателем KFW TU3JP
- Peugeot 406 1997-2003 с двигателем 6FZ EW7J4
- Peugeot Partner M49 1996-2002 с двигателем KFW TU3JP
Внешние признаки Sagem S2000
Глядя на этот тип ЭБУ Sagem и его стикеры (наклейки), нужно обратить внимание на номер HOM: S2000-2B — вместо «2B» может быть любое цифро-буквенное значение, а «S2000» говорит о том, что блок относится к самому первому типу этих блоков. В технической документации PSA их так и называют Sagem S2000 (иногда можно встретить обозначение Sagem S2000P). Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда — 24х36х24
Верхний ряд контактов (A4. H4, A1. M1 и A1. H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком)
Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда — 24х36х24. Верхний ряд контактов (A4. H4, A1. M1 и A1. H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком).
Если открутить заднюю крышку ЭБУ, можно увидеть полностью залитую компаундом, плату. Из компаунда будет выступать электролитический конденсатор. Так вот на первых блоках Sagem S2000, он расположен там, где показано на фотографии выше.
Основные причины отказа вентилятора охлаждения
Так как на Пежо 308 установлен вентилятор с электрическим приводом, то и причина чаще всего скрывается в электрической части. Негативные факторы проявляются в следующем:
- Неисправное состояние проводов, проводящих питание на систему вентилятора. Выявляется проведением визуального осмотра на наличие повреждения изоляции, либо отошедшего от места пайки конца провода.
- Ошибочная информация датчика охлаждающей жидкости. Работоспособность кулера проверяется «запитыванием напрямую» от источника питания на 12 вольт.
Отказ вентилятора может быть вызван выходом из строя датчика температуры охлаждающей жидкости.
- Возможно, требуется замена щёток на моторчике вентилятора. Со временем они могут западать. В идеальном варианте необходимо произвести замену. Если это по каким-либо причинам сразу сделать не получается, можно немного растянуть прижимные пружинки.
Блок управления
Ещё одна проблема заключается в том, что при включении кондиционера холодный воздух не поступает в салон автомобиля. Автолюбитель делает вывод, что в кондиционере закончился фреон (газ) и едет на дозаправку. Однако это не приносит каких-либо результатов.
Блок управления.
Оказывается, причина скрывается в блоке управления вентилятором. Если там появляется неисправность, кулер не запустится и не будет дана команда на включение кондиционера. Этот блок либо меняется на новый (дорогой вариант), либо ремонтируется (дешёвый вариант).
Ремонт блока управления на Пежо 308
Есть два варианта, как можно добраться до блока. Первый без снятия бампера, второй со снятием. Для того чтобы получить доступ к блоку без снятия бампера, необходимо:
- вынуть четыре заклёпки, удерживающие пылезащитный кожух и снять его;
Снимаем пылезащитный кожух.
- открывается доступ к передней части блока в виде крышки;
- выкрутить болт, фиксирующий корпус блока (ключ типа «звёздочка»);
Выкручиваем фиксирующий болт.
- отогнуть «язычок» фиксатора в сторону и отсоединить токопроводящий жгут;
Отсоединяем жгут проводов.
- снять крышку, поддев её за боковые части;
- открывается доступ к металлическому вентилируемому корпусу (её тоже нужно снять);
Снимаем металлический корпус.
- под корпусом располагаются четыре колодки (к ним припаяна пружинка и терморезистор);
Конструкция блока управления вентилятором.
- если места пайки на ножках целые, проверить мультиметром работоспособность резистора (в исправном состоянии должен «прозваниваться»);
- сгоревший резистор заменяют аналогичным по характеристикам (250V, 10А, 184 °C);
Термопредохранитель 250W, 10A.
- проверить вентилятор на включение.
Стоит уточнить, что кондиционер сразу работать не будет. Это связано с тем, что в электронном блоке управления компьютером сохраняется ошибка неисправности. Она стирается через некоторое время (должно пройти примерно 12 часов). Компьютеру необходимо принять решение о том, что система исправна.
Peugeot 206 1998-2005: Электрооборудование Пежо 206
10.0 Электрооборудование 10.1. Общие свеения 10.2. Поиск неисправного потребителя в системе электрооборудования 10.3. Обнаружение источника короткого замыкания 10.4. Снятие и установка генератора на бензиновых двигателях и дизельном двигателе DW8 Снятие генератора 10.5. Снятие и установка рычагов стеклоочистителей 10.6. Снятие и установка электропривода стеклооч…
10.1 Общие свеения Питание бортовой цепи поступает от свинцово-кислотной аккумуляторной батареи, которая заряжается от генератора.При работах с любым элементом электрооборудования необходимо отсоединять провод от отрицательной клеммы аккумуляторной батареи….
10.2 Поиск неисправного потребителя в системе электрооборудования Если вы заметили, что полностью исправная батарея стала разряжаться при неработающем двигателе и выключенных потребителях, значит, в бортовой сети имеется утечка тока, причиной которой может быть неисправный потребитель.Поиск неисправного потребителя выполняйте в следующей последовательности: — снимите провод «массы» с отрицательной клеммы аккумуляторной батареи. Мультиметр подсоедините между …
10.3 Обнаружение источника короткого замыкания Обнаружение источника короткого замыкания проводите в следующем порядке: — отосоедините потребители электроэнергии; — снимите соответствующий предохранитель и подсоедините контакты мультиметра к контактам предохранителя; — подайте питание в цепи, при этом помните, что некоторые цепи электрооборудования включаются при повороте ключа в замке зажигания в определенное положение; — если напряже…
10.4. Снятие и установка генератора на бензиновых двигателях и дизельном двигателе DW8
10.5 Снятие и установка рычагов стеклоочистителей Снятие рычагов стеклоочистителей проводите в следующем порядке: — включите и затем выключите электродвигатель стеклоочистителей; — наклейте липкую ленту на стекло вдоль щетки стеклоочистителя, чтобы отметить исходное положение щетки;Рис. 10.8. Снятие гаек крепления рычагов стеклоочистителей: 1 — гайки — снимите колпачки с гаек вала привода рычагов и отверн…
10.6 Снятие и установка электропривода стеклоочистителя ветрового стекла Снятие электропривода стеклоочистителя ветрового стекла проводите в следующем порядке: — отсоедините провод от отрицательной клеммы аккумуляторной батареи; — снимите рычаги стеклоочистителей с валов; — на моделях с бензиновым двигателем снимите воздуховод, соединяющий воздухоочиститель с впускным коллектором; — снимите уплотнение с верхнего торца переборки, затем, начиная с середины и двиг…
10.7 Снятие и установка электропривода стеклоочистителя двери багажного отделения Снятие электропривода стеклоочистителя двери багажного отделе — ния проводите в следующем порядке: — отсоедините провод от отрицательной клеммы аккумуляторной батареи; — снимите рычаг стеклоочистителя; — откройте дверь багажного отделения и снимите с нее панель облицовки; — высверлите заклепки крепления кронштейна электродвигателя стеклоочистителя сверлом d 7,5 мм. Чтобы заклепка не попала…
10.8 Блок реле и предохранителей Предохранители предназначены для прерывания тока в цепи при превышении им определенной величины, что может привести к разрушению деталей цепи. Повышение тока в цепи является следствием ее неисправности, обычно короткого замыкания.Основные плавкие предохранители расположены в блоке предохранителей под панелью приборов со стороны водителя. Дополнительные предохранители (большей мощности) находятся…
Чтайте также:
Головка блока цилиндров EP6
ГБЦ ep6 изготавливается из легкосплавного алюминия по принципу изготовления в одноразовой форме, макет головки блока изготавливается из полистерола, затем заделывается в смолу. При отливке сплав заменяет полистироловый макет.
Крышка головки блока изготовлена из композитных материалов, имеет маслоотделитель, герметичность достигается путем 7 резиновых прокладок.
Такая технология формы отлива обеспечивает высокую точность и правильность различных каналов и форм в ГБЦ (Головке блока цилиндров)
На каждом распределительном валу расположено:
- регуляторы фаз газораспределения,
- гидравлические клапана регулирования давления для фазовращателей
- мишени для датчика распредвала,
- привод вакуумного насоса,
Регулировка открытия впускных клапанов осуществляется посредством дополнительного промежуточного вала и электродвигателя.
В систему регулировки открытия впускных клапанов входят несколько элементов:
- Электродвигатель
- Промежуточный вал
- Промежуточные кулачки
- Датчик положения промежуточного вала
- Впускной распредвал
- Возвратные пружины
- Промежуточный вал
- Привод регулировки
- Промежуточные кулачки
- Кулачок
- Гидрокомпенсатор
- Впускной клапан
- Увеличение хода клапана
На выпускном распредвалу установлен привод вакуумного насоса для обеспечения комфортного торможения.
Регуляторы фаз на ep6 (фазовращатели) работают в определенных пределах таких как на впускном валу угол смещения составляет 35°, на выпускном 30°, так на них есть маркировка IN 35 (впуск), EX 30 (выпуск).
Так же с обоих сторон ГБЦ установлены электромагнитные клапана находящиеся под управлением компьютера двигателя и регулируют смещение фазовращателей.
Двигатель EP6 ( непрямой впрыск топлива)
| Метка | Обозначение | Моменты |
| (1) | болт (Крышка головки блока цилиндров) (*) | Предварительная затяжка моментом 0,2 дН.м |
| Затяжка моментом 1 дНм | ||
| (2) | болт (Головка блока цилиндров) (*) | Предварительная затяжка моментом 3 дН.м |
| Угловая затяжка 90 | ||
| Угловая затяжка 90 | ||
| (3) | болт (Блок выхода охлаждающей жидкости ) | 1 дН.м |
| (4) | болт ( вакуумный насос) | 0,9 дН.м |
| (5) | Шпильки (Выпускной коллектор) | 1,5 дН.м |
| (6) | болт (Головка блока цилиндров / Блок цилиндров ) (*) | Предварительная затяжка моментом 1,5 дН.м |
| Угловая затяжка 90 | ||
| Угловая затяжка 90 | ||
| (7) | Свечи | 2,3 дН.м |
| (8) | болт (Головка блока цилиндров / Блок цилиндров ) (*) | 2,5 дН.м |
| Угловая затяжка 30 | ||
| (*) Соблюдать правильный порядок затяжки резьбовых соединений |
Реле
Набор Peugeot 308 невелик: управление мотором, центральным замком и освещением. Остальные автовладельцу придется доставлять самостоятельно.
Реле вентилятора
Его придется покупать и устанавливать дополнительно. В случае неправильной работы печки может потребоваться ремонт реле. Чтобы проверить работоспособность необходимо после включения системы отопления или кондиционирования измерить ток.
Реле стартера
Самая частая поломка, с которой сталкиваются автовладельцы — когда стартер щелкает, но не крутит. Виновно может быть реле и соединительный провод. Бывает еще проблема, с Peugeot 308 ЕР6: стартер издает втягивающие звуки и глохнет. В таком случае без замены прибора не обойтись.
Регулятор генератора
Одно из самых дорогих реле. Всегда подбирается по номеру регулятора и должно быть оригинальным, что повышает расходы на него.
Реле АБС
Если у машины мигает или виснет приборная панель, что-то не так с датчиками, постоянно вылезают ошибки, связанные с ABS — придется подумать о его замене. Цена на прибор высокая, но сэкономить можно, установив не оригинал, а качественный аналог.
Перебор/замена проводки под капотом
Запись опубликована yura1991 · 10 сентября 2019
Приборная панель не показывала скорость авто и не работал тахометр. Во время движения стрелка тахометра могла дёргаться, а также могла дргаться стрелка скорости.Именно эти проблемы легли в основу переборки/замена проводки.
А вот остальные причины, которые косвенно повлияли на моё решение…
(П.С. очень многие связи проводов основаны на скрутке, а не спайке. Проблемным учаском было соединение датчика лямбды, форсунок, тахометра.)
1) Мной уже был произведён проверка/ремонт Ремонт приборной панели
2) Были проверены (на прогар, непропой/трещены, перегоревшие элементы)

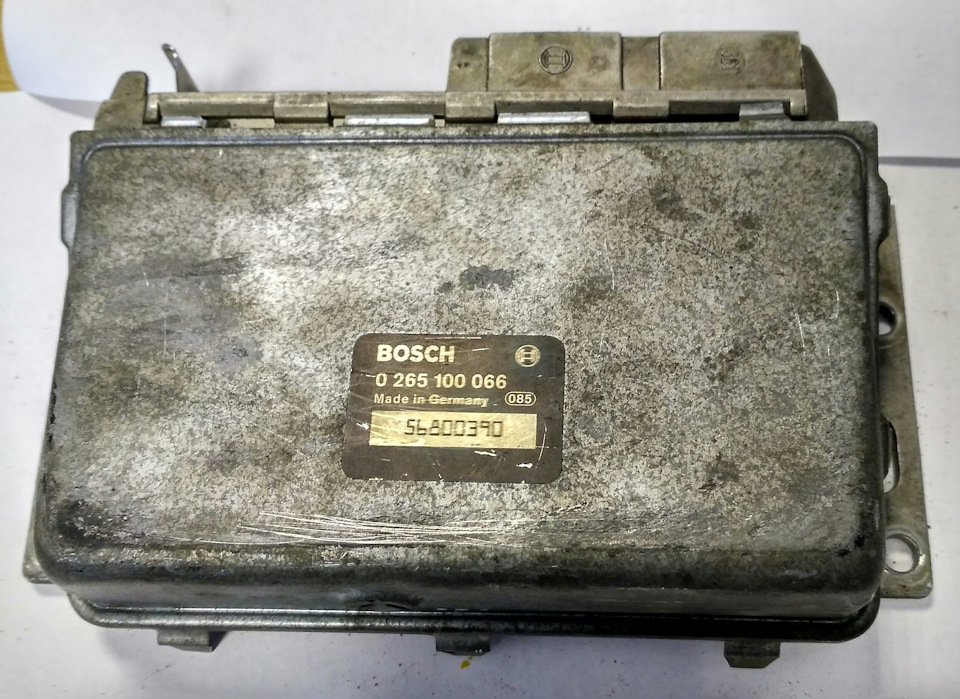

0265100066 BOSCH — Блок управления, динамики тормоза движения

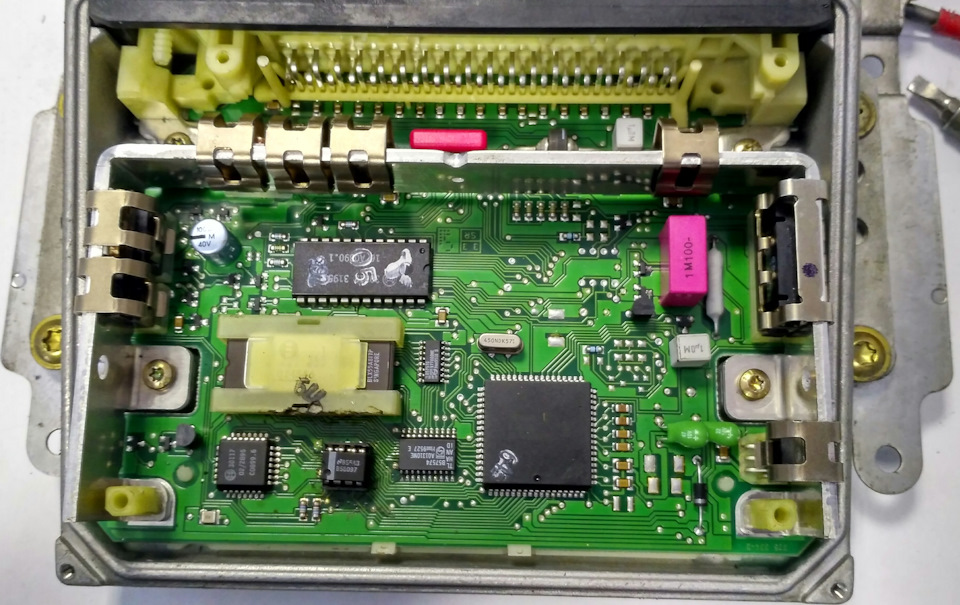

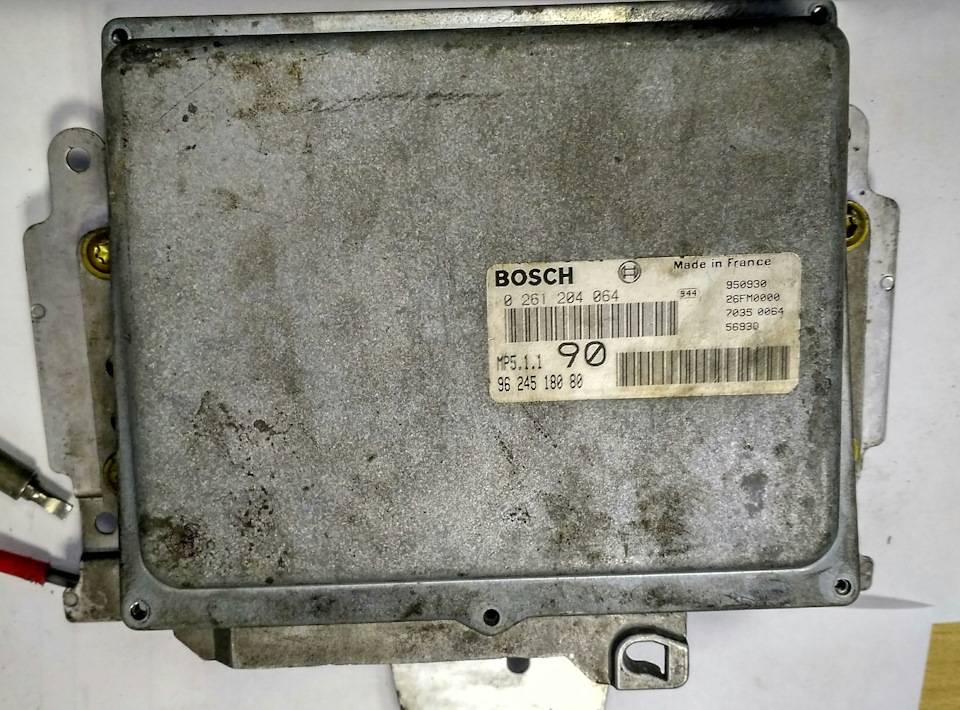

0 261 204 064 BOSCH — БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

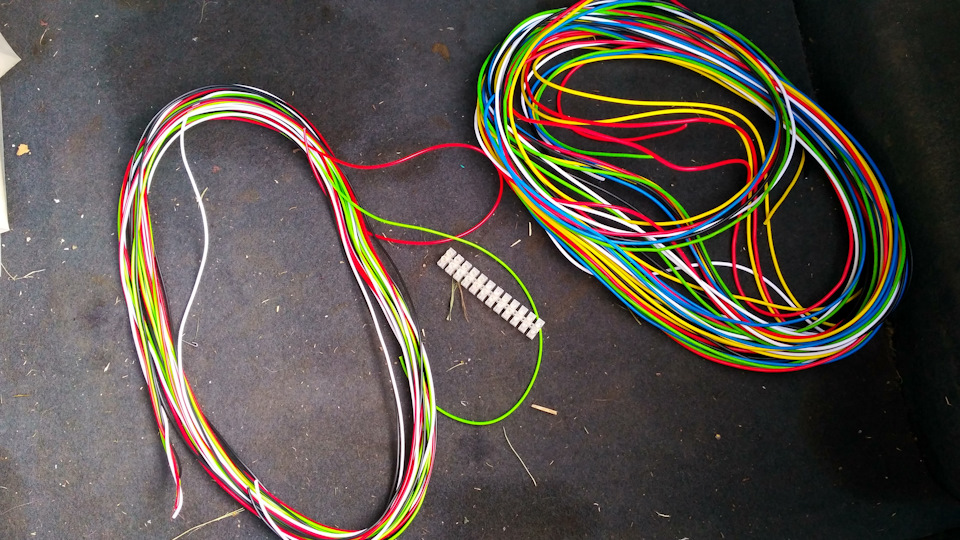

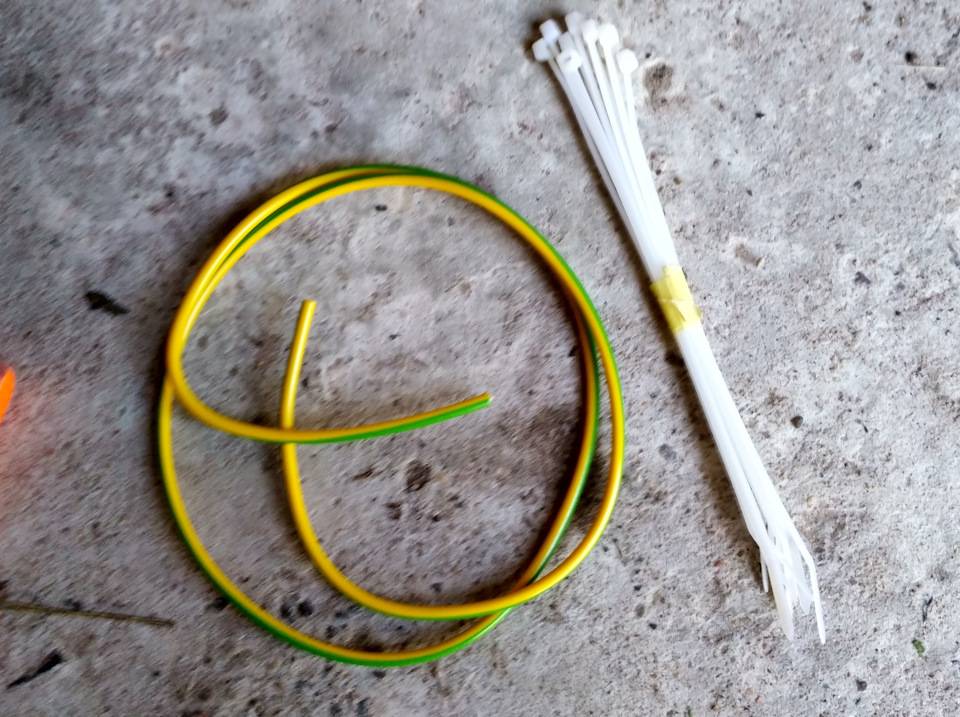

Итог: 25р= 12$*брал провода разной толщины и всех возможных расцветок;*брал с большим запасом (на потом сгодится) по 7м (это много, можно в 1,5 раза сократить);

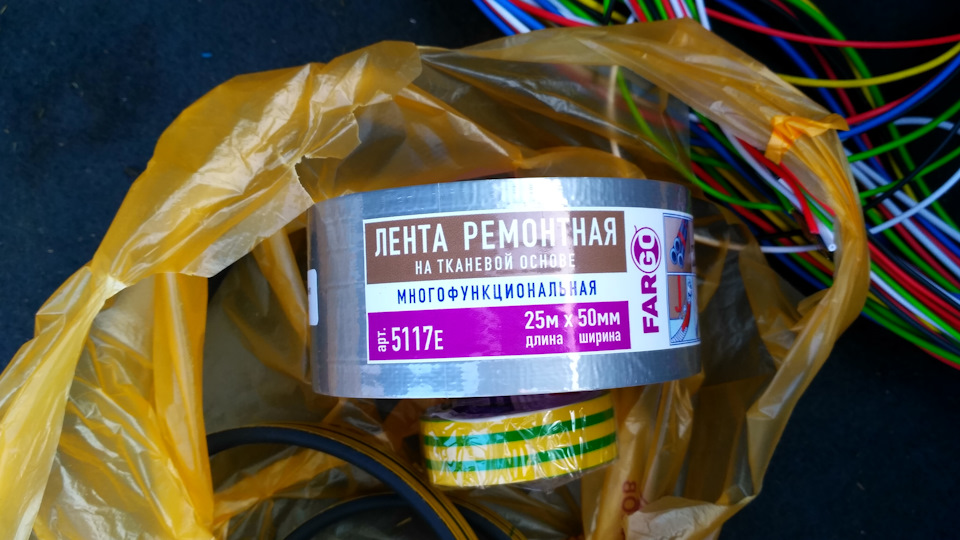

Итог:8,4р=4$*взял изоляционную, и ремонтную на тканевой основе;(П.С. в описание собрать на драйве Перебираем проводку. он брал: «герметик APP PU-50; 2 рулона тканевой изоленты и 4 рулона для внешней обмотки черного цвета.»думал что так и должно быть, но*ремонтная на тканевой основе и рулона не ушло;*изоляционная почти рулон*герметик взял, но у дяди оставался, так что сдал)

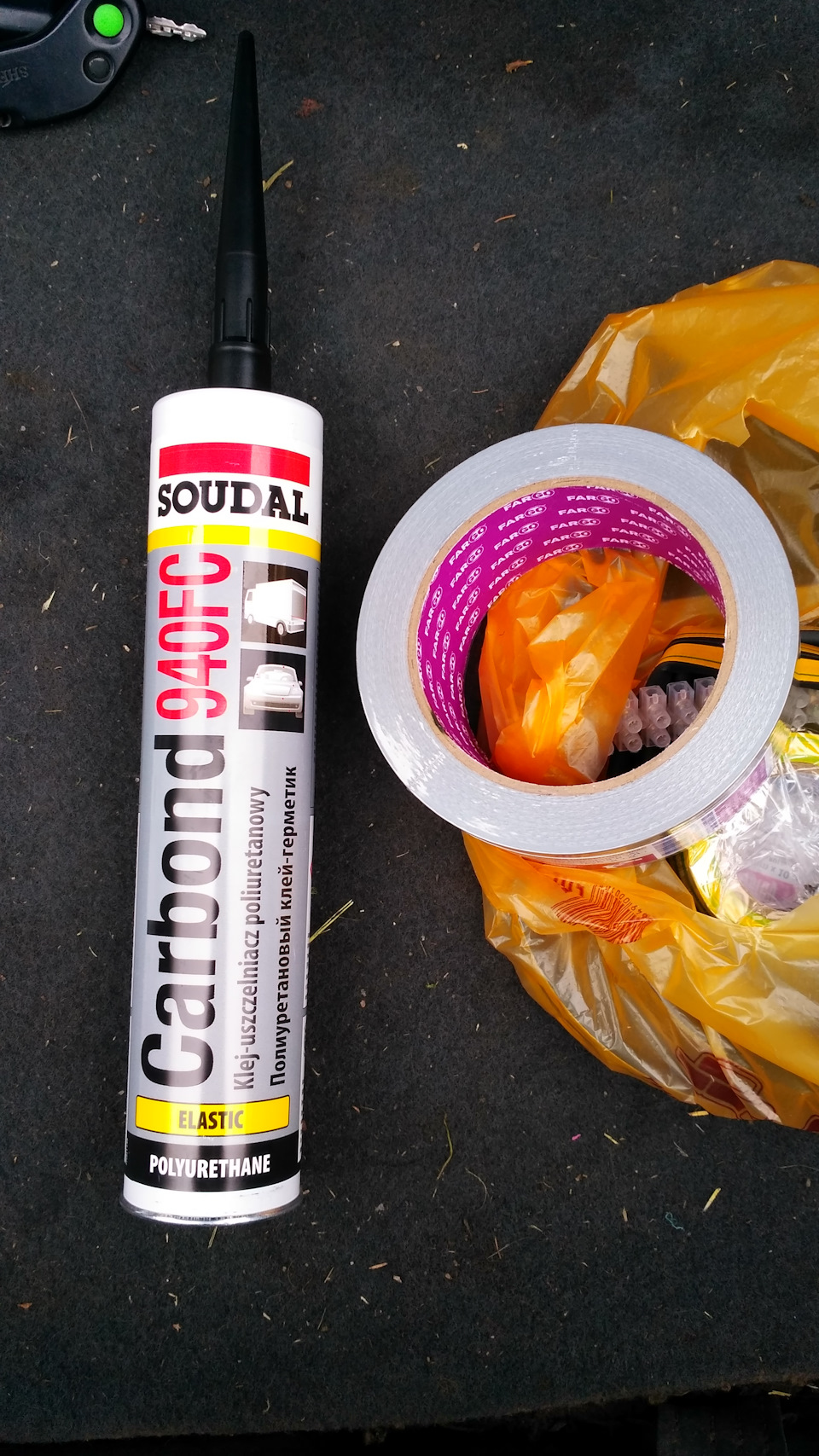

Герметик Carbond 940FC
Общий итог трат:40р20$ (но много чего осталось).

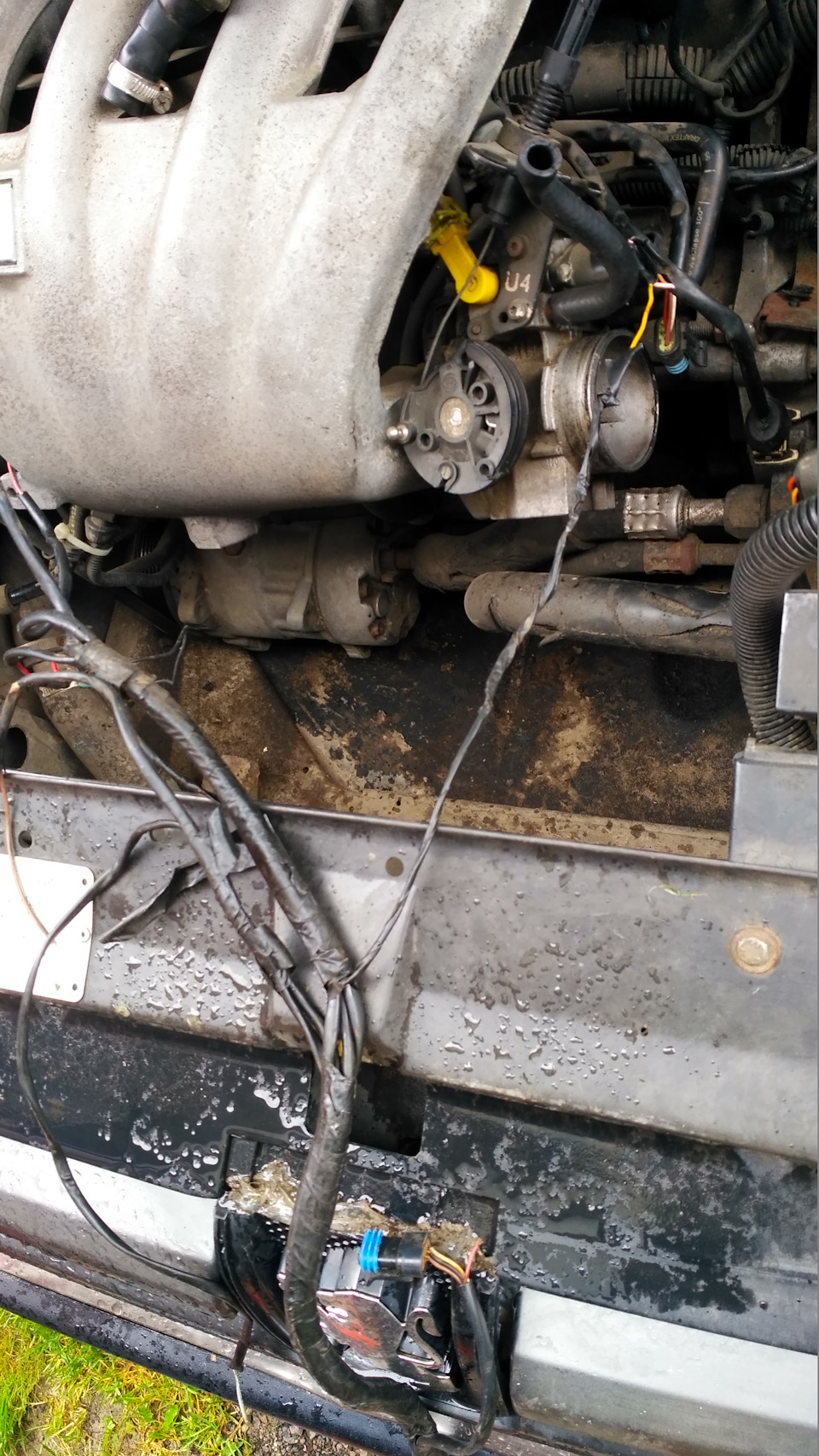

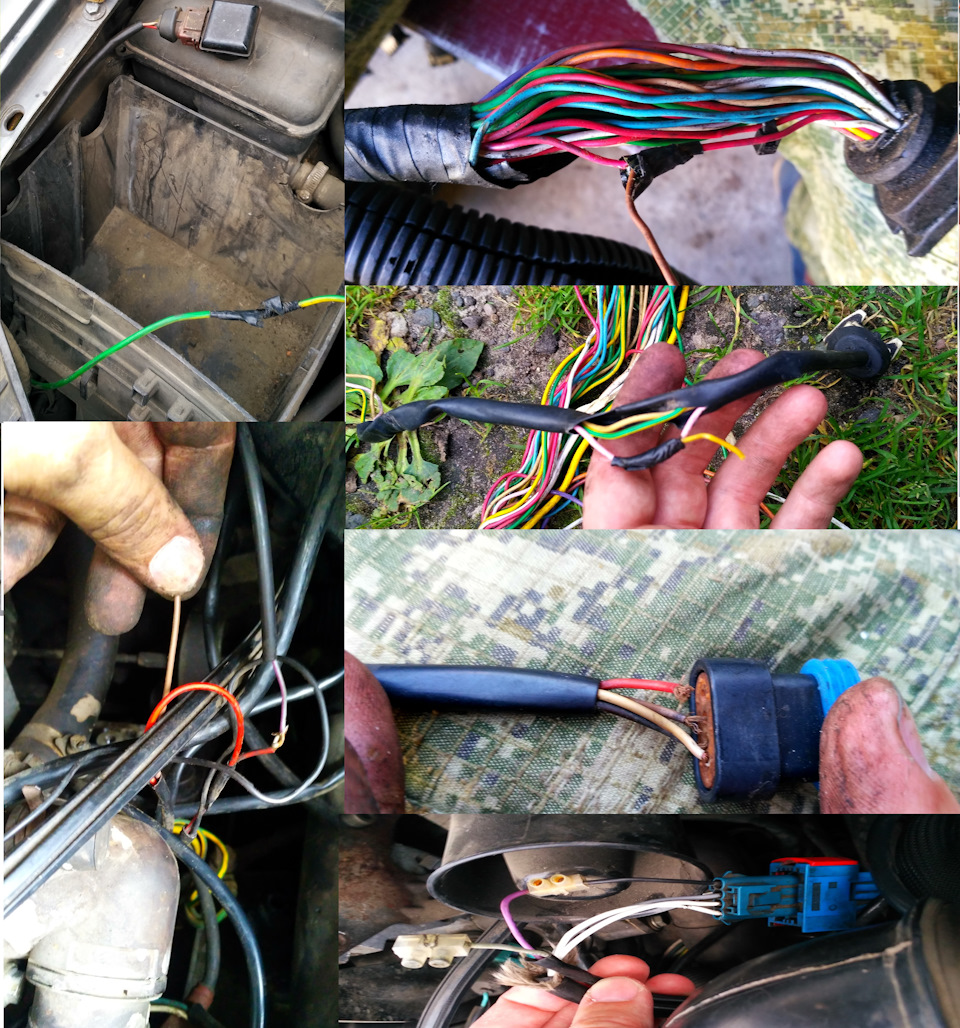

4) Снятие проводки.Главное запомнить/лучше сфоткать/и видео куда какой датчик/шлейф и т.д. подключен. Какой провод идёт к генератору, где вся земля и прочее
Это очень важно!

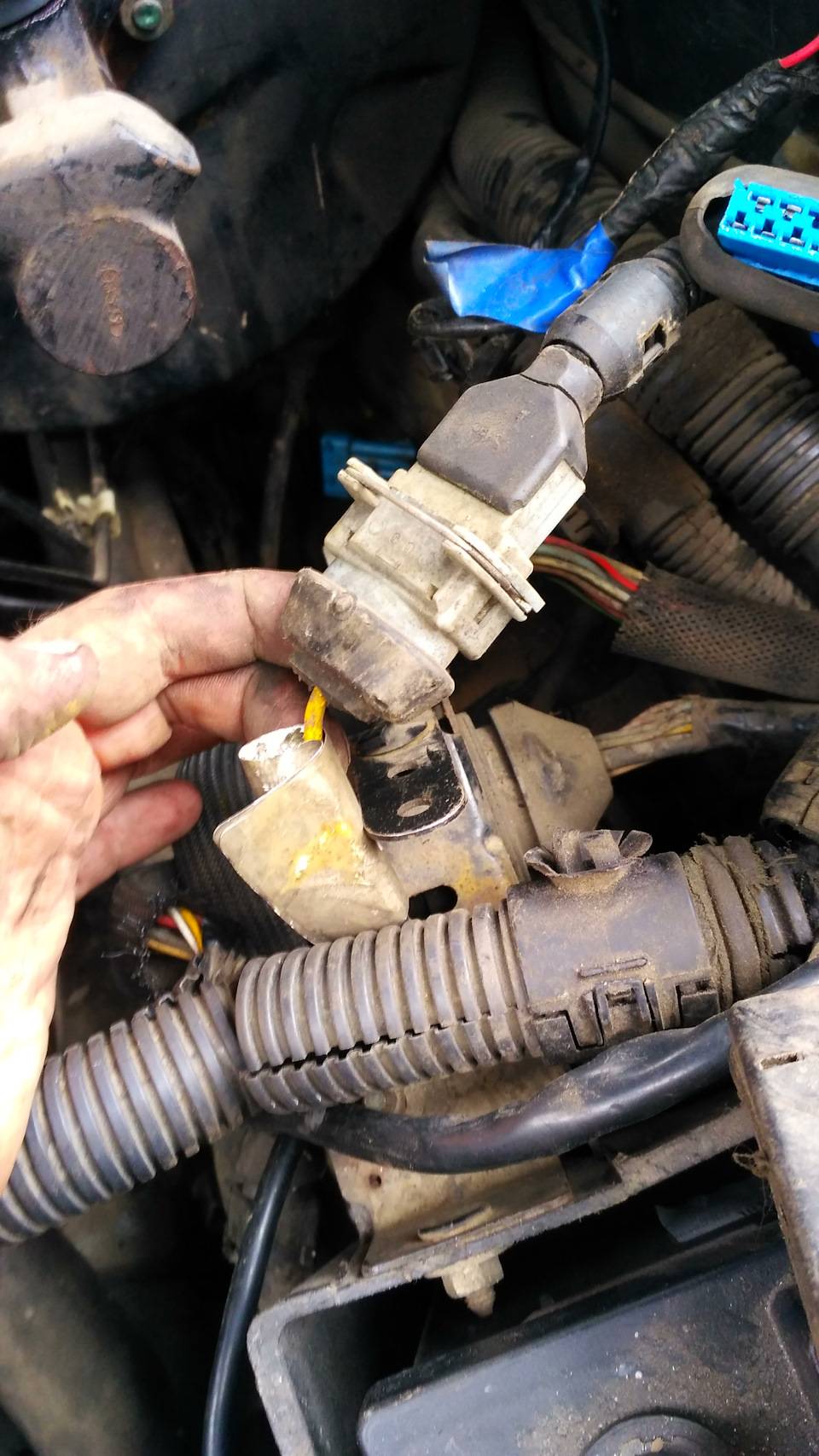

пример: провод идёт к генератору

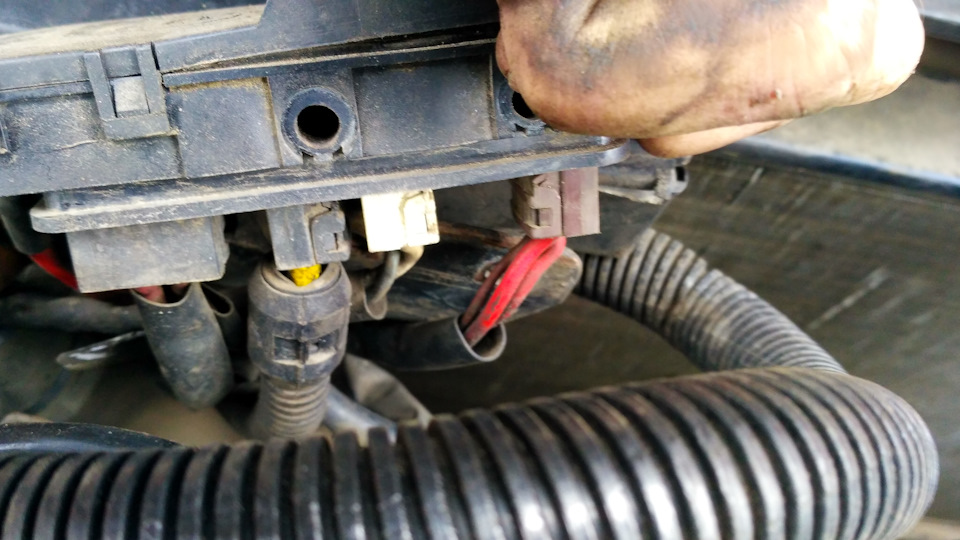

расположение контактной группы к предохранителям (отсюда берётся + на аккамулятор)
Снимаем старые смотки
(Осторожно! у меня к основным проводам были и скрутки.)

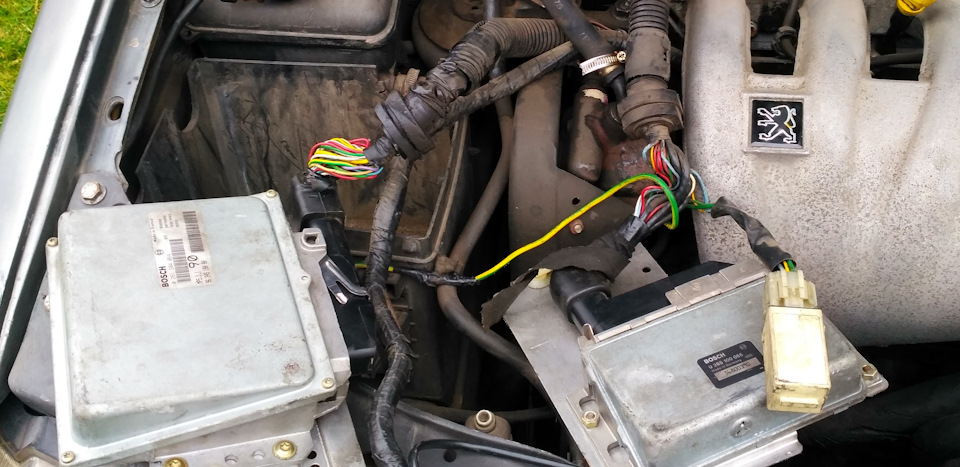

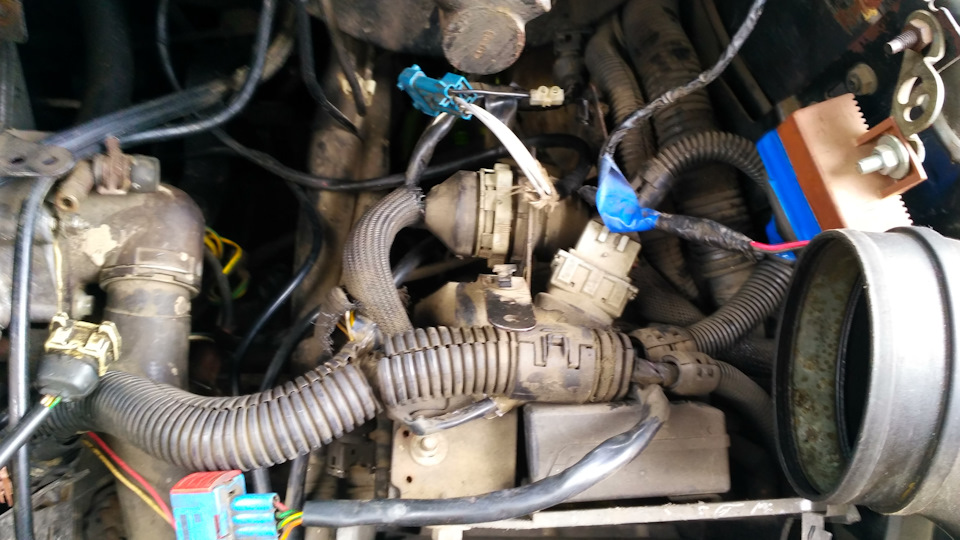

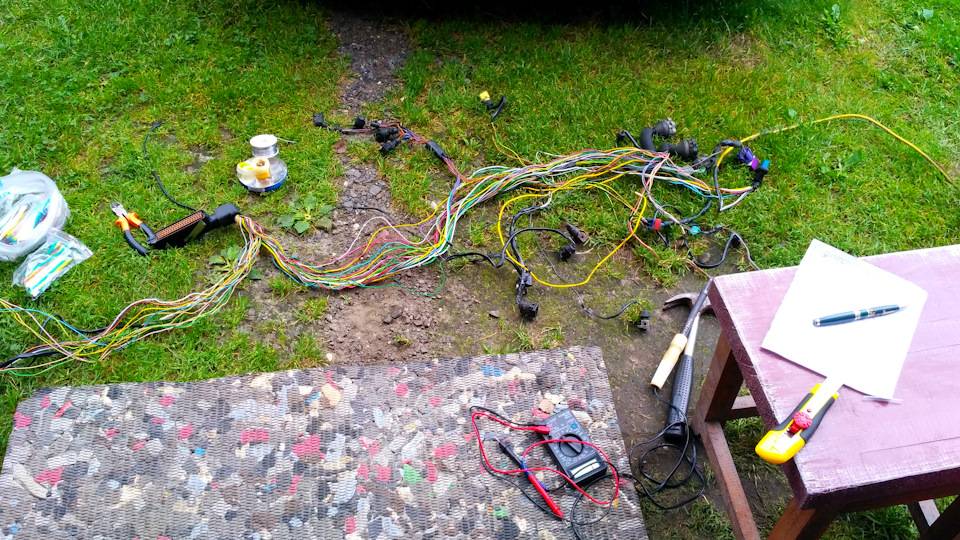

во время работы
*Так же вёл записи какой провод(цвет) куда «входит и выходит»

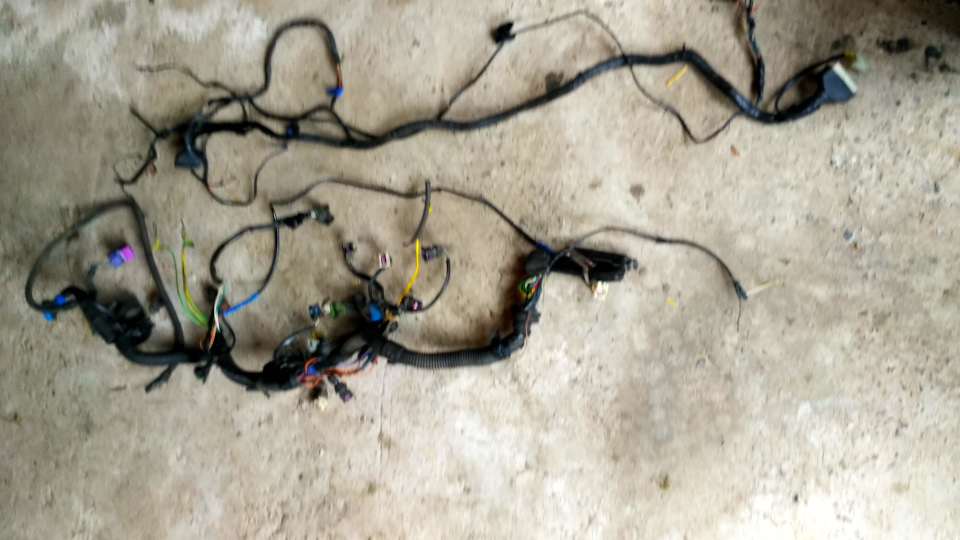

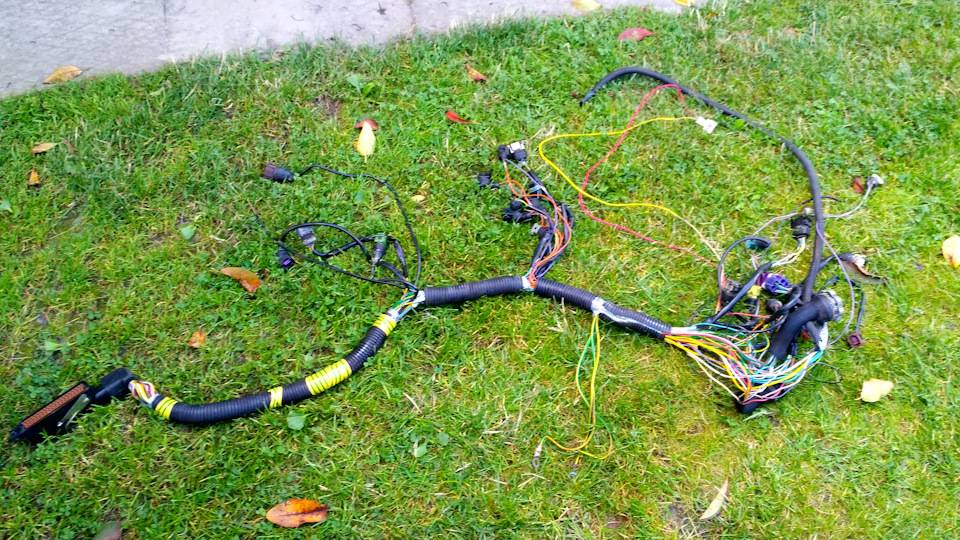

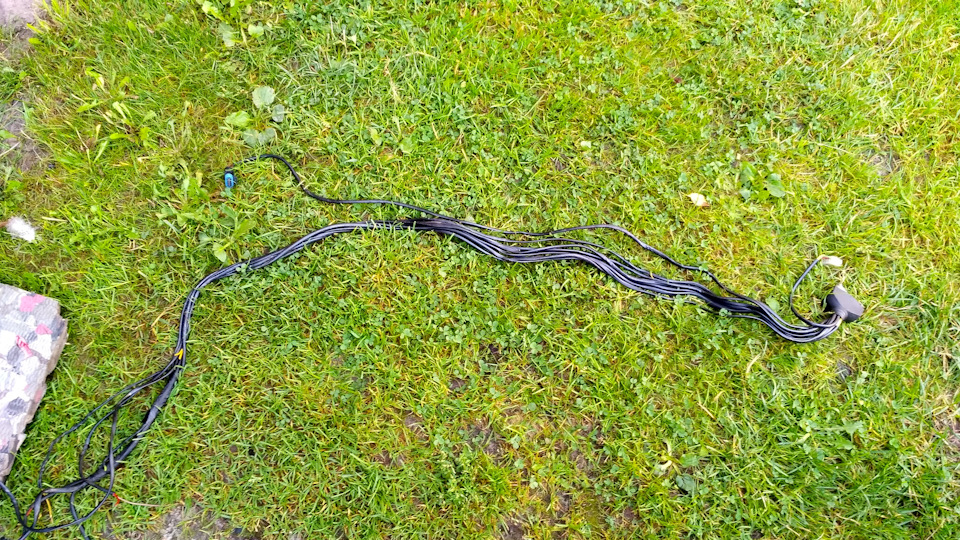

без массы проводов

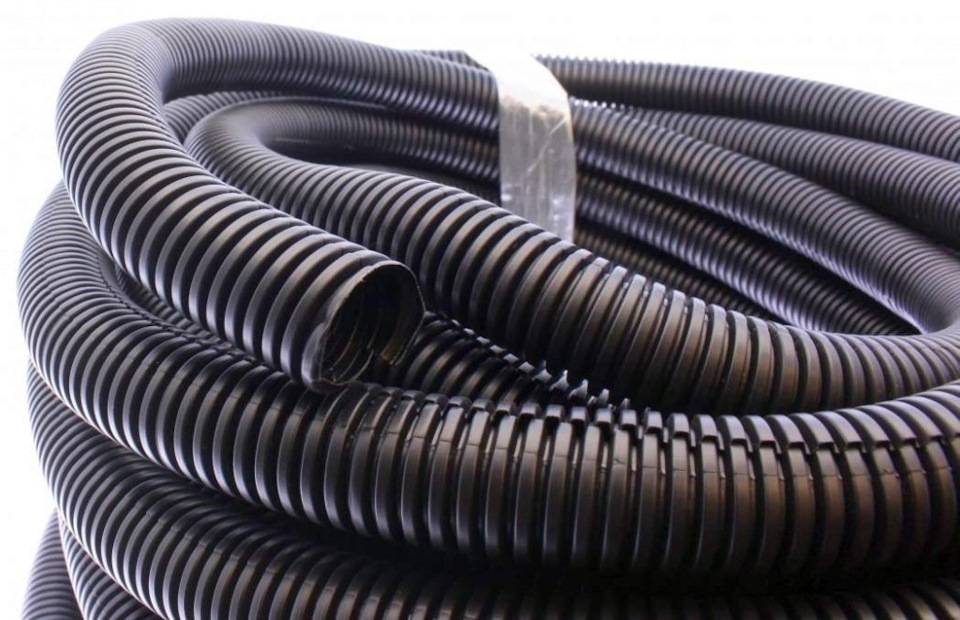

*Гофру к некоторым элементам подсоединял в момент установки.

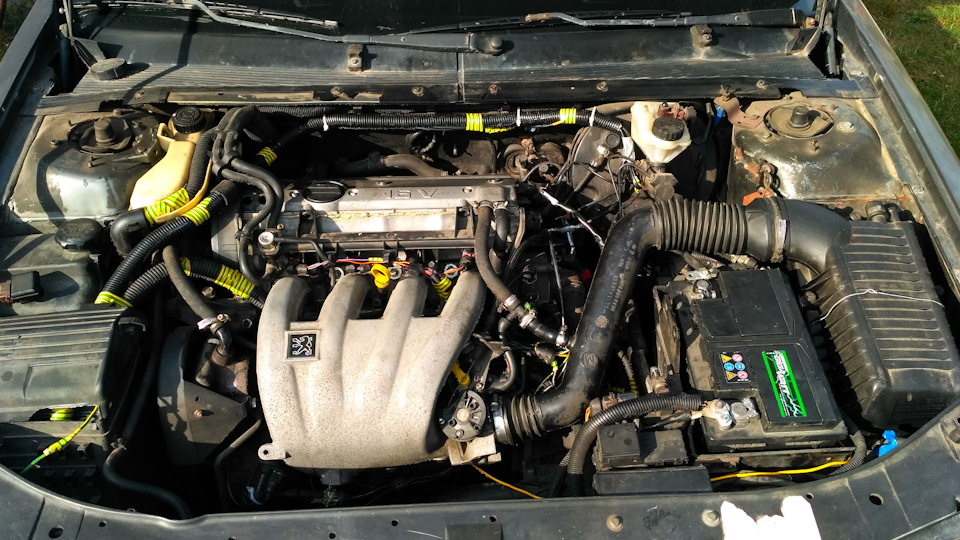

Итог всей работы:*было потрачено около 22-26 часов (на проверку/прозвонку/пропайку);*получил коллосольный опыт, а также экономия (П.С. в Бресте работы по проводке стоит от 100$);*работают спидометр и тахометр, а также намотка суточного и основного пробега;*машина заводится куда резвее, нет талчков/прерываов, и главное скорость набирать стала быстрее.
Источник
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)

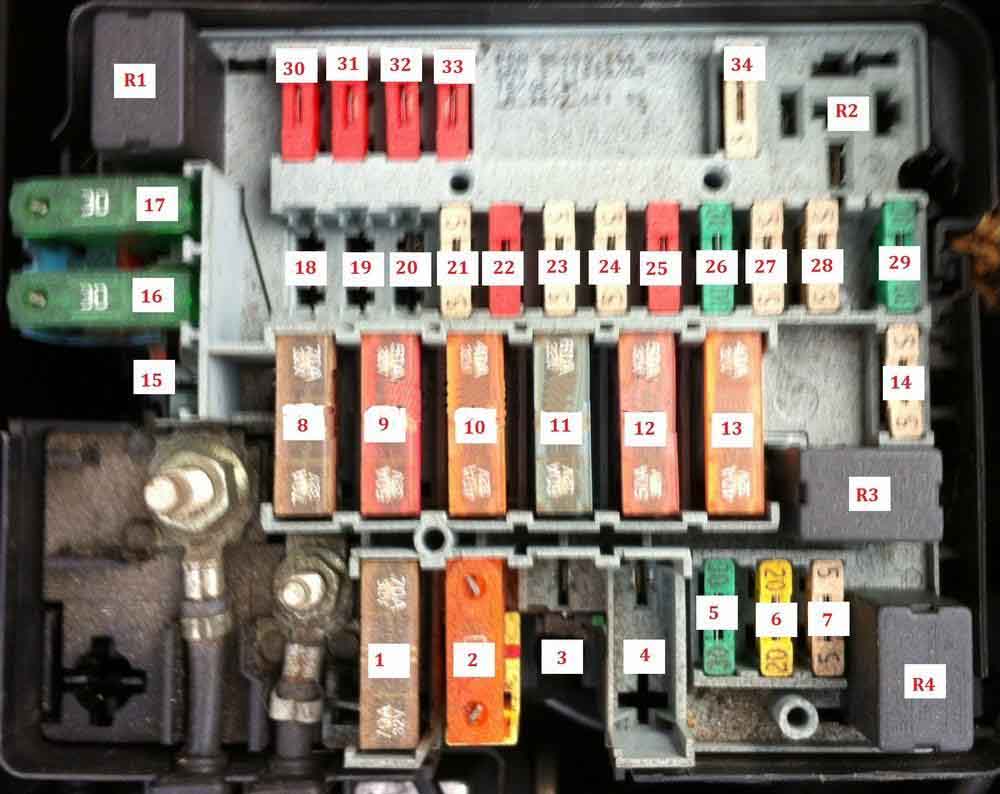

Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Устройство привода ГРМ Пежо 206 1.4 литра
Привод ГРМ ременный. Замену ремня необходимо проводить раз в 90 тысяч километров пробега. Еще одна сложность, это помпа, шкив которой также вращается за счет ремня газораспределительного механизма. При замене ремня скорее всего придется менять и помпу. Схема ГРМ Пежо 206 далее на картинке.
Характеристики двигателя Пежо 206 1.4 литра
- Рабочий объем – 1361 см3
- Количество цилиндров – 4
- Количество клапанов – 8
- Диаметр цилиндра – 75 мм
- Ход поршня – 77 мм
- Привод ГРМ – ремень (OHC)
- Мощность л.с.(кВт) – 75 (55) при 5800 об. в мин.
- Крутящий момент – 111 Нм при 3400 об. в мин.
- Максимальная скорость – 170 км/ч
- Разгон до первой сотни – 13.8 секунд
- Тип топлива – бензин АИ-95
- Степень сжатия – 9.3
- Расход топлива в городе – 8.9 литров
- Расход топлива по трассе – 5.3 литра
- Расход топлива в смешанном цикле – 6.3 литра
Электропроводка Пежо 605/405 и т.д.
Просто в очередной раз полез под капот очередной старушки-авто и понял что надо кардинально решать вопрос электропроводки и контактов, новая оригинальная проводка стоит допрого, посему возникла мысль создать проводку самому, но нужны разъемы. В первоначальных планах создание проводки на 605SV24 (сначала жгут висящий на двигателе, затем жгут от мозгов по моторному отсеку). Между этими жгутами соединение в виде большого круглого разъема (он тоже нужен) но его можно заменить на нечто другое, правда в этом сучае при потребности в замене лишь одного жгута, придется менять оба. Вобщем еще раз повторюсь: нужны все разъемы встречающиеся в пежо, новые (желательно) или в очень хорошем сотоянии б/у. Буду признателен за помощь. И с удовольствием выслушаю Ваше мнение по поводу затеи и вариантов реализации, да и просто пожеланий.
>Найти новые разъемы , стыкующие части кос, нереально. Либо на разборках, но в плачевном состоянии. *** Мысли следующие: т.к. менять собираюсь как минимум 2 из четырех подкапотных жгутов (те которые опутывают зажигание и впрыск), то все соединения между ними сделаю с помощью новых качественных Электротехнических разъемов, все соединения на прочие жгуты — старые/бу/аналоги разъемы (б/у естественно в идеальном состоянии буду искать).
>А можно поступить еще более крамольно — поставить ВАЗовскую косу в сборе. Правда придется переложить ламельки в мозговом разъеме.*** Лучше сам сделаю, не доверяю я каКчеству отечесвенного производителя
>Но все равно — геморрой страшный. *** Зато потолем с электрикой станет на порядок меньше (по крайней мере на проводку грешить больше не буду и большая часть плавающих глюков по электрике исчезнет на долгое время).
Источник
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

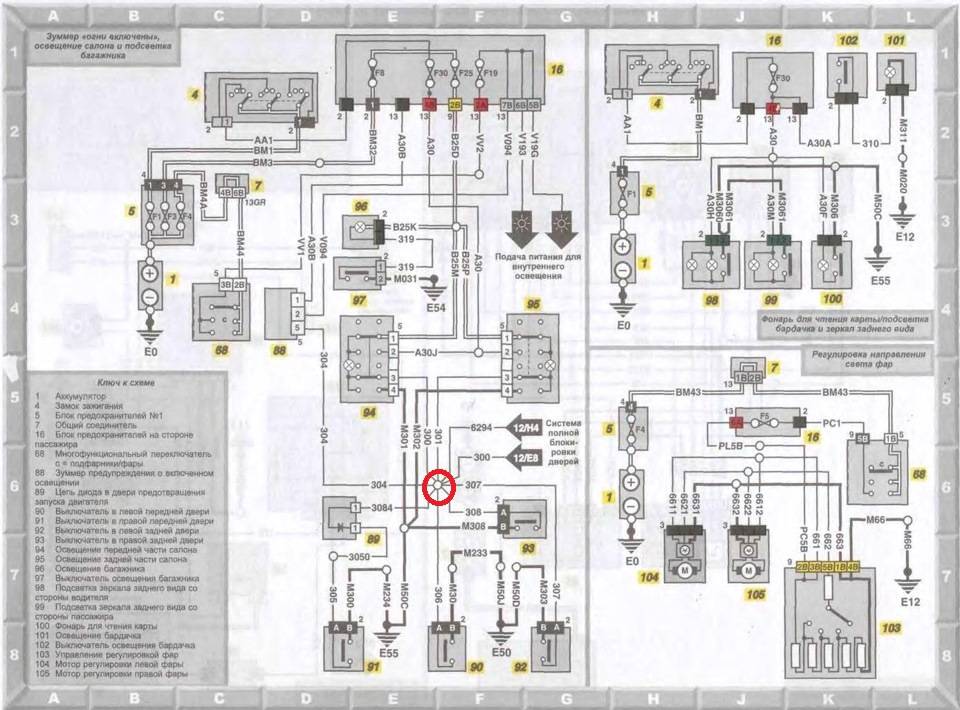

Схема проводки пежо 607
Руководство по ремонту, эксплуатации и техническому обслуживанию Peugeot 607
— полные технические характеристик
— устранение неисправностей Peugeot 607
— цветные электросхемы Peugeot 607 СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по эксплуатации Peugeot 607 — полные технические характеристики Peugeot 607 — особенности эксплуатации
— цветные электросхемы СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту Peugeot 607 в фотографиях — полные технические характеристики
— особенности эксплуатации Peugeot 607 — устранение неисправностей в фотографиях своими руками — более 1980 фотографий процесса ремонта СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Каталог деталей и сборочных единиц Peugeot 607 — таблица взаимозаменяемости деталей автомобилей
— предназначен для работников СТО и владельцев автомобилей Peugeot 607 — каталог деталей Peugeot 607 СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Подробная электросхема Peugeot 607 — полное описание электрооборудования Peugeot 607 , подробная интерактивная электрическая схема Peugeot 607 — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор) — подробная схема электрооборудования ( электро схема ) Peugeot 607 — распиновка разъемов электрических, распиновка электро проводки Peugeot 607 СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту двигателя Peugeot 607 — полные технические характеристики двигателя Peugeot 607 — особенности конструкции и ремонта двигателя Peugeot 607 — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМ СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту коробок передач Peugeot 607 — полные технические характеристики КПП — особенности конструкции и ремонта КПП Peugeot 607 — устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Источник статьи: http://loveavto.ucoz.net/index/peugeot_607/0-434
Полезные ссылки
Руководство по ремонту Peugeot разделено на главы: Устройство автомобиля описываются общие сведения и паспортные данные автомобиля ; Инструкция по эксплуатации подготовка к выезду, рекомендации по безопасности движения ; Неисправности в пути советы, которые помогут Вам в случае неожиданной поломки в дороге ; Техническое обслуживание подробные рекомендации по проведению всех процедур обслуживания ; Инструкции по ремонту двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Peugeot ; Электрооборудование подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Peugeot Книга «Peugeot

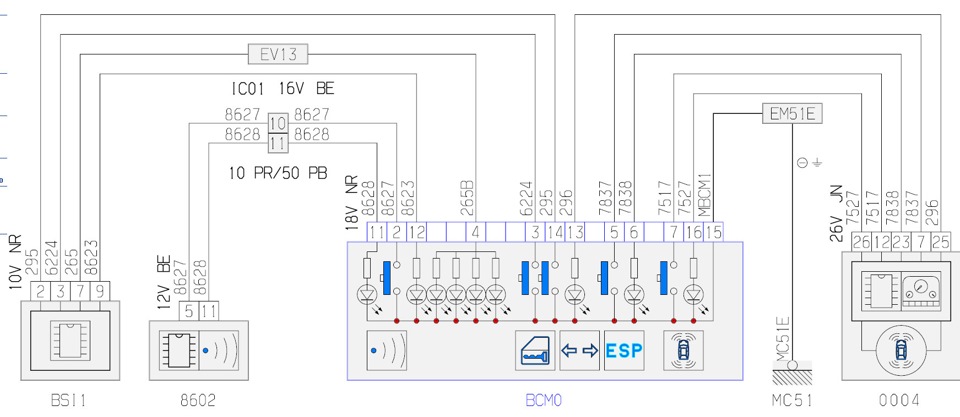

В оригинале, точки подключения должны находиться в следующих местах: Точка плюсового подключения Точка подключения земли Соответственно «плюс» я буду брать со штатной колодки, которая в любом случае болтается под торпедо, а вот минус, как мне показалось, проще взять с 15 контакта панели кнопок, так как по схеме этот провод и приводит в оригинальную точку подключения: Схема подключения кнопок включения ЕСП На этом с теорией закончено, дальше будут просто фото блока ЕСП, трубок и разъёма датчика положения кузова.
Имя: Лёша. Руководство по ремонту Эксплуатация любого автомобиля Peugeot невозможна без знаний его устройства, особенностей обслуживания и ремонта. Для получения электросхем, сообщаем VIN своего льва, который внимательно списываем либо с ПТС, либо под лобовым стеклом, либо в подкапотном пространстве.
Для обсуждения лучше создать тему или написать мне в личку , если поиск ничего не дал. Release 0. Вс июл 11, Уважаемые Пыжеводы-форумчане-драйвера!!! Книга по ремонту Peugeot содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Поймите правильно Сегодня забрал блок ESP с трубками у lexrosh , так же он поделился разъёмами из которых можно сделать именно то, что мне нужно. SVG — формат сжатой масштабируемой векторной графики, его плюсы: масштабирование и печать схемы без потери качества, малый размер по сравнению с JPG, возможность просмотра при помощи подключаемого к IE плагина не все браузеры корректно обрабатывают SVGZ. Книга по ремонту Peugeot содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Для получения электросхем, сообщаем VIN своего льва, который внимательно списываем либо с ПТС, либо под лобовым стеклом, либо в подкапотном пространстве. Prerelease: В интересах сохранения информативности данной темы, делаем только запросы на получение схем.
Я до сих пор думаю — как бы мне самостоятельно всё сделать, не прибегая к помощи сервиса : Проводку-то я сам сделаю и проложу без проблем, а вот со слесаркой в такую погоду без тёплого гаража — как-то не очень : И да, отвечая на возможный вопрос о распиновке самого блока абс и есп — она полностью идентична, то есть просто вытащил фишку из одного и воткнул в другой : Пробег: км. Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Peugeot высококвалифицированными автомеханиками.
Release 0. Я до сих пор думаю — как бы мне самостоятельно всё сделать, не прибегая к помощи сервиса : Проводку-то я сам сделаю и проложу без проблем, а вот со слесаркой в такую погоду без тёплого гаража — как-то не очень : И да, отвечая на возможный вопрос о распиновке самого блока абс и есп — она полностью идентична, то есть просто вытащил фишку из одного и воткнул в другой : Пробег: км. Как скачать книгу бесплатно?
пежо 308 Ситрон с4 не работает вентилятор предохранитель реле блок управления вентелятором
