Двигатели для мотобуксировщиков с вариатором

Принцип действия и устройство

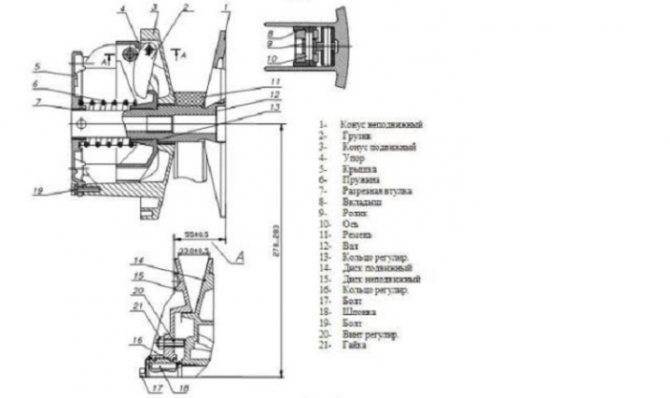

Рассмотрим всё пошагово, согласно схеме, прилагаемой производителем:

Регулятор центробежного типа составлен из фиксированного конуса, надетого на вал. Вариативный подвижный конус сопряжен с рядом грузов, движущихся вокруг осей. Упоры не дают им покинуть орбиту вращения, а вращательно-поступательное движение происходит непосредственно по направляющим роликам. Крышки с подпорными пружинами смонтированы непосредственно между специальным упором и второй крышкой. При помощи резьбового соединения на вал накручен статический конус и упор. На коленвале установлен неподвижный конус. Пружинная подпорка обеспечивает возможность холостого хода, потому что она разносит в отсутствии центробежной силы пару шкивных конусов, разъединяю двигатель и вариатор. При добавлении оборотов рукояткой газа, пружины поджимают систему, обеспечивая необходимое передаточное отношение. Запас хода специально отрегулирован так, чтобы половинки шкива не смогли выдавить наверх ремень до полного срыва. Для компенсации центробежной силы и противодействия гироскопическому моменту работает возвратная пружина, включающаяся только при скоростях вращения более 2000 оборотов в минуту. Этот показатель может падать по мере износа механических частей системы.

Трансмиссия — двухопорная или одноопрная?

Надо обратить внимание на то, какая используется трансмиссия. Сейчас на 90 процентов производители используют классическую бурановскую трансмиссию. Это вариатор Сафари и диски трансмиссии подвижный и неподвижный, полумуфта

Но опять же надо смотреть, как установлена трансмиссия

Это вариатор Сафари и диски трансмиссии подвижный и неподвижный, полумуфта. Но опять же надо смотреть, как установлена трансмиссия.

Она может быть установлена на кронштейнах, на двух опорах; есть одноопорные кронштейны. Плюс двухопорной трансмиссии в том, что она стоит на самоцентрирующихся подшипниках, которые компенсируют какое-то искривление вала, соосность и прочее. Помимо этого двухопорные кронштейны хорошо выдерживают моментальные нагрузки.

Движок оборотистый, соответственно, плавности троганья на нем нет, как на автомобиле со сцеплением. Когда вы даете газ, обороты повышаются, он резко схватывает и дергает. На одноопорном кронштейне он начинает гулять, он ходит ходуном. Из-за этого мы получаем перекос ремня вариатора, соответственно его быстрее начинает подъедать и прочее, – много факторов.

То же самое в самоходной одноопорной трансмиссии есть, он присутствует во всех практически. Из-за того что у удноопорника давление очень большое, на подшипник идет с вала, начинает их косить, перегревать, соответственно, они выходит из строя. На двух опорах такого нет, потому что там нагрузка за счет длинного плеча рычага равномерно распределена. И когда там стоят самоцентрирующиеся подшипники, они компенсируют любое искривление, соответственно, подшипники ходят долго, и нет никаких перекосов.

Если все это важно — то выираем мотособаку с трансмиссией на двухопорном кронштейне

Возможные неисправности и методы их устранения

В процессе эксплуатации вариатора «Арктик» могут возникнуть неисправности «неполадки», вызванные износом деталей, нарушением регулировок и правил технического обслуживания.

При своевременной замене трущихся элементов, грузиков, роликов, фрикционных вкладышей, следует строго выполнять основные правила:

Все трущиеся элементы смазывают перед эксплуатацией
Все изнашивающиеся детали заменяются на аналогичные новые
Все резьбовые соединения затягиваются с усилием, желательно с фиксатором резьбы

При выполнении данных рекомендаций вы увеличиваете срок службы данного изделия.

Позиция	Детали	Количество
1	Конус неподвижный	1
2	Конус подвижный	1
3	Пружина упора	1
4	Крышка	1
5	Упор	1
6	Грузик	4
7	Ролик	4
8	Ось грузика	4
9	Ось ролика	4
10	Вкладыш фрикционный	4
11	Пружина вкладыша фрикционного	2
12	Кольцо упорное	4
13	Гайка самоконтрящаяся	4
14	Втулка оси грузика	8

Устройство

Установка и регулировка вариатора «Сафари» требует ознакомления с инструкцией производителя. В ней объясняется принцип работы устройства, а также правила его монтажа и эксплуатации.

В состав механизма входит центробежный регулятор. Он включает в себя неподвижный и подвижный конус с грузиками. Последний из них вращается на осях. Также в состав механизма входят упор с роликами. По ним перемещаются грузики. У системы есть крышка и пружина.

Неподвижный конус с упором соединяются с валом при помощи резьбы. К коленчатому валу воротком привинчивается неподвижный конус. Холостой ход создается при помощи пружины. Ремень вариатора «Сафари» должен находиться на расстоянии от конусной поверхности на расстоянии 1-3 мм. Так происходит регулировка холостого хода. Зазор меняется при помощи колец, которые находятся между выступом и упором вала.

Ремонт вариаторной коробки

В работе коробок вариаторов иногда происходят сбои и поломки разного плана. Очень часто возникают шумы и скрипы различного типа. В данном случае может понадобиться разборка коробки передач. Этот процесс не такой сложный и при детальном изучении материала с ним можно справиться своими руками.

Этапы

Пред тем как приступить к разборке, стоит заранее подготовить специальные емкости для снимаемых деталей. Чтобы потом было легче собирать, емкости располагайте в очередности разборки. Если вы выполняете эту работу впервые и неуверены, что сможете запомнить порядок разборки, то весь этот процесс можно запечатлеть на фотокамеру. Запчасти также можно промаркировать.

Ремонтировать лучше в хорошо освещенном и проветриваемом помещении.

Теперь, когда вариатор разобран, необходимо провести проверку всех его узлов и систем

Особое внимание уделите состоянию подшипников, обратите внимание, не увеличен ли люфт. Посмотрите, в каком состоянии находится ремень и не ослабла ли его натяжка. Осмотрите шестерни, гидравлический блок и прочие детали возможно на них будут обнаружены дефекты

Самая распространенная неполадка, следствием которой являются шумы в коробке вариатор — это высокий износ подшипников. В данном случае не поможет ничего, кроме замены это можно сделать своими руками

Осмотрите шестерни, гидравлический блок и прочие детали возможно на них будут обнаружены дефекты. Самая распространенная неполадка, следствием которой являются шумы в коробке вариатор — это высокий износ подшипников. В данном случае не поможет ничего, кроме замены это можно сделать своими руками.

Очень важно вовремя выявить неисправность в коробке вариатор и устранить ее. Это позволит избежать более серьезных поломок, которые отремонтировать будет достаточно сложно, да и стоит это намного дешевле

Роль шкивов

Устройство основано на бесступенчатом клиноременном принципе передачи крутящего момента от двигателя на колесные оси. В комплект поставки входит только ведущий шкив

Обратите внимание, что ключевую роль играет только два основных параметра – это частота вращения, а также нагрузка, возникающая при сопротивлении дорожного покрытия под снегоходом. Сочетания этих показателей и определяют специфику использования транспорта в определенных условиях

Ведущий шкив обеспечивает ещё одну опцию – он полностью заменяет муфту сцепления. Если обороты вращения ДВС падают ниже показателя 2200 в минуту, то тогда вал и реверсивная коробка расцепляются.

Устройство и принцип работы

После приобретения вариатора для мотобуксировщика рекомендуется внимательное ознакомление с инструкцией. Изучив правильность эксплуатации, можно продлить срок службы своей мототехники. В составе механизма имеется регулятор центробежного типа, в котором находятся конусы с грузиками подвижного и неподвижного вида. Чтобы грузики могли перемещаться, при их производстве используют упоры с роликами. Также в конструкции механизма присутствуют крышка и пружинка.

Неподвижный конус, у которого есть упор, прикрепляется к валу благодаря резьбе. Коленчатый вал монтирован к неподвижному конусу. Пружина необходима, чтобы создавать холостой ход. При правильной установке расположение вариаторного ремня должно быть фиксировано в 1-3 миллиметрах от поверхности конуса. Такой вариант способствует регулировке холостого хода. Для смены зазора используются кольца, что располагаются на границе упора вала и выступа. В работе вариатора прослеживается определенный алгоритм:

вращается регулятор;
возникают центробежные силы;
центробежные силы оказывают влияние на грузики.

Вышеперечисленные действия способствуют ременному сжатию шкивной канавки в вариаторе. Возвратная пружина оказывает противодействие центробежной силе. По этой причине грузики беспроблемно могут преодолеть противодействие. Количество оборотов в минуту должно составлять не меньше 2200. Когда превышается данный порог, сила, что воздействует на ремень, возрастает до рабочего показания. При этих факторах возникает крутящийся момент, а сопротивление пересиливается.

Преимущества автоматического сцепления

Итак, не углубляясь в особенности работы центробежного сцепления или вариатора, перечислим основные достоинства данного решения на вездеходе:

Простота конструкции. Сцепление срабатывает автоматически в результате центробежной силы, что уже исключает необходимость применения гидравлических или механических приводов. Если взять в пример понижающий редуктор с центробежным сцеплением для двигателя Лифан, то его конструкция предельно проста. Ломаться там почти нечему, разве что диски со временем стираются. С вариатором чуть посложнее.
Двигатель не глохнет при перегрузках. Если, скажем, на автомобиле мы будем страгиваться на низких оборотах, то двигатель, скорее всего, заглохнет. В случае с автоматическим сцеплением такая ситуация исключена. И это является огромным плюсом на бездорожье.
Удобство. Не нужно выжимать сцепление: поддал газу — поехал, сбросил газ — остановился или переключил передачу.

Теперь недостатки:

Сложнее контролировать крутящий момент на колесах. Например, с автоматическим сцеплением ехать внатяг на холостых оборотах не получится.
При езде на малых оборотах диски автоматического сцепления быстро изнашиваются, т.к. центробежной силы недостаточно для их сжатия, что способствует их проскальзыванию.
Невозможность мгновенного выключения сцепления. Пока обороты двигателя не снизятся до холостых, сцепление не отключится. Это мешает при переключении передач и, например, попытке выбраться из ямы враскачку.

Вот вроде бы все основные моменты, касающиеся использования автоматического сцепления на вездеходной технике.

Вывод

Что касается моего самодельного трайка, то после установки китайского мотора с центробежным сцепление, ехать по бездорожью стало гораздо легче. Можно страгиваться на любой передаче вплоть до третьей, при этом двигатель не заглохнет даже в тяжелых условиях, чего нельзя было сказать об Ураловском моторе. Конечно, тут дело еще в передаточных числах трансмиссии; первая передача с Ураловским двигателем была слишком быстрой для бездорожья.

Устройство

Как отличить подделку?

Купить оригинальный вариатор Арктик очень просто, его легко отличить по надписи, отлитой на внешней крышке.

Чистота обработки частей вариатора, отсутствие микротрещин, повышает доверие к качеству изделия у потенциальных покупателей.

Крышка вариатора крепится шестью болтами М6 (разной длины), и снимается без труда в отличие от поддельного Арктика.

В центре крышки имеется отверстие, в котором виден торец неподвижного вала вариатора.

В отверстие крышки запрессовано медно графитовое кольцо, обеспечивающее скольжение крышки по валу — контрафактные Арктики такого кольца часто не имеют, либо оно сделано из другого материала.

Систематический или Гидраматический? Как правильно выбрать автомат

Раньше выбирать, какую коробку передач установить в машину, было просто. Если вы хотели переключить передачу самостоятельно, вы выбирали ручную, а если нет, то выбирали автомат. Однако в наши дни все гораздо сложнее.

Да, механических коробок передач больше, чем когда-либо – педаль сцепления и рычаг переключения передач – и вперед. Другое дело, когда речь идет об автоматике, ее несколько разновидностей.Чтобы помочь вам отличить двойное сцепление от вариатора, мы составили удобное руководство, которое поможет вам определить, какая автоматическая коробка передач подходит именно вам.

Традиционный автомат

Традиционные автоматические коробки передач по-прежнему доступны во многих моделях. Распространенные примеры включают восьмискоростной двигатель, который есть в большинстве BMW, Jaguar и Land Rover, и девятискоростной, который скоро будет доступен во многих других автомобилях.

В них используется то, что называется преобразователем крутящего момента, который выполняет ту же работу, что и сцепление, но работает, используя сопротивление гидравлической жидкости для передачи тяги от двигателя к коробке передач, а затем на колеса.В результате переключение передач можно производить без необходимости отпускать педаль акселератора. Обычно компьютер решает, когда переключать передачу, хотя в большинстве традиционных автоматов также есть ручной режим, который позволяет водителю решать.

Использование мотоблока

В конструкции можно использовать мотоблок, который ляжет в основу. Однако при этом удастся добиться скорости, равной 5 км/ч. Из транспортерной ленты необходимо изготовить две гусеницы, а корд будет однослойным. Применив отходы пластиковых труб, вы сможете выполнить траки. Применив полиэтилен, нужно будет выпилить ведущие звезды с помощью лобзика.

Мотособака из мотоблока своими руками изготавливается по технологии, которая предполагает дополнение техники сидячими санками. Кондуктор выполняется из старой двери, на поверхность которой необходимо набить штапики и бруски, расстояние между ними составит 35 мм. На ведущую звездочку надеваются гусеницы и натяжное колесо.

Как устроен

Различают несколько разновидностей вариаторов «Сафари», они отличаются друг от друга только по массе грузиков. Главная часть механизма, отвечающая за правильную работу – центробежный регулятор. Он представлен конструкцией из нескольких элементов:

пружинного нажимного механизма;
диска на подвижном конусе;
упора;
ведущего и ведомого шкива;
грузиков подвижного конуса, которые крутятся на своих осях;
вариаторного вала;
крышки вариатора.

К другим конструктивным особенностям относится и то, что в механизме расположен неподвижный конус с упором. Он присоединен к валу с помощью правой резьбой. Нажимные детали с пружиной, предназначенной для того, чтобы происходил возврат двигающегося конуса в первоначальное состояние, если будут снижены обороты двигателя с вариатором «Сафари» на транспортном средстве.

Для каждого конуса выполняется отдельная балансировка, для мелких деталей не требуется выполнение этого сложного процесса. При работе силовой установки без нагрузки на холостом ходу водителю рекомендуется следить за тем, чтобы между ремнем и подвижным шкивам оставался небольшой промежуток, составляющий 1-3 мм. Откорректировать этот зазор можно с помощью специальных колец.

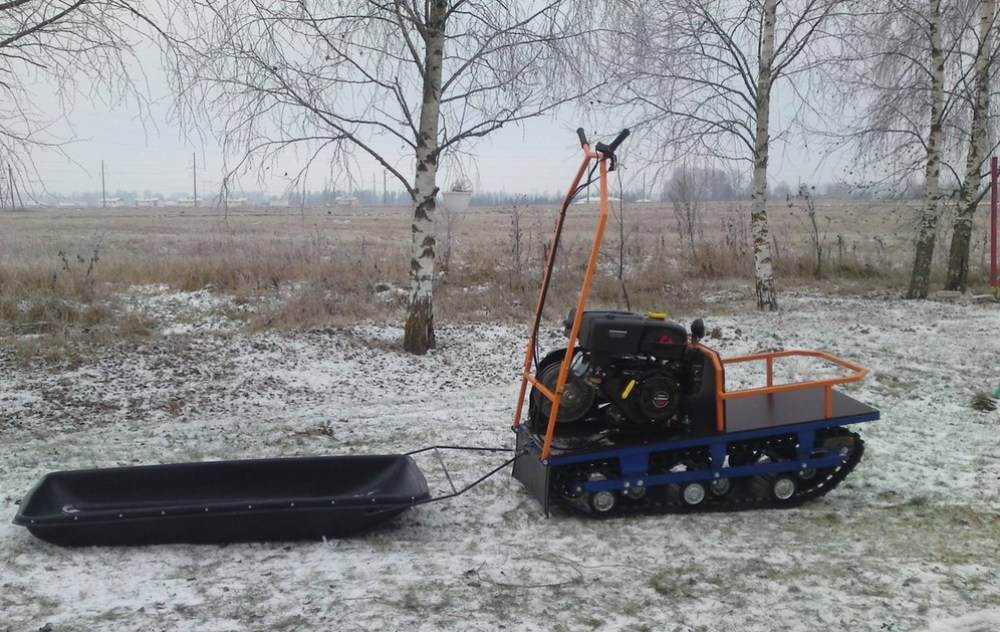

В чём разница между снегоходом и мотобуксировщиком

По своей сути мотособака является упрощённой версией снегохода. К преимуществам снегохода можно отнести скорость, динамику и маневренность, в остальном он проигрывает мотобуксировщику.

Мотособаки имеют более маленький вес и габариты, что упрощает хранение.

Мотобуксы выигрывают в проходимости, так как они на гусеничном ходу, а также потребляют меньше горючего и масла. Ко многим моделям подходит даже дешёвое машинное масло.

В отличие от снегохода мотособаки не требуют консервации, имеют больший рабочий ресурс и намного реже ломаются.

Мотобуксировщик во многом лучше снегохода. Если вам необходима техника для хозяйственных нужд или для поездки в лес, то смело берите мотособаку. Если же те вам нужна для длительных поездок и вам важна скорость и манёвренность, то лучше взять снегоход.

Разновидности мотобуксировщиков

Все гусеничные буксировщики разделяются на 2 варианта исполнения – передне- и заднеприводные. Сторонники есть и у того, и у другого типа привода. Объективно, разница заключается в следующем.

Основной плюс мотособак с задним приводом – маневренность и управляемость за счет того, что центр тяжести смещен ближе к месту сцепки. Они отлично идут груженые. Однако пустой мотобуксировщик постоянно встает на дыбы, на подъеме опрокидывается, а на снегу просто закапывается.

В переднеприводных мотобуксировщиках центр тяжести смещен к переду, что увеличивает пятно контакта гусеницы с поверхностью. Проходимость таких мотобуксировщиков практически не зависит от загрузки, что в целом обеспечивает лучшую тяговитость и ходовые характеристики.

Высокие нагрузки на кормовую часть буксировщика приводят к более частому выходу деталей привода из строя. Чаще всего лопаются пружины балансирных тележек, которые сразу же режут гусеницу по кругу. Вызывает проблемы даже замена подшипников ходовой части, для чего нужны серьезные демонтажные и регулировочные работ. Необходимо снять двигатель, отрегулировать поперечное и продольное смещение вариатора, тогда как ремонт переднеприводной компоновки не сталкивается с подобными трудностями.

Таким образом, переднеприводные собаки более проходимые, менее требованные в уходе, ими проще управлять и движутся они быстрее.

Какой вариатор лучше – Альпина или Сафари

В сегменте мотобуксировщиков и снегоходов в части коробок передач идет неусыпная конкуренция между двумя зарекомендовавшими себя агрегатами – Сафари и Альпина. Оба изделия штатно устанавливаются на снегоходы Тайга и Буран. Также оба имеют схожие характеристики – отличия присутствуют лишь в деталях – максимальная работа оборотов и общая масса. Однако при детальном сравнении вполне возможно выявить нюансы, которые позволяют отдать предпочтение Сафари, а именно:

максимальная тяговая масса буксируемого веса у Сафари пусть и не намного, но все же выше – 150 кг (в отличие от 140 кг);
максимальное количество оборотов также выше у Сафари, что позволяет развить большую скорость;
в плане ремонтопригодности оба изделия заслуженно приобрели хорошую репутацию среди владельцев как надежные устройства и довольно доступные для самостоятельного ремонта;
по стоимости оба конкурента также примерно равны – вариатор Сафари в сборе или Альпину можно приобрести в пределах 4-6 тысяч рублей.

С небольшим преимуществом Сафари по потребительским характеристикам и свойствам обходит своего конкурента Альпину. Остальные модели отечественного и китайского производства по своим характеристикам в сумме уже значительно уступают данным моделям.

Дополнительные аксессуары

Из аксессуаров для таких устройств выделяют следующие:

Модуль толкач, посредством которого легче контролировать проходимость мотособаки. Как правило, эти устройства оснащены двумя сиденьями.
Сани, выполненные из плотного листового пластика, толщина которого составляет 8 мм, металлического каркаса и защитных подкладок на днище (высота – 13 мм, ширина – 5 см). В санях имеется возможность транспортировать толкач.
Подвеска склизового типа, с помощью которой можно усовершенствовать показатели проходимости мотособаки по талому либо глубокому снегу.
Чехол, который убережет транспорт от отрицательного воздействия ветра и осадков. Наличие чехла позволяет снизить изнашивание мотобуксировщика и повысить время использования транспорта.
Муфты, защищающие пользователя от мороза, ветра, снега и дождя. Их изготавливают из нескольких тканевых слоев. Верхний, как правило, отличается высокой плотностью и влагоустойчивостью. Внутренний слой предполагает наличие полиуретановых вставок и мягкую подкладку. Муфта быстро греет руки водителя и исключает вероятность попадания влаги либо ветра.

Как установить вариатор Сафари

Для правильной и корректной установки вариатора как в снегоходы, так и буксировщики, необходимо пользоваться инструкцией производителя и соблюдать правила техники безопасности. Аппараты должны быть обесточены, все их системы должны быть исправны, в противном случае велика вероятность некорректной работы вариатора.

В случае нахождения в процессе монтажа неисправности ее необходимо устранить до полной установки. Также для монтажа трансмиссии вариатора сафари не потребуется специальных ремонтных навыков, лишь ключи для регулировки зазоров должны иметь различные головки.

Установка вариатора Сафари на мотобуксировщик

В части установки прибора на мотобуксировщик производителем не предполагается особых отличий. На большинстве буксировщиков предусмотрено штатное место для монтажа вариатора, который по своим габаритам подходит для данных креплений. Последовательность установки аналогична для снегоходов, однако при настройке холостого хода и набора крутящего момента присутствуют свои нюансы. Буксировщику без надобности набор высокой скорости – упор сделан на тяговые характеристики. Поэтому при настройке необходимо выставлять зазоры и прижимную силу шкивов с учетом характеристики повышенной тяги аппарата.

Установка вариатора сафари на «Буран» и «Тайгу»

Для установки данного аппарата в корпус снегохода необходимо соблюдение определенных правил, указанных производителем:

перед производством установки необходимо демонтировать старый аппарат и проверить работоспособность остальных систем буксировщика или снегохода, а также расчистить пазы для монтажа;
конус устройства должен быть подсоединен к коленчатому валу двигателя снегохода одной частью, другой при помощи резьбы соединяется с упором;
шкивы устанавливают при помощи крепежа в штатные посадочные места, между ними должен быть закреплен ремень (в последующем должна быть проведена регулировка холостого хода и установлены);
после установки корпуса необходимо произвести настройку работы системы с данным двигателем, помимо холостого хода ей подлежат зазоры между шкивами и прижимная сила пружины.

Важно! При установке данного аппарата в штатное место владельцу необходимо придерживаться строгих рекомендаций производителя. При неправильной установке отдельных элементов некорректная работа вариатора гарантирована.

Чем мотобуксировщики лучше снегоходов?

Огромный плюс буксировщика в том, что это многофункциональная машина. На ней можно перевозить людей на санях, лыжах или использовать для перевозки небольших грузов. Мотособаки обладают большой проходимостью, поэтому у них достаточно большой спектр применения. Не менее существенным является то, что они легки в управлении. И, конечно же, огромным плюсом является размер и вес. Снегоход — это достаточно громоздкая машина, чтобы ее довезти до места назначения, необходим прицеп или как минимум газель, тогда как мотопес спокойно помещается в багажник джипа.

При таком не большом размере буксировщик может развивать скорость до 50 км/ч, а расход топлива в 4-5 раз меньше, чем у снегохода. Ну, и конечно же, нельзя забывать о цене, она на много меньше любого снегохода. И это еще далеко не все плюсы.

Плюсы и минусы использования автоматического сцепления на вездеходной технике

Приветствую! Как на самодельные, так и на серийно выпускаемые вездеходы часто устанавливаются китайские двигатели Лифан или их аналоги под другими марками. Эти моторы обычно устанавливаются вместе с понижающим редуктором и автоматическим сцеплением, либо с вариатором. И в том, и в другом случае сцепление получается автоматическим; при увеличении оборотов двигателя вездеход страгивается с места.

Но на вездеходной технике вполне может использоваться и обычное сцепление, как в автомобиле. Опираясь на свой опыт эксплуатации самодельного трайка из мотоцикла Урал, я постараюсь выделить основные преимущества и недостатки автоматического сцепления по сравнению с принудительным.

Напомню, что изначально трицикл был с родными Ураловскими двигателем, КПП и, соответственно, сцеплением. Сейчас же там установлен китайский двигатель Forza (аналог Lifan) с понижающим редуктором и автоматическим сцеплением, плюс КПП от “классики”. Подробнее про трайк можете почитать в этой статье. Конечно, это не совсем вездеход, но, думаю, основные принципы управления те же.

Техобслуживание

Вариатор «Сафари» требует периодического техобслуживания. Эту процедуру выполняют через каждые 3 тыс. км пробега. Потребуется смазать вал. Он находится под разрезной втулкой. Смазка должна быть универсальной типа литола. Это предотвратит преждевременное разрушение металлических деталей.

На осях утяжелителей, а также состояние материала вкладышей необходимо проверять через каждые 6 тыс. км пробега. Степень износа можно определить, измерив расстояние люфта. Он не должен достигать более 1 мм. Также определяется величина зазора направляющих и вкладышей конуса подвижного типа. Здесь должен определяться зазор не более 1,5 мм.

Чтобы резина не наволакивалась на вал, двигатель должен прогреваться исключительно в нейтральном положении. Если на этом конструкционном элементе появляется налет из резины, его необходимо удалить при помощи ветоши. Материал смачивается перед очисткой в бензине.
