Промывать или нет?
Многие механики с многолетним стажем и рядовые владельцы автомобилей уверены в том, что «уставший» ДМРВ можно оживить элементарной промывкой – то есть вынуть его из корпуса и хорошенько «пролить» каким-нибудь «карбклинером» или спиртом примерно так же, как 20-30 лет назад это делали с жиклёрами карбюратора. В действительности же существуют специализированные составы для очистки датчиков, которые не имеют ничего общего с растворителями отложений, использующимися для промывки карбюраторов. Поэтому и цена у таких «узкозаточенных» очистителей ДМРВ совсем другая — и, как нетрудно предположить, более высокая. К тому же производители подобных жидкостей прямо указывают, что они не сделают чудес и не превратят “полудохлый” датчик в совершенно новый, а предназначены для профилактической промывки исправных ДМРВ — снять загрязнения, связанные с пылью и масляным туманом, попавшим во впускной тракт из системы вентиляции картера.
Обратите внимание: для промывки используется специализированный состав именно для чистки ДМРВ, а не универсальный очиститель карбюратора или топливной системы
Практический опыт применения подобных “чудо-средств” показывает, что они действительно могут немного снизить показания еще исправного датчика, а вот вышедшему за 1,05 В подобные манипуляции уже будут что мёртвому припарки…

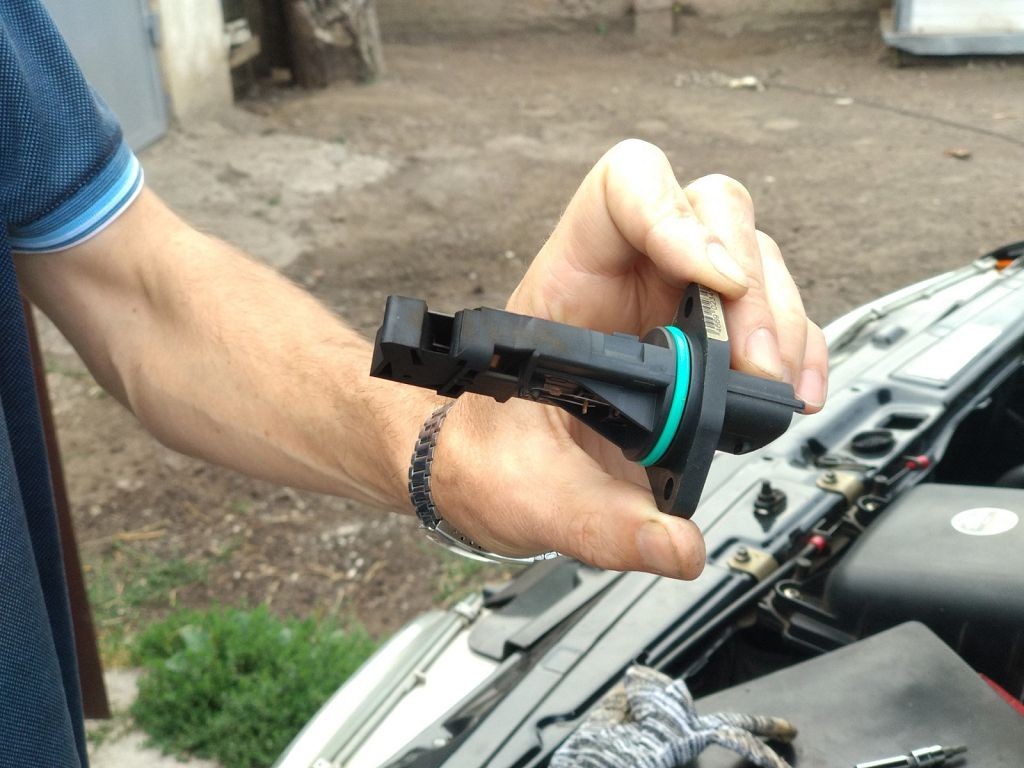

Главное – не повредить снятый датчик, который боится даже пыли, не говоря уже о механическом воздействии
Многие водители по неопытности сами губят ещё живые датчики при промывке. Чувствительные элементы нельзя трогать руками или протирать ветошью, да и сильный напор жидкости кроме вреда ничего не принесёт
Поэтому к чистке ДМРВ в гаражных условиях нужно относиться с большой осторожностью и помнить:если датчик уже «умер», то это неопасно иему уже не поможет, но, даже если он еще вполне исправен, эта процедура может и не принести заметного результата
Конструкция ДМРВ
Автолюбители именуют датчик ДМРВ расходомером, в специальной литературе он обозначен, как волюметр. Внутри этого электронного прибора фактически измеряется, не объем воздуха, сквозь него проходящего, а его масса в единицу времени, причем, сжатого.
Поскольку закон Ома знаком каждому выпускнику школы, устройство ДМРВ понятно для 100% автолюбителей:
- прибор является аналогом анемометра, измеряющего скорость потока;
- внутри трубчатого корпуса с воздушным дефлектором и сетчатым металлическим экраном на входе перпендикулярно потоку вставлен сам датчик с разъемом, выходящим наружу;
- внутрь датчика на нить или пленку подаем ток 500 – 1200 мкА, снимаем величину напряжения 0 – 1 В при обратном потоке или 1 – 5 В в обычном режиме;
- при прохождении тока элемент разогревается, увеличивается его сопротивление (500 – 700 Ом), соответственно изменяется напряжение;
- воздушный поток охлаждает провод, сопротивление уменьшается, напряжение увеличивается.

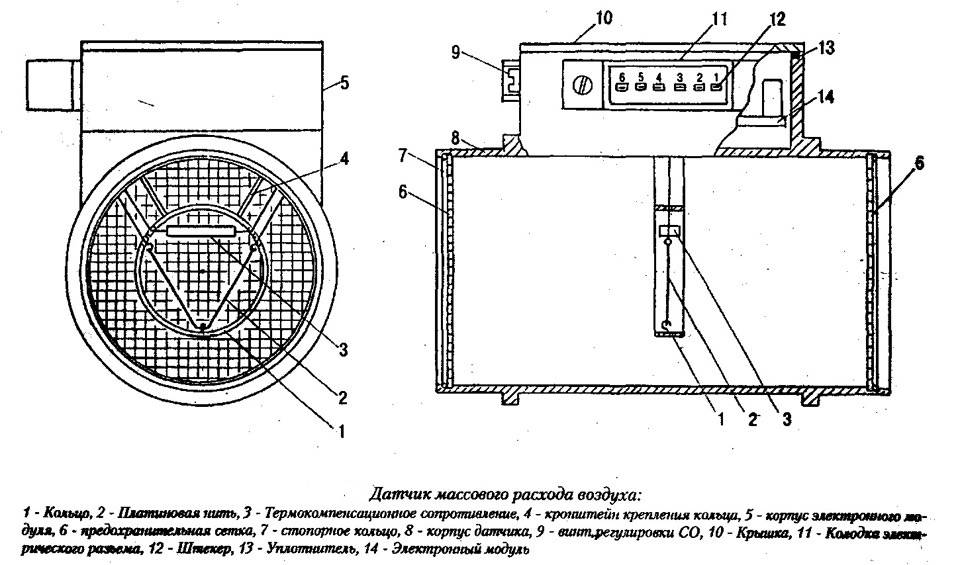

Рис. 4 Конструкция нитяного ДМРВ
Производится подключение ДМРВ по нижеприведенной схеме:
- зеленый – на массу;
- бело-серый – напряжение на выходе;
- желтый – сигнал входной;
- темный – сигнал выходной.
Рис. 5 Схема подключения ДМРВ
В пленочный ДМРВ встроен платиновый резистор на керамической пластине. В нитяном датчике сопротивление изготовлено из сплава иридия и платины. Первые модели ВАЗ комплектовались датчики, контролировавшие расход по частоте выходного сигнала. В настоящее время на отечественных машинах и иномарках стоят ДМРВ, определяющие расход по напряжению.
Рис. 6 Пленочный ДМРВ
Для повышения функционала в работающем датчике используется два термозависимых элемента. Поскольку разница температуры воздуха может вносить в показания прибора ошибку, второй нитяной элемент ее компенсирует, измеряя температуру среды. Общим для всех приборов является наличие регулировочного винта, которым своими руками корректируется СО. Отличаются конструкции разных производителей следующими деталями:
- толщина нити – 0,07 – 1 мм;
- способ крепления термозависимого элемента – лазерная сварка, зацепление петлей на упругом подвесе;
- геометрия нити – V-образная либо П-образная;
- конструкция стойки – квадратная исключает ошибку при повороте элемента вокруг оси.

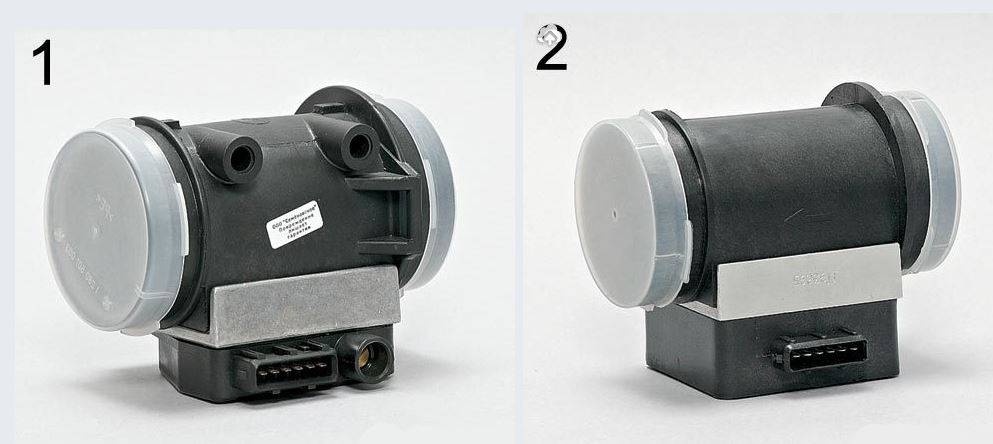

Рис. 7 Немецкий датчик и российский аналог
Кроме этих отличий следует учесть факторы:
- нитяные приборы начала выпускать компания Бош и Дженерал Моторс, затем появились взаимозаменяемые аналоги завода АПЗ и АОКБ Импульс;
- внедрила пленочный ДМРВ Сименс, его скопировал Калужский НПП АВТЭЛ;
- нить разогревается до 140 – 170 градусов, пленка до 100 градусов;
- точность измерения пленочных модификаций ниже – 4%, нитяных выше – 1%;
- между собой приборы взаимозаменяемые, но только вместе с пучком проводов, так как распиновка провода не совпадает.
Рис. 8 Разъем датчика
В настоящее время нитяные датчики сняты с производства в Европе по ряду причин:
- низкий уровень технологичности производства нити;
- наличие корректирующих лямбда-зондов;
- автоматическая тарировка пленок на продувочых установках.
Другими словами, производители пожертвовали быстродействием и высокой точностью ради значительного снижения себестоимости пленочных ДМРВ.
Существует датчик ДМРВ М отечественного производства с защитой от «переплюсовки», КЗ и кондуктивных помех.
Рис. 9 Модификация ДМРВ М
В нитяные датчики по умолчанию заложен принцип самоочищения термозависимого элемента. После остановки двигателя ЭБУ самостоятельно подает на нить ток для разогрева до 1000 градусов в течение 1 секунды. Налипшая грязь при этом полностью выгорает.
Как обмануть ДМРВ?
Чтобы обойти расходомер, можно вместо него установить диод, это – своего рода обманка. Чтобы данное устройство работало корректно, силовой агрегат машины должен функционировать без перебоев. Если в работе двигателя появятся неисправности, смысла от использования обманки не будет.
Для выполнения задачи потребуется диодный элемент, обладающий просадкой на 0,3 вольта. Суть его установки заключается в том, чтобы обмануть микропроцессорный модуль двигателя. Купить такую деталь можно в любом магазине радиоэлектроники. Устройство будет применяться для отправки с опорных пяти вольт на сигнальные 4,7 В. В результате этого микропроцессорный модуль посчитает, что расходомер фиксирует большой объем потока воздуха.
Загрузка …
Место установки
Для экономии топлива современные авто оснащены инжекторными двигателями с электронным зажиганием. В упрощенном виде инжектор представляет собой точечный впрыск смеси через форсунку в цилиндр либо тракт впускной. Блок управления ЭБУ обычно называют «мозгами» машины, именно этот орган корректирует четыре основных параметра электронной системы управления ЭСУД:
- частота впрыска;
- момент впрыска;
- доза топливной смеси;
- соотношение топлива и воздуха в ней.
Для получения этих данных использован принцип выносных датчиков. Например, момент впрыска определяется по показаниям датчика коленвала ДПКВ, а за пропорции смеси отвечает именно ДМРВ. Весь поступающий в двигатель машины воздух проходит через дроссельную заслонку, которая находится между коллектором впускным и фильтром воздушным.

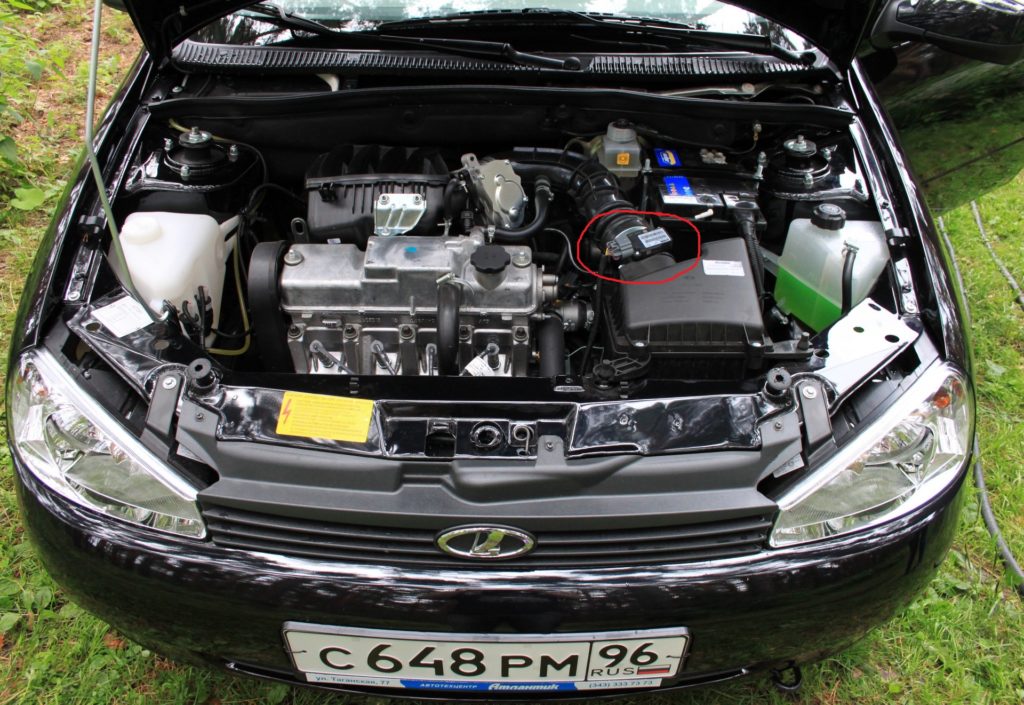

Рис. 3 Расположение волюметра
Поэтому логичнее всего искать ДМРВ непосредственно перед дроссельной заслонкой, где он и стоит
Внимание: На контроллер передается информация с семи датчиков: распредвала ДРВ, детонации ДД, лямбда-зонда, дроссельной заслонки ДПДЗ, системы охлаждения ДТОЖ, волюметра ДМРВ и коленвала ДПКВ. На основе этих сигналов происходит отключение модуля зажигания, включение бензонасоса и форсунок, вентилятора и регулятора ХХ
Принцип работы
Принцип действия ДМРВ может быть основан на подсчете вихрей Крамана либо смещении ползунка потенциометра посредством лопасти, установленной на потоке подачи воздуха.
Первый вариант считается более надежным, поскольку не оснащается подвижными элементами конструкции. В данном случае устройство подсчитывает вихри Крамана, появляющиеся в ламинарном потоке воздуха. На пути последнего в качестве сопротивления используются специальные препятствия с острыми кромками. С них срывается воздушный поток, который линейно зависит от своей скорости. Контроллер такого типа работает исключительно в случае, если в воздухе есть турбулентность.
Если скорость воздуха будет слишком высокой, это может привести к образованию паразитных пульсаций давления. Поэтому конструктивно устройства часто дополняются входом для изменения величины чувствительности измерительного компонента. Это может потребоваться при невысокой скорости прохода воздушного потока, когда силовой агрегат функционирует на холостом ходу. ДМРВ вихревого типа на старых авто использовали два ультразвуковых элемента — передатчик и приемник. Затем стали применять устройства, в которых функцию измерения пульсаций для подсчета вихрей выполняет нагревательная нить.
Канал «StarsAuto» рассказал о конструктивных особенностях, а также принципе действия автомобильных расходомеров.
Если датчик оборудован измерительным потенциометром, то он функционирует по принципу смещения ползунка. Его рабочая лопасть оснащается пружинкой и устанавливается в потоке расходуемого воздуха мотором. Если он увеличивается, происходит пропорциональное смещение лопасти. Поток имеет пульсирующий характер, соответственно, для снижения эффекта пульсаций лопасть контроллера соединяется с демпфером. С ней также связан ползунок потенциометра, который при работе датчика смещается на уровень, пропорциональный объему воздушного потока.
Этот элемент конструкции выполняется на керамической поверхности, где установлены резисторные элементы делителя напряжения. Их выводы располагаются в ряд и покрываются специальным резистивным слоем. Ползунок устройства прижат к контактной составляющей. Благодаря этому уровень напряжения на нем соответствует величине в точке контакта с резистивным слоем. Если лопасть меняет свое положение, происходят перемещения элементов, что приводит к истиранию ползунка.
Как диагностировать неисправность?
Кроме косвенных признаков, о которых мы упоминали выше, существует вполне объективный параметр, указывающий на состояние датчика и его ресурс — это рабочее напряжение при включенном зажигании. Изучимего на примере «вазовского» датчика как одного из самых распространённых.

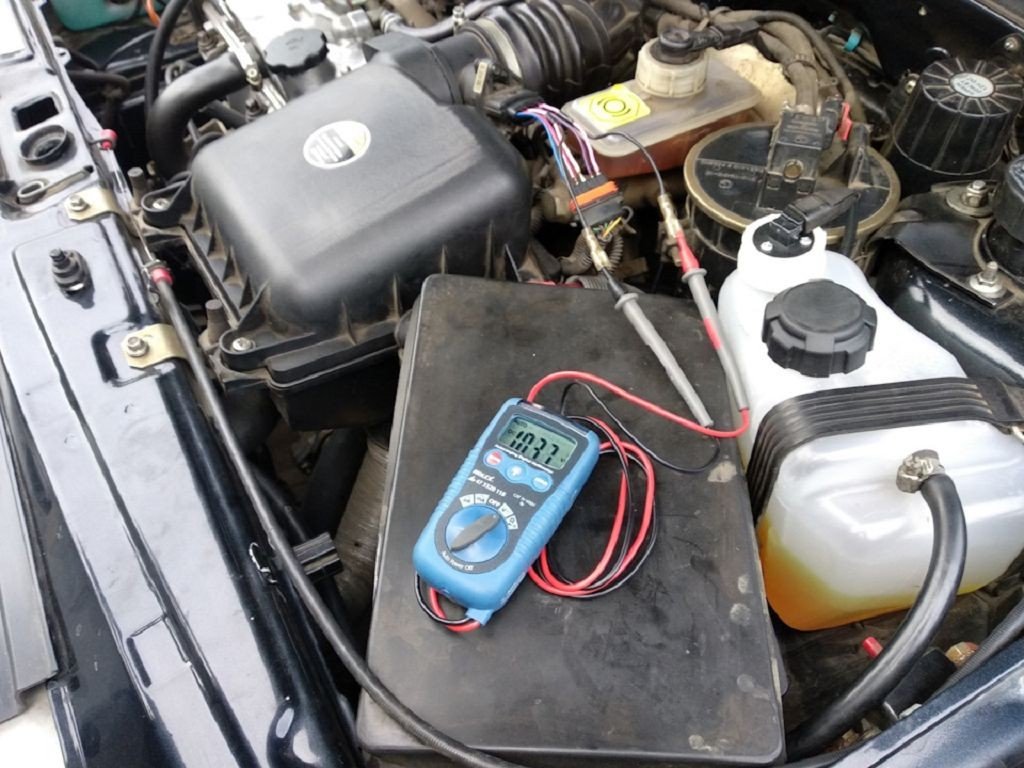

Подключив мультиметр в режиме измерения постоянного напряжения и включив зажигание, можно снять показания по выходному напряжению ДМРВ. Для новой или “эталонной” детали он составляет 0,996 В.
Дальше параметры оцениваются так:
1,010-1,019 В — хорошее состояние, о замене пока не нужно думать
1,020-1,029 В – датчик работоспособен, это примерно половина остаточного ресурса
1,030-1,039 В — еще исправен, но ресурс подходит к концу
1,040-1,049 В – ДМРВ на грани выхода из строя, скоро потребует замены
1,050 В и выше — расходомер требует немедленной замены

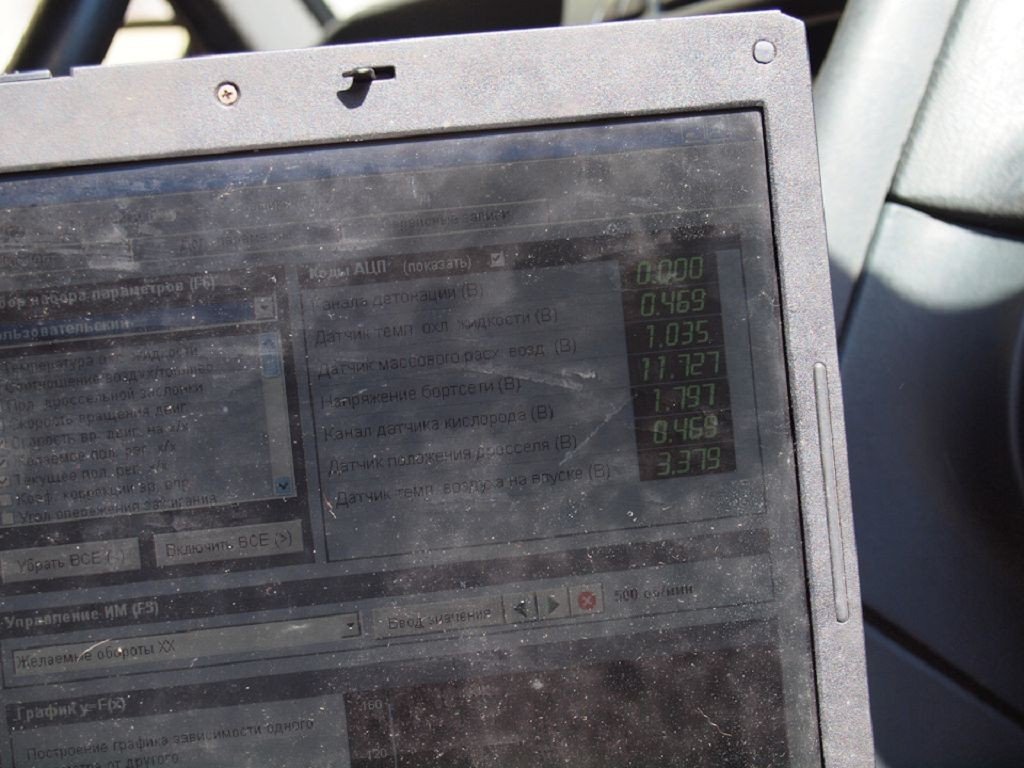

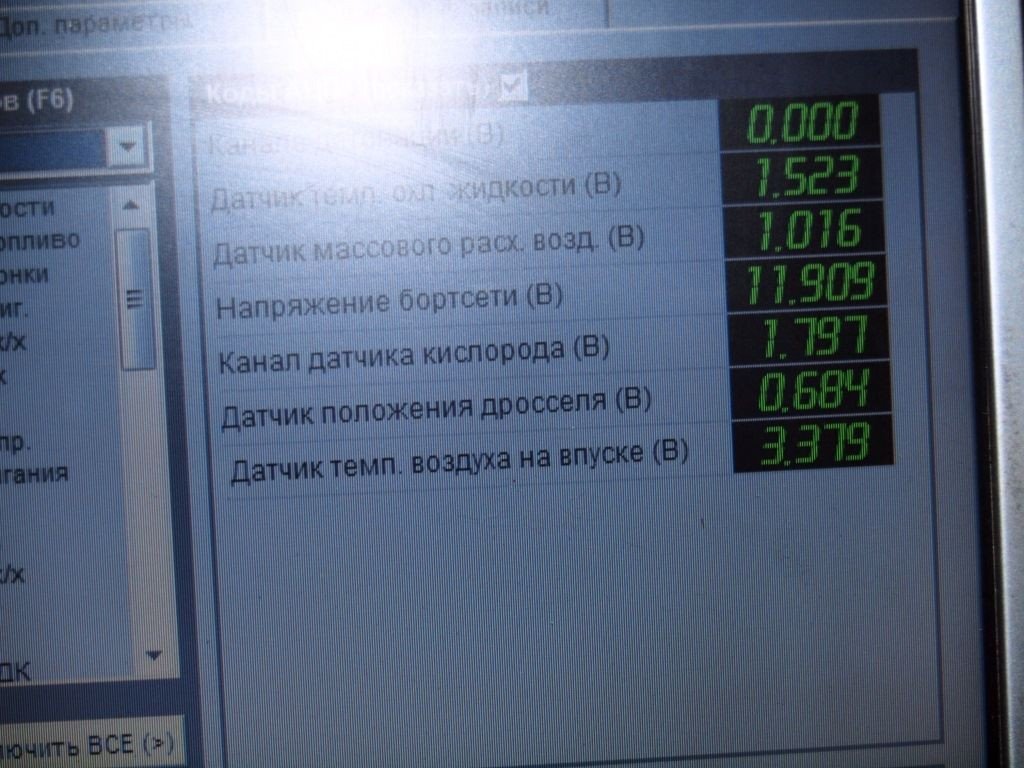

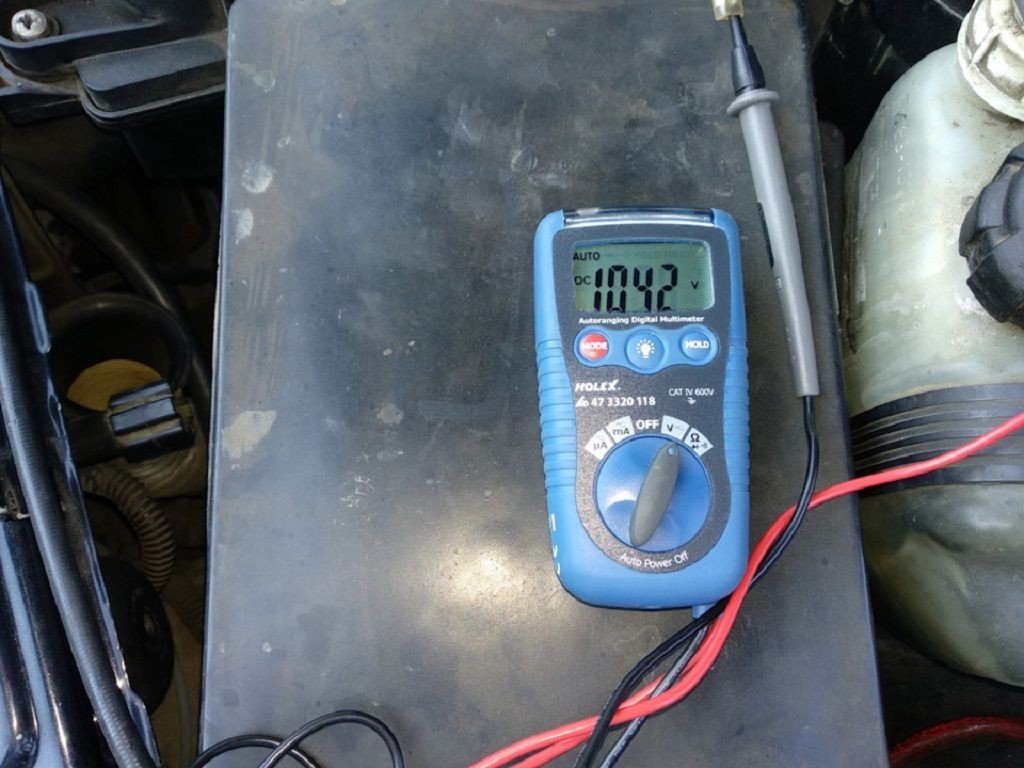

При параметре 1,016 В (первое фото) датчик в хорошем состоянии, а вот 1,035 В – уже повод задуматься о покупке нового
Нужно учитывать, что многие тестеры завышают показания, поэтому существует риск «приговорить» вполне исправный датчик. К тому же его параметры во многом зависят от чистоты «масс» в цепи.

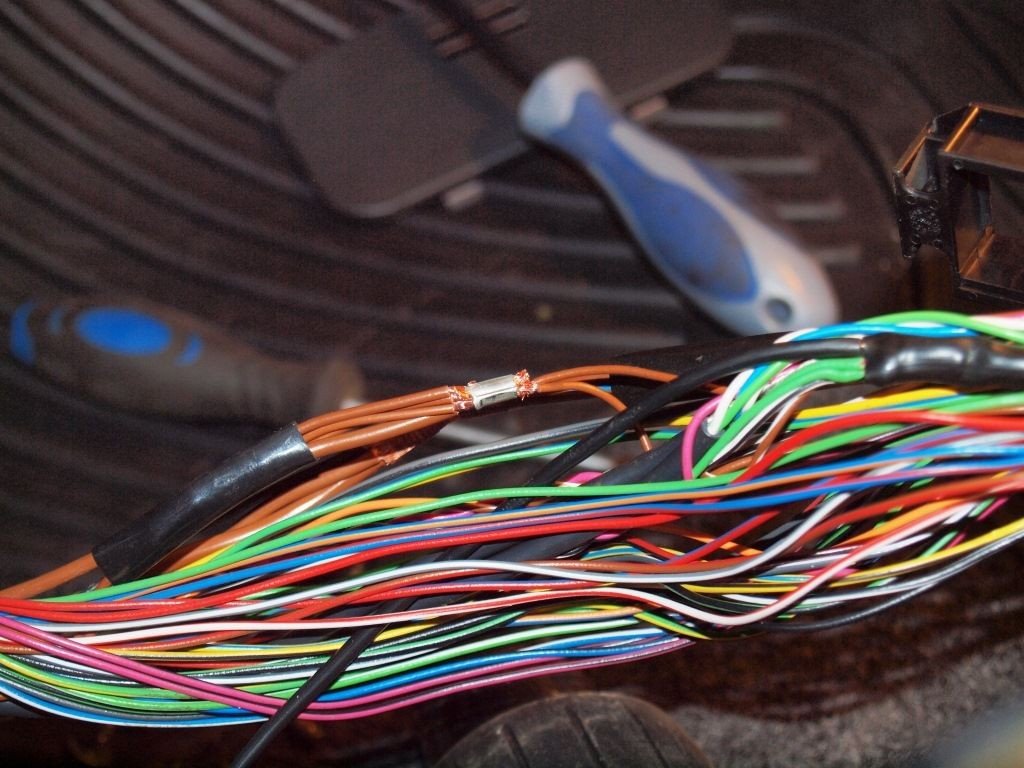

Плохой обжим проводов или сгнившая «коса» могут повлиять на корректность работы как ДРМВ, так и ДАД, что особенно характерно для моторов старых автомобилей
Лучше всего до покупки не самого дешевого датчика установить сначала заведомо исправный «бэушный», одолжив его для проверки на время у коллеги по работе, соседа по стоянке, знакомого по форуму с такой же машиной и т.д. Также стоит больше верить показаниям диагностического сканера, подключенного к разъему OBD-2, чем дешевому мультиметру.
Неисправность датчика
Как и все приборы, рассматриваемый датчик может выйти из строя. Следует точно установить, что причина проблем с двигателем именно в нём, и принять соответствующие меры.
Признаки
Неисправность ДМРВ можно обнаружить по следующим признакам:
- горит сигнал об ошибке Check engine;
- увеличился расход бензина;
- падает мощность, двигатель глохнет;
- уменьшается набор скорости;
- запуск произвести трудно или невозможно;
- перебои и неровная работа двигателя на холостом ходу.
Важно! В этом случае стоит обратиться на станцию техобслуживания, чтобы определить причину поломки, так как вышеперечисленные признаки могут означать и наличие других неисправностей
Причины
Факторы, вызывающие неисправности ДМРВ, бывают следующие:
- засор воздушного фильтра. По этой причине воздух содержит много частиц грязи, которые попадают в датчик и вызывают его поломку;
- иногда бывает, что сам датчик исправен, но в шланге соединения ДМРВ с дроссельным модулем есть трещины;
- износ колец и сальников поршня вызывает избыток масла газов картера. Маслянистая плёнка забивает датчик.
Диагностика
При подозрении на неисправность ДМРВ необходимо провести его проверку:
нужно демонтировать это устройство и провести внешний осмотр
Если прибор термоанемометрический, то необходимо обратить внимание на то, чтобы не были повреждены платиновые нити. Обрыв нити указывает на то, что датчик неисправен;. можно отключить источник питания от датчика и завести двигатель
можно отключить источник питания от датчика и завести двигатель
Если количество оборотов заметно увеличилось (часто выше 1500 оборотов), то это сигнализирует также о неисправности прибора. Надо сказать, что у некоторых инжекторных систем увеличение оборотов не происходит;
определённые модели ДМРВ можно протестировать вольтметром или мультиметром. При нормальной работе напряжение в нём находится в диапазоне 0,9–1,4 В. Более высокие показания свидетельствуют о неисправности прибора;
вот как ещё можно просто определить проблему в этом приборе — заменить датчик новым. Если при этом машина заработала нормально, то причина в неисправности старого прибора. В случае если ничего не поменялось, то причина неисправности заключается в другом.
Рекомендуем вам узнать, как правильно подобрать свечи зажигания для автомобиля.
Чистка ДМРВ
Чистить разные модели ДМРВ следует по-разному. Рассмотрим процесс чистки на примере машины ВАЗ.
Для её проведения рекомендуют провести следующие действия:
- отключить зажигание;
- отсоединить патрубок;
- ослабить крепление воздушного фильтра с датчиком;
- на приборе есть часть, которая крепится к нему болтами. Нужно открутить их соответствующими ключами;
- внутрь на чувствительный элемент из шприца аккуратно побрызгать чистящее средство. Любое сильное воздействие может повредить чувствительный элемент, поэтому эту процедуру нужно делать максимально аккуратно;
- также можно промыть контакты колодки;
- дать хорошо просохнуть;
- закрепить всё назад в обратной последовательности.
Видео: чистка датчика массового расхода воздуха
Как заменить
ДМРВ не подлежит ремонту: если он неисправен, нужно произвести замену на новый прибор. Заменить датчик собственными силами достаточно легко — это не требует каких-то особых навыков.
Знаете ли вы? Самый старый, но ещё ездящий автомобиль, передвигается на паровой тяге. Он был произведен в 1884 году и имеет имя «La Marquise». В 2011 году его купил на аукционных торгах неизвестный покупатель более чем за 4 млн. долларов.
Рассмотрим замену датчика на примере машины ВАЗ. Для этого нужно произвести следующие действия:
- прежде всего следует проверить, чтобы зажигание было выключено;
- отсоединить от прибора фишку с проводами, которая подключает датчик к источнику питания;
- ослабить хомут крепления впускного патрубка к фильтру, а после произвести отсоединение патрубка от фильтра;
- соответствующими ключами открутить болты крепления прибора;
- аккуратно снять устройство с места крепления;
- перед креплением нового ДМВР нужно обязательно проконтролировать посадку уплотнителей, так как при плохой плотности возрастает вероятность подсоса снаружи воздуха, который не очищен от примесей, что может стать причиной выхода прибора из строя;
- установить ДМВР на место крепления и зафиксировать при помощи болтов;
- поставить на первоначальное место патрубок и подключить фишку с проводами;
- произвести проверку работы двигателя.
Видео: замена датчика массового расхода воздуха
Ненадлежащий уход за ДМВР и его поломка могут стать причиной перебоев с работой двигателя. В случае поломки этот датчик вполне возможно заменить самим.
Признаки, которые будут свидетельствовать о неисправности ДМРВ
Только когда корректная информация от ДМРВ поступает на блок управления, выполняется эффективное и своевременное образование горючей смеси в цилиндрах двигателя. Даже при малейших отклонениях в подаче воздуха общая мощность двигателя начнет падать. Если датчик частично или полностью выйдет из строя, то двигатель автотранспортного средства не заведется.
Вот основные признаки, которые будут прямо указывать на неисправности ДМРВ:
- Двигатель авто стал очень тяжело запускаться;
- На панели загорелся специальный индикатор «Check engine»;
- Скорость при движении значительно уменьшилось. Очень медленно происходит разгон;
- Расход бензина значительно вырос;
- При движении на холостом ходу обороты плавают.
Эти признаки могут свидетельствовать о поломке не только ДМРВ, но и о поломках ряда других систем и механизмов. Поэтому необходимо обратиться на станцию технического обслуживания, для проведения полной диагностики вашего автомобиля.
Определить поломку датчика можно самостоятельно используя специальные приспособления. Вот несколько основных способов:
- При работающем двигателе отсоединяем колодку, на которой находятся провода от датчика. В этом случае произойдет перераспределение, и блок управления будет питать двигатель, опираясь на показания, которые будут исходить от дроссельного датчика. Теперь необходимо будет выполнить своеобразный тест-драйв. Если работа двигателя значительно улучшилась, то это явный признак неисправности ДМРВ;
- Можно проверить работоспособность датчика с помощью вольтметра. Для этого необходимо будет проверить напряжение между минусом и основным сигналом датчика. Двигатель должен быть нерабочим, но зажигание включено. Если показания прибора больше 0,9-1,4 вольта, то датчик неисправен.
Проверяем ДМРВ на ВАЗ-2110 мультиметром
Колодка датчика, первого провода может не быть – это нормально.
Для этого нам нужно разобраться с распиновкой, со схемой подключения датчика. Как видим, колодка имеет всего пять проводов:
- + 12 Вольт.
- + 5 Вольт.
- Общая масса (зелёный провод).
- Выходной сигнал температуры воздуха.
- Выход сигнала о расходе воздуха (жёлтый провод).

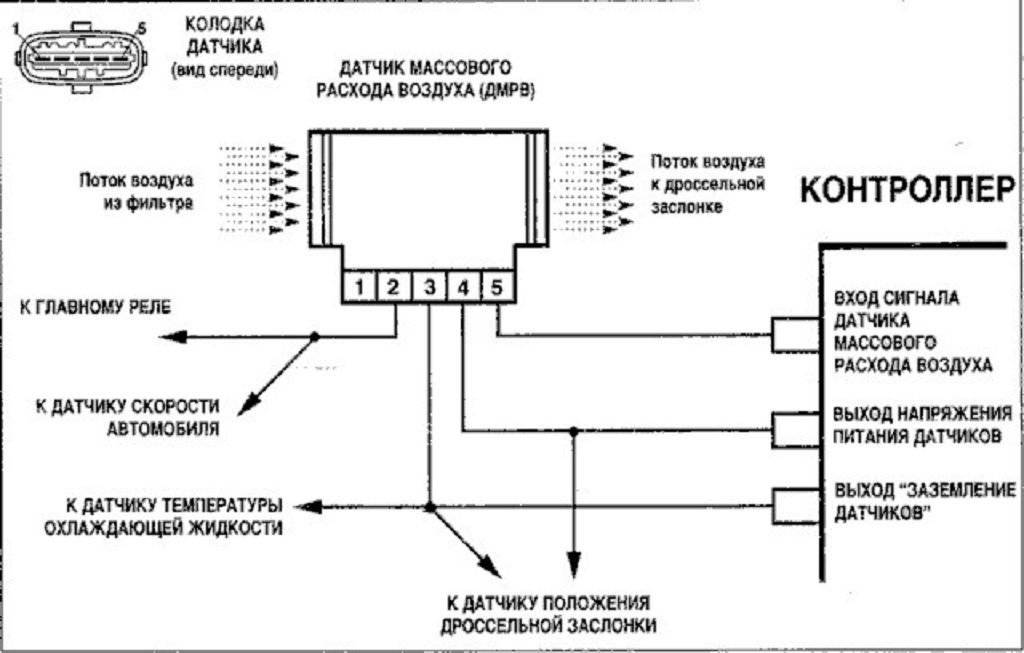

Электрическая схема подключения ДМРВ.
Распиновка может отличаться в разных версиях прошивки и на разных датчиках. С первыми двумя контактами все понятно — берём мультиметр и проверяем наличие напряжения при включённом зажигании. Если сигнал отсутствует, ищем причину либо в обрыве проводов, либо в плохом контакте. Теперь проверяем основной показатель — точность и величину сигнала расхода воздуха. Кстати, это можно проверить и без мультиметра, с помощью бортового компьютера, если он установлен:

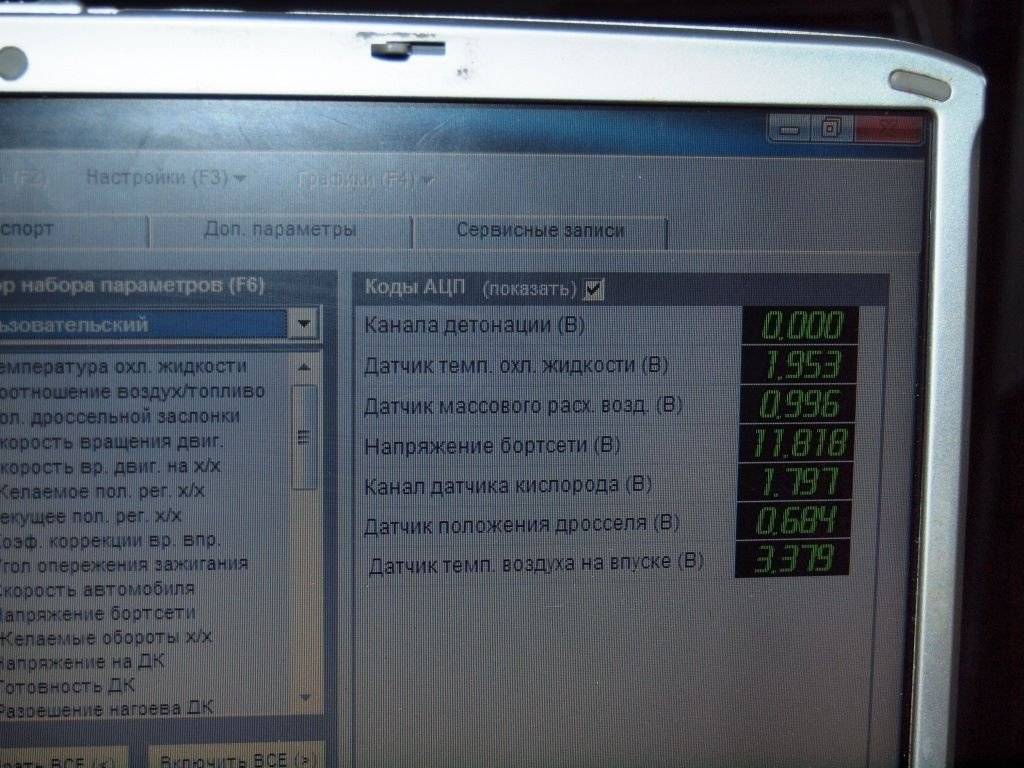

- Заходим в меню, ищем параметры датчиков.
- Находим напряжение Uдмрв.
- Номинал для всех вышеперечисленных модификаций — от 0,996 до 1, 01 В.
Платиновая нить со временем устаёт и искажает импульс в сторону увеличения. Изменение даже на одну сотую Вольта — недопустимо. Если же компьютер не установлен, используем мультиметр. Проверяем напряжение между 3 и 5 (минус) контактами, выставив на мультиметре пределы измерения 2 V. Зажигание включаем, двигатель не заводим.
Можно ли восстановить датчик массового расхода воздуха?
Ремонту подлежат лишь датчики с платиновыми теплообменниками. Поверхность нитей хорошо очищается от масла, нагара и других загрязнений. Пленочные приборы не восстанавливают, а меняют на новые в сборе. Прежде чем приступить к работе, ДМРВ аккуратно разбирают, стараясь не повредить уплотнительное кольцо. Если на мембране или проволоке присутствует грязь, поверхность элементов промывают WD-40 или медицинским спиртом.
Отличный вариант – чистый этиловый спирт, который превосходно очищает платиновые элементы от любых загрязнений и быстро испаряется, не оставляя следов на поверхности. Обычно проволоку или металлокерамический элемент промывают в течение часа, затем оставляют на несколько часов до полного высыхания на воздухе. При этом нельзя прикасаться к ним руками или инструментом, чтобы не было механических повреждений.
Большинство органических растворителей, которые изготавливаются на основе ацетона и сложных эфиров, не пригодны для очистки ДМРВ. Такие составы растворяют компаунд, повреждают пленочную мембрану, оставляют маслянистую пленку на поверхности чувствительных элементов агрегата.
Профилактика – эффективное средство для продления срока службы ДМРВ. Своевременно меняйте воздушный фильтр, следите за состоянием форсунок и уровнем масла в двигателе. Тогда этот дорогой прибор прослужит долго без поломок, и вам не придётся тратиться на его восстановление.
Механизм работы расходомера, конструкции ДМРВ
Работа распространенных моделей датчиков основана на измерении электрической мощности, необходимой для поддержки стабильной температуры нагреваемого элемента устройства. В устаревших конструкциях (лопаточных расходомерах с трубками Пито) потенциометр измеряет степень изгиба лопатки.
Основные конструкции расходомеров снабжаются термоанемометрическими измерителями с проволочными, пластинчатыми, пленочными элементами. При включении зажигания тугоплавкий элемент расходомера нагревается, посылая ЭБУ исходный сигнал. Открытие дроссельной заслонки вызывает дополнительный приток воздуха, охлаждающий термоанемометр. Датчик измеряет электрическое напряжение, требуемое для дополнительного подогрева элемента. Эта величина становится расчетным показателем для определения впрыска горючего. Высокая цена проволочного измерителя обусловлена присутствием в механизме драгоценных металлов (платины), прецизионной точностью сборки.
На подобных принципах основана и работа мембранного расходомера. Сигнал к электронному блоку управления фиксирует разницу температур на сторонах мембраны, так как внутренняя сторона охлаждается медленнее.

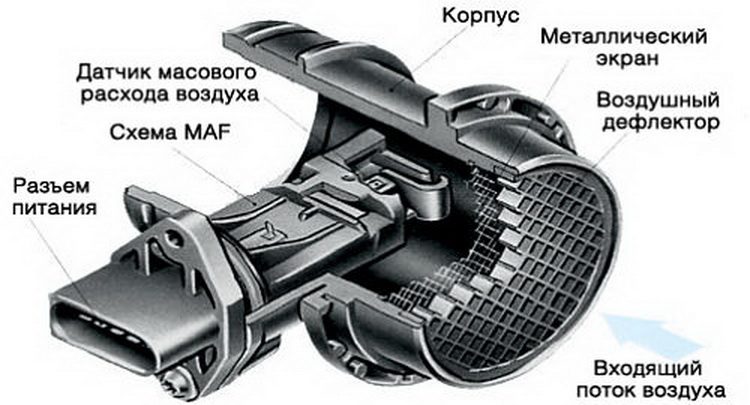

Конструктивно измеритель расхода воздуха состоит из пластмассового цилиндрического патрубка, внутри которого вмонтирован термоанемометрический измеритель. Забор воздуха производится через решетчатый дефлектор (металлический или пластмассовый), снабженный резиновыми уплотнительными кольцами. Разъем электрической схемы, с проводами подачи питания, сигнала к ЭБУ расположен на наружной стороне прибора. Устройство размещается между воздушным фильтром и двигателем.
Фотосхема устройства ДМРВ
Работа устройства
Отношение количества впускаемого бензина к воздуху за один такт составляет 1/14. При таких условиях двигатель обещает оптимальную работу. В худшем случае наблюдается либо уменьшение мощности, либо перерасход топлива.
Принцип работы датчика заключается в замере поступившего воздуха и передаче этой информации бортовому компьютеру. После получения информации компьютер определяет, сколько топлива нужно выделить двигателю.
Вы можете управлять количеством поступающего воздуха. Нажав на педаль газа сильнее, воздуха попадёт больше. Соответственно бензина будет больше, если датчик работает исправно. Отсюда правило: при спокойной езде без рывков расход воздуха будет маленький, а вместе с ним и уменьшится расход бензина.
Перейдём к конструкции. Внутри измерительной трубки расположен платиновый провод (70 мкм диаметром). Впереди него — дроссельная заслонка. Принцип постоянства температуры — вот как работает устройство. Тем не менее на рынке представлено много датчиков, каждый из которых определяет количество воздуха своим методом и построен по-своему. Об этом немного позже.
Касательно платинового провода. Раньше наблюдалось постоянное загрязнение провода после работы. Во избежание этого разработчики установили в электронный блок управления поддержку функции накаливания провода. В течение 1 секунды после выключения двигателя поверхность нагревается до 1000 C, а вместе с тем уходит вся оставшаяся грязь. Попытки поддержания ДМРВ в хорошем состоянии не исключат тот факт, что скорая поломка потребует полной замены оборудования. Да-да, к сожалению, датчик сложно починить и потребуется замена старого на новый, но выход всё же есть.
Назначение и принцип работы
Предназначение данного устройства — измерение количества воздуха пройденного в цилиндры двигателя. Как я считаю, для того что бы своими руками диагностировать неполадки и успешно устранять их, не обходимо, как минимум, знать устройство и принцип работы интересующего нас узла. Поэтому, предлагаю рассмотреть несколько разновидностей ДМРВ.
Трубка Пита (лопаточный расходомер)
Воздушный расходомер с трубкой Пито (лопаточный)
Данная конструкция является самой ранней разработкой. Принцип ее работы основывается на отклонении потоком воздуха специальной лопатки, на оси которой находится измерительный прибор – потенциометр (чем больше угол поворота лопатки, тем больше сопротивление обмотки потенциометра). Устройство по внешнему виду напоминает заслонку дросселя, преимущества – простота изготовления и небольшая цена.
Термоанемометрический тип расходомера
Более современное устройство, в конструкции которого находится платиновая проволочка, диаметром примерно в 0,07 миллиметров, являющаяся теплообменным элементом. Принцип работы: находящаяся в потоке воздуха упомянутая проволочка охлаждается обтекающим ее воздухом, и для того, что бы сохранить заданную разницу температур между ней и воздушным потоком необходимо подать на нее определенное количество электроэнергии (чем мощнее поток воздуха, тем больше требуется электричества). Ну а так как в данном случае не обойтись без внешних загрязнений нагревательного элемента, система снабжена функцией самоочищения от отложений: после останова двигателя проработавшего под нагрузкой происходит кратковременный нагрев проволочки до температуры 1100°С.На современных автомобилях применяются термоанемометрические расходомеры, имеющие измерительные и нагревательные резисторы, изготавливаемые из платиновых слоев нанесенных методом напыления на кристалл кремния.
Принцип работы ДМРВ
Пояснение к фото: часть входящего потока (2) всасываемого воздуха (4) проходя через решетку (3) попадает на чувствительный элемент (6), где его скорость и количество анализируется электронным блоком (1) при известном сечении измерительной трубки (5).
Чувствительный элемент
