Конструкция и назначение составляющих частей
Устройство антиблокировочной системы состоит из трех основных составных элементов:
- Колесные датчики скорости
- Блок (модуль) управления
- Исполнительное устройство

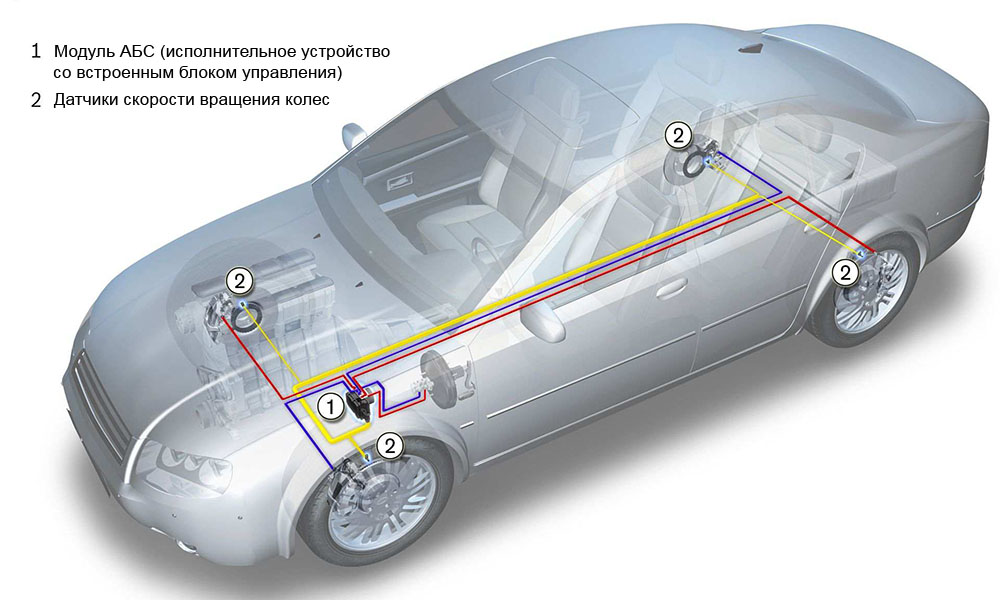

Элементы ABS автомобиля
Как отмечено, эта система нередко задействуется в качестве базы для других. При этом составные части ряда иных систем являются лишь дополнением к АБС.
Датчики
Датчики скорости – очень важные составляющие, поскольку на их показаниях основывается работа системы ABS. По импульсам, которые они подают, модуль управления высчитывает скорость вращения каждого из колес, и на основе расчетов производится управление исполнительным механизмом.

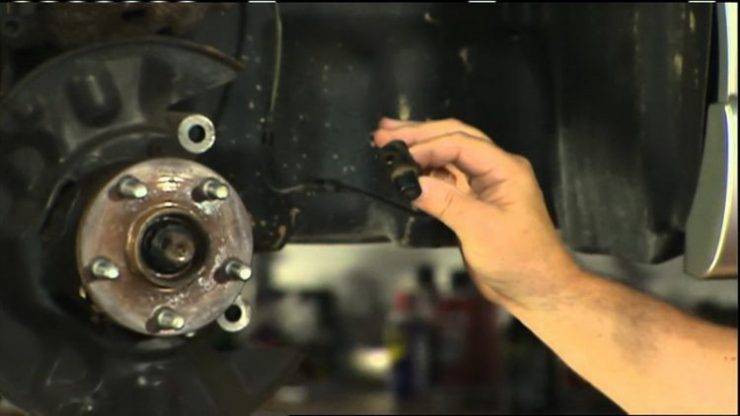

Расположение датчика скорости на ступице колеса
В конструкции АБС используется два типа датчиков. Первые получили название пассивных датчиков. Эти элементы – индуктивного типа.
Конструкция их включает сам датчик, состоящий из обмотки, сердечника и магнита, а также зубчатого венца, используемого в качестве задающего элемента. Зубчатый венец устанавливается на ступицу, поэтому он вращается вместе с колесом.

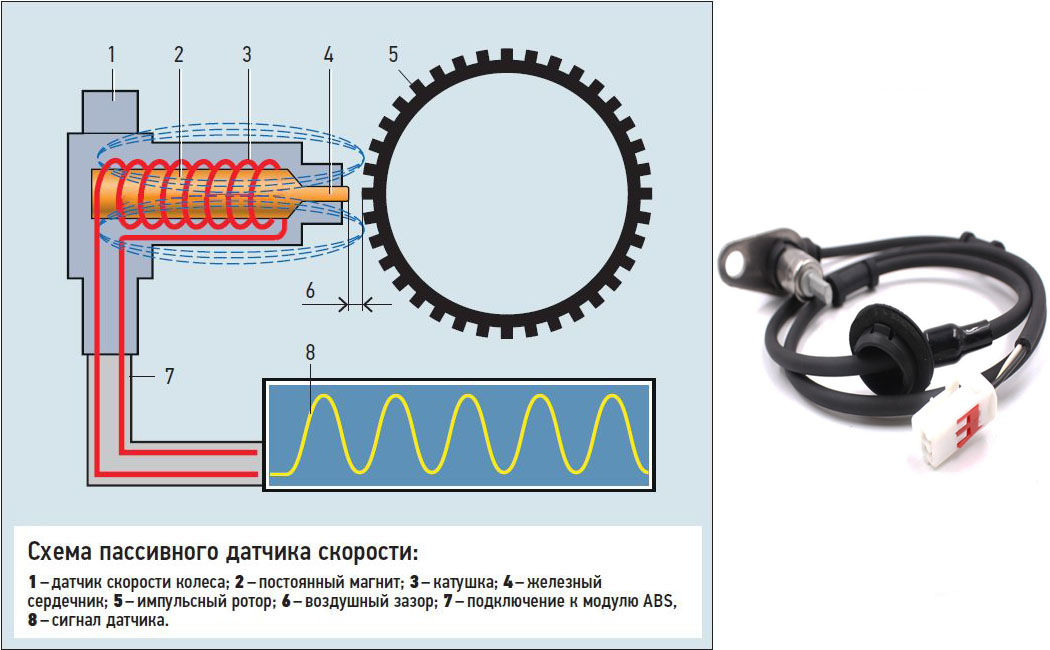

Датчик индуктивного типа
Суть функционирования пассивного элемента очень проста – обмотка генерирует магнитное поле, через которое проходит зубчатый венец. Имеющиеся зубья при проходе через поле оказывают на него влияние, что обеспечивает возбуждение напряжения в датчике. Чередование зубьев с впадинами обеспечивает создание импульсов напряжения, которые и позволяют высчитать скорость вращения колеса.
Негативным качеством пассивных датчиков является недостаточная точность измерения при движении на незначительных скоростях, что может стать причиной некорректной работы системы ABS.
Сейчас, из-за имеющегося недостатка, пассивные датчики в антиблокировочной системе не используются и их заменили так называемыми активными элементами.
Как и в первом варианте, активные датчики состоят из двух основных составляющих – самого датчика и задающего элемента. Но в активных элементах датчики построены либо на магниторезистивном эффекте, либо на эффекте Холла. Оба варианта для работы требуют подачи питания (пассивные элементы сами вырабатывали его).
Что касается задающего элемента, то здесь в конструкции используется кольцо с намагниченными секторами (мультиполюсное).

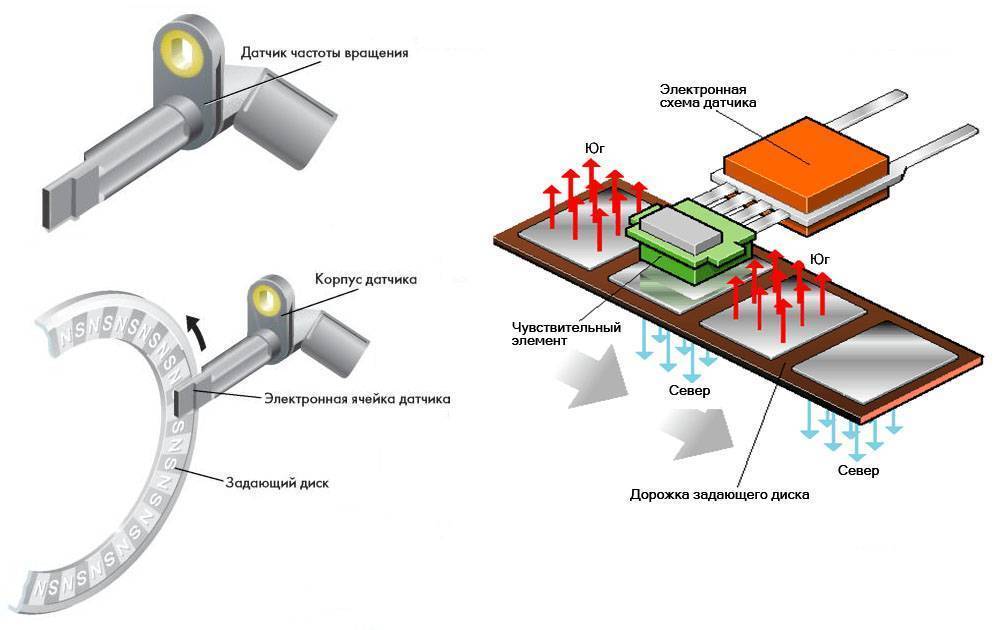

Устройство и принцип работы активного датчика скорости
Суть работы активных элементов различная. В магниторезистивном варианте постоянно меняющееся поле (от задающего кольца) приводит к изменениям показаний сопротивления в датчике. В элементе Холла это поле меняет само напряжение. В обоих случаях создается импульс, по которому можно рассчитать скорость вращения.
Элементы активного типа получили широкое распространение благодаря высокой точности замеров на любых скоростях.
Блок управления
Модуль управления системы ABS, как и иные ЭБУ, задействованный в системах авто, нужен для получения и обработки импульсов, передающихся от колесных датчиков. В него занесены табличные данные, на основе которых он управляет исполнительным механизмом. То есть, после поступления сигнала с каждого датчика, он сравнивает его с информацией, занесенной в таблице, и по полученным результатам определят, что должен сделать.

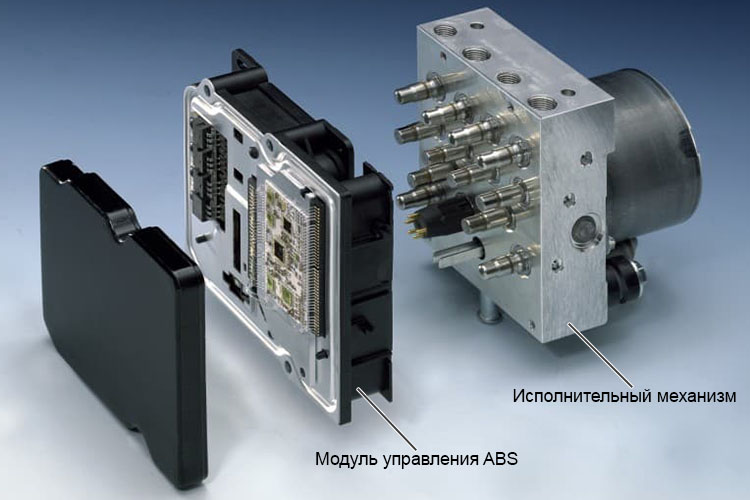

Блок АБС
В авто с рядом систем, построенных на основе АБС, блок управления имеет дополнительные модули, отвечающие за работу своих систем.
Исполнительный механизм
Исполнительный механизм (его еще называют гидроблоком или модулем ABS) – самый сложный по конструкции и состоит из ряда элементов:
- электромагнитные клапаны (впускной, выпускной);
- аккумуляторы давления;
- помпа обратной подачи;
- амортизационная камера.
Устройство блока АБС
В классической схеме к рабочему механизму тормозов идет только одна магистраль, по которой подается жидкость от главного цилиндра. В АБС же в нее врезана магистраль обратной подачи, но она проходит только внутри модуля.
Впускной клапан – единственный элемент, установленный на магистрали основной подачи. В его задачу входит перекрытие подачи жидкости при определенных условиях, по умолчанию он открыт.
Врезка магистрали обратной подачи осуществляется за впускным клапаном. На входе в нее установлен выпускной клапан, который в обычном положении закрыт.
Далее за клапаном в обратной магистрали располагается аккумулятор давления, в задачу которого входит сбор жидкости при сбрасывании давления в системе.
Если объема аккумулятора не хватает, чтобы принять всю жидкость, в работу включается насос, который перекачивает излишки в основную магистраль.
Но процесс перекачки сопровождается пульсацией, и чтобы погасить колебания жидкости, она сначала попадает в амортизационные камеры и только после этого – в магистраль.
Поколения и виды
Современная система, устанавливаемая на авто, — четырехканальная. Она включает в себя по два клапана на каждое колесо, а также по одному аккумулятору давления и амортизационной камере на контур (а их – два).

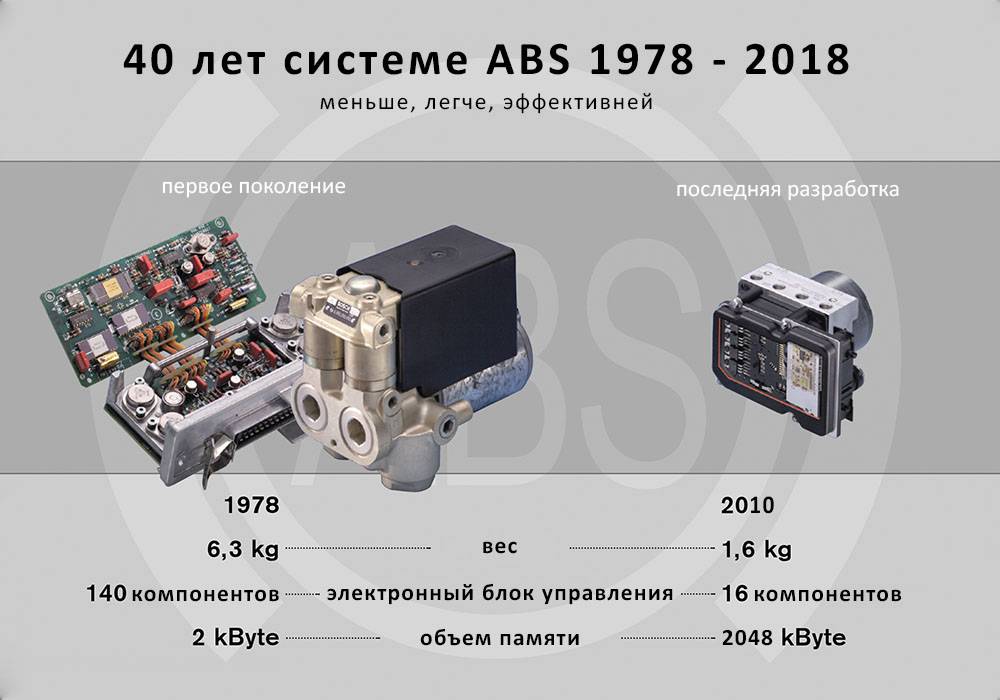

В целом, эта система уже насчитывает 5 поколений. Первая из них появилась в 1978 году, вторая пришла ей на смену в 1980 году и устанавливалась она вплоть до 1995 года, после чего 2-е поколение вытеснило 3-е. Современное 4-е поколение системы появилось в 2003 году, а сейчас применяется 5-е поколение, которое продолжает использоваться до сих пор.
Что касается конструктивных особенностей, то четырехканальная система — самая последняя и технологически совершенная. Но ей предшествовали:
- одноканальная система (в ней использовалось всего два клапана, которыми регулировалось давление во всех магистралях одновременно. Примечательно, что в одноканальном типе система обычно вносила коррективы только в механизмах ведущей оси, то есть, АБС работала только с двумя колесами);
- двухканальная (в этом типе АБС тормозные механизмы разделили по бортам, для каждого из которых предусмотрены свой комплект клапанов. То есть, один канал объединял в себе механизмы переднего и заднего колес одной стороны);
- Трехканальная (в ней для колес задней оси предусматривался один комплект клапанов, а передние оснащались каждый своим каналом).
Сейчас эти три типа системы ABS встречаются только разве что на старых авто.
Почему антиблокировочная
Плавно нажимая на педаль тормоза, мы замедляем движение автомобиля до полной его остановки. Однако, бывает, что нужно остановиться мгновенно, мы резко жмем на педаль, вот тогда и возникает опасность “юза”, т.е. скольжения заблокированных колес по скользкой дороге, при котором автомобиль не слушается поворота руля. В автошколах инструктор по вождению учит: на мокром асфальте эффективней гасить скорость “толчками”, быстро нажимая и отпуская педаль тормоза, ощущая при этом границу скольжения и стараясь не перейти ее. Скажите, кто в минуту опасности вспомнит подобные наставления? Статистика неумолима – 10% аварий происходит из-за того, что заблокированные передние колеса на льду, снегу и мокром асфальте не могут изменить направления движения автомобиля. Что делать? Люди придумали антиблокировочную систему (ABS), т.е. ряд устройств, которые при торможении автомобиля, вне зависимости от действий водителя, предотвращают блокировку колес. Таким образом, автомобиль с ABS на скользкой поверхности дороги при необходимости в экстренной остановке не только не “проскочит” с невращающимися колесами вперед, не только не потеряет управление (иногда от этого зависит жизнь пешеходов), но и, возможно, не вылетит с проезжей части со всеми вытекающими из этого последствиями.
Если замена датчика АБС не дала результатов
Рассмотрев доступные способы, как проверить АБС, может показаться, что достаточно определить проблемный датчик и заменить его. Также решением может показаться замена проводки.
Однако на деле не все так просто. Часто автолюбители сталкиваются с тем, что даже после замены датчика ABS система все равно не работает. Кстати, такое происходит и в тех случаях, когда АБС работала нормально, но после замены ступицы или ступичных подшипников загорается лампочка ABS.
При этом компьютерная диагностика показывает, что от датчика АБС нет сигнала. Далее выполняется замена датчика, но система ABS все равно не работает. Даже если удалить ошибку при помощи сканера, через несколько метров или через 1-2 торможения ошибка загорается снова.
Так вот, причина в данном случае вовсе не в датчике. Часто виновником становится способ формирования сигнала от датчика вращения колес. Если точнее, в случае, когда индуцирующим элементом выступает гребенчатое кольцо на ступице (кольцо АБС). Сама торцевая часть датчика расположена возле гребенки, которая изготовлена из магнитомягкого материала.
Зазор между ними минимальный, всего от 0.2 до 0.8 миллиметра. Если в эту область налипает грязь или камни, это приводит к нарушению зазора, смещению датчика, разрушению наконечника. Естественно, сигнал станет слабым. Также сама гребенка может засоряться, что становится причиной сбоев.
Учитывая такую особенность, перед установкой нового датчика нужно сначала проверить зазор, почистить гребенку растворителем. По окончании следует щупом проконтролировать величину зазора. Не допускается увеличение зазора больше 1 мм
Также важно осмотреть элементы на предмет возможных повреждений
Если нет точной уверенности, можно сравнить детали с такими же устройствами на другом колесе. В том случае, если выявлен повреждения гребенки колеса, элемент нуждается в замене.
Еще добавим, что индуцирующий элемент на некоторых авто может быть реализован в виде резинового кольца или магнитной ленты. Внутри кольца стоят магнитные пластинки. Бывает так, что во время поточных ремонтов данное кольцо просто не устанавливают. Естественно, система ABS без них работать не будет.
Что касается ленты, ее легко повредить
Это значит, что работать нужно осторожно, так как в случае повреждения ленты датчик АБС не будет нормально работать
Еще важно следить за тем, чтобы во время замены ступичного подшипника был установлен элемент с индуцирующим кольцом в том случае, когда именно такая конструкция предусмотрена на авто
Способы проверки работоспособности
Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:
- Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
- Осмотрим и проверим:
- целостность разъёмов;
- проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
- загрязнение детали, возможные внешние механические повреждения;
- фиксацию и соединение с массой самого датчика.
Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.
Тестером (мультиметром)
Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.
Прибор объединяет в себе функции омметра, амперметра и вольтметра
Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:
- Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
- Снимаем колесо, если оно препятствует доступу к устройству.
- Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
- Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).
Подключаем ПИН к тестеру и контактному гнезду датчика
Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:
- ниже минимального порога − датчик неисправен;
- приближается к нулю − короткое замыкание;
- нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
- бесконечность либо показания отсутствуют — обрыв провода.
Видео «Диагностика датчика АBS»
Как проверить с помощью осциллографа (со схемой подключения)
Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.
Прибор исследует амплитуду и временные параметры сигнала датчика
Для диагностики датчика АБС осциллографом необходимо:
- Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
- Найти сенсорный датчик и отсоединить верхний разъём детали.
- Подключить к контактному гнезду осциллоскоп.
Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)
Об исправности датчика АБС свидетельствует:
- одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
- отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
- сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.
Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.
Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.
Диагностика датчика ABS своими руками
Самая сложная в проверке и дорогая часть ABS – контрольный блок. Однако и проблем с ней возникает реже. Предохранительное реле защищает его от скачков, значительных спадов и перепадов напряжения тока от аккумулятора.
А вот датчики колес – наиболее уязвимое звено ABS. Это связано с их местонахождением. Они установлены возле подвижных элементов (полуоси и ступицы), подвергаются воздействию с их стороны. Провокаторами возникновения неисправностей в них, вплоть до полного выхода из строя, становятся, легко проникающая, грязь и расширяющийся люфт в подшипниках.
Нужно запастись мультиметром, тестером, пайкой.
Осмотр проводят поэтапно, переходя от простого к более сложному.
Демонтаж датчика Чистка от загрязнений. Используют керосин или «белый» спирт
Особое внимание надо обращать на зубцы ступицы колеса, с которых прибор считывает обороты. Они быстро забиваются грязью, что искажает данные датчика, как следствие, ступору ABS. Прочистить и сам датчик
Замерить сопротивление детали и сравнить с, заложенным производителем, нормативом. Его найдите в справочнике или узнайте у продавца. Нужно замерить напряжение при вращающемся колесе. Приподнимите автомобиль на домкрате, освободите колесо для свободной раскрутки. Подсоединить мультиметр, вращая колесо, снять показания изменения напряжения. Сравнить с данными справочника. Переходите к подшипникам. Прокрутить его несколько раз. Проверить легкость скольжения, определить исправность сенсора мультиметром. Все тщательно очистить. Теперь надо посмотреть реле, если до этого этапа поломок не выявлено. На нем имеется пластиковая крышка, а под ней установлен предохранитель. Его то, в первую очередь, нужно проверить и заменить
Прочистить и сам датчик. Замерить сопротивление детали и сравнить с, заложенным производителем, нормативом. Его найдите в справочнике или узнайте у продавца. Нужно замерить напряжение при вращающемся колесе. Приподнимите автомобиль на домкрате, освободите колесо для свободной раскрутки. Подсоединить мультиметр, вращая колесо, снять показания изменения напряжения. Сравнить с данными справочника. Переходите к подшипникам. Прокрутить его несколько раз. Проверить легкость скольжения, определить исправность сенсора мультиметром. Все тщательно очистить. Теперь надо посмотреть реле, если до этого этапа поломок не выявлено. На нем имеется пластиковая крышка, а под ней установлен предохранитель. Его то, в первую очередь, нужно проверить и заменить.
- Разъединить его с разъемом блока;
- Мультиметром подсоединяетесь к первому и второму контакту разъема (всего в разъеме 25 пронумерованных контактов);
- Включить зажигание. Измеритель должен выдать 20В электрического тока бортовой сети;
- Если напряжение отсутствует, проверить целостность соединения контакта №2 с «массой» кузова, минусовым щупом. При условии, что предохранитель цел;
- Само реле отсоединить и подключить его пины №5 и №6 непосредственно к аккумулятору. Исправная деталь начнет щелкать.
- Тестирование сканером. Колесный датчик ABS относится к индукционному виду — снабжен намагниченным сердечком, в обмотке. Магнитное поле, возникающее на сердечке при прохождении тока в катушке, образует поток. Он прерывается зубьями вращающегося ротора, создавая электромагнитные импульсы. Амплитуда импульсного колебания напряжения и есть уровень сигнала датчика в блок. Замер производится сканером. Сопротивление в исправной детали равно 750 – 1200Ом. Стремящееся к бесконечности сопротивление свидетельствует об обрыве. Нулевое его показание – замыкание. Таким способом «прозвонить» все провода датчика.
Кстати, тестер переведите в состояние «диод», так как в схему датчика включены защитные диоды. Простой замер может не выявить искажения.
Выявленная поломка датчика, означает только одно – его надо заменить. Ремонту он не подлежит.
Ремонтируем управляющий блок
Если датчики в порядке, состояние проводки от них к электронному блоку не вызывает нареканий, то нужно осмотреть блок управления. Ремонт блоков управления ABS своими руками целесообразен только для тех, кто очень хорошо разбирается в электронике, умеет пользоваться паяльником и имеет навыки по ремонту электронных устройств.
Блок управления АБС, как правило, выполняется неразборным и герметично закрыт при помощи клея. Печатная плата на нем залита специальным герметиком. Если его аккуратно вскрыть, то можно посмотреть на провода, подпаянные к печатной плате блока. Очень часто они не выдерживают вибрации и отрываются. Оборванный провод нужно аккуратно выпаять и вместо него припаять другой. Для пайки нужно использовать электрический паяльник с мощностью не более 40 Вт. В качестве флюса используется канифоль или ее раствор в этиловом спирте.
Для проверки катушек гидроклапанов нужно освободить их выводы от герметика и подать на них напряжение 12 В. Нормальная катушка должна работать, как электромагнит, притягивая к себе стальные предметы.
Через некоторое время после ремонта печатные проводники на плате блока управления будут полностью разъедены. По большей части требуется замена блока управления.
Как работает АБС
Основа системы – датчик, передающий на контроллер информацию о скорости вращения каждого колеса. На многих автомобилях колесный датчик АБС является также датчиком скорости. Принцип работы этого устройства основан на эффекте Холла – изменении ЭДС (электродвижущей силы) катушки индуктивности, когда рядом с ней проходит кусок металла. Датчик установлен с обратной стороны ступицы колеса. Он состоит из зубчатой шестерни и катушки индуктивности. Когда колесо вращается, зубья шестерни проходят рядом с катушкой и производят в ней ЭДС. Сигналы с катушки поступают на управляющий блок.
Если один из датчиков перестал подавать сигналы, то контроллер подает сигнал на модулятор (блок клапанов), который снижает давление в тормозной магистрали соответствующего рабочего цилиндра тормозов. Колодки тормозного механизма разжимаются до тех пор, пока датчик снова не начнет подавать сигналы. После чего давление снова возрастает, чтобы повысить эффективность торможения. Как только колесо снова приблизится к порогу блокировки, процесс повторяется. Этот процесс происходит даже в том случае, если блокируется не одно, а два или три колеса. В результате торможение происходит рывками, с постоянно изменяющимся давлением в тормозной магистрали каждого колеса.
Типы АБС
На легковых автомобилях применяется антиблокировочная система следующих типов:
- с гидронасосом и полностью электронным управлением;
- с главным тормозным цилиндром, подкачивающим насосом и электромеханическим управлением.
Основное отличие различных систем ABS в способе создания давления тормозной жидкости. В системе с гидронасосом и полностью электронным управлением торможение происходит за счет открытия клапанов. При нажатии на педаль тормоза, ее датчик определяет усилие, затем передает сигнал контроллеру, который, в свою очередь, управляет работой блока клапанов. Когда открывается подающий клапан, то жидкость, находящаяся в гидроаккумуляторе под большим давлением, поступает в соответствующую тормозную магистраль. Чем сильней/ дольше открыт клапан, тем больше жидкости поступает в магистраль, а значит, выше тормозное усилие. Когда водитель отпускает педаль тормоза, ее датчик информирует об этом контроллер , который посылает команду блоку клапанов. Модулятор полностью закрывает подающий и открывает обратный клапан. В результате жидкость проделывает следующий путь: приемный резервуар → насос → гидроаккумулятор.
Антиблокировочная система тормозов также существует в упрощенном варианте. В ней основное давление создает главный тормозной цилиндр, с которого жидкость поступает в модулятор. Для обеспечения пульсирующего торможения к модулятору подключен подкачивающий насос, который поддерживает заданное давление на входе. Устройства такого типа заметно дешевле, к тому же тормозная система работает даже при выключенном двигателе и снятом аккумуляторе. Неисправность любого элемента, кроме главного и рабочих цилиндров, приводит к снижению эффективности торможения, но не является критическим. Если контроллер или модулятор такой АБС повреждены, тормоза будут работать так же, как на автомобилях без нее.
Обслуживание АБС
Наиболее вероятное место обрыва цепи
Антиблокировочная система нуждается в регулярном обслуживании, состоящем из следующих операций:
- замена тормозной жидкости;
- проверка состояния главного и рабочих тормозных цилиндров;
- проверка модулятора;
- проверка насоса;
- проверка тормозных трубок и шлангов;
- проверка колесных датчиков;
- проверка электропроводки.
Самостоятельная замена тормозной жидкости возможна только на системах, где давление создает главный цилиндр. Эту операцию проводят так же, как на автомобилях без АБС – старую жидкость сливают, наливают новую, затем прокачивают всю систему. На автомобилях с вакуумным усилителем тормозов возможен самостоятельный ремонт рабочих и главного тормозных цилиндров. На автомобилях с электронной АБС для замены жидкости, прокачивания системы или ремонта отдельных узлов необходимо специальное дорогостоящее оборудование. Поэтому такие работы необходимо доверять только проверенному автосервису.
Что обычно ремонтируют
Самая распространенная неполадка АБС — выход из строя датчиков вращения, расположенных на ступицах колес. Причина кроется в расположении датчиков— находясь на ступицах, они контактируют со внешней средой и могут выйти из строя из-за удара или попадания грязи на контакты.
Вторая по частоте проблема — нарушение электрической проводки, связывающей отдельные элементы системы ABS. Целостность электрической цепи нарушается из-за физического износа проводов, окисления или обрыва контактов.
Другие повреждения случаются реже. Механический износ — причина неисправности гидравлического блока. Чаще встречается выход из строя электромотора насоса, реже — поломка впускного или выпускного клапанов.
Большей надежностью отличается электронный блок управления, но в случае неисправности он доставит много проблем — диагностика и ремонт ЭБУ сложны и обходятся дороже.
Проблемы эксплуатации ABS
Заметим, что современные ABS обладают достаточно высокой надежностью и могут длительное время работать не выходя из строя. Электронные блоки ABS отказывают крайне редко, поскольку защищены специальными реле и предохранителями, и если такая неисправность все-таки случилась, то ее причина нередко бывает связана с нарушениями правил и рекомендаций, о которых упомянем чуть ниже. Самыми же уязвимыми в схеме ABS являются колесные датчики, располагаемые вблизи вращающихся деталей ступицы или полуосей. Место расположения этих датчиков благополучным никак не назовешь: различные загрязнения или даже слишком большой люфт в подшипниках ступицы способны вызывать сбои в работе датчиков, которые и
становятся чаще всего виновниками неполадок в работе ABS.
Кроме того, на работоспособность ABS влияет величина напряжения между клеммами аккумулятора. При уменьшении напряжения до 10,5 В и ниже ABS вообще может самостоятельно выключиться через предохранительный электронный блок. Предохранительное реле может также сработать при недопустимых колебаниях и всплесках напряжения в сети автомобиля. Чтобы этого не случилось, вот рекомендации: нельзя разъединять
электрические разъемы при включенном зажигании и работающем двигателе, не желательно заводить двигатель методом «прикуривания» от постороннего аккумулятора либо предоставлять для этой цели в качестве «донора» собственный автомобиль и, кроме того, необходимо строго следить за состоянием контактных соединений на генераторе.
Что еще? Если автомобилю потребовался ремонт с применением сварки, то перед началом работ следует отсоединить проводку от
электронного блока управления ABS. Кроме того, этот блок не рекомендуется подвергать нагреву свыше 85 градусов по Цельсию более двух часов. Это к тому, если автомобиль предполагается красить, а затем сушить горячим методом в специальной камере.
О том, что ABS неисправна, свидетельствует загорание контрольной лампы на панели приборов. Слишком нервно реагировать на это не следует, без тормозов автомобиль не останется, но при торможении будет вести себя как машина, в которой ABS отсутствует. Если контрольная лампочка ABS
загорелась во время движения, необходимо остановить автомобиль, заглушить двигатель и проверить напряжение между клеммами аккумулятора. Если оно окажется ниже 10,5 В, то можно продолжать движение, а при первой возможности зарядить аккумулятор. Если лампочка ABS периодически загорается и гаснет, то, скорее всего, барахлит какой-нибудь контакт в электрической цепи ABS. Автомобиль следует загнать на смотровую канаву, проверить все провода и зачистить электрические контакты. Если причина мигания лампы ABS не будет обнаружена, то
дальнейшие поиски неисправности следует продолжить в специализированном автосервисе.
Существует ряд особенностей, связанных с обслуживанием или ремонтом тормозной системы с ABS. Например, перед заменой тормозной жидкости следует разрядить аккумулятор давления в гидроблоке ABS. Для этого при выключенном зажигании необходимо раз двадцать нажать на педаль тормоза. Следует помнить, что, включая зажигание, вы одновременно подключаете электронасос в гидроблоке ABS. Если система разгерметизирована, то жидкость из нее просто выгонит. Но этот же прием можно использовать при прокачке системы — зажигание включают ровно настолько, сколько из прозрачного шланга, надетого на штуцер для прокачки, будут выходить пузырьки воздуха.
Проверка диагностической цепи АБС
| Шаг | Операция | Значения | Да | Нет |
| 1 |
Диагностический прибор считывает данные с контроллера тормозной системы? | — | Перейдите к Шагу 2 | Перейдите к Шагу 6 |
| 2 | Проверьте показания прибора.Отображаются ли какие-нибудь текущие коды неисправностей? | — | См. таблицу соответствующего кода | Перейдите к Шагу 3 |
| 3 |
Контрольная лампа загорается на 4 секунды, а затем гаснет? | — | Перейдите к Шагу 5 | Перейдите к Шагу 4 |
| 4 | Проверьте состояние контрольной лампы АБС.Контрольная лампа АБС горит постоянным светом и не гаснет? | — | См. «Контрольная лампа АБС горит постоянным светом« | См. «Неисправна контрольная лампа АБС« |
| 5 |
Контрольная лампа загорается на 4 секунды, а затем гаснет? | — | Перейдите к Шагу 12 | См. «Неисправна контрольная лампа EBD« |
| 6 |
Значение напряжение на всех контактах находится в пределах указанного диапазона? | 11-14 В | Перейдите к Шагу 7 | См. «Питание контроллера, диагностические коды отсутствуют« |
| 7 |
Измеренное сопротивление соответствует указанному в таблице? | ≈ 0 Ом | Перейдите к Шагу 9 | Перейдите к Шагу 8 |
| 8 | Устраните разрыв в проводах ЧЕР и ЧЕР/БЕЛ, для которых проверка прошла неудачно.Ремонт закончен? | — | Система исправна | — |
| 9 | С помощью цифрового вольтметра измерьте сопротивление между контактом 11 разъема контроллера тормозной системы и контактом 12 колодки диагностики. Измеренное сопротивление меньше указанного в таблице? | 2 Ом | Перейдите к Шагу 10 | Перейдите к Шагу 11 |
| 10 | Замените блок АБС.Ремонт закончен? | — | Система исправна | — |
| 11 | Устраните разрыв или повышенное сопротивление в цепи СИН между контактом 11 разъема контроллера тормозной системы и контактом 12 колодки диагностики.Ремонт закончен? | — | Перейдите к Шагу 1 | — |
| 12 | Проверьте автомобиль в движении на дороге, как описано выше.Занесены ли какие-нибудь коды неисправностей? | — | См. таблицу соответствующего кода | — |
Вывод
После проведения ремонтных и обслуживающих работ с ответственными узлами автомобиля, перед поездкой сначала надо проверить герметичность системы и работоспособность узлов машины.
ABS — Anti-lock Braking System – это система против блокировки колес при резком торможении. Благодаря тому, что АБС не дает автомобилю «плыть» юзом по дороге, повышается безопасность в экстренных ситуациях. Антиблокировочная система будет правильно работать, если система не завоздушена.
Посмотрите полезное видео. Испытания показывают, что даже исправная система ABS отключается в конце тормозного пути, поэтому все равно надо дорабатывать ногой.
