Диагностика двигателя по свечам зажигания – что можно узнать?

Чистка свечей

Многие начинающие автовладельцы сталкиваются с такой проблемой как чистка свечей

Из-за неосторожного обращения можно повредить изделие или вывести его из строя. При чистке свечей зажигания своими руками, используют следующие общепринятые способы:

• ручной: пригодится металлическая щётка, ветошь, зубная щётка. Лёгкими движения вокруг цоколя убираем нагар, приводя изделие в стандартный вид. При необходимости используйте растворитель для удаления нагара;
• речной песок, который можно взять на любом пляже или водоёме. Небольшое количество песка нанести на ветошь и аккуратно протирать цоколь до полного очищения от продуктов отхода;
• пескоструйная машина используется в сервисных центрах и ремонтных мастерских. Там песок подаётся под большим давлением, вместе со сжатым воздухом;
• ацетон или иное средство от очищения ржи. Приобрести его можно в любом автомагазине или авторынке;
• некоторые практикуют обычную Кока-колу, но эффективность её окончательно не подтверждена.

Как видим, для проверки свечей зажигания требуется совсем немного времени, сил и средств. Достаточно 10 минут, и ваш автомобиль будет в полной боевой готовности. Следуйте рекомендациям статьи, проверяйте цвет искры, тогда всё будет хорошо.

Другие способы проверки

Проверку можно сделать и другими способами. Для этого сначала надо выкрутить свечу из двигателя и внимательно осмотреть. Проверку ее работоспособности можно выполнить несколькими способами.

«На звук»

Данный вид проверки выполняется на работающем двигателе. Делают все в такой последовательности:

1. Запускают мотор.
2. По очереди снимают высоковольтные колпачки.
3. Слушают изменения в работе мотора. Если появились перебои, значит, проверяемая свеча рабочая, когда же изменений нет, это указывает на ее неисправность.

Применение указанного метода проверки имеет такие особенности:

надо осторожно использовать на инжекторных моторах, т. к. можно вывести из строя ЭБУ; перед началом диагностики проверяют корректность работы системы зажигания, правильность регулировки распределителя, целостность высоковольтных проводов; чтобы избежать удара током, надо соблюдать правила безопасности, можно надеть резиновые перчатки, а если их нет, то во время проверки нельзя дотрагиваться до металлических частей автомобиля

можно вывести из строя ЭБУ; перед началом диагностики проверяют корректность работы системы зажигания, правильность регулировки распределителя, целостность высоковольтных проводов; чтобы избежать удара током, надо соблюдать правила безопасности, можно надеть резиновые перчатки, а если их нет, то во время проверки нельзя дотрагиваться до металлических частей автомобиля.

«На искру»

Этот вид проверки также называют «на массу». Одну из свечей выкручивают из двигателя, проверяют в ней зазор и при необходимости выставляют его в заданных значениях. Дальше выполняют такие действия:

1. Подключают снятую свечу к высоковольтному проводу, затем плотно прижимают ее резьбовую часть к металлической детали кузова, чтобы обеспечить надежный контакт.
2. Помощник включает зажигание и начинает прокручивать стартер.
3. Если между электродами проскакивает искра яркого голубого оттенка, значит, все нормально. Когда она красного цвета, надо почистить электроды и снова проверить работоспособность этого устройства. В случае полного отсутствия искры оно подлежит замене.

Для обеспечения безопасности также рекомендуется использовать диэлектрические перчатки. Даже наличие хорошей искры при проверке этим способом не дает полной гарантии работоспособности свечи, т. к. в реальности она работает при других условиях (высокое давление).

В некоторых современных автомобилях использовать такой способ проверки не получится, т. к. часто у них короткие высоковольтные провода и они не достают до неизолированных участков мотора или кузова.

Использование пьезопистолета

Сейчас в автомагазине можно приобрести специальное приспособление, которое внешне похоже на пистолет. Пользоваться им просто, достаточно вставить проверяемый элемент в разъем такого пистолета, накрыть свечу колпачком и нажать на курок.

Что такое свечи зажигания и для чего они нужны

Основные элементы свечи зажигания: 1 — коннектор для подключения кабеля; 2 — керамический изолятор; 3 — прокладка; 4 — электрод.

Свечой зажигания называется устройство, выполняющее поджигание топливно-воздушной смеси в двигателях внутреннего сгорания. По принципу действия и конструкции они различаются на свечи накаливания, каталитические, дуговые, полупроводниковые, искровые, плазменные и др.

В автомобильных двигателях, использующих в качестве топлива бензин и дизельное топливо, используются искровые свечи. После нагнетания воздушно-топливной смеси в цилиндр между электродами свечи пробегает искра, вызванная напряжением в тысячи вольт. При включённом двигателе свеча работает постоянно, создавая искру в цилиндре и воспламеняя топливную смесь в каждом рабочем цикле.

Количество свечей в конструкции мотора соответствует числу цилиндров. Соответственно, в большинстве автомобилей используется 4, 6 или 8 свечей. Для эффективной работы двигателя, сохранения высокого КПД использования топлива и минимальной амортизации необходимо, чтобы свечи работали одновременно без перебоев. Поэтому рекомендуется использовать свечи с одинаковой конструкцией и материалами. Лучше всего – из одного комплекта. Стандартный интервал обновления комплекта свечей – через каждые 30-40 тысяч километров пробега (для иридиевых свечей – 50-70 тыс. км).

Опытные водители также советуют проводить чистку свечей после каждых 10 000 км пробега, чтобы сохранить ровную работу двигателя и не допустить появления каких-либо признаков неисправности.

Проверка свечей мультиметром

Такой измерительный прибор имеется у многих автовладельцев. Тестер необходимо выставить в режим измерения сопротивления, задав максимальный предел (например, 200 МОм). Существует два вида свечей: с внутренним сопротивлением – резистором и без него (свечи с нулевым сопротивлением).

Если свеча без дополнительного резистора, то сопротивление центрального электрода, проходящего строго по оси симметрии свечи, должно быть близко к нулю. Если же в ней имеется дополнительный резистор, то мультиметр покажет его сопротивление.

При подсоединении щупов мультиметра к основному электроду и массе свечи, мультиметр должен показывать бесконечность (т.е. отсутствие прямого контакта между электродом и массой).

Другие отложения и налеты

Белый налет — не единственно возможное отклонение от нормального состояния электродов. Чтобы правильно оценивать риски, нужно знать значения других оттенков отложений.

Черный

Причинами появления черной копоти могут стать следующие проблемы:

1. Переобогащенная смесь, неполадки датчиков топлива (на электроде остается сухой налет).
2. Неподходящие «холодные» свечи.
3. Засорение воздушного фильтра.
4. Сгорание масла (блестящий закопченный электрод и резьба).
5. Слабая посадка форсунки или поломка обратного клапана.

При позднем зажигании и малом угле опережения свечи чернеют даже при правильном выборе калильного числа и бензина.

Красный и коричневый

Алый, коричневый и рыжий нагар — это последствие применения некачественного горючего с ферроценовыми, марганцевыми или свинцовыми присадками. Толстый красный слой может осложнить пропуск искры и нарушить работу мотора, поэтому при его появлении рекомендуется сменить марку масла или АЗС.

Зольный

Зольный нагар бывает как светлым, так и темным. При его появлении наблюдается повышенный расход масла, снижение мощности, потемнение выхлопных газов.

Причиной проблемы является износ или залегание поршневых колец.

Эрозия

При браке свечи, раннем зажигании, длительной работе на низкооктановом или некачественном топливе может произойти эрозия (разрушение) центрального электрода. Мощность ДВС при этом снижается, а при движении наблюдаются рывки, нестабильность на холостом ходу и «троение». Деталь требует немедленной замены.

Бензин на свечах

Заливка свечей происходит при неисправности топливной системы, инжектора или карбюратора, реже — при запуске в мороз. Для решения проблемы нужна полная диагностика автомобиля и ремонт поврежденных частей ДВС.

Масляный и топливный нагар

Блестящий желтый или темный налет свидетельствует о проникновении смазки и износе сальников клапанов. Характерный сопутствующий симптом — сизый дым и высокий расход моторного масла.

Топливный нагар возникает при разгерметизации клапанов или износе поршневой системы. При этом на фоне падения мощности и нестабильной работы ДВС возрастает расход бензина.

В более редких случаях на электродах наблюдается зеленый налет. Его причиной может стать наличие присадок в бензине или попадание тосола в камеру сгорания.

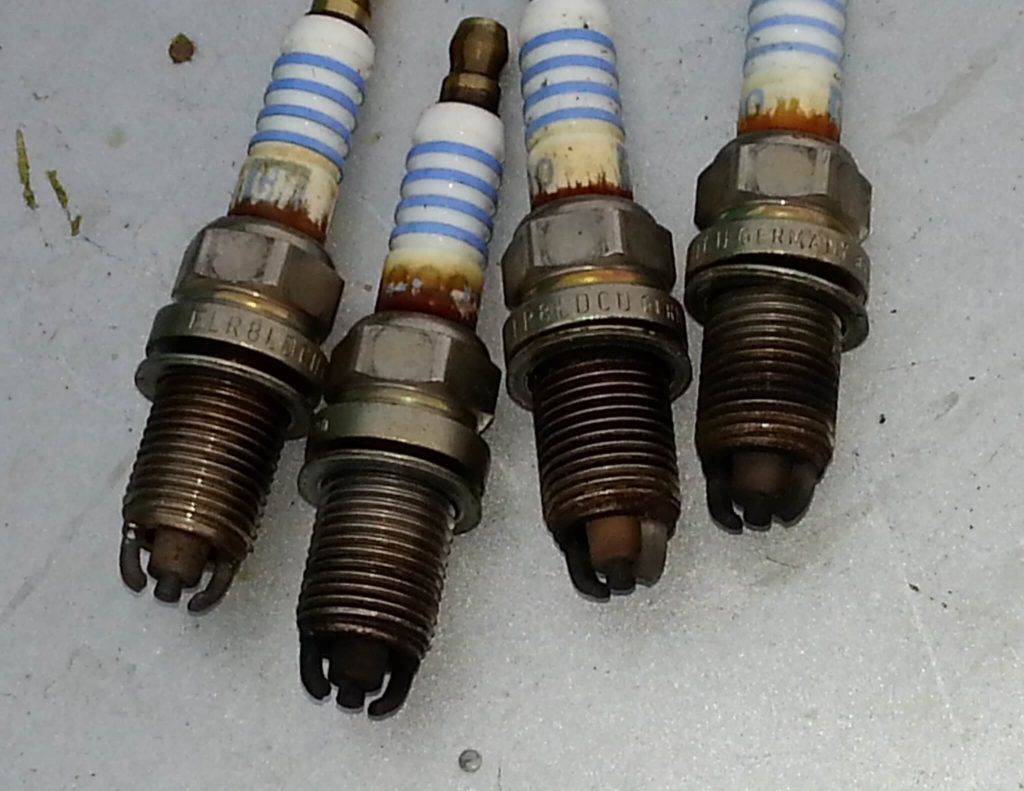

Диагностика состояния свечи в процессе визуального осмотра

Первый способ проверки — визуальный осмотр. При помощи специального свечного ключа (или трубчатого, подобранного по размеру) необходимо выкрутить все свечи, предварительно отсоединив наконечники высоковольтных проводов. Если они исправны, на электродах будет заметен легкий налет серого оттенка. Это нормальное явление. Если же на них имеет место черный, белый или красный нагар, то это может говорить о проблеме. Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания.

Наиболее распространённый – это черный нагар, но и диагностировать его причину наиболее затруднительно.

Маслянистый черный нагар на резьбовой части сигнализирует о том, что масло в избыточном количестве попадает в камеру сгорания. Это может происходить из-за изношенных деталей цилиндропоршневой группы (маслосъемные колпачки, кольца).

Маслянистый черный нагар.

Если же на свече сухой черный нагар, то можно говорить о том, что в камеру сгорания попадает топливовоздушная смесь, сильно обогащенная бензином. Это может происходить по разным причинам:

Сухой черный нагар.

Не качественная искра в связи с неверным зазором между контактами или не хватает энергии на выработку искры требуемой мощности;

Низкая компрессия в цилиндрах двигателя.

Проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;

Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания.Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.

Красный нагар возникает в случае если используются различные присадки для топлива. Различные химические добавки, сгорая, оставляют нагар такого цвета. Постепенно накапливаясь нагар образуется слой, из-за которого снизится вероятность появления искры, что приведет к нестабильной работе двигателя.

Белый нагар может говорить о бедной топливовоздушной смеси. Причины такой смеси могут быть различны, но чаще всего это происходит из-за подсоса воздуха во впускном коллекторе.

Присутствие любого вида нагара может привести к её некорректной работе, поэтому рекомендуется удалить его острым металлическим предметом, например, плоской отверткой. Но в дальнейшем свечи лучше заменить новыми.

При визуальном осмотре следует уделять внимание зазору между электродами. Для измерения зазора понадобится специальный измерительный щуп

Зазор должен находиться в пределах 1-1,13 мм. Если зазоры увеличены, это приведет к отсутствию искры.

Проверка зазора.

Величина зазоров, как правило, не может измениться самопроизвольно. Такое возможно, если свечи бракованы (проблема будет обнаружена сразу после их покупки и установки) или если имело место стороннее вмешательство. Например, если ранее владелец авто, прежний хозяин или работник СТО чистил электроды способом, описанным выше. В этом случае можно ненамеренно отогнуть электрод, случайно увеличив зазор. Проблему можно устранить, постучав нижней частью свечи по твердой металлической поверхности

При этом важно не переусердствовать

Также необходимо обратить внимание на керамические корпуса. Если на поверхности белой изоляционной оболочки имеются вертикальные черные полосы, это является признаком пробоя

Такое может происходить не только из-за неисправности свечей, но и из-за порчи высоковольтных проводов (второе может быть причиной первого).

Черные риски на изоляторах указывают на пробой.

Состояние ВВ проводов легко проверить. Для этого стоит завести мотор в темное время суток или при выключенном свете в гараже, после чего посмотреть под капот. Если вокруг наконечников проводов наблюдается искрение, это является признаком их пробоя. В качестве временной меры можно использовать обычную изоленту, перемотав ею бронепровода в местах пробоя (в них будут заметны небольшие точки или трещинки). Но нужно выбирать изоленту, способную выдерживать высокие температуры. В противном случае она может оплавиться при нагреве двигателя.

Основные неисправности свечей зажигания

• замасливание и покрытие нагаром электродов и юбочки изолятора
• изменение зазора между электродами вследствие их износа
• образование трещин в изоляторе
• загрязнение изолятора копотью
• нарушение герметичности изолятора

Признаками неисправности свечей зажигания служат трудный пуск и перебои в работе двигателя, а иногда его остановка.

Нормальная рабочая свеча

Перед вами фотография, на которой вы можете видеть рабочую (нормальную) свечу зажигания, которая имеет минимальное выгорание электрода. В итоге двигатель на такой свече будет работать эффективно и правильно.

Отложения сажи

Заземляющий элемент, электрод и сама свеча покрыты сажистыми отложениями. Свеча неисправна.

Что стало причиной: Как правило, сажистые отложения на свечке образуются из-за неправильной воздушно-топливной смеси в камере сгорания. Например, смесь может быть по каким-то причинам с переизбытком кислорода.

В том числе подобное отложение может быть из-за сильно загрязненного воздушного фильтра, из-за неисправности системы впрыска, выхода из строя датчика температуры и неисправности датчика кислорода (лямбда зонда).

Кроме того, отложение сажи могут образовываться из-за неправильного теплового диапазона свечи зажигания.

Масло на свече зажигания

Заземляющий элемент, электрод и корпус свечи покрыт масленым налетом.

Что стало причиной: Избыточное количества масла двигателя в камере сгорания, которое может быть из-за перелива масла (выше отметки максимум на масленом щупе). Также масло на свечке зажигания может говорить об износе поршневых колец, об износе поршней, блока цилиндров двигателя и направляющих клапанов.

Если машина оснащены турбодвигателем, то масло на свечах зажигания может указывать на неисправность турбокомпрессора.

Лаковые отложения на свечах

На свече заметны лаковые отложения, имеющие коричнево-желтый цвет или зеленый оттенок.

Что стало причиной: Самой распространенной причиной лаковых отложений на свечках являются присадки в бензине и в моторном масле.

Шлаковые отложения

На заземляющем элементе свечи и на электроде заметны большие отложения топлива и моторного масла.

Что стало причиной: Подобные шлаковые отложения (смолисто-коксовые) появляются чаще всего из-за присадок в моторном масле, которые в последние годы чаще всего используются производителями. В результате сгорания присадок образуются большие отложения на свечках, что может являться причиной неправильной работы двигателя и системы зажигания.

Расплавился центральный электрод свечи зажигания

Центральный электрод свечи выгорел. Край заземляющего элемента также оплавился.

Что стало причиной: Чаще всего подобное можно наблюдать при перегреве свечи, в результате неправильного зажигания автомобиля. Также свеча может расплавиться в результате отложений в камере сгорания, неисправности клапанов, низкого качества бензина, а также в результате неправильной затяжки свечи в головке блока

Быстрый износ электрода свечи

На конце электрода и заземляющего элемента виден сильный износ, в результате чего материал важных элементов свечи поврежден.

Что стало причиной: Некачественное топливо на АЗС с наличием вредоносных присадок. Некачественное моторное масло с агрессивными присадками. Кроме того, подобный износ свечей также наблюдается при детонации и перегреве.

Расплавленная свеча зажигания

Сильные отложения на электроде и на заземляющем элементе. Признаки не свечного отложения в результате нагрева.

Что стало причиной: Как правило, при таком виде износа свечей зажигания можно сделать вывод, что в камере сгорания присутствуют отложения, которые самовоспламеняются. Также возможно в головке блока двигателя неисправны клапана. В том числе подобный износ встречается и при использовании некачественного топлива.

Износ разъема свечи

Чаще всего свеча зажигания изнашивается, конечно, с той стороны, где генерируется искра.

Но свеча также может повреждаться с той стороны, где подключается разъем высоковольтного провода.

Что стало причиной: Старые разъемы высоковольтных проводов или перегрев свечи часто приводит к повреждению свечи в месте соединения с проводами высокого напряжения.

Диагностика состояния свечи в процессе визуального осмотра

Первый способ проверки — визуальный осмотр. При помощи специального свечного ключа (или трубчатого, подобранного по размеру) необходимо выкрутить все свечи, предварительно отсоединив наконечники высоковольтных проводов. Если свечи исправны, на электродах будет заметен легкий налет серого оттенка. Это нормальное явление. Если же на свече имеет место черный, белый или красный нагар, то это может говорить о проблеме. Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания.

Наиболее распространённый – это черный нагар, но и диагностировать его причину наиболее затруднительно.

Маслянистый черный нагар на резьбовой части свечи сигнализирует о том, что масло в избыточном количестве попадает в камеру сгорания. Это может происходить из-за изношенных деталей цилиндропоршневой группы (маслосъемные колпачки, кольца).

Маслянистый черный нагар на свече зажигания.

Если же на свече сухой черный нагар, то можно говорить о том, что в камеру сгорания попадает топливовоздушная смесь, сильно обогащенная бензином. Это может происходить по разным причинам:

Сухой черный нагар на свече зажигания.

Не качественная искра на свече в связи с неверным зазором между контактами или не хватает энергии на выработку искры требуемой мощности;

Низкая компрессия в цилиндрах двигателя.

Проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;

Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания. Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.

Красный нагар на свече возникает в случае если используются различные присадки для топлива. Различные химические добавки, сгорая, оставляют нагар такого цвета. Постепенно накапливаясь нагар образуется слой, из-за которого снизится вероятность появления искры, что приведет к нестабильной работе двигателя.

Белый нагар на свече может говорить о бедной топливовоздушной смеси. Причины такой смеси могут быть различны, но чаще всего это происходит из-за подсоса воздуха во впускном коллекторе.

Присутствие на свече любого вида нагара может привести к её некорректной работе, поэтому рекомендуется удалить его острым металлическим предметом, например, плоской отверткой. Но в дальнейшем свечи лучше заменить новыми.

При визуальном осмотре свечей следует уделять внимание зазору между электродами. Для измерения зазора понадобится специальный измерительный щуп. Зазор должен находиться в пределах 1-1,13 мм

Если зазоры увеличены, это приведет к отсутствию искры

Зазор должен находиться в пределах 1-1,13 мм. Если зазоры увеличены, это приведет к отсутствию искры.

Проверка зазора между электродами свечи.

Величина зазоров, как правило, не может измениться самопроизвольно. Такое возможно, если свечи бракованы (проблема будет обнаружена сразу после их покупки и установки) или если имело место стороннее вмешательство. Например, если ранее владелец авто, прежний хозяин или работник СТО чистил электроды способом, описанным выше. В этом случае можно ненамеренно отогнуть электрод, случайно увеличив зазор. Проблему можно устранить, постучав нижней частью свечи по твердой металлической поверхности

При этом важно не переусердствовать

Также необходимо обратить внимание на корпуса свечей. Если на поверхности белой изоляционной оболочки имеются вертикальные черные полосы, это является признаком пробоя. Такое может происходить не только из-за неисправности свечей, но и из-за порчи высоковольтных проводов (второе может быть причиной первого)

Такое может происходить не только из-за неисправности свечей, но и из-за порчи высоковольтных проводов (второе может быть причиной первого).

Черные риски на изоляторах свечей указывают на пробой.

Состояние ВВ проводов легко проверить. Для этого стоит завести мотор в темное время суток или при выключенном свете в гараже, после чего посмотреть под капот. Если вокруг наконечников проводов наблюдается искрение, это является признаком их пробоя. В качестве временной меры можно использовать обычную изоленту, перемотав ею бронепровода в местах пробоя (в них будут заметны небольшие точки или трещинки). Но нужно выбирать изоленту, способную выдерживать высокие температуры. В противном случае она может оплавиться при нагреве двигателя.

Как понять что проблема в свечах зажигания

Частая причина трудности запуска автомобиля – отсутствие искры в камере сгорания.

Признаки неисправности СЗ:

• неравномерное работа двигателя;
• снижение мощности и одновременный рост затрат топлива;
• мотор не набирает обороты и глохнет;
• идет сигнал о поломке от датчика на приборной панели.

Для точной диагностики причин отсутствия искры необходимо выкрутить и проверить СЗ.

Определение неисправностей свечей зажигания

Простой осмотр изделия может дать достаточно информации об отсутствии искры. Отказ в работе СЗ возникают из-за длительного воздействия высоких температур и давления.

Как определить поломку свечей зажигания

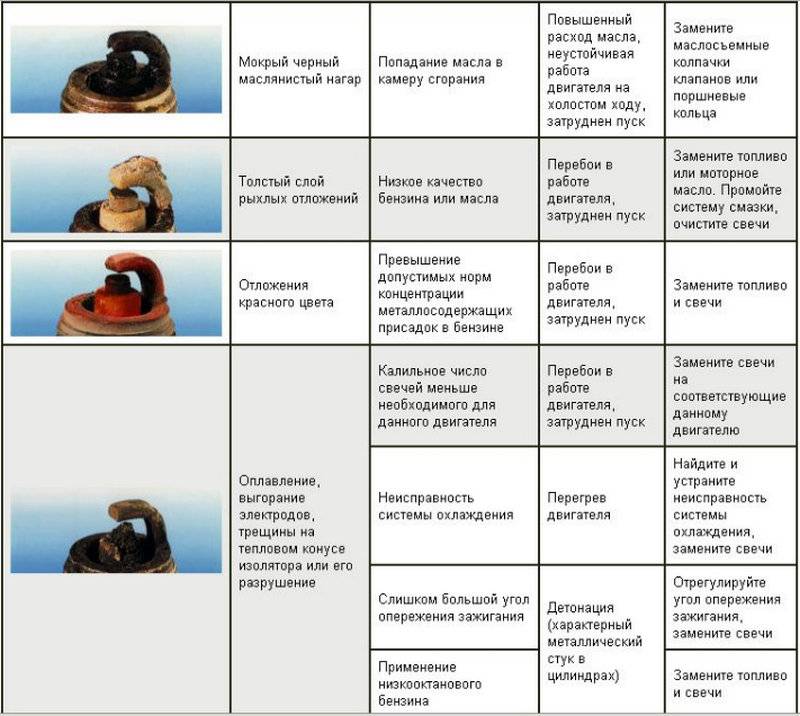

После определения вида нагара или отложения можно диагностировать конкретный вид поломки.

О чём говорит внешний вид свеч зажигания

В тот момент, когда топливная смесь воспламеняется от искры, на свече появляется нагар. Он может обгорать, но не вся его часть, некоторое количество нагара всё же остаётся, предоставляя автомобилисту возможность судить о работе и состоянии двигателя

Во внимание берётся всё: вид, цвет и количество нагара, состояние электродов

Когда не о чем беспокоиться

Нормальная рабочая свеча может иметь нагар в небольшом количестве. Он может быть похож своим цветом на кофе или быть более светлого оттенка. Никакого намёка относительно наличия масла быть не должно. Электрод должен расходоваться равномерно, на нём и вокруг него повреждений быть не может. Если под капотом вашего авто находятся именно такие свечи, можно только порадоваться за себя. Двигатель находится в прекрасном состоянии, автомобиль потребляет заявленное количество топлива, масло расходуется в нормальном режиме, машина заводится по первому требованию.

Чёрный нагар

На свечах могут образовываться сухие или немного влажные отложения чёрного цвета. В этом случае можно рассматривать несколько вариантов:

• топливная смесь чрезмерно обогащённая;
• тепловой диапазон свечки недостаточно тёплый;
• снизился вакуум или компрессия;
• зажигание происходит с опозданием;
• искровой зазор больше, чем нужно.

Присутствие влаги в налёте чаще всего вызывается по причине повреждения прокладки на головке с цилиндрического блока. Также можно проверить маслосъёмное кольцо на предмет износа, а газораспределительный механизм — на наличие проблем в работе.

При такой ситуации водитель может ощутить сложности при запуске автомобиля. Чтобы исправить проблемы, о которых свидетельствует зольный нагар, можно выполнить следующие действия:

• настроить работу карбюратора, а заодно и воздушной заслонки;
• прочистить или заменить воздушный фильтр;
• клапаны могут заедать в том случае, если нагар образовался только на одной или двух свечах.

Маслянистый нагар

Состояние двигателя по свечам, поверхность которых покрыта маслянистыми отложениями, определить несложно. Здесь вариантов немного: в камеру сгорания попадает много масла. Причиной такой ситуации может стать высокое содержание масла в картере, изношенное состояние поршневых колец, направляющих втулок на клапанах или гильз на блоке цилиндров. Все эти варианты не подходят для нового двигателя или агрегата, который проходит обкатку. В последних двух случаях замасленные свечи подвергаются соответствующему обслуживанию и становятся пригодными к использованию.

Если же проблемы с двигателем всё-таки присутствуют, то пора бить тревогу и отправлять его на капремонт. Смесь из топлива и масла обязательно должна быть отрегулирована, а свечи заменены на новые.

Свинцовый нагар

Когда свеча перегревается, отложения на её поверхности начинают расплавляться и принимают глянцевый вид с коричневым и даже желтоватым оттенком. Такое явление происходит из-за резкого повышения температурного режима внутри камеры сгорания. Причиной служит неправильный стиль вождения, который связан с резкими ускорениями. Ещё одной причиной служит наличие в топливе присадок с содержанием свинца.

Как следствие, в зажигании будут наблюдаться пропуски. Если причины появления свинцового нагара устранить невозможно, то рекомендуется выбирать свечи с увеличенным холодным диапазоном и сократить время их обслуживания.

Зольный налёт

На теле изолятора и электрода, который служит для заземления, могут образовываться в большом количестве порошкообразные отложения. Их цвет может меняться от белого до жёлтого. Можно предположить, что используемое масло не подходит двигателю или в топливе присутствуют недопустимые присадки.

Такие отложения легко удаляются, даже если они присутствуют в большом количестве. После очистки свечи могут использоваться повторно.
