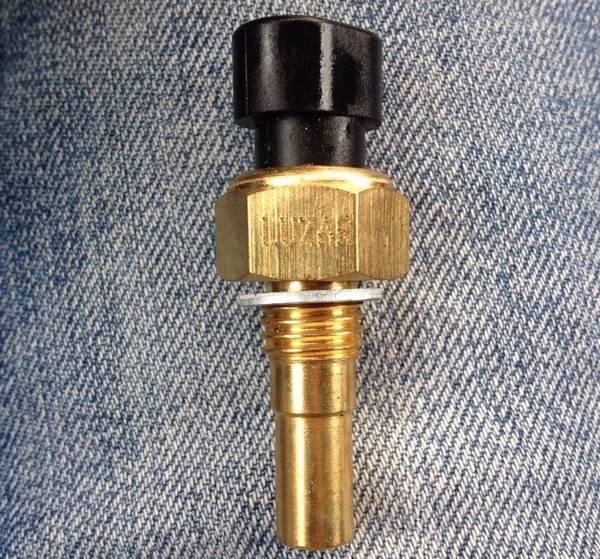

Датчик температуры охлаждающей жидкости – помощник электронного блока управления

Как проверить работоспособность?

Для проверки работоспособности потребуются следующие инструменты:

• термометр (обязательно с максимально допустимой температурой свыше 100 градусов, лучше использовать цифровой);
• мультиметр (для замера сопротивления термистора);
• емкость с водой (которую нужно будет медленно подогревать до температуры кипения).

Когда датчик охладился до комнатной температуры к его контактам необходимо подключить мультиметр и перевести его в режим замера сопротивления. При температуре 20 – 30 градусов по Цельсию начальное сопротивление должно составлять порядка 1300 – 2200 Ом.

Далее датчик с подключенными щупами помещают в емкость с водой и медленно начинают её разогревать. При повышении температуры сопротивление должно постепенно падать. Оптимальные показатели следующие:

• 40 градусов — порядка 1000 – 1200 Ом;
• 50 градусов — 1000 Ом;
• 60 градусов — 800 Ом;
• 80 градусов — порядка 270 – 380 Ом;
• 100 градусов — порядка 170 – 180 Ом.

При температуре 110 градусов или выше термистор переключается в «защиту» и происходит разрыв цепи. Сопротивление при этом становится бесконечным (блок ЭБУ этот сигнал распознает как перегрев и включает охлаждение на полную мощность).

Если показания мультиметра будут кардинально разниться от вышеуказанных, то это будет явным признаком, что датчик вышел из строя. Ремонту он не подлежит поэтому его попросту заменяют. В редких случаях помогает тщательная очистка контактов и резьбы от следов коррозии, но это лишь временное решение. Если контроллер «сбоит», то рекомендуется его полностью заменит, обойдется он не дорого.

Ответ

Теоретически рабочая температура любого двигателя внутреннего сгорания должна находиться в пределах 80…95°С. Однако на практике ее измерение лишено смысла и напоминает измерение средней температуры по больнице. Ведь температура в различных частях мотора разная. Например, в камере сгорания она может достигать 2000 °С. Именно поэтому принято контролировать состояние охлаждающей жидкости, залитой в систему охлаждения двигателя.

В системе охлаждения мотора G4GC контроль за нагреванием охлаждающей жидкости (ОЖ) осуществляется специальным датчиком, связанным с электронным блоком управления двигателем (ЭБУД). Руководствуясь сигналами, полученными от него, ЭБУД управляет включением/выключением вентилятора, который охлаждает двигатель потоком воздуха и отводит тепло от радиатора с горячей ОЖ. Кроме того, температурный режим ОЖ учитывается ЭБУД при подготовке горючей смеси, так как горячему мотору нужно меньше топлива, чем холодному. Однако необходимо иметь в виду, что датчик контролирует состояние ОЖ только в месте его установки, а размещают его, как правило, в зоне, где обдув двигателя воздухом, поступающим от вентилятора ограничен (по мнению разработчиков мотора).

Температурный датчик охлаждающей жидкости (EST SENSOR) на двигателе G4GC установлен в канале рубашки охлаждения головки цилиндров. Конструктивно он представляет собой термистор, электрическое сопротивление которого уменьшается при возрастании температуры ОЖ. Если термистор снять и поместить в воду, то его сопротивление, измеренное омметром на выводах, должно находится в пределах:

ТЕМПЕРАТУРА ВОДЫ, °С	ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ, кОм
-10	8,16…10,74
5,18…6,6
20	2,27…2,73
40	1,059…1,281
60	0,538…0,65
80	0,298…0,322
90	0,219…0,243

Если полученная величина сопротивления не соответствует приведенным в таблице значениям, то EST SENSOR необходимо заменить.

Стрелочный прибор на приборной панели предназначен для информации водителя о температурном режиме работы мотора. Его видимая шкала отображает состояние ОЖ в диапазоне от 50 до 130°С с допуском примерно 8…10°С в обе стороны. Если стрелка прибора постоянно находится в средней зоне, то связка «EST SENSOR — термостат — вентилятор» функционирует нормально, поддерживая тепловой режим силового агрегата в пределах 80…95°С.

Если возникли сомнения в работоспособности датчика состояния ОЖ, то его можно проверить, как указано выше и при необходимости заменить. Кроме того симптомами, свидетельствующими о возможном выходе датчика из строя, наряду с закипанием жидкости, часто служат:

• увеличение расхода топлива;
• снижение мощности двигателя.

Кроме термистора за температурным режимом мотора следит термостат, который начинает открываться, когда ОЖ нагревается до 82°С. Закрывается термостат при температуре ОЖ порядка 77°С.

Полностью термостат открыт при температуре ОЖ, равной 95°С. При этом вентилятор включится, когда ОЖ нагреется до 97°С, а выключится при ее снижении до 92°С.

Предназначение устройства

ДТОЖ нельзя путать с контроллером уровня антифриза. Если первый предназначен для выявления температуры силового агрегата, то второй применяется для контроля объема расходного материала — хладагента. По показаниям ДТОЖ блок управления выявляет температурные изменения и передает данные на бортовой компьютер о том, в каком состоянии работает мотор. С помощью контроллера определяется прогрев двигателя, его перегрев, а также оптимальная температура функционирующего ДВС. Импульсы, передающиеся на управляющий модуль, определяют функциональность управляющей системы ДВС в целом.

Температура двигателя определяет такие нюансы:

• расход горючего на 100 км;
• объем и качество газов;
• возгорание топливовоздушной смеси;
• оптимальная работа коробки передач.

Все эти факторы контролируются управляющим устройством, который по полученной информации определяет оптимальный режим функционирования двигателя. Поэтому работоспособность датчика температуры важна для транспортного средства. Если устройство неисправно и подает неверные импульсы на управляющий модуль, это может привести к проблемам.

Как ДТОЖ влияет на работу ДВС?

По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:

1. Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
2. Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
3. Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
4. С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
5. Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
6. ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.

Рекомендуем: Когда менять топливный фильтр

Что такое датчик температуры охлаждающей жидкости

Все датчики служат для контроля работы определенных узлов и деталей. При нарушении функций работы, датчик показывает, что работа того или иного устройство нестабильна. Автомобиль в своей конструкции имеет множество датчиков.

Двигатель внутреннего сгорания нуждается в стабильной работе. Так вот, температурный датчик жидкости охлаждения обеспечивает контроль за стабильностью работы ДВС. Мотор машины быстрее греется благодаря этому датчику и медленнее достигает высоких температур, приводящих к кипению охлаждающей жидкости в системе.

ДТОЖ — это не датчик, который показывает температуру жидкости в системе блока и радиатора. Некоторые неправильно думают на счет этого.

Датчик температуры ОЖ передает данные температуры жидкости (антифриза, тосола или воды) в электронный блок управления (ЭБУ). А температуру жидкости, которую водитель видит на приборной панели, передает другой датчик, тоже температурный.

Если сломается датчик, который выводит значение температуры для водителя, то ничего серьезного для системы это не принесет. А, если выйдет из строя датчик, который передает значение температуры в ЭБУ, тогда блок управления неправильно будет регулировать работу ДВС.

Помимо отведения тепла и охлаждения двигателя, циркулирующая жидкость охлаждения охлаждает моторное масло, которое, при закипании теряет свои свойства.

Также охлаждающая жидкость охлаждает воздух, который есть в системе турбонаддува (турбины), охлаждает выхлопные газы и масло коробки переключения передач. Есть у датчика функция нагрева воздуха в вентилирующей и отопительной системах.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

• падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
• более длительное время прогрева автомобиля;
• учащённый выход двигателя за рамки оптимального температурного режима во время работы;
• увеличенный расход топлива;
• снижение контроля над автомобилем у водителя;
• дым из выхлопной трубы приобретает чёрный оттенок;
• нарушение стабильности работы двигателя.

Рекомендуем: Сколько прослужит автомобильный аккумулятор?

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

• полупроводниковые;
• биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

• сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
• капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Симптомы неисправности

Судя по нашему опыту, ДТОЖ ломается не слишком часто. Но неисправность оказывает прямое влияние на работу силового агрегата. Вот типичные симптомы:

1. Проблемный запуск мотора в холодное время года.
2. Чрезмерный расход топлива, выше нормативного.
3. Прогретый мотор глохнет. Обычное время — когда температура ОЖ достигает 100°C. Особенно на низких оборотах.
4. Подтекает антифриз через корпус рядом с прибором.
5. Указатель нагрева двигателя на панели приборов не реагирует.
6. Тосол прогрелся до 100°C, но крыльчатка вентилятора не запускается.
7. Лопасти вращаются «на холодную» или работают на максимальных оборотах.

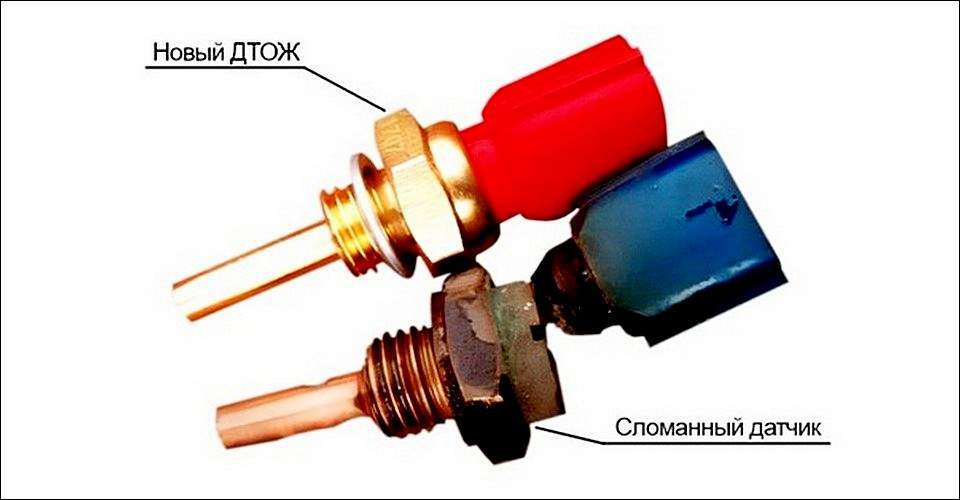

Новый и сломанный датчики

Мотор может начать «троить», что ухудшит динамику авто. А порой кипит антифриз в расширительном бачке. Если датчик замкнуло или случился обрыв цепи, вентилятор крутит, как бешеный, и не останавливается.

Характерные признаки выхода ДТОЖ из строя на Приоре: причины увеличенного расхода

Температурный датчик двигателя или включения вентилятора является одним из главных исполнительных органов блока управления. Неисправность такого устройства влечет за собой некорректную работу двигателя, и следствие такой поломки «бьет по кошельку», ведь при этом значительно вырастает расход топлива. За счет того, что ДТОЖ выполняет очень важную функцию, измеряя температуру двигателя, и передавая информацию на электронный блок, такое устройство выходит из строя редко. Имеется в виду полная неисправность датчика, когда на панели приборов загорается Check Engine, и высвечивается на бортовом компьютере следующие коды ошибок:

• Р0115 — неисправность электрической цепи ДТОЖ;
• Р0116 — ошибка датчика в виде выхода значений за допустимый диапазон;
• Р0117 — низкий уровень сигнала на выходе ДТОЖ (на ЭБУ от датчика поступает напряжение ниже 0,14В);
• Р0118 — повышенный уровень сигнала от ДТОЖ (выходное напряжение свыше 4,91В);
• Р0119 — ненадежность контакта датчика. Обычно такая ошибка высвечивается, если сигнал от устройства прерывается.

Различают следующие виды неисправностей датчиков ТОЖ, которые встречаются на Приорах:

1. Термистор со временем начинает показывать некорректные значения температуры, то есть, врет. Убедиться в этом можно с помощью мультиметра.
2. Перетирание проводов возле разъема датчика, что приводит также к некорректной его работе.
3. Снижение качества изоляции.

Характерными признаками того, что рассматриваемый элемент вышел из строя или он «барахлит», являются следующие проявления:

• на холодную падают обороты двигателя;
• отсутствие холостого хода или плавающие обороты;
• нестабильная работа ДВС;
• невозможность запуска двигателя на горячую (вследствие отказа ДТОЖ);
• включение вентилятора, что обычно сопровождается совместно с ошибкой Р0115.

Это интересно! Однако самый распространенный тип неисправности ДТОЖ на Приоре — когда вентиляторы охлаждения включаются и выключаются без видимых на то причин, то есть на холодном двигателе или если температура не достигла значения включения.

Следствием неисправности устройства является увеличенный расход топлива до 10-15 литров на 100 км.  Категорически противопоказана эксплуатация автомобиля с неисправным ДТОЖ. Если выявлены признаки его неисправности, то следует немедленно прибегнуть к диагностике или замене.

Как проверить датчик температуры ОЖ

Проверить температурный датчик можно множеством способов. Оптимальным вариантом будет использование OBD2-адаптера, поскольку он может показать коды ошибок. Если же нет возможности купить адаптер, но под рукой есть омметр, то диагностику можно провести с его помощью. Последний вариант менее надежный, но в опытных руках он показывает неплохие результаты.

Компьютером

Для комплексной проверки температурного датчика рекомендуется использовать OBD2-адаптер, который в народе часто называют компьютером. Адаптер имеет вид небольшого блока с разъемом, который подключается к диагностическому гнезду на приборной панели транспортного средства. Управление адаптером осуществляется по беспроводному каналу связи Wi-Fi или Bluetooth, а подключиться к нему можно с помощью смартфона или ноутбука.

Адаптер хорош тем, что с его помощью можно узнать внутренние ошибки автомобиля, что будет особенно критично в случае активации индикатора Check Engine.

Проверка температурного датчика с помощью ELM-327:

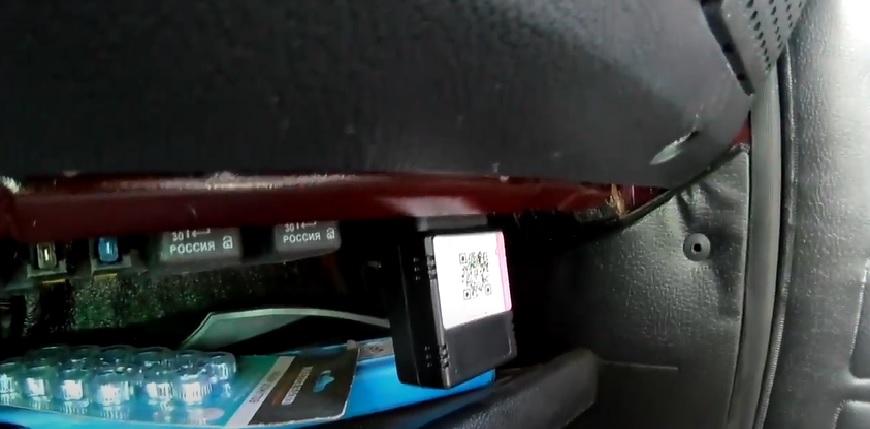

Вставьте адаптер ELM-327 в диагностический разъем на автомобиле, установите на смартфон программное обеспечение для работы с прибором, подключитесь к нему через телефон по беспроводному каналу Wi-Fi или Bluetooth.

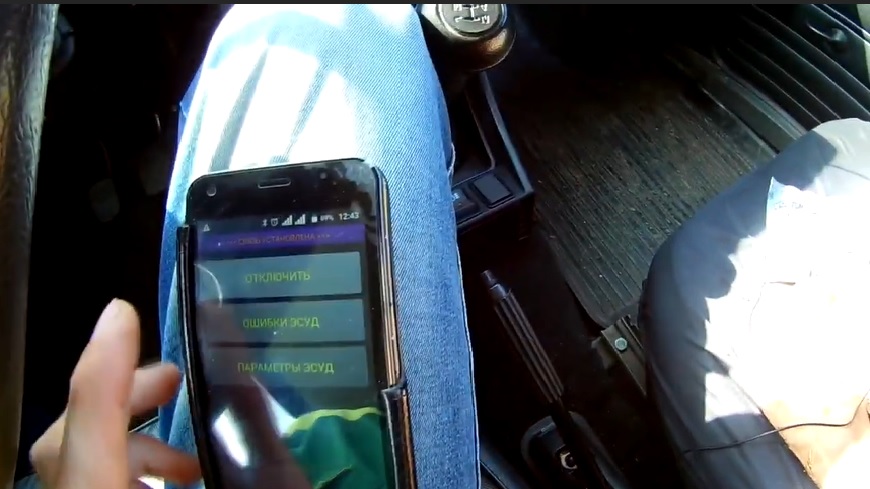

Активируйте пункт меню “Ошибки ЭСУР” – через несколько секунд на экране появится перечень обнаруженных ошибок. Если проблемы именно с датчиком температуры, появится код Р0115, Р0117. Р0116 или Р0118.

Омметром

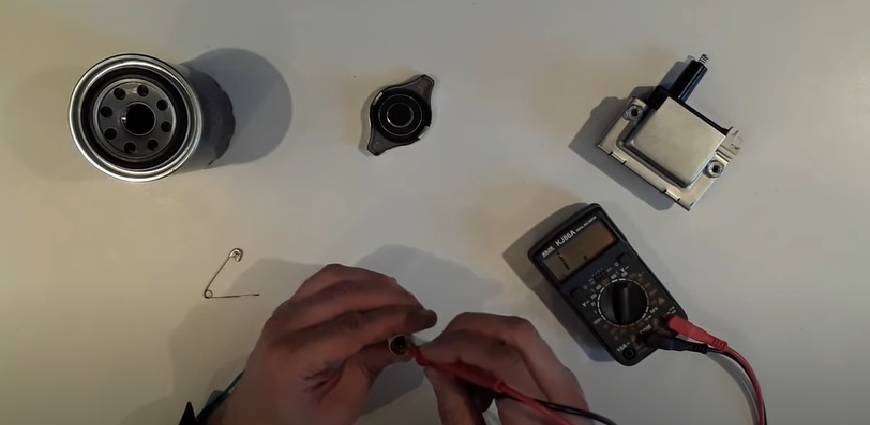

Протестировать ДТОЖ можно с помощью омметра, однако в данном случае придется выкрутить устройство из охлаждающем системы (инструкция по демонтажу рассмотрена выше). Для тестирования понадобится нормативные показатели по сопротивлению в зависимости от температуры окружающей среды – узнать их можно в магазине при покупке ДТОЖ, а также в любом сервисном центре по обслуживанию автомобилей.

Тестирование выполняется следующим образом:

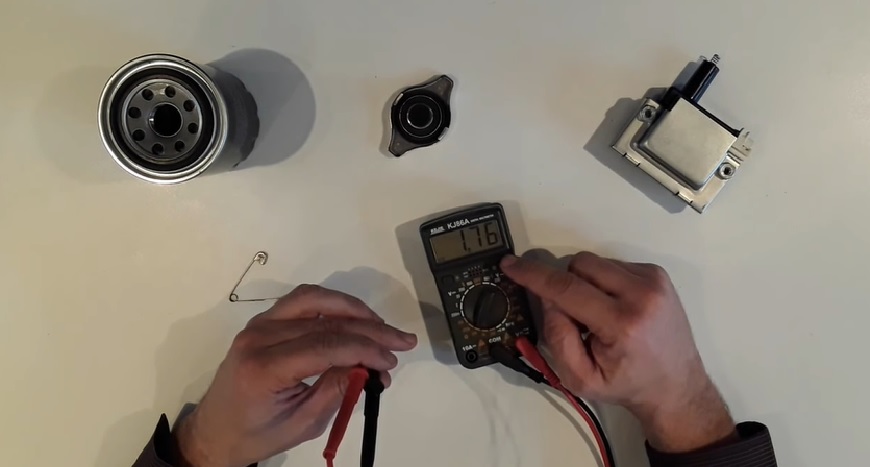

Активируйте омметр, установите базовое значение приборе (например, 1 Ом), подключите провода от омметра к электрическим контактам на ДТОЖ.

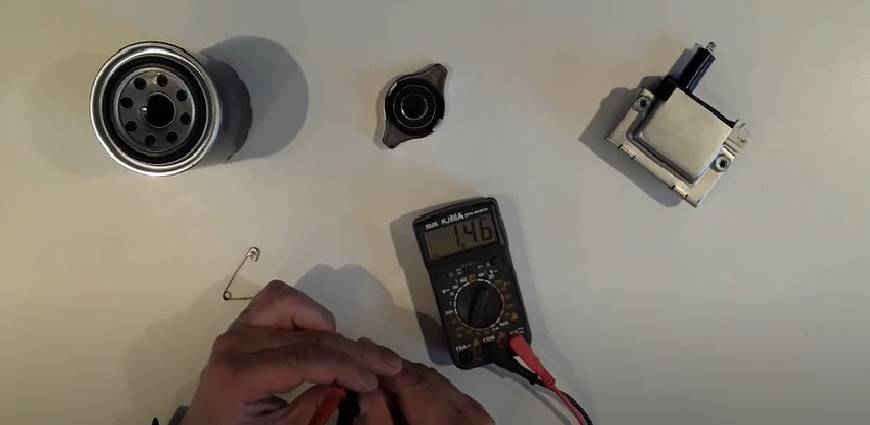

Посмотрите на циферблат омметра – там появится число, отражающее уровень напряжения. Сравните его с нормативными показателями.

Для дополнительной диагностики коснитесь рукой конца термодатчика – если устройство работоспособно, то его уровень напряжения должен уменьшится.

Чтобы повысить точность тестов с омметром, можно использовать термометр. Для этого термочувствительный элемент прибора помещается в емкость с водой и термометром. После этого воду нагревают, а каждые 5 градусов нагрева смотрится показатель по сопротивлению. В результате составляется таблица эмпирических показателей по температуре, которая потом сравнивается с нормативными показателями. Если показания серьезно отличаются, то прибор сломан.

Замена датчика температуры охдаждающей жидкости

В теории при замене датчика необходимо полностью сливать антифриз из системы охлаждения. Но на практике многие обходятся и без этого (но часть тосола при этом все равно выливается). Общий же алгоритм замены выглядит так:

отключить контакты;

• выкрутить зажимную гайку;
• вытащить датчик;
• поместить гайку на новый датчик;
• поставить все на место, затянуть, подключить контакты;
• завести двигатель и проверить показания датчика.

Все работы обязательно проводятся «на холодный» двигатель. Самое главное — все тщательно затянуть (чтобы не допустить разгерметизации системы охлаждения) и правильно подключить контакты (через коннектор).

Если в автомобиле установлено 2 датчика, то, соответственно, манипуляция повторяется. Но желательно все же предварительно сливать весь тосол (его можно повторно использовать).

Видео замены датчика температуры (ДТОЖ) на ВАЗ 2115:

Итого, проверить работоспособность датчика достаточно легко, но потребуется, как минимум, мультиметр. Как часто выходят из строя тиристоры? Очень редко, так как единственная причина, по которой это происходит — механическое повреждение тиристора или подводимых к нему контактов, а также коррозия.

Совет автомобилистам

Предметом статьи является достаточно тонкое устройство. И автолюбителям стоит понимать, что оно реагирует на работу смежных узлов, на особенности привода, на внешние условия и особенности охлаждающих жидкостей. Специалисты рекомендуют раскошелиться сразу на несколько антифризов, которые вы будете заливать в зависимости от времени года. Хоть это и дорого, но серьезно продлевает жизнь автомобиля.

Обращайте внимание на материал шайбы. Если это медь, то весь датчик можно устанавливать без предварительных манипуляций

А вот если производитель использовал другой материал, то резьбу обязательно нужно смазать герметиком.

Признаки неисправности датчика температуры охлаждающей жидкости

Зная признаки неисправности ДТОЖ, можно своевременно выявить поломку этого устройства, не допуская появления проблем с силовым агрегатом. Однако, здесь нужно отметить, что для получения более точного и объективного результата, внешнего осмотра и косвенных «симптомов» будет недостаточно, потребуется провести дополнительную диагностику.

Итак, признаки неисправности датчика температуры охлаждающей жидкости включают:

• На приборной панели ТС горит Check Engine или появился значок термометра;
• Заметно увеличился расход топлива — это связано с тем, что на ЭБУ поступает неверная информация о температуре охлаждающей жидкости и двигателя, следовательно, появляются проблемы с созданием оптимальной топливной смеси;
• Двигатель плохо запускается, обороты скачут или плавают, мотор глохнет без видимых причин, на низких оборотах.
• Нестабильная работа охлаждающего вентилятора, установленного на радиаторе авто. Это может проявляться по-разному. Например, вентилятор может не включаться даже при поездках на большие расстояния в жаркую погоду. В некоторых случаях он наоборот не выключается даже после того, как ДВС остыл.

Как видно, из перечисленных выше ситуаций основные признаки выхода из строя датчика ОЖ, могут свидетельство о поломках целого ряда других узлов, механизмов и систем транспортного средства. Но, как показывает практика, при снижении качества и эффективности охлаждения двигателя, стоит, прежде всего, проверить, как раз таки ДТОЖ, так как в более чем половине случаев проблема кроется именно в этом устройстве.

Причины поломки датчика температуры ОЖ

Конструкция температурного датчика отличается простотой и минимальным количеством составных элементов, благодаря чему его поломки встречаются крайне редко. Самой частой причиной выхода из строя детали является ее механическое повреждение или чрезмерный износ. Немало сложностей способна доставить коррозия, появившаяся на металлических элементах детали. Например, это случается из-за использования обычной воды вместо антифриза.

В числе наиболее распространенных причин неисправности датчика ОЖ специалисты обычны называют:

Повреждение корпуса — внешне это может проявляться в виде появившихся потеков охлаждающей жидкости. Также механическому повреждению подвержен рабочий элемент устройства или его контакты. Такая поломка приводит к тому, что ДТОЖ передает ЭБУ неверные показатели температуры. Окисление контактов — это может произойти из-за продолжительного использования датчика или в случае эксплуатации ТС в условиях высокой влажности воздуха. Окисление, появившееся на контактах, создает помехи для свободного прохождения электрического тока или приводит к значительному повышению сопротивления цепи. Механическое повреждение группы контактов (фишки) и обрыв контактов — ремонт в этом случае невозможен, только срочная замена вышедшей из строя детали. Нарушение изоляции проводов. Это может случиться из-за использования изоляционных материалов низкого качества, механического повреждения или износа. Неисправность требует скорейшего устранения

Это особенно важно для автомобилей, которые эксплуатируются в регионах с высокой влажностью воздуха

Если поврежден корпус, контакты или терморезистор ремонт механического ДТОЖ вряд ли возможен, более простым и безопасным решением станет полная замена устройства. Если же его работе мешают следы коррозии, окисления или нежелательного налета, для восстановления нормального функционирования детали будет достаточно почистить ее корпус, контакты и резьбу.

Можно ли ездить со сломанным датчиком или без него

Многие автовладельцы, заметившие явные или косвенные признаки неисправности ДТОЖ, задаются вполне логичным вопросом — как скоро нужно выполнить ремонт или замену сломанной детали. Здесь необходимо понимать, что основной задачей рассматриваемого устройства является запуск вентилятора охлаждения. Отсюда следует, что в случае выхода из строя датчика он не просто перестает показывать температуру, но и становится причиной того, что система принудительного охлаждения не срабатывает.

Результатом всей этой ситуации становится, как минимум вскипание антифриза, как максимум критический перегрев мотора и деформация прокладки ГБЦ. Отказ ДТОЖ также приводит к повышенному расходу топлива и нестабильной работе ДВС. Поэтому, менять датчик двигателя следует сразу после того, как были обнаружены неполадки в его работе. Не забывайте следить также за уровнями других жидкостей в системах, в частности, за уровнем масла в ГУР.

Примение

Сфера применения датчиков температуры охватывает как бытовые приборы, так и оборудование общепромышленного назначения, сельскохозяйственную отрасль, военную промышленность, аэрокосмический сектор. Каждый из вас может встретить их у себя дома в нагревательных приборах – бойлерах, духовках, мультиварках или хлебопечках.

В тяжелой промышленности тепловые сенсоры позволяют контролировать степень нагрева печей, воздуха в рабочей области, состояние трущихся поверхностей. В медицине их используют для контроля температуры в труднодоступных местах или для упрощения различных процедур.

Многие автолюбители часто сталкиваются с анализаторами температуры, контролирующими состояние масла или другой охлаждающей жидкости. На сети железных дорог они позволяют отслеживать нагрев букс и колесных пар. В энергетике с их помощью обследуются контактные соединения и качество прилегания поверхностей.

Признаки неисправности ДТОЖ

Ключевые признаки неисправности:

1. Недостоверные показания температуры двигателя. Например, сразу же после его запуска на приборной появляется сигнал перегрева. Или наоборот: после 10 – 20 минут работы мотора показывается температура ниже 40 – 50 градусов.
2. Не включается или не отключается вентилятор. Но это также может указывать и на неисправность блока управления.
3. Показания температуры считываются некорректно. Данные при этом могут мгновенно меняться, например, с 50 до 90 градусов, а затем снова опускаться.

В современных авто также при неисправной работе контроллера на приборной панели загорается сигнал «Check». Подключившись к ЭБУ можно узнать точную причину появления аварийного сигнала.

Принцип работы ДТОЖ ВАЗ 2107

В зависимости от типа вентилятора, могут применяться различные виды датчиков. Все дело в том, что радиаторы нового и старого образца имеют огромное различие, как по материалу изготовления, так и по конструкции. Старые радиаторы имеют специальную сливную пробку, вместо которой как раз и используется тот самый датчик. Он монтируется в нижней части радиатора и имеет контакт с охлаждающей жидкостью.

В процессе нагрева двигателя, биметаллический контакт внутри устройства отгибается и замыкает электрическую цепь привода вентилятора. В процессе остывания мотора, пластина отгибается – вентилятор останавливается. Таким образом, датчик используется как контактор, имеющий большую зависимость от температуры.

В наружной части датчика располагаются два контактных вывода, к которым присоединяются клеммы цепи электродвигателя.

Новые образцы радиаторов изготавливаются из алюминия и пластика, и вместо датчика там устанавливается специальная сливная пробка, которую можно откручивать руками. Датчик установлен на головке блока цилиндров и соединен с реле вентилятора, которое находится в монтажном блоке. Реле позволяет существенно снизить пусковой ток и увеличить надежность работы пускового устройства.

Как работает датчик температуры в автомобиле

Прибор работает по принципу термического полупроводника, уровень сопротивления которого меняется в зависимости от температуры антифриза в системе. Конструктивно прибор имеет вид продолговатого цилиндрического устройства, которое состоит из металлического корпуса с резьбой, термочувствительного элемента, пластикового электрического разъема с контактами и термочувствительного устройства (термистора) с проводами.

Функционирование устройства выглядит следующим образом:

• Прибор имеет два чувствительных элемента – внешний (электрический) и внутренний (термический). Внутренний элемент – полупроводник-термистор, который вкручивается в систему охлаждения и контактирует с антифризом. Внешний элемент – два электрических контакта, которые через разъем (его часто называют фишкой) и провода подключаются к ЭБУ автомобиля. Друг с другом чувствительные элементы соединяются с помощью электрических проводов.
• На устройство подается стабильный уровень электрического тока. Ообычно это 5 вольт, хотя некоторые современные авто могут иметь напряжение в 12 или 24 вольт. Термочувствительный элемент-полупроводник имеет отрицательный температурный коэффициент. Поэтому что при увеличении температуры внешней среды (в нашем случае это антифриз) электрическое сопротивление устройства падает, а при понижении температуры – повышается.
• Благодаря изменению уровня сопротивления устройство может отслеживать уровень теплоты антифриза в охлаждающей системе. Данные с прибора анализируются электронным блоком управления автомобиля. Для отображения теплоты антифриза на современных авто ставится отдельное устройство со стрелкой на панели приборов (обычно располагается слева от спидометра).

Как ДТОЖ регулирует нагрев антифриза в системе:

1. При сгорании топлива в ДВС помимо механической работы генерируется большое количество тепла, которое нагревает мотор. Чтобы двигатель не раскалялся выше определенных пределов, в транспортном средстве находится антифриз, который отводит излишки тепла и охлаждает мотор.
2. Во время работы антифриз может нагреваться, а чем выше интенсивность работы мотора, тем выше теплота охлаждающей жидкости. Степень теплоты отслеживает ДТОЖ, который подает информацию о нагреве на электронный блок управления автомобилем.
3. При достижении теплоты антифриза 95-100 градусов запускаются система охлаждения (в противном случае охладитель начнет испарятся, что приведет к перегреву мотора). Для охлаждения используется вентиляторы, которые понижают теплоту охладители за счет вращения лопастей.
4. Многие современные автомобили оборудованы дополнительной системой охлаждения антифриза за счет регулировки шагов холостого хода. При превышении теплоты выше 95-100 градусов ЭБУ меняет количество шагов регулятора, что приводит к уменьшению уровня впрыска топлива в мотор, а антифриз начинает нагреваться меньше.
