Датчик положения коленчатого вала – всё про датчик коленвала

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

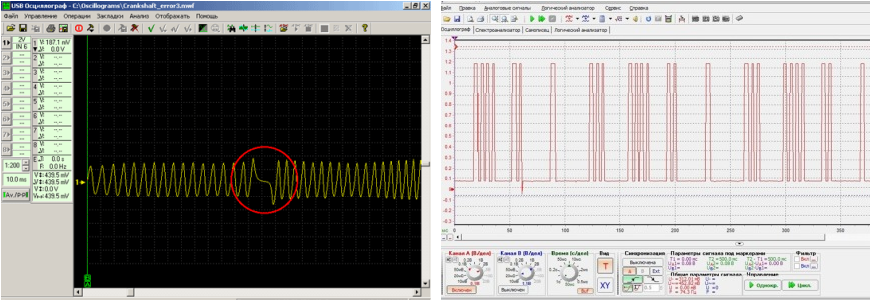

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Устройство и расположение датчика положения коленвала

Датчик коленчатого вала расположен на специальном выносном кронштейне, подводящем его к специально приваренному к шкиву диску с зубьями и нулевой меткой. Если смотреть в автомобиль спереди, то он будет располагаться слева со стороны генераторы, и закрыт пластиковым защитным кожухом.  На кронштейне зафиксирован винтом М10 или иным крепежом. Для подключения к блоку управления имеется встроенный разъем, который достаточно герметично закрывает контактные соединения. Распиновка ДПКВ у всех производителей идентична. Если взять в руки вилку с датчика ключом вверх, то нумерация у него слева направо «1, 2, 3»:

• Вывод «1» — питания +12 В.
• Вывод «3» — корпус 0В.
• Вывод «2» — сигнал на ЭБУ.

За что отвечает датчик

Датчик коленвала предназначен для отслеживания скорости вращения и определения позиции поршней в цилиндрах. Он фиксирует зубья на задающем диске и относительно них производит программный расчет тактов работы системы впрыска и поджига. Существует две модификации датчика положения вала:

• с задающим диском индуктивный;
• с датчиком холла, а ответная контрольная часть выполнена в виде кольца с дорожками на разном уровне;
• оптический.

Принцип работы датчика положения коленвала

Частота коленчатого вала прямо пропорциональна количеству импульсов, которые считал датчик и тут же передал их в ЭБУ. Работает он следующим образом:

• Внутри имеется электронная схема с измерительной катушкой и разорванным сердечником.
• Когда задающий диск поворачивается, то каждый зуб оказывается на достаточном расстоянии для срабатывания сенсора.
• В результате получается импульс, который по проводам передается в блок.
• Кроме вена с зубьями на диске также будет нулевая отметка, соответствующая мертвой точке, а в датчике имеется еще одна катушка, расположенная под основной счетной.

Важное значение имеет зазор датчика коленвала. Он зависит, собственно, от типа установленного сенсора и может быть в разных пределах от 0,5 до 1,5 мм

Иногда и при первой установке требуется производить точное выставление ДПКВ. Выполняется это путем подкладывания шайб под кронштейн.

Датчик коленвала с датчиком холла

Принцип работы датчика холла основан на магнетизме. Имеется элемент Холла, а на синхронизирующем диске закреплен постоянный магнит. Когда магнит надвигается на сенсор, то формируется прямоугольный импульс. Особенность его состоит в том, что ответная часть может быть очень тонкой в отличие от индуктивного датчика, поэтому с таким устройством контроля блок получает более точную информацию о положении вала.

Оптический датчик ВМТ

Оптический датчик состоит из источника светового луча, который светит постоянно. Когда напротив него появляется преграда, он прерывается. В результате формируется импульс. Такой тип датчика нуждается в более тщательном контроле места установки, так как любая грязь может стать причиной ложного срабатывания.

Индуктивный датчик синхронизации

Еще одним типом ДПКВ является индуктивный сенсор. В нем имеется катушка индуктивности и полузамкнутый сердечник. Когда перед его контрольной частью на заданном расстоянии появляется металлический предмет, происходит замыкание магнитного потока и формируется импульс. Сенсор выполнен в герметичном корпусе, поэтому он не боится влаги и внешних загрязнений. Наибольшую популярность именно этот тип датчика, так как он проще в производстве и стоит дешевле. Для подключения требуется всего 3 провода.

Возможные причины неисправности

Катушка индуктивности ДПКВ намотана очень тонким проводом (до 0,02 миллиметров), она может содержать до нескольких тысяч витков. Основные факторы, влияющие на работоспособность датчика коленвала:

1. Повышение его температуры по мере прогревания двигателя.

Увеличение геометрических размеров катушки ДПКВ при нагревании может привести к обрыву тонких проводов обмотки. При остывании датчика размеры уменьшаются, и контакты вновь восстанавливаются.

Видео — ДПКВ перестает работать при нагреве до 70 градусов:

Таким образом, при холодном двигателе он работает, при нагревании перестает работать, затем по мере остывания двигателя вновь восстанавливается работоспособность.

2. Межвитковые замыкания обмотки катушки индуктивности.

Катушка намотана очень тонким проводом в лаковой изоляции. При эксплуатации автомобиля корпус датчика коррозирует, в нем появляются микротрещины, через которые внутрь попадает влага, разрушающая лаковую изоляцию. Это может привести к межвитковому замыканию. В таком случае сопротивление не изменится, а добротность значительно упадет, что приведет к потере сигнала.

3. Обрыв обмотки ДПКВ.

Такая неисправность возникает в результате большой внутренней коррозии либо неисправности схемы подключения.

4. Неисправность электрической схемы усилителя-компаратора.

Может возникнуть в результате перепадов напряжения бортовой сети автомобиля, естественного износа.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация;
• плавают обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Диагностика сигнала осциллографом

Чтобы получить корректные показания осциллографа необходимо черный зажим подключить к «массе» двигателя, а пробник щупа разместить параллельно сигнальному выходу датчика. Второй разъем щупа необходимо подключить к аналоговому входу №5 USB Autoscope II. Данная процедура выполняется для того, чтобы получить осциллограммы напряжения на входе датчика.

Следующим этапом диагностики будет выбор режима «Inductive_Crankshaft» в программе. Запускаем автомобиль.

Если сигнал от датчика присутствует, но его выходные показания не совпадают с нормами, может быть замечено небольшое подергивание машины и затрудненный запуск двигателя.

Такие нарушения в показаниях выходного сигнала свидетельствуют об имеющихся неисправностях или самого датчика, либо синхродиска. Точный результат можно диагностировать после рассмотрения характера волны синхроимпульсов напряжения, которые снимаются осциллографом на выходе датчика положения коленвала.

Итак, 3 способа проверки работоспособности датчика коленвала:

• диагностика мультиметром (это сопротивление обмотки);
• проверка тестером (основываясь на данных о сопротивлении индуктивности и изоляции);
• проверка на осциллографе.

Устранение неисправностей

Итак, определены характер неисправности устройства и причина её появления. Теперь можно переходить к устранению проблемы. Как правило, ремонтные работы довольно просты и не вызывают трудностей даже у неопытных автомобилистов. Но при возникновении вопросов лучше обратиться в сервисный центр.

Устранение мелких дефектов эксплуатации ДПКВ

Довольно часто для обеспечения нормального функционирования прибора достаточно устранить лишь мелкие дефекты. Такие работы устранят несерьёзные перебои:

1. Обновление лаковой изоляции. Выше было описано, что довольно часто коррозия, неправильная установка, механические воздействия могут привести к повреждению защитного покрытия.
2. Очищение от грязи и влаги. Это так же может привести к замыканию обмотки. Тщательно очистите и просушите прибор. Если внутри скапливается влага, промокните её с помощью ватной палочки.
3. Изменение полярности сигнальных проводов.
4. Замена синхродиска и других запчастей.
5. Устранение конструктивных несоответствий. Как правило, они вызваны неправильной установкой запчастей.

Самостоятельная замена

Если ремонтные работы по устранению мелких дефектов не дали результата, датчик подлежит замене. Выполнить замену можно самостоятельно.

https://youtube.com/watch?v=3TCcw73LZis

Подготовительный этап

Сначала необходимо подготовить само устройство и рабочее поле, необходимые инструменты. Для замены ДПКВ понадобятся:

• набор плоских щупов,
• новое устройство,
• штангенциркуль,
• гаечный ключ.

Очистите рабочую поверхность от грязи и масляных отложений.

Снятие датчика

Пространство подготовлено, теперь можно переходить к следующему этапу — снятию датчика. Обесточьте устройство. С помощью заранее подготовленного гаечного ключа снимите болт, на который крепится прибор. Снимите и сам датчик.

Тщательно промойте и просушите устройство. Лишнюю влагу можно удалить ватными палочками.

Температура при просушке не должна превышать 85 °С.

Далее измерьте расстояние между сердечником и диском синхронизации. Сверьте полученные результаты с данными, указанными в техническом паспорте устройства. Такое расстояние необходимо соблюсти при установке.

Установка

Установите новый прибор. Рекомендуется использовать старые крепёжные элементы, чтобы правильно установить датчик на место. Не затягивайте сильно болты, чтобы не повредить корпус.

Подключите ДПКВ к сети. Проверьте его работоспособность.

Правильно осуществить самостоятельную установку помогут следующие советы:

1. Довольно часто датчики коленвала и распредвала идентичны. При неисправности одного из них попробуйте произвести замену и проверить работоспособность снова.
2. Покупку нового прибора лучше сделать в сервисном магазине, а не в интернете. Во-первых, так вы сможете проверить соответствие размеров нового и старого экземпляров. Во-вторых, в интернете можно наткнуться на китайские версии датчиков без электроники.
3. Если вы отправляетесь в продолжительную поездку на машине, возьмите запасной датчик с собой. Это одно из тех устройств, от которого зависит, заведётся машина или нет. В случае форс-мажорных ситуаций датчик можно будет легко заменить.

Признаки неисправности датчика коленвала ВАЗ-2114

Одну из самых важных ролей в стабильной работе двигателя играет датчик положения коленчатого вала. Именно из-за неисправности этого единственного датчика вся электрическая схема управления двигателем может отказаться работать, и мотор не будет заводиться

Важно знать, какие имеются у датчика коленвала ВАЗ-2114 признаки неисправности, чтобы избежать дополнительных проблем с устройством

Виды датчиков положения коленчатого вала

Датчики коленчатого вала отличаются по своим особенностям конструкции:

• магнитные;
• оптические;
• построенные на эффекте Холла.

Магниторезистивный тип датчика осуществляет свою работу под воздействием магнитного поля, которое возникает от находящегося поблизости постоянного магнита. Оптические датчики, в свою очередь, оснащены встроенным зубчатым диском. Датчик с эффектом Холла напоминает своим принципом работы распределитель зажигания, так как сила тока в нем изменяется в зависимости от силы магнитного потока.

Роль зубчатого колеса

Этот механизм обязательно должен располагаться вместе с датчиком положения коленчатого вала. Механизм взаимодействия этих деталей устроен следующим образом: когда зубья проходят в непосредственной близости с датчиком, направление магнитного потока изменяется, в это время датчик передает уже измененный сигнал в блок управления двигателем. При получении новых данных от датчика распредвала, блок проводит синхронизацию с форсунками и подает искру на цилиндр.

Особенности датчика коленвала ВАЗ-2114

Модель ВАЗ-2114 оснащена датчиком положения коленчатого вала магнитного типа. Такой датчик можно применять ко многим моделям переднеприводных ВАЗ, которые имеют инжекторный двигатель на 16 или 8 клапанов. Также большое распространение имеет датчик с маркировкой ВАЗ-2112.

Датчик коленвала располагается на кронштейне масляного насоса, в то время как зубчатый диск крепится на его шкиве. Таким образом, датчик будет расположен под капотом автомобиля в правом переднем углу. Благодаря такому местоположению, до него будет нетрудно добраться, а провести замену с легкостью сможет даже новичок.

Чтобы заменить датчик коленчатого вала, необходимо отсоединить штекер с проводами, а затем отвернуть крепежный винт. Эти несложные движения помогут без труда осуществить операцию по замене детали. Чтобы поставить датчик на место, следует провести действия в обратном порядке

При проведении работы важно следить, чтобы в месте крепления детали не было грязи. Когда вы установите датчик, необходимо обязательно проверить ширину зазора с зубчатым диском – она не должна превышать 1 мм

Признаки неисправности датчика коленвала ВАЗ-2114

Специалисты сходятся во мнении, что датчик коленвала на автомобилях ВАЗ отличается своей надежностью и выходит из строя достаточно редко. Одной из самых распространенных причин поломки этой детали является банальное обрывание проводов или же грязь и масло, которые попадают в зазор между датчиком и зубчатым диском. Также следует учесть, что функционирование датчика нередко нарушается из-за удара или столкновения во время езды.

При поломке датчика коленвала ВАЗ-2114, признаки неисправности его могут быть такими:

1. Холостые обороты двигателя «плавают».
2. Вы замечаете недостаточную мощность мотора.
3. В цилиндрах слышны детонационные стуки.
4. Двигатель может самостоятельно набирать или сбрасывать обороты.
5. Двигатель отказывается запускаться.
6. В салоне автомобиля горит предупреждающая лампочка.

Немного о коленчатом вале

Коленвал – это самый важный элемент любого двигателя внутреннего сгорания. Он приводится в движение стартером (в момент пуска) и поршнями (в режиме работы). От него передается крутящий момент на коробку перемены передач, систему газораспределения, вспомогательные механизмы. И чтобы впрыск топлива был произведен своевременно, искра образовалась в нужный момент, необходим датчик коленвала ВАЗ-2110.

Он отслеживает положение шкива и передает сигнал на электронный блок управления. На шкиве имеются зубья, расстояние между ними одинаковое. Но в одном месте имеется пропуск – два зуба отсутствуют. Датчик положения реагирует на приближение металла. При прохождении возле датчика пустой области происходит генерация сигнала – блок управления оповещается о том, что произошел один оборот коленчатого вала.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

1.  Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
2.  Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

1.  Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
2.  Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
3.  Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

1.  К выводам датчика положения коленвала нужно подсоединить щупы;
2.  Запустить программное обеспечение;
3.  Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Печать

Назначение датчика коленвала и способы проверки

Датчик положения коленчатого вала непосредственно связан с ЭБУ. Он передаёт на контроллер импульсы, в которых содержатся: сигналы о моментах прохождения поршнями верхних и нижних мёртвых точек (ВМТ/НМТ) первого и последнего цилиндра; а также текущее положение коленчатого вала. На основании этих сигналов ЭБУ настраивает:

1. Синхронную работу коленвала и распредвала.
2. Момент и количество подачи топлива.
3. Чёткую работу клапана адсорбера.
4. Угол опережения зажигания.

Если отключить ДПКВ, то двигатель не будет работать (попросту не запустится). Процессор ЭБУ не сможет понимать, в какой момент подавать топливо в распылители форсунок и напряжение на свечи.

Проверка Диагностическим OBD-2 сканером

Специалисты СТО прекрасно знают, как проверить датчик коленвала. Для этого в штатном оборудовании техцентра есть различные сканеры, например, корейские OBD–2 Scan Tool Pro и Scan Tool Pro Black Edition. Они получили широкую популярность, как у самих автосервисов, так и у автовладельцев, практикующих самостоятельные ремонты.

Фирменные корейские сканеры, такие как GDS VCI и CarmanScan VG, особенно популярны у монобрендовых техцентров, таких как Oem-Zap, – посвятившего себя исключительно маркам KIA / HYUNDAI.

Колодка сканера OBD-2 подключается в диагностический разъём и, посредством сети Bluetooth или Wi‐Fi, передаёт информацию от процессора ЭБУ на электронное устройство (смартфон, планшет, ноутбук). Используя программу диагностики можно проверить работу ДПКВ. Если появились ошибки Р0335, Р0336 и Р0337, то значит проблема действительно в датчике положения коленвала.

Проверка сопротивления омметром

Если автовладелец или сотрудник СТО владеет знаниями в электрике, то сможет проверить ДПКВ омметром. Достаточно коснуться щупами прибора до контактов 1 и 2 в разъёме и стрелка на шкале экрана покажет результат (цифры на электронном приборе). Рабочим параметром считается диапазон 500–700 Ом. Более высокие или низкие показатели свидетельствуют о неисправности датчика.

Проверка значения индуктивности

Тест индуктивности ДПКВ подразумевает проверку катушки, встроенной в датчик. То есть, такой вариант подходит только для индуктивных ДПКВ. Для работы вам потребуются такие приборы как:

• мегаомметр;
• измеритель индуктивности (мультиметр).

Мультиметр сгодится лишь тот, в котором есть функционал проверки индуктивности. Сам принцип теста следующий: установите мегаомметр в положение 500 В. Затем подключите измеритель индуктивности (мультиметр) к концевикам штекера «-» и «+» (полярность не имеет значения). В результате вы получите параметры, которые на рабочем ДПКВ в пределах: 200 — 400 МГц.

Проверка с помощью осциллографа

Осциллограф есть в каждом серьёзном автосервисе. Это профессиональное оборудование, позволяющее с максимальной точностью увидеть моменты образования электрических сигналов. Для проверки ДПКВ прибор подключают к штекеру датчика и считывают диагностические данные с экрана, возбуждая сенсор отвёрткой или другим металлическим предметом. Если ДПКВ неисправен, то осциллограмма останется без изменений.

Проверка гаечным ключом

Такой способ подходит в полевых условиях. Принцип проверки следующий. Снимите датчик положения к/в, включите зажигание, и гаечным ключом имитируйте прохождение маховика у сенсора ДПКВ. Если датчик рабочий, то вы услышите щелчки включения бензонасоса. Если на улице шумно, попросите пассажира послушать включение бензонасоса, сидя в салоне на заднем сидении. Отсутствие реакции БН свидетельствует о том, что датчик вышел из строя.

Рекомендация: Дождитесь, пока двигатель остынет и повторите попытку запуска. Неисправные ДПКВ обычно работают на холодную. Так вы сможете добраться до ближайшего автомагазина запчастей или автосервиса.

Проверка мультиметром

Датчик необходимо снять. Мультиметр следует перевести в режим измерения сопротивления до 2000 Ом. Затем присоедините щупы прибора к контактам 1 и 2 в штекере ДПКВ. На рабочем датчике результат должен составить 500 – 700 Ом. Если будет меньше, значит есть дефекты в изоляции обмотки катушки. А если прибор совсем не покажет реакции, то это означает обрыв цепи.
