Датчики давления масла в двигателе: виды, особенности и способы проверки

Как проверить датчик электронного типа, пошаговая инструкция

Во время работы с мультиметром, проверьте, чтобы он работал исправно, без малейших погрешностей, и был заряжен. В противном случае, показания могут быть неправдивыми.

  1. В первую очередь, с мотора необходимо снять датчик, так как по-другому произвести данное мероприятие (проверку датчика) невозможно.
  2. Далее подсоединяем мультиметр к контактам датчика и переключаем его в режим проверки обрыва проводов.
  3. Затем подсоединяем манометр и начинаем накачивать давление. На датчике должны быть указания максимального и минимального допустимого давления. Если вы накачали минимальное давление и мультиметр показывает замкнутую цепь, значит датчик исправен. Однако, если после ряда попыток, мультиметр так и не дал показаний, скорее всего, датчик не пригоден.

При проверке обратите внимание на контакты. Если между клеммами не будет хорошего контакта, в любом случае, в том числе и при исправном датчике, показания будут отсутствовать

Особенности конструкции датчика

Датчик имеет указатель и сигнальную лампочку, это очень удобная и надежная конструкция. Под воздействием масла деформируется упругая мембрана, при помощи резистора фиксируется величина сдвига, изменение сопротивления поступает на манометр. Работоспособность системы обеспечивают:

  • датчик масляный;
  • сопротивления;
  • магнит;
  • катушка;
  • сигнальная лампочка;
  • плавкая вставка.

Питание включается при повороте ключа в замке зажигания. Когда датчик перестает работать, его ремонт нерентабелен, так как после сборки высока вероятность того, что указатель будет показывать неверную информацию. Устройство стоит недорого, поэтому при поломке лучше заменить его на новое.

5 причин падения давления масла

При понижении давления масла в ДВС следует найти первопричину случившегося. Существует несколько источников такого явления.

  1. Несвоевременная замена масла

    В результате длительной эксплуатации масло изменяет свои физические и химические характеристики, что вызывает его загустение. Это негативно сказывается на пропускной способности масляных каналов. В итоге понижается давление масла, ухудшается его способность смазывать детали и узлы, которые из-за этого существенно быстрее изнашиваются.

  2. Масло не отвечает рекомендациям производителя

    ДВС современных машин используют масло не только в качестве смазки. Маслонасос создает достаточное давление для того, чтобы масло работало в качестве энергоносителя в разных вспомогательных механизмах двигателя. Таким образом управляются гидрокомпенсаторы, гидронатяжитель цепи и фазорегуляторы.

    Поэтому вязкость масла – тоже очень важный показатель. То есть оно должно быть одновременно жидким и обладать необходимыми смазочными характеристиками. Заливка в мотор масла, несоответствующего рекомендованному по вязкости и другим свойствам, в том числе ненадлежащего качества, может являться причиной падения давления в системе.

  3. Попадание в масло антифриза, выхлопных газов или топлива

    В результате подмешивания в моторное масло антифриза образуется эмульсия, не способная смазывать узлы и детали. Да и маслонасос не сможет создать достаточное давление, работая с ней. Похожая ситуация, если масло смешивается с топливом. Выхлопные газы тоже могут контактировать со смазкой двигателя. Однако это фактически означает, что пробито дно поршня. А при такой неисправности, вероятнее всего, ДВС вовсе не заведется.

  4. Не работает масляный насос

    Сжимая масло в корпусе, насос держит давление в моторе. При недопустимом износе насоса или поломке редукционного клапана давление смазки неизбежно упадет.

  5. Естественный износ двигателя

    Долговременная эксплуатация отрицательно сказывается на надежности компонентов мотора. Наиболее сильно выработка проявляется в цилиндро-поршневой группе и кривошипно-шатунном механизме. Ресурс работы ДВС до капитального ремонта устанавливается заводом-изготовителем.

    Также давление масла может быть недостаточным из-за низкого уровня жидкости или засорения масляного фильтра. Это как раз те неполадки, устранение которых может выполнить своими руками каждый автомобилист.

Какую роль играет датчик давления в масле в автомобиле?

Моторное масло необходимо для смазки деталей силовой установки авто, которые взаимодействуют между собой во время работы. Оно предотвращает сухое трение, приводящее к быстрому выходу из строя составных моторного отсека, покрывает компоненты защитной маслянистой плёнкой. Такое покрытие одновременно оберегает детали от коррозийных образований. Плёнка также препятствует пагубному влиянию химических агрессивных веществ, образовавшихся во время работы мотора.

За уровнем этой технической жидкости в двигателе следит щуп. Он определяет нужное количество залитого масла, расскажет автолюбителю об его утечке. Информацию о правильной работе системы подскажет водителю ДДМ в автомобиле.

Моторное масло подаётся в контур под определённым давлением. Недостаточный напор приводит к уменьшению его подачи в места трения деталей, быстрому износу. В этом случае также затруднено вымывание элементов отработки из каналов, что также негативно действует на компоненты узла, сокращает срок их эксплуатации.

При низком давлении прекращается доступ смазывающей жидкости в некоторые механизмы, например, к распределительному валу, расположенному в головке блока цилиндров (ГБЦ). Это чревато быстрым выходом из строя двигателя, проведением дорогостоящего ремонта.

Избыточное давление также негативно влияет на систему. Напора масла не выдерживают прокладки, уплотнители и другие резиновые изделия.

Для лучшего контроля за работой в некоторых моделях современных транспортных средств устанавливаются два датчика, которые реагируют на повышенное и заниженное давление.

ДДМ для контроля за верхним показателем фиксирует превышение требуемого значения: на панели загорается соответствующий индикатор. Каждая модель автомобиля имеет свой параметр. В большинстве случаев он равняется 1,8 атм.

Наиболее популярные присадки для поднятия давления масла

Многие автомобилисты используют присадки для повышения компрессии фирмы Хадо. Специалисты этой компании создали целую линейку достаточно работоспособных присадок, которые эффективно могут бороться с причинами низкой компрессии агрегата. Вот характеристики нескольких из них.

Кондиционер металла атомарный (Xado Maximum)

Рекомендуется применять для восстановления компрессии двигателя. Действующее вещество представляет собой трехкомпонентный продукт, состоящий комплексного кондиционера металла с добавлением ревитализанта (3-е поколение).

Продукт имеет следующие особенности:

  1. локализует и в дальнейшем восстанавливает изношенную поверхность движущихся деталей;
  2. повышается и стабилизируется компрессия;
  3. в маслосистеме увеличивается давление моторного масла до оптимального уровня;
  4. защищает детали от чрезмерных перегрузок, а также перегрева;
  5. повышает качество машинного масла и уменьшает использование топлива;
  6. идеально совмещается со всеми существующими типами масел.

Гель-Ревитализант (Stage Magnum)

Гель рекомендован для автомобилей с высокой грузоподъемностью и дизельным типом двигателя. Новейшая разработка с применением ревитализанта последнего поколения (3-го) отличающегося одноэтапностью и повышенными защитными свойствами.

Обладает следующими позитивными особенностями:

  1. восстановление изношенной поверхности трущихся механизмов двигателя;
  2. создание защитной системы для деталей агрегата защищающей их преждевременного износа, а также перегрузок;
  3. повышение компрессии в двигателе до оптимальных параметров;
  4. снижение нормы потребления топлива;
  5. увеличение мощности и моторесурса агрегата;
  6. увеличение периода работы деталей в 2-3 раза;
  7. совместимость со всеми типами масел.

Присадка для очистки маслосистемы двигателя Xado Atomex Totalfish

Эта присадка лучше всего работает по двигателям с проблемами раскоксовки поршневых колец.

Применение этой присадки обеспечивает:

  1. очистку маслосистемы двигателя от загрязнений различного характера;
  2. раскоксовку и восстановление залегших поршневых колец;
  3. создание дополнительной защиты двигателя;
  4. на движущихся деталях образуется противоизносное покрытие.

Полезно знать:  Нужна ли промывка двигателя при замене масла с синтетики на синтетику

Кроме вышеперечисленных марок существует еще много различных присадок разработанных именно под определенный тип двигателя и марки автомобиля для поднятия давления масла в двигателе. Поэтому перед их покупкой нужно проконсультироваться у торговых представителей

И очень важно приобретать присадки в фирменных магазинах, чтобы не купить фальсификат и тем самым не нанести серьезный вред своему автомобилю

  • Присадка в двигатель чтобы не ел масло и не дымил
  • Нужна ли промывка двигателя при замене масла с синтетики на синтетику
  • Давление масла на холостых оборотах на горячую сколько должно
  • Манометр для измерения давления масла в двигателе
  • На прогретом двигателе загорается лампа давления масла

Можно ли применять присадки для увеличения давления масла в двигателях? Поломка силового агрегата считается серьезнейшей неисправностью автомобиля. Ремонт движка требует от водителя авто крупных денежных затрат. Автовладельцам нужно помнить, что мотор часто ломается из-за пониженного давления в масле.

Некачественно смазанный агрегат быстро изнашивается. Уровень масляной компрессии должен быть оптимальным. В противном случае точно потребуется капитально ремонтировать силовой агрегат. Если давление уменьшилось недавно, то для его увеличения можно использовать специальные присадки.

Что предпринять, когда горит лампочка давления масла в автомобиле ВАЗ 2114/2115

В зависимости от причины неисправности, будут отличаться и действия водителя при загорании этого индикатора.

В том случае, если лампочка давления масла в ВАЗ 2114/2115 загорается при полностью прогретом двигателе в остановившейся машине (холостые обороты), потребуются следующие действия:

  1. Если причиной неисправности стал износ вкладыша коленвала, потребуется серьёзный ремонт авто. В зависимости от общего состояния машины может понадобиться либо полная замена коленвала, либо масштабный ремонт вала и замена вкладышей на новые. Целесообразно обратиться в автомастерскую.

  2. В том случае, если давление масла упало из-за мусора и отложений в сетке приёмника, каждый водитель может самостоятельно устранить причину такой неисправности. Необходимо очистить сетку, а также удалить с поддона скопившийся мусор и налипшую грязь. Рекомендуется также при следующей замене масла промыть двигатель специальными промывочными маслами.

  3. Неисправность масляного насоса можно удалить только одним способом — заменой самого насоса. Если автовладелец не разбирается в конструктивных особенностях ВАЗ 2114/2115, то также лучше обратиться за помощью к специалистам.

  4. В случае неисправности датчика давления масла также рекомендуется провести его замену. Необходимо отметить, что в последнее время всё чаще владельцы отечественных автомобилей диагностируют неполадки датчиков давления. Это объясняется тем, что в автомагазинах и авторынках зачастую продают запчасти сомнительного качества.

  5. Поиск короткого замыкания в проводке лучше доверить автоэлектрику.

Видео: загорелась лампа давления масла на холостых, что делать

Однако что необходимо предпринять, если лампочка давления масла загорелась непосредственно во время езды? Первым делом — остановиться на обочине или в любом удобном месте, где автомобиль не станет помехой для других участников движения:

  1. После остановки целесообразно проверить уровень масла в двигательном агрегате. Вполне возможно, что его уровень ниже отметки Min, поэтому и загорелся индикатор в салоне. Необходимо долить рабочую жидкость и продолжить движение. Если лампочка загорелась по причине недостатка масла, то проблема считается решённой.

  2. Лампочка может загореться и сразу же после замены масла на новое. Это вполне нормальная ситуация. Необходимо подождать 20 секунд — индикатор должен погаснуть.

  3. В том случае, если индикатор не погас, причина неисправности кроется в некачественном масляном фильтре. Придётся провести его замену.

Видео: лампочка давления масла загорелась при езде, что нужно делать

Все остальные случаи (выход из строя датчика давления масла, короткое замыкание, износ деталей) требуют наличия специалиста. Необходимо доставить автомобиль в СТО.

В случае более серьёзной поломки без специального инструмента и оборудования не обойтись. Если вы проверили уровень масла, уверены, что установлен качественный фильтр, а насос находится в полностью работоспособном состоянии, выявить самостоятельно иные причины неисправностей практически невозможно. Поэтому потребуется транспортировать автомобиль на эвакуаторе или буксире до СТО с целью выявления поломок частей коленвала и проведения профессиональных ремонтных работ.

Постоянно следить за состоянием своего транспортного средства — это задача каждого водителя. Особенно актуальна эта задача для владельцев отечественных автомобилей. Причём поддержание уровня масла на необходимом уровне — это основной способ ухода за двигательным агрегатом и поддержания работоспособности всей машины.

Характеристика ДДМ

По каким причинам цифровое или механическое устройство может течь, в чем заключается принцип работы ДДМ, какое его расположение, как проверить, поменять и поставить новый контроллер? Для начала предлагаем узнать, в чем заключается назначение, а также где может находиться выносной аналоговый двухконтактный ДДМ.

Предназначение и расположение

При работе двигателя моторная жидкость должна поступать во все составляющие силового агрегата, особенно, если речь идет о трущихся элементах мотора. Одним из способов попадания масла в эти места является разбрызгивание жидкости, которое осуществляется благодаря высокому давлению. Если уровень давления снижается и становится аварийным, то в системе увеличивается трение основных деталей, что может привести к их заклиниванию, а также быстрому износу. Чтобы не допустить этого и предупредить водителя о возможных проблемах, силовой агрегат оснащается контроллером давления.

Когда давление в системе падает, автомобильный электронный или механический ДДМ посылает сигнал на приборную панель. На приборке расположен специальный указатель — контрольная лампа, которая при поступлении сигнала начинает мигать или беспрерывно гореть. Что касается места установки, то разные производители авто могут расположить ДДМ в разных местах. Поэтому для поиска места установки следует ознакомиться с сервисной книжкой к авто. В отечественных ВАЗах, например, устройство располагается за ГБЦ, в районе кожуха ремешка ГРМ.

Виды

В современных авто могут использоваться два вида контроллеров:

  1. Электронный или цифровой. Такие контроллеры могут работать в двух режимах — либо давление имеется, либо нет. Более точную информацию о состоянии получить невозможно, такой девайс может только предупредить автомобилиста о том, что давление в системе отсутствует. Как сказано выше, это происходит благодаря указателю на приборке — лампа может загореться или моргать, если это так, то следует в первую очередь проверить уровень жидкости в моторе.
  2. Устройство механического типа. Механические контроллеры после подключения в соответствии со схемой могут точно определить значение давления в системе. В данном случае водитель также будет оповещен с помощью индикатора, но кроме лампочки, на приборке будет располагаться и соответствующая шкала.

Устройство

Контроллеры цифрового типа включают в свою конструкцию следующие элементы:

  • сам корпус;
  • рабочую мембрану;
  • контакты для подключения;
  • толкательный элемент.

В механических контроллерах помимо этих элементов также имеются ползунок и нихромовая обмотка.

Принцип работы электронного и механического датчиков давления масла

Начнем с цифровых контроллеров. Когда водитель включает зажигание, на приборке начинает гореть индикатор ДДМ. После запуска силового агрегата в системе смазки образуется давление, которое воздействует на мембрану. Мембрана начинает взаимодействовать с толкательным элементов, который, в свою очередь, размыкает контакты. Если значение рабочего параметра понижается, это приводит к размыканию контактов контроллера, а это, в свою очередь, способствует подаче напряжения на индикатор, расположенный на приборке (автор видео — Андрей Алексеев).

Что касается устройств механического типа, то в данном случае на указатель подаются данные с учетом того, в каком положении расположен ползунок, который находится на пластине с обмоткой. Если расходный материал начнет воздействовать на мембрану, этот элемент будет приводить в действие толкательный механизм. В результате сигналы от данного элемента будут поступать на механизм изменения сопротивления, а информация о рабочем параметре начнет поступать на датчик, расположенный в приборке.

Как работает датчик давления масла?

Принцип работы ДДМ – преобразование одного вида энергии в другую. Информация доводится до водителя исходя из конструкции устройства – механическим путём при помощи стрелочного прибора или за счёт работы электронного индикатора.

Расскажем, как функционирует каждый из видов.

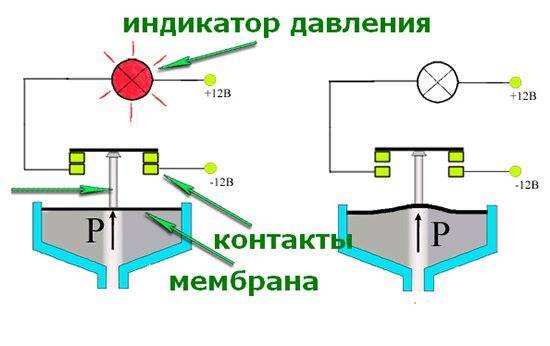

Принцип работы электронного датчика

Подобное устройство аварийного типа не отличается особой сложностью.

Оно состоит из:

  • мембраны;
  • толкателя;
  • электрических контактов;
  • корпуса;
  • индикатора, расположенного на панели приборов.

Когда двигатель не запущен, мембрана находится в состоянии покоя. После его включения срабатывает толкатель, который в свою очередь приходит в движение от смещения мембраны. Он размыкает контакт электроцепи, подавая тем самым информацию на индикатор о давлении масла. Лампочка затухает примерно через 10 секунд после запуска мотора, она сигнализирует, что система вошла в рабочий режим.

Питание на устройство подаётся от бортовой сети автомобиля.

Более сложной является схема электронного ДДМ измерительного типа. К её работе подключены резистор, работающий в паре с мембраной, преобразователь, транслирующий полученную информацию в электронный блок управления. В зависимости от давления в контуре, резистор, в роли которого выступает реостат, изменяет при помощи бегунка сопротивление. Полученная информация об этих переменах передаётся на табло.

Помимо этого варианта существует ещё два вида электронных датчиков масла, работающих с помощью биметаллического преобразователя или полупроводникового пьезокристалла.

Как работает механический ДДМ?

Принцип работы механического датчика давления масла в моторном отсеке схож с измерительным типом электронного устройства.

Его конструкция состоит из:

  • металлической мембраны;
  • толкателя;
  • нихромовой обмотки;
  • ползунка;
  • корпуса.

В зависимости от давления меняет свое положение мембрана. Эти изменения передаются на толкатель (шток) и на стрелочный индикатор, установленный на торпедо авто.

Основные причины, по которым горит лампочка давления масла

Лампочка давления масла загорается не только когда с двигателем возникают проблемы, и в этом ее главный минус, как и любого другого индикатора от датчика. Можно перебрать всю систему смазки мотора, но в итоге лампочка так и не погаснет, и окажется, что проблема скрывалась в отсутствующем сигнале с датчика из-за поврежденной проводки. Ниже мы приведем основные причины, из-за которых может загораться лампочка давления масла в салоне автомобиля, но следует помнить, что это не единственные неполадки, вызывающие индикацию.

Низкокачественный или неисправный масляный фильтр

Приобретая масляные фильтры для автомобиля, обращайте внимание на бренд. Не следует покупать самые дешевые модели от неизвестных компаний

Обратите внимание на модели масляных фильтров, которые рекомендуются производителем автомобиля. Основная проблема низкокачественных масляных фильтров – невозможность удерживать в себе масло после остановки двигателя. Если масло полностью стекает в картер, велик риск, что при старте мотора у него наступит «масляное голодание», которое может привести к выходу из строя дорогостоящих деталей. Если масляный фильтр не способен удерживать масло после остановки двигателя – его необходимо менять срочно, и на это может указывать лампочка индикации давления масла на холостых оборотах.

Понижение уровня масла

Любой автолюбитель знает, что важно следить за уровнем масла в автомобиле. Без масла эксплуатация двигателя приведет к его мгновенному выходу из строя из-за большого количества трущихся частей

Если загорелась лампочка давления масла, следует проверить его уровень и внимательно посмотреть – нет ли масляных подтеков на корпусе двигателя, а также на месте стоянки автомобиля.

Стоит отметить, что если после полной замены масла в двигателе у вас загорелась лампочка давления масла, необходимо позволить поработать автомобилю секунд 20-30 на холостых оборотах. Если лампочка не погасла, попробуйте подержать обороты чуть повыше – около 2-3 тысяч, чтобы масло хорошо «прогналось» по двигателю, и датчик давления мог «посмотреть» на его работу.

Статья в тему: Почему не работает прикуриватель в салоне авто: причины поломки и ремонт

Проблемы с датчиком давления масла

Неверная активация лампочки давления масла может быть связана с неисправностью самого датчика, который подает на нее информацию о стабильности работы системы. Проверить верное давление масла при неисправности датчика довольно просто – для этого используется манометр. Он устанавливается на место датчика и замеряет давление масла. Поскольку столь специализированный инструмент имеется не у каждого, есть более бытовой способ.

Если вы уверены, что с маслом все в порядке, и горит давление масла из-за проблем с датчиком, поднимите обороты чуть выше на холостом ходу – до 1-1,5 тысяч вращений в минуту. Погаснет лампочка – значит с давлением масла все нормально и требуется менять или чистить сам датчик. Почистить датчик давления масла несложно – достаточно его снять с автомобиля и удалить всю грязь из масляных каналов.

Как работает датчик давления масла?


Внутри датчика расположена мембрана чувствительная к изменениям давления в системе. Во время включения зажигания, давления в масляной системе нет, поэтому контакты расположенные внутри датчика находятся в замкнутом состоянии. Контакты замкнуты, следовательно лампочка аварийного давления масла будет гореть. После запуска двигателя, возникает давление масла, мембрана деформируется давит на толкатель, который размыкает контакты, в результате аварийный индикатор давления масла гаснет. В случае проблем в двигателе или при которых падает давление масла, мембрана тут же возвращается в исходное положение вместе с толкателем в результате происходит замыкание контактов. От этого загорается лампочка давления масла, тем самым сигнализируя вам о падении давления в масляной системе.

Где находится датчик

Самые распространённые места его нахождения – около масляного фильтра, в верхней части двигателя около блока распредвала, или насоса.

Рассмотрим на конкретных моделях:

  1. ВАЗ 2108/09/099. Расположен сверху в правой части двигателя (если смотреть по ходу движения) рядом с крышкой ремня ГРМ. От него отходит только один провод. Такое расположение характерно и для 8-клапанных двигателей на ВАЗ 2110/11.
  2. ВАЗ 2110/11 16 клапанный двигатель. Расположен слева на двигателе (если смотреть по ходу движения) со стороны водителя на блоке распредвала между воздушным фильтром, модулем зажигания и масло заливной горловиной.
  3. ВАЗ 2112, 16-клапанный двигатель. Находится сверху с левого торца (смотреть по ходу). Чтобы его найти нужно снять воздушный фильтр.
  4. ВАЗ 2114. Находится справой внутренней стороне двигателя на головке блока цилиндров рядом с ремнем ГРМ. Сверху его хорошо видно

    . Для его демонтажа, снимите защитный колпачок, клемму и выверните ключом на 21.

  5. Лада Калина. Расположен справа сзади двигателя возле ремня ГРМ, от него отходит один провод

    . Чтобы до него добраться нужно снять пластиковую крышку блока цилиндров.

  6. Лада Приора. Расположен слева (если смотреть по ходу) сверху на блоке цилиндров под впускным воздушным коллектором. Чтобы его демонтировать необходимо сначала снять защитную пластиковую крышку двигателя, отодвинуть воздушный коллектор и торцовым ключом на 21 выкрутить его. Сидит он очень туго.
  7. Лада Гранта 8 и 16 клапанный двигатель. Расположен сверху с правой стороны двигателя возле крышки ремня ГРМ

    . Чтобы его снять можно использовать свечной ключ или рожковый на 21.

  8. ГАЗ «Газель» (двигатель ЗМЗ-405). Находится на БЦ, сверху с права. От него отходит только один провод.

Самый распространенный размер ключа для снятия датчика – 21. Можно использовать свечной ключ. Но все зависит от конкретной марки авто.

После того, как датчик давления был снят, посадочное место плотно закрывается чистой ветошью, чтобы туда не попала грязь и не вытекло масло при возможной работе двигателя.

Не лишним будет сделать замеры давления масла в система на холостых, средних и высоких оборотах. Для этого используют манометр, который вкручивают вместо ДДМ

Для снятия точных показаний важно обеспечить герметичность соединения

Для каждой модели авто значения могут отличаться. Их можно найти в руководстве по эксплуатации.

К примеру, для ВАЗ 2112 16 клапанов нормативное давление масла в двигателе:

  • на холостых оборотах 2 БАРа.
  • на 5 тысячах оборотов от 4,5 до 6,5 БАР.

Если все показания в норме и лампочка при этом постоянно горит, значит информация не доходит до ЭБУ или доходит искаженной. Виной этому может быть датчик, который и нужно проверить.

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

  1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
  2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

  • корпус;
  • мембрана;
  • контакты;
  • а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.
