МКПП в машине: что это такое

Принцип работы МКПП

Начало движения машины, медленная езда по плохой дороге вызывает большое сопротивление. Автомобилю с механической коробкой передач в таком режиме требуется максимально большой крутящий момент.

КПП при этом выполняет функции понижающего редуктора и даже при больших оборотах транспортное средство двигается с относительно небольшой скоростью. После прекращения разгона водитель переключает режим, и частота вращения коленвала вновь возвращается в оптимальный диапазон.

Равномерное перемещение по плоскости требует меньших усилий, которые и обеспечиваются повышенными передачами.

Принцип работы механической коробки передач состоит в создании соединений между ведущим (входным) валом и ведомым (выходным) через сочетания шестеренок с разным количеством зубьев. Это позволяет подстраивать трансмиссию под изменяющиеся условия движения транспортного средства.

Для чайников, как принято называть неспециалистов, принцип работы механической коробки передач можно объяснить буквально в нескольких словах. Устройство обеспечивает нормальную работу двигателя за счет изменения числа оборотов, увеличивая или уменьшая усилие на ведущих колесах. Это позволяет удерживать наилучший режим работы силового агрегата при трогании с места, разгоне и снижении скорости.

Такой принцип работы МКПП сохраняется у всех машин: и с полным, и с задним, и с передним приводом. Устройство трансмиссии в каждом из случаев имеет свои особенности, но при этом основные элементы конструкции и их назначение сохраняются. Перемена передаточного числа происходит за счет введения в действие определенной комбинации из шестеренок с разным количеством зубьев.

Данные соотношения для каждого двигателя подбираются индивидуально в ходе расчетно-конструкторских работ и натурных испытаний. При этом учитывается множество факторов и, в первую очередь, параметры двигателя. Физический принцип работы МКПП при этом остается неизменным, водитель управляет изменением режима вручную путем переведения рычага из одного положения в другое.

Видео — механическая коробка передач, принцип работы:

Наглядное представление о принципе работы МКПП можно получить после просмотра видео ролика. Схематическое анимированное изображение как нельзя лучше демонстрирует взаимодействие деталей между собой. Такие материалы обеспечивают понимание происходящих процессов, особенно при переключении режимов работы.

Особенности двухвальной и трехвальной МКПП

В случае трехвальной МКПП диск сцепления способствует передаче крутящего момента на первичный вал. После этого вращение переходит к промежуточному валу, который запускает элементы ведомого вала.

После того как была включена определенная передача, выбирается необходимая вилка и начинается продольное движение рычага. Вилка перемещается относительно вала и запускает синхронизатор. Зубчатый венец работает после того, как синхронизатор сравняет угловую скорость. Венец соединяет ведомый вал и необходимую шестеренку, и момент вращения направляется на хвостовик КПП и через кардан к заднему мосту.

Обычно в трехвальных КПП применяется прямая передача – благодаря синхронизаторам два вала связаны напрямую. В таком случае коэффициент передачи равен 1. Если применять разное количество зубьев на шестернях, то передаточное число можно варьировать. Тем не менее система передачи потеряет смысл, когда обороты мотора сравняются с оборотами вала. В МКПП используются косозубые шестеренки. Благодаря такой конструкции удается достичь плавного включения необходимой передачи.

Гидромеханическая

Данная КПП состоит из механизма для передачи момента и специального преобразователя. Трансмиссии этого типа применяются в тракторах, железнодорожной технике, а также как вспомогательный регулятор поворота в танкостроении. Из-за применения такой системы значительно уменьшается КПД двигателя, но увеличивается эксплуатационный срок поршневого мотора. Необходимость дополнительного питания трансмиссии и установки специальной системы охлаждения сильно увеличивает вес и габариты конструкции. Также гидромеханическая трансмиссия позволяет облегчить управление транспортным средством.

Признаки неисправностей

Зная устройство МКПП, водитель сможет диагностировать неполадки самостоятельно. Признаками неисправностей являются посторонние шумы, стуки и звуки. К ним также относят наличие масляных подтеков и трещины кузова.

Во время езды водитель может заметить, что коробка передач переключается трудно, с небольшими «провалами». Все это говорит о том, что водитель пренебрегает техобслуживанием, либо о том, что детали максимально изношены и требуют замены.

Рассмотрим самые популярные виды неисправностей «механики»:

 Возникновение шума в момент, когда авто стоит на «нейтралке». Неприятные скрипы появляются, как правило, из-за низкого уровня жидкости или его отсутствия в КП. Также возможно залито некачественное трансмиссионное масло. Оставшийся скрежет после проверки уровня масла говорит о том, что произошел износ деталей.

 Во время работы двигателя слышится сильный скрежет независимо от того, какая передача стоит. Проблема, скорее всего, заключается в том же – износе деталей. В этой ситуации нужно направить машину на технический осмотр. Иногда водителям «диагностируют» несоосность двигателя со сцеплением.

 Уровень шума усиливается на какой-либо одной передаче. Если это не износ, значит, причина кроется в поломке зубьев синхронизатора.

 При переключении передач чувствуются «торможение». Возможно, дело в поломке синхронизатора. Однако перед тем, как начать разбираться с этим, нужно осмотреть тросик привода, корзину, диск сцепления и рычаг.

 Самой распространенной поломкой «механики» является подтекание масла. Эта проблема кроется в износе уплотнителей, неправильном прилегании поддона или засорении дыхательного клапана.

Минимизировать поломки механической КП можно. Во-первых, стоит почаще проводить техосмотр, и не игнорировать любые звуки и хрусты. Во-вторых, при обнаружении неполадок сразу переходить к устранению. Любые поломки опасны для жизни водителя.

Дистанционный запуск автомобиля (Собственный опыт)

Для запуска автомобиля в зимнее время хорошо применять дистанционный запуск. Пока ты готовишься к выходу из дома, автомобиль за это время уже прогрелся и ты, не теряя времени, садишься за руль прогретой машины и спокойно едешь на работу. Эта операция выполнима, если автомобиль оборудован какой- либо системой автосигнализации при использовании функции настройки дистанционного или автоматического запуска двигателя. Расскажу, как это делается, на примере автосигнализации STARLINE Twage A9. Прежде всего автомобиль с ручной коробкой передач должен быть подготовлен к выполнению запрограммированной функции дистанционного автозапуска.

Подготовка производится уже при остановке двигателя накануне и заключается в следующем.Для этогонужно: 1. Остановить двигатель, не выключая зажигание.

2. Установить рычаг переключателя передач в нейтральное положение.

3. Поставить автомобиль на ручной тормоз.

4. Выключить зажигание и вынуть ключ из замка зажигания, при этом двигатель не остановится, а будет продолжать работать.

5. В течение 30 секунд покинуть автомобиль. Закрыть двери и включить режим охраны кнопкой 1 брелка. Двигатель будет остановлен сразу или продолжит работу до выключения режима турботаймера.

На этом подготовка к дистанционному запуску будет закончена.

Для дистанционного запуска необходимо

: нажатькнопку 1 брелкана 3 секунды . Первая попытка запуска двигателя сопровождаетсятремя вспышками габаритов и тремя сигналами сирены, на брелке этот момент также отразиться мелодичным сигналом.В случае успешного запуска двигателя дополнительна автомобиль ответит тремя вспышками габаритов, а брелок отзовется появятся мелодичным сигналом.

Если с первой попытки двигатель не запустится, во время попыток процесс запуска отразится на брелке следующим образом:

1.На дисплее брелка индуцируется состояние автомобиля и загорается надпись.

2. Когда двигатель будет запущен на брелке загорится иконка и отобразится время прогрева двигателя 10, 15, 20 минут или без ограничения времени.

3. За минуту до окончания прогрева на брелке появится надпись r01

и зазвучит звуковой сигнал, габариты вспыхнут 4 раза.

4. По окончании времени прогрева двигатель будет отключен. На дисплее отразится надпись r00

, иконка исчезнет.

За один цикл запуска двигателя система может предпринять 4 попытки запуска

. Если после 4 попыток двигатель не запустится, то на брелке отобразится надпись и брелок подаст 4 звуковых сигнала об окончании запуска. Автомобиль отобразит это четырьмя звуковыми сигналами и вспышками габаритов.

Автосигнализации STARLINETwageA9 имеет возможность ежедневного автоматического запуска и прогрева двигателя в заданное время.

Это гарантирует хорошее настроение на весь рабочий день.

Источник

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

  • картер;
  • входной, выходной и промежуточный валы;
  • синхронизаторы;
  • ведущих и ведомых шестерней;
  • механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

  • подвижно на шлицах;
  • фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

  • рычага;
  • приводов;
  • ползунов;
  • вилки;
  • замка;
  • муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Виды АКПП и их различие

Принцип работы всех видов АКПП сводится к перемене передаточного числа, которая обеспечивает преобразование мощности двигателя. Производители современных машин устанавливают трансмиссию таким образом, чтобы потенциал можно было использовать полностью. За счёт работы АКПП, усилие передаётся от мотора к колёсам автомобиля с самыми маленькими потерями. Достигается это за счёт отсутствия разрыва сцепления.

Водитель за счёт нажима на педаль газа переключает передачи. Двигатель при этом раскручивается, провоцируя на движение насосное колесо. От лопастей под влиянием центробежной силы моторное масло переходит к турбине, обеспечивается вращение. Жидкость в результате переходит обратно к насосному колесу.

В отдельных АКПП, при скорости 20-60 км/ч, происходит автоматическая блокировка гидротрансформатора муфтой. Автомат при этом жёстко сцепляется с мотором, потому потеря мощности не прослеживается. Интересно, что при эксплуатации в таких условиях, масло быстрее приходит в негодность из-за перегрева и износа фрикционной накладки. Крутящий момент от двигателя переходит по выходному валу в АКПП.

АКПП занимает передовое место среди числа всех известных вариантов. Новые системы постоянно разрабатываются и совершенствуются. Из общих списков можно выделить вариаторные, роботизированные и классические типы.

Классическая автоматическая коробка передач

Гидротрансформаторный модуль популярен до сих пор, несмотря на наличие других, более совершенных вариантов. Такая трансмиссия используется и сейчас. Её устанавливают на авто, сходящие с конвейера.

Стандартная АКПП

АКПП включает планетарный редуктор, управляющую систему и гидравлический трансформатор. Последний элемент механизма является самым значимым, отсюда и название конструкции. Модуль активно используют на легковых и грузовых транспортных средствах.

Кому подойдёт автомобиль с АКПП? Вероятно всего, только новичкам. Управлять автоматом после механики даже опытным автовладельцам бывает достаточно сложно. Многим владельцам, несмотря на видимое упрощение режима эксплуатации, бывает тяжело перестроиться.

Роботизированная

Роботизированная коробка является достойной и современной альтернативой для классического варианта АКПП. Переключение скоростей в ней обеспечивается за счёт взаимосвязи электрических механизмов, проявляющих активность за счёт электронного блока. Главное сходство этой системы с классической – наличие сцепления в корпусе КПП.

Роботизированная АКПП

Вариатор

Это устройство плановой бесступенчатой передачи, обеспечивающее передачу крутящего момента на колёса. Такая конструкция производит уменьшенный расход топлива при условии сохранения или приумножения динамических показателей.

Вариатор

При правильном использовании, вариатор помогает бережно эксплуатировать мотор транспортного средства. Модуль бывает цепным, ремённым и тороидальным.

Отличная статья в тему: Вариатор или автомат: что лучше и надежнее, плюсы и минусы, чем отличаются коробки передач, в чем разница

DSG

DSG это тоже роботизированная система, обеспечивающая автоматическое включение первой и второй скорости, при разомкнутости сцепления. Так модуль начинает подготовку ко включению повышенной передачи. При переключении сцепление первой ступени размыкается, а второй смыкается, действие происходит и в обратном порядке.

DSG-7

Сходство с механикой в том, что синхронизаторы способны переключать скорость при блокировки шестерни. Работа муфт обеспечивается с помощью движения цилиндров. Сцепление работает за счёт гидропривода.

Многовальные коробки прямого переключения

Такие коробки передач используют в спорткарах. Например, в Koenigsegg Jesko применяют КПП с 3-мя валами, 9 передачами и 7-ю фрикционами. Автомобиль моментально может переходить в спортивный режим, так и в экономичный городской. Регулируется это при помощи кнопки: полунажатие левой кнопки снижает передачу, полное нажатие – включает спортивный. Если полунажать на правую – передача повысится, если нажать до конца – включится экономичный.

А в некоторых спортивных Mercedes есть АКПП со сцеплением, который по стиля езды похож на вышеуказанный, но имеющий совсем другие внутренние составляющие.

Трехвальная 6-ступенчатая коробка передач Mercedes-Benz C-class sport coupe

Коробка передач автомобиля. Виды КПП

_____________________________________________________________________________________________________________________

Коробка передач является важным узлом в устройстве автомобиля и предназначена для передачи мощности двигателя к ведущим колесам. В процессе передачи мощности, в виде крутящего момента, происходит его трансформация (увеличение или уменьшение), изменение направления и т.д. Второе предназначение коробки передач – отключение крутящего момента от трансмиссии, исключение – механическая коробка. В этом виде коробок отключение крутящего момента происходит при помощи отдельного узла – сцепления.

Рассмотрим ниже все концепты коробок передач, их основные плюсы и минусы, перспективы.

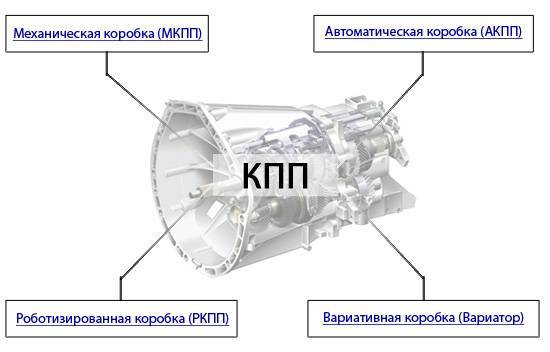

Различают основные виды коробок передач:

Механическая коробка управляется ручным способом, это более старый вид, но очень хорошо себя зарекомендовавший, особенно у водителей, которые любят ощутить всю мощь своего железного коня. Естественный недостаток таких КПП низкий КПД, из-за трения зубьев шестерен, сопротивления трансмиссионного масла.

Автоматическая коробка, так же известна и применяется давно в автомобилестроении. Переключение ступеней скорости происходит в автоматическом режиме, а вот команда на начало движения или движение задним ходом требует команды водителя. Как и у МКПП, у «автомата» небольшой КПД по тем же причинам и из-за наличия планетарных механизмов в устройстве коробки.

Любителями таких коробок являются, конечно, наши дамы. Многие просто не знают, что раньше существовала и третья педаль – сцепление. К дамам можно отнести и «американского потребителя», американцы очень редко покупают авто с механикой.

Как говорилось выше, МКПП наилучший вариант коробки, и даже роботизированная коробка передач изготовлена на её основе, но с автоматическим управлением. Управление «роботом» может даже подстраиваться под стиль вождения. Недостатки те же, что и у механики, а вот плюсов, гораздо больше. Применив два вала, удалось повысить КПД, уменьшить габаритные размеры, повысить надежность коробки.

Автолюбителям пришлась по душе роботизированная коробка, а для любителей механики или просто принципиальных противников РКПП, есть возможность перехода на ручной режим управления.

Вариатор – новое слово в коробках передач. Главным недостатком вариатора остается пока невозможность применения на более тяжелых моделях авто, чем малолитражки. Неоспоримое достоинство, это, конечно, простота, плавное изменение крутящего момента, довольно высокий КПД, поскольку отсутствуют пары шестерен передач, кроме «заднего хода».

Автолюбители разделились практически поровну, на скептиков и любителей вариаторов, но времена МКПП постепенно уходят в прошлое и, пока будущее за «роботом» и вариатором! А там поживем – увидим!

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

_____________________________________________________________________________________________________________________

Для чего нужна коробка передач в автомобиле

Итак, коробка передач считается основным элементом трансмиссии автомобиля. Как уже было сказано, основным ее предназначением является изменение крутящего момента от двигателя, а также скорости движения и направления движения авто. Также коробка позволяет «отсоединять» двигатель от трансмиссии во время переключения передач.

Именно благодаря КПП автомобиль получает возможность двигаться вперед и назад, движение можно осуществлять с разной скоростью, при этом двигатель стабильно работает на разных скоростях и нагрузках, а также достигается плавное переключение передач в процессе езды.

Чтобы было понятно, основной задачей КПП является необходимость обеспечивать как требуемые динамические показатели автомобиля, так и показатели топливной экономичности двигателя. При этом учитываются разные условия движения, нагрузка, скорость и т.д.

Идем далее. Диапазон оборотов двигателя отличается от диапазона вращения колес. Также применительно к ДВС нужно учесть обороты максимальной мощности и максимального крутящего момента.

Так вот, для старта и разгона нужен крутящий момент, тогда как для езды с высокой скоростью и преодоления больших нагрузок нужны обороты мощности. При этом особенностью ДВС является то, что обороты крутящего момента «средние» (3000-3500 об/мин) тогда как на «мощностные» обороты двигатель выходит ближе к максимальным значениям (5500-6000 тыс. об/мин.).

Простыми словами, если нагрузка на мотор будет большой, а обороты слишком низкие, двигатель «не вытянет» по мощности и заглохнет. Если же обороты будут слишком высокими, при этом езда с высокой скоростью не нужна, сильно возрастает расход топлива. Чтобы добиться оптимального баланса, в коробке предусмотрено изменение передаточных чисел (передаточное отношение).

Благодаря такой возможности можно уверенно стартовать с места, двигаться с небольшой скоростью, осуществлять движение задним ходом и т.д. Также удается поддерживать обороты двигателя в оптимальном диапазоне применительно к постоянно меняющимся дорожным условиям и нагрузкам.

Например, разгон автомобиля предполагает необходимость преодолеть высокие значения сил сопротивления (преодоление повышенного трения и сил инерции). Наличие КПП делает возможным трогание с места и разгон до средних и высоких скоростей, который предполагает плавный или ступенчатый переход с низких на повышенные передачи (переключение передач).

В результате скорость нарастает постепенно, сильно снижаются динамические нагрузки на двигатель и трансмиссию. При этом обороты оптимально удерживать именно в диапазоне высоких значений крутящего момента двигателя.

С учетом веса и особенностей ТС, установленного двигателя, целевого назначения транспорта и ряда других характеристик и особенностей конструкторы производят подбор количества передач и передаточных чисел в коробке, главной передаче, раздаточной коробке и т.д. (при наличии).
