Что такое CVT коробка передач: особенности и принцип работы

Как меняется скорость движения

Если авто стоит, а вы нажимаете на педаль газа, то можно получить максимальные обороты и сорвать авто с места. Также можно увидеть другую картину. Если вы разгоняетесь, ремень переходит в нужное положение, потом бросаете педаль газа, ремень возвращается в предыдущее положение.

Нет нужды самостоятельно переключать передачу, а девушка может это и забыть сделать, в итоге ее движку скоро придет конец. Также мотор больше не работает на износ. Когда движку нужно ускориться, электроника выставляет высокие обороты, когда замедлиться, они спадают. В итоге скорость авто сначала большая, потом маленькая. Это то же самое, что сначала мы ехали на четвертой передаче, а потом перешли на третью.

Если вам нужно ехать с горы, то будет ощущение, что стоит «нейтралка», но чувство управления не пропадает. К тому же авто не разгоняется, как при автоматике, когда нет защиты при спуске. Вы будете ехать с определенной скоростью на малых оборотах.

Вот так работает вариатор, когда ему задают разные задачи. У ремня с клином множество положений, которые определяются многими факторами, в том числе и датчиками, и манерой езды.

Если говорить об обычной трансмиссии, то она намного сложнее с ее шестеренками, тормозами, захватами, управлением, тогда как вариаторная очень проста. Выделим три детали, которые должны быть у нее:

Меняется диаметр у входного ворота во время движения.
Меняется диаметр у выходного ворота во время движения.
Ремешок, который выполняется как клин из металла или резины. Конечно, металлический намного прочнее, правда, каучук в некоторых моментах может не уступить стали.

Устройство и принцип работы коробки передач CVT

Итак, аббревиатура CVT (от англ. Continuously Variable Transmission, что дословно означает «постоянно изменяющаяся передача»), используется для обозначения вариаторной коробки передач, которая более известна среди автолюбителей как вариатор. Разобравшись с тем, что означает CVT коробка передач, можно перейти к особенностям конструкции и принципам работы вариатора.

Главной особенностью такой коробки является то, что вариатор представляет собой бесступенчатую трансмиссию. Чтобы было понятно, МКПП, роботы и АКПП имеют фиксированные передачи (скорости) с разным передаточным отношением, которых может быть 4, 5, 6 и т.д.

В свою очередь, вариатор CVT таких передач (ступеней) не имеет, благодаря чему данная трансмиссия бесступенчатая. Фактически, самый простой по конструкции вариатор имеет два вала со шкивами, которые соединены между собой ременной передачей. Ремень вариатора (цепь вариатора) состоит из клиновидных стальных звеньев, которые закреплены на прочной металлической основе в виде жгута.

Ведущий шкив присоединяется к коленчатому валу ДВС, в то время как ведомый посредством приводных валов соединяется с другими элементами трансмиссии для эффективной передачи крутящего момента на ведущие колеса автомобиля.

При этом в зависимости от оборотов двигателя и нагрузки диаметр шкивов (как ведущего, так и ведомого), постоянно, гибко и динамично меняется, что и позволяет «натянуть» или «ослабить» клиновидный ремень вариатора. Так изменяется передаточное отношение. Работает вся система под управлением электроники, также в устройстве вариатора активно используется гидравлика.

В результате вариаторная коробка передач позволяет добиться абсолютно незаметного для водителя изменения передаточного отношения, причем независимо от оборотов коленвала двигателя. Так как переключений между ступенями (скоростями) не происходит, при езде на машине с такой КПП полностью отсутствуют рывки, толчки, задержки при переключениях и т.п.

Параллельно не происходит разрыва потока мощности, который присутствует на других КПП в момент переключений. Передаточное отношение при движении авто изменяется постоянно. Электроника учитывает скорость движения ТС, нагрузки на двигатель, обороты, угол открытия дроссельной заслонки, положение педали газа и т.д., позволяя силовому агрегату в связке с трансмиссией всегда работать в оптимальных режимах.

Основный достоинства и недостатки коробки передач CVT

Принцип бесступенчатости позволил добиться тех положительных результатов, к которым стремились инженеры, создавая вариатор для автомобиля. К ним можно отнести следующее:

Набор скорости автомобилем происходит очень плавно, рывки и «провалы» отсутствуют.
Разгон до необходимой скорости происходит значительно быстрее из-за отсутствия необходимости переключения передач.
Выгодное отличие от механической коробки в плавности движения с места и невозможности заглохания двигателя в пробках или на светофоре.
Наличие всего двух педалей для управления автомобилем.
Экономичность и отсутствие шума при разгоне.
Более динамичный разгон и плавность хода, чем у автомобиля с автоматической коробкой передач.
Сниженное количество выбросов в атмосферу вредных веществ.

При всех своих преимуществах, вариатор пока не пользуется большой популярностью у водителей, так как они относятся к нему с некоторой опаской. Причиной тому служат следующие недостатки:

Невозможность длительного движения автомобиля, оборудованного бесступенчатой трансмиссией, на максимальной мощности и на предельных оборотах.
Большая прихотливость агрегата. Замена фильтров и масла производится каждые 30 000 километров.
Использование для смазки дорогостоящей жидкости, влияющей на долговечную работу ремня.
Грубый, интенсивный стиль вождения, с резкими движениями и экстренными торможениями, может вывести вариатор из строя.
Только автомобили, оборудованные двигателями мощностью до 220 лошадиных сил, могут оснащаться коробкой передач CVT.
Дорогостоящий ремонт такой коробки вкупе с дефицитом разбирающихся в ней специалистов, добавляет ей минусов.
Сложность электронной системы управления приводит к тому, что повреждение хотя бы одного датчика дестабилизирует работу всей коробки.

Как видно из перечисленных преимуществ и недостатков, сделать выбор в пользу бесступенчатой трансмиссии можно только определившись с тем, что для нас важно в автомобиле, какой стиль вождения для нас приемлем.

Минусы

Вариаторы не выдерживают высокой мощности современных автомобилей, потому что их цепь и, тем более, ремень, не могут передать высокий крутящий момент. Поэтому бесступенчатые КП устанавливают на автомобили с крутящим моментом до 350-400 Нм. Как правило, это машины малого и среднего класса.

Другой недостаток работы вариатора связан с психологией водителя. Многим не нравится, что вариатор всегда поддерживает один диапазон оборотов. Так, при разгоне вариатор ведет себя непривычно – вместо «раскручивания» двигателя он сразу выходит на максимальные обороты и работает на них с монотонным гулом. В результате водитель не ощущает, собственно, разгон. И ему кажется, что коробка «тормозит».Для решения этой проблемы многие компании стали применять вариаторы с режимом ручного переключения виртуальных «передач».

Так, автомобили Audi стали оснащать новым типом вариатора – коробкой Multitronic.

В обычном режиме классический вариатор, при выборе режима «спорт» она имитирует работу классической АКПП, то есть, поддерживает выбранную водителем (с помощью подрулевых лопаток) виртуальную «передачу». Такой режим переключения осуществляется с помощью электронных блоков управления и напоминает принцип работы классического «автомата» или робота DSG с двумя сцеплениями.

Но, пожалуй, самый весомый недостаток вариатора – дороговизна его обслуживания и недолговечность трансмиссии.

Сама конструкция вариатора, при всех его плюсах по КПД и плавности хода, не рассчитана на большие пробеги и высокие нагрузки. CVT не любит пробки, бездорожье и высокие скорости и редко когда доживает до 200 тыс. км.

Мало кто знает, что вариатор надо регулярно обслуживать. Причем простой заменой масла (а оно для вариатора намного дороже, чем для других КПП) дело не обойдется.

Еще необходимо менять фильтры и промывать радиатор в нем, желательно – с его разборкой и промывкой каждые 50-60 тыс. км. Не сделаете этого спустя 100 тысяч – риск поломки вариатора весьма велик. А иногда и гораздо раньше.

Выходят из строя в вариаторах, как правило, две вещи. Ремень, который обеспечивает связку ведущего и ведомого валов, и его достаточно сложная электроника. Причем электроника может давать сбои значительно раньше.

Если ремень рвется и разлетается в клочья (средний срок его жизни – порядка 100 -150 тыс. км) и выводит из строя всю коробку, простой заменой ремня уже не обойтись. Скорее всего, придется ремонтироваться у официалов, а послегарантийный ремонт там обойдется очень недешево.

Технология не новая

Идея передачи крутящего момента с возможностью бесступенчатого его изменения – это далеко не новь. Прототип механизма с такими эксплуатационными параметрами был придуман еще Леонардо да Винчи.

Первый же патент на бесступенчатую трансмиссию был выдан в 1885 году, то есть она появилась практически одновременно с автомобилями, оснащенными двигателями внутреннего сгорания, вот только к ним вариатор еще долго не имел никакого отношения.

Достаточно длительное время такая трансмиссия применялась на различных станках и механизмах, а также двухколесном транспорте – мопедах и мотоциклах. И только в 1958 году коробка CVT появилась на автомобиле.

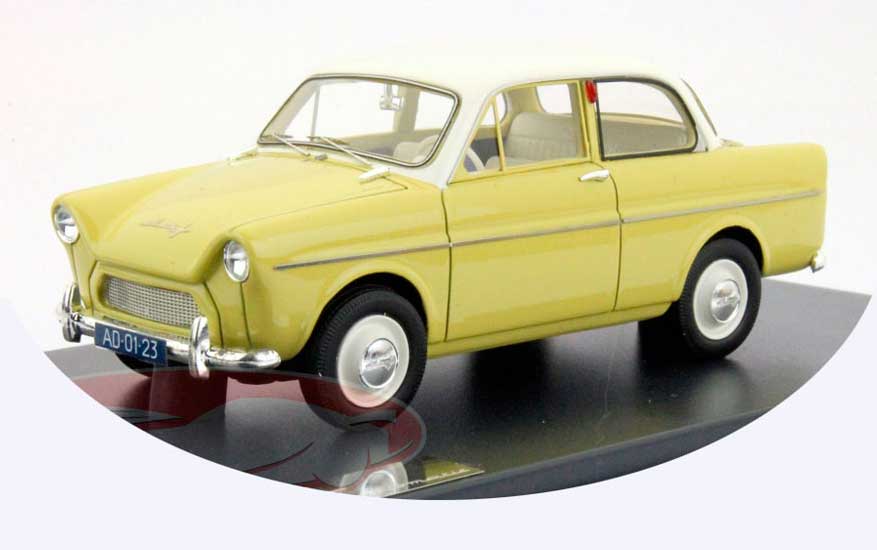

Первой машиной, у которой вместо ступенчатой коробки передач установили вариатор, была микролитражка DAF 600.

Во второй половине 70-х годов подразделение по выпуску легковых авто (вместе со всеми наработками) компании DAF выкупила Volvo».

После этого был налажен выпуск городского автомобиля с CVT трансмиссией Volvo 66, являвшимся доработанной версией DAF 66.

Позже в модельном ряду появилась модель Volvo 340.

Но множество проблем и несовершенство этого типа трансмиссии в конечном итоге привело к тому, что Volvo в средине 80-х годов отказалась от применения на своих авто вариатора.

А все потому, что один из основных элементов – клиновидный ремень обладал очень ограниченным ресурсом, а механизм управление трансмиссией (в ту пору – механический) был конструктивно сложным.

В конце 80-х годов другие автопроизводители решились на установку коробки CVT. Сначала это были компании Fiat (модель Uno) и Ford (ставилась такая трансмиссия на Fiesta).

В то же время свой вариатор разработали и японцы. Первым японским авто с такой трансмиссией стал Subaru Justy GL.

Постоянное развитие технологий и работы, направленные на усовершенствование конструкции, в конечном результате дало свои плоды и сейчас вариатор является не редкостью, все больше автопроизводителей комплектуют им свои модели, тем самым поставив этот вид трансмиссии наряду со ступенчатыми.

Основные проблемы с которыми могут столкнуться владельцы автомобилей с вариатором

При всем обилие достоинств, у CVT трансмиссий есть свои существенные минусы и особенности. При должной эксплуатации и своевременном обслуживании, коробки ходят по 150 000 – 200 000 км, не доставляя особых проблем своим владельцам. Если Вы являетесь первым собственником, то боятся вам нечего т.к. гарантия позволяет быть полностью уверенным, что в случае неисправности КПП будет починена. А вот покупая автомобиль на вторичном рынке нужно быть внимательным и лучше всего перед покупкой пройти диагностику.

Недостатками можно считать:

дорогостоящий ремонт, как и в случае с DSG мало кто может перебрать или отремонтировать изношенные детали на профессиональном уровне. Отсюда и получается, что мастера своего дела за работу берут ощутимые денежные средства.
замена масла каждые 30 000 – 40 000 км. Хоть производители и рекомендуют производить замену масла раз в 80 000 км, на самом деле столь большой интервал может сказаться с негативной стороны, особенно если автомобиль покупался с пробегом свыше 120 000 км.
данный тип кпп не любит рваный стиль езды и резких ускорений с места, поэтому если вы любитель активного передвижения, то лучше присмотреться к покупки автомобиля с иной коробкой;
многих пересевших с классической автоматической трансмиссии, где чувствуется переключение передач, по началу раздражает сама работа и исходящий шум, что обусловлено спецификой работы данной трансмиссии. Хотя современные вариаторы обучены имитировать переключение передач;
перегрев, обо этом стоит помнить при движении на высоких скоростях продолжительное время. При частом возникновении ошибки Slow Down стоит промыть радиатор, в случае если это не помогло то прибегнуть к радикальным мерам и установить дополнительный радиатор вариатора.

Плюсы и минусы коробок CVT

Как и всякое техническое устройство, вариаторы имеют свои преимущества и недостатки. Но справедливости ради необходимо учесть, что в настоящее время автопроизводители постоянно совершенствуют эту трансмиссию, поэтому со временем картина наверняка изменится, и недостатков у вариаторов будет меньше. Однако на сегодняшний день коробка передач CVT имеет следующие плюсы и минусы:

Преимущества	Недостатки
Вариатор обеспечивает плавность набора скорости без рывков, характерных для МКПП или АКПП.	Вариатор сегодня устанавливают на машины с мощностью двигателя до 220 л.с. Это связано с тем, что очень мощные моторы оказывают чрезмерное воздействие на приводной ремень (цепь) вариатора.
Более высокий коэффициент полезного действия. Благодаря этому экономится топливо, а мощность двигателя быстрее передается на исполняющие механизмы.	Вариатор очень чувствителен к качеству трансмиссионного масла. Как правило, необходимо покупать только оригинальные качественные масла, которые гораздо дороже их бюджетных аналогов. Кроме этого, менять масло надо чаще, чем в традиционной трансмиссии (примерно через каждые 30 тысяч километров пробега).
Значительная экономия топлива. Она становится результатом высокого КПД и плавного набора оборотов двигателя и скорости (в традиционной трансмиссии значительный перерасход происходит во время переключения передач).	Сложность устройства вариатора (наличие “умной” электроники и большого количества датчиков) приводит к тому, что при малейшей поломке одного из многочисленных узлов вариатор будет автоматически переведен в аварийный режим или выведен из строя (принудительно или аварийно).
Высокая экологичность, которая является результатом меньшего расхода топлива. А это означает, что машины, оборудованные вариатором, удовлетворяют современным высоким европейским требованиям экологичности.	Сложность ремонта. Зачастую даже незначительные проблемы с эксплуатацией или ремонтом вариатора способны привести к ситуации, когда трудно найти мастерскую и специалистов по ремонту этого агрегата (особенно это актуально для небольших городов и поселков). А стоимость ремонта вариатора куда выше, чем традиционных МКПП или АКПП.
Электроника, которая управляет вариатором, всегда выбирает оптимальный режим работы. То есть, трансмиссия всегда работает в наиболее щадящем режиме. Соответственно, это положительно сказывается на износе и сроке эксплуатации агрегата.	На машине с вариатором нельзя буксировать прицеп или другое транспортное средство.

На машине с коробкой CVT нельзя буксировать прицеп или другое транспортное средство. Также нельзя буксировать и саму машину, если у нее выключен двигатель. Исключение составляет случай, если вывесить на эвакуатор приводную ось.

Плюсы и минусы бесступенчатой трансмиссии

Автомобили с вариаторами в первую очередь славятся высоким КПД и уровнем комфорта во время езды: плавность хода, быстрый разгон, незаметное изменение скорости, отсутствие рывков. CVT обеспечивает оптимальные обороты двигателя и максимальный крутящий момент. Двигатель не глохнет на светофоре и при движении в пробках. Подъём в гору проходит быстрее, без снижения скорости.

Это основные плюсы коробки передач CVT, минусов, к сожалению, больше.

Бытует мнение, что CVT часто выходит из строя. Однако это не совсем так: проблем с вариатором не возникает, пока действует гарантия на новый автомобиль. Чаще выходят из строя CVT, если владелец автомобиля нарушает правила эксплуатации, рекомендованные производителем (подвергает авто высоким нагрузкам, предпочитая агрессивную езду).
Помимо замены дорогостоящего оригинального масла требуется и замена фильтров (каждые 30 тыс. км).
В виду конструктивных особенностей область применения вариаторов ограничена: их нельзя использовать в ТС с мощными двигателями (не более 220 л.с.). Также недопустимо эксплуатировать автомобиль на высоких скоростях.
Ещё одно ограничение касается буксировки: автомобиль с вариатором можно буксировать только на эвакуаторе.

Вердикт знатоков: экономия или надежность?

В конце статьи хотелось бы ответить на главный вопрос автовладельцев – что лучше CVT или автомат? С экономической точки зрения выгоднее покупать автомобиль с вариатором, поскольку именно бесступенчатая коробка передач обеспечивает оптимальный расход топлива. Да и двигатель в паре с вариатором работает дольше (испытывает меньше нагрузок).

Но если взять во внимание и другие факторы (короткий, в сравнении с КПП, срок службы, высокая цена оригинального масла, стоимость возможного ремонта), покупка авто с CVT уже не выглядит столь рациональной. К сожалению, ремонт обходится дорого

Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше)

К сожалению, ремонт обходится дорого. Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше).

Поэтому и с точки зрения надежности, и с точки зрения экономичности выгоднее приобретать ТС с АКПП или МКПП (такие авто продаются не намного дороже). Исключение составляют лишь некоторые модели вариаторов, отличившиеся увеличенной степенью надежности и улучшенными эксплуатационными характеристиками (X-tronic, цепной Lineartronic, цепной Multitronic с адаптивным режимом «Спорт»).

Каким авто отдавать предпочтение? Зависит от вас: ваших финансовых возможностей (рассматриваете покупку нового авто или ищите на вторичном рынке, готовы ли вкладываться в дорогостоящее обслуживание), как долго планируете ездить, насколько важно выгодно перепродать автомобиль, какой стиль вождения вы предпочитаете. Автомобили с CVT подходят ответственным водителям, предпочитающим размеренную езду по городу или по трассе, высоко ценящим комфорт во время езды

Виды АКПП и их отличие друг от друга

Принцип работы всех видов АКПП сводится к перемене передаточного числа, которая обеспечивает преобразование мощности двигателя. Производители современных машин устанавливают трансмиссию таким образом, чтобы потенциал можно было использовать полностью. За счёт работы коробки передач, усилие передаётся от мотора к колёсам автомобиля с самыми маленькими потерями. Достигается это за счёт отсутствия разрыва сцепления.

Работа коробки запускается сразу после пуска мотора. В движение приходит маслонасос, нагнетающий давление жидкости. Колесо гидротрансформатора раскручивается в соответствии со скоростью вращения коленвала. Реакторные и турбинные остаются неподвижными.

Водитель за счёт нажима на педаль газа переключает передачи. Двигатель при этом раскручивается, провоцируя на движение насосное колесо. От лопастей под влиянием центробежной силы моторное масло переходит к турбине, обеспечивается вращение. Жидкость в результате переходит обратно к насосному колесу.

В отдельных коробках передач, при скорости 20-60 км/ч происходит автоматическая блокировка гидротрансформатора муфтой. Автомат при этом жёстко сцепляется с мотором, потому потеря мощности не прослеживается. Интересно, что при эксплуатации в таких условиях, масло быстрее приходит в негодность из-за перегрева и износа фрикционной накладки. Крутящий момент от двигателя переходит по выходному валу в АКПП.

Автоматическая система занимает передовое место среди числа всех известных вариантов. Новые системы постоянно разрабатываются и совершенствуются. Из общих списков можно выделить вариаторные, роботизированные и классические типы.

Классическая автоматическая коробка передач

Гидротрансформаторный модуль популярен до сих пор, несмотря на наличие других, более совершенных вариантов. Такая трансмиссия используется и сейчас. Её устанавливают на авто, сходящие с конвейера.

Стандартная АКПП

Коробка автомат включает планетарный редуктор, управляющую систему и гидравлический трансформатор. Последний элемент механизма является самым значимым, отсюда и название конструкции. Модуль активно используют на легковых и грузовых транспортных средствах.

Кому подойдёт автомобиль с АКПП сказать довольно трудно. Управлять автоматом после механики бывает достаточно сложно. Многим владельцам, несмотря на видимое упрощение режима эксплуатации, бывает тяжело перестроиться.

Роботизированная

Роботизированная коробка является достойной и более современной альтернативой для классического варианта АКПП. Переключение скоростей в ней обеспечивается за счёт взаимосвязи электрических механизмов, проявляющих активность за счёт электронного блока. Главное сходство этой системы с классической – наличие сцепления в корпусе КПП.

Роботизированная АКПП

Вариатор

Это устройство плановой бесступенчатой передачи, обеспечивающее передачу крутящего момента на колёса. Такая конструкция производит уменьшенный расход топлива при условии сохранения или приумножения динамических показателей.

Вариатор

При правильном использовании, вариатор помогает бережно эксплуатировать мотор транспортного средства. Модуль бывает цепным, ремённым, тороидальным.

Отличная статья в тему: Вариатор или автомат: что лучше и надежнее, плюсы и минусы, чем отличаются коробки передач, в чем разница

DSG

DSG это тоже роботизированная система, обеспечивающая автоматическое включение первой и второй скорости, при разомкнутости сцепления. Так модуль начинает подготовку ко включению повышенной передачи. При переключении сцепление первой ступени размыкается, а второй смыкается, действие происходит и в обратном порядке.

DSG-7

Сходство с механикой в том, что синхронизаторы способны переключать скорость при блокировки шестерни. Работа муфт обеспечивается с помощью движения цилиндров. Сцепление работает за счёт гидропривода.

Многовальные коробки прямого переключения

Такие коробки передач используют в спорткарах. Например, в Koenigsegg Jesko применяют КПП с 3-мя валами, 9 передачами и 7-ю фрикционами. Автомобиль моментально может переходить в спортивный режим, так и в экономичный городской. Регулируется это при помощи кнопки: полунажатие левой кнопки снижает передачу, полное нажатие – включает спортивный режим. Если полунажать на правую – передача повысится, если нажать до конца – включится экономичный режим.

А в некоторых спортивных Mercedes есть АКПП со сцеплением, который по стиля езды похож на вышеуказанный, но имеющий совсем другие внутренние составляющие.

Трехвальная 6-ступенчатая коробка передач Mercedes-Benz C-class sport coupe

Как определить, какая КПП установлена в автомобиле

Современные КПП, включая роботизированные коробки, очень похожи друг на друга внешне: даже бесступенчатая имитирует «автомат» (имеет селектор и стандартную шкалу скоростей). И всё-таки определить, установлен в ТС вариатор или другая коробка передач, можно

Обратите внимание на:

информацию в документах на машину,
описания модели вашего автомобиля из Интернета,
табличку, расположенную на кузове ТС.

Информация о трансмиссии содержится в инструкции по эксплуатации автомобиля, в технической документации. Также об установленном устройстве можно узнать по vin-номеру ТС (идентификационный номер указывают в свидетельстве о ТС и в паспорте ТС). Существуют специальные веб-сервисы, которые по VIN-коду выдают информацию о комплектации автомобиля.

Не всегда стоит прибегать к услугам платных онлайн сервисов (далеко не каждый даст нужную информацию). Стоит поискать сведения о трансмиссии через поисковую систему. Большинство моделей разных марок подробно описаны в Интернете. Но, если информации о трансмиссии нет, остаётся ещё один вариант – обозначения на табличке.

Обозначения представляют собой набор цифр и букв, расшифровать которые поможет продавец-консультант (если вам необходимо докупить запчасти). Этой информации достаточно, чтобы заказать комплектующие. Если вдруг табличка утеряна или на ней стерлись буквы, такая же расположена на корпусе самого устройства. Сведения о трансмиссии узнает мастер, когда доберется до корпуса (в случае техобслуживания или ремонта).

Подкапотная табличка Subaru

Подкапотная табличка Audi

Подкапотная табличка Nissan

Заключение

Прежде, чем покупать данный автомобиль, разберитесь, что это такое CVT коробка передач. Вариатор имеет свои плюсы и минусы, поэтому нужно все внимательно изучить и сделать выводы, подойдет ли такой автомобиль для вашего образа жизни. Внешне такие машины выглядят не хуже остальных, и есть любители, которых устраивает данная комплектация. Недостатки вариатора играют важную роль, но если пользоваться автомобилем аккуратно и не нарушать правила, установленные производителем, то механизм прослужит вам долгие годы и никогда не подведет. Помните, что такое CVT и тогда пользуйтесь им правильно.
