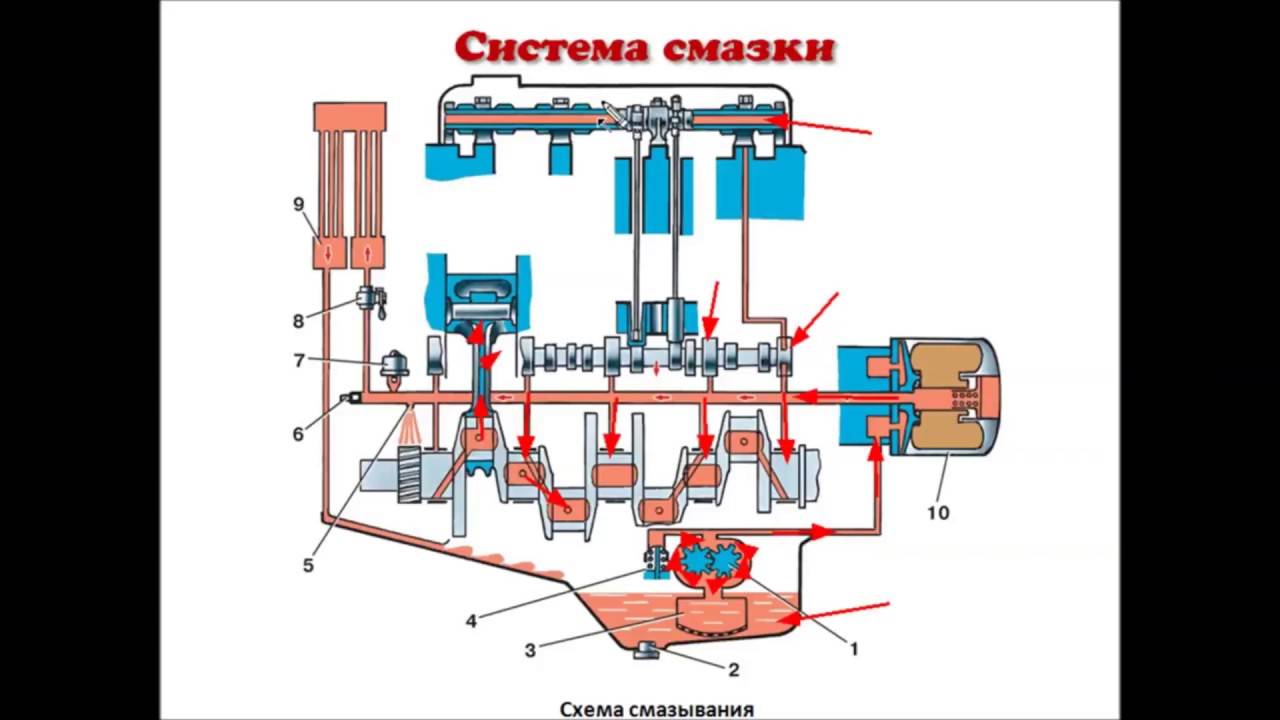

Работа смазочной системы
Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль.
Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.
Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов.
В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.
Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.
В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.
Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.
Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.
Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно.
При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.
Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр.
Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.
Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:
- неполнопроточного (параллельного) фильтра тонкой очистки масла;
- смазочной системы воздушного компрессора пневмосистемы автомобиля.
Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор.
К смазочной системе относится и устройство для вентиляции картерного пространства.
***
Учебные дисциплины
- Инженерная графика
- МДК.01.01. «Устройство автомобилей»
- Общее устройство автомобиля
- Автомобильный двигатель
- Трансмиссия автомобиля
- Рулевое управление
- Тормозная система
- Подвеска
- Колеса
- Кузов
- Электрооборудование автомобиля
- Основы теории автомобиля
- Основы технической диагностики
- Основы гидравлики и теплотехники
- Метрология и стандартизация
- Сельскохозяйственные машины
- Основы агрономии
- Перевозка опасных грузов
- Материаловедение
- Менеджмент
- Техническая механика
- Советы дипломнику
Олимпиады и тесты
- «Инженерная графика»
- «Техническая механика»
- «Двигатель и его системы»
- «Шасси автомобиля»
- «Электрооборудование автомобиля»
Двигатели с сухим картером: преимущества, недостатки и куда их ставят
Обычные моторы имеют специальный поддон снизу, где находится всё моторное масло. Из этого поддона насос прокачивает масло для смазки трущихся деталей друг о друга по всем каналам.
Но сейчас существуют двигатели, у которых отсутствует масляной поддон. Разберемся, для чего это сделано и где используют эти двигатели?
Необходимость смазки
Смазывание всех деталей очень важно для любых двигателей. Бывает так, что масляные каналы забиваются и прокачка моторного масла из поддона не происходит
Это приводит к тому, что детали перегреваются и порой даже могут заклинить
Это приводит к тому, что детали перегреваются и порой даже могут заклинить.

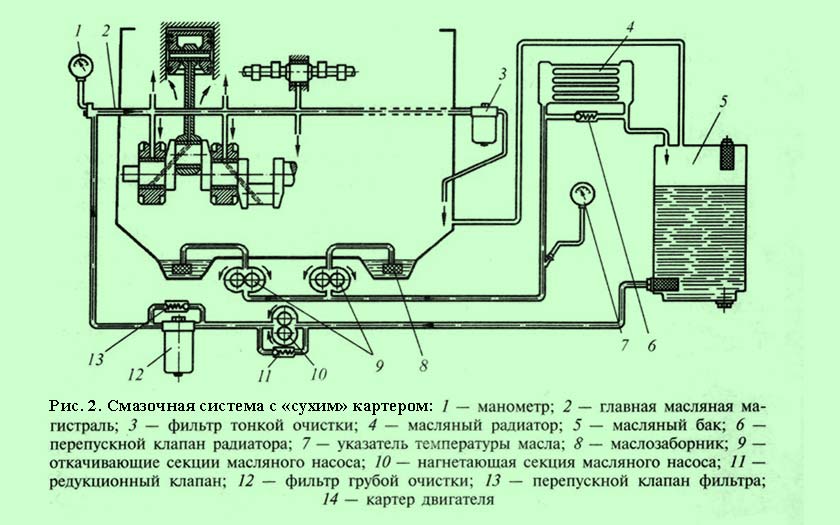

Сухой картер. Машины, на которых установлен сухой картер, не имеют масляный поддон снизу, потому что его специально вынесли за границы мотора. Как это выглядит: ко дну мотора приспособлена пластина, из которой выходит специальный шланг. Он, в свою очередь, покачивает масло в масляной бак, который может располагаться либо в салоне, либо в багажнике. Затем масло проходит через охлаждающий радиатор и фильтр прямо в двигатель. Масло же в свою очередь качается благодаря двум насосам.
Преимущества. Главное достоинство системы «сухого картера» — обеспечение бесперебойной подачи масла с постоянным давлением при любых условиях движения авто. Помимо этого, масло лучше охлаждается, ибо оно хранится в удаленном от мотора резервуаре. Меньшие размеры поддона уменьшают высоту двигателя. Это дает возможность расположить мотор ниже, тем самым понизив центр тяжести (улучшить устойчивость), и повысить аэродинамику (днище выходит более плоским). Коленвал при вращении не испытывает сопротивления плещущегося в поддоне масла и выигрываются несколько лошадиных сил.
Ну, а масло не разбрызгивается коленчатым валом по всему картеру (снижается расход смазки) и меньше вспенивается. Масло не контактирует с картерными газами и увеличивается срок его службы. Все перечисленные преимущества позволяют повысить общую надежность мотора.
Недостатки. К недостаткам двигателя с сухим картером относится больший вес, сложность конструкции и больший объем масла. А сложность означает повышенные расходы на обслуживание.
Для переоборудования дорожных версий некоторых авто в гоночные, в продаже имеются киты. Однако установка системы с сухим картером оправдана только тогда, когда машина большую часть времени будет проводить на серьезном бездорожье или на гоночной трассе . При езде по обычным дорогам всё преимущество «сухого картера» не будет ощутимо, а значит, такое переоборудование будет бесполезной тратой времени и денег.
Где можно встретить такой двигатель? Самый распространенный вариант установки таких моторов, так это на гоночные автомобили и на специальную технику. В первом случае сухой картер помогает избежать неприятностей с оттоком — превращением в пену моторного масла во время резких поворотов.
Еще один известный случай — это возможность избежать так называемого «масляного голодания», ведь такая конструкция полностью обеспечивает смазывание всех элементов двигателя. Еще один плюс, о котором было вскользь сказано выше — это охлаждение масла в процессе его прохождения через радиатор, а это целиком и полностью снижает температуру мотора во время сильной нагрузки.
Итог. К сожалению, на обыкновенные автомобили установить подобную систему будет крайне проблематично из-за больших габаритов и весьма высокой стоимости. Тем более, при городском «режиме жизни», автомобилю будет достаточно обычного и привычного всем масляного картера.
Техническое обслуживание смазочной системы КАМАЗ
Техническое обслуживание смазочной системы КАМАЗ
Техническое обслуживание
. Высокая работоспособность смазочной системы — одно из главных условий надежности и долговечности двигателя. Работоспособное состояние характеризуется непрерывным подводом к трущимся деталям масла, качество и состояние которого позволяет свести к минимуму изнашивание деталей и потери
энергии на преодоление трения. Все это обеспечивается необходимым количеством масла, циркулирующего в системе, оптимальной его вязкостью и безотказной работой масляного насоса, маслоочистителей и радиатора, В двигатель можно заливать только масло, рекомендованное заводом КамАЗ. Марку масла внешним осмотром определить невозможно, она должна быть указана в накладной нефтесклада и нанесена на таре. Уровень масла в картере проверяют перед работой, а если расход масла велик, то чаще. Для этого двигатель останавливают и, выждав не менее 5 мин, доливают масло до метки «В» на щупе. Возможные неисправности (рис. 1.27) смазочной системы, нарушающие ее работоспособность, обнаруживают по внешним их признакам: резкому падению давления масла или несоответствию давления масла техническим требованиям. Наиболее опасны неисправности, сопровождающиеся внезапным падением давления масла в системе. В этом случае двигатель необходимо остановить. Вновь пускать его можно только после выявления и устранения неисправности. Наиболее вероятные причины внезапного падения давления — утечка масла, разрушение шестерни привода масляного насоса, неисправность масляного насоса. Когда давление масла, отличается от нормального, необходимо в первую очередь проверить исправность штатного манометра, сверив его показания с показаниями контрольного. При пониженном давлении следует проверить уровень масла. Если при эксплуатации уровень не понижается, т. е. не требуется периодическая доливка масла в картер двигателя, то понижение давления вызвано разжижением масла охлаждающей жидкостью или топливом; это нужно проверить. Известен простой способ определения наличия топлива в масле, применяемый в полевых условиях. Масло надо прогреть в работающем двигателе в течение 5 мин. Вынуть масляный щуп и капнуть на бумажный фильтр. В результате на фильтре образуется два круга. Во внутреннем темном круге—масло. Это пятно окружено менее четким, нешироким, светлым кольцом из дизельного топлива, если оно есть в масле. Охлаждающая жидкость может попасть в смазочную систему через негерметичное уплотнение гильзы цилиндра в нижней ее части, разрушенные уплотнительные прокладки головок цилиндров, а также через раковины и трещины в блоке и головках цилиндра, соединяющие рубашку охлаждения с полостями для штанг газораспределительного механизма. Топливо может попасть в смазочную систему через негерметичные уплотнения секций топливного насоса высокого давления или форсунки при неработающем цилиндре. При нормальном уровне масла и температуре охлаждающей жидкости следует проверить положение крана масляного радиатора на центрифуге. Если кран открыт, то низкое давление масла может быть вызвано заеданием сливного клапана центрифуги в открытом положении, поломкой пружины или заеданием в открытом положении клапана смазочной системы (дифференциального) либо предохранительного клапана нагнетающей секции масляного насоса, загрязнением сетки маслоприемника, изношенностью деталей масляного насоса. Нарушение работоспособности смазочной системы может быть вызвано и косвенными причинами, не связанными с неисправностями ее составных частей. Например, если сразу после пуска холодного двигателя в системе установится нормальное давление, а по мере нагревания оно снижается, то это свидетельствует об усиленной утечке масла в зазоры изношенных сопряжений шатунных и коренных подшипников коленчатого вала, подшипников распределительного вала, втулок коромысел клапанов и их осей. При чрезмерном высоком давлении следует проверить вязкость масла и при повышенной вязкости заменить его. Проверить, нет ли заедания дифференциального клапана в закрытом положении.
Рис. 1.27. Схема поиска возможных причин неисправности смазочной системы
Источник
Вопрос37 Общее устройство и принцип работы четырехтактного двигателя внутреннего сгорания.
Двигатель
состоит из цилиндра 5 и картера 6, который
снизу закрыт поддоном 9 (рис. а). Внутри
цилиндра перемещается поршень 4 с
компрессионными (уплотнительными)
кольцами 2, имеющий форму стакана с
днищем в верхней части. Поршень через
поршневой палец 3 и шатун 14 связан с
коленчатым валом 8, который вращается
в коренных подшипниках, расположенных
в картере. Коленчатый вал состоит из
коренных шеек 13, щек 10 и шатунной шейки
11. Цилиндр, поршень, шатун и коленчатый
вал составляют так называемый
кривошипно-шатунный механизм, преобразующий
возвратно-поступательное движение
поршня во вращательное движение
коленчатого вала
.
Положение поршня в цилиндре, при котором
расстояние его от оси вала двигателя
достигает максимума, называется верхней
мертвой точкой (ВМТ). Нижней мертвой
точкой (НМТ) называют такое положение
поршня в цилиндре, при котором расстояние
его от оси вала двигателя достигает
минимума.
.
Объем цилиндра, образуемый поршнем при
его перемещении между мертвыми точками,
называется рабочим объемом цилиндра
Vh.
Рис
1.2. Схема
поршневого двигателя внутреннего
сгорания
Рабочий
объем двигателя представляет собой
произведение рабочего объема цилиндра
на число цилиндров.
Отношение
полного объема цилиндра Va к объему
камеры сгорания Vc называют степенью
сжатия

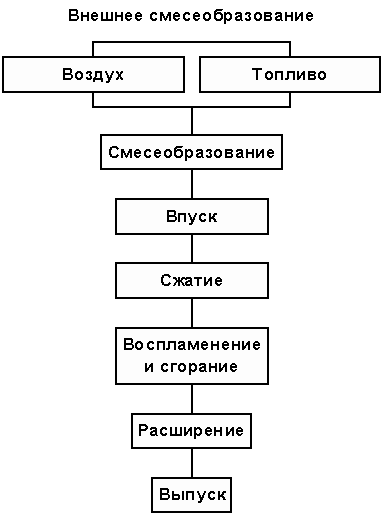

Рабочим
циклом называют совокупность
последовательных процессов, осуществляемых
с целью превращения тепловой энергии
топлива в механическую.
а)
б)
Рис.
1.3. Схемы рабочего цикла двигателей
Рабочий
цикл четырехтактного ДВС
Двигатель,
рабочий цикл которого осуществляется
за четыре такта, или за два оборота
коленчатого вала, называется четырехтактным.
Рабочий цикл в таком двигателе происходит
следующим образом. Рабочий цикл 4-тактного
карбюраторного ДВС совершается за 4
хода поршня (такта), т. е. за 2 оборота
коленчатого вала. При 1-м такте — впуске
поршень движется от верхней мёртвой
точки (в. м. т.) к нижней мёртвой точке
(н. м. т.). Впускной клапан при этом открыт
и горючая смесь из карбюратора поступает
в цилиндр. В течение 2-го такта — сжатия,
когда поршень движется от н. м. т. кв. м.
т., впускной и выпускной клапаны закрыты
и смесь сжимается до давления 0,8—2 Мн/м2
(8—20 кгс/см2). температура смеси в конце
сжатия составляет 200—400°C. В конце сжатия
смесь воспламеняется электрической
искрой и происходит сгорание топлива.
Сгорание имеет место при положении
поршня, близком к в. м. т. В конце сгорания
давление в цилиндре составляет 3—6 Мн/м2
(30—60 кгс/1см2), а температура 1600—2200°C.
3-й такт цикла —сгорание и расширение
называется рабочим ходом; в течение
этого такта происходит преобразование
тепла, полученного от сгорания топлива,
в механическую работу. 4-й такт — выпуск
происходит при движении поршня от н. м.
т. к в. м. т. при открытом выпускном
клапане. Отработавшие газы вытесняются
поршнем.

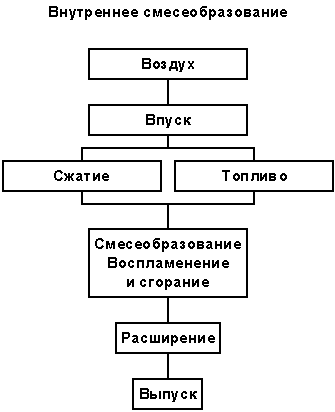

Рабочий
процесс четырехтактного дизельного
двигателя
включает следующие такты:
1.
Такт впуска. При движении поршня в
цилиндре образуется разряжение и через
воздушный фильтр в его полость поступает
атмосферный воздух. При этом впускной
клапан открыт.
2.
Такт сжатия. Поршень движется, сжимая
поступивший воздух. Для надежного
воспламенения топлива необходимо, чтобы
температура сжатого воздуха была выше
температуры самовоспламенения топлива.
Впускной и выпускной клапаны при этом
закрыты.
3.
Такт расширения (или рабочий ход).
Впрыснутое в конце такта сжатия топливо,
перемешиваясь с нагретым воздухом,
воспламеняется, начинается процесс
сгорания с быстрым повышением температуры
и давления. В этот момент оба клапана
закрыты. Под действием давления газов
поршень перемещается, тем самым совершая
полезную работу.
4.
Такт выпуска. Поршень перемещается
вверх, выталкивая в выпускной коллектор
отработанные газы, температура которых
снижается.
Рис.
1.4. Впуск
Рис 1.5. Сжатие
Рис.
1.6. Расширение Рис.
1.7. Выпуск

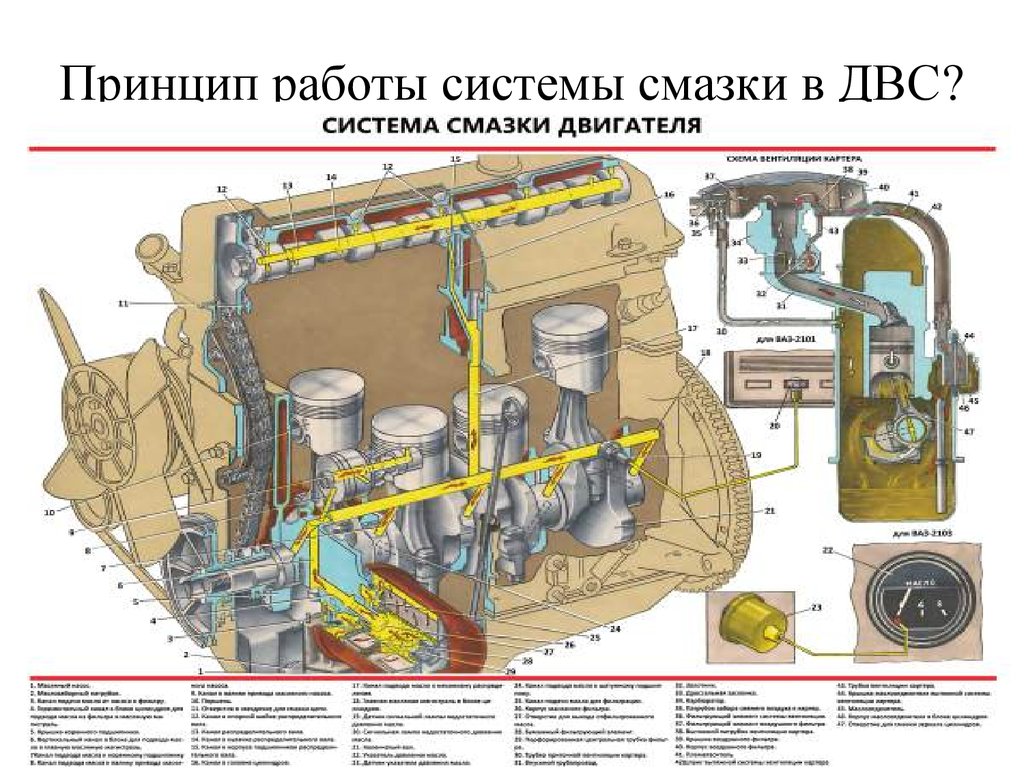

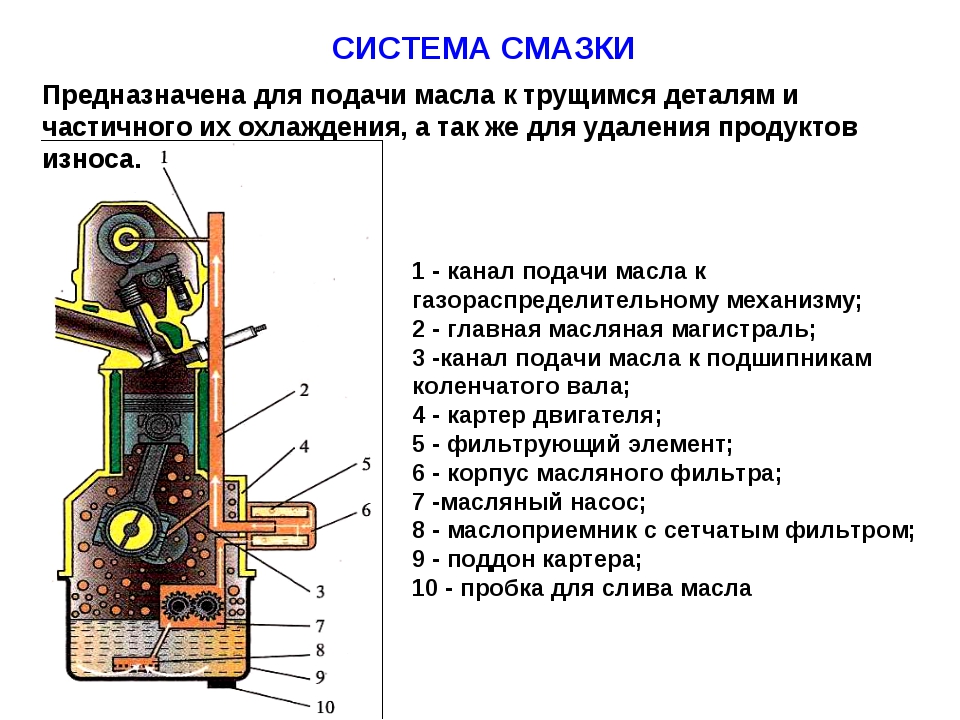

Устройство системы смазки двигателя
Разберем назначение и работу отдельных узлов.
- Маслонасос нагнетает давление в магистралях, с его помощью жидкость попадает из поддона в масляный фильтр, и в очищенном виде распределяется по системе. Насос соединен с коленчатым валом двигателя, и работает сразу после старта.
- Сливное отверстие для осушения картера при замене масла.
- Маслозаборник – раструб, с помощью которого жидкость всасывается в насос. Расположен в нижней части картера, чтобы не допустить масляного голодания при снижении уровня.
- Перепускной клапан возвращает смазку в поддон картера, если проходимость загрязненного фильтра нарушает нормальную циркуляцию.
- Точки распыления на рабочие узлы (своеобразные форсунки для создания масляного тумана). При засорении точек распыления нарушается режим смазки, поэтому в жидкости не должно быть нерастворимого мусора (он остается в картридже фильтра).
- Маслопровод. Он может быть выполнен в виде трубок, или специальных каналов в корпусе двигателя. Шлаковые отложения нарушают проходимость каналов, поэтому в смазку добавляются моющие присадки.
- Заливная горловина (показана условно). С ее помощью производится долив, или замена жидкости.
- Клапан (кран) масляного радиатора. В летнее время открывается, для дополнительного охлаждения.
- Радиатор охлаждения смазки. Присутствует не во всех моделях автомобилей.
- Масляный фильтр. Представляет собой металлический цилиндр, способный выдержать высокое давление. Внутри расположен фильтрующий картридж из специальной бумаги или синтетических материалов.
Для контроля за состоянием системы, в нее интегрирован ряд датчиков:
- температуры;
- давления;
- в некоторых конструкциях – уровня;
- чистоты фильтра (тот же датчик давления, только расположенный непосредственно на фланце фильтрующего элемента).
При нормальном функционировании в двигателе поддерживается постоянное давление. Нарушение работы системы приводит к резкому увеличению износа, температуры деталей, и заклиниванию двигателя.
Обратите внимание
Как видно из схемы работы, замена масла на «магические» присадки, которые якобы позволяют работать «на сухую», не может обеспечить всего функционала жидкости. Поэтому не следует экспериментировать с подобной химией.
Способы подачи смазки к узлам
Различаются подача под давлением и смазка разбрызгиванием. Раздельно они не используются, поэтому можно говорить о комбинированном способе.
Главными узлами, требующими качественной смазки, являются подшипники скольжения коленчатого вала, распределительных и балансирных валов, а также привода дополнительного оборудования, в частности, самого масляного насоса. Валы вращаются в постелях, образованных расточкой корпусных элементов двигателя, а для обеспечения минимального трения и ремонтопригодности между валом и постелью располагаются сменные вкладыши из антифрикционного материала. Масло через каналы нагнетается в зазоры калиброванного сечения, что поддерживает валы в условиях жидкостного трения.
Зазоры между поршнями и цилиндрами смазываются разбрызгиванием, часто через отдельные форсунки, но иногда сверлениями в шатунах или просто масляным туманом картера. В последних случаях износ будет больше, возможны задиры.
Особо следует упомянуть смазку подшипников турбины. Это очень важный узел, поскольку там вал вращается с огромной скоростью, всплывая в нагнетаемом масле. Здесь же отводится тепло от сильно нагреваемого картриджа за счёт интенсивной циркуляции масла. Малейшие задержки ведут к немедленным поломкам.
Ремонт масляного насоса автоматической коробки передач (АКПП)
Признаки, предвещающие ремонт
Проблемы с масляным насосом в коробке передач приводят к недостаточной смазке подвижных элементов и повышения общей температуры внутри трансмиссии. Как результат могут возникать существенные проблемы с подвижными механическими элементами, что приводит к необходимости дорогостоящего и сложного ремонта. Именно поэтому при первых признаках поломки масляного насоса мы рекомендуем вам обращаться к опытным специалистам. Определить проблемы с коробкой передач автовладелец может по появлению заметных толчков акпп при переключении некоторых передач, что может свидетельствовать о недостаточном количестве смазки фрикционов, страдает динамика разгона, появляется непрерывный вой, который меняется в зависимости от оборотов двигателя. Рекомендуем как можно скорее обратиться в сервисный центр, что и позволит вам устранить поломку с минимальными затратами. Ремонт насоса акпп должен осуществлять опытными специалистами.
Для замены насоса акпп необходимо сперва снять коробку
Расположение
Масляный насос в автоматической трансмиссии располагается внутри коробки передач, поэтому при появлении проблем с этим элементом требуется производить демонтаж защитного металлического кожуха с АКПП. В большинстве случаев для проведения ремонтных работ демонтировать коробку передач с автомобиля не требуется. Однако в данном случае вы должны учитывать особенности конструкции каждого конкретного автомобиля и конкретные модификации автоматической трансмиссии. Только лишь опытный мастер сможет быстро определить расположение масляного насоса и проведёт все необходимые ремонтные работы в максимально короткий срок.
Устройство и принцип работы масляного насоса — Видео

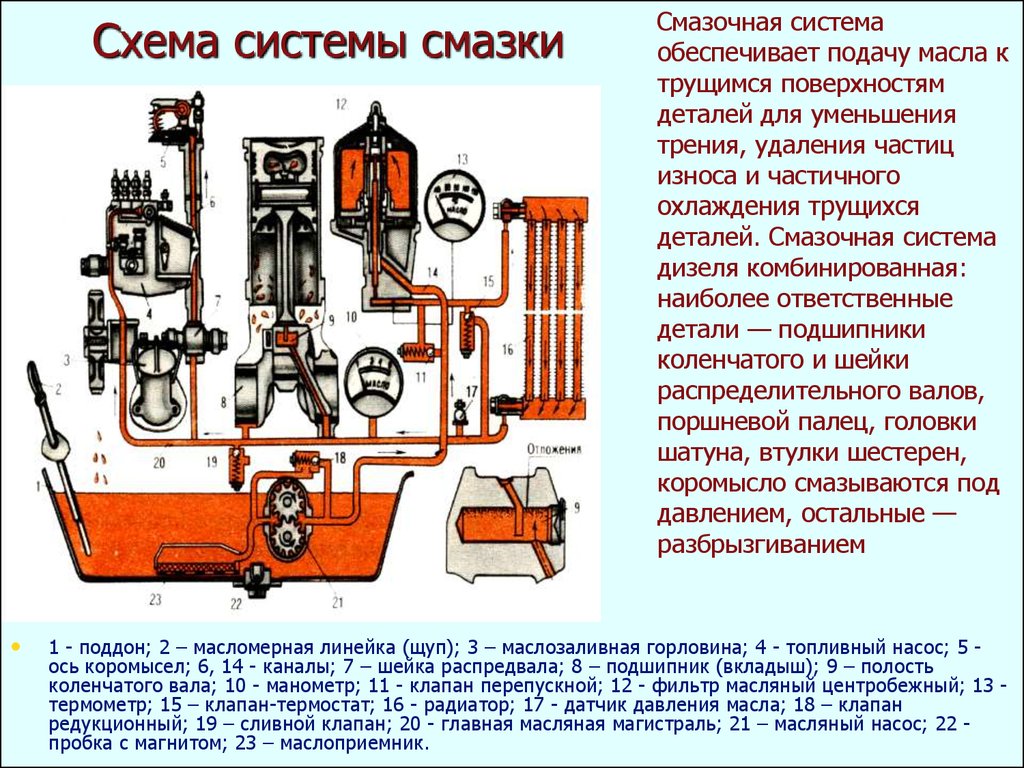

Какие детали двигателя смазываются самотеком, разбрызгиванием и под давлением.
На автомобилях применяют комбинированныесистемы смазки , когда наиболее нагруженные детали двигателя (коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, втулки коромысел) смазываютсяпод давлением , создаваемым масляным насосом, а остальные детали —разбрызгиванием или самотеком масла.
Масло, вытекающее через зазоры в подшипниках коленчатого и распределительного валов, разбрызгивается вращающимися деталями и в виде капелек и масляного тумана оседает на стенках гильз, кулачках распределительного вала, поршневых пальцах, толкателях и других деталях.
Масло заливают в поддон картера
через маслозаливную горловину, расположенную на крышке головки цилиндров. В крышке горловины установлен воздушный фильтр вентиляции картера.Уровень масла измеряют по меткам маслоизмерительного стержня (щупа).
При работе двигателя масло засасывается насосом
из поддона картера через маслоприемник имеющий сетчатый фильтр. От насоса масло по каналу в блоке цилиндровподается в фильтр . Из фильтра масло через полость во второй перегородке блока цилиндровпоступает в главную масляную магистраль , а затем по каналам в перегородкахк коренным подшипникам и подшипникам распределительного вала . Из коренных подшипников масло по каналам в щеках коленчатого вала подаетсяк шатунным подшипникам , через отверстия в нижних головках шатунов при их совпадении с отверстиями в шатунных шейках коленчатого вала маслоразбрызгивается на стенки гильз цилиндров . К стержням клапанов масло поступает самотеком.

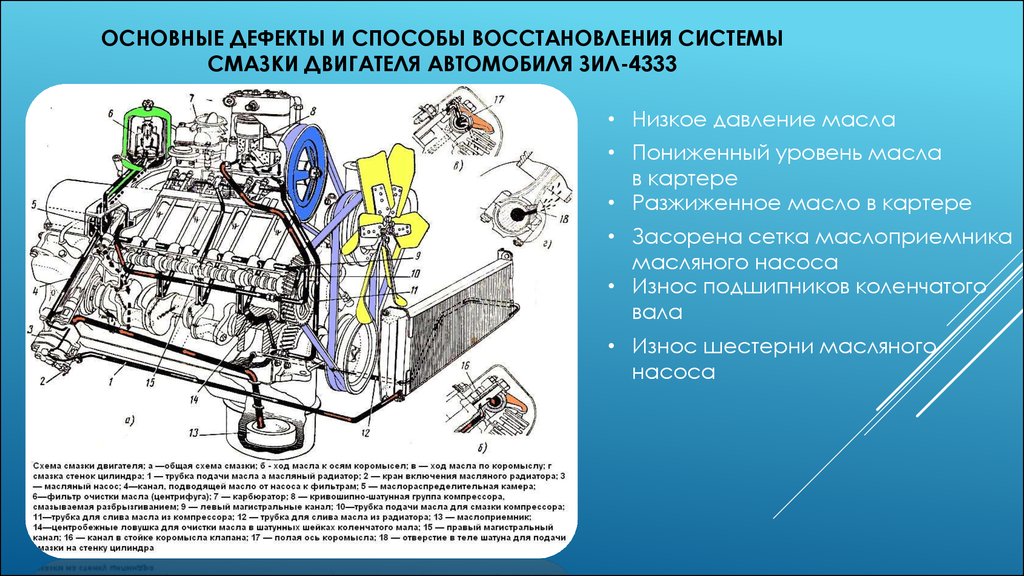

Неисправности смазывающих систем, влияющих на долговечность работы двигателя, их устранение
Подтекание масла
возможно из-за слабо затянутой сливной пробки в поддоне картера, повреждения уплотнительных прокладок и наружных маслопроводов, износа сальников.
Для устранения неисправности необходимо восстановить герметичность соединений, заменить поврежденные и изношенные прокладки и сальники.
Низкое давление в системе смазки
может быть по причине недостаточного количества масла, применения некачественного масла, износа подшипников коленчатого вала или деталей масляного насоса.
Для устранения неисправности следует проверить уровень масла и в случае необходимости долить, изношенные узлы и детали надо заменить. А марка масла должна соответствовать инструкции завода-изготовителя.
Источник
Возможные неполадки
Наиболее распространёнными неполадками, с которыми встречаются автомобилисты, является выход из строя деталей масляного насоса, фильтров (чаще – из-за износа), потеря герметичности узлов, нарушение регулировок или механические проблемы с редукционными клапанами.Неисправности системы смазки двигателя, как правило, связаны с двумя группами неполадок.
- Неполадки, которые приводят к понижению давления масла. Они могут быть результатом деформации, износа, повреждения масляного насоса, низкого уровня масла, засорения фильтра, выхода из строя датчика масла, заедания редукционного клапана.
- Неполадки, которые приводят к повышенному расходу масла. Это результат выхода из строя газораспределительного механизма, износа прокладки насоса, засорения вентиляции картера, повреждения КШМ (кривошипно-шатунного механизма), ослабления масляного фильтра (или изначально ошибки при его закреплении).
Для выявления показателей давления используют сигнальные лампы на панели приборов транспортного средства. Пониженное давление масла – прямой сигнал, свидетельствующий о том, что на транспортном средстве нельзя ездить, и требуется ремонт или техническое обслуживание.Для определения расхода масла у современных автомобилей с автоматикой есть специальная контрольная лампа на панели приборов. Для определения проблемы у транспортных средств без такой лампы традиционно применяют щуп.
Износ и деформация
Если диагностика показывает, что детали износились, то есть отслужили свой срок эксплуатации, в большинстве случаев не стоит пытаться восстанавливать их. Её нужно менять. У прокладок, колпачков, сальников фильтров есть ресурс (указан в документации на детали), и, если их не заменить, количество проблем можно только увеличить. Например, несвоевременная замена фильтра приводит к критической концентрации вредных примесей, что может привести к деформации не только самого фильтра, но и корпуса. К деформации корпуса может привести, например, износ наружной поверхности втулок насоса.Кстати, о деформации. Она может наступить гораздо раньше самого износа. Но, чтобы решить проблему, придётся не просто менять деформированную деталь, но и устранять причину, которая привела к этой неприятности.Например, при механической деформации часто корень проблемы – в неисправностях иных узлов, взаимодействующих с ССД. В частности, деформация деталей системы смазки может быть ответной реакцией на выход из строя сайлентблоков, нарушение крепления ДВС. Впрочем, здесь важна именно комплексная диагностика. Сразу «обвинять» крепление ДВС или сайлентблоки не стоит. Например, в ситуации, когда деформированы детали клапанной группы ГРМ, часто виновато качество масла.
Профилактика неисправностей
Самая эффективная профилактика неисправностей – регулярное квалифицированное техобслуживание:
- Систематическая замена масляного фильтра.
- Систематическая замена моторного масла.
При это нужно четко знать сколько моторного масла требуется системе, учитывать объем системы смазки двигателя. Недостаточное количество масла – это создание нагрузки на детали, увеличение сухого трения, ускорение износа
Переизбыток масла – риск создать избыточное давление и вывести из строя сальники распредвала, коленвала, «убить» уплотнители и нарушить герметичность.Важно! Вместе с заменой масляного насоса всегда важно не лениться заменять масляный фильтр. Важный элемент профилактики – это и грамотная эксплуатация ДВС. Особенно важно корректно запускать двигатель в морозное время
При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция.Своевременное техническое обслуживание и профилактика – это обеспечение смазочными веществами всех деталей, вступающих в трение, защита ДВС от перегрева, остаточных продуктов сгорания, гашение колебаний и подавление шумов.
Устройство автомобиля для чайников
Основными неисправностями системы смазки являются:
- повышенное или пониженное давление масла,
- подтекание масла через неплотности соединений,
- засорение фильтров тонкой и грубой очистки,
- нарушение герметичности сальников коленчатого вала,
- нарушение работы системы вентиляции картера.
Причины неисправностей системы смазки двигателя и способы их ремонта весьма разнообразны. Следует иметь в виду, что нормальная работа системы смазки обусловливает долговечность двигателя в целом. Даже кратковременное нарушение бесперебойного снабжения маслом трущихся поверхностей неизбежно приводит к серьезной поломке.
Контроль за давлением масла осуществляется по масляному манометру. Новые автомобили, кроме манометра, имеют еще контрольную лампочку, которая загорается при падении давления в системе ниже допустимого предела.
Повышенное давление масла в системе может быть вызвано высокой вязкостью масла. Несмотря на целый ряд положительных моментов, повышенная вязкость масла оказывает и отрицательное влияние на работу двигателя, ибо увеличиваются механические потери, то есть увеличивается скорость износа деталей, расход топлива и снижается эффективная мощность двигателя.
Таким образом, система смазки должна быть заправлена маслом определенной вязкости, рекомендуемой заводом-изготовителем. В виде исключения для двигателей с повышенной степенью износа подшипников коленчатого вала допускается применение масла более высокой вязкости. Вязкость определяется при помощи полевого шарикового вискозиметра и может находиться в пределах 6—20 cст при температуре 20°.
Пониженное давление масла в двигателе обычно бывает следствием увеличения зазоров в подшипниках коленчатого вала. Установлено, что при этом масло, проходя под давлением через зазоры, образует в картере густой масляный туман, который удаляется системой вентиляции картера. Кроме того, при нормальной эксплуатации двигателя одновременно возрастают зазоры и в цилиндро-поршневой группе. Поэтому понижение давления масла в системе сопровождается, как правило, повышенным расходом его на угар и унос. Отработанные газы приобретают синий оттенок. По этим признакам- легко установить истинную причину понижения давления.
При разжижении масла топливом или водой снижается его вязкость и понижается давление в системе. Топливо попадает в масло при неработающей свече или форсунке, а также вследствие повышенных зазоров в цилиндропоршневой группе.
Если вода просачивается в систему смазки через неплотности прокладки головки блока, необходимо подтянуть гайки крепления головки блока динамометрическим ключом, соблюдая правила подтягивания. При нарушении уплотнения гильз цилиндров заменяют уплотнительные кольца или прокладки. Блоки цилиндров, имеющие трещины, как правило, выбраковываются, а иногда подвергаются ремонту.
Наличие в масле топлива можно определить простейшими физико-химическими анализами пробы масла. При попадании топлива в масло необходимо уточнить, каким путем это происходит. В неработающем цилиндре топливо стекает по стенкам в картер. Неработающий цилиндр можно выявить способом последовательного отключения цилиндров. Если топливо попадает в систему смазки дизельного двигателя, необходимо снять крышки клапанных коробок и тщательно проверить места присоединения топливопроводов к форсункам. Затем пустить двигатель и дать ему поработать 3—4 мин. при 1700—1900 об/мин. Место пропуска топлива определяется по каплям топлива, которые появляются в соединениях топливопроводов. Если топливо не просачивается, но масло разжижается, необходимо снять форсунки и проверить их герметичность при помощи прибора.
В карбюраторном двигателе топливо может попадать в картер из-за разрыва диафрагмы топливного насоса. Обычно это сопровождается перебоями подачи топлива в карбюратор, поэтому по совокупности этих признаков неисправность нетрудно выявить.
Утечка масла через неплотности соединения трубопроводов, сальники, прокладки устраняется подтягиванием соединений на резьбе, заменой сальников или прокладок и других изношенных деталей.
Если в системе смазки при наличии масла и исправном указателе вообще отсутствует давление масла, двигатель необходимо немедленно остановить. Наиболее вероятной причиной резкого падения давления может быть повреждение масляной магистрали или привода масляного насоса. После выяснения причины неисправности производится соответствующий ремонт.
Удобный подбор и большой ассортимент: запчасти для спецтехники, гидравлика, буровые установки, гидромолоты.
‹ Уход за автомобилем в процессе эксплуатации Вверх
