Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

Как проверить ГДТ АКПП

Автовладельцев интересует, как проверить работу гидротрансформатора. Эксперты утверждают, что без разборки ГДТ проверка «бублика» невозможна. На мониторе приборной панели могут вылезать коды ошибки о неисправностях, аварийный режим, но окончательный вердикт может быть вынесен только после разбора ГДТ.

Так происходит потому, что большинство неисправностей случается на механическом уровне. Это требует разобрать каждую комплектующую по отдельности и осматривать визуально.

В домашних условиях, в гараже автовладелец сможет разобрать гидротрансформатор только в том случае, если хорошо понимает принцип работы и устройства аппарата. Необходимо иметь специальный станок, на котором можно зажать «бублик» и аккуратно разрезать его, чтобы добраться до внутренней части. А также понадобятся специализированные инструменты, чтобы определить неисправность и удалить ее.

Читать

Ремонт АКПП Nissan Maxima своими руками

Если автовладелец не силен в этом или не механик со стажем, то, при первых признаках неисправностей, лучше обратиться к опытным механикам на СТО. Какими могут внешние проявления поломки ГДТ АКПП в следующем блоке.

Выбор нового агрегата

Найти новый гидротрансформатор не так уж сложно

Автолюбителям важно понимать, что при подборе нельзя допускать ошибок – если он выберет неподходящий агрегат, его не получится установить на свой автомобиль. Как результат, устройство нужно будет возвращать продавцу и начинать поиски снова

Чтобы не допустить ошибку, гидротрансформатор обычно ищут по:

  • VIN-коду;
  • Коду имеющегося агрегата.

Особняком стоит поиск по параметрам автомобиля. Он не всегда дает точный результат, но если вести поиски в проверенных электронных каталогах, то вероятность ошибки становятся меньше. Необходимо указывать практически все технические параметры транспортного средства – от марки, модели и года выпуска до характеристик двигателя и коробки передач.

Отдельно стоит рассказать о ремонте гидротрансформатора. Новое устройство в сборе стоит от 600 до 1000$, а иногда и больше. Ремонт же обходится в среднем в 4-6 раза дешевле

Впрочем, важно учитывать и стоимость снятия коробки передач. Как правило, мастера проводят мойку и дефектовку деталей, меняют уплотнители, гидроцилиндры, фрикционные накладки блокировочной плиты, а также по необходимости балансируют лопаточные колеса

Полный выход гидротрансформатора из строя – это запущенный случай. Автолюбителям достаточно менять расходники и вовремя проводить диагностику.

Признаки неисправности

Признаков серьезных неисправностей гидротрансформатора АКПП может быть несколько. Все они свидетельствуют о скорой поломке ГДТ и выходе из строя.

Признак. Слышен шум, напоминающий биение металлического предмета. При нагрузке он пропадает.

Проблема и решение. Износ подшипников, находящихся между турбиной и насосом. Чтобы удалить эти симптомы и устранить поломку, нужно разобрать гидротрансформатор и заменить подшипники.

Признак. Вибрация АКПП во время разгона выше 60 км/ч или движения автомобиля по ровной поверхности на большой скорости.

Проблема и решение. Загрязнения фильтрующего устройства. Потеря функциональных свойств смазывающего средства. Необходимо сделать полную замену ATF в АКПП и установить новый фильтр. Вполне возможно, что наступило масляное голодание. Необходимо проверить поддон АКПП на потеки.

Признак. Нет движения ни назад, ни вперед.

Проблема и решение. Оборвалось соединение турбины с валом АКПП. Для решения этой неисправности понадобится замена гидротрансформатора. В редких случаях можно обойтись просто заменой шлицевого соединения.

Признак. Автомобиль не может разогнаться и набрать необходимую скорость за короткое время.

Проблема и решение. Вышла из строя обгонная муфта. Необходимо разобрать гидротрансформатор и заменить ее.

Признак. Перегрев масла. АКПП дергается и пинается.

Проблема и решение. Например, при проблемах износа фрикционной накладки поршня блокировки гидротрансформаторного тормоза очень трудно заметить неправильную работу устройства. Из-за этого масло часто перегревается до 140 градусов Цельсия. Перегретая смазка вызывает уничтожает резину сальников ГДТ. Масло начинает течь.

В продолжение этой неисправности является полный износ накладки фрикциона. Ее клееная часть отрывается и путешествует по АКПП. Затем она оседает и приклеивается в неположенных местах вызывая засор. Засор мешает свободной циркуляции масла. Падает давление.

Поэтому и эксперты, и опытные механики на СТО просят автовладельцев проводить регулярное техническое обслуживание. При износе фрикциона — неисправность незаметна. Но в последствие она приводит к полной замене АКПП. Хотя на первоначальных этапах можно было обойтись только сменой накладки фрикциона.

К нечастым поломкам ГДТ относятся следующие проблемы:

  • разрушение лопастей турбины и насосного колеса. Приводит к поломке ГДТ. Требуется его полная замена. Проблема определяется только после вскрытия;
  • клин обгонной муфты;
  • разблокировка обгонной муфты;
  • перегрев с разрушением ступицы.

Читать

Основные неисправности и ремонт АКПП Skoda Octavia

Перегрев трансмиссионной жидкости может вызывать быструю потерю функциональных свойств.

Признак. Запах горелой пластмассы, распространяющийся в салоне. Частая проблема на тойотах Камри 50.

Проблема и решение. Забитый радиатор является проблемой в этом случае. Рекомендуется снять и прочистить его. Заменить масло и фильтрующее устройство – обязательно.

Признак. Пинки, задержки во время переключения скоростей зимой.

Причина и решение. Этому может способствовать запуск на холодную. Чтобы избежать этих симптомов у автомата нужен прогрев АКПП зимой. При температуре ниже 0, автовладелец должен прогреть АКПП до рабочей температуры в 70 градусов по Цельсию и только потом начинать движение.

На автомобилях старого года выпуска выходит из строя сама кулиса. Она стопорится в одном положении. Здесь понадобится замена селектора и ручки переключения скоростей. Это можно сделать без снятия автоматической коробки.

Масло

От состояния АТФ-жидкости во многом зависит ресурс и исправность АКПП. Специалисты рекомендуют производить ее замену раз в 40-50 тысяч километров. Однако своевременная замена еще не является залогом продолжительной работы гидротрансформатора. В случае потеков и низкого уровня АТФ-жидкости «бублик» выйдет из строя очень быстро.

Обратите внимание и на состояние самого масла. Так можно вовремя определить и предотвратить неисправности, связанные с гидротрансформатором

Наличие стружки на щупе исключено. Если это так, значит, либо вышло из строя турбинное или реакторное колесо, либо износилась торцевая шайба.

Обратите внимание! При эксплуатации АКПП с низким уровнем АТФ-жидкости, возможен перегрев ГДТ. Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки

Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент

Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки. Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент.

Не блокируется

Гидротрансформатор не будет блокироваться в следующих случаях:

  • разгон;
  • подъем в горку;
  • другие маневры, которые выполняет водитель.

Читать

Отзывы и устройство акпп dp2

Если же автомат в течение трех минут двигается с одинаковой скорость и не происходит блокировки, то он не исправен. Часто водители могут наблюдать, как блокирование происходит посредством толчка или пинка коробки. При исправном гидротрансформаторе эти действия должны совершаться АКПП плавно, незаметно для водителя.

Если гидротрансформатор не блокируется при ровной езде по автомагистрали – это признаки неисправности.

Неисправности гидротрансформатора

АКПП с гидротрансформатором является надежным агрегатом, но иногда встречаются поломки как в планетарном узле, так и в бублике.

Симптомы неисправности гидравлического трансформатора:

  • незначительное пробуксовывание при начале движения;
  • вибрации и жужжание при движении транспортного средства;
  • толчки при смене положения рычага селектора;
  • механические шумы и стуки;
  • снижение разгонных характеристик;
  • запах расплавленной пластмассы;
  • при выборе ступеней мотор глохнет;
  • появление металлической стружки на щупе;
  • снижение уровня трансмиссионной жидкости;
  • шуршание в области бублика, которое может исчезнуть при начале движения.

Основные поломки гидротрансформатора:

  1. Повышенный износ опорных или промежуточных подшипников. При работе автомобиля в холостом режиме появляется характерный незначительный механический шум, исчезающий по мере увеличения скорости движения транспорта. Устраняется заменой вышедших из строя деталей.
  2. Вибрация, сначала появляющаяся при движении на высокой скорости, со временем увеличивающаяся и возникающая при всех режимах движения машины. Причиной этого является снижение свойств рабочей жидкости и загрязненность масляного фильтра. Лечится заменой старой трансмиссионной жидкости на новую качественную ATF жидкость, установкой нового фильтра.
  3. Падение разгонных характеристик автомобиля. Происходит из-за высокого износа обгонной муфты, вызывающей прекращение функционирования статора бублика и невозможности повышения вращающего момента. Для устранения неисправности необходимо заменить поврежденную деталь.
  4. При движении возникает сильный металлический стук и скрежет. Причиной такой поломки является разрушение лопастей насоса, турбины или статора. Данная неисправность устраняется заменой вышедших из строя составляющих или установкой нового гидротрансформатора.
  5. Запах расплавленного пластика возникает из-за перегрева агрегата, причиной которого может стать снижение уровня рабочей жидкости, засоренность охлаждающей системы коробки. Для устранения последствий перегрева необходимо заменить поврежденные пластиковые компоненты, прочистить систему охлаждения АКПП и полностью обновить трансмиссионную жидкость.
  6. Появление мелкой металлической стружки на щупе указывает в большинстве случаев на высокий износ торцевой шайбы. Эта неисправность устраняется путем установки новой детали, взамен поврежденной, и обновлением рабочей жидкости для удаления стружки.
  7. Машина глохнет при изменении режима функционирования АКПП или смене положения селектора. Причиной этого являются сбои в работе электроники, приводящие к блокировке бублика. Для устранения данной неисправности необходима профессиональная диагностика блока управления АКПП, при необходимости замена вышедших из строя электронных проборов.
  8. Прекращение движения транспортного средства. Происходит из-за отсутствия передачи вращающего момента от мотора к АКПП вследствие срезания шлиц на центростремительной турбине. В редких случаях подобная неисправность возникает при сбоях в электронном управлении. Проблема устраняется восстановлением шлиц (при возможности — это осуществить) или установкой нового гидравлического трансформатора.
  9. Уменьшение уровня рабочей жидкости. Причиной этого является нарушение герметичности корпуса (течи в районе сальников и уплотнителей). Устраняется заделыванием места протекания, заменой протекающих компонентов или установкой нового бублика.

При появлении любого из вышеперечисленных симптомов необходимо срочно обратиться на станцию техобслуживания для проведения диагностических процедур и осуществления ремонта узла или его замены. Своевременный ремонт гидротрансформатора позволит избежать возникновения дальнейших поломок и существенно сократит затраты на ремонт АКПП.

про датчик замедления

никакие датчики ускорения или скорости не повлияют на это, если акпп не перешла в аварийный режим.

Всякого рода детонация – лишь подтверждает что проблемы с двигателем. Проверяется легко – при сбросе акселя когда должна быть отсечка по топливу – обороты двигателя должны быть практически неизменными когда идешь накатом – т.е. двигатель будто крутится от колес хотя дроссель закрыт, и очень плавно падает стрелка тахо. Если же двигатель продолжает получать топливо в момент отсечки компом – при сбросе акселя обороты падают стремительно как при торможении, будто кто за опу поймал.

момент отсечки топлива очень наглядно могут наблюдать владельцы FSE – когда у них на панели загорается ECO при равноускоренном движении и сбросе акеля (например подкатывание к светофору накатом), но и другим не трудно догадаться когда он включается – разгоните авто чтобы включилась 4 передача (на 5-ступых также 4 хватит) и авто более не разгонялось – ехало с одной скоростью, и затем отпустите аксель. Должна быть отсечка по топливу, а ГТ заблокирован когда идешь накатом – т.е. двигатель крутится колесами.

Если в этот момент наблюдается торможение двигателем как на мехе – значит двигатель получает топливо и его работа тормозит авто. Либо, если очень поздно отключается блокировка ГТ – возможен незначительное подтормаживание и как бы отпускание – это автомат скидывает скорости при езде накатом, а ГТ все еще заблокирован – отсюда мимолетные подтормаживания.

В электрику не лазите, при проблемах с ней акпп перейдет в аварийный режим – будете ездить максимум на 3 скоростях и/или с горящей лампой (при горящем чеке диагностика укажет кто виновник – от соленоидов до датчиков).

Устройство гидротрансформатора коробки-автомат

Основное предназначение гидротрансформатора АКПП – это обеспечение плавного и своевременного перехода автоматической трансмиссии с одной передачи на другую. Первые образцы гидротрансформаторов для КПП были созданы в ХХ веке. С целью модернизации устройства ГТР, применялись новые технологии. Гидротрансформаторы АКПП становились более сложными по конструкции.

Помимо обеспечения плавности перехода на различные передачи, новые гидротрансформаторынаделены дополнительной функцией сцепления. При этом в момент переключения скоростей (понижающей либо повышающей) гидротрансформатор размыкает непосредственную связь двигателя внутреннего сгорания с коробкой передач. Гидротрансформатор АКПП частично принимает на себя силу крутящего момента. Именно это обеспечивает уникальную плавность при переключении скоростей.

В отличие от механической КПП, в автомате передача крутящего момента осуществляется не под воздействием механического трения между фрикционными дисками гидротрансформатора АКПП. Соединение двигателя и автоматической коробки передач происходит, благодаря давлению трансмиссионной жидкости

Срабатывает эффект вращения мельницы от ветра.Устройство гидротрансформатора обеспечивает сохранение целостности автоматической коробки и защиту от механических повреждений за счет важной функции – амортизации

Фрикционные диски гидротрансформатора АКПП образуют сборный пакет, состоящий из деталей мобильного и неподвижного типов. При включении передачи в магистралях создается необходимое давление. При помощи специального устройства – гидравлического толкателяфрикционы гидротрансформатора АКПП взаимно сжимаются, включается заданная скорость.

Как проверить ГДТ АКПП

Автовладельцев интересует, как проверить работу гидротрансформатора. Эксперты утверждают, что без разборки ГДТ проверка «бублика» невозможна. На мониторе приборной панели могут вылезать коды ошибки о неисправностях, аварийный режим, но окончательный вердикт может быть вынесен только после разбора ГДТ.

Так происходит потому, что большинство неисправностей случается на механическом уровне. Это требует разобрать каждую комплектующую по отдельности и осматривать визуально.

В домашних условиях, в гараже автовладелец сможет разобрать гидротрансформатор только в том случае, если хорошо понимает принцип работы и устройства аппарата. Необходимо иметь специальный станок, на котором можно зажать «бублик» и аккуратно разрезать его, чтобы добраться до внутренней части. А также понадобятся специализированные инструменты, чтобы определить неисправность и удалить ее.

Читать

Устройство и принцип работы гидромеханической коробки передач

Если автовладелец не силен в этом или не механик со стажем, то, при первых признаках неисправностей, лучше обратиться к опытным механикам на СТО. Какими могут внешние проявления поломки ГДТ АКПП в следующем блоке.

Как выявить неисправность гидротрансформатора?

  • То, что блокировка износилась, можно определить, плавно разгоняясь на авто примерно до 80 км/час, он попросту начинает неприятно подергиваться. Когда блокировка в норме, на таких скоростях как раз происходит ее активация. Обороты мотора падают, а переключения на другую передачу не происходит. Когда блокировка ломается, крутящий момент с двигателя идет местами, неровно, она не цепляется за двигатель, и начинаются проскальзывания.
  • Еще один четкий знак неисправности блокировки часто встречается на АКПП Мерседес. Как только начинается движение, при переключении коробки в режим Drive, автомобиль норовит внатяг податься вперед при активном тормозе. Это все приводит к тому, что движок глохнет, ведь блокировка сразу же подключается и давит на него.

С барахлящим гидротрансформатором машина, в принципе, способна ездить. Но надо понимать, что такая ситуация оказывает негативное влияние на весь агрегат. Например, скопление грязи, стружки, которые масло старательно разносит по всей АКПП.

Особенно травматичен для коробки слой клея, на который посажена накладка блокировки. Сам клей очень прочный, и если он уходит со своего места, то потом намертво прилипает в разных местах трансмиссии. Так что, если вы заметили проскальзывания, вибрации, пинки на вашем авто, лучше не тянуть с ремонтом гидротрансформатора. Иначе не избежать капитального ремонта АКПП!

Итак, подытожим, как можно определить самые..

Дефектовка и ремонт гидротрансформатора

В случае появления признаков поломки «бублика», не следует сразу спешить менять  ГДТ на новый или контрактный гидротрансформатор. С учетом высокой стоимости данного устройства, оптимально выполнить его переборку. Другими словами, нужно знать, где ремонтируют гидротрансформаторы с гарантией, а также продают отдельные детали (например, крышка гидротрансформатора, сальники и другие составные элементы).

Также без должного опыта не рекомендуется пытаться снять или установить гидротрансформатор на машину своими руками. Операция не сильно сложная, однако ряд ошибок при снятии и обратной сборке может привести к поломкам не только ГДТ, но и АКПП или даже ДВС.  Лучше всего комплексно выполнять все работы в сервисе, который специализируется на ремонте АКПП.

При этом важно понимать, что во многих сервисах осуществляется только снятие гидротрансформатора и последующая установка, причем для ремонта «бублик» передается в другое место. Это значит, что если напрямую выйти на сервис, который сам ремонтирует гидротрансформаторы «под ключ», зачастую можно сэкономить до 15-25% на общей стоимости ремонта

Также не следует приобретать новый гидротрансформатор по низкой цене. Для справки, новое устройство для самых простых АКПП стоит минимум 900-1000 у.е. Если же якобы новый «бублик» АКПП отдают заметно дешевле, под видом нового реализуется так называемый восстановленный б/у гидротрансформатор, который перед продажей попросту окрашен свежей краской.

Сам ремонт гидротрансформатора является сложным процессом, в рамках которого герметичный корпус ГДТ сначала разрезается, после чего осуществляется мойка внутренних деталей и производится дефектовка. Затем изношенные и поврежденные элементы меняются на новые, восстанавливаются накладки блокировки гидротрансформатора, осуществляется замена сальников, уплотнительных колец и т.д.

Если же изначально проблемой была течь гидротрансформатора, в этом случае дефект заваривают или «пересыпают» внутренности в новый корпус

Так или иначе, важно правильно заварить все разрезы и дефекты для полного восстановления герметичности.. При этом просто заварить корпус недостаточно, так как необходимо выполнять тщательную балансировку гидротрансформатора перед установкой на авто, чтобы исключить биение

При этом просто заварить корпус недостаточно, так как необходимо выполнять тщательную балансировку гидротрансформатора перед установкой на авто, чтобы исключить биение.

Что представляет собой гидротрансформатор АКПП

На сленге автовладельцев и опытных механиков это устройство называют бубликом. Прозвище появилось из-за схожести гидротрансформатора с хлебным изделием по внешнему виду. Чтобы понять на сколько важен этот аппарат в АКПП, нужно разобрать принцип работы гидротрансформатора и посмотреть на его устройство изнутри.

Некоторые автовладельцы называют его гидромуфтой. Это название ближе к нему и лежит в области механики. Происходит из-за того, что ГДТ соединяет двигатель и АКПП, выполняя роль сцепления.

Только две автоматические коробки поддерживают наличие гидротрансформатора. Это:

  • автоматический тип или стандартный автомат;
  • вариаторный тип коробки передач или CVT.

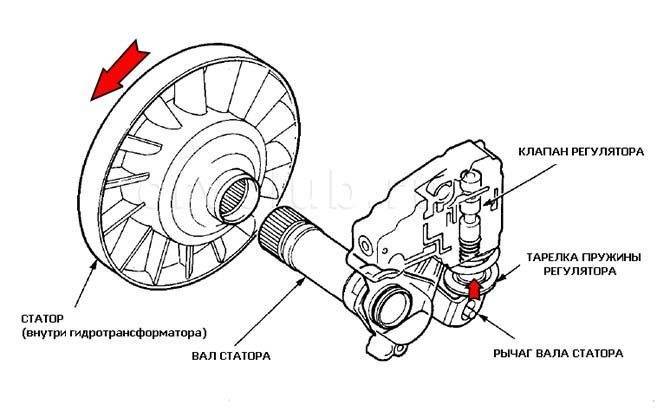

Устройство ГДТ

Гидротрансформатор представляет собой сложное устройство. Неисправности в любом из его комплектующих могут привести к тому, что автомобиль либо вообще не тронется с места, либо не сможет разогнаться.

Он меняет и передает крутящий момент на двигатель транспортного средства. Состоит из следующих элементов:

  • насосное колесо, которое создает поток смазки. Масло течет и создает давление, заставляя вращаться следующие элементы;
  • турбина вращается за счет потока масла, созданного насосным колесом;
  • реакторное колесо, принцип работы идентичен турбине;
  • муфта свободного хода или обгонная;
  • блокировочная муфта.

ГДТ размещается между мотором и трансмиссией в отсеке полностью заполненным трансмиссионной жидкостью. Масло выполняет роль не только смазывающего средства, но становится «мокрым» сцеплением.

Неисправности ГДТ отрицательно влияют на следующие комплектующие АКПП:

  • маслонасос;
  • гидроблок;
  • уменьшают жизненный ресурс всей коробки передач.

Важную роль в работе гидротрансформатора играет блокировочная муфта. Блокировка повышает экономичность расхода топлива автомобиля.

Блокировка

Когда будет происходить блокировка определяет электронный блок управления АКПП. А принцип ее функционирования состоит в торможении автомобиля и уменьшении скорости вращения гидротрансформатора. Таким образом крутящий момент передается напрямую от двигателя коробке. Происходит это до тех пор, пока снова не поменяется передача.

Блокировочная муфта состоит из:

  • поршня с уплотнительными кольцами;
  • крышки;
  • ступицы, которая соединена с колесом и валом;
  • двух ведущих дисков из стали;
  • три ведомых дисков из металлокерамики.

Диски соединены в одном корпусе, которые находятся в тандеме с насосным колесом с одной стороны, а с другой с крышкой.

Внимание! Частичная блокировка может включаться при скорости в 20 километров в час на автомобилях современно типа. У блокировочной муфты гидротрансформатора имеются недостатки:

У блокировочной муфты гидротрансформатора имеются недостатки:

  • когда происходит блокирование гидротрансформатора, водитель может почувствовать эти удары или толчки (на примере недоработанных особенностей коробки DP0 от французского концерна «Пежо-Ситроен»);
  • снижается плавность хода;
  • быстро изнашивается фрикционный диск, смазка загрязняется и теряет свои свойства.

Положительные стороны блокировки – снижается количество потребляемого топлива транспортным средством.

Принцип работы

Гидротрансформатор может работать в трех режимах.

Дополнительные функции гидротрансформатора:

  • бережет АКПП от появления неисправностей во время набора скорости и при резком торможении. Эту роль выполняет ATF и демпфер;
  • увеличивает вращение. Во время разгона увеличивается крутящий момент в два раза, уменьшается скорость на выходном валу.

Внимание! Всю работу гидротнасформатора назначает ЭБУ. Он принимает и посылает сигналы на датчики

При возникновении неисправностей в гидротрансформаторе АКПП на приборной доске появятся соответствующие сообщения.

Признаки неисправности блокировки ГТР: как диагностировать?

Выход из строя блокировки гидротрансформатора приводит к ускоренному износу всех элементов АКПП: от самого ГТР до пакета фрикционов и соленоидов гидроблока. Типовыми признаками неисправности блокировки ГТР являются:

  • Рывки при переключении на повышенную передачу – при выработке фрикционных накладок блокировки ГТР переключение может сопровождаться сильными ударами.

  • Увеличение расхода топлива в трассовом режиме – отсутствие перехода на повышающую или прямую передачу приводит к рассеванию момента на разгон трансмиссионной жидкости внутри гидротрансформатора, что и является следствием увеличения расхода топлива.

  • Перегрев трансмиссии при движении на крайней передаче – при неработающей блокировки, момент на трансмиссию передается с задействованием всей гидравлики ГТР, что приводит к увеличению температуры трансмиссионной жидкости и снижению эффективности системы охлаждения АКПП.

Обратите внимание! Наиболее уязвимым узлом в устройстве ГТР с блокировкой являются фрикционные накладки, которые постепенно изнашиваются по мере эксплуатации. Среднестатистический ресурс накладок блокировки ГТР при условии своевременного ТО составляет 150 000 км пробега, после чего необходима плановая замена.

Ремонт АКПП

Отремонтировать АКПП своими руками быстро не получится. Теоретические знания дают основу, но на практике всегда возникает много вопросов. Будьте готовы потратить не один день на ремонт своей коробки. Только на демонтаж у новичка уйдёт от 4 ч.

Демонтаж АКПП

АКПП много весит, имеет неудобную форму, и, чаще всего, расположена в небольшом пространстве. Так, чтобы подобраться к автоматической коробке передач в Киа Рио, нужно снять воздушный фильтр, АКБ, БУ двигателем, картер. В Land Rover будет мешать выхлопная труба, подушки двигателя и АКПП, карданы, раздаточная коробка.

Перед началом демонтажа слейте жидкость через сливную пробку. Посмотрите, к каким системам автомобиля подключена АКПП. Отсоедините трубки радиатора охлаждения, электрический разъёмы, тяги управления. Действуйте аккуратно, чтобы не повредить крепления и не оборвать провода. Не используйте в ремонте кувалду и зубило.

Подберитесь к стыку между двигателем и гидротрансформатором. Для доступа к «бублику», например, на Ауди А4 надо снять колёса, привода, карданный вал. Может мешать и подрамник, который держит АКПП и двигатель. В этом случае, действуйте поэтапно: подоприте коробку, открутите подушки от подрамника, а подрамник от кузова. Крепление гидротрансформатора и маховика может быть спрятано в лючке картера маховика или нише стартера в картере АКПП.

Открутите болты крепления АКПП и ДВС, не забудьте про трос селектора. Снимите коробку.

Ремонт гидроблока своими руками

Самостоятельный ремонт гидроблока предполагает промывку каналов и замену расходников. Более сложные процедуры:

  • проверку давления в каналах;
  • развертку отверстий под плунжеры;
  • восстановление плиты

без профессионального оборудования проводить нет смысла. Даже мастера в сложных случаях не смогут дать гарантии, что гидроблок оживёт после ремонта. Чаще всего такие блоки управления сразу меняют на б/у.

Для доступа к гидроблоку разбор всей АКПП не нужен. Достаточно снять поддон, фильтр, отсоединить проводку, и отключить датчики температуры. Хотя есть исключения, например, TF-80SC, где гидроблок «прячется» в планетарном механизме.

Общий алгоритм ремонта после снятия поддона и фильтра:

  1. Открутите болты гидроблока.
  2. Отвинтите болты соленоидов, снимите кронштейны крепления и выньте электромагнитные клапаны.
  3. Снимите верхнюю крышку плиты.
  4. Осмотрите сепараторную пластину. Если дорожки «съедены» грязью, деталь под замену.
  5. Выньте пружины, плунжеры, шарики.
  6. Промойте все детали, очистите плиту от грязного масла и засоров.
  7. Оцените износ. При наличии задиров на плунжерах, потери упругости пружин, разбитых каналов — под замену.
  8. Соберите гидроблок по схеме, чтобы не потерять ни одного шарика.
  9. Поставьте новые расходники.
  10. Прикрутите соленоиды.
  11. Посадочное место поддона протрите чистой безворсовой тряпкой, чтобы грязь не попала в АКПП.
  12. Установите клапанную плиту на место.
  13. Поставьте новый фильтр, отмытый поддон с новой прокладкой.
  14. Залейте масло и проверьте уровень.

Ремонт Гидроблока своими руками

Ремонт гидротрансформатора АКПП своими руками

Без ремонта гидротрансформатора разборка автоматической коробки передач с заменой расходников даст недолгий положительный эффект. Ведь в «бублике» останутся стёртая муфта, изношенный сальник, дефектная втулка. После ремонта АКПП свежее масло быстро загрязнится, а давление будет уходить ещё с большей силой. В результате после такой переборки проблемы возвратятся или появятся новые.

Вскрыть гидротрансформатор можно только на специальном станке, который аккуратно разрежет сварной шов корпуса. Ещё понадобится оборудование для ремонта фрикциона блокировки. В «бублике» АКПП Мерседес используется многодисковое сцепление, но для его снятия и установки нужны опытные руки. Кроме того, собранный узел необходимо испытать на герметичность, биение, провести балансировку.

Провести ремонт без опыта и оборудования в гараже могут только смельчаки, кому не в тягость прикупить новый гидротрансформатор взамен испорченного. Если вы любите динамичную и резвую езду с АКПП, не поскупитесь отправить «бублик» в сервис.
