Барабанные тормоза на скутере, преимущества и недостатки

Устройство дисковых тормозов

Позаимствованные у автомобилей и мотоциклов, они являются самыми современными и состоят из:

• тросика (или гидролинии);
• ручки;
• калипера;
• колодок;
• ротора – крепящегося к втулке тормозного диска, зажимаемого колодками с помощью калипера, который в районе дропаутов прикреплен к раме.

Усилие от ручки через тросик или гидролинию передается к калиперу. Гидролинию заполняют специальным маслом или тормозной жидкостью

Достоинством этого типа являются:

• не восприимчивость к загрязнению, поскольку стоят они в центре колеса;
• плавное торможение;
• не чувствительность к «восьмеркам» и геометрии ободов;
• не повреждают обода;
• не нуждаются в обслуживании.

Недостатки тоже есть:

• трудность с подбором колодок из-за их большого разнообразия;
• большая нагрузка на велосипедную вилку, втулку, спицы;
• сложность в обслуживании и невозможность ремонта вдали от цивилизации;
• большой вес;
• дороговизна;
• проблемы с установкой багажника (мешает калипер).

Зная теперь устройство и принцип действия основных типов тормозов, можно решить, какие из тормозов лучше — дисковые или барабанные? А может ободные?

Видео: V-brake vs. Дисковая механика Vel Com — Battle

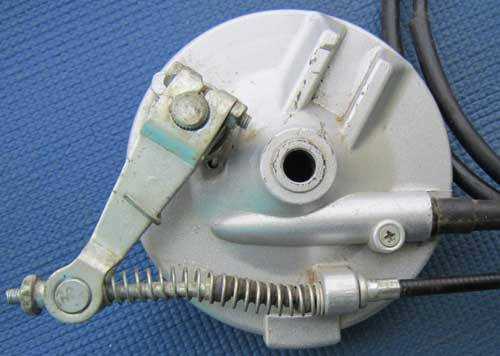

Устройство барабанных тормозов

Барабанный тормоз устройство имеет следующее:

1. Подвижную часть устройства – барабан.
2. Неподвижную часть, куда можно включить всю «начинку» барабана, а именно: защитный диск, две колодки, тормозной цилиндр, возвратные пружины, распорную планку, механизмы подвода и самоподвода.

Подвижной частью устройство крепится на ступице колеса. Барабан устроен в виде чугунной чаши с отшлифованной внутренней поверхностью. Щит, или диск, также устанавливается на ступицу либо балку неподвижно внутрь чаши.

Колодки – два полукруглых элемента, рабочая поверхность которых оснащена упругими накладками из фрикционного материала – располагаются симметрично относительно вертикальной оси щита на расстоянии от поверхности барабана, образуя канавки.

Тормозной цилиндр – деталь в виде буквы «Т» с двумя поршнями, манжетами и выпускным клапаном. Манжеты (уплотнители) обеспечивают плавность работы поршней и не дают жидкому компоненту гидропривода выливаться. Корпус цилиндра оснащен клапаном, с помощью которого удаляют воздух, попавший в систему гидравлики. В изделии может быть один или два цилиндра.

Распорка используется в схемах с единственным ТЦ. Расположена между колодками и относится сразу к двум механизмам – самоподвода и ручного тормоза.

Если «барабаны» установлены на задних колесах автомобиля, то они дополнительно оснащаются деталями стояночного тормоза (тросом, разжимным рычагом).

Советы по эксплуатации

Уход за автомобилем включает в себя периодический осмотр важных узлов и механизмов транспортного средства. Тормозная система – одна из важнейших, ее осмотр на предмет износа и возможных неполадок обязателен.

Каждые 20 тыс. км следует проверять колодки, пружины, рычаги и пр., замерять уровень тормозной жидкости, смотреть состояние цилиндров, уплотнителей и патрубков на целостность и возможные утечки.

При установке новых колодок специалисты советуют «прикатать» их:

1. Найти пустой участок дороги.
2. Разогнаться до разрешенной городской скорости и замедлиться до 10 км/ч, повторить разгон и снизить скорость не менее 10 раз. По окончании процедуры проехать в спокойном темпе еще 5 км.

Чем отличаются дисковые тормоза от барабанных

Между дисковыми и барабанными тормозами – большая конструктивная разница. Общее у них только одно – торможение трущимися колодками и вращающуюся поверхность. Если во втором варианте колодки расположены внутри барабана и прижимаются к нему изнутри, то в первом колодки охватывают специальный диск. В этом главное отличие дисковых и барабанных тормозов.

Поэтому можно считать, что принцип работы тормозных систем одинаков, но устроены они по-разному. Соответственно, и преимущества с недостатками у них будут разными.

Дисковые тормоза известны также давно, они использовались еще на советских Жигулях. Но сначала они имели довольно сложную конструкцию. Их ставили на передние колёса, где они эффективнее. Так как на каждом колесе расположено две тормозных колодки, то для прижатия к диску каждой из них служил собственный гидроцилиндр. Сейчас на обычных бюджетных автомобилях используется один гидроцилиндр на каждое колесо – это сильно упростило конструкцию.

Устройство дисковых тормозов гораздо проще. Их просто разобрать, там мало деталей. А вот вскрыть барабан само по себе может быть проблемой – со временем крышка может прикипать. Да и деталей там больше, а устройство хитроумнее. В современных вариантах неспециалист может и не понять, как его разобрать и потом правильно собрать.

Еще одно большое отличие дисковой системы – хорошая вентиляция. При торможении на большой скорости – больше 100 км/ч, барабанный вариант в силу закрытой конструкции испытывает сильный перегрев. Дисковые тормоза открыты всем ветрам и хорошо охлаждаются воздухом

А ведь сейчас скорость 100-120 км/ч – это норма, и хорошее охлаждение очень важно. Тормозные диски, к тому же, стали применять вентилируемые, что еще улучшило характеристики, да и подшипники ступицы не перегреваются

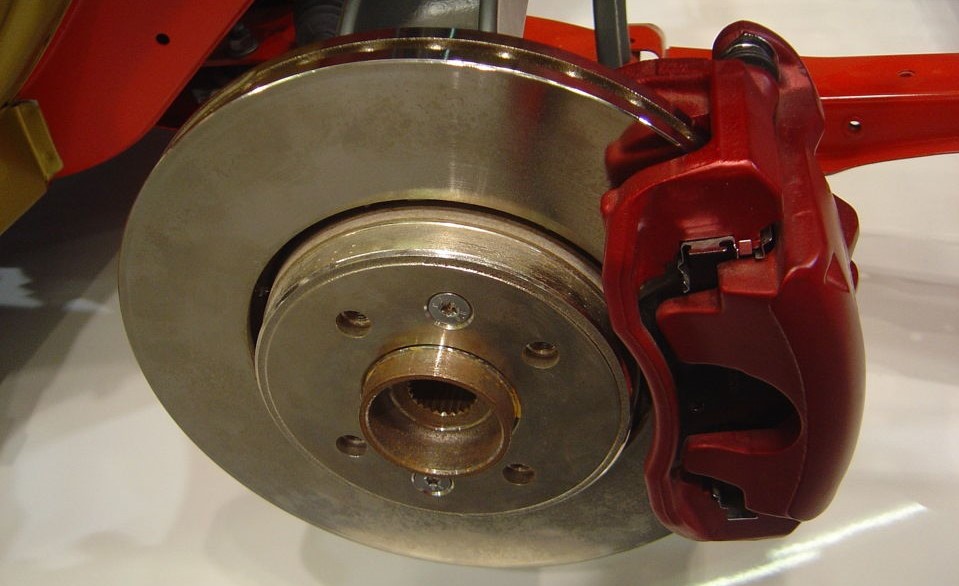

Дисковые тормоза автомобиля

Обслуживание барабанных тормозов

Обслуживание барабанных тормозных механизмов заключается в замене накладок тормозных колодок.

В профессиональной мастерской вам с легкостью заменят только накладки, в этом случае прибегать к замене колодок не приходится, а вся процедура обходится несколько дешевле

Однако в итоге, разница в цене получается незначительной, поэтому лучше обратить внимание на качественный расходный материал от именитых производителей. К счастью, таких сегодня на рынке достаточно

По мере того, как изнашиваются накладки, систему можно регулировать с помощью гайки на тросе, расположенной обычно у заднего колеса. Если гайка закручена до упора, а эффективность барабанного тормоза очень низкая, можно говорить об износе накладок, или о растяжке троса. Затягивать трос нужно с учетом свободного хода колодок, чтобы колесо не тормозило. Обычно свободного хода рукоятки тормоза в 10 — 20 мм бывает достаточно.

Большинство скутеров оборудованы специальным указателем на тормозном рычаге. Пры его помощи можно контролировать износ тормозных колодок и при необходимости вовремя заменять их.

Для каждого скутера производитель сообщает минимальное значение толщины накладки, при котором последняя подлежит замене. Для диагностики износа, понадобится снять колесо. Замер нужно производить штангенциркулем в самом тонком месте колодки (если изношение неравномерно). Если толщина накладки не достигла минимального значения (обычно это 2 мм), нужно собрать механизм в обратном порядке, предварительно очистив барабан и накладки от грязи и остатков смазки (если таковая имеется). Для очистки прекрасно подходит тряпка, смоченная в бензине

Обратите внимание на кулачок между колодками, его нужно смазать небольшим количеством густой смазки. Количество нужно рассчитать таким образом,чтобы со временем смазка не попала на колодки и тормозной барабан

Важно знать, что колодки подлежат замене только попарно. Даже если одна из них износилась, а вторая еще не достигла этого порога, они обе подлежат замене

В некоторых случаях, при интенсивном использовании техники, может износиться сам тормозной барабан. В этом случае величина износа металлического барабана влияет на минимально допустимую толщину колодки, которая, естественно, увеличится.

Принцип работы барабанных тормозов

Работа барабанных тормозных механизмов происходит так:

Водитель нажимает на тормозную педаль, приводя в движение поршень цилиндра, из-за чего в тормозной системе повышается давление жидкости.
Гидравлическое давление передается поршню тормозного рабочего цилиндра.
Усилие поршня рабочего цилиндра намного превышает упругость стяжных пружин. Поршни приводят в действие тормозные колодки.
Колодки давят на рабочую поверхность барабана, в результате чего он замедляет скорость вращения.
Трение между фрикционными накладками тормозных колодок и барабаном приводит к торможению колеса.
Как только нажим на педаль тормоза снимается, стяжные пружины легко превозмогают отсутствующее давление внутри гидравлической системы и мгновенно отводят колодки от барабана.
Фрикционные накладки передней колодки прижимаются к барабану намного сильнее, чем задние

Поэтому износ передних и задних колодок одних и тех же барабанных тормозов отличается, и во время очередного технического осмотра это нужно принимать во внимание.

МОЙ МОТОЦИКЛ

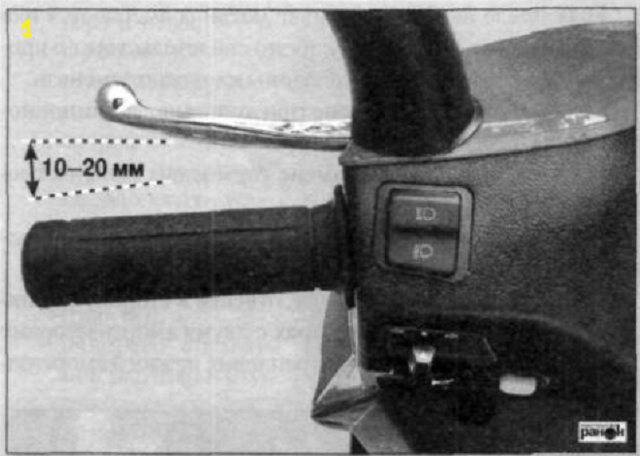

Регулировка заднего тормоза заключается в установке свободного хода рычага заднего тормоза.

Свободный ход рычага заднего тормоза определяется расстоянием от начала движения до «схватывания». Нормальный свободный ход, измеряемый по торцу рычага переднего тормоза, должен быть в пределах 10-20 мм (рис. 1).

Порядок операций при регулировке заднего тормоза:

Рис 2. Регулировочная гайка заднего тормоза и метки износа тормозных колодок заднего тормоза: 1-регулировочная гайка; 2-тормозной рычаг; 3-гайка тормозного рычага заднего тормоза; 4-метка на тормозном барабане; 5-метка на тормозном рычаге. Рис.3 — регулировка заднего тормоза

• поставить скутер на центральную опорную подножку;

• отрегулировать свободный ход рычага заднего тормоза вращением гайки 1 (рис. 2). находящейся на ступице заднего колеса (для уменьшения свободного хода нужно вращать, регулировочную гайку по часовой стрелке, а для увеличения свободного хода — против часовой стрелки);

• после регулировки необходимо убедиться в гом, что заднее колесо вращается свободно и без заеданий;

• проверить исправность троса тормоза и рычага заднего тормоза. Если резьбовой части не хватает для регулировки свободного хода рычага управления, то отрегулировать задний тормоз можно переставив на 1-2 шлица тормозной рычаг 2 (рис. 3).

ЗАМЕНА ЗАДНИХ ТОРМОЗНЫХ КОЛОДОК (для моделей с задними барабанными тормозами)

Для индикации степени износа тормозных колодок служат метки 4 и 5, находящиеся на управляемом тормозном рычаге (расположен возле ступицы заднего колеса) и на тормозном барабане (рис. 2).

При полностью нажатом управляющем рычаге (расположен на руле) между метками должно оставаться некоторое расстояние. Если после нажатия на рычаг метки совмещаются или близко подходят друг к другу, то свидетельствует о критичном износе тормозных колодок — их нужно заменить.

Колодки подлежат замене при толщине фрикционного слоя 1,5-2 мм.

Порядок операции по замене тормозных колодок следующий:

• поставим, скутер на центральную опорную подножку;

• открутив гайку крепления, отвести в сторону глушитель (рис 4.1) (на скутерах с двумя амортизаторами нужно открутить гайку крепления правою амортизатора и отвести его в сторону);

• открутив гайку крепления, снять колесо (рис. 3.2-3):

• поддев отверткой, преодолевая усилие пружин. СНЯТЬ изношенные тормозные колодки (рис. 4):

• очистить тормозной барабан и ступицу колеса:

• установив новые тормозные колодки, собрать механизм в обратном порядке……

Причины снятия заднего колеса

Скутер, как и любое другое транспортное средство, подчинен законам физики. Детали изнашиваются и требуют ремонта. Не исключением являются и колеса транспортного средства. На первый взгляд, снять заднее колесо с мопеда проще простого. Да и держится оно всего на одной гайке. Но это обманчивое впечатление. Для того чтобы подобраться к ободу заднего колеса, владельцу придется изрядно попотеть, сняв большую часть пластика и деталей.

Причины снятия заднего колеса у скутера могут быть самыми разнообразными. Чаще всего это спущенная шина, ведь мало кто из мотолюбителей хотя бы раз не наезжал колесом на острый предмет. Но в задней части скутера, кроме того, расположено и множество важных деталей, для доступа к которым потребуется разобрать половину транспортного средства. А что еще может быть причиной ремонта с демонтажем заднего колеса? Перечислим:

1. Неисправные тормозные колодки. Тормоза — самая важная часть в мотоцикле. Если они плохо работают, необходимо как можно быстрее устранить неполадки.
2. Замена старого колеса на новое.
3. Балансировка колеса.
4. Замена вала редуктора.
5. Покраска диска.
6. Настройка барабанного тормоза.
7. Замена изношенного или пробитого колеса.

Как снять заднее колесо на скутере: хонда дио разные модели

Всем привет!

Зима подходит к концу и самое время приступить к подготовке техники к мотосезону. Первое, что нужно сделать — это посмотреть состояние и износ колес. Проверить, не спустили ли колеса, оценить высоту протектора. И если вы решили, что износ большой, то можно заказать покрышку недорого через интернет или купить в магазине по приемлемой цене, так как еще не сезон.

В этой статье я подробно объясню, как снять заднее колесо на скутере, в каких ситуациях без этого не обойтись. На Honda dio покажу все действия снятия, а затем монтажа заднего колеса на свое место. Объясню, как я делаю это на практике, так как имею большой опыт общения с мототехникой.

В каких случаях необходимо снять заднее колесо

1. ремонт покрышки и балансировка колеса
2. замена колодок и ремонт заднего тормоза
3. замена сальника, подшипников и шестеренок редуктора

Необходимый инструмент

Замену колеса на хонда дио сделать несложно. Даже неопытный новичок не спеша справится с задачей за 20 – 40 минут.

Для этого нужен скромный набор инструментов:

— шестигранные головки на 24, 12, 10

— вороток и небольшой удлинитель для воротка.

Если потребуется шиномонтаж покрышки и вы сами захотите ее отремонтировать, то еще понадобятся следующие инструменты:

— металлический колпачок для выкручивания ниппеля (золотника),

— тиски для сдавливания покрышки и снятия ее с посадочных мест колесного диска,

— 2 – 3 мотоциклетные монтажки для демонтажа покрышки,

— компрессор для накачивания бескамерной покрышки, а если покрышка с камерой, то достаточно обычного насоса.

Приступаем к делу

Перед началом ремонта скутер желательно помыть.

Затем устанавливаем скутер на подножку на ровную и твердую поверхность.

Сначала снимаем выхлопную трубу. Например, у старых моделей хонда дио, таких как af 18 и af 27, для этого убираем багажный отсек вместе с сидушкой.

После откручиваем две гайки от цилиндра и два болта от двигателя и снимаем глушитель. Начиная с af 34 до последних моделей Honda, а также у моделей Suzuki багажный отсек с сидушкой снимать не надо, доступ к откручиванию приемной трубы глушителя есть снизу возле центральной подножки.

Отсоединяем глушитель от цилиндра. Для этого откручиваем две гайки с помощью головки на 10 и воротка с удлинителем, предварительно смазав резьбу шпилек проникающей смазкой.

Откручиваем два боковых болта крепления глушителя диаметром 8 мм с помощью шестигранной головки на 12 и снимаем трубу.

Обязательно проверьте состояние уплотнительного кольца между цилиндром и глушителем. Оно должно быть целое, без следов прогара. А если есть дефекты уплотнительного кольца, то его лучше заменить на новое, или промазать соединение при сборке высокотемпературным герметиком.

Чтобы не испортить резьбу при откручивании, обрабатываем ось и гайку заднего колеса смазкой — жидкий ключ или WD-40.

После этого ставим задний ручной тормоз на защелку, а если его нет, то завязываем зажатую ручку заднего тормоза тряпкой или веревкой, что есть под рукой.

Если колесо проворачивается, то можно сверху надавить на багажник и зафиксировать им колесо.

Отпускаем ручной тормоз, ослабляем гайку регулировки заднего тормоза

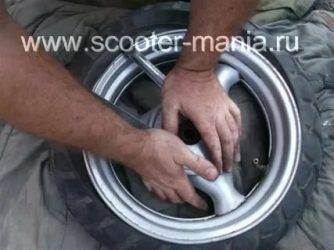

и аккуратно, раскачивая на оси, стягиваем колесо.

После устранения всех неисправностей, не забудьте обработать шлицевое соединение колеса литолом или смазкой шрус. Это поможет в следующий раз гораздо легче демонтировать колесо при необходимости.

Ставим все на место

Ставим все снятые детали в обратной последовательности.

Устанавливаем колесо на шлицы вала главной передачи. Регулируем и зажимаем ручной тормоз, максимально затягиваем гайку крепления колеса.

На четырехтактных скутерах сначала можно выкрутить масляный щуп, если он мешает.

Слегка накручиваем гайки на шпильки цилиндра.

Устанавливаем на место глушитель, зафиксировав его боковыми болтами.

После этого затягиваем гайки цилиндра с небольшим усилием головкой на 10 и окончательно затягиваем боковые болты головкой на 12.

Сильно затягивать их не нужно, так как можно испортить резьбу в алюминиевом корпусе двигателя.

Вот такая длинная, подробная вышла инструкция для тех, кто хочет сам снять заднее колесо на скутере и установить его обратно. Уверен, что мой опыт будет полезен мотовладельцам на практике.

Подписывайтесь на наш блог!

До встречи!

Плюсы и минусы

Это устройство обладает своими плюсами и минусами. Начнем с минусов:

• Доказано, что эффективность торможения этого типа механизмов немного ниже, чем у дисковых. Тормозной путь получается длиннее почти на 20%. Это обусловлено такими причинами: недостаточная площадь контакта, которую не обеспечивают даже два цилиндра и возникающее скольжение, которое вызвано проникшей в механизм пылью.
• Перегрев барабанов из-за отсутствия охлаждения, при торможении температура барабанов может подниматься до 6000 градусов.
• Сниженное значение предельной нагрузки, при высоком давлении может разорвать барабаны давлением жидкости.

Однако, не все так плохо, есть и неоспоримые преимущества у этого механизма:

• Закрытая конструкция позволяет получить хорошее тормозное усилие, и можно повысить поверхность трения сделав барабан шире и колодки тоже. Именно это обеспечило повсеместное применение такого механизма на всех грузовиках и автобусах.
• Степень стойкости к износу и продолжительность службы накладок увеличенная, что вызвано не столь сильным контактом трения, как у дискового тормоза.
• Хорошая защита от попадания внутрь грязи которой дисковый вариант не обладает.

Чем отличаются дисковые тормоза от барабанных

Между дисковыми и барабанными тормозами – большая конструктивная разница. Общее у них только одно – торможение трущимися колодками и вращающуюся поверхность. Если во втором варианте колодки расположены внутри барабана и прижимаются к нему изнутри, то в первом колодки охватывают специальный диск. В этом главное отличие дисковых и барабанных тормозов.

Поэтому можно считать, что принцип работы тормозных систем одинаков, но устроены они по-разному. Соответственно, и преимущества с недостатками у них будут разными.

Дисковые тормоза известны также давно, они использовались еще на советских Жигулях. Но сначала они имели довольно сложную конструкцию. Их ставили на передние колёса, где они эффективнее. Так как на каждом колесе расположено две тормозных колодки, то для прижатия к диску каждой из них служил собственный гидроцилиндр. Сейчас на обычных бюджетных автомобилях используется один гидроцилиндр на каждое колесо – это сильно упростило конструкцию.

Устройство дисковых тормозов гораздо проще. Их просто разобрать, там мало деталей. А вот вскрыть барабан само по себе может быть проблемой – со временем крышка может прикипать. Да и деталей там больше, а устройство хитроумнее. В современных вариантах неспециалист может и не понять, как его разобрать и потом правильно собрать.

Еще одно большое отличие дисковой системы – хорошая вентиляция. При торможении на большой скорости – больше 100 км/ч, барабанный вариант в силу закрытой конструкции испытывает сильный перегрев. Дисковые тормоза открыты всем ветрам и хорошо охлаждаются воздухом

А ведь сейчас скорость 100-120 км/ч – это норма, и хорошее охлаждение очень важно. Тормозные диски, к тому же, стали применять вентилируемые, что еще улучшило характеристики, да и подшипники ступицы не перегреваются

Дисковые тормоза автомобиля

Дисковые тормоза автомобиля

Диагностика, обслуживание и ремонт

Для оценки состояния колодок без снятия колеса существует смотровое отверстие, прикрытое резиновой пробкой. Сняв ее, можно увидеть колодки и степень их изношенности. Если толщина накладок меньше 2 миллиметров, их необходимо заменить. В профессиональных автосервисах эта процедура подразумевает установку новых накладок, без замены самих колодок.

Важно! Производить замену нужно сразу обеих накладок, так как разная их толщина приведет к полной неэффективности тормозной системы. При износе барабана даже новые накладки могут оказаться малоэффективными, потому что их толщины будет недостаточно для тесного соприкосновения с барабаном

В таком случае потребуется замена тормозного барабана

При износе барабана даже новые накладки могут оказаться малоэффективными, потому что их толщины будет недостаточно для тесного соприкосновения с барабаном. В таком случае потребуется замена тормозного барабана.

Если толщина накладок находится в пределах допустимых значений, однако вы заметили плохую работу тормоза или ощутили «утапливание» рукояти при нажатии, систему можно отрегулировать при помощи специальной гайки на тросе (эта гайка находится возле заднего, переднего колеса). Ее затягивают плотнее, но с учетом свободного движения рукояти в пределах 10-20 миллиметров. Слишком тугое затягивание приведет к постоянному притормаживанию заднего колеса. Если же вы полностью затянули гайку, но не достигли результата, значит накладки или трос нуждаются в замене.

Только своевременная диагностика и ремонт барабанной тормозной системы могут гарантировать вам безопасную езду на вашем скутере.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Неисправности

Существует семь главных проблем:

Износ барабана либо колодок. Наиболее опасным будет одновременный износ этих деталей, тогда колесо может просто заблокировать намертво. При небольшом износе барабанных стенок нужна его проточка, чтобы сточить бортики и подравнять поверхность. После этого следует выполнить регулировку системы натяжения колодок. Замену их делают когда:

1. Для наклеенных толщина фрикционного слоя достигла 1,6 миллиметров.
2. Для приклепанных накладок износ достигает 0,8 миллиметра от заклепки.Перекашивание колодок довольно частая причина повреждения барабана, его неравномерного стачивания, в результате которого приходится его заменить.

• Ломаются пружины, стойки или распорные планки.
• Разрыв тросика либо отламывание рычажка ручного тормоза
• Отслоение накладок от колодок
• Разрушение манжета, задир цилиндра, разрыв шланга, разгерметизация трубопровода, в результате происходит утечка жидкости из системы и её завоздушивание. Появляются отказы тормозов.
• Коррозия пружин, в результате которой они не работают как положено.

Чтобы избежать неприятностей, связанных с неисправностями тормозной системы рекомендуется:

Проверять состояние накладок каждые 20 тысяч пробега, при необходимости менять, ремкомплект задних колодок покупаете в магазине

Тут важно не ошибиться с маркой и моделью, похожесть с толку сбивает, поэтому лучше с собой иметь старые колодки для образца

Обращать внимание на потеки и пятна на земле, там где стоял ваш автомобиль. Смотреть за уровнем тормозухи внутри бачка на главном цилиндре

МОЙ МОТОЦИКЛ

Регулировка заднего тормоза заключается в установке свободного хода рычага заднего тормоза.

Свободный ход рычага заднего тормоза определяется расстоянием от начала движения до «схватывания». Нормальный свободный ход, измеряемый по торцу рычага переднего тормоза, должен быть в пределах 10-20 мм (рис. 1).

Порядок операций при регулировке заднего тормоза:

Рис 2. Регулировочная гайка заднего тормоза и метки износа тормозных колодок заднего тормоза: 1-регулировочная гайка; 2-тормозной рычаг; 3-гайка тормозного рычага заднего тормоза; 4-метка на тормозном барабане; 5-метка на тормозном рычаге. Рис.3 — регулировка заднего тормоза

• поставить скутер на центральную опорную подножку;

• отрегулировать свободный ход рычага заднего тормоза вращением гайки 1 (рис. 2). находящейся на ступице заднего колеса (для уменьшения свободного хода нужно вращать, регулировочную гайку по часовой стрелке, а для увеличения свободного хода — против часовой стрелки);

• после регулировки необходимо убедиться в гом, что заднее колесо вращается свободно и без заеданий;

• проверить исправность троса тормоза и рычага заднего тормоза. Если резьбовой части не хватает для регулировки свободного хода рычага управления, то отрегулировать задний тормоз можно переставив на 1-2 шлица тормозной рычаг 2 (рис. 3).

ЗАМЕНА ЗАДНИХ ТОРМОЗНЫХ КОЛОДОК (для моделей с задними барабанными тормозами)

Для индикации степени износа тормозных колодок служат метки 4 и 5, находящиеся на управляемом тормозном рычаге (расположен возле ступицы заднего колеса) и на тормозном барабане (рис. 2).

При полностью нажатом управляющем рычаге (расположен на руле) между метками должно оставаться некоторое расстояние. Если после нажатия на рычаг метки совмещаются или близко подходят друг к другу, то свидетельствует о критичном износе тормозных колодок — их нужно заменить.

Колодки подлежат замене при толщине фрикционного слоя 1,5-2 мм.

Порядок операции по замене тормозных колодок следующий:

• поставим, скутер на центральную опорную подножку;

• открутив гайку крепления, отвести в сторону глушитель (рис 4.1) (на скутерах с двумя амортизаторами нужно открутить гайку крепления правою амортизатора и отвести его в сторону);

• открутив гайку крепления, снять колесо (рис. 3.2-3):

• поддев отверткой, преодолевая усилие пружин. СНЯТЬ изношенные тормозные колодки (рис. 4):

• очистить тормозной барабан и ступицу колеса:

• установив новые тормозные колодки, собрать механизм в обратном порядке……

Источник

История производства и применения

Знакомую колодочную конструкцию барабанного тормоза изобрел известный французский промышленник, совладелец компании Renault, Луи Рено в начале 20 века. До этого момента в тормозных барабанах использовалась лента, которая останавливала транспортное средство, наматываясь на барабан. Конструкция была признана неудачной из-за постоянного загрязнения барабана и быстрого истирания ленты. Луи Рено поместил внутрь барабана колодки и оснастил устройство механическим приводом.

В 30-х гг. появились ТЦ небольшого размера, но среди производителей распространения не получили. В 50-е гг. «барабаны» снабдили системой саморегулировки, что значительно облегчило и упростило обслуживание транспорта и исключило необходимость проводить регулярные осмотры и настройку колодок.

Некоторые из них заменили барабанные системы на дисковые полностью на передних и задних колесах своих машин, однако многие продолжают использовать барабанные механизмы для установки на заднюю ось автомобилей и по сей день.

На какие автомобили устанавливают барабанные тормоза

Современные автомобильные производители устанавливают «барабаны» на модели, которым такая тормозная система подходит технически. Это маловесные, недорогие авто, не рассчитанные на быструю езду и сложные дорожные условия. К ним относятся мини-легковушки А-класса (Матис, КIA и т.д.), бюджетные модели класса В (ВАЗ, Skoda, Nexia), некоторые джипы (УАЗ, Нива, Nissan Terrano).

Основные неисправности и их признаки

На современных авто «барабаны» стоят только на задней паре колес, поэтому заметить проблему сразу не всегда получается. Существует ряд признаков, которые могут говорить о поломках:

• транспортное средство снижает скорость медленнее обычного;
• при неисправности механизма одного колеса происходит занос во время торможения;
• при движении задним ходом возникают трудности с остановкой;
• эффективность системы может снизиться в случае утечки тормозной жидкости;
• педаль тормоза становится мягкой при попадании воздуха в гидравлическую систему, утечка и завоздушивание происходит по причине порчи манжет на ТЦ и разгерметизации гидропривода;
• звук (скрип, скрежет). Из-за поломки пружин, стойки, отслойки накладок.
