Автомобили с вариатором: что нужно учитывать

Как правильно пользоваться данным устройством?

Начиная движение нужно проделать такие же действия, как и на транспортных средствах с автоматической КПП. При движении вмешательства в работу вариатора не требуется, кроме случаев, когда выбран ручной режим управления КПП. Конкретный режим функционирования вариатора выбирается путем перемещения ручки селектора КПП.

Для начала движения вперед необходимо:

завести мотор;
перевести ручку селектора КПП в положение движение вперед (D);
нажимая на педаль газа — начать движение.

После установки ручки в режим “D” (Drive), и начала движения, предпринимать дополнительных действий не нужно. При кратковременной остановке, перевод в другие режимы не требуется. В случае длительной остановки, к примеру на парковке, следует изменить режим на “P” (Parking). Чтобы избежать поломки КПП, перевод в режим “Р”, осуществляется после полной остановки автомобиля.

Для движения назад нужно:

осуществить перемещение ручки в положение “R” (Reverse);
осмотревшись вокруг, начать движение, плавно нажимая на педаль газа;
закончив манёвр, необходимо остановится перед переводом ручки селектора в другой режим.

Положение нейтраль “N” может использоваться в случае длительной остановки, но при условии что необходимость в движении не возникнет в скором времени. В целом, это всем знакомая нейтральная передача. При ее включении на вариаторе, как и на любой другой КПП, производится отсоединение силовой установки от КПП.

Положение “P” (Parking) используется при постановке автомобиля на стоянку. Переводя ручку в этот режим, производится блокирование ведомого вала вариатора штифтом. В такой способ исключается возможность самостоятельного скатывания авто.

По сути, это то же, что поставить на скорость в механической КПП. В некоторых автомобилях, для установки рычага в данное положение необходимо:

Выжать педаль тормоза.
Затянуть ручник.
Осуществить перемещение ручки в положение “Р”.

Для перевода в режим движения, необходимо провести все манипуляции в обратном направлении.

Ручной режим управления может использоваться для получения более полных драйверских ощущений, при вождении. Так как в самом устройстве не предусмотрено наличия передач, то все переключения являются условными.

Вариатором происходит смена передаточного числа на определенное значение, чем создается имитация переключения. Нужно понимать, что такие переключения возможны условно и в случае изменения оборотов двигателя, вариатор самостоятельно выберет передаточные числа. Это необходимо для обеспечения работоспособности самого вариатора.

Также могут присутствовать и другие режимы работы вариатора, такие как:

S – Спортивный режим. Необходим для более резкого отклика при нажатии на педаль. Назначение этого режима — это осуществление вождения в более агрессивном и резком стиле.
Е — эконом режим. Необходимость и суть этого режима заложены в его названии — применение таких настроек работы коробки передач, при котором будет достигаться максимальная экономия при вождении.
L – режим плохих погодных условий. Применяется для движения по бездорожью, осуществлению буксирования прицепа либо автомобиля. В этом режиме вариатором направляется максимальное количество тягового усилия к колесам автомобиля.

Режим работы вариатора зимой

Эксплуатируя автомобиль с такой коробкой передач, необходимо знать и придерживаться правил эксплуатации и рекомендаций, предоставленных заводом изготовителем.

Также, понимая устройство вариатора необходимо:

Не начинать движение сразу после запуска двигателя.
Не нужно спешить нажимать на педаль газа после перевода в режим драйв.
Не стоит пренебрегать режимом плохих погодных условий.

Виды вариаторов

Перед тем, как приступить к диагностике следует знать, с чем вы имеете дело, а точнее какой тип и модель вариатора устанавливается на проверяемый автомобиль, так как от этого будут зависеть дальнейшие действия . К примеру, последние модификации Jatco не имеют масляного щупа, поэтому проверить состояние жидкости и наличие стружки в масле при диагностике авто будет невозможно.

Вариатор Jatco

Большинство вариаторов, которые попадают под капот
автомобилей, клиноременные. Тороидные как-то не прижились в автомобилестроении.
Клиноременные делятся ещё на два типа: с пластинчатым ремнем и со штифтовым
ремнем («цепной»).

«Цепной» вариатор Lineartronic в исполнении Subaru

Производителей бесступенчатых коробок также немного. Jatco – лидер по массовости, шпигует
вариаторами Nissan, Renault и
Mitsubishi, Aisin комплектует
Toyota. Audi и Subaru вовсе самостоятельно проектируют и производят коробки.

Multitronic от Audi

Автоматическая коробка передач: общая характеристика

Автоматическая коробка передач (АКПП) или коробка-автомат — одна из наиболее популярных типов трансмиссии на

сегодняшний день. Использование АКПП дает возможность уменьшить количество агрегатов управления машиной, облегчить ее вождение.

АКПП содержит:

— насос рабочей жидкости;

— системы охлаждения рабочей жидкости;

— узел управления и контроля;

— гидротрансформатор, ответственный за плавность хода.

Дополнительно идут главная передача и дифференциал. Передача вращения происходит при блокировке элементов планетарного ряда, которую обеспечивает муфта. Муфты и тормоза взаимодействуют за счет гидроцилиндров. Обгонная муфта не дает водилу вращаться обратно.

АКПП имеет электронную систему управления, которая содержит распределительный модуль, входные датчики, рычаг селектора и электронный блок управления КП (ЭБУ).

ЭБУ распределяет сигналы датчиков на модуль управления. Он учитывает метод определения точек перехода на нужную передачу. Роль управления выполняет рычаг переключателя, положением которого обуславливается режим работы.

Основные режимы АКПП:

Р – парковка;

R – задний ход;

N – нейтральная;

D – ход;

S – спорт.

Нестандартный режим «Кик-даун» обеспечивает мгновенное ускорение.

Типтроник также является дополнительным режимом на АКПП – это возможность переключения передач вручную в сторону увеличения.

Для долговечной и правильной работы АКПП стоит придерживаться установленных правил:

АКПП не переносит пробуксовку колёс, нужно постараться не допускать ее. Во избежание проблем многие модели оснащены антипробуксовочной системой (АБС).
Переключать на нейтральную передачу в исключительных случаях.
Буксировка крайне негативно влияет на состояние АКПП. На автомобиле с данной трансмиссией нежелательно использование прицепа.
Запрещается . Попытка сделать это мгновенно ведет к поломке коробки.
Автомобиль с АКПП не желательно буксировать на тросе – такой запрет, пожалуй, самый дискомфортный для автовладельцев. Это связано с тем, что функционал АКПП устроен так, что все агрегаты должны постоянно быть погружены в жидкость. В противном случае происходит осушение, что негативно сказывается на износе отдельных механизмов и работе коробки в целом. Даже несмотря на то, что в инструкции указано минимальное разрешенное расстояние буксировки 20–30 км, при расстоянии больше 5 км стоит воспользоваться эвакуатором.

История вариатора

Автомобиль, скорость которого зависела бы исключительно от скорости вращения двигателя, был бы крайне неудобен в эксплуатации. Представьте, что в машине имеется только одна передача, например, первая или третья. В одном случае вы бы смогли ехать довольно быстро, но автомобиль бы долго разгонялся и медленно ехал в гору. В другом все было бы с точностью до наоборот – легкий старт, но крайне медленная скорость движения. Из-за таких трудностей и была разработана первая механическая трансмиссия.

Время шло, и каждый автопроизводитель пытался упростить управление машиной (всем прекрасно известно, какие трудности у некоторых водителей вызывает МКПП). В ходе таких изысканий и была разработана сначала автоматическая коробка, затем робот, ну и, наконец, вариатор, имеющий бесконечное число передач.

Основные неисправности

Как уже стало понятно, в вариаторе есть чему ломаться или выходить из строя

На практике современные коробки-вариаторы нуждаются в дорогостоящем ремонте немногим чаще более привычных «автоматов», но вот обслуживать их нужно намного чаще и с большим вниманием. Как правило, в бесступенчатой трансмиссии выходят из строя:

Ремень / цепь;
Электроника (нарушение контактов, повреждение проводки, поломка датчиков);
Гидротрансформатор;
Селектор;
Масляный насос (как правило, его редукционный клапан);
Муфта переднего хода.

Особняком стоят проблемы, связанные с ЭБУ

Определить их можно в ходе компьютерной диагностики – не будем заострять на этом внимание. А вот касается поломки механических элементов вариатора, то здесь все сложнее

Основные признаки поломок: движение авто даже на нейтральной передаче, невозможность переключить скорость в ручном режиме, пробуксовка, рывки. За перечисленным может крыться выход из строя как механических, так и электрической части вариаторы. Чаще всего, впрочем, наблюдается поломка «механики». Что касается электронных компонентов радиатора, то в подавляющем большинстве случаев требуется проверка электропроводки, контактов, реже – электрогидравлического модуля, датчиков.

Основные ошибки при езде на вариаторе

Неправильный стиль вождения автомобиля с вариаторной коробкой обходится слишком дорого из-за необходимости преждевременной замены АКПП. Большинство изготовителей гарантируют нормальную работу вариатора до 200 тыс. км пробега. Однако нарушение рекомендуемых правил эксплуатации может сократить этот ресурс в 2–3 раза.

Резкий разгон и высокая скорость

Вариатор удобен в эксплуатации, обеспечивает плавное незаметное переключение передач и предназначен для водителей, предпочитающих спокойный стиль вождения. Резкие старты приводят к проскальзыванию шкива или цепных конструкций, что влечет за собой их перегрев и механическое повреждение. К такому же результату может привести и многократное резкое торможение. При длительном движении на скоростях, близких к максимальным, происходит интенсивный нагрев подшипников и всей конструкции CVT. Поэтому нормальная скорость не должна превышать 2/3 от предельной и увеличиваться только на момент обгона.

Движение по бездорожью

Сложные условия передвижения при отсутствии дороги с твердым покрытием создают вероятность пробуксовки колес с резким увеличением оборотов двигателя. Происходит то же самое, что и при резком старте с места, а следовательно, шкив быстро нагревается и изнашивается. Поэтому скорость автомобиля с вариатором в условиях бездорожья должна быть минимальной. Это позволит избежать пробуксовки и увеличить ресурс АКПП.

Транспортировка прицепов и автомобилей

Изготовители машин с коробками CVT не запрещают использование прицепов, но в инструкциях по эксплуатации часто можно прочитать дипломатичную фразу о том, что этот автомобиль предназначен для перевозки людей и багажа. Проблема буксировки прицепа заключается в том, что на силовой агрегат и АКПП при разгоне и торможении начинают действовать серьезные дополнительные нагрузки. Поэтому в той же инструкции производитель пишет: «Скорость движения при буксировке прицепа не должна превышать 70 км/час по городу и 90 км/час за его пределами». Кроме этого, приобретая прицеп, посмотрите в технических характеристиках вашей машины допустимую массу автомобиля. Загруженный прицеп вместе с авто не должен превышать этой величины.

Все вышесказанное относится и к случаю, когда приходится буксировать другую машину на тросе.

Буксировка автомобиля с вариатором

При невыполнении определенных правил буксировка может стать причиной серьезной поломки. Если же требуется транспортировка машины с CVT, то сразу вызывайте эвакуатор. Тащить вариатор на буксире крайне нежелательно.

В исключительных случаях, когда нет возможности воспользоваться эвакуатором, разрешается буксировка на расстояние не более 50 км, при соблюдении следующих пунктов:

Двигатель автомобиля должен быть в заведенном состоянии.
Ручка селектора переведена в положение нейтраль «N».
Буксировка выполняется на скорости не более 50 км/ч.

Вариатор (CVT): устройство, обслуживание и эксплуатация

Итак, автомобили, оборудованные коробками передач вариаторного типа, составили серьезную конкуренцию АКПП по ряду причин. Вариатор (CVT) — бесступенчатая трансмиссия, которая допускает бесконечное количество передаточных отношений, что делает переключение передач практически незаметным для водителя.

Основные отличительные характеристики вариатора CVT от других автоматических коробок передач:

вариатор — бесступенчатая автоматическая трансмиссия (за исключением моделей с виртуальными ступенями — 6,7,8);
данная КПП без особых потерь мощности передает крутящий момент от ДВС к ведущим колесам;
даже с учетом того, что по принципу действия CVT напоминает обычный автомат, такая коробка сильно отличается по конструкции.

Еще добавим, что популярность данного вида трансмиссии обусловлена дешевизной в изготовлении по сравнению с другими типами автоматических коробок передач. Однако минусом такой коробки является сравнительно небольшой ресурс, особенно при работе с силовыми установками, обладающими высоким крутящим моментом.

Это обусловлено тем, что вариаторная трансмиссия с учетом своих конструктивных и технических особенностей не способна долго работать в условиях высоких и ударных нагрузок. По этой причине вариатор обычно устанавливается в паре с ДВС, который выдает сравнительно небольшой крутящий момент.

Устройство и принцип работы CVT. В автомобиле с вариаторной коробкой передач роль сцепления выполняет гидротрансформатор. Именно он передает крутящий момент от ДВС.

Условно гидротрансформатор можно «отключить», то есть поставить коробку на нейтральную передачу. При этом двигатель будет работать, а крутящий момент не будет передаваться на трансмиссию автомобиля.

Основные ставные части CVT:

валы (ведущий, ведомый);
шкивы (образованны коническими дисками, одетыми на ведущем и ведомом валах и меняющие свой диаметр);
ремень вариатора или цепь;
гидроблок (регулирует подачу давления масла в шкивы);
помпа вариатора (регулирует процесс, когда шкивы сдвигаются и раздвигаются);
планетарный механизм (для движения автомобиля задним ходом);
масляный насос, фильтры вариатора (фильтруют масло, для каналов гидроблока), радиатор охлаждения.

Общие правила и рекомендации по эксплуатации и обслуживанию вариаторной коробки передач напоминают правила для АКПП, однако есть и отличия. Например, на практике вариатор CVT требует более частого обслуживания (замена масла и фильтров). Если для АКПП средний показатель находится на отметке около 50-60 тыс. км, то для вариатора 30-40 тыс.

Также ошибочно полагать, что если ступеней нет, коробка управляется электроникой и работает в «щадящем» режиме, вариатор не нуждается в отдельном внимании, его можно агрессивно эксплуатировать и т.д.

На самом деле очень важно не допустить преждевременного износа CVT. Масляное голодание и недостаточный уровень трансмиссионной жидкости может привести к быстрому изнашиванию шкива и вариаторного ремня

Масло и масляные фильтры необходимо менять каждые 40 тыс. км пробега.

На практике нужно избегать так называемого «рваного» режима езды автомобиля. При резком разгоне или экстремальном торможении на шкивах могут образовываться задиры, что приведет к некорректной работе данного вида трансмиссии.

Также следует не допускать перегрева вариаторной коробки передач. При необходимости для дополнительного охлаждения устанавливают дополнительные радиаторы АКПП. Выход из строя датчиков скорости, давления или ABS также негативно сказывается на работе коробки. Неисправности этих датчиков могут привести к нарушению и сбоям вариаторной трансмиссии.

Принцип работ

Вариативная КПП делится на несколько типов:

цепные;
клиноременные;
тороноидальные.

Тороноидальные не так популярны, как клиноременные, в основном потому, что устанавливаются на заднеприводные и полноприводные автомобили, у которых двигатель находится продольно.

О коробке вариатор и сколько она служит, узнаем из видеоролика Вести РФ.

В настоящее время клиноременный вариант – самый популярный тип вариаторной коробки передач. Суть качественного ремня в том, что в разрезе он приобретает вид трапеции и вклинивается в шкив боковыми поверхностями. Чтобы понять устройство на основе работы этого ремня, представим перед собой две похожие трубки, которые находятся рядом в вертикальном положении. Если скрутить их друг с другом резинкой и начать крутить одну трубку, вторая повторит движения первой, причем подстраиваясь под ту же скорость, которой следует первая трубка.

Что такое коробка передач CVT и в чем заключается ее надежность, узнаем из видео Artur Bogomolov.

Если одну из двух деталей заменить трубкой большего размера, тогда их скорость будет заметно различаться: трубка с большим диаметром будет вращаться медленнее, что в целом нарушит ритм их слаженной работы. В этом и заключается принцип действия коробки передач: цилиндры постоянно изменяют свой размер, и за счет этого происходит работа.

Галерея «Типы вариаторных КПП»

На картинках можно увидеть виды коробок переключения передач.

Фото 1. Цепной вариатор

Фото 2. Схема тороидного вариатора

Фото 3. Цепь и клиновидный пояс

В составе КПП находятся конусообразные шкивы, которые «смотрят» друг на друга острыми концами и упираются в клиновидный ремень. Конусы сходятся и расходятся, изменяя размер поверхности шкивов. Когда они отстраняются друг от друга, ремень приобретает горизонтальное положение, становясь ребрами, и проваливается в середину шкива, охватывая меньший радиус его размера.

Если концы встречаются, ремень натягивается и охватывает больший радиус шкива. Работу шкивов тщательно контролирует гидравлическая система. Она наблюдает за тем, чтобы концы конусов равномерно сходились и расставались. Как в случае с примером, где фигурировали трубки, один из конусов является ведущим, а второй ведомым. Один шкив находится на основном валу, который идет от мотора. Второй шкив идет на валу от колес автомобиля.

Рекомендуем: Течет антифриз из машины — как с этим бороться?

Благодаря работе шкивов и их удобному расположению, получается бесступенчатая трансмиссия. Передаточное отношение имеет обширные «горизонты». Когда мы сдаем на машине назад, вариатор активирует узел, который задает кружение выходного вала в обратном направлении. Плюсы и минусы вариатора CVT в машине узнаем ниже.

Вариатор фирмы JATCO

Режимы работы вариатора

“P” — парковочный режим. Стоянка на продолжительное время, происходит блокировка системы управления. При зажигании необходимо убедиться, что рычаг установлен на этой же отметке.
“D” — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней. Этот режим считается основным в работе вариатора.
“N” — аналог “нейтралки”. В бесступенчатом варианте КПП применяется при парковке с наклоном. Включать нейтраль при кратковременной остановке нельзя. Но допускается при езде в условиях пробок и длительном простое автомобиля.
“R” – задний ход. Конструктивные особенности вариатора: в КПП отсутствует задний ход ведомого вала, который передает вращение на колеса автомобиля. Поэтому CVT оборудуется дополнительными узлами и механизмами, которые включаются в работу при активации режима R. Чтобы не допустить появления неисправностей, рычаг коробки передач допускается переводить в этом положение после того, как машина полностью остановится. В зависимости от типа авто, для переключения селектора в режим R необходимо дополнительно нажать на специальную кнопку. Сделать это можно только после полной остановки транспортного средства.

“S” — спортивный. Такое положение актуально использовать при эксплуатации автомобиль в интенсивном режиме работы. Но проблема в том, что вариаторные агрегаты изменяют передаточное число значительно медленнее. Благодаря этому обеспечивается хорошая тяга при повышении количества оборотов ДВС.
“E” — экономичный. Управляющий модуль после активации настраивает коробку передач таким образом, что силовой агрегат начинает максимально взаимодействовать с КПП. Это обеспечивает минимальное потребление горючего машиной.
“L” — сложные условия использования. Если водитель включает рычаг КПП в это положение, то вариатор обеспечивает наибольшее передаточное число, что способствует увеличению мощности ДВС. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на “механике”).
“+“, “–” – повышение и понижение передачи (ручное управление). Поскольку в вариаторе передач как таковых нет, то для удобства водителей применяется ручной режим переключения. Но данный режим является лишь эмулятором – вариатор может менять передаточное число на определенные значения, что имитирует ступенчатую коробку. То есть ступенчатое изменение крутящего момента вроде и есть, и его можно менять, кратковременно переводя селектор в «+» или «-», тем самым создавая иллюзию переключения передач, но оно является лишь условным. К тому же, полностью добиться соответствия работы вариатора как ступенчатой коробки не получится – электронные системы все равно будут следить за оборотами двигателя и при надобности самостоятельно изменять передаточное число. Делается это для того, чтобы защитить от перегрузок сам вариатор.

Стандартная схема, принцип действия и основные элементы

Вариатор в самом простом исполнении (созданный Вольво и поначалу использующийся концерном Субару) представляет собой движущий механизм, благодаря которому осуществляется передача вращения от одного узла к другому посредством промежуточного звена. Узлами выступают два шкива – колесики с ободом вокруг, внутри которого движется ремень. Промежуточным звеном – клиновый (разновидность приводного) ремень, соединяет между собой шкивы. Механизм получил название «клиноременный вариатор».

Крутящий момент непрерывно передаётся на колеса, также непрерывно происходит изменение передаточного отношения (при изменении оборотов двигателя, ремень либо натягивается, либо ослабляется).

Проверяем вариатор при покупке

1. История обслуживания коробки

— спросить владельца об использовании автомобиля отличный вариант, собственник должен рассказать а, лучше показать заказ наряды на обслуживание вариатора, ведь замена трансмиссионной жидкости в вариаторе необходимая процедура! Плюс не лишним будет узнать производились ли ремонты у официального дилера это можно сделать через запрос по VIN или же через открытые источники в интернете. Так же не лишним будет узнать, проводились ли ремонты вариатора и если да то осталась ли гарантия на выполненные работы? Уважающий себя техцентр гарантирует качество проведенной работы!

2. Внешнее состояние

Внешнее состояние вариатора достаточно легко оценить даже без подъемника, необходимо открыть капот, проверить нет ли подтеков трансмиссионной жидкости, дыма, пара от вариатора (такое может быть когда подтеки масла начинают испаряться, или когда водитель прям перед вашим приездом «замыл» коробку.

Далее стоит перейти к осмотру на подъемнике, необходимо будет снять защиту (если она имеется) и внимательно проверить вариатор на подтеки и запотевания, ведь даже легкий подтек АТФ может привезти к тяжелым последствиям в будущем! Если же из коробки доноситься свист, визг, и прочие звуки от покупки такого автомобиля следует отказаться, или сразу готовить деньги на ремонт коробки! Посторонних звуков из вариатора быть не должно, частая причина звуков из коробки это выход из строя насоса вариатора.

3. Проверка уровня и качества масла

Проверку уровня ATF чаще всего можно выполнить своими силами, без привлечения специалистов СТО, для этого необходимо открыть капот, вытащить щуп и проверить состояние ATF, должен быть виден ЦВЕТ масла, если допуск с зеленым маслом — цвет должно быть видно, с красным так же! Запаха гари, стружки, взвеси быть не должно! Масло должно быть чуть густоватое по консистенции!

Масло в вариаторе имеет очень важную роль, игнорировать обслуживания вариатора недопустимо!

Видео о самостоятельной диагностике вариатора

4. Тест-драйв

Главный, и самый ответственный тест для БУ автомобиля это ТЕСТ-драйв, многие продавцы могут показывать Вам холодный (не прогретый) автомобиль, и многие вариаторы «на холодную» не проявляют неисправностей, при том на горячую он может просто не поехать!

Обязательно проверьте коробку как на холодную так и на горячую! Автомобиль должен плавно набирать скорость, без рывков, ударов, и пинков! Любые уговоры продавца что «пинки это нормально» «это так работает коробка» — обман!

Так-же необходимо проверить работу селектора и поведения CVT при переключении режимов. P R N D как мы ранее писали, пинков, ударов, быть не должно! Все режимы должны грузится не более 1 секунды!

5. Косвенные признаки неисправности

При покупке автомобиля с рук вы можете обратить внимания на его состояние. Просто пример — если автомобиль оборудован фаркопом то нагрузка на вариатор была колоссальна! Так же следует обойти стороной «чипованные» автомобили с вариатором, владелец такого автомобиля скорее всего больше любил гонять, чем следить за автомобилем! Наличие лебедки или внедорожного обвеса, так-же может указать вам на условия эксплуатации автомобиля!

Если вы хотите доверить проверку вариатора перед покупкой профессионалам — приезжайте к нам, мы с удовольствием проверим коробку и дадим рекомендации по дальнейшему обслуживанию.

Простейшие способы проверить вариатор в автомобиле самостоятельно

Машина с вариатором имеет определенные особенности, которые нужно знать каждому водителю, так как это позволит беспроблемно эксплуатировать автомобиль. Приобретая машину с вариатором, его можно проверить, выявив наличие каких-то либо скрытых проблем. Сделать это достаточно легко, поэтому с задачей справится каждый автомобилист.

Итак, проверить вариатор можно с помощью:

получения истории автомобиля и его обслуживания;
внешнего осмотра;
определения уровня и цвета масла;
проверки во время движения;
проверки на слух.

Полностью рабочий агрегат работает спокойно и без каких-либо посторонних шумов. Кроме того, во время движения машина должна вести себя ровно и плавно, без резких рывков, скачков и так далее.

Проверить уровень и состояние масла

Уровень масла в вариаторе проверяется на горячую или холодную коробку и имеет две метки на щупе. Проверка уровня производится на заведенном автомобиле. Перед проверкой нужно нажать на тормоз и задержать селектор в каждом положении по 5-10 секунд. Ниже приведен рисунок щупа на котором видны два интервала: горячая и холодная зона меток. Уровень масла должен находиться между рисок, в зависимости от температуры коробки.

Масло должно быть светлым, иначе вам придется производить замену своими силами (ценник данной работы с материалами приблизительно 15 тысяч и более), ATF не должна содержать вкраплений металлической стружки (если частицы видны невооруженным глазом соответственно замена масла происходила без снятия поддона картера, а следовательно: фильтры не менялись, магниты не чистились). Также масло не должно иметь запаха гари, а перегрев как всем известно не продлевает срок службы. После покупки обязательно замените трансмиссионную жидкость со снятием картера как описано в данной инструкции.

Типичные поломки

В большинстве случаев вариатор уходит на покой, когда
заканчивается ресурс его основных трущихся элементов: ремень+конусы. Обычно это
происходит по следующему сценарию. Ремешок проскакивает, стачиваются
поверхности, затем образовавшая стружка несется по каналам и уничтожает всё на
своем пути: маслонасос, подшипники, редукционный клапан, гидроблок,
гидротрансформатор и т.д, что ещё сильнее вынуждает ремень буксовать.

Задиры на конусах

Ещё одна частая проблема – перегрев. Обычно всё проходит не
так страшно, так как коробка отслеживает температуру масла и предупреждает
водителя о том, что нужно снизить скорость. Другое дело – не все делают, что требуется.

Бывают, конечно и частные проблемы в роде отказа только
насоса или только подшипников конусов, но реже. Обычно дело в стружке, а
стружка сами знаете откуда. Стоит понимать, что любая «болезнь» всегда
прогрессирует, пока машина не уйдет в аварийный режим и не будет обездвижена.

Масляный насос вариатора Jatco

Самое
страшное, чего стоит опасаться, так это обрыв ремня. Обычно после такого сильно
повреждаются практически все узлы, включая сам корпус трансмиссии, а это уже
замена всей коробки целиком.

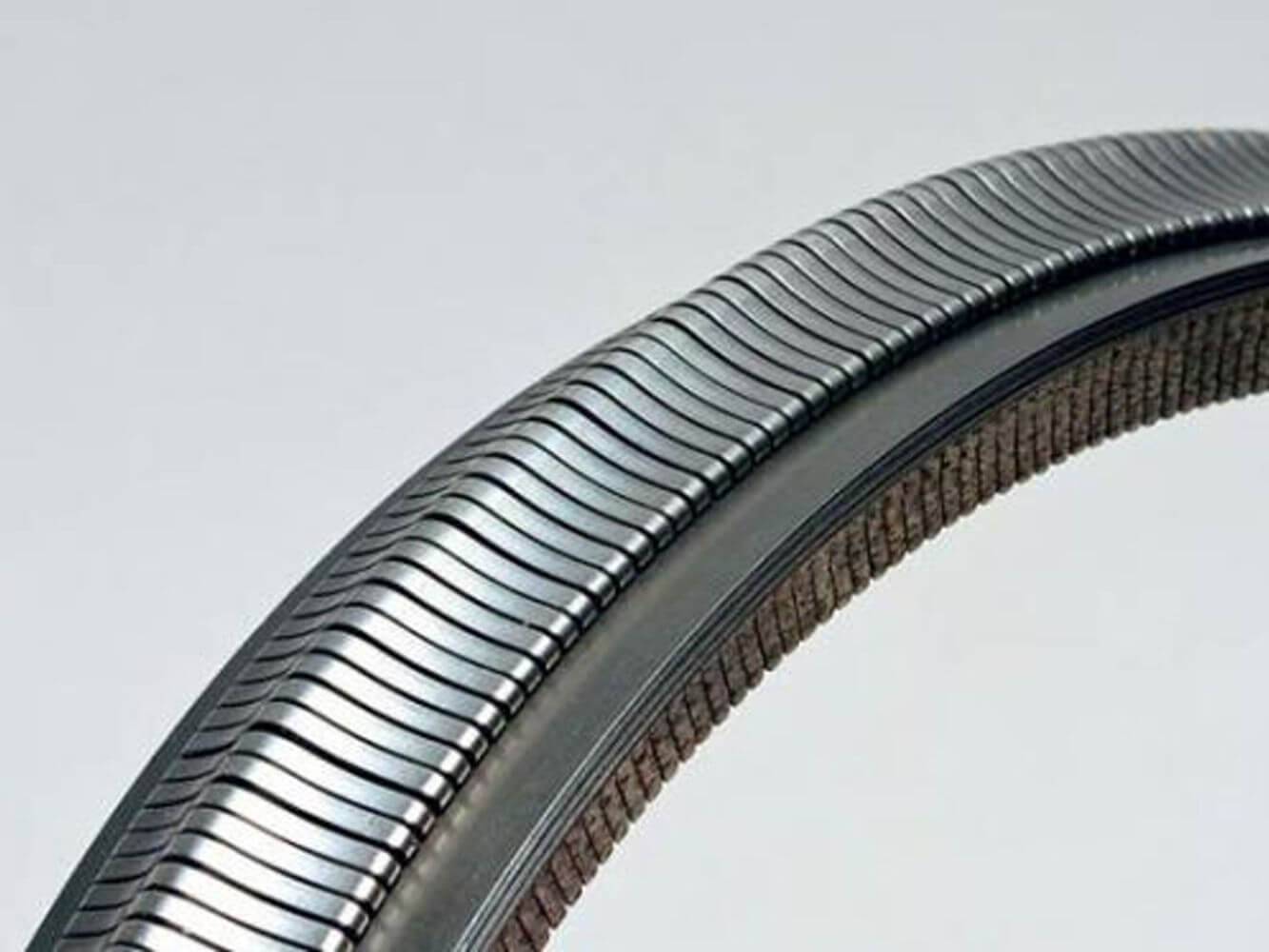

Изношенный ремень вариатора

Ездовые ощущения

Если при нажатии на педаль газа обороты двигателя растут, а скорость остается прежней или изменяется незначительно – это звоночек о «предсмертном» состоянии трансмиссии. При плавном ускорении обороты мотора должны оставаться приблизительно в одном положении, а скорость плавно расти. Если происходит резкие провалы или забросы оборотов двигателя, то коробке «хана».

При проверке вариатора автомобиля в движение, если ощущаете пинки при разгоне или сильный толчок при сбросе скорости до нуля – это признак аварийного состояния КПП. Это касается вариаторов Ниссан, на Хондах, где используется пакет фрикционов вместо гидротрансформатора.

Незабываем о слухе. Во время движения не должно слышаться хруста и скрежета из-под капота со стороны коробки передач. В Кашкаях шумоизоляция на низком уровне, поэтому будет хорошо слышно подкапотное пространство.

Круиз-контроль

Если автомобиль оборудован этой функцией, включаем его и смотрим на обороты двигателя и скорость. Они не должны дергаться и оставаться статическими.

Измените задание скорости. Тахометр и спидометр должны плавно изменяться, либо увеличиваться незначительно, либо уменьшаться. Опять же, рывков и пинков не допускается.

Контроль датчиков

Необходимо всегда быть уверенным в исправности всех датчиков, ведь в условиях длительной езды нужно быть уверенным в безопасности поездок. Если какой-либо из датчиков перестает функционировать, это может повлечь за собой неполадки в работе целого узла. При повреждении датчика контроля скорости блок управления делает следующее: сначала переводит ремень трансмиссии в среднее аварийное положение, после чего двигатель начинает экстренное торможение. Вследствие этого возможно деформирование ремня.

Эксплуатация вариатора с пробегом подразумевает замену датчиков скорости, уровня и давления масла.

Устройство и виды вариатора

Вариатор – это бесступенчатая, т.е. не имеющая скоростей, коробка передач она имеет иное название CVT расшифровка Continuously Variable Transmission что переводится как — постоянно изменяющаяся трансмиссия.

Вариаторная коробка обеспечивает ощутимую экономию топлива, по сравнению с автоматом, за счет более эффективного использования мощности двигателя благодаря оптимальному согласованию нагрузки на авто с оборотами коленчатого вала. Вариаторная трансмиссия более плавная и комфортная.

Видов вариаторных трансмиссий достаточно много однако на автомобилях используют всего два тороидный и самый популярный клиноременный. Клиноременный вариатор бывает двух видов: первый в котором используется клиновидный металлический ремень и второй цепной который еще называется клиноцепной вариатор. Самый первый клиноременный вариатор Variomatic был установлен на автомобиле DAF в 1959 году.

Клиноременный вариаторЦепной вариатор

Тороидный механизм

О том, что такое вариатор, мы имеем представление из описанных выше примеров. Но что представляет собой этот зверь? Здесь устройство еще изысканнее — ремня и цепи здесь не найти. Но также есть два диска:

ведущий;
ведомый.

Также присутствуют ролики, которые способны изменить положение, исходя из конкретной ситуации. Иными словами именно с их помощью меняется передаточное число. Ролики меняют положение путем воздействия на них специальных устройств. Также они осуществляют регулировку силы их прижатия к дискам. Каждый производитель применяет собственные разработки. Nissan это гидравлический механизм, который находится под управлением электроники.

Выводы

Когда речь заходит об автомобилях, на которых действует бесступенчатая передача крутящего момента, возникает повод для негативных оценок. Причина – узел требует регулярного обслуживания, а ресурс его невелик. Вопрос о том, покупать ли авто с CVT, каждый решает самостоятельно. У трансмиссии есть преимущества и изъяны. В заключение можно дать предупреждающий комментарий – при покупке б/у авто, на котором стоит вариаторная коробка, нужно быть предельно внимательным. Владелец подержанной машины может скрыть особенности эксплуатации, а вариатор в этом плане – чувствительный вариант механической передачи.

Что в итоге

Как видно, если рассматривать преимущества вариатора, можно выделить экономичность, высокий КПД, ощущение непрерывно нарастающей тяги без толчков и рывков во время набора скорости. Что касается минусов, недостатки вариаторной коробки передач сводятся к тому, что трансмиссия данного типа требовательна к качеству техобслуживания и соблюдению правил эксплуатации.

Еще вариатор требователен к маслу, его уровню, качеству, температуре. При перегревах выходят из строя цепь или ремень, возможны повреждения валов, деформации гидравлического блока управления коробкой, который отвечает за работу вариатора. В случае поломки вариатор CVT требует крайне дорогостоящего и квалифицированного ремонта.

Также при буксировке машины с вариатором нужно помнить о правиле «50 на 50» (скорость не выше 50 км/ч и расстояние не больше 50 км). Соблюдая все вышеперечисленные рекомендации по эксплуатации и обслуживанию автомобиля, оборудованного вариаторной коробкой передач, можно продлить срок службы не только самой коробки, но и всех других не менее важных узлов автомобиля.

https://youtube.com/watch?v=5At-TFl2-Ss

Эксплуатация коробки вариатор CVT: особенности езды на машине с вариатором, обслуживание вариаторной коробки. Полезные советы и рекомендации.

Можно ли буксировать автомобиль с коробкой «автомат»: основные правила и рекомендации. Что нужно учитывать, если автомобиль с АКПП буксирует другую машину.

Какой ресурс имеют различные типы автоматических трансмиссий: средний срок службы АКПП, роботизированной КПП с одним и двумя сцеплениями, а также вариатора.

Как правильно пользоваться роботизированной коробкой передач: «однодисковый» робот, преселективная роботизированная КПП с двумя сцеплениями. Рекомендации.

Управление автомобилем с АКПП: как пользоваться коробкой — автомат, режимы работы автоматической коробки, правила использования данной трансмиссии, советы.

Пробуксовка автоматической коробки при переключении передач: основные причины, по которым пробуксовывает автомат. Диагностика коробки, устранение неполадок.

Авто с вариатором: на что обратить внимание
