Замена задних и передних тормозных колодок своими руками

Что нужно учесть, устанавливая задние дисковые тормоза

• Дисковые тормоза более эффективны, чем барабанные. Поэтому после установки дисковых тормозов на задние колеса необходимо произвести настройку регулятора давления заднего тормозного контура, иначе задние тормоза могут срабатывать раньше передних, что может стать причиной заноса задней оси.
• Для установки дисковых тормозов придется провести сварочные, фрезеровочные и токарные работы, для которых потребуется специальное оборудование. Если его нет, часть работ придется заказать на стороне.
• Автомобиль с измененной тормозной системой (с дисковыми тормозами вместо барабанных, предусмотренных производителем) не пройдет техосмотр.
• Требования к состоянию подшипников ступицы задних колес при установке дисковых тормозов возрастают. Небольшой люфт, допустимый на барабанных тормозах, может стать причиной повреждения
• Вмешательство в тормозную систему – опасный шаг. Если вы не уверены в своих возможностях, лучше отказаться от самостоятельной установки дисковых тормозов или поручить дело профессионалам.

Последовательность действий

Для работы нам будут нужны инструменты, перечисленные в списке выше. Кроме них нам потребуется жидкость для очистки ржавчины. Лучше, если это будет WD40.

1. Автомобиль поддомкрачивается, задние колёса снимаются. Открывается доступ к тормозным барабанам и задним полуосям. Полуоси тщательно оттираются от грязи с помощью ветоши, а при необходимости — обрабатываются составом WD40.

   Лучше всего чистить задние полуоси с помощью состава WD40

2. Тормозная жидкость из системы сливается в заранее подготовленную ёмкость. Из тормозного барабана извлекаются колодки, затем он снимается вместе с полуосями так, чтобы остались лишь тормозные трубки.

   Первым делом из барабана извлекаются задние тормозные колодки

3. Из полуосей извлекаются крепёжные кольца и ступичные подшипники, находящиеся под кольцами.

   Под стопорными кольцами видны зелёные ступичные подшипники, которые следует извлечь

4. Теперь полуоси стачиваются на токарном станке таким образом, чтобы их диаметр совпадал с диаметром выбранного тормозного диска (на этом этапе работы автовладельцу потребуется помощь квалифицированного токаря). После этого в полуосях сверлятся отверстия под крепёжные болты тормозного диска. Растачивание задних полуосей ВАЗ 2107 — работа для квалифицированного токаря
5. Усовершенствованные таким образом полуоси устанавливаются обратно на заднюю ось ВАЗ 2107. Сверху на них устанавливается тормозной диск и прикручивается парой крепёжных болтов так, как это показано на фотографиях выше. После закрепления дисков на них устанавливаются дисковые суппорты с колодками, задние колёса устанавливаются на штатные места и автомобиль опускается с домкратов.

Видео: ставим задние дисковые тормоза на «классику»

Итак, поменять передние тормозные диски на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — это умение пользоваться гаечными ключами и минимальное представление о работе дисковой тормозной системы. Что касается замены задних барабанных тормозов дисковыми, то здесь без помощи квалифицированного токаря обойтись не удастся.

Источники

• https://bumper.guru/klassicheskie-modeli-vaz/tormoza/kak-snyat-tormoznoy-baraban-na-vaz-2107.html
• https://provaz07.ru/tormoza/snyatie-tormoznogo-barabana-vaz-2107.html
• https://semerkavaz.ru/tormoznaya-sistema/kak-pomenyat-tormoznojj-baraban-na-vaz-2107/
• https://avto-idea.ru/remont/zamena-zadnih-tormoznyh-kolodok-vaz-2107-svoimi-rukami/
• https://semerkavaz.ru/tormoznaya-sistema/zamena-kolodok-na-vaz-2107/
• https://semerkavaz.ru/tormoznaya-sistema/zamena-zadnikh-tormozov-na-diskovye-vaz-2107/
• https://bumper.guru/klassicheskie-modeli-vaz/tormoza/zadnie-diskovyie-tormoza-na-vaz-2107.html

Когда нужно менять задние тормозные колодки

На изношенность колодок влияют сразу несколько факторов:

• условия эксплуатации;
• способ вождения;
• состояние механизма;
• качество запчастей.

Эксплуатация в неблагоприятных условиях приводит к сокращению срока службы деталей. Передние колодки (дисковые) изнашиваются в 2-3 раза быстрее задних.

Механизм может прослужить дольше, если установить новые барабанные тормоза. Однако, прежде чем произвести замену самостоятельно, нужно учесть общее техническое состояние авто

Важно не упустить момент, когда система требует обновления, иначе будут появляться все новые проблемы

Произвести смену деталей нужно тогда, когда появились признаки износа:

• выраженный скрип при торможении (свист, скрежетание, визг);
• большой ход педали;
• удары при резкой остановке;
• длинный путь торможения;
• проваливание педали тормоза в пол.

Если обнаружился один из этих признаков, нужно срочно приобрести детали. Осуществить починку своими руками совсем не сложно. Если откладывать решение проблемы, тормозная система совсем выйдет из строя и восстановить ее будет не просто.

Исправить ситуацию можно, обратившись в сервисный центр, к частному механику или самостоятельно установив колодки.

Замена задних тормозных колодок ВАЗ-2110

Сзади на десятке установлены барабанные тормозные колодки, что характерно для бюджетных автомобилей. Барабанные тормоза менять чуть сложнее, чем дисковые, это связано с тем, что из-за выработки в барабане его сложно снять, так как в паз от выработки непременно упрутся колодки и не позволят просто так слезть барабану.

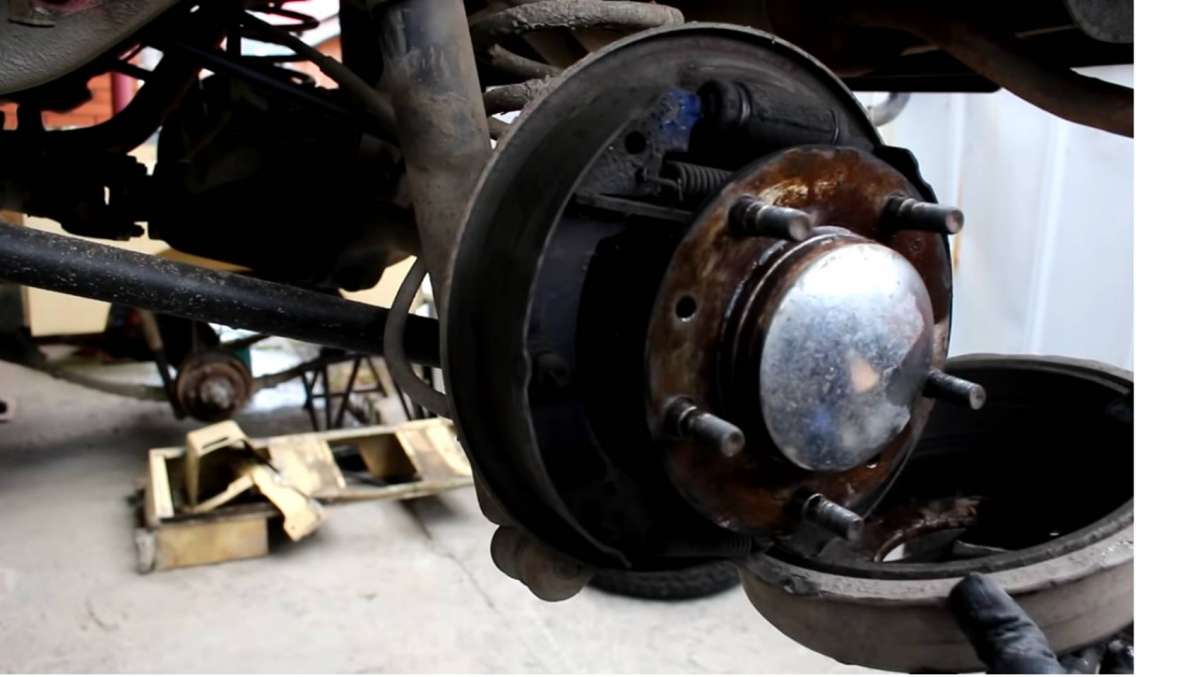

Для снятия барабана спереди откручивают два болта, которые фиксируют барабан на ступице, а после этого начинаются пляски с кувалдой и деревянной проставкой.

Дело в том, что барабан так просто не слезет, его как правило, надо сбивать. А так как он изготовлен из хрупкого металла, то на нём часто обламывается кромка, поэтому надо бить через проставку. Ничего сложного, упираем проставку с обратной стороны барабана и бьём по ней кувалдой, периодически меняя сторону. Так мы обстучим барабан по периметру, и он в конце концов слезет (или развалится?). Теперь видно колодки.

В чём проблема барабанных тормозов- не узнаешь износ колодок, пока не снимешь барабан, и когда с колодки слетает фрикционная накладка, то колесо клинится.

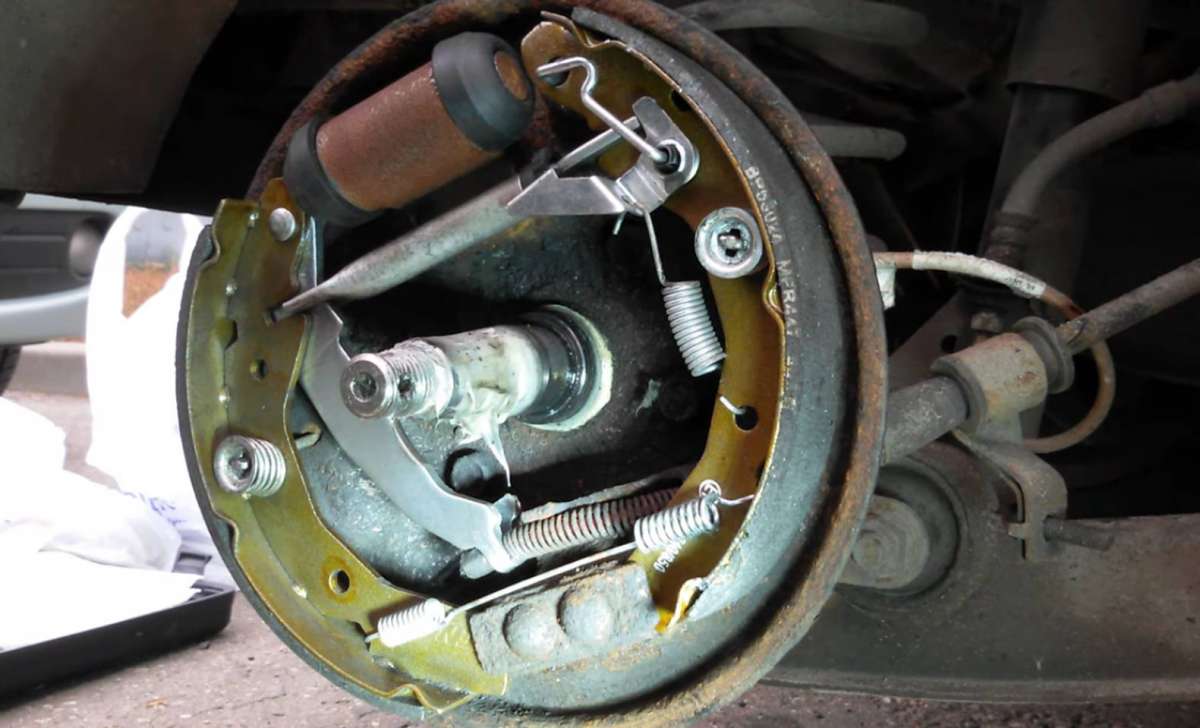

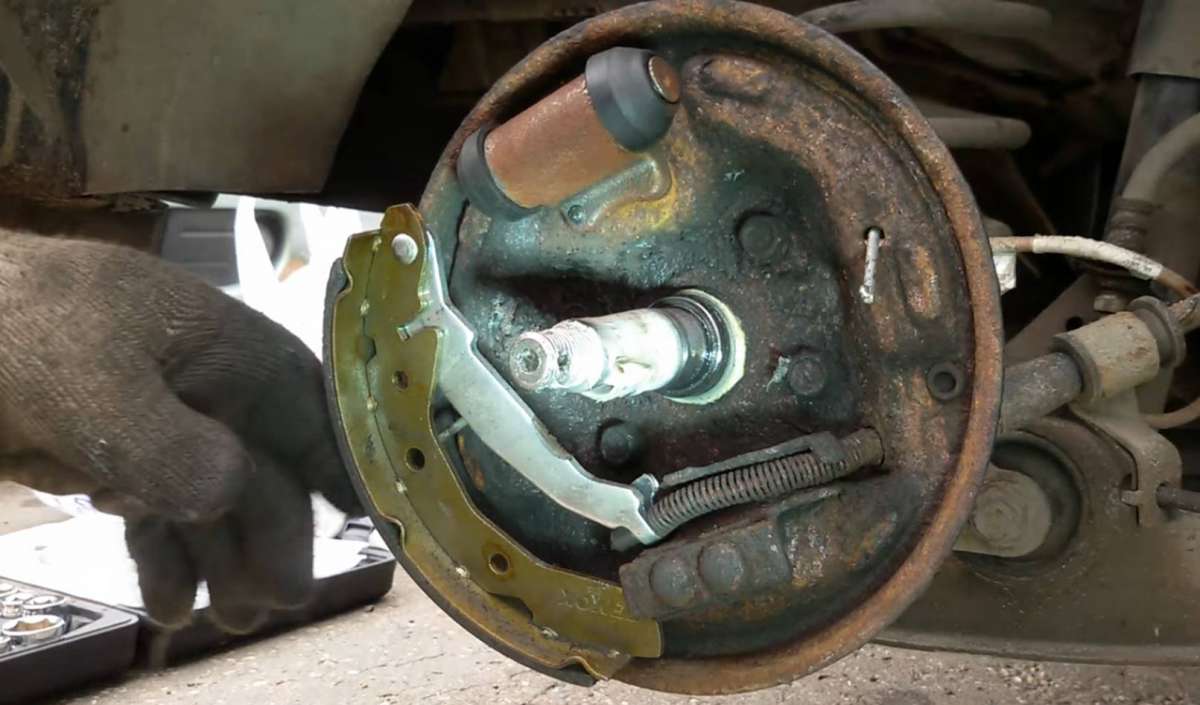

Когда добрались до колодок, всё становится проще. Чтобы снять колодки, вытаскиваем все пружины, которые сжимают колодки. Их удобнее всего поддеть простой отвёрткой.

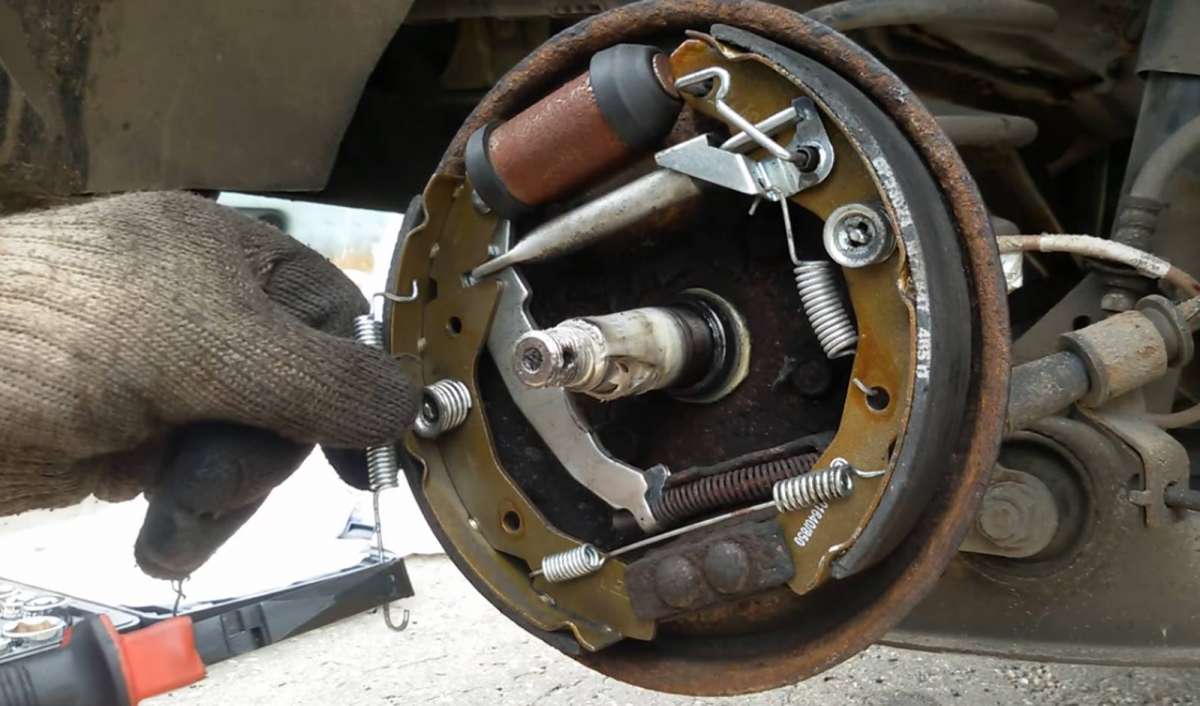

Когда пружины не мешают, колодки с лёгкостью выйдут. Сверху между колодок установлена пластина, её тоже нужно снять.

К одной из колодок будет крепиться трос ручника, он просто вставляется в паз на колодке. Вынимаем колодку из паза и ставим новую.

Собираем в обратном порядке, пружины лучше всего натягивать отвёрткой, они по ней очень хорошо скользят и прям влетают в посадочное отверстие.

Замена задних тормозных колодок (барабанные тормоза)

Перед заменой нужно провести подготовительные операции, как при замене передних колодок.

Внимание! Снимите автомобиль с ручного тормоза. Он является частью барабанного тормоза. Замена задних колодок производится в следующей последовательности:

Замена задних колодок производится в следующей последовательности:

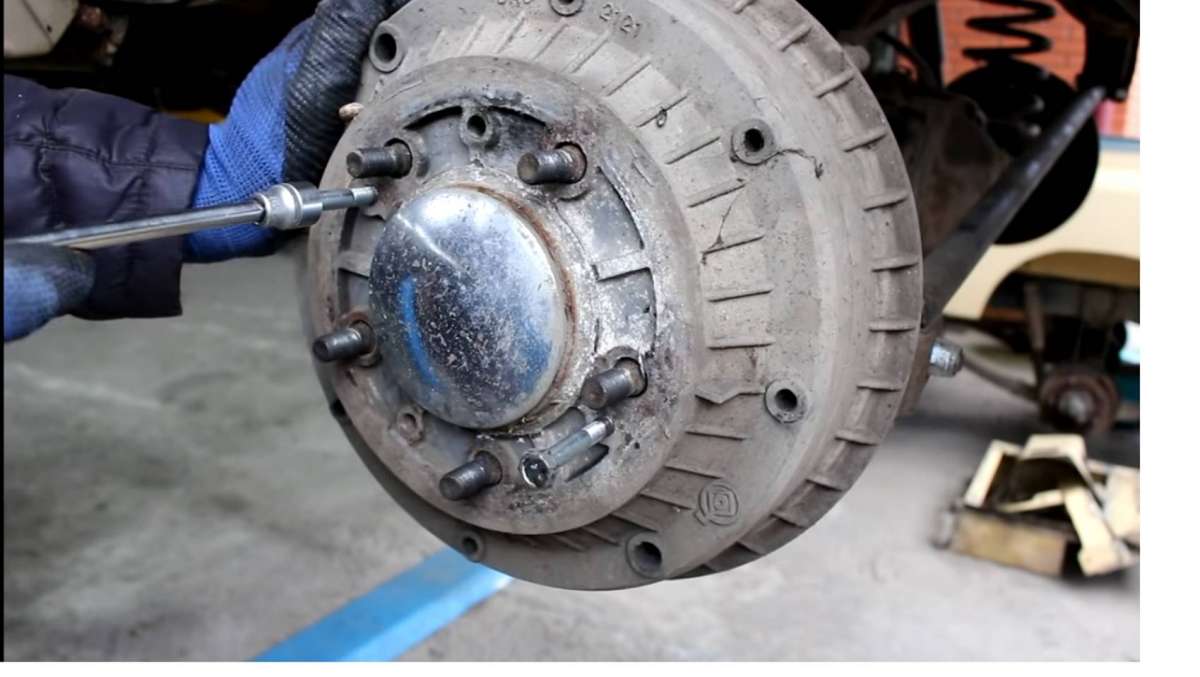

1. Отверните гайки крепления барабана.

2. Демонтируйте барабан. Если его трудно снять, то его можно легко простучать, поддеть барабан с двух сторон, снять его со ступицы. Контролировать состояние подшипника барабана.

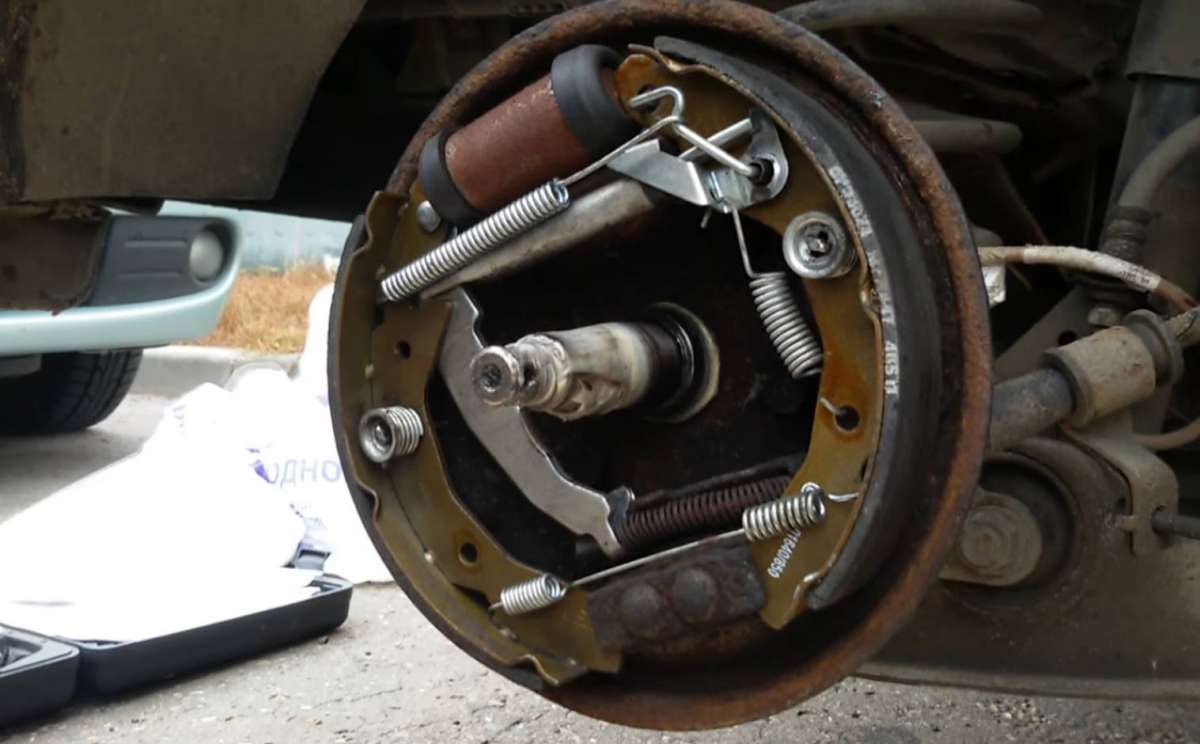

3. Изучите и запомните, а лучше сфотографируйте, расположение тяг, пружин и фиксаторов.

4. После отсоединения стояночного троса, снимите пружины, тяги.

5. Демонтируйте старые колодки.

6. Проведите сборку новых колодок с пружинами и тягами. Если вы фотографировали их расположение, проверьте правильность монтажа по фотографии.

7. Установите на место.

8. Проведите проверку (или прокачку) тормозной системы.

Видео по замене тормозных колодок (пошагово):

В этом видео показан полный процесс замены дисковых передних колодок тормозов. Такой порядок замены подходит для машин семейства Ваз 2109, 2110, 2111, 2112, 2113, 2114, 2115, Калина, Гранта, Приора, Веста, Х-Ray.

Как заменить задние тормозные колодки, смотрите в этом видео.

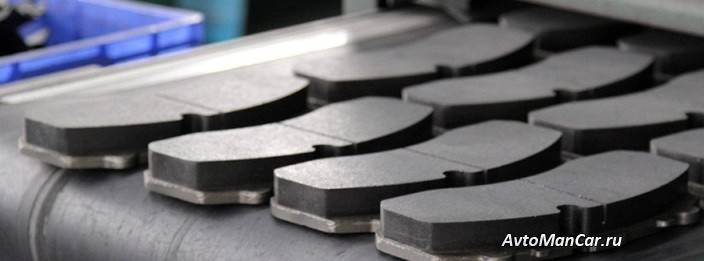

Какими бы простыми в устройстве не казались тормозные колодки, их производство сложно и занимает много времени. Важным аспектом в изготовлении тормозных колодок является разработка фрикционного материала, который удовлетворял бы всем требованиям.

Крупные компании тестируют сотни материалов в год, но лишь несколько из них проходят испытания и применяются в дальнейшем для изготовления тормозных колодок для автомобилей и мотоциклов. С ассортиментом колодок для мотоциклов советуем ознакомиться на сайте //r5.ru/kolodki-tormoznye, а автомобильные тормозные колодки изображены на фотографиях ниже.

Разумеется, перед выходом в серию новые тормозные колодки испытывают в лаборатории на динамометрических стендах. При этом в различных условиях (скорость, нагрузка) проверяется тормозной путь для того, чтобы добиться высоких показателей безопасности и качества торможения. Имитацию нажатия педали тормоза до упора проводят во время теста на прочность.

В ходе отдельного испытания проверяется шумность тормозных колодок. Для уменьшения шумности применяют противоскрипные пластины, а также снимают фаски. После установки на автомобиль тормозные колодки также подвергаются проверке на эффективность, комфорт, уровень шума.

Замена передних тормозных колодок на ваз 2114

Ремонт несложен и замену можно произвести своими силами, это под силу даже новичку, так как на передних колёсах установлена тормозная система дискового типа, которая проще задней, кстати о замене задних тормозных колодок я уже писал здесь.

Какие инструменты потребуются

Для этого необходимо иметь следующий инструмент:

• домкрат,
• баллонный ключ,
• головки,
• плоскогубцы,
• молоток,
• набор гаечных ключей,
• смазка (например WD-40),
• длинная отвёртка или шило,
• кусачки ветошь.

Процедура замены передних тормозных колодок на ваз 2114

1. Задние колёса подпереть башмаками, чтобы зафиксировать автомобиль в неподвижном состоянии, зафиксировать ручной тормоз.
2. На дисках ослабить болты колеса, домкратом поднять переднюю часть авто, подставив опору.
3. Снять колесо и тормозной механизм очистить неагрессивными моющими средствами и высушить.
4. Извлечь из кронштейна закреплённый на стойке амортизатора шланг.
5. Тормозная жидкость не полностью должна заполнять ёмкость, излишки убирают шприцом или резиновой грушей, чтобы в дальнейшем она не вылилась через открытую крышку из бачка, и после замены вливают обратно.

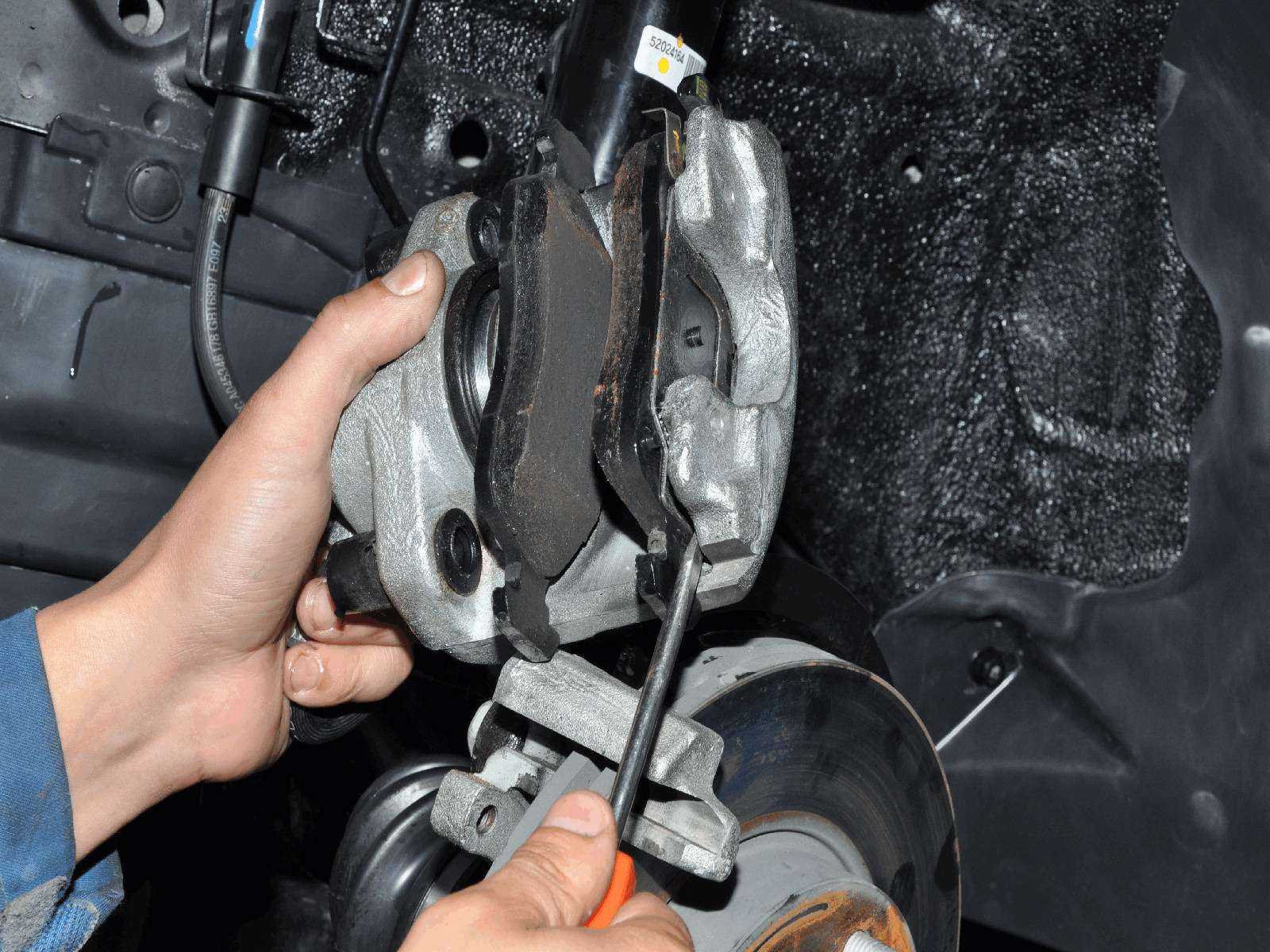

6. Плоской отвёрткой через смотровое окошко отвести тормозные колодки от диска торможения.
7. С другой стороны суппорта демонтировать болт ключом на 13 мм, удерживая штифт за шестигранную головку и не позволяя ему проворачиваться, суппорт отогнуть вверх, укрепить и избавиться от изношенных колодок.

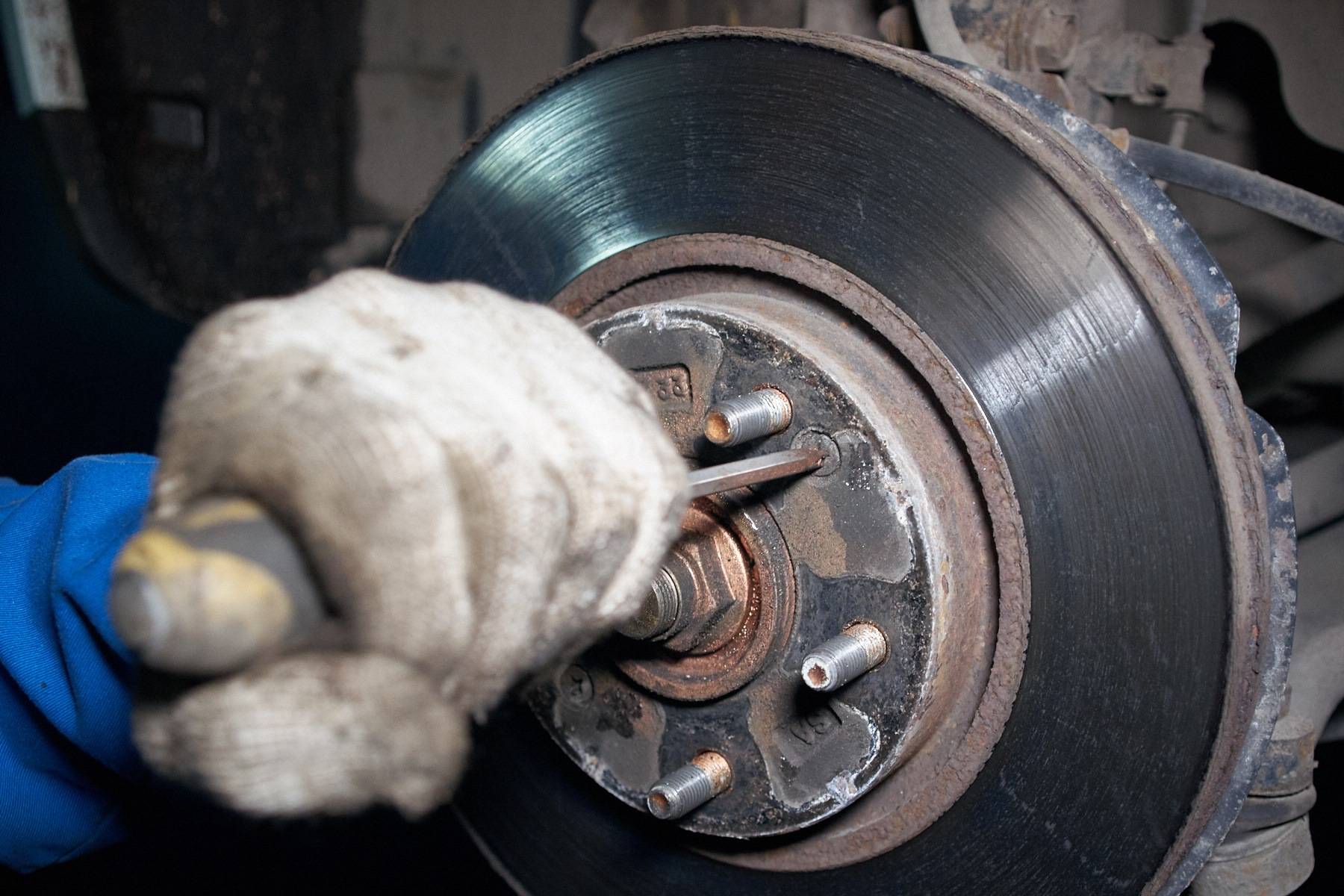

8. Толщина тормозного диска должна быть не менее 10,8 мм., в случае износа нужно обновить.
9. Перед установкой новых тормозных колодок в обязательном порядке нужно зачистить гнездо установки металлической щёткой, наждачной бумагой для максимально верной фиксации и равномерного износа, установить новые колодки.
10. При каждой замене тормозных колодок желательно извлекать направляющие, прочищать и промазывать их высокотемпературными средствами, проверять плавность движения.
11. При необходимости заменить пыльники с отверткой, если нарушена их целостность.
12. Баллонным ключом устанавливаем тормозной цилиндр. Чтобы колодки служили дольше, необходимо периодически менять уплотнительное кольцо на поршне цилиндра, так как оно позволяет минимизировать трение деталей.
13. Также необходимо удостовериться, удовлетворительно ли крепление суппорта, не нужна ли его замена, смазать его перед установкой.
14. Ход штока поршня не должен быть максимальным, это говорит о его изношенности. Вернуть шток, тормозные колодки на место, ввернуть суппорт, собрать узел.
15. Колодки меняются обязательно на обоих колёсах, так как, в обратном случае, они будут тормозить с разной интенсивностью, и автомобиль будет заносить в стороны.

Первые сотни километров с новыми колодками необходимо обкатать, осторожнее нажимая на педали тормоза, чтобы они подстроились к поношенному тормозному диску.

Как часто меняются тормозные колодки

Как уже было сказано выше, тормозные колодки – расходный материал, требующий постоянного контроля и регулярной замены во время периодического технического обслуживания. Срок службы колодок сугубо индивидуален и зависит от многих факторов.

Модель и марка автомобиля

Велика разница между тормозными системами спорткара и малолитражки. Например, у первого автомобиля колодки изнашиваются за максимально короткий срок.

Реагенты, которым посыпают дороги, пыль и грязь разрушают тормозные колодки и сокращают срок их службы.



Качество материала, используемого при изготовлении колодки

Каждый уважающий себя производитель старается использовать свой фирменный фрикционный материал. Это может быть различные сплавы, каучук, керамика и другие инновационные решения, обеспечивающие плотное соприкосновение с диском и повышенную стойкость к перегрузкам.

Таким образом, представленная информация дает нам усредненное представление о рабочих возможностях тормозных колодок, но назревает вопросы: когда нужно менять тормозные колодки и особенно многих может заинтересовать: когда менять задние тормозные колодки? Конкретного и исчерпывающего ответа на эти вопросы никто не сможет дать, но можно дать рекомендации.

Дело в том, что если, например, водитель любит быструю и рывковую езду, то и усилий при торможении будет тратиться больше, а значит и колодки, будут расходоваться сильнее. Кроме того, износ тормозных колодок увеличивается при езде в дождливую и сырую погоду, а также на пыльных и грязных дорогах.

Серьезным аргументом в вопросе частоты замены колодок является их качество. Оригинальные запчасти прослужат относительно долго, а дешевые и некачественные колодки придется менять и менее чем за 10 тыс. км.

По способу работы и конструкционным особенностям тормозные колодки автомобиля разделяют на два вида: дисковые и барабанные.

   Дисковые тормоза.

Барабанные тормоза.

Дисковые более эффективные, поэтому их устанавливают обычно на передние колеса, на которые приходится до 70% тормозных усилий.

Однако, в отличии от барабанных колодок, дисковые – менее долговечные. Срок их службы составляет примерно 20 – 40 тыс. км, при том, что задние барабанные способны прослужить до 100 тыс. км. Кроме того, эффективность торможения во многом зависит от качественного состояния тормозных дисков, срок службы которых достаточно велик и может составлять от 50 до 150 тыс. км.

Учитывая тот факт, что на передние колодки нагрузка в два – три раза выше чем на задние, то и меняются они в два-три раза чаще, чем задние. Конечно, есть определенные рекомендации, закрепившиеся в сознании технических мастеров и предлагаемых изготовителем.

Так, в среднем, тормозные колодки низкого и среднего качества рекомендуют менять:

• передние – через 10 – 15 тыс. км
• задние – через 25 – 40 тыс. км.

Колодки более высокого качества и ценового расположения рекомендуется менять:

• передние – через 15 – 20 тыс. км
• задние — через 40 – 60 тыс. км.

Барабанная тормозная система в современных автомобилях устанавливается редко и в основном на заднюю ось.

Замена барабанных колодок осуществляется в среднем через 80 – 100 тыс. км.

Это сильно усредненные рекомендации, но в то же время дающие определенные представления о службе тормозных колодок при их эксплуатации в нормальных погодных и климатических условиях при не слишком резвой езде. К тому же, стоит учесть тот факт, что замена тормозных колодок осуществляется одновременно на одной оси колес. То есть, если решили заменить колодки, то меняем сразу передние или задние. Это исключит неравномерность распределения тормозных усилий на колеса и автомобиль не будет вести в сторону при торможении.

Еще одной важной мелочью является то, что непосредственно после замены колодок, им необходимо «притереться». В этот отрезок пути, равный примерно 1-3 км, тормозная система будет работать не эффективно

Все наладится только тогда, когда площадь соприкосновения колодки и тормозного диска будет максимальной

Если же низкое качество торможения сохраняется по прошествии 10 – 15 км, то скорее всего приобретены некачественны колодки, которые необходимо заменить

Все наладится только тогда, когда площадь соприкосновения колодки и тормозного диска будет максимальной. Если же низкое качество торможения сохраняется по прошествии 10 – 15 км, то скорее всего приобретены некачественны колодки, которые необходимо заменить.

Конструкция и принцип работы тормозных механизмов

Эти механизмы устанавливаются на ступицах колес и являются промежуточным звеном между ступицей и колесом, за счет чего и осуществляется возможность замедления вращения колеса.

Зачастую дисковые механизмы устанавливаются на передней оси, а барабанные, поскольку они еще используются и как стояночный тормоз – на задней. Хотя есть и много авто, у которых дисковые тормоза стоят на обеих осях.

Принцип функционирования барабанного механизма таков: барабан с закрепленным на нем колесом свободно вращается вокруг оси ступицы, тормозные колодки, находящиеся внутри барабана находятся в сжатом состоянии. Сжатие колодок обеспечивается двумя пружинами. Нижняя часть колодок устанавливается в установочные пазы ступицы, а верхняя часть – в пазы поршней рабочего тормозного цилиндра.

При воздействии на педаль жидкость под действием усилия давит на поршни, они начинают выходить из цилиндра, толкая колодки и преодолевая усилие стяжных пружин. Колодки разжимаются и соприкасаются с барабаном. Трение, возникающее между ними, замедляет вращение барабана, а вместе с ним и колеса. Чем больше усилие передает жидкость, тем больше колодки будут прижиматься к барабану, и торможение будет происходить интенсивнее.

Снятие суппорта у дисковых тормозов при замене колодок

У дисковых механизмов конструкция и принцип работы несколько иной. Тормозные колодки устанавливаются в суппорте, которые имеет П-образную форму. Сам суппорт может продольно перемещаться на своих крепежных болтах. С одной стороны, обычно внутренней, в суппорт установлен тормозной поршень, а сам суппорт играет роль рабочего цилиндра. Поршень упирается в одну из колодок.

Работает механизм так: диск, помещенный между колодками, если не производится торможение, свободно вращается. При передаче усилия поршень выходит из цилиндра и начинает прижимать колодку к диску. Усилие, создаваемое жидкостью на поршень суппорта, не только прижимает одну колодку, оно еще и заставляет переместиться сам суппорт вдоль оси, и колодка, находящаяся с другой стороны диска, тоже начинает прижиматься к нему. Так обеспечивается двухстороннее воздействие колодок на диск.

Установка новых колодок

Процесс установки новых колодок намного легче демонтажа старых. Если все подготовительные работы окончены, то осталось только завершить начатое.

Итак, замена колодок производится следующим образом. Новые детали вставляются в скобу. Затем надевается суппорт, после чего необходимо их достаточно крепко закрутить. Специалисты рекомендуют на резьбу болтов налить небольшое количество масла, для того чтобы облегчить этот процесс.

Выполнение данной работы отнимет всего лишь около полутора часов. Однако иногда возникают проблемы, справиться с которыми самостоятельно не получается. Тогда необходимо обратиться к специалистам. Особенно актуально такое решение, когда необходима замена задних колодок, так как в этом процессе очень много тонкостей, требующих определенной квалификации.

Как менять передние и задние колодки тормозной системы

Замена передних и замена задних тормозных колодок отличаются, потому как спереди — дисковые тормоза, сзади — барабанные.

Общий порядок замены (дисковые и барабанные):

1. Открыть капот и отвернуть крышку бачка тормозной жидкости.
2. Поднять домкратом любую переднюю сторону и снять колесо.
3. Очистить от грязи тормозной диск.

Так выглядят тормозные дисковые колодки на автомобиле Шкода Октавиа

Открутить болтики направляющего суппорта и тормозного барабана, чтобы получить доступ к колодкам.
Отверткой отодвинуть колодки.
Новые колодки устанавливаем парами.
Затем надо прокачать всю тормозную систему.

Это был общий порядок замены деталей тормозной системы. Теперь рассмотрим, как правильно менять тормозные колодки на передних и задних колесах.
