Замена крестовин переднего кардана квадроцикла CF500-A

Выбор расходников и самой детали

При появлении необходимости заменить кардан или отдельные его части часто возникают трудности

Мало кто осведомлен, на что нужно обращать внимание при выборе деталей. При подборе запчастей к кардану необходимо учитывать следующее:

• размер деталей;
• метод крепежа подшипников;
• тип карданной передачи.

Кроме того, большую роль играет производитель детали. Запчасти от разных производителей, как правило, разнятся в цене и качестве. Несмотря на желание приобрести менее дорогие детали, постарайтесь выбрать максимально удачное соотношение цены и качества. Наилучшие детали и запчасти к ним выпускают немецкие и японские компании, специализирующиеся на автомобилестроительной отрасли уже несколько сотен лет.

Виды карданных валов

Тип карданной передачи зависит от назначения. Компоновка разрабатывается на стадии проектирования. Выбор, зачем нужен карданный вал конкретной конструкции определяется техническими характеристиками автомобиля. В некоторых случаях необходим монтаж многовального механизма с несколькими шарнирами.

Асинхронные

Асинхронная схема применяется во многих автомобилях с задним или полным приводом. Особенность – в процессе движения формируются неравные угловые скорости. Это происходит из-за соединения двух вилок с помощью крестовины под прямым углом. Второстепенный вал 2 раза отстает и 2 раза обгоняет главный. Для компенсации устанавливают дополнительные карданные шарниры неравных скоростей. Они монтируются на концах вала. При такой схеме допускается изменение угла между трубами до 20°. Недостаток – из-за усложнения нужно частое обслуживание, ремонт.

Синхронные

Решением проблемы асинхронных моделей стали ШРУСы – шарниры равных угловых скоростей. Они имеют различную конструкцию. На автомобилях Pegout и Renault монтируют «Трипод». В нем передача крутящего момента происходит через 3 сферических ролика. Они скользят в пазах вилки ведомого вала. Особенность синхронных карданов – возможность работать при углах отклонения до 70°. Происходит снижение вибрации, увеличивается безремонтный срок эксплуатации. Недостатки – есть вероятность повреждения пыльников на бездорожье.

Гибкая и жесткая полукарданная передача

Это одна из разновидностей карданного вала, предназначенная для компенсации угловых поворотов, небольшого изменения расстояния между КПП и задним мостом во время движения. Упругое звено изготавливается из резинотканевого материала или резины. Компенсация изменения угла происходит за счет сжатия или растяжения этого элемента. Жесткий карданный шарнир устанавливается в автомобилях редко. Причина – низкая степень надежности, повышенный шум во время работы. Конструкция применяется для компенсации дефектов монтажа.

Как проверить состояние карданного вала

Первые признаки появления неисправностей в кардане – шум и повышенная вибрация. Вторичные «симптомы» – протечка масла в месте состыковки вала с КПП, во время переключения передачи возникает стук. Для проверки необходима эстакада или смотровая яма. Нужен свободный доступ ко всем элементам, хорошее освещение.

Какие узлы необходимо проверить:

• Крепления. Проверка наличия гроверной шайбы и степени ее затянутости на гайке промежуточной опоры и соединения фланцев. Возможный дефект – появление люфта и вибрации.
• Состояние эластичной муфты. Возможно нарушение целостности, механические повреждения. Они влияют на степень компенсации смещений элементов карданного вала. Проверка – медленное вращение кардана по часовой стрелке и обратно. Должен отсутствовать люфт.
• Появление зазоров между скользящей вилкой и валом. Причина – износ деталей. Для контроля нужно повернуть вал с муфтой. Если происходят «биения», есть люфт, необходима замена скользящей вилки.
• Шарниры. Проверку удобно делать с помощью шлицевой отвертки. Она вставляется в проушины вилок. Признак неисправности – при движении есть люфт.
• Подвесной подшипник. Если во время раскачивания вала наблюдается биение подшипника, это указывает на его замену.

Балансировку кардана рекомендуется делать на стенде. Для этого на вал устанавливают специальные пластины-балансиры. После работы проверяется их состояние

Альтернативный способ – токарная обработка.Важно: можно попытаться сделать балансировку кардана в домашних условиях. Но это не гарантирует полное устранение дефектов

Диагностика

Машина ставится на яму либо подъёмник. Передача устанавливается в нейтральное положение. Под автомобилем происходит осмотр механизма. Внимательно нужно изучить сальники крестовин. Необходимо зафиксировать эту деталь и начать вращать кардан. При отсутствии зазора и наличии посторонних звуков во момент вращения заменяется только смазка. Возможно, саму крестовину менять не придётся. Этих деталей в механизме две. Проверять стоит каждую крестовину

Особое внимание уделяют задней детали, на неё попадает больше грязи и воды во время передвижения

Что может быть неисправно:

• Люфт детали.
• Игольчатый подшипник износился.
• Сама деталь пришла в негодность.
• Протечка смазки.
• Повреждение уплотнительного кольца.
• Посторонние звуки во время движения.

Как заменить крестовины карданного вала на ВАЗ 2101-ВАЗ 2107?

Примечание! Если решили крестовины менять то и подвесной подшипник тоже рекомендуем отправить под замену, при его покупки смотрите за тем чтобы резина была у него эластичная (Не в коем случае не берите подшипник с твёрдой резиной), чтобы подшипник вращался без заеданий и без зацепов, если такой подшипник найдёте то его и приобретайте, как его поменять, читайте в статье под названием: «Замена подвесного подшипника на автомобиле»!

1. Сперва снять сам вал придётся с автомобиля, снять его не составит никакого труда но вот только перед тем как это сделать, обязательно промаркируйте его положение относительно редуктора и относительно коробки, потому что при обратной установке вала, он должен будет встать точно так же как и был установлен ранее, в противном случае балансировка у вала нарушится и когда машина заведется, будет сильная вибрация передаваться на кузов и будет происходить повышенный износ деталей карданного вала (А о том как его снять, было подробно описано в статье под названием: «Замена карданного вала на автомобиле»).

2. После того как карданный вал снят с машины, возьмите маркер или же кёрнер или с помощью них сделайте метки на вилках карданных шарниров (Если ранее они не были сделаны), теперь подденьте при помощи спец. щипцов все четыре стопорных кольца (см. фото ниже, рекомендуем перед тем как их поддевать запомнить хоть немного как кольца стояли, или ещё лучше сделать метки как это на маленьком фото показано, во время установки новых колец, их нужно будет установить примерно так же) и приступайте к снятию крестовины.

3. Для снятия Вам понадобятся головки или же спец. оправки для выпрессовывания подшипников крестовин и молоток, подложив что то под нижнюю часть (Чтобы вилки карданного вала на весу были) выбейте крестовину вместе с подшипником вниз и наклонив её, вытащите из отверстия в вилке, тем самым вилки разъединятся и вам останется выбить крестовину из последней вилки.

4. Из последней вилки выбить её будет сложнее, так же приложив головку и подложив что ни будь под низ (Чтобы вилка на весу была, смотрите фото ниже), попытайтесь её выбить сверху и наклонив крестовину, выньте её из нижнего отверстия как это на маленькой фотографии показано.

Примечание! Другая крестовина которая располагается в том месте где кардан к редуктору цепляется, снимается точно так же, снимать крестовины вообще не бойтесь, они под замену, поэтому с ними можно делать что хочешь, выбивать, пилить и так далее, главное вилки не повредите карданных валов и тогда всё нормально будет!

5. Установка крестовин начинается с того, что с них нужно будет снять по две чашки и тогда крестовина станет намного компактней и с лёгкостью её можно будет засунуть в вилку, после засовывания эти чашки устанавливаются на своё место при помощи молотка из мягкого металла и прокладки, забивать чашки нужно до того, пока канавка не будет хорошо видна в которую стопорное кольцо устанавливается, когда всё завершите, то же самое проделайте с другими двумя чашками и установите ещё одну вилку (Главное всё по меткам сориентируйте) и кстати, при установке чашек и их снятии будьте аккуратны, потому что внутри них находятся шарики, которые нельзя рассыпать, так как их очень сложно будет засунуть обратно (см. маленькое фото).

Примечание! Во время проведения всей работы, могут возникнуть такого рода проблемы: Не снимаются крестовины из-за того что они закисли (Заржавели), бороться с этим можно при помощи керосина, просто смочите им детали или чем то наподобие такой жидкости и потрите металлической щёткой это поможет и кстати, когда крестовины будут сняты, их посадочные места с помощью щётки зачистите, особенно те места куда стопорные кольца устанавливаются, это обязательно!

Дополнительный видео-ролик: Наглядная инструкция по замене крестовин карданного вала, показана в видео-ролике который расположен чуть ниже:

Ремонт карданных валов

Сервисный центр Моторные технологии предлагает полный спектр услуг по ремонту карданных валов, балансировке карданных валов, изготовлению карданного вала по параметрам заказчика.

Существует несколько версий об истории возникновения и первых упоминаниях о шарнирной карданной передаче. Общепризнанный факт, что этот тип передачи крутящего момента получил название от фамилии Джероламо Кардано. Итальянский ученый, математик, инженер, философ во время изучения передачи энергии в процессе вращения предложил конструкцию шарнирной опоры, которая позволяла предмету, закрепленному в ней, вращаться в разных плоскостях, либо оставаться в одном положении не зависимо от вращения и вибрации самой опоры. Этот тип подвеса объекта был также представлен Леонардо да Винчи раньше чем Джероламо Кардано описал его в своей книге «Хитроумное устройство вещей» в 1550 году. О шарнирной передаче есть также упоминания из Греции в третьем веке до нашей эры, а также из Китая в еще более раннее время.

До нас карданная передача дошла в достаточно сложном виде. Производители крупнотоннажного коммерческого транспорта приложили все усилия, чтобы добиться высокой надежности и износостойкости узлов карданного вала: крестовин, шлицевых соединений и подвесных опор, при этом конструкции подобных карданов максимально просты. Наименьшее количество узлов и их высокие мощностные и прочностные характеристики — залог большей надежности кардана. Карданные валы тяжелых грузовых автомобилей так же требуют обслуживания и ремонта. При частых больших нагрузках даже очень мощные крестовины и шлицевые соединения выходят из строя. За многие годы работы специалисты Сервисного центра Моторные Технологии накопили большой опыт ремонта карданных валов грузовой и специальной техники. Наиболее сложными операциями с грузовыми карданными валами являются замена шлицевых соединений и изменение длинны вала (замена трубы).

В конструкциях более легких грузовых и внедорожных автомобилей используются карданные валы более сложные по конструкции — с большим количеством узлов и деталей, призванных обеспечить более высокие скоростные характеристики и уровень комфорта.

Легковые автомобили с задним и полным приводом наделяются производителями максимально легкими карданными валами с высокой точностью исполнения узлов и деталей. Скорость вращения кардана очень высока, а при эксплуатации высокоскоростного легкового автомобиля даже мельчайшие недостатки производства, несоответствия посадок и износ деталей дают вибрации и шумы. Избежать раннего износа дорогостоящих узлов карданного вала позволит своевременная диагностика и регулярное обслуживание карданного вала при возможности, заложенной производителем.

Специалисты Сервисного центра Моторные Технологии смогут разобрать карданный вал на части, заменить основу — трубу — карданного вала, заменить часто выходящие из строя шлицевые соединения, вилки, несменные крестовины методом кернения, шрусовые соединения и как подвесные опоры в сборе, так и подшипники отдельно.

Наша задача провести ремонт и обеспечить гарантированную эксплуатацию карданного вала с соблюдением всех заводских параметров и характеристик, при минимальных затратах клиента. Знание всех режимов и нюансов работы карданной передачи позволяет специалистам гарантировано определять узлы, которые требуют ремонта, предугадывать вероятность и ресурс эксплуатации большинства деталей карданного вала и давать правдивую точную информацию клиенту Сервисного центра — какую запчасть нужно менять, а что из оригинальных запчастей лучше оставить, чтобы обеспечить долгую и надежную работу кардана.

Завершать ремонт карданного вала лучше балансировкой. Эту операцию мы производим на балансировочном стенде с ЧПУ, установленном в цехе в г. Пенза на улице Аустрина д. 63. Качественное современное оборудование позволяет точно отбалансировать карданный вал. Мы советуем проводить эту операцию большинству клиентов. После проведения даже несложных работ по смене крестовин со стопорными кольцами геометрия и поведение вала после установки на автомобиль меняется. Водитель может и не ощутить незначительную вибрацию, но ведущие и ведомые агрегаты, коробка передач, раздаточная коробка и редуктор будут получать дополнительную нагрузку и, как следствие, лишний износ, особенно при эксплуатации на высоких скоростях.

Причины неисправности и способы их обнаружения

У данного устройства можно обнаружить множество видов неисправностей, каждая из которых является следствием каких-либо причин. Такими неисправностями могут служить:

• Утечка масла
• Стук и вибрация при заведении автомобиля и на высоких скоростях
• Скрип детали
• Люфтовая вибрация
• Звон или свист.

Прежде чем начать извлекать карданный вал, внимательно осмотрите механизм и все, что находится вокруг — это необходимо для обнаружения проблемы. В случае если дело в ослаблении крепления болтов, не составит труда более надежно закрепить их и избавиться от надоедливого стука. В более серьезных неисправностях может потребоваться замена шарнира или крестовины. Также одной из распространенных проблем является загрязнение кардана. Для устранения необходимо лишь очистить механизм от налипшей грязи.

Если вы слышите шуршащий звук, то неполадки сосредоточены в подвесном подшипнике. Когда он исправен, при вращении не слышно посторонних звуков, вращение происходит тихо и плавно.

Замена крестовины рулевого вала Лексус RX300

Замена крестовины рулевого вала процесс не трудоемкий, но требует особой точности и квалификации автомеханика.

Вывешиваем автомобиль на подъемнике, выставляем ровно руль и фиксируем его. Делается это для того, чтобы после установки вала обратно руль принял ровно то же положение, что и до замены. Откручиваем колесо для удобства доступа к нижней части крепления вала и откручиваем крепление вала из салона.

Затем откручиваем нижнюю часть крепления вала и разъединяем его. Предварительно желательно пометить положение вала с обоих концов. Вынимаем вал из кузова.

Устанавливаем вал в тиски для удобства демонтажа крестовины. Срезаем старую крестовину под корень. На фото видно, что ролики крестовины проржавели — это и оказалось основной причиной выхода из строя крестовины рулевого вала. В основном, этому способствует агрессивная окружающая среда, пыль, грязь и дорожные реагенты.

После демонтажа старой крестовины посадочное место чистят от остатков кернения старой крестовины. Делается это для того, чтобы при запрессовке новую крестовину не закусывало и она вращалась ровно и плавно. После чистки запрессовываем первую чашку в посадочное отверстие.

Собираем оставшиеся части воедино. Для фиксации чашек крестовины мы используем сварные точки. Это позволяет намертво зафиксировать положение чашек и предотвращает их выпадание в дальней шем. После этого вал устанавливается на место в обратном порядке и проверяется его работоспособность. После проверки автомобиль готов к эксплуатации. На этом замена крестовины рулевого вала Лексус RX 300 закончена.

Все работы производились в нашем автосервисе «Тойота-Люблино»

Стоимость замены крестовины рулевого вала можно узнать здесь

По непонятным вопросам и для записи звонить по номеру — +7(495) 5071641.

Какие основные части имеет карданная передача?

• Части, способные изменять угол и длину передачи – шлицевая муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
• Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
• Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
• Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
• Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
• Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
• Промежуточная карданная опора крепится на кронштейн (15).
• Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
• Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
• Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
• У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Устройство крестовины кардана

КК представляет собой шарнир, обеспечивающий соосность всех вращающихся элементов, и состоит из:

• чашек;
• игольчатых подшипников;
• стопорных колец;
• уплотнительных манжет.

Каждая КК имеет четыре чашки, которые являются выступающими элементами узла. Все их необходимо периодически проверять на вращение, которое должно быть плавным и ровным. Для проверки наличия смазки чашки легко снимаются.

Крестовина кардана имеет достаточно простое устройство: 1 — крестовина; 2 — сальник пластмассовый; 3 — сальник резиновый; 4 — игольчатый подшипник; 5 — фиксатор; 6 — чашка; 7 — стопорное кольцо

Подшипники предназначены для движения крестовины в разных плоскостях. Игольчатые элементы, расположенные в чашках, фиксируются с помощью стопорных колец и предотвращают смещение подшипников во время вращения. Размер колец зависит от диаметра осевого зазора. Подбирают их с помощью четырёхлепесткового щупа, которым измеряют расстояние от чашки до края канавки — это и будет диаметр ограничительного кольца. В зависимости от размеров крестовин на ВАЗ 2107 устанавливаются кольца толщиной 1.50, 1.52, 1.56, 1.59 или 1.62 мм.

Как заменить крестовину карданного вала

При возникновении характерных постукиваний из-под авто и вибраций в салоне, есть вероятность, что придется менять крестовину карданного вала. Опытный водитель всегда заметит непривычную работу автомобиля, тогда как новичкам рекомендуется проходить регулярную диагностику на СТО.

Самостоятельная диагностика

Проверить состояние карданного вала можно самостоятельно. Для этого понадобится установить автомобиль на «яму» и провести тест: одной рукой удерживать вал, а другой — фланец ведущей шестеренки редуктора, при этом пытаться провернуть их друг к другу. При возникновении даже небольшого люфта, причина неисправности кроется в крестовине.

Важно: при работах с крестовиной карданного вала рекомендуется отметить вилки крестовин, чтобы последующий монтаж прошел без проблем

Как снять и установить крестовину кардана

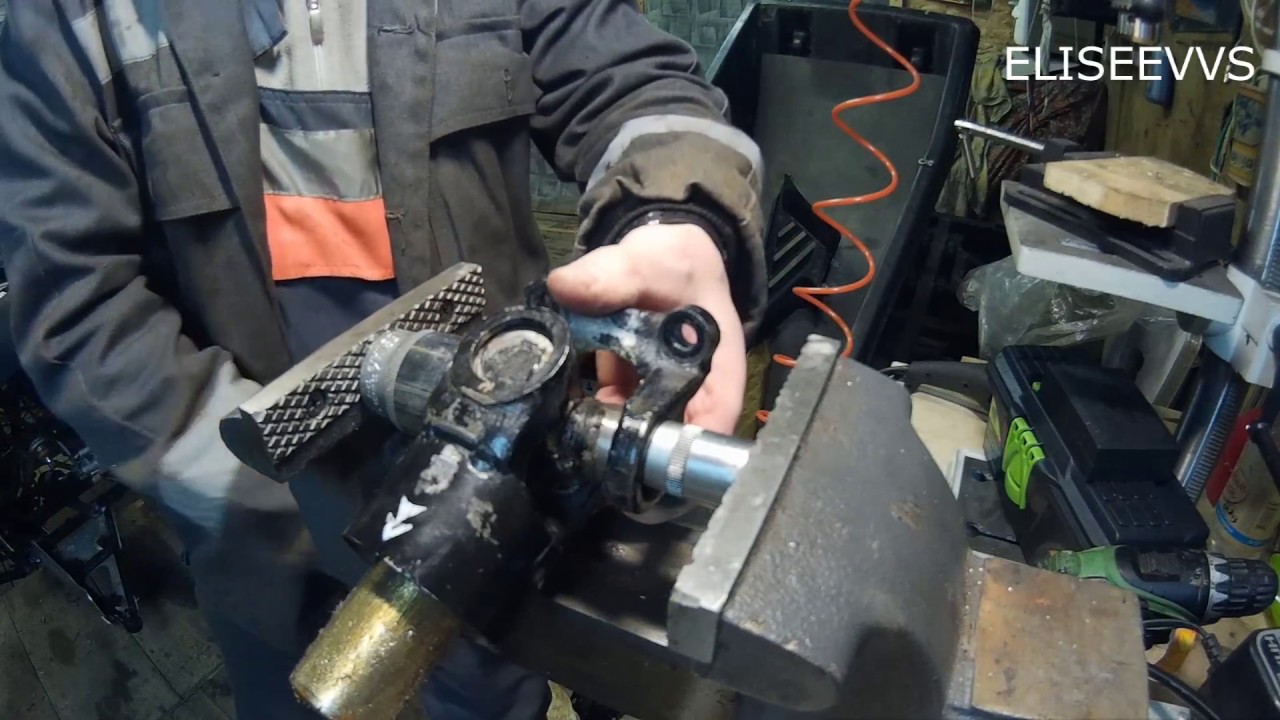

Первым делом острыми плоскогубцами убирают стопорные кольца. Посредством молотка и мягкой выколотки снимают подшипники из вилки.

В ходе выдавливания подшипников могли образоваться заусеницы, которые следует убрать напильником. Пазы и посадочные отверстия очищаются посредством мелкой «наждачки».

Во вторую очередь устанавливают новую крестовину, для чего снимают обе чашки, заправляют новую деталь в «ушко» и надевают одну чашку, при этом важно не рассыпать иголки. При помощи выколотки осаждают чашку до выемки стопорного кольца, после чего устанавливают ее и переворачивают карданный вал

При помощи выколотки осаждают чашку до выемки стопорного кольца, после чего устанавливают ее и переворачивают карданный вал.

Третьим шагом становится — запрессовка чашек, для чего крестовину сдвигают в сторону чашки и действуют аналогично вышеописанным манипуляциям. Согласно заверениям специалистов. Вторую чашку устанавливать сложно, но доступно.

Важно: при установке крестовины кардана обязательно нужно смазать детали, кроме самих шипов, так как может образоваться воздушная подушка. Рекомендации по демонтажу и установке крестовины кардана

Рекомендации по демонтажу и установке крестовины кардана

При сборке шарниров важно исключить перекосы, иначе вновь придется снимать крестовину. При работе с выколоткой и молотком не стоит усердствовать, чтобы не повредить крестовину

При работе с выколоткой и молотком не стоит усердствовать, чтобы не повредить крестовину.

Монтаж кардана производится в обратном порядке, при этом стоит воспользоваться оставленными метками. Чтобы определить кардан в муфту на шлицы нужно слегка пристукнуть по торцу фланца.

В список инструментов, необходимы для замены крестовины карданного вала входит молоток, плоскогубцы, рожковые и торцевые ключи, отвертки и металлическая выколотка из меди или алюминия.

Именно те ощущения. Опыт эксплуатации шин Bridgestone Turanza T005.

Смотреть все фото новости >>

Крестовина карданного вала, устройство, признаки неисправности на слух водителя

ВОМ является частью трансмиссии всех полноприводных и заднеприводных автомобилей. Это вал, который передает крутящий момент от коробки передач или коробки передач на редуктор заднего или переднего моста. Следует отметить, что карданный вал настолько уникален и прост, что его конструкция не менялась на протяжении многих десятилетий.

Карданные валы могут быть одно-, двух- и трехсекционными. Они состоят из нескольких элементов — двух крестовин, вала, уплотнений, выдвижных вилок, деталей крепления и многих других элементов, которые обычно зависят от конструкции. Вес, толщина и длина вала определяются габаритами автомобиля. Стоит отметить, что спорткары обычно комплектуются односекционными валами. Например, в конструкции Nissan GT-R используется односекционный кардан.

Карданный вал — одна из самых требовательных к обслуживанию частей автомобиля. Его демонтаж довольно прост, а ремонт заключается в замене подшипника подвески и крестовины.

К признакам поперечного отказа карданного вала могут относиться:

• Ощущение бега и стука в шасси.
• При трогании можно услышать отчетливый металлический лязг из ходовой части.
• Наличие вибрации в салоне автомобиля.

Принцип работы

Он очень и очень прост. Вся работа вала по передаче крутящего момента выполняется при помощи шарнирных соединений. Так, энергия вращения может передаваться от вала КПП на мосты, если валы находятся в разных плоскостях. Шарнирами являются крестовины. Именно благодаря им происходит вращение под переменными углами. Эта деталь часто выходит из строя и требует ремонта. Замена крестовин кардана необходима, если угол вращения — больше 20 градусов. Деталь подвергается огромным нагрузкам и очень быстро изнашивается. В результате вал теряет свой баланс, стучит и вибрирует.

Операция по замене выполняется довольно просто, а сам вал – это один из самых ремонтопригодных механизмов в автомобиле. Снять эту конструкцию очень просто. Ремонт заключается в установке новых комплектующих.

Признаки неисправности крестовины, требующие ее замены

В среднем ресурс оригинальной крестовины при правильной эксплуатации и своевременном ТО автомобиля составляет порядка 150 тыс. км. Однако, несмотря на долговечность этой детали, следует учитывать, что она подвергается серьезным нагрузкам (особенно на грузовых авто и на плохих дорогах) во время движения. Поэтому в результате, например, залета под днище автомобиля камней крестовина может быть частично или полностью разрушена.

О неполадках с крестовиной и о необходимости ее диагностики может сигнализировать:

• появление вибрации автомобиля на поворотах или при наборе высокой скорости (до 100 км/ч);
• шумы в трансмиссии или стуки, скрежет кардана при движении.

В этих случаях диагностику, ремонт или замену крестовины откладывать нельзя. Т.к. в результате даже незначительной ее неисправности возможно ухудшение работы (а то и выход из строя) КПП, а также износ иных узлов и деталей автомобиля, что в результате грозит ДТП.

Снятие и разборка узла

Для облегчения работы рекомендуется включить первую или вторую передачу, что заблокирует кардан. Прежде чем приступить к снятию карданного вала обязательно, стоит пометить положение вилок относительно вала и фланца редуктора. Это позволит вам правильно установить кардан при сборке, тем самым избежать дисбаланса и биения.

Для начала требуется освободить болты крепления задней вилки к фланцу редуктора. Сделать это можно используя рожковые ключи (обычно типоразмера 12-13 мм). Затем демонтируем промежуточную опору подвесного подшипника. Удобнее будет использовать торцовый ключ или головку на 13. Теперь вам остается только аккуратно вытащить карданный вал из шлицев со стороны коробки передач.

После снятия вала его обязательно нужно очистить от грязи. Используя специальный съемник или подручные средства (плоские отвертки и шило), извлеките стопорные кольца из проушин вала и вилки карданного шарнира. Будьте предельно осторожны и берегите глаза. Стопорные кольца изготовлены из пружинной стали, поэтому при их снятии подручными средствами они имеют свойство вылетать из канавок в неизвестном направлении.

Далее необходимо подобрать цилиндрическую проставку диаметром немного меньше проушины на валу. Старая крестовина уже отработала свой ресурс и не представляет для нас никакой ценности. Поэтому ударами молотка через проставку выбиваем пробку, противоположную направлению удара. Аналогичным образом необходимо удалить оставшиеся пробки и извлечь крестовину.

После того как крестовина извлечена, хорошенько очищаем проушины от оставшейся грязи, дабы она не попала в новые подшипники при сборке. Можно использовать бензин и кисть. После очистки стоит внимательно осмотреть проушины. В случае необходимости напильником круглого сечения удалить образовавшиеся задиры внутри проушин. Пробка должна входить с небольшим натягом, но ее не должно закусывать.

Основные неисправности карданного вала

Дефекты, возникающие в кардане, могут иметь различные внешние признаки. Среди наиболее характерных – удары под днищем авто, вибрация и гул, особенно сильный при разгоне. Характер признаков может многое сказать о том, какие части придется заменить.

Ряд несложных неисправностей вполне поддается ремонту своими руками. Для успешного выполнения процедуры необходимо обладать хотя бы минимальными знаниями устройства КВ, а также иметь набор инструментов. Если проблема серьезная, то лучше доверить ее решение профессиональным сервисам. Самостоятельное вмешательство в данном случае может привести кардан в неремонтопригодное состояние.

1. Удары, пинки при включении коробки передач

Если трогание с места сопровождается металлическими ударами, а при разгоне ощущается вибрация:

• Первым делом нужно осмотреть крестовину на карданному валу. Весьма вероятно, что она разрушилась. А удары – следствие люфта в игольчатом подшипнике. В данном случае необходимо заменить деталь.
• Также необходимо проверить степень затяжки болтов карданного вала
• Подвижные шлицы также изнашиваются с образованием люфта. В случае обнаружения дефекта необходимо заменить шлицы.
• Удары могут быть вызваны люфтом в неподвижных шлицах подвесного подшипника. Данная неисправность также устраняется лишь заменой деталей.
• Возможен люфт ШРУСа кардана. В некоторых случаях достаточно перебрать шарнир с заменой смазки. Если же в результате этих действий неисправность не ушла, нужно менять ШРУС.

2. Скрип с постоянным или периодическим характером

При нажатии на педаль акселератора может появляться скрип или писк. Рекомендуется внимательно изучить его особенности, в первую очередь определить – постоянно или периодически возникает посторонний звук. Например, при прогреве машины скрип уходит или остается.

• Заклинивание крестовины кардана, которое также проявляется вибрацией. Явный признак такого дефекта – ржавые подтеки из сальника игольчатого подшипника. Придется потратиться на замену крестовины, так как старая уже повреждена игольчатым подшипником.
• Изношен подшипник промежуточной опоры карданного вала. Такой результат диагностики влечет за собой замену неисправного элемента. Дефект часто проявляется при низких температурах.

3. Постоянный гул, вой или свист, нарастающий со скоростью

Гул, шум или свист постоянного характера, лишь увеличивающийся по мере разгона машины, свидетельствует о неисправности подшипника промежуточной опоры. Значит, смазка в нем уже высохла, и в него проникла влага, вызвав коррозию.

В данном случае не обойтись без тщательной диагностики промежуточной опоры. Если результаты подтвердят неисправность подшипника, нужно как можно быстрее заменить его новой деталью.

Вероятна ситуация, когда подшипник заклинивает. В этом случае он проворачивается в посадочном месте, куда его запрессовывают на заводе. Если это произошло, то просто заменой подшипника уже невозможно решить проблему. Нужно либо восстановить посадочную поверхность, либо менять и эту деталь.

4. Масляные подтеки в месте примыкания кардана к коробке передач

• Там, где соединяется карданный вал и коробка, есть приемный фланец с сальником. Это уплотнительное кольцо с течением времени теряет эластичность и способность обеспечить герметичное соединение. Поэтому необходима периодическая замена сальника.
• Если конструкция КВ такова, что подвижные шлицы соединены с КПП, следует осмотреть шлицевую втулку. Вероятно образование заусенцев и шероховатостей на этом элементе. Есть два возможных пути решения проблемы. Хорошо, если получится убрать эти дефекты наждачной шкуркой. Если же не помогло – тут только замена шлицов.

5. Звон в карданной трубе

• Крышка, предохраняющая от проникновения смазки в трубу, может отвалиться. Проблему решают разрезанием КВ и фиксацией крышки при помощи сварки.
• Произошло отслоение или обрыв опоры сердечника, сделанного из свинца. В продаже нет труб со свинцовыми сердечниками, поэтому придется заменить кардан целиком.
• Образовавшаяся во время сварки карданного вала окалина может остаться внутри. Чаще всего водитель никак не замечает этого. Но бывают случаи, когда особенно большие куски окалины звенят во время движения. Необходимо разрезать кардан и извлечь их.

6. Звон от карданного вала

Наиболее вероятная причина звона – плохое крепление грязеотражателя промежуточной опоры. Нужно выставить его по центру и приварить в четырех местах.

7. Скребущий или шоркающий звук во время движения

Карданный вал во время вращения задевает детали корпуса авто. Наиболее часто кардану мешают картер КПП или детали выхлопной системы.

Итог

Карданный вал — это необходимый элемент для автомобилей, вынужденных преодолевать долгие и тяжелые дороги, ездить по бездорожью и разбитым улицам. Данная деталь присутствует не в каждом автомобиле, однако их можно встретить во многих машинах. Главным достоинством кардана является его износостойкость и прочность. В ходе развития технологий выпускаемые карданы становятся все более надежными и долговечными. Однако даже самая прочная деталь требует ухода и регулярного обслуживания

Обращайте внимание на срок службы карданного вала по мануалу и старайтесь проверять его исправность до предполагаемой даты выхода из строя. Своевременная диагностика и ремонт позволят кардану прослужить гораздо дольше и избежать дорогостоящей замены. При регулярном осмотре компонентов вала можно на ранних этапах обнаруживать неполадки и заменять лишь отдельные компоненты механизма

При регулярном осмотре компонентов вала можно на ранних этапах обнаруживать неполадки и заменять лишь отдельные компоненты механизма.
