Вал приводной – разбираем в деталях конструкцию и поломки + видео

Полуоси и приводной вал в трансмиссии автомобиля

_____________________________________________________________________________________________________________________

Приводной вал и полуоси, являются весьма ответственными узлами в трансмиссии автомобиля. Приводные валы сегодня устанавливаются на переднеприводные, заднеприводные и полноприводные автомобили. Полуоси изготавливаются из прочного сплава, так как при эксплуатации они испытывают огромные нагрузки в виде скручивания и сдвига.

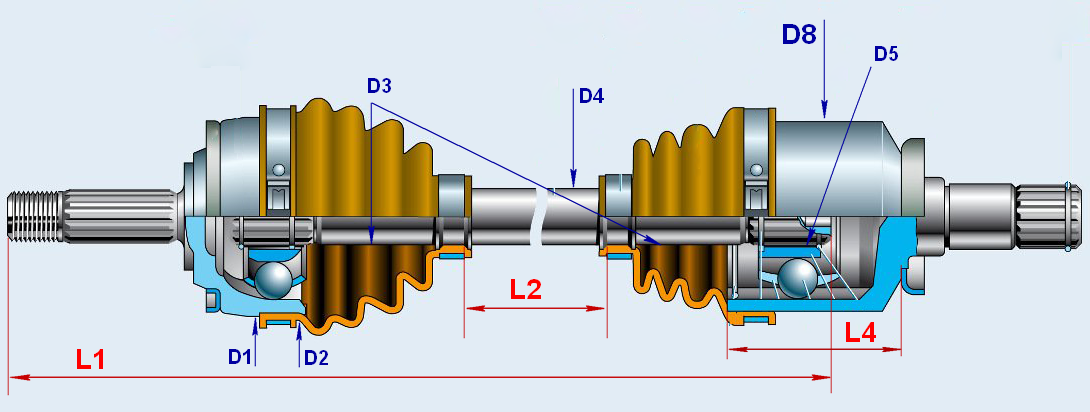

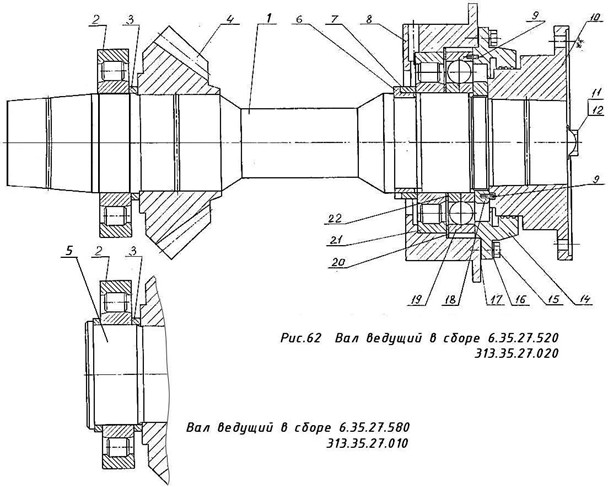

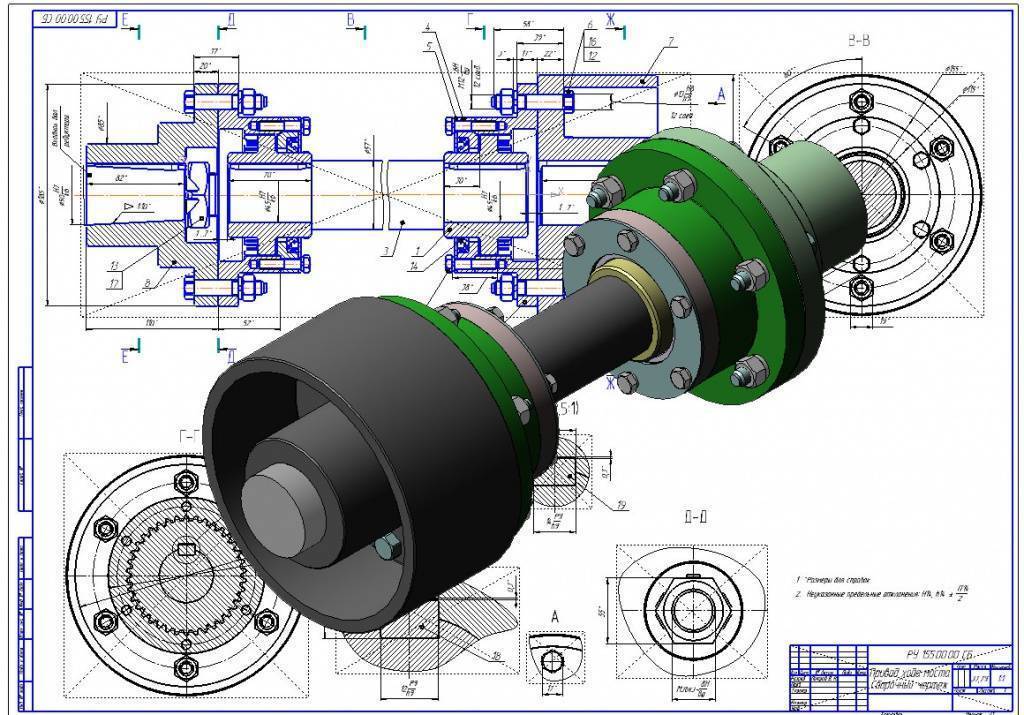

Устройство и предназначение приводных валов

Основным предназначением приводного вала автомобиля является передача крутящего момента от КПП и дифференциала на ведущие колеса. Простейший приводной вал состоит из следующих компонентов:

ось;
внутренний ШРУС;
наружный ШРУС.

В автомобиле с передним приводом внутренний ШРУС закреплен в КПП и соединен с внешним шарниром на колесе посредством жесткой полуоси.

ШРУСы соединяются и фиксируются на полуоси посредством стопорных колец, а передача вращения обеспечивается за счет шлицевого соединения шарниров и полуоси. ШРУСы позволяют ведущим колесам перемещаться в вертикальной плоскости, а также менять траекторию движения автомобиля. При исправных приводных валах автомобиль движется плавно и без рывков в любых положениях шарниров равных угловых скоростей.

В заднеприводных автомобилях с классическим задним мостом, для передачи крутящего момента на колеса также применяются полуоси, но несколько иной конструкции. В заднем мосту устанавливаются полуразгруженные и разгруженные полуоси. Разгруженные полуоси более распространены, так как в силу более совершенной конструкции испытывают значительно меньше нагрузок и служат гораздо дольше, нежели полуразгруженные.

Полуразгруженная полуось внутренней стороной закреплена в полуосевой шестерне дифференциала, а внешняя сторона оканчивается ступицей колеса, закрепленной в шариковом подшипнике. Разгруженная полуось имеет аналогичную конструкцию, однако ступица колеса закреплена уже в двух роликовых подшипниках. Данное отличие в конструкции позволяет освободить полуось от воздействия на нее всяческих нагрузок, кроме нагрузки от передачи крутящего момента.

Также следует отметить, что в автомобилях с передним расположением силового агрегата и задним приводом передача крутящего момента от КПП на задний мост может также осуществляться посредством приводного вала. Такой приводной вал имеет аналогичную конструкцию с полуосью, передающей крутящий момент непосредственно на ведущее колесо. Современные задне- и полноприводные автомобили оборудованы именно приводными валами на основе ШРУСов, взамен устаревшим карданным передачам.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ: _____________________________________________________________________________________________________________________

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

Где u12 – передаточное число шестерни и колеса;

Z2 и Z1 – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

Способ расчета передаточного числа позволяет спроектировать редуктор с заранее заданными выходными значениями количества оборотов и теоретически найти передаточное отношение.

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

трение соприкасаемых поверхностей;
изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
потери на шпонках и шлицах;
трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

is905 › Блог › Трансмиссия

Трансмиссия

служит для передачи крутящего момента от коленчатого вала двигателя на ведущие колеса, а также для изменения величины крутящего момента и его направления. При движении автомобиля коленчатый вал двигателя развивает до5000-6000 об/мин , а ведущие колеса при этом вращаются со скоростью не более1300 об/мин . Следовательно, даже при благоприятных дорожных условиях колеса автомобиля вращаются в четыре с лишним раза медленнее коленчатого вала. А при неблагоприятных дорожных условиях, когда возрастает сопротивление движению машины и приходится двигаться с невысокой скоростью, это отношение возрастает. При эксплуатации автомобиля возникает необходимость изменять не только скорость движения и величину подводимого к колесам момента, но также маневрировать, останавливаться, двигаться задним ходом. Выполнение всех этих действий становится возможным благодаря тому, что развиваемый двигателем крутящий момент подводится к ведущим колесам через механизмы, составляющие трансмиссию автомобиля. Существуют три основные компоновки трансмиссии: заднеприводная (или классическая), переднеприводная и полноприводная.

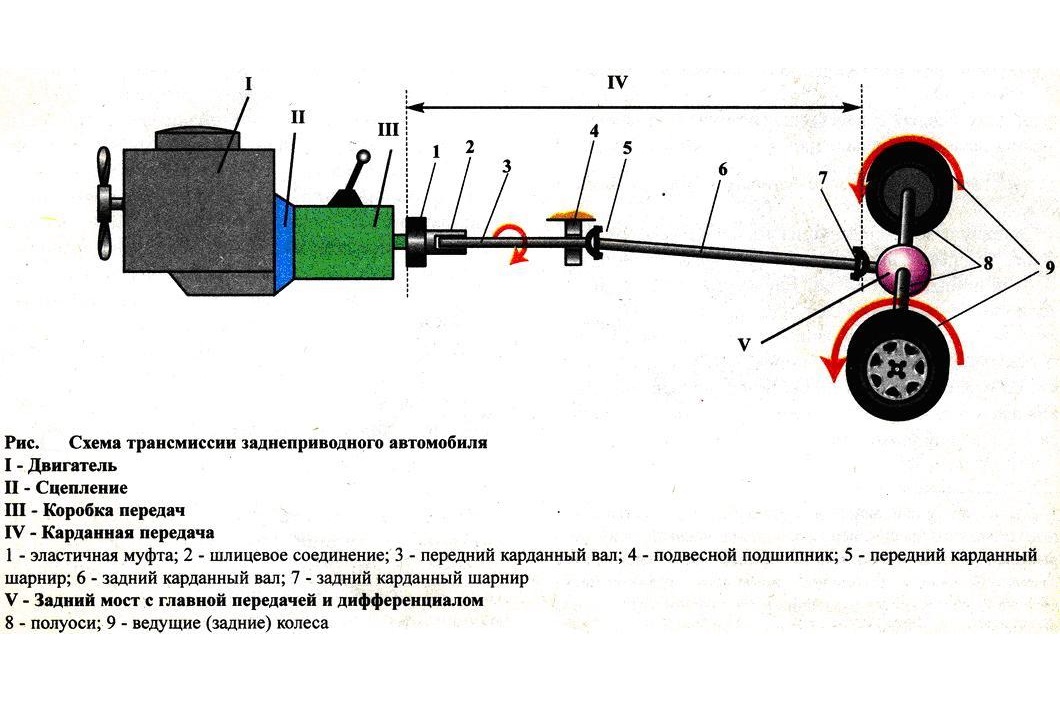

Трансмиссия заднеприводного автомобиля включает в себя:

— сцепление, — коробку передач, — карданную передачу, — главную передачу, — дифференциал, — полуоси.

В автомобиле с приводом на передние колеса все агрегаты трансмиссии расположены под капотом машины и объединены в один большой узел агрегатов. Коробка передач содержит в себе еще и главную передачу с дифференциалом. Поэтому валы привода передних колес выходят непосредственно из картера коробки передач.

Трансмиссия переднеприводного автомобиля включает в себя:

— сцепление, — коробку передач, — главную передачу, — дифференциал, — валы привода передних колес.

Сцепление

позволяет на непродолжительное время отсоединить трансмиссию от двигателя и обеспечивает плавное включение трансмиссии при трогании автомобиля с места или при переключении передач.Коробка передач служит для получения различных тяговых усилий на ведущих колесах путем изменения крутящего момента, передаваемого от двигателя к карданному валу, а также для изменения направления вращения ведущих колес при движении задним ходом и для отключения трансмиссии от двигателя на длительное время.Карданная передача позволяет передавать крутящий момент от выходного вала коробки передач к заднему мосту при изменяющемся (при движении автомобиля) угле между осями вала коробки передач и ведущего вала главной передачи.Главная передача служит для того, чтобы передать крутящий момент под углом 90 градусов от карданного вала к полуосям, а также для уменьшения числа оборотов ведущих колес по отношению к числу оборотов карданного вала. Уменьшение частоты вращения механизмов трансмиссии после главной передачи приводит к увеличению крутящего момента и, соответственно, увеличивает силу тяги на колесах.Дифференциал обеспечивает возможность вращения правого и левого ведущих колес с разными скоростями на поворотах и неровной дороге. Две полуоси, связанные с дифференциалом через полуосевые шестерни, передают крутящий момент от дифференциала к правому и левому ведущим колесам. Дифференциалы, устанавливаемые между приводами колес ведущей оси, называют межколесными, между разными осями — межосевыми (в полноприводных трансмиссиях).

Полноприводные автомобили имеют большое разнообразие схем трансмиссий. Их можно условно разделить на три группы.

Полный привод, подключаемый автоматически. В большинстве таких трансмиссий постоянно ведущими являются передние колеса, а между осями вместо дифференциала установлена фрикционная муфта с электронным управлением или вискомуфта. Вискомуфта (вязкостная муфта) — передает крутящий момент при разных скоростях вращения частей ее корпуса за счет трения кремнийорганической жидкости между дисками. Вискомуфта может устанавливаться между осями или встраиваться в корпус дифференциала для его автоматической блокировки. Фрикционные муфты передают крутящий момент за счет трения при сжатии пакета дисков. Постоянный полный привод. Автомобили с такой трансмиссией обязательно имеют межосевой дифференциал. Передачу мощности к четырем колесам используют не только для повышения проходимости (у вседорожников), но и для лучшей реализации разгонных свойств автомобиля. Оба эффекта достигаются за счет перераспределения силы тяги — на каждом колесе она получается меньше, соответственно ниже вероятность их пробуксовки.

Неисправности ВОМ

1 Невозможность переключение режимов — причина износ кулачковой муфты. В этом случае отсоединяют коробку передач от механизма заднего моста и заменяют изношенные детали.2 Если вал продолжает вращение после выключения или нарушается стабильность частоты вращения ВОМ во включённом положении, в таких случаях производят регулировку или замену тормозных лент.

3 Затруднительное включение или невозможность включения свидетельствует о поломке пружинного усилителя включения. Устраняют заменой пружины.

Обращаем внимание, что с целью исключения травматизма, демонтаж и установка пружинного усилителя делается в строгой последовательности:

Переводят рычаг включения в положение, при котором совпадут отверстия на рычаге и корпусе заднего моста.
В отверстия заворачивается болт для фиксации рычага.
Откручивается контрольная гайка 4 на регулировочном болте 5 стакана 2 усилителя, и болт заворачивается на всю длину резьбы, максимально сжимая пружину 1.
Закручивается фиксирующий пружину стопорный болт в корпусе стакана.
Зафиксировав пружину, выворачивают регулировочный болт и снимают усилитель. Используя пресс, разбирают стакан и заменяют неисправные детали.
Сборку и установку узла осуществляют в обратном порядке.

Планетарный редуктор заднего ВОМ МТЗ

4 Появление гула и шума при работе ВОМ свидетельствует об износе подшипников и деталей планетарного редуктора. Для устранения поломки демонтируют редуктор из корпуса заднего моста и производят полную разборку узла с последующей дефектацией и заменой деталей.

Поломки полуосей

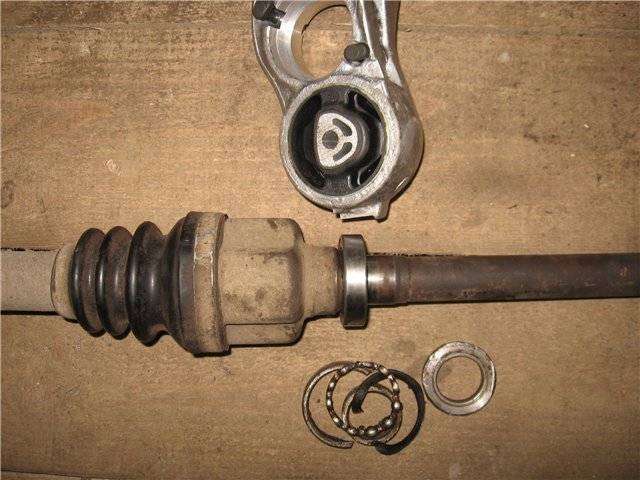

Основная неисправность которую чаще всего приходится устранять – хрустящие подшипники.
