Ультразвуковая ванна для чистки деталей

Что такое ультразвуковая ванна

Ультразвук – звук в более высоком диапазоне, чем способно воспринимать человеческое ухо. Его использование в современной науке привело к ряду фантастических открытий. Одно из них – ванна ультразвуковая, волшебным образом, превращающая грязные вещи в чистые. Это происходит в результате процесса кавитации – образования и схлопывания множества мелких пузырьков воздуха на обрабатываемой поверхности. Микровзрыв каждого воздушного шарика силен, пузырек способен оторвать частичку грязи от детали или изделия даже в самых недоступных для физического воздействия местах.

Главные детали прибора – емкость объемом от 0,5 до 30 литров и излучатель для ультразвуковой ванны, работающий в диапазоне 20–40 кГц. Он расположен под дном рабочей емкости и управляется электроникой. Принцип работы агрегата прост: заполните ванну водой, спиртом, другой активной химической жидкостью, погрузите в нее предмет, нуждающийся в очистке, включите излучатель всего на 2-3 минуты. Вы не поверите своим глазам: в результате колебаний ультразвука деталь станет чище новой.

Об ультразвуке

Ультразвук – физический термин, характеризующий уровень звука или шума, вне человеческой слышимости, его диапазон определяется как 16 кГц – 1000 кГц.

При изучении УЗ-волн было установлено, что они вызывают своеобразное «закипание» жидких веществ, из-за которых пузырьки не всплывают, а взрываются, вызывая дополнительные волны. Условно этому процессу дали название «кавитация», которое и легло в основу работы УЗ-ванны.

Размер пузырьков зависит от частоты ультразвука: чем выше звук, тем мельче пузырьки. Поэтому такой способ позволяет выталкивать грязь и налет с поверхности более твердых предметов. Кавитация имеет обратную связь с высотой ультразвука: от мелких пузырьков сила давления возникающих волн меньше, поэтому при относительно низкой частоте кавитация сильнее. При этом могут оставаться «метки» на поверхности, изменяя ее на уровне мельчайших частиц. Получается, что чем выше показатель частоты, тем миниатюрнее пузырьки и меньше их следы.

Советы по выбору

Выбрать УЗ-ванну – шаг важный и ответственный, который полностью зависит от назначения чистки, области применения. Именно с оглядкой на них выбирают рабочие параметры:

-Объем УЗ-ванны связан с размером и количеством деталей, предметов, которые вы будете чистить. Запрещают класть эти предметы на поверхность ванны (есть вероятность резонанса и последующей поломки прибора), поэтому в комплект лучше приобрести корзину, чтобы до дна оставалось минимум 3 см.

-Частота волн – это понятие из прикладной физики. В зависимости от характера чистки и чувствительности материала подбирают рабочую частоту или выбирают УЗ-ванну с настроенным диапазоном.

20-50 кГц – относительно грубая чистка, применяется для промышленных объектов и деталей, в автомобильной промышленности. Частота в 20кГц может разрушать клеточные структуры, а вот 35-40 кГц – рабочий диапазон для бытовой чистки стойких поверхностей.

50-100 кГц – интенсивная и более мягкая чистка, используется в медицине и ювелирном деле. Подходит для частичной стерилизации.

Как сделать своими руками?

Творческие и способные техники могут сами создать «ультразвуковую ванну мечты». Для этого понадобится небольшой опыт электромеханики, смекалка и нехитрые приспособления: стойкая к воздействию прочная глубокая миска из нержавейки, ванночка из диэлектрика (например, фарфора или стекла), меньшая по размеру чем миска. Пригодится магнитная катушка, плоский магнит для радиотехники, не проводящий стержень, импульсный преобразователь и насос.

Трансформатор будет выступать как генератор, емкости образуют рабочий объем ванны, а излучатель делают из оставшихся запчастей: надо перемотать провод с бобины на приготовленную палку-диэлектрик, на ферритовый хвостик продевают магнит.

Сделав заготовку излучателя, соединяют миски, оставляя фарфор внутри металла. Нужно сделать дырку снизу для контакта с излучателем, а в керамической посудке два противолежащих «прохода» для жидкости. Если к ним подсоединить насос, то процесс обновления жидкости можно автоматизировать. Здесь излучатель расположен внизу, их может быть несколько, размещать возможно и на боках ванны. Соединив излучатель и генератор, нужно наполнить емкости жидкостью-очистителем и только потом включать в сеть. Преобразователь должен быть сильным и компенсировать возможные скачки напряжения. Для этого подойдет устройство для чувствительной техники, используемой в телеателье и ремонте компьютеров.

Применение ультразвуковой ванны для очистки предметов вы можете посмотреть в следующем видео.

Область применения ультразвуковых ванн

На основании применения ультразвука очищаются многие детали. Доступность конструкции делает все более популярным использование ультразвуковые ванны в различных отраслях.

Ювелиры используют ванну для очистки старых изделий от сажи и грязи. Труднодоступные места с легкостью очищаются путем применения специального раствора

Способ важен тем, что на деталях не остается следов механических воздействий, что особенно важно при работе с антикварными деталями.
Оптические изделия, всевозможные линзы легко поддаются очистке ультразвуком.
Электронной промышленностью используется при обработке старых монтажных плат, механическим воздействием невозможно очистить элементы радиотехники, существует вероятность повредить важные соединения.
Химическая промышленность определила устройство как возможный механизм ускорения процессов путем кавитационных воздействий.
Автомобильная промышленность и типографические станции применяют ультразвуковые машины для промывки механизмов и узлов.

Также устройство широко используется автосервисами при очистке карбюраторов, инжекторов, дроссельных заслонок. В некоторых сервисных центрах по ремонту мобильных устройств применяется ванна для очистки плат от наростов припоя с мелких деталей.

Правила выбора

Перед выбором ванны следует обратить внимание на множество параметров, основные из которых при неправильном выборе могут исключить выполнение работ. От размеров устройства напрямую зависит его цена, мощность

Некоторые модификации оснащены сенсорными панелями для облегченного управления. Очистка небольших предметов не требует увеличенного объема чаши, наоборот, повышенный объем требует большего расхода жидкости, которую невозможно использовать вторично.

Одним из важных критериев является наличие нагревательного элемента, который поддерживает температуру жидкости в определенных рамках. Подогрев производится для более быстрого процесса, экономии времени на очистку изделия. Таймер позволит задавать определенное время, оповещать при окончании работ.

Сфера применения ультразвука

Сегодня спектр применения ванночек на основе ультразвука достаточно широк. Если в промышленности принцип ультразвука известен давно, то теперь список областей, где он используется постоянно растёт. С точностью можно сказать, что чистка ультразвуком стала родной для следующих отраслей промышленности:

• ювелиры взяли этот метод себе на вооружение. Ювелирное дело то же трудоёмкое производство, особенно если надо почистить камни или старые изделия;
• всё что связано с оптикой эффективно поддаётся очистке в ёмкостях с очищающим раствором;
• кремниевые пластины и платы в электронной промышленности, очищаются подобным методом;
• в химической промышленности кавитацией увеличивают скорость реакций;
• автопром и типография промывают детали и узлы механизмов;
• оказалось, что таким способом очень хорошо очищаются мобильные телефоны, ведь там столько труднодоступных мест. Даже печатные головки принтеров, которые не удавалось ранее очистить, после частотного воздействия становятся как новые.

Преимущества метода УЗО в сравнении с традиционным мытьём и дезинфекцией:

Трудноотмываемые вещества в условиях обычной процедуры дезинфицирования требуют предварительного замачивания в сильнодействующих растворах и последующего механического воздействия при чистке. В связи с этим возрастает риск повреждения инструментов и причинения вреда персоналу, который занят дезинфекцией. Ультразвуку подвластны все возможные загрязнения химического или биологического характера – масляные плёнки, жиры, кровь, следы лекарственных препаратов, продукты коррозии, нерастворимые соединения. Кавитация и акустические течения фактически срывают грязь с поверхности объектов, размещённых в ёмкости

УЗИ мойка сводит к минимуму тактильный контакт людей с загрязнёнными предметами, что очень важно.
Общее время обработки занимает совсем немного времени. Воздействие волн бережно и безвредно для заточенных, дорогостоящих и хрупких инструментов, срок службы инвентаря значительно продлевается

Предметы из стекла, пластика, керамики, металла одинаково эффективно обеззараживаются в УЗИ мойке. Такими характеристиками не может похвастаться ни один стандартный аппарат, что уж говорить о мытье инструментария вручную?
Инструменты сложных конструкций при помощи УЗО очищаются во всех, даже, казалось бы, недоступных местах. Для УЗО не будет преградой микроскопический размер отверстия или мелкий рельеф деталей. Многократно облегчается дезинфекция колющих и режущих фрагментов, большого количества мелкого инвентаря. Ультразвуковая мойка во много раз повышает качество дальнейшей стерилизации инструментария автоклавированием, необходимым при хирургических манипуляциях.
Ультразвуковые мойки экономичны, потребляют минимум электроэнергии и одновременно с этим имеют высокое КПД. Процесс автоматизирован и не требует отслеживания этапов.
Дезинфицирующие растворы в обычных аппаратах очистки медицинских инструментов за время обработки предметов снижают моющую способность из-за насыщения раствора загрязнениями. Активность, или живучесть дезинфицирующей жидкости внутри ультразвуковой мойки остаётся неизменно высокой на протяжении всей процедуры. Это позволяет подобрать адекватную концентрацию раствора и использовать для него неагрессивные поверхностно активные вещества.
Последние модели УЗ моек способны обеспечивать непрерывный цикл санации, позволяя производить очистку большого количества предметов в потоковом режиме.

Ультразвуковая ванна своими руками

Исходя из собственных потребностей, умелые мастера часто изготавливают ванночку-очиститель самостоятельно. На интернет-страницах своих блогов и видеоканалов они щедро делятся своими схемами и наработками. Обладая элементарными навыками работы с паяльником, вы можете изготовить самостоятельно плату – мозговой центр очистительного прибора, собрать по схеме электрическую цепь, включив в нее излучатель. Так вы получите ванну ультразвуковую, соответствующую вашим запросам. Вот что вам потребуется для этого:

• плата, изготовленная по проверенной схеме;
• легкая емкость из нержавейки (кастрюлька, мисочка, тазик) емкостью 0,5-1 л;
• подставка под емкость (можно использовать отрезок пластиковой канализационной трубы);
• блок питания мощностью 12 Вольт;
• ферритовый стержень;
• излучатель ультразвуковых волн;
• эпоксидный клей для монтажа излучателя.

Чтобы ультразвуковые волны проходили в емкость, приклеивайте излучатель к миске строго по центру, пользуясь для этого эпоксидным клеем. Ферритовый стержень нужен для изготовления дросселя. Намотайте на него два десятка витков медной проволоки (толщина 1 мм). По схеме соберите электронную и электрическую часть прибора. Установите конструкцию на подставку, укрепив электронную «начинку» внутри. Протестируйте самодельную ванночку с помощью фольги от шоколада. Под действием ультразвука фольга в ванне разрушается буквально на глазах.

• Чем подкормить огурцы после высадки в грунт
• Брага из варенья домашняя
• Бифштекс из говядины — рецепты с фото. Как приготовить говяжий бифштекс на сковороде и в духовке

Жидкость для ультразвуковой ванны

Дистиллированная вода – лучшая жидкость для щадящей обработки предметов. Но при наличии сильных загрязнений, или когда нужен быстрый результат, в ход идут активные добавки и даже агрессивные химические соединения. Для очистки серебра, золота, оптики в воду добавляют до 10% средства для мытья окон. Платы телефонов, побывавших в воде, «купают» в этиловом спирте или бензине «калоша». У каждого мастера свой излюбленный рецепт, любой вариант – предмет споров и личных предпочтений.

Важно понимать, хоть горючие жидкости и используются в ваннах ультразвуковых, они несут в себе опасность. При работе ультразвукового излучателя агрегат может иметь небезопасную температуру, а пары растворителей, бензина, спирта, при работе без вытяжки, концентрируются возле горячего прибора

Поэтому производителями категорически не рекомендуется брать горючие смеси в качестве рабочего раствора. Это правило очень часто нарушается мастерами. Будьте осторожны!

Что такое ультразвуковая ванна?

Звуковые высокочастотные волны, которые не может распознать человеческий слух, называются ультразвуком. Частота таких волн начинается от 18 килогерц. При воздействии ультразвуком на жидкости появляется большое количество маленьких пузырьков. Повышая давление можно добиться процесса кавитации — когда пузырьки начинают взрываться. Чем выше давление, тем большего размера могут быть пузырьки. Явление кавитации и взяли за основу изобретатели ультразвуковой ванны.

Как следует из названия, ультразвуковая ванна нужна для очистки предметов от загрязнения ультразвуком. Сама по себе ванна — это чаша из нержавеющей стали. Объём такой чаши составляет один литр. Исходя из этого уже понятно, что очищать в ванночке можно небольшие предметы. Но это если речь идёт о бытовом аппарате. Для промышленных нужд объем ванны может достигать несколько десятков литров. Диапазон волн, применяемый в установке от 18 до 120 килогерц.

Схема устройства

Главным элементом по праву можно назвать излучатель, который необходим для преобразования колебаний электрического тока в механические. Механические колебания через стенки ёмкости, попадая в жидкую среду, воздействуют на очищаемый предмет.

Чтобы излучатель мог производить описанный процесс, необходим генератор частот. Генератор формирует ультразвук при помощи электрических колебаний, которые поступают в излучатель.

Для улучшения эффекта очистки металлическая ёмкость постоянно подогревается. Под чашей расположены нагревательные элементы, поддерживающие постоянную температуру жидкости. Так как излучатель работает импульсно, то в промежутках между импульсами надо поддерживать стабильные условия происходящих процессов.

Процесс очистки происходит следующим образом:

• в специальную ёмкость наливается очищающий раствор;
• в раствор опускается предназначенный для очистки предмет;
• включается прибор, генерирующий волны, в результате этого на поверхности должны появиться пузырьки;
• эти пузырьки воздействуют на деталь так, что как бы съедают грязь. Причём происходит это даже в самых труднодоступных местах.

https://youtube.com/watch?v=yDakXzvmhuo

Дополнительные функции

Использование аксессуаров и специальных возможностей упрощает и облегчает работу прибора, в некоторых случаях – повышает эффективность.

Самые распространенные функции:

• Многорежимность. Простейшие бытовые УЗ-ванны работают с 1-2 режимами. Полупрофессиональные позволяют настраивать до 5 режимов. Разнообразие связано с характером работы и назначения очистки.
• Таймер отмеряет время работы и автоматически отключает прибор, предусмотрен почти на всех моделях, кроме самых простых и бюджетных домашних вариантов.
• Подогрев имеют практически все модели, он повышает эффективность и ускоряет процесс. Нагрев жидкости проводится максимум до 70°С, это даже больше необходимых значений. Оптимальной температурой нагрева являются 50°-60°С.
• Защита – отключит прибор без жидкости и спасет его от перегрева.
• Антистатика – свойство полезное при ремонте сотовых и оргтехники, его также добиваются, применяя специфичные очистители.
• Электронные панели управления, световые индикаторы. Конечно, это накрутки, которые повышают цену УЗ-ванны, но обходиться без них сложно.
• Аксессуары помогают сделать работу простой и легкой. Это сетки и корзинки для размещение и промывания деталей, они защитят стальную емкость от соприкосновения с предметами, повреждений и царапин. Это основательно продлит срок службы прибора. К аксессуарам можно отнести и прозрачные крышки. Это очень удобно, особенно при одновременной чистке нескольких мелких изделий.

Статья по теме: Как сделать короб для труб в ванной комнате своими руками?

Как почистить монеты в ультразвуковой ванне, смотрите в следующем видео.

Эксплуатация и уход

При работе с УЗ- ванной нужно помнить:

-Работа прибора может проходить только при наличии жидкости. Запуск пустой ванны приведет к поломке. По этой же причине нужно отслеживать уровень жидкости. А вот оставлять прибор, работающим или подключенным к сети нельзя: кроме скачка напряжения есть опасность в виде испарения жидкости. Чтобы продлить срок эксплуатации подключать УЗ-ванну непосредственно для манипуляций чистки.

-Если при работе ванны применяют жидкости-дезинфекторы, то функцию подогрева надо выключать. Многие из них содержат соединения хлора, опасные для вдыхания и безопасные в жидком виде.

-Поскольку в УЗ-ванне используют жидкости-реагенты, то после чистки необходима промывка. Ее можно проводить в емкости прибора, в отдельном резервуаре (посуде или раковине) очищенной или проточной водой, специальным составом. К очищенным относят обработанная от химии и активных ионов или дистиллированная вода.

В следующем видео вы можете посмотреть процесс ухода за ультразвуковой ванной.

Эффективность ультразвуковой мойки

Имеется множество факторов, влияющих на эффективность ультразвуковой мойки. Наиболее важнымы являются: правильный выбор чистящего раствора, его температуры, мощность ультразвука и продолжительность очистки. Кроме этого при выборе ванны ультразвуковой необходимо учитывать размеры деталей и узлов, которые будут подвергаться очистке.

Ультразвуковая мойка позволяет

По сравнению с традиционными методами ультразвуковая мойка позволяет:

• свести к минимуму применение ручного труда;
• произвести очистку и обезжиривание без применения органических растворителей;
• очищать труднодоступные участки изделий и удалять все виды загрязнений;
• сокращать время таких процессов, как экстракция, диспергирование, очистка, химические реакции;
• исключать дорогостоящую механическую и химическую очистку теплообменного оборудования.

Какие области применения ультразвуковой мойки?

• Автомобильный сервис – промывка карбюраторов, форсунок, инжекторов, очистка сетчатых топливных фильтров (АЗС), отдельных деталей, узлов и целых блоков.
• Медицина – мойка и полировка оптики, стерилизация и очистка хирургических инструментов, ампул, в стоматологии и фармацевтической промышленности; очистка инструмента многоразового применения, литьевых форм.
• Машиностроение – очистка деталей, труб, проволоки и т. д. перед финишной обработкой, обработка деталей и узлов перед консервацией, обработка деталей после расконсервации, сварки, шлифования, полировки, очистка сетчатых фильтров в топливных и гидравлических системах, снятие заусенец с деталей.
• Приборостроение – мойка и полировка оптики, деталей точной механики, интегральных схем и печатных плат;
• Ремонт оргтехники – очистка узлов и деталей, промывка принтерных головок.
• Типография – очистка типографских валов.
• Химическая промышленность – перемешивание растворов и жидкостей, ускорение реакций, очистка проволочных фильтров, дегазация жидкостей т. д.
• Электронная промышленность – промывка печатных плат, отмывка кремниевых, кварцевых пластин.
• Производство изделий из полимеров — очистка фильер и т.п.
• Ювелирное производство – отмывка ювелирных изделий в процессе производства и в быту.

Группы загрязнений, которые удаляются в процессе ультразвуковой мойки

Основные виды загрязнений, которые удаляются в процессе ультразвуковой мойки, можно объединить в четыре группы:

• твердые и жидкие пленки – разные масла, жиры, пасты и т.п.;
• твердые осадки – частички металла и абразива, пыль, нагар, водонерастворимые неорганические соединения (накипь, флюсы) и водорастворимые или частично растворимые органические соединения (соли, сахар, крахмал, белок и т.п.);
• продукты коррозии – ржавчина, окалина и т.д.
• предохраняющие, консервирующие и защитные покрытия.

Мойка ультразвуком считается безопасной для всех видов деталей, хотя в некоторых случаях следует соблюдать осторожность. Хотя воздействие тысячекратных микровзрывов в секунду является очень мощным, сам процесс очистки безопасен, так как энергия оказывается локализованной на микроскопическом уровне

Наиболее важное соображение, касающееся безопасности изделий — это выбор раствора для очистки. Потенциально вредное воздействие моющего вещества на очищаемый материал может быть усилено ультразвуком

Поэтому ультразвуковая мойка не рекомендуется для следующих камней: опал, жемчуг, изумруд, танзанит, малахит, бирюза, ляпис, коралл.

Жидкости для ультразвуковых ванн

Требования к составу жидкости связаны с её вязкостью и кислотным числом рН, которое определяет длительность и эффективность удаления поверхностных загрязнений. Практическое применение получили:

1. Водные растворы кислот (рH 5,0 или менее). Используются для удаления известковых отложений, окалины, ржавчины и некоторых минералов с поверхности стали и чугуна.
2. Щелочные растворы (pH 10 или выше). Используются для очистки олова, латуни, цинка, меди, нержавеющей стали (и других сталей аустенитного класса).
3. Ферментативные растворы. Разработаны для удаления загрязнений на основе белков с поверхности пластмасс, стекла, алюминия, латуни, титана и нержавеющей стали.
4. Деионизированная вода. Являясь нейтральным очистителем, хорошо действует на резину, пластмассу, стекло, ткани и металлы, но малоэффективна при стойких и плотных отложениях.

Выбор жидкости определяется такими условиями, как опасность коррозии (которая наиболее вероятна при использовании кислотных растворов) и вероятности разрушения некоторых минералов повышенной хрупкости – топаза, оникса, обработка которых возможна только в нейтральных растворах.

Для повышения эффективности ультразвуковой очистки в растворы добавляют эмульгаторы и нейтральные (мягкие) моющие вещества. С увеличением длительности применения рабочую жидкость заменяют, а внутреннюю поверхность ванны тщательно очищают от гомогенизированных частиц.

Динамометр ДПУ-2-2. Технические характеристики

Обзор систем мониторинга балочных мостов центральной части Западного скоростного диаметра в Санкт-Петербурге

Очистка форсунок

В автосервисах применяется УЗ-ванна для разных чисток, помогая забраться вглубь и ускорить процесс ремонта. Например, очистка форсунок – довольно распространенная операция. Такой вариант не подойдет для керамических изделий.

Предварительно нужно разобрать детали, чтобы достать форсунки и проверить их на тестовом устройстве, а затем погрузить в емкость УЗ-ванны, наполненную специальным раствором. По окончании процесса делают повторную проверку.

Метод считается более действенным, чем просто промывка, вместе с тем износ деталей становится больше из-за кавитации. Из-за этого и технических нюансов чистка форсунок ультразвуком используется при большом пробеге и загрязненности.

О чистке форсунок инжекторов ультразвуком смотрите в следующем видео.

В каких отраслях медицины не обойтись без УЗМ

Стоматологические принадлежности идеально подходят для очистки в УЗИ-мойках. Буры, зеркала, крючки, зубные протезы, пресс-формы очищаются быстро и бережно. Для нужд стоматологии выпускаются специальные мойки, с малым расстоянием между отражателем и излучателем и максимально интенсивностью излучения.

Эндоскопы, микрохирургические принадлежности, линзы относятся к разряду объектов, трудных в очистке. Применение грубых щёток и агрессивных составов для них губительно. Ультразвук – оптимальный инструмент для их обработки.

Клинико-диагностические лаборатории используют УЗО для отмывки химической посуды, капилляров и пипеток, иных предметов с узкими и длинными отверстиями.

В гинекологии УЗ-очистка инструмента часто применяется как финишная, если в дальнейшей стерилизации нет необходимости. Степень дезинфекции, достигаемая в мойках, достаточно высока.

Какие жидкости использовать?

Жидкости дополняют действие ультразвука, а значит делятся по сферам применения:

-Отмывочные жидкости (Вега, Лира, Zestron-FA) на спиртовой основе подходят для мастерских, очистки плат и пластин.

-Очистители универсальные и профильные отличаются по своему составу (щелочные, водные), в своем составе имеют ПАВ. Например, «Очиститель металлов ОМ/УЗ» подойдет для автомастерских, Очиститель ТМ Флай №2 – в ювелирных салонах, а вот Очиститель ТМ-РемСкал 30 Спец для изделий из серебра используют специалисты, возможно и домашнее применение, Очиститель ТМ-РемРад на водной основе – для ремонта оргтехники

-Шампуни-концентраты бережно относятся к поверхностям, снимают статическое электричество. Креолан применяется для чистки и дезинфекции в стоматологии, медицине, оптике и ювелирном деле. Экономик – универсальное средство.

Различаются концентрации веществ, и их фасовка 0,15 – 5 л.

Устройство и принцип работы

Ультразвуковая ванна состоит из следующих узлов:

1. Ультразвукового генератора.
2. Излучателя ультразвуковых колебаний.
3. Экрана-отражателя.
4. Рабочей ёмкости.
5. Нагревательного устройства.
6. Системы управления.

В качестве ультразвукового генератора чаще всего используют устройства с магнитострикционным или пьезоэлектрическим принципом действия. Для эффективной очистки подходят генераторы, излучающие колебания от 20…40 кГц (для маломощных ванн) до 300 кГц (для ультразвуковых ванн высокой производительности).

Излучатели пьезоэлектрического типа изготавливаются из кристаллов кварца. Этот минерал обладает свойством генерировать на своей поверхности электрические заряды, интенсивность и частота которых изменяются в зависимости от величины и частоты прикладываемых напряжений растяжения/сжатия.

Магнитострикционные излучатели более мощные (до 200…300 кГц). Они производятся из никеля, а также его сплавов с медью или железом. При помещении в магнитное поле детали, изготовленные из таких сплавов, интенсивно изменяют свою длину, что и является источником ультразвуковых колебаний.

Интенсивность колебаний и получающееся в результате этого акустическое давление возрастает с повышением температуры жидкости. Поэтому в схему ультразвуковой ванны вводят нагревательный элемент. Экран служит для формирования направленного потока ультразвуковых волн; его положение регулируют перед началом ультразвуковой очистки.

https://youtube.com/watch?v=O_9VwIjIAkY

Списки лучших

Помимо представленного выше ассортимента, мы рады представить вашему вниманию еще один список УЗ ванн, отличающихся друг от друга своими особыми характеристиками. В данный рейтинг входит:

Рассмотрим детальнее представленный список.

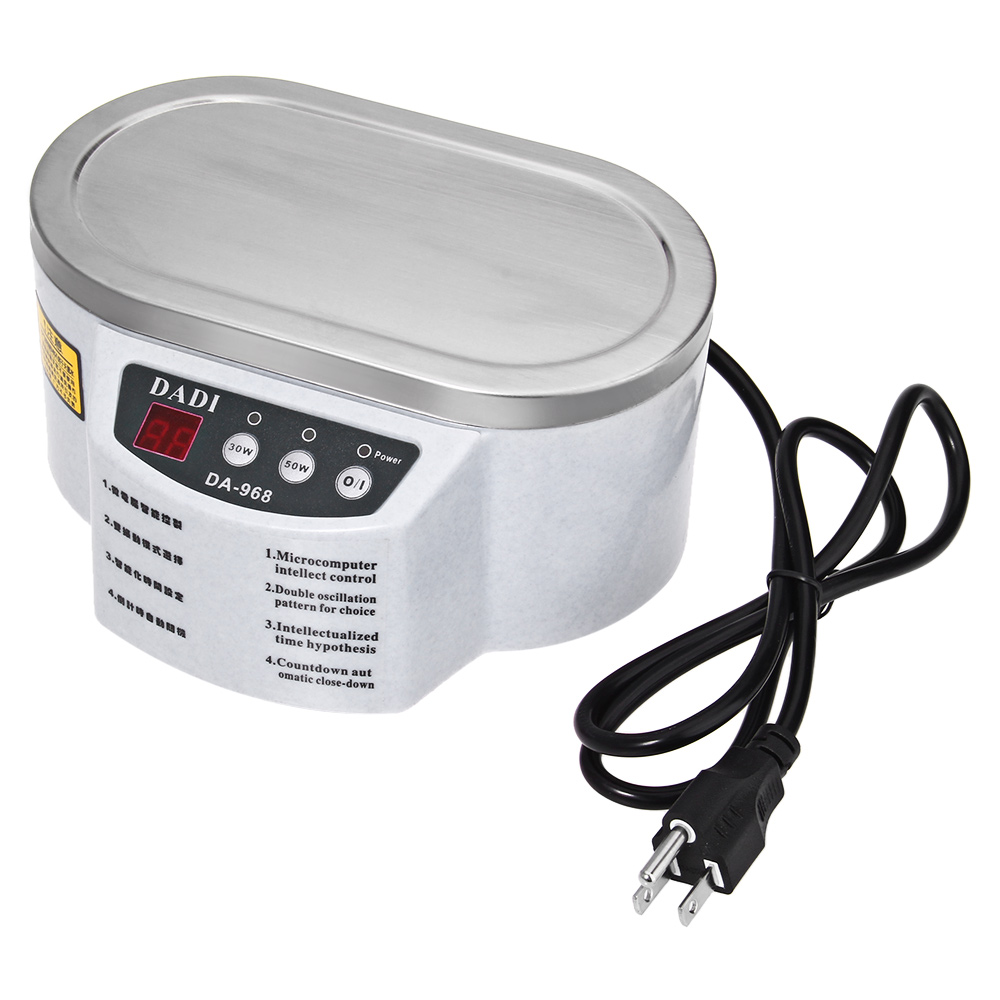

Dibea DADI DA-968 – доступная цена

Данная модель радует большой внутренней емкостью в 700 мл и небольшими габаритами в 19×14.9×10 см. Модель легкая за счет пластикового корпуса — всего 600 грамм без упаковки. У представленного устройства есть 2 режима мощности — 30 и 50 Вт. Прибор включается в необходимой для чистки мощности простым нажатием кнопки.

Цена: от 1400 до 1670 р.

Jeken PS-30 – регулируемая мощность

Данная ванночка является оптимальным вариантом по соотношению технических характеристик. Мощность представленной модели достаточна для очищения предметов от сильных загрязнений, и в то же время благодаря большой частоте генератора (40 кГц), это устройство не оказывает негативного воздействия на очищаемые детали. Мощность регулируется в 100/200/250 ВТ.

Ценовая категория: от 15840 до 17000 руб.

VGT-1000 – сенсорное управление

Данная модель оснащена резервуаром, объем которого составляет 750 мл. Управление мойкой осуществляется при помощи процессора. Благодаря цифровому индикатору можно контролировать время и мощность работы прибора. Ультразвуковая мойка позволяет свести к минимуму применение ручного труда в процессе обработки многоразовых инструментов. При этом сама чистка осуществляется без применения обезжиривающих средств и органических растворителей.

Ценник: от 3900 до 4300 рублей.

Источник

Ультразвуковые ванны очищают всё от загрязнений

Многие читатели спрашивают, для чего нужна ультразвуковая ванна, действительно ли она очищает любые поверхности от старых налетов и загрязнений. Да, это научно доказанный факт — такие изделия являются незаменимыми помощниками профессиональных электронщиков, используются на авиаремонтных предприятиях и СТО, применяют ее и ювелиры для полной очистки ювелирных изделий. Если вас заинтересовал принцип очистки при помощи ультразвука, желаете восполнить пробелы кругозора в этом вопросе, чтобы выяснить все преимущества таких приборов, узнать больше о специфике применения и технических нюансах, то прочитайте внимательно эту статью.

Важные практические рекомендации по работе с УЗМ

Хотя работа с ультразвуковыми мойками в принципе не требует никаких особых навыков и специального обучения, знать некоторые нюансы необходимо для сохранности очищаемых предметов и собственной безопасности.

• Объекты для очистки и реакционные сосуды запрещено класть на дно ультразвуковой ванны. Это может вызывать отказ устройства, так как детали будут отражать ультразвуковую энергию обратно на передатчик. Для обеспечения нормальной кавитации всегда нужно оставлять не менее 0.3 см между дном резервуара и изделием. Каждый раз нужно использовать поддон или сито (идут в комплекте). Они позволяют избежать царапин на предметах, которые очищают в ультразвуковой ванне.
• Рекомендуется споласкивание после циклов очистки с целью удаления различных химических остатков, которые могут пагубно сказаться на состоянии изделия. Изделия могут промываться прямо в ультразвуковом очистителе, либо в ванне с чистой водой, либо в отдельной раковине под краном, дистиллированной или деионизированной водой.
• Включение/выключение ультразвуковой мойки. Включать УЗМ пустой, то есть без жидкости строго запрещается, на многих современных ваннах стоит защита в виде самовосстанавливающегося предохранителя, но все же пока не все модели столь совершенны. Низкий уровень моющего раствора может серьезно повредить ультразвуковую ванну. Поэтому оставление очистителя постоянно включенным – это большой риск понижения уровня раствора, так как раствор испаряется, особенно в нагретом состоянии. Нужно обязательно выключать ультразвуковое устройство, когда оно не в работе, и наблюдать за уровнем раствора. При таком подходе прибор прослужит максимально долго без каких-либо проблем.
