Турбонаддув: устройство турбокомпрессора

Виды турбин

По направлению движения потока рабочего тела различают аксиальные паровые турбины, у которых поток рабочего тела движется вдоль оси турбины, и радиальные, направление потока рабочего тела в которых перпендикулярно оси вала турбины.

Центробежные турбины (турбокомпрессоры) также выделяют как отдельный тип турбин.

По числу контуров турбины подразделяют на 1-контурные, 2-контурные и 3-контурные. Очень редко турбины могут иметь 4 или 5 контуров.

Многоконтурная турбина позволяет использовать большие тепловые перепады энтальпии, разместив большое число ступеней разного давления.

По числу валов различают 1-вальные, 2-вальные, реже 3-вальные, связанных общностью теплового процесса или общей зубчатой передачей (редуктором).

Расположение валов может быть как коаксиальным так и параллельным с независимым расположением осей валов. В местах прохода вала сквозь стенки корпуса установлены концевые уплотнения для предупреждения утечек рабочего тела наружу и засасывания воздуха в корпус. На переднем конце вала устанавливается предельный регулятор (регулятор безопасности), автоматически останавливающий (замедляющий) турбину при увеличении частоты вращения на 10-12 % сверх номинальной.

По типу рабочего тела турбины делятся на Газовые турбины

,Паровые турбины иГидротурбины .

Что ещё входит в систему турбонаддува

Турбина — сложный агрегат, инженерам потребовалось несколько десятилетий, чтобы довести систему до ума. Только на первый взгляд решение компенсировать потери КПД за счёт выхлопных газов кажется простой. Даже после создания устройства у него долгое время наблюдались определённые проблемы.

Например, не удавалось решить проблему турбоямы — задержки после нажатия на педаль газа и запуском ротора. Решение нашлось в виде использования двух клапанов. Один из них использовался для вывода излишек воздуха, а второй предназначался для выхлопных газов. Кроме того, современные турбины имеют изменённую геометрию лопаток, что серьёзно их отличает от подобных устройств второй воловины XX столетия.

Можно выделить ещё одну проблему, которая заключалась в излишней детонации — с ней тоже успешно справились современные инженеры. Проблема заключалась в том, что температура в рабочих секторах цилиндров резко увеличивалась во время нагнетания воздуха, особенно в последней стадии такта. Решение нашлось в установке интеркулера (промежуточного охладителя воздуха).

Интеркулер — устройство для охлаждения наддувочного воздуха. Он выполняет сразу две функции — препятствует детонации и не даёт уменьшиться плотности воздуха. В результате удалось сохранить работоспособность всей системы.

Также стоит отметить и другие важные составляющие турбины.

Регулировочный клапан. Отвечает за поддержание заданного уровня давления, излишки давления поступают в приёмную трубу.

Перепускной клапан. Используется для вывода излишних воздушных масс обратно во впускные патрубки — это нужно для снижения мощности при её избытке.

Стравливающий клапан. Если дроссель закрывается и нет датчика массового расхода воздуха, клапан будет возвращать излишки воздуха обратно в атмосферу.

Патрубки. Герметичные отрезки трубы. Одни используются для подачи воздуха, вторые для подачи смазочного масла.

Выпускные коллекторы. Должны быть совместимы с турбокомпрессором.

Преимущества и недостатки установки турбонаддува

Прежде чем бездумно устанавливать под капот турбину, уповая на повышение мощности лучше детально проанализировать преимущества и недостатки нагнетателя.

Благодаря турбокомпрессору можно получить:

• Увеличение мощности до 80%.
• При повышении производительности, не увеличивается объем камеры сгорания.
• Улучшение качества сгорания топлива.
• Увеличение концентрации воздуха при лучшем сгорании уменьшает выброс химических реагентов в атмосферу.

С другой стороны, установка турбины имеет ряд недостатков:

• Стоимость. Помимо дорогостоящей установки, быстрый износ конструкции «выльется» в «круглую» сумму.
• На низких оборотах двигатель может не выдавать необходимую мощность. В первую очередь – это связано с низким исходящим потоком газов. Их силы не хватает, чтобы разогнать лопасти крыльчатки до нужной скорости – эффект «турбоямы».
• Усиленные требования к моторному маслу, поскольку детали двигателя и турбины смазываются одним типом масла.
• Быстрый износ деталей цилиндропоршневой группы, за счет возрастания концентрации картерных газов.

Как правильно ездить на дизеле с турбиной

Слишком активная езда без охлаждения может быстро вывести турбину из строя. Поэтому после интенсивных «покатушек» нужно постоять несколько минут на холостых и только потом глушить мотор. За это время циркулирующее масло охладит конструкцию турбины до нормальной температуры.

Чтобы долго не ждать остывания турбомотора, рекомендуется перед парковкой ехать в спокойном режиме. А если надолго попали в пробку, то не стоит резко ускоряться. Иначе можно спровоцировать критический перегрев, ведь двигатель с турбиной и так будут слишком нагреты от длительного простоя без движения.

Турбина постоянно подвергается высоким нагрузкам. В процессе езды лучше придерживаться средних оборотов. Иногда необходимо разгонять двигатель до очень высоких оборотов, чтобы в системе турбонаддува активировался естественный процесс очистки.

В зимнее время нужно мотору и турбине дать немного прогреться и только потом трогаться. Нельзя допускать перегазовок

Особое внимание должно уделяться качеству масла и горючего. Вовремя нужно менять моторное масло и фильтры

Ну и, конечно же, следует часто проверять уровень моторного масла, а не только перед дальней поездкой. Если уровень падает, подшипники недополучают необходимого количества смазки. Это приводит к быстрому износу деталей турбины. Тут уже нужно разбираться, куда уходит масло. Возможно сломался масляный насос или масляная система разгерметизировалась.

Бережная езда и своевременное обслуживание уберегут турбину от выхода из строя. При своевременном обнаружении поломок возможен ремонт турбины своими руками. Иногда достаточно лишь подтянуть хомуты или заменить ремкомплект.

Небольшой прирост или солидное увеличение мощности

Существует несколько способов форсирования силовой установки без турбонаддува. Можно произвести ряд доработок конструкции головки блока цилиндров, обеспечить установку спортивных распредвалов, поставить фильтр нулевого сопротивления, улучшить продувку и тем самым обеспечить подачу большего количество воздуха в цилиндры при  езде в режиме максимально высоких оборотов.

Вполне можно и вовсе не стремится менять количество поступающего в мотор воздуха, а вместо этого увеличить степень сжатия и перейти на использование горючего с более высоким октановым числом. Доступно даже расточить цилиндры и нарастить их объем. Это также позволит увеличить КПД Вашего мотора.

Все указанные способы уместны и работают, но только тогда, когда мощность планируется увеличить всего на 15-20%.

Если речь заходит о кардинальных изменениях и значительном увеличении мощности мотора, тогда без компрессора уже не обойтись. Наиболее эффективным методом будет установка турбокомпрессора. Более того, установка турбонаддува способна увеличить мощность  любого специально подготовленного для таких возросших нагрузок мотора.

В предыдущих статьях мы поверхностно  перечислили основные элементы системы турбонаддува. Теперь давайте подробнее рассмотрим те главные этапы и процессы, когда сначала воздух проходит в системе с установленным турбокомпрессором, а затем отработавшие газы приводят в действие компрессор. Для примера возьмем турбокомпрессор дизельного ДВС.

• В самом начале пути воздух пропускается через воздушный фильтр и оказывается на входе в турбокомпрессор;
• Внутри турбонагнетателя попавший туда воздух проходит процесс сжатия. При этом возрастает количество необходимого для эффективного сгорания топливно-воздушной смеси кислорода на единицу объема воздуха. В этот самый момент сжатия проявляется нежелательный в данном случае эффект нагрева воздуха от сжатия и снижение его плотности;
• Для охлаждения после сжатия в турбокомпрессоре воздух попадает в интеркулер. В интеркулере температура воздуха практически полностью возвращается на начальный уровень. Благодаря охлаждению достигается как увеличение плотности воздуха, так и снижается вероятность появления детонации от использования последующей топливовоздушной смеси;
• За интеркулером охлажденный воздух минует дроссельную заслонку и оказывается во впускном коллекторе. Последним этапом становится такт впуска, когда рабочая смесь окажется в цилиндрах двигателя;
• Объем цилиндра представляет собой неизменную постоянную величину, которая зависит от его диаметра и хода поршня. Благодаря турбокомпрессору этот объем активно заполняется сжатым и охлажденным воздухом. Это означает, что количество кислорода в цилиндре сильно возрастает по сравнению с атмосферными моторами. Не трудно догадаться, что чем большее количество кислорода поступило, тем больше горючего можно сжечь за рабочий такт. Сгорание большего количества горючего в результате приводит к заметному увеличению итоговой мощности мотора;
• После эффективного сгорания топливовоздушной смеси в цилиндрах двигателя наступает такт выпуска. На этом такте отработавшие газы уходят в выпускной коллектор через выпускные клапаны. Весь этот поток разогретого (от 500С до 1100С  зависимо от типа двигателя) газа проникает в турбину и начинает воздействовать на турбинное колесо. Колесо под давлением выхлопных газов передает энергию на вал турбины, а на другом конце вала находится компрессор.

Так и происходит процесс сжатия свежей порции воздуха для следующего рабочего такта. Одновременно происходит падение давления отработавших газов, а также снижается температура выхлопа. Это получается по причине того, что часть энергии газов уходит на обеспечение работы турбокомпрессора на другой стороне вала турбины;

Охлаждение маслом

Достоинства:

• Простая конструкция;
• Удешевление турбокомпрессора.

Недостатки:

• Меньшая эффективность в сравнении с системой, где выполняется использование антифриза с маслом; Высокая требовательность к составу масла;
• Необходимость часто его менять;
• Требовательность к контролированию температурного режима.

Турбина с масляным охлаждением

Изначально устройство турбокомпрессора имело только масляное охлаждение, которое быстро достигало высоких температур, проходя через подшипники. Такое масло начинает сразу закипать, возникает эффект коксования, из-за которого забиваются каналы, существенно ограничивая доступ охлаждения и смазки к подшипникам.

В результате подшипники изнашиваются, их заклинивает, необходим дорогостоящий ремонт. У такой неполадки имеется несколько причин:

• Некачественное или не то, которое рекомендовано для двигателя масло;
• Превышение сроков замены масла;
• Неисправности смазочной системы двигателя автомобиля.

Что ещё входит в систему турбонаддува

Турбина — сложный агрегат, инженерам потребовалось несколько десятилетий, чтобы довести систему до ума. Только на первый взгляд решение компенсировать потери КПД за счёт выхлопных газов кажется простой. Даже после создания устройства у него долгое время наблюдались определённые проблемы.

Например, не удавалось решить проблему турбоямы — задержки после нажатия на педаль газа и запуском ротора. Решение нашлось в виде использования двух клапанов. Один из них использовался для вывода излишек воздуха, а второй предназначался для выхлопных газов. Кроме того, современные турбины имеют изменённую геометрию лопаток, что серьёзно их отличает от подобных устройств второй воловины XX столетия.

Устройство турбонаддува

Турбина двигателя, работающего на бензине, состоит из таких элементов:

1. Корпус подшипников, размещающий в себе ротор с валом и кольцами с лопастями. Вращаясь, они перенаправляют воздух в цилиндры.
2. Каналы, проходящие через весь корпус. Их функция заключается в доставке масла к вращающимся и трущимся друг о друга элементам, что способствует увеличению срока их службы.
3. Подшипник скольжения, гарантирующий плавную работу ротора, смазываемого и охлаждаемого маслом.
4. Корпус, по форме чем-то напоминающий улитку, защищающий составные элементы механизма от механических повреждений.

Эксплуатация турбодизеля

Поскольку именно дизельные агрегаты являются основными «потребителями» по отношению к оснащению турбонаддувом, соответственно разберем ряд правил, которые нужно соблюдать во избежание неприятностей. Сегодня у многих автолюбителей в распоряжении личные транспортные средства с турбиной.

Правда далеко не каждый владелец знает, как правильно следует эксплуатировать подобный агрегат. Какой бы лучшим агрегат ни был бы, неправильная его эксплуатация сведет на нет все старания разработчиков.

В отношении любого силового агрегата масляное голодание противопоказано и особенно это относится к системе турбонаддува. У жидкого расходника здесь особенная роль — смазать подшипники (скольжения и качения), которые входят в состав турбокомпрессора. При снижении уровня масла эти элементы не получают необходимое количество смазки, что в результате заканчивается быстрым их износом.

По этой причине следует регулярно проверять, сколько масла для дизельных двигателей с турбонаддувом находится в картере. При необходимости восполнять потери. Помимо этого, нужно выяснить причину падения уровня расходника. И если этому имеет место нужно как можно скорее устранить причину.

Кроме того, раз уж нашлись средства на покупку автомобиля, оснащенного турбодизельной установкой, не следует скупиться на приобретении надежного масла. Любителям экономить на всем стоит вспомнить народную мудрость — скупой платит дважды!

Роль моторного масла для дизелей с турбиной нам уже известна. Соответственно приобретать дешевое масло, которое уже заведомо низкого качества, не стоит. В этом случае турбокомпрессор заранее обрекается на медленные мучения.

Следует учитывать один важный момент — те масла, которые рассчитаны на турбированные агрегаты немного отличаются по составу от обычных аналогов. Это обусловлено тем, что они подвергаются куда большим нагрузкам и температурным воздействиям. Также не рекомендовано смешивать масла с разной вязкостью. К примеру, нельзя лить 5w-30, когда ранее была залита смазка 10w-40.

Качество топлива

Турбина дизельного мотора отличается чувствительностью не только к качеству маслу, но и самого топлива. Если оно заведомо низкое, это грозит засорением топливной системы, что может закончиться чрезмерно низким давлением турбонаддува. В результате падает мощность силовой установки.

Чтобы восполнить потери турбина вынуждена работать в предельном режиме. А это сокращает ресурс агрегата. В соответствии с этим, рекомендуется заправлять свои турбированные автомобили только на тех, заправочных станциях, к которым есть доверие.

Холостые обороты

Неписаное правило для турбированного двигателя — избегать работы в режиме холостого хода больше чем на полчаса. Этого времени хватает, чтобы произошло засорение турбины. Также нельзя исключать вероятность подсоса масла непосредственно в цилиндры. А это отрицательно образом сказывается на всей цилиндропоршневой группе (ЦПГ).

Однако в том случае, когда приходится держать мотор на холостых оборотах большую часть времени, нужно держать их в пределе от 1200 до 1600 об./мин.

Своевременное ТО

Особенности эксплуатации дизельных двигателей с турбонаддувом подразумевают и это правило. А его следует придерживаться не только владельцам машин с турбиной, всех остальных это тоже касается. В частности необходимо регулярно менять моторное масло и фильтры в соответствии с регламентом производителей.

А поскольку турбированный агрегат работает в более тяжелых условиях, нежели обычные атмосферные аналоги, то сроки прохождения ТО будут короче. Иными словами «сильный» дизельный мотор чаще нуждается в замене масла и прочих расходниках.

Глушение мотора

Речь идет о том, чтобы не глушить двигатель сразу же после остановки машины. В первую очередь это касается тех владельцев автомобилей, у которых моторы не оснащены системой «Start&Stop». Объяснение этому простое — после того как турбодизельный агрегат будет остановлен, крыльчатки турбины еще будут продолжать вращаться, однако масла для смазки подшипников уже меньше.

В результате ротор вместе с подшипниками перегреваются, что ведет к скорому их износу. В связи с этим, после запланированной остановки нужно выждать какое-то время, прежде чем глушить двигатель. 5 минут будет достаточно для охлаждения турбины.

Прогресс и кошелёк

Тенденция последнего времени такова, что практически все автопроизводители, стремясь увеличить мощность двигателя и одновременно уменьшить его расход, переходят на выпуск автомобилей с турбированными или форсированными двигателями маленького объёма.

Такой подход позволяет выпускать достаточно мощные и экологичные автомобили, но в тоже время довольно сильно усложняет конструкцию (что ведёт к более частым поломкам), а так же уменьшает ресурс.

Для покупателя подобный подход является плюсом до тех пор, пока он не начинает сталкиваться непосредственно с ремонтом — то есть до окончания гарантийного срока. После этого автомобиль с турбированным или форсированым двигателем вполне может стать головной болью своего владельца.

Разумеется, большинство покупателей нового автомобиля, как правило, ездят на нём как раз до окончания гарантийного срока, после чего продают.

Однако, любой покупатель подержанного автомобиля будет заранее рассчитывать свои возможные затраты на эту машину и не станет платить много денег за автомобиль, ресурс двигателя которого будет вызывать определённые сомнения.

Поэтому, чтобы продать б.у. автомобиль с турбированным или с форсированным двигателем небольшого объёма, продавцам, скорее всего, придётся потерять в деньгах больше, чем при продаже такого же автомобиля, но с атмосферным двигателем нормального объёма, ресурс которого изначально больше.

Таким образом, технический прогресс для любого автовладельца в России будет иметь свою стоимость — для владельца новой машины она будет составлять величину потери на последующей продаже, а для владельца подержанной машины — величину затрат на обслуживание и более дорогой ремонт.

https://youtube.com/watch?v=Cwy7k_qEv-I

Турбонаддув – назначение, устройство и принцип работы

Турбонаддув – это такой способ агрегатного наддува, при котором подача воздуха в цилиндры двигателя происходит под давлением, нагнетаемым действием энергии отработавших газов. Сегодня такой метод – самый эффективный, призванный увеличивать мощность двигателя, не повышая объёма его цилиндров и частоты вращения коленчатого вала. Кроме этого, использование турбонаддува даёт экономию топлива в соотношении расхода к мощности и уменьшает токсичность отработавших газов, осуществляя более полное сгорание топлива.

Применение система турбонаддува находит на обоих типах двигателей – и на бензиновых, и на дизельных. Однако на последних она гораздо эффективнее за счёт их более высокой степени сжатия и сравнительно небольшой частоты вращения коленчатого вала.

Использование же турбонаддува для бензиновых двигателей ограничено, во-первых, вероятностью наступления детонации, обусловленной значительным увеличением оборотов двигателя, а во-вторых, перегревом турбонагнетателя из-за повышенной температуры отработавших газов – около 1000°С, в то время как у дизелей она составляет порядка 600°С.

Устройство

Основная часть компонентов турбонаддува – это типовые элементы впускной системы. Присутствие же в системе турбокомпрессора, интеркулера и конструктивно новых элементов управления становится отличительной особенностью именно турбонаддува.

Хотя конструкции отдельных систем турбонаддува и различаются, можно обозначить их общие компоненты. Помимо вышеперечисленных турбокомпрессора, интеркулера и элементов управления это воздухозаборник с воздушным фильтром, дроссельная заслонка, впускной коллектор, напорные шланги и соединительные патрубки, а в некоторых системах ещё и впускные заслонки.

Турбокомпрессор или турбонагнетатель — главный конструктивный компонент системы турбонаддува. Он нагнетает воздух во впускную систему.

Его устройство выглядит следующим образом:

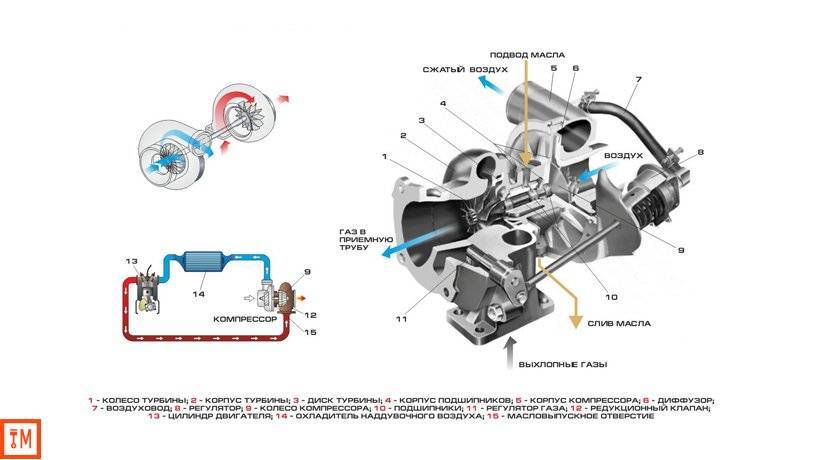

Устройство турбонагнетателя: 1 — корпус компрессора; 2 — вал ротора; 3 — корпус турбины; 4 — турбинное колесо; 5 — уплотнительные кольца; 6 — подшипники скольжения; 7 — корпус подшипников; 8 — компрессорное колесо.

Турбинное колесо, находясь в специальном теплоустойчивом корпусе, превращает энергию потока отработавших газов в энергию вращения и перенаправляет её на компрессорное колесо. С его помощью воздух всасывается, сжимается и подаётся в цилиндры двигателя. Оба эти колеса жёстко закреплены на роторном валу, вращающемся на подшипниках скольжения плавающего вида. Интеркулер является радиатором жидкостного или воздушного типа. Он охлаждает сжатый воздух, увеличивая его плотность и давление.

Главный элемент управления системой турбонаддува – это регулятор давления наддува, он, по сути, является перепускным клапаном (wastegate). Его задача – ограничивать энергию отработавших газов и направлять часть их потока в обход турбинного колеса. Таким образом, достигается оптимальная величина давления наддува. Привод перепускного клапана – электрический или пневматический. Для его срабатывания система управления двигателем подаёт сигнал от датчика давления наддува.

Как работает турбонаддув

Принцип работы турбонаддува берёт за основу использование энергии отработавших газов. Их струя заставляет вращаться турбинное колесо, передающее вращение через роторный вал компрессорному колесу. С помощью последнего происходит сжатие воздуха и его нагнетание в систему.

Принцип работы турбонаддува

Интеркулер охлаждает воздух, нагретый при сжатии, после чего тот подаётся в цилиндры двигателя.

Хотя система турбонаддува и не связана жёстко с коленчатым валом, её эффективность напрямую зависит от частоты оборотов двигателя. Увеличение оборотов коленчатого вала ведёт к повышению энергии отработавших газов и, соответственно, частоты вращения турбины, что влечёт за собой более интенсивное поступление воздуха в цилиндры двигателя.

Устройство и принцип работы турбокомпрессора

Турбокомпрессор (турбина) — механизм, применяемый в автомобилях для принудительного нагнетания воздуха в цилиндры двигателя внутреннего сгорания. При этом привод турбины осуществляется исключительно за счет действия отработавших газов (выхлопа). Применение турбокомпрессора позволяет существенно увеличить мощность двигателя (примерно на 40%), сохраняя компактными его габаритные размеры и низкий уровень расхода топлива.

Конструкция и принцип работы турбины

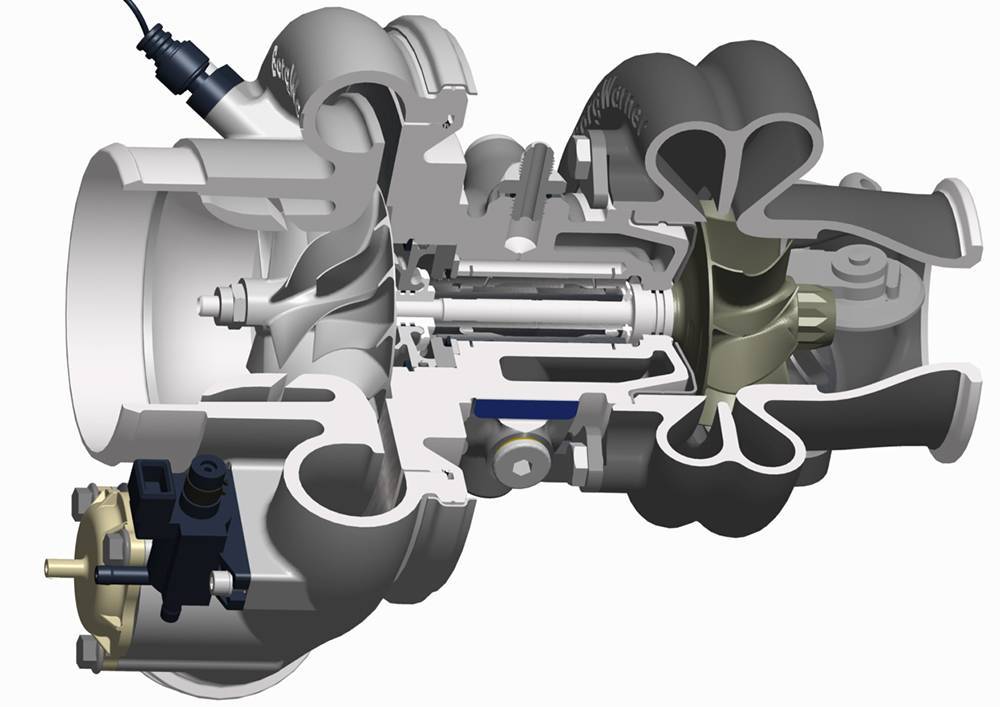

Устройство турбокомпрессора

Классический турбокомпрессор состоит из следующих элементов:

1. Корпус. Выполняется из жаропрочных материалов (стали). Он имеет форму улитки с двумя разнонаправленными патрубками, оснащенными фланцами для крепления в системе турбонаддува.
2. Турбинное колесо. Преобразует энергию отработавших газов во вращение вала, на котором оно жестко зафиксировано. Изготавливается из жаропрочных материалов (железо-никелевый сплав).
3. Компрессорное колесо. Воспринимает вращение от турбинного колеса и нагнетает воздух в цилиндры двигателя. Колесо компрессора зачастую изготавливают из алюминия, что снижает потери энергии. Температурный режим на этом участке близок к нормальным условиям, и применение жаропрочных материалов не требуется.
4. Вал турбины (ось) — соединяет турбинное и компрессорное колеса.
5. Подшипники скольжения, или шарикоподшипники. Необходимы для крепления вала в корпусе. В конструкции может быть предусмотрен один или два подшипника. Смазка последних осуществляется общей системой смазки двигателя.
6. Перепускной клапан — предназначен для управления потоком отработавших газов, воздействующим на колесо турбины. Это позволяет управлять мощностью наддува. Клапан оснащен пневматическим приводом. Его положение регулируется ЭБУ двигателя, получающим соответствующий сигнал от датчика скорости.

Принцип работы турбокомпрессора

Основной принцип работы турбины на бензиновом и дизельном двигателях заключается в следующем:

• Отработавшие газы направляются в корпус турбокомпрессора, где воздействуют на лопатки турбинного колеса.
• Колесо турбины начинает вращаться и разгоняться. Скорость вращения турбины при высоких оборотах может достигать до 250 000 оборотов в минуту.
• Пройдя через колесо турбины, отработавшие газы отводятся в систему выпуска.
• Компрессорное колесо синхронно вращается (поскольку находится на одном валу с турбинным) и направляет поток сжатого воздуха в интеркулер и далее во впускной коллектор двигателя.

Особенности эксплуатации турбин

В сравнении с механическим нагнетателем, работающим от привода коленчатого вала, достоинствами турбины является то, что она не отнимает мощность у двигателя, а использует энергию побочных продуктов его работы. Она дешевле в изготовлении и экономичнее в эксплуатации.

Хотя технически устройство турбины дизельного двигателя практически не отличается от систем для бензиновых моторов, на дизеле она встречается чаще. Основная особенность заключается в режимах работы. Так для дизеля могут применяться менее жаропрочные материалы, поскольку температура отработавших газов в среднем составляет от 700 °С в дизельных двигателях и от 1000°С в бензиновых моторах. Это значит, что устанавливать дизельную турбину на бензиновый двигатель нельзя.

С другой стороны, для этих систем характерны и разные уровни давления наддува. При этом стоит учитывать, что производительность турбины зависит от ее геометрических размеров. Давление нагнетаемого в цилиндры воздуха складывается из двух частей: 1 атмосфера давления окружающей среды плюс избыточное, создаваемое турбокомпрессором. Оно может варьироваться от 0,4 до 2,2 и более атмосфер. Если учесть, что принцип работы турбины на дизельном двигателе предусматривает поступление большего объема выхлопных газов, конструкция для бензинового мотора также не может устанавливаться на дизелях.

Виды турбин: втулочные и шарикоподшипниковые турбины

Турбины втулочного типа были сильно распространены достаточно долгое время. Они имели ряд конструктивных недостатков, которые не позволяли в полной мере наслаждаться преимуществами турбомотора. Появление более эффективных шарикоподшипниковых турбин нового поколения постепенно вытесняет втулочные решения. Для примера можно упомянуть шарикоподшипниковые турбины Garrett, которые являются венцом инженерной мысли и используются на многих гоночных двигателях.

На сегодняшний день шарикоподшипниковые турбины являются оптимальным решением, так как требуют значительно меньшего количества масла сравнительно с втулочными аналогами. Учтите, что установка масляного рестриктора на входе в турбокомпрессор является очень желательной, особенно если давление масла в системе находится на отметке выше 4 атм. Осуществлять слив масла необходимо путем специального подвода в поддон, причем с учетом того, что слив должен быть выше уровня масла.

Всегда помните, что слив масла из турбины происходит самостоятельно и под действием силы гравитации. Знание этого диктует необходимость ориентирования центрального картриджа турбины так, чтобы слив масла был направлен вниз.

Тот показатель, который определяет реакцию турбины на нажатие педали газа, демонстрирует сильную зависимость от самой конструкции центрального картриджа турбины. Шарикоподшипниковые решения от Garrett способны на 15% быстрее выйти на наддув сравнительно с втулочными аналогами. Шарикоподшипниковые турбины снижают эффект турбо-ямы и делают использование турбомотора максимально похожим на езду с таким атмосферным двигателем, который имеет большой рабочий объем.

Шарикоподшипниковые турбины имеют еще один положительный момент. Такие турбины требуют заметно меньшего потока масла, которое проходит через картридж и осуществляет смазку подшипников. Решение ощутимо снижает вероятность возникновения утечки масла через сальники. Шарикоподшипниковые турбины не являются излишне требовательными к качеству масла, а также менее подвержены закоксовке после плановой или внезапной остановки двигателя.

Как останавливать турбированный мотор?

Много проблем возникает при неправильной остановке турбированного мотора. В таких случаях смазка перестает поступать к подшипникам турбины, на которых остается лишь часть жидкости. В случае с перегретой турбине такая ситуация является очень опасной, ведь оставшееся масло быстро испаряется, а сами подшипники загрязняются смолистыми элементами. Итог – поломка дорогостоящей турбины.

Чтобы не допустить такой проблемы в будущем, не желательно глушить мотор сразу – дайте ему поработать хотя бы 1-2 минуты в холостом режиме. Этого будет достаточно для выравнивания температуры и исключения проблем со смазкой.

Устройство

Турбонаддув сегодня используется на разных типах двигателя, в том числе на бензиновых и на дизельных. Чаще система используется все-таки на дизельном моторе, он обладает высокой степенью сжатия и низкими оборотами коленвала.

Что касается бензиновых двигателей, то в них t отработанных газов выше. Это способно произвести эффект детонации, то есть спровоцировать ускоренный износ поршневой группы. Это явление возможно предотвратить.

Система турбонаддува включает в себя множество важных элементов. Основной элемент — нагнетатель. Его также еще именуют как турбинный компрессор. Он функционирует в системе впуска, увеличивая давление воздушной массы.

Сам компрессор состоит из колес (турбинного и компрессорного). Первый предназначен для переработки энергии, второй — для всасывания воздушной массы, а затем для ее сжатия и нагнетания. Еще одним важным элементом является интеркулер и регулятор давления наддува.
